Как сделать люстру на машину
Land Rover Discovery V8. GreenDisco › Бортжурнал › Светодиодная рейка (балка, люстра) на крышу внедорожника своими руками. НАЧАЛО.
И так… я всё же довёл задуманное до конца, что ранее ещё никто не делал.
В этом мне помогли магазины Philips, Леруа Мерлен, Чип и Дип, а также компания, которая занимается поставками креплений для багажников (через авито).
Первым делом закупил необходимый материал:
1. Алюминиевый профиль 50х50 = 500 рублей.
2. Силовой кабель (3*4) 8 метров = 480 рублей.
3. Соединители 15 штук по 5-ти жильных и 10 штук по 2-х жильных = 550 рублей (можно было соединять более дешевыми методами, но не хотелось возьни).
4. Патроны для лампочек 26 штук = 390 рублей.
5. Светодиодные лампы Philips 5w на 12v 26 штук = 6 448 рублей (по состоянию на 03.12.2018 эти лапмы стоят по 92 рубля х 26 штук = 2392 руб).
6. Клепки 3.2.х 8 = 70 рублей.
7. Герметик прозрачный суперпрочный = 115 рублей.
8. Грунтовка по цветному металлу в балончике = 300 рублей.
9. Черная матовая краска в балончике = 160 рублей.
10. Лак в балончике = 220 рублей.
11. Антигравийная пленка 20 см х 150 см. = 400 рублей.
12. Заглушки 50х50 2 штуки = 40 рублей.
13. Крепление для багажника = 900 рублей.
14. Гофрированный короб 3 метра = 130 рублей.
15. Выключатели на 12 в. 35 А 2 штуки = 80 рублей.
16. Предохранители в боксе 2 штуки = 120 рублей.
17. Гермовход (кажется так называется) = 30 рублей.
После этих цифр небольшая пометка: «Нет, я не жмот, не сноб, не иная выхухоль… Я просто решил попробовать сделать аналог светодиодной балки, которую любой желающий может купить готовую в магазине. Иными словами, ЭКСПЕРИМЕНТ.»
Понятно, что с финансовой стороны самое накладное — это светодиодные лампы, НО, их можно сделать меньше + если иметь под рукой вышеперечисленный материал, то можно уложиться и в меньшую сумму.
В результате нескольких дней увлекательных трудов получилась светодиодная балка мощностью 130 ватт (90 ватт и 40 ватт), если это были галогенки, то получилось 1300 ватт света.
В балке три режима, самый яркий (горят все 26 ламп), средний (18 ламп) и умеренный (8 ламп), однако даже в самом слабом режиме дорога лучше видна, чем с включенным дальним светом.
Лампы пришлось герметизировать, так как были щели между алюминиевым профилем и цоколем.
Сверху обтянул антигравийной пленкой, чтобы проще было мыть и на 100% быть уверенным, что не проникнет влага.
В прошлые выходные светодиодную балку испытал в деле и скажу честно, катались ночью по дремучему новгородскому лесу как по новогоднему проспекту. После чего, балку переключили на дополнительный АКБ, чтобы не сажать основной и были при свете почти всю ночь, лопая шашлык и готовя суп.
Communities › Светодиодный Тюнинг › Blog › Светодиодная рейка (балка, люстра) на крышу внедорожника своими руками.
Друзья, присматривал в магазине 50-ти дюймовую, но цены начинаются от 20 т.р, а если более-менее приличная фирма, то и все 35 т.р. (до кризиса) Грабеж! А яркого света так хочется, особенно, когда катаешься по дремучим просекам и лесам нашей Родины.
Подумывал изобрести что-то самостоятельно с использованием подручных материалов, которые продаются в обычных строительных материалах. К тому же купить светодиоды не представляет особого труда.
В итоге получилась вот такая светодиодная рейка (балка, люстра) на крышу моего внедорожника.
Вдруг кого заинтересует идея.
Таким же способом можно задействовать любые светодиоды и изготовить любую длину рейки.
FakeHeader
Comments 124
результат- оторви башка, очень классно.
Хорошая идея надо взять на заметку. Хорошо получилось
посмотри у меня, светит в разы лучше
не нашел где лучше светит, видел только фото в лоб когда, скинь ссылку, интересно.
Ура, мой «Нравится» тысячный ))) Круто светит!
Афигеть)) Во ты замутил! 5+,
Зачёт!, за задумку 5+, за исполнение 5+, за уникальность 5+, за простоту 5+. Ждём эксплуатационные характеристики (срок эксплуатации). Автору спасибо, добавил в избранные.
Аплодирую стоя! не могу конечно понять как светит, но труды нужно хвалить.
Сейчас тоже закончил светодиодную фару в бампер-ДХО+ дальний. Все ни как не установлю на авто!
Прикольно получилось))) Но интересно бы было если бы крайнии моргали желтым при повороте(мое мнение)… А так зачетно!
я споты то же использовал уже в машине. хорошая штука. какой мощности брал и почём?
Классно придумано. На вот таких думаю лучше бы получилось ru.aliexpress.com/item/Wa…9.html?recommendVersion=1 Мож пригодятся))) себе на них наверное буду делать.
спасибо) что-то я отзывы не глянул. Вот л…ра))) Ну значит что-то подобное искать.
ну не всегда. Работал с продавцом у которого статус 20 проц. так он деньги вернул за нерабочий товар. похоже только развиваться начал)))
Сообщества › Светодиодный Тюнинг › Блог › «Легальная люстра» — попытка № 2 🙂
Уж не знаю что в предыдущей попытке не соответствовало правилам сообщества, но запись удалили 🙂
Попытаю счастья еще раз.

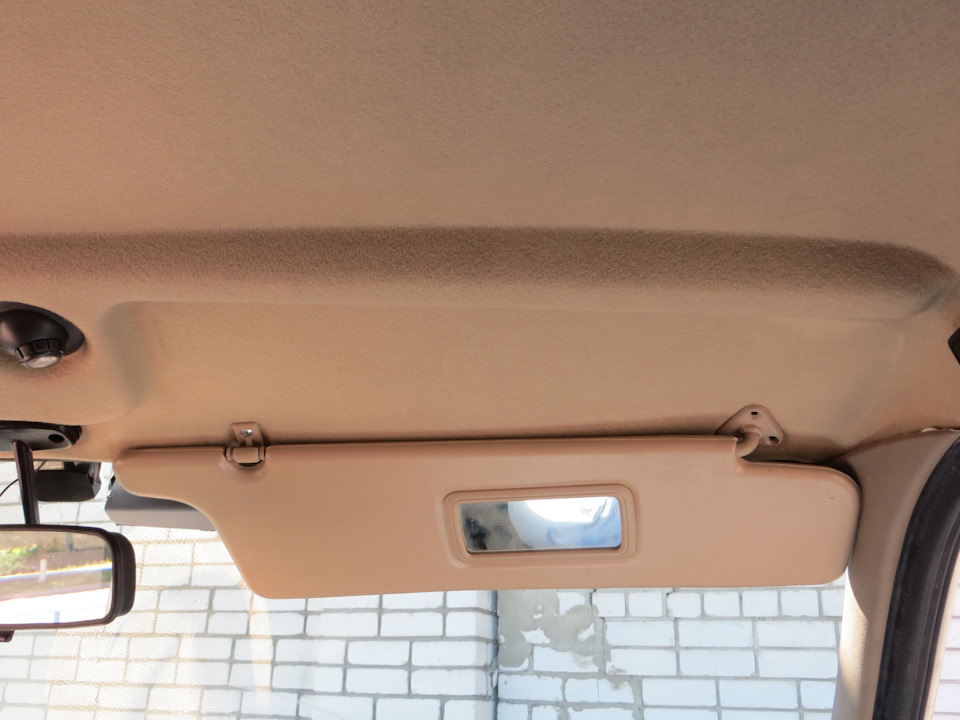

Речь идет о так называемой «светодиодной люстре» для установки в салоне, за лобовым стеклом.

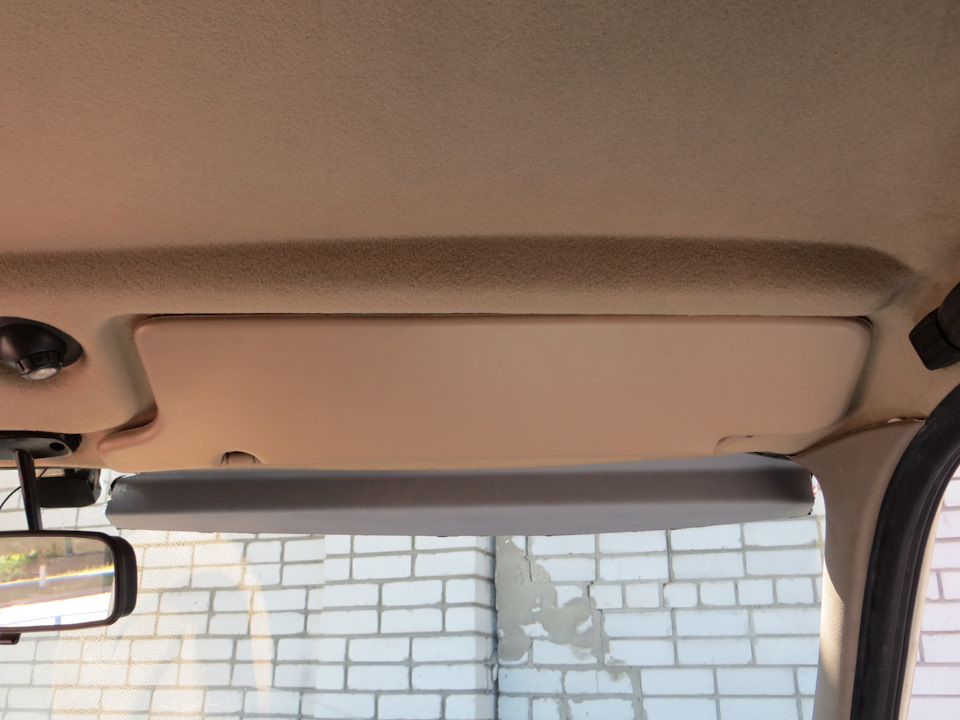

Выглядит она так:
Как светит и прочее зачем/почему кому надо тот знает где искать 🙂
Здесь я выложу описание процесса изготовления:
Итак, нам понадобятся:
1) Для корпуса — лист алюминия
2) Собственно светодиоды — почти любые современные подойдут(чем выше КПД в люменах на ватт, тем лучше), мощностью от 1,5 Вт, но желательно брать такие, которые:
а) имеют цветовую температуру не более 4000 К
б) имеют максимально высокий коэффициент цветопередачи
г) к которым производитель предлагает вторичную оптику (линзы, рефлекторы) и по возможности подложки, куда их можно запаять. Но если подложек стандартных нет — не беда, сами их сделаем.

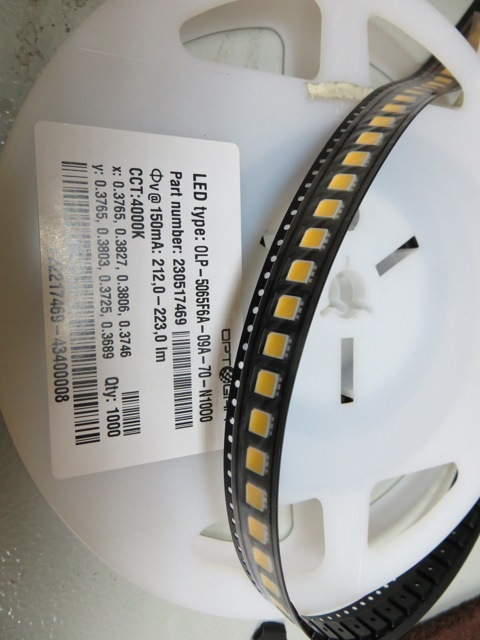

Я для данного проекта возьму светодиоды оптоган. Просто они есть в наличии 🙂
Вот после того как мы собрали все нужное можно приступать.
можем переходить к электрической начинке, т.е. светодиодам.
2) Делаем фотошаблон — печатаем негативное изображение (если будет позитивный фоторезист) на полупрозрачной пленке хорошим (не заправленным) картриджем, чтоб как можно меньше света потом пропускал

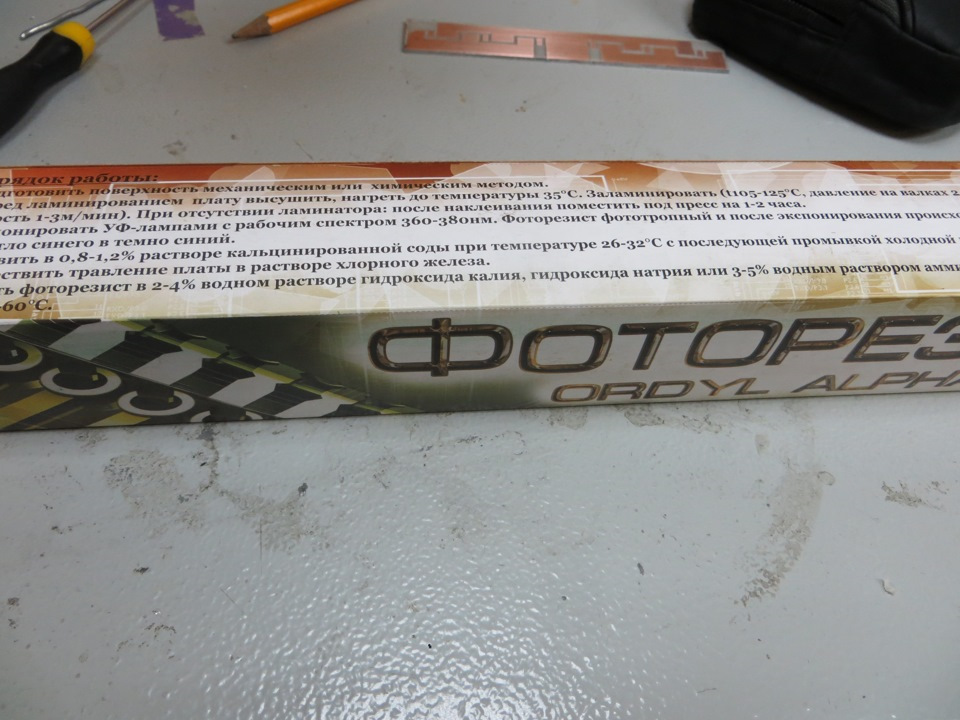

3) Берем фоторезист
накладываем его на заготовку, (прогревая либо утюгом либо ламинатором на максимальной мощности) заранее обрезанную до нужного размера (с учетом размеров проявочной емкости) и с учетом расстояния между соседними кусками платы (имеет смысл сделать все платы одним куском и потом порезать на части)
4) засвечиваем фоторезист через полученный на предыдущем этапе фотошаблон УФ-лампой в течении примерно 25 секунд (все манипуляции с фоторезистом выполняются при свете красного фонаря — ау детство 🙂 )
5) Проявляем фоторезист в растворе кальцинированной соды
6) смываем прозрачные части при помощи теплой воды
7) кладем в подогретый градусов до 70 раствор персульфата аммония травиться, при этом обеспечиваем хорошее перемешивание поверхностного слоя

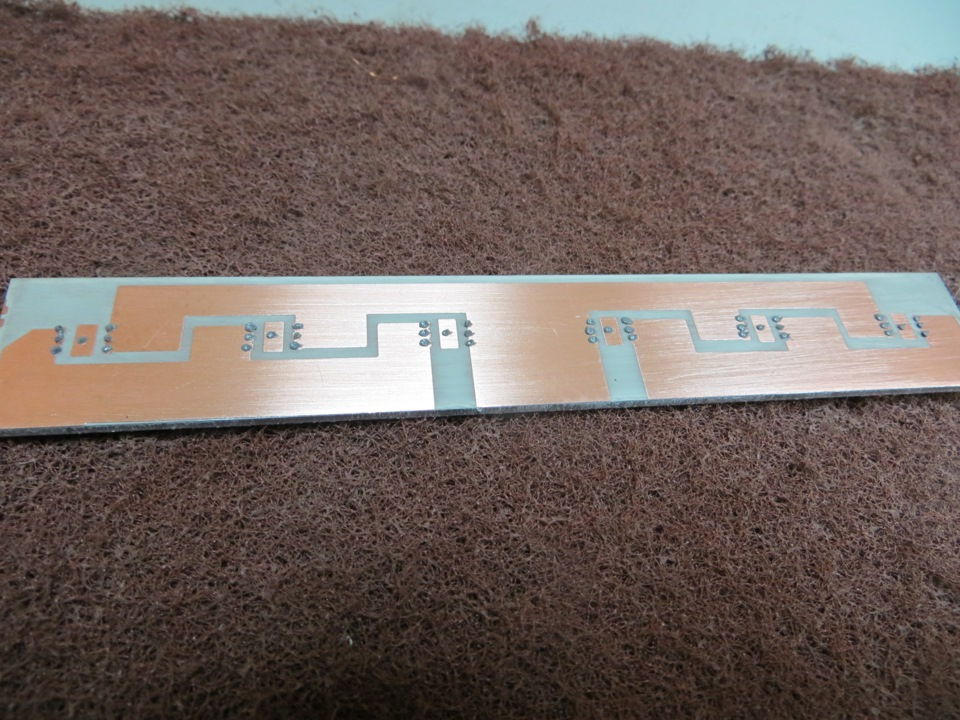

8) достаем готовую протравленную плату, смываем ацетоном остатки фоторезиста, сушим ее, и режем на части. Резать этот материал можно нескольки способами. Проблема в том, что мы имеем дело с керамикой, об которую моментально тупится обычный инструмент по алюминию. Вариант 1 — электролобзик с алмазной пилкой. Вариант 2 — циркулярка со специальным диском. Вариант 3 и самый правильный — гильотина 🙂 Вариант 4 — проскрабировать обратную сторону, где алюминий и поломать 🙂
Можно конечно и проще делать, типа лазерно-утюговым методом, но результат будет не тот 🙂
С этим можно дальше работать.

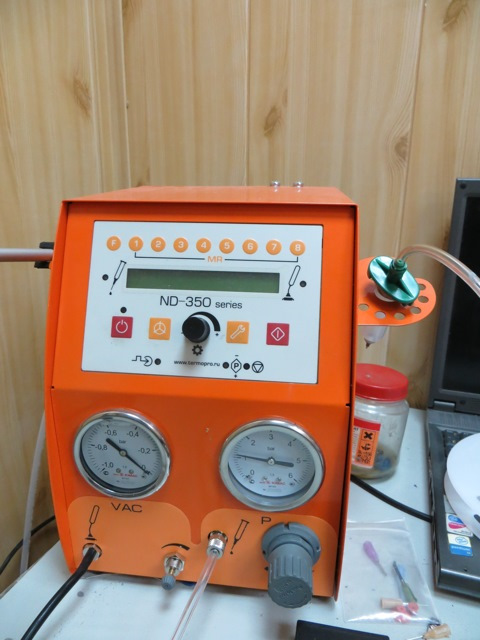

Это можно делать и вручную, она продается в тюбиках стандартных под иглу — выдавливать можно нажимая на поршень чем-нить. Но гораздо удобнее это делать с помощью пневмодозатора:
для расстановки компонентов, расставляем

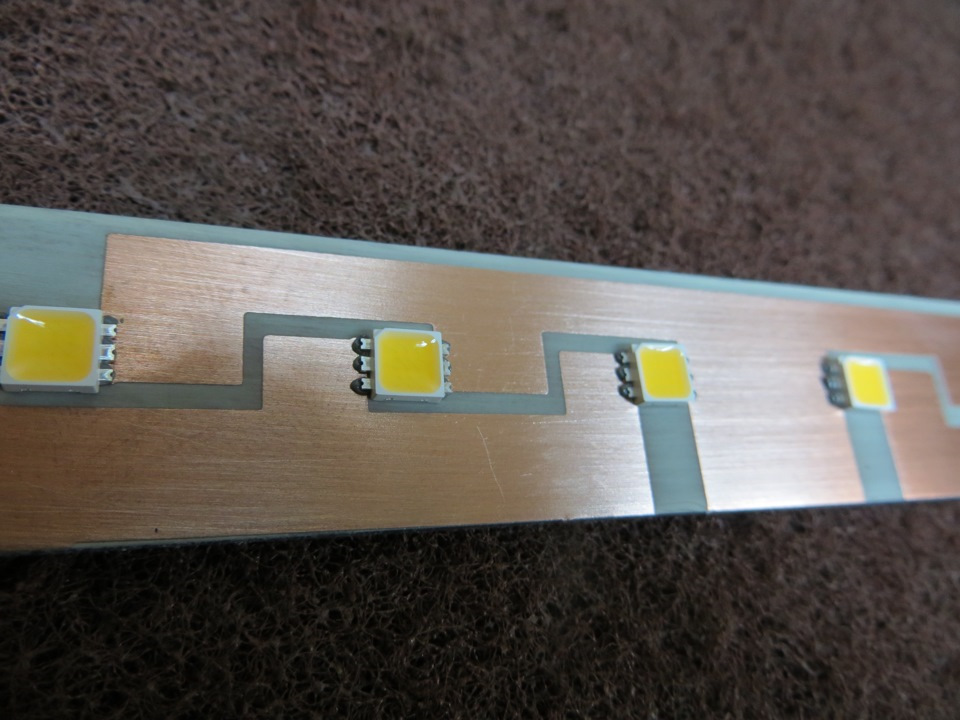

расставили

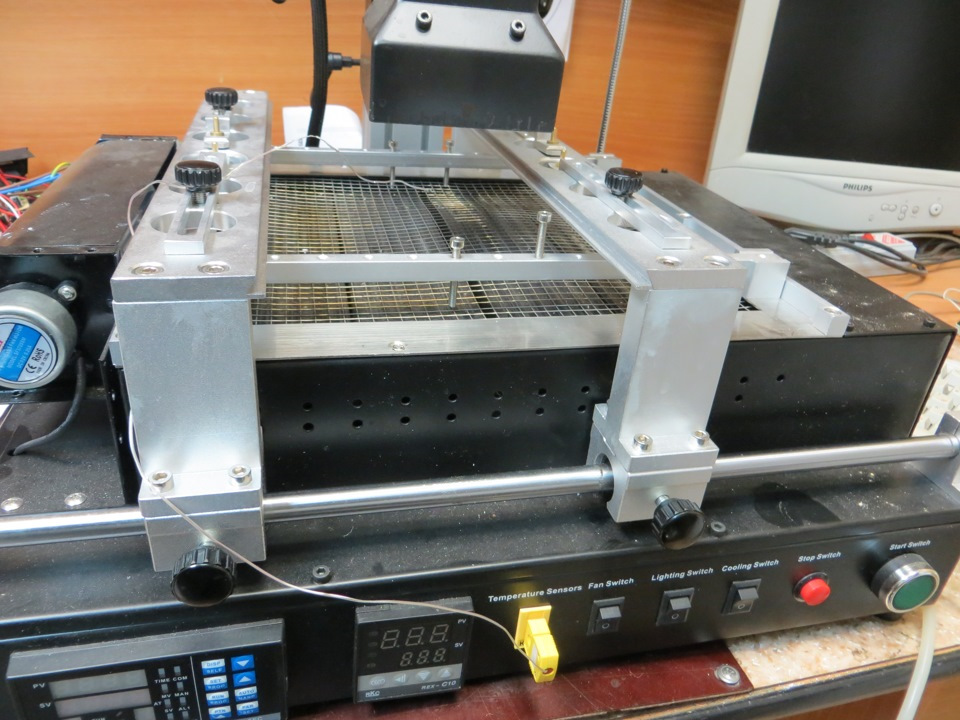

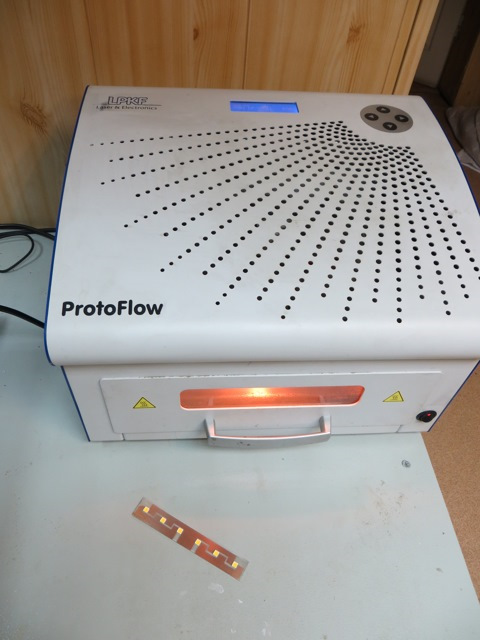

и готовим к пайке печку :
— есть наверняка в конторах, которые занимаются ремонтом сотовых телефонов, планшетов и ноутбуков.
Или тупо тырим у жены сковороду и плавно разогреваем ее с нашей платой примерно до 200 градусов (можно при помощи мультиметра с термопарой проверять), при этом наблюдаем как паяльная паста превращается в припой и криво расставленные светодиоды за счет поверхностного натяжения расплавленного металла занимают свои законные места 🙂

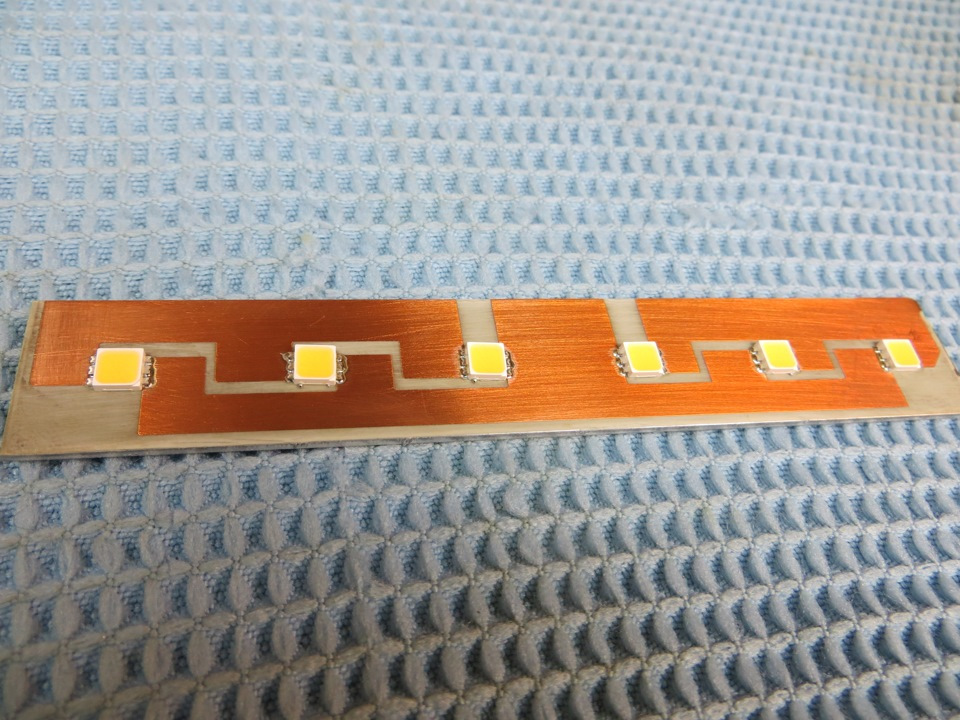

в итоге получаем вот такую

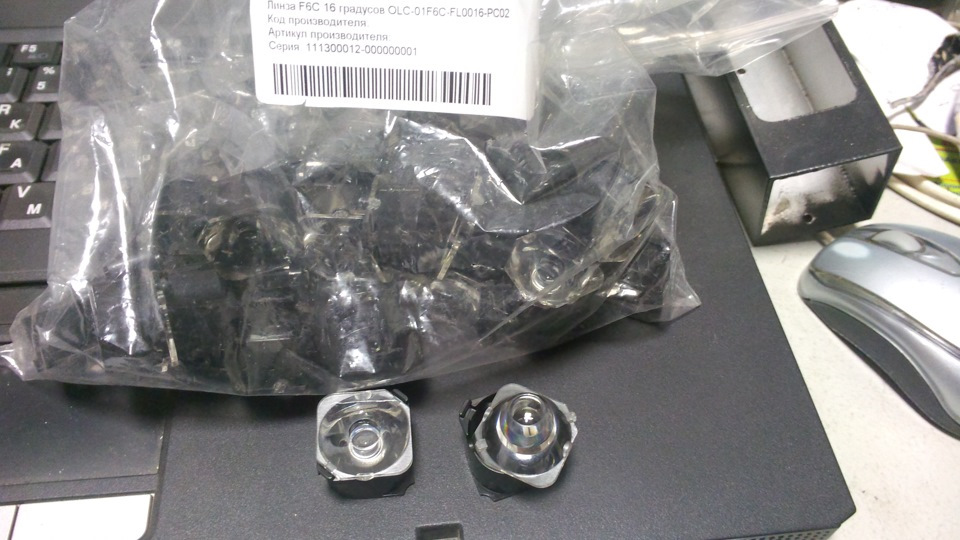

на которую уже можно клеить наши линзы : и, и после того как они все высохнут с заранее припаянными проводами сажать через термопасту или специальный теплопроводящий клей-герметик в наш свежевыкрашенный корпус, ждать когда все высохнет, соединять все пластинки последовательно друг с другом и подключать к блоку питания.
Главное при этом — не смотреть на светодиоды, потому что сразу ослепнешь 🙂

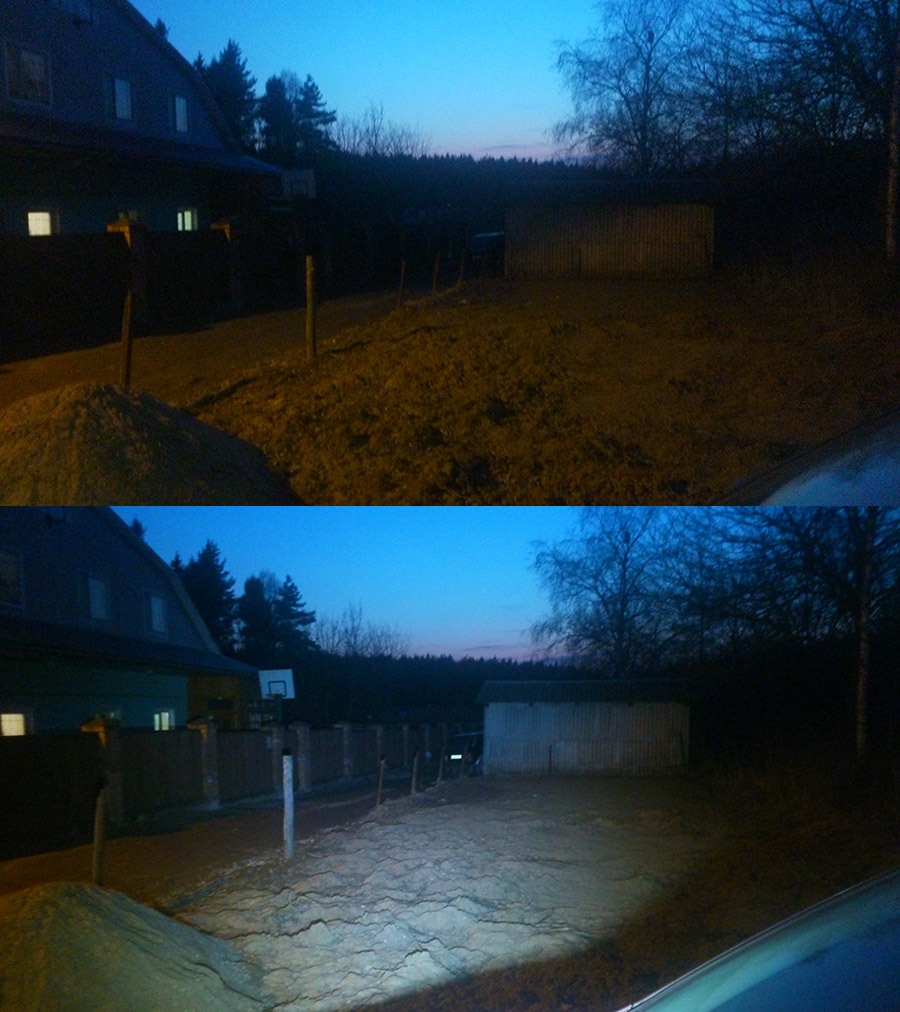

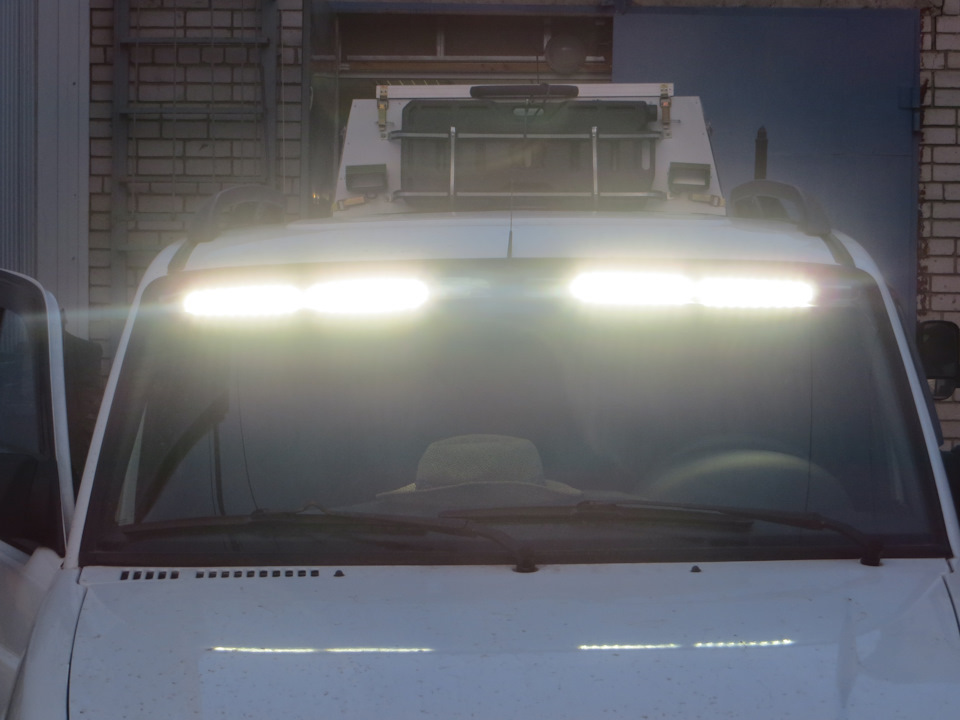

Светить это будет примерно так:
Wesem-Light.RU › Блог › Выбор и установка светодиодной люстры на крышу
Если вам дороги ваши нервы и вы не хотите тратить их на просмотре материалов в кривой версте сайта DRIVE2 или же материалы открывается не полностью или с ошибками, то вы можете посмотреть полную версию статьи на нашем сайте.
Сегодня мы расскажем вам о моделях светодиодных фар, предназначенных для установки на крышу, а так же об особенностях их подключения и монтажа. В тяжелых условиях эксплуатации штатного света автомобилей просто не хватает и вряд ли кто будет с этим спорить. Радикально улучшить головной свет на внедорожниках, грузовиках, вездеходах и другой спецтехнике помогут дополнительные фары на крышу.
Светодиодная люстра — она же LED-балка предназначена для установки на любые движущиеся транспортные средства и должна использоваться только на участках дороги или бездорожья где нет других транспортных средств, т.к. световой поток от светодиодных балок очень большой с вероятность ослепления встречных водителей очень высока.
Давайте рассмотрим, на что же ставятся светодиодные люстры для освещения дороги или направления.
Люстра на внедорожники — наиболее классический пример установки светодиодных балок на крышу или экспедиционный багажник внедорожника. Установка дополнительного светодиодного света позволяет использовать ваш автомобиль для передвижения в условиях плохой видимости с большим комфортом.
Светодиодную балку можно установить на грузовики и спецтехнику, работающие в сложных условиях полярной ночи или крайнего севера. Использование светодиодных балок не только улучшает освещенность дороги, а так же позволяет сократить утомляемость водителя и повысить безопасность перевозок.
Так же LED балки рекомендуются для вездеходов, UTV, SSV работающих в условиях тайги и других труднопроходимых мест, где выбор оптимального пути является очень важным фактором. В противном случае в ожидании «эвакуации» можно провести не одни сутки. Именно поэтому дополнительный свет так же очень важен для гусеничных вездеходов и колесной техники.
Это далеко не полный список техники, на который рекомендована установка дополнительных светодиодных фар. Дополнительные фары требуются не только для движения вперед, но и для освещения рабочей зоны, так называемый рабочий свет. На нашем сайте есть специальный раздел — Фары для спецтехники, где подобраны оптимальные по габаритам и характеристикам фары, рекомендуемые для установки на такую спецтехнику как: погрузчики, эвакуаторы, лесовозы, трактора, комбайны, карьерные экскаваторы и самосвалы, грейдеры, строительные краны и прочую строительную, дорожную, сельскохозяйственную или коммунальную технику.
Теперь давайте рассмотрим вопрос того, как выбирать светодиодные фары для установки на крышу
Для получения качественной световой заливки мы рекомендуем использовать на крыше светодиодные фары-балки мощностью не менее 180 Вт.
Для подбора светодиодной фары для начала надо измерить ширину установочной поверхности (крыши). У нас в ассортименте есть 3 варианта широких светодиодных фар для крыши.
Данные модели выполнены на 3-х ваттных светодиодах американского производителя полупроводников — CREE. Серия дополнительных светодиодных фар LOYO CLASSIC является отличным решением для организации дополнительного светодиодного света на крыше внедорожника, пикапа, грузовика или вездехода, а так же любой другой техники.
Двухрядная фара LOYO CLASSIC 180 Вт,
ширина 800мм
Световой поток: 14400 Люмен, 60 светодиодов х 3 Вт
Световой поток: 19200 Люмен, 80 светодиодов х 3 Вт
Световой поток: 23000 Люмен, 96 светодиодов х 3 Вт
В зависимости от габаритных размеров вашего автомобиля мы рекомендуем выбрать одну из выше представленных светодиодных балок для установки на крышу. Света от одной такой балки будет более чем достаточно для комфортного передвижения в темное время суток.
Для тех потребителей, которые хотят получить максимум света и для кого бюджет имеет второе значение — можем предложить светодиодные балки серии LOYO MASTER. Эти потрясающие по светоотдаче LED фары выполнены на мощнейших, на сегодняшний день 10Вт CREE светодиодах. Таким образом, фара с меньшими габаритами, чем рассмотренные ранее может обеспечить еще больший световой поток за счет более мощных светодиодов.
Заявленный заводом срок эксплуатации таких фар 30000 часов, что хватит более чем на 10 лет каждодневной эксплуатации. Влагозащищенность соответствует стандарту IP68. На фотографиях представлен пример установки светодиодных фар LOYO MASTER на крышу (багажник) TOYOTA FJ CRUISER.
Мощность 240Вт, ширина 520 мм
Световой поток: 24000 люмен, 24 светодиода х 10 Вт
Если же ввиду особенностей конструкции транспортного средства или экспедиционного багажника вам необходимо закрепить фары к трубе багажника или каркаса, то у нас можно дополнительно приобрести необходимые для этого монтажные комплекты.
монтажный комплект установки светодиодных фар на трубу
В монтажный комплект для установки светодиодных фар на трубу входят 2 хомута, которые фиксируются на трубе, а так же крепятся к фаре. Наборы для монтажа светодиодной балки имеют различные размеры 23мм, 30мм, 37мм, 44мм, 55мм и позволяют закрепить любые светодиодные фары на багажнике или кенгурине внедорожника.
Подключение светодиодных фар дополнительного света к электросети автомобиля
Для подключения светодиодных фар у нас так же есть специальные наборы проводки.
проводка для подключения дополнительных фар, ПТФ, светодиодных
Набор проводки для подключения одной светодиодной фары включает в себя все необходимое, а именно: провод длинной 3.5 метра, кнопка с индикатором, реле, предохранитель. Все это объединено в одну цепь и позволяет быстро и без особого труда подключить светодиодную фары.
Комплект проводки для подключения 2-х и более светодиодных фар в отличие от предыдущего варианта имеет 2 выхода для подключения дополнительных фар.

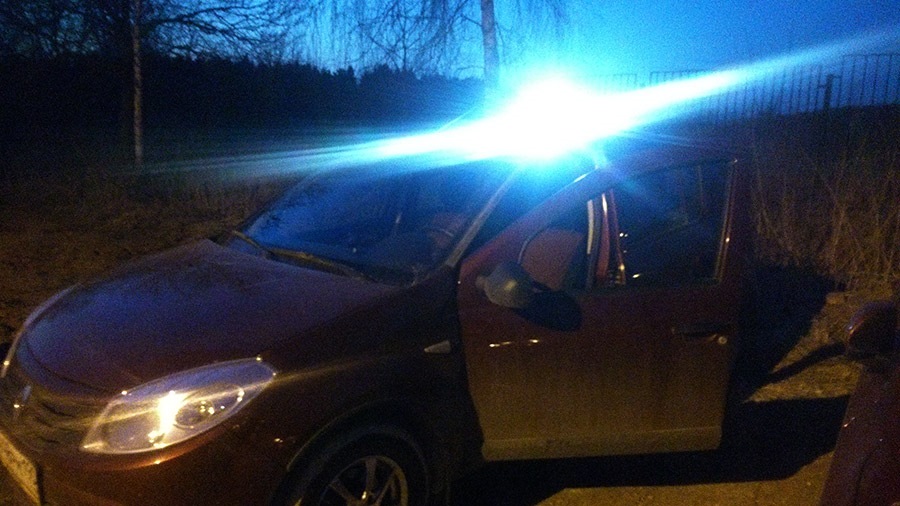

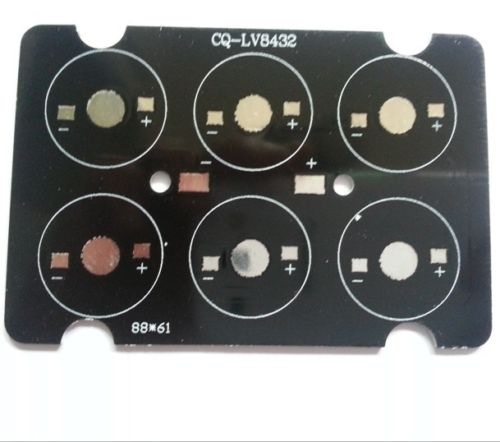

Сообщества › Светодиодный Тюнинг › Блог › Самодельная LED люстра на 18Вт.
Комментарии 135

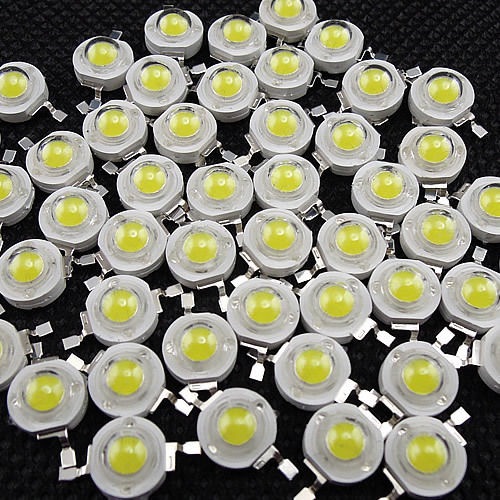

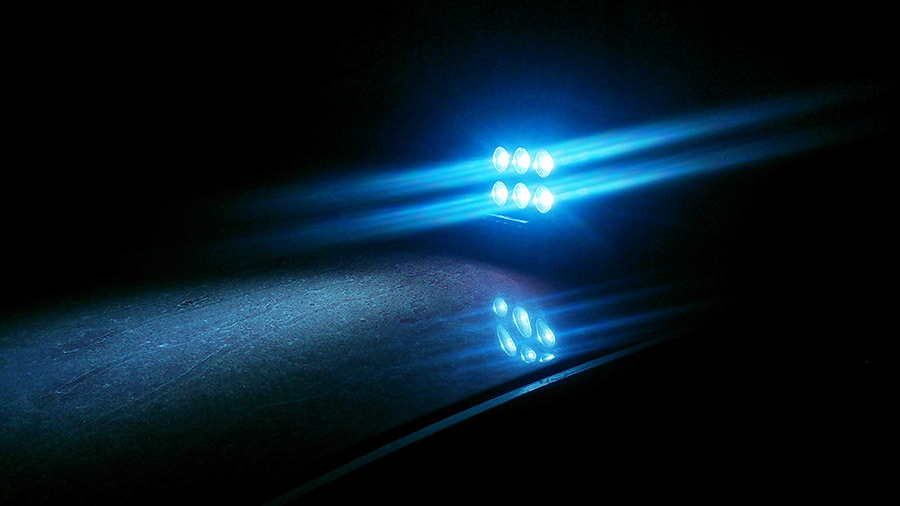

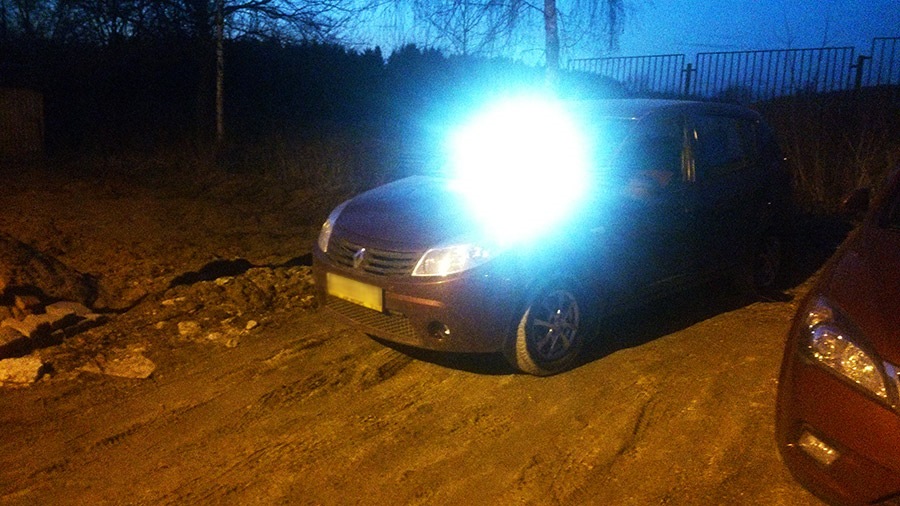

Я тут тоже не так давно сделал себе люстру, из китайских светодиодов, в сумме около 80ватт света. Сылка на ютюб видео

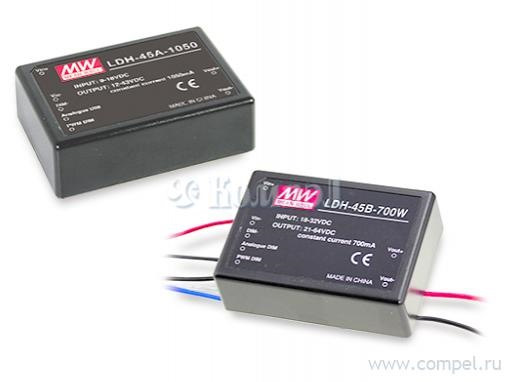

привествую, а какой ты делал стабилизатор тока для них?просто хочу сделать светодиодную люстру на квадроцикл, а вот со стабилизаторами так и не могу определится((
ДБ У меня просто токоограничивающий резюк стоит, на мопеде DC-DC преобразователь уже больше года работает. В бж есть запись.
а то я попробовал сделал стаб тока на ЛМке, пока все работет, просто думал мож какие хорошие стабилизаторы использовал, я повесил на одну ЛМку 317 два тех ватных диода и они горят на много ярче чем три на ЛМке 350,
Естественно — у тебя напряжения не хватает для нормальной работы 3-х штук… Кстати, 2 3-х ватника для 317 многовато…
Вот полезная штука для расчета ЛМ-ок — cxem.net/calc/lm317_calc.php
вот как раз здесь и считал, два 3х ватника по 700милиампер, все впринципе работает, хотя думал что лмка будет сильно грется но так и не греется вообще
очень странно, она уже при 1А чувствительно греется, а у тебя 1,4А — почти предел…, вполне возможно она сдохла и у тебя как то хитро и напрямую фигачит без стабилизации )))
думаю если бы не стабилизировала диоды бы уже бы давно сдохлибы, да и три стаба разом сдохли что ли))
Да эти одноватники вполне живучи и без стабилизации, главное что бы диод был.
просто у меня 3х ватники, они хоть горять по ярче, 6 диодов в калиматорах светят просто ппц, а я хочу собрать сборку из 30, ну потом подумал что мой квадрик не потянет, (((
Даже 30 1Вт будут пипец как светить, главное линзы подобрать с нужными градусами! Для дальнего 5-15°, для среднего 45-60°, для ближнего 90-120°, тогда у тебя будет ровный засвет без пятен 😉

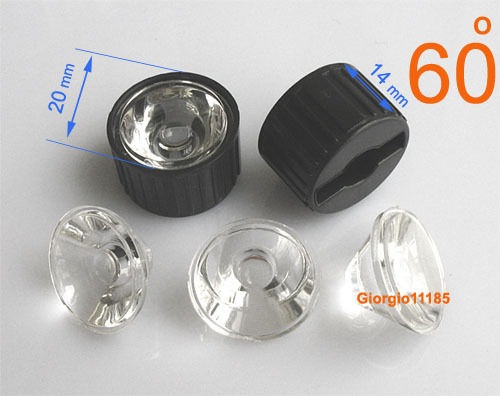

ну это да, ну пока заказал 60градусов потом буду другие заказывать, сначал это попробую, ну уже заказал 100 диодов 3х ватных
Потом отпишись, что получилось! 😉
Сейчас занимаюсь люстрой на 30-35 светодиодов, но правда пока светить будет в гараже (ласточка пока не на ходу)
Тоже делал, но мне больше нравится с линзами 10 градусов, лупит метров на 100-150
www.drive2.ru/l/2209876/
Читал я эту запись ))) У тя вообще жесть получилась!

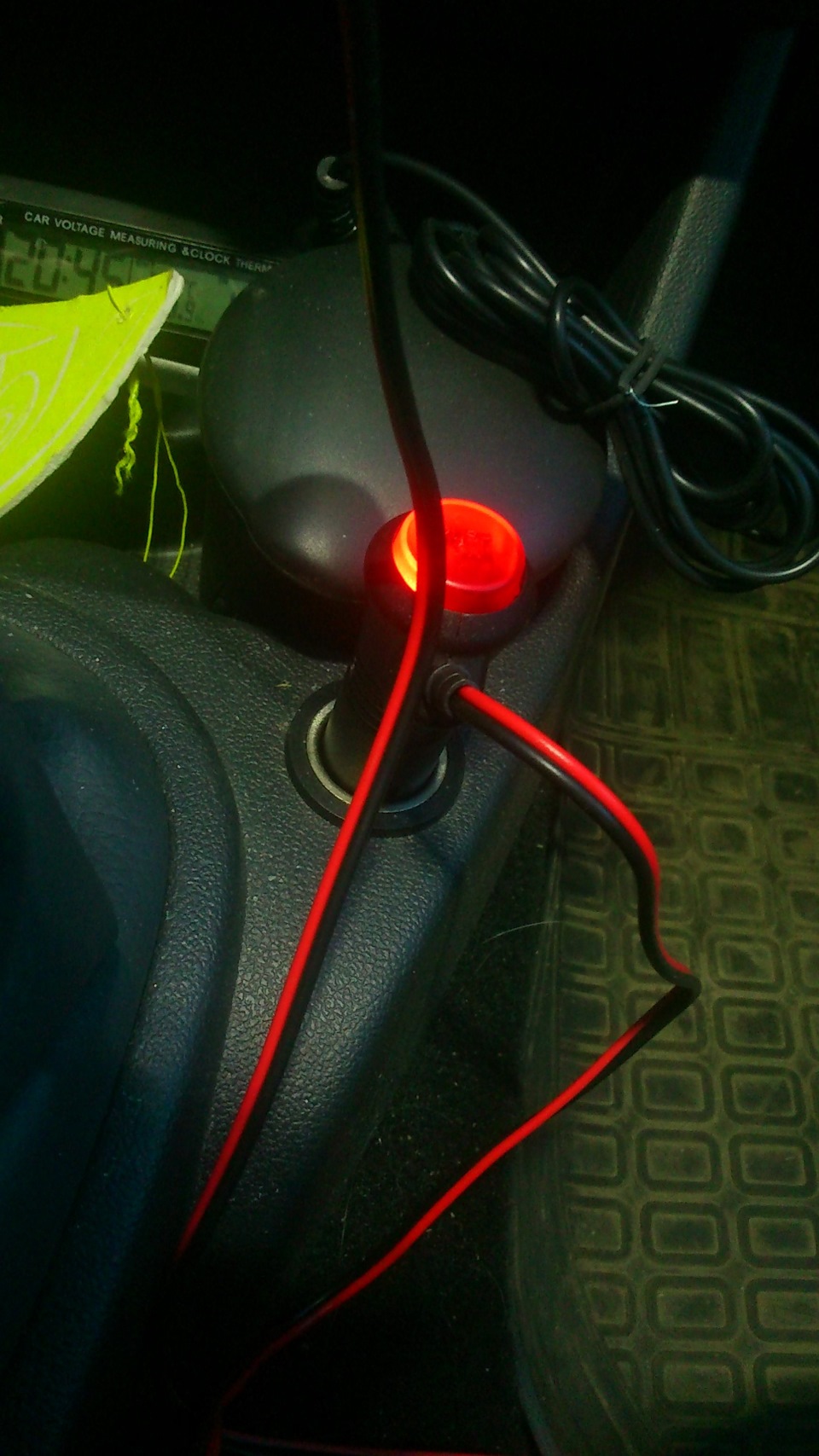

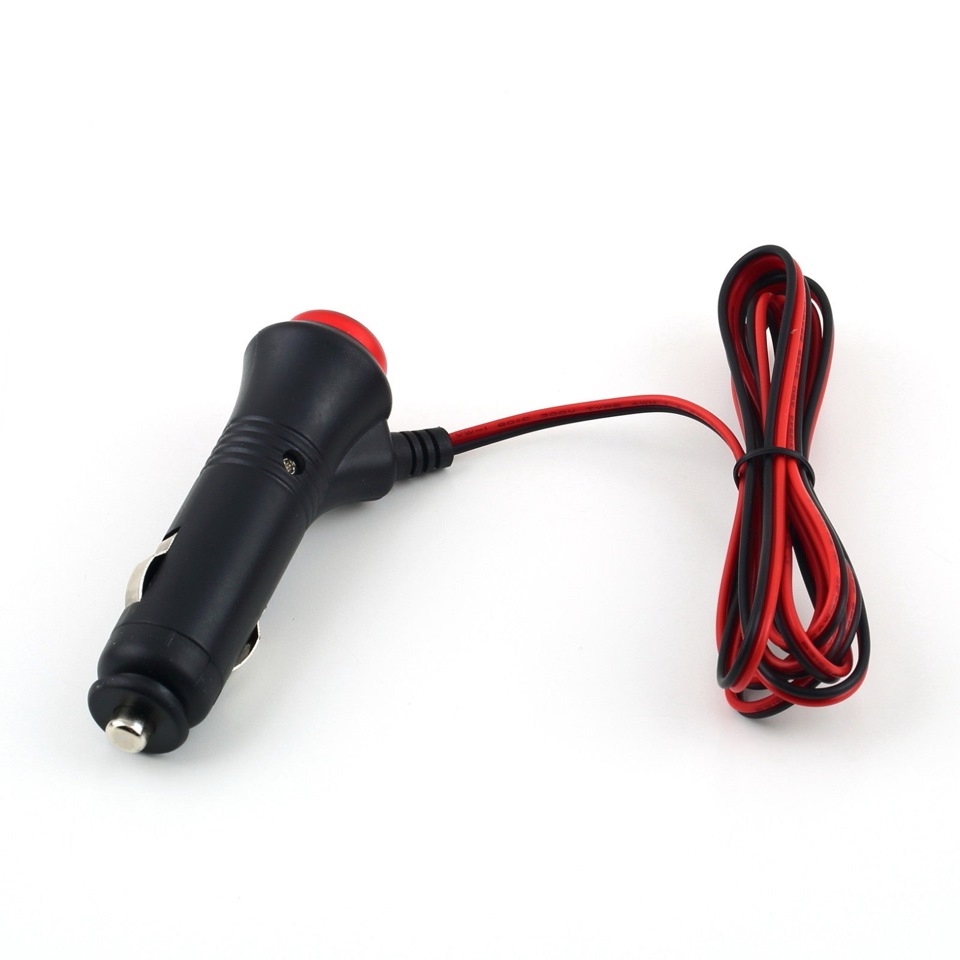

А где нашел такой прикуриватель с кнопкой? Никогда не встречал. Тоже на ебее?
Ага, именно там =) Я всю мелочевку там покупаю, порой раз в 5 а то и 10 дешевле чем в наших магазах…
А можно ссылки на все вышеперечисленное?
Пиши почту, сайт не дает в личку писать, думает я спамер…
А я голову ломал где радиаторы взять, оказывается у меня слева от ноги целый донор стоит! )))
Ага только быстро заканчивается этот донор, у меня их два было…
Не, я не в прямом смысле! ) Я в плане того что можно купить не дорогие новые радиаторы в любом комп магазине! )
Я с разборки покупаю по 50-100р. дешевле, думаю, не найти)))
Ну можно как вариант, но я предпочитаю радиаторы с большей плоскостью для крепления светодиодов и прочей электроники…
Типа как куллеры для пней P4.
Согласен, они практичней, увы но такие действительно только на разборках искать! )
без вентилятора не подойдет. ребра слишком близко. площадь охладителя нужно считать так: не менее 20кв см на каждый ватт светодиодной сборки.
почему должно быть много?
эт где у нас такие дешёвые трёхватники продают, что аж вся схема в 300-400р. укладывается?
неплохие ходовые огни получились, только расположены не по нормативам.
Вот нашел кратко «Согласно нормативам, ходовые огни должны быть установлены не ниже 250 мм и не выше 1500 мм. Минимальное расстояние между парой огней 600 мм, а от края не дальше 400 мм. Также при включении ближнего света ходовые огни должны отключаться. «
Ээээ, это как бэ «люстра» а не дхо, если я с ней буду ездить как с ДХО, думаю, быстро лобовое разобьют…
как средство от любителей ксена в туманках пойдет
От любого колхозного ксена)))
делал абсолютно такую же. очень бюджетно и максимально эффективно. лично я предложил бы линзы с продольными полосками, как на противотуманках ВАЗ т.н. линза френеля. за счет рисок световой поток можно будет сделать не пучком, а полоской.
Спасибо, знаю такую вещь, но тут что под рукой было, то и поставил 😉
И мне пожалуйста ссылку. Работа отличная. fredstar@rambler.ru
Спасибо, отправил ссылки.
Классно, и мне скинь пожалуйста
световая пушка … люди в черном такой памяти лишали …
Тут не памяти, а зрения лишится можно, глазам ОООчень больно смотреть =)
отличная работа дай ссылочки где что покупал с ебеем знаком=)
Спасибо! В личку пока не могу ответить, сайт думает что я спам рассылаю(т.к. всем в личку отвечал).((( Попроси ребят «Сверху», тем кому уже скинул ссылки. Или скину, когда сайт «разрешит»…
у меня так же.а может тут напишеш ссылки?
Нее, в прошлый раз Бан получил за одну ссылку, при этом пригрозили удалением аккаунта…((( Попробуй в личку мне написать, похоже в ответ могу писать))) Или почту кинь свою;)
