Как сделать магнитолу без зажигания

После того, как моё ГУ съело за 2 недели зимнего простоя половину заряда аккумулятора (было подключено через предохранитель напрямую к АКБ), было принято решение подключить как-то по-лучше.

Стандартная схема меня не устраивала — клемма ААС на замке зажигания дает работу ГУ только когда повёрнут ключ зажигания. А как быть например, на заглушённой машине? Слушать с постоянно включенным зажиганием? Не айс. Выход был найден на форуме блюза.

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Ну и напоследок, очень интересная схемка

Как сделать магнитолу без зажигания

Метки: подключение магнитолы, подключение гу, автозвук, магнитола, клема асс, remote

Комментарии 13

Как сделать магнитолу без зажигания

Я считаю, что реле в этой схеме лишнее, т.к. на красном проводе нет большой нагрузки.

Как сделать магнитолу без зажигания

это для особо переживающих, у которых несколько усилителей и хлипкие провода

Как сделать магнитолу без зажигания

Тогда релешка ставится перед усилителями как обычно, хотя у меня 3 усилителя всегда и без провлем сидели на одном ремоуте и вез всяких реле!

Как сделать магнитолу без зажигания

вот не пойму чего так мудрить, ну подключил провода к питанию, а провод который к зажиганию должен идти, кидаешь через выключатель на тот же постоянный плюс! нажал кнопоньку-поёт, отжал-не поёт. на зажигание плЮвать :)) себе так делал, когда выбесило то что акб садится :)) сейчас, на другой машине всё от ключа, привык. но на пятёрке так нельзя, у вас катушка зажигания постоянно будет работать

Как сделать магнитолу без зажигания

Ну эта магнитола на фотке да высасывает, но эти схемы то как должны помощь? он то жрет из желтого провода? Если красный подключен к замку там ток не течет, эти схемы просто дают возможность любой магнитоле работать после выключения зажигания.

Как сделать магнитолу без зажигания

А вообще какой-то вредный совет что-ли. ГУ в покое сколько ест, что за две недели полаккумулятора съедает? АКБ например 55 ач, значит съело 27.5, за две недели, то бишь 14 дней, значит в день по 2А. Почти 100 мА в час. У какого ГУ такой ток покоя, расскажите мне?

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

А вообще какой-то вредный совет что-ли. ГУ в покое сколько ест, что за две недели полаккумулятора съедает? АКБ например 55 ач, значит съело 27.5, за две недели, то бишь 14 дней, значит в день по 2А. Почти 100 мА в час. У какого ГУ такой ток покоя, расскажите мне?

цифры то цифрами, а по факту действительно жрёт как @

Как сделать магнитолу без зажигания

А вообще какой-то вредный совет что-ли. ГУ в покое сколько ест, что за две недели полаккумулятора съедает? АКБ например 55 ач, значит съело 27.5, за две недели, то бишь 14 дней, значит в день по 2А. Почти 100 мА в час. У какого ГУ такой ток покоя, расскажите мне?

Есть оно еще и как у тех кого машина неделю стоит и не ездит очень заметно. А кто постоянно ездит незамечают, аккум подзаряжаетсмя. Я вешал клещи на магнитолу пионер и есть она еще и как, за неделю садит так, что не заведешь. Интересный факт если откинуть панельку, то она практически ничего не есть. А Вы думаете зачем вообще придумали красный провод АСС и пишут в инструкции к ГУ любому, что он может сажать амакулятор

Источник

УАЗ Patriot Expedition › Бортжурнал › Магнитола без зажигания…

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Всем привет…

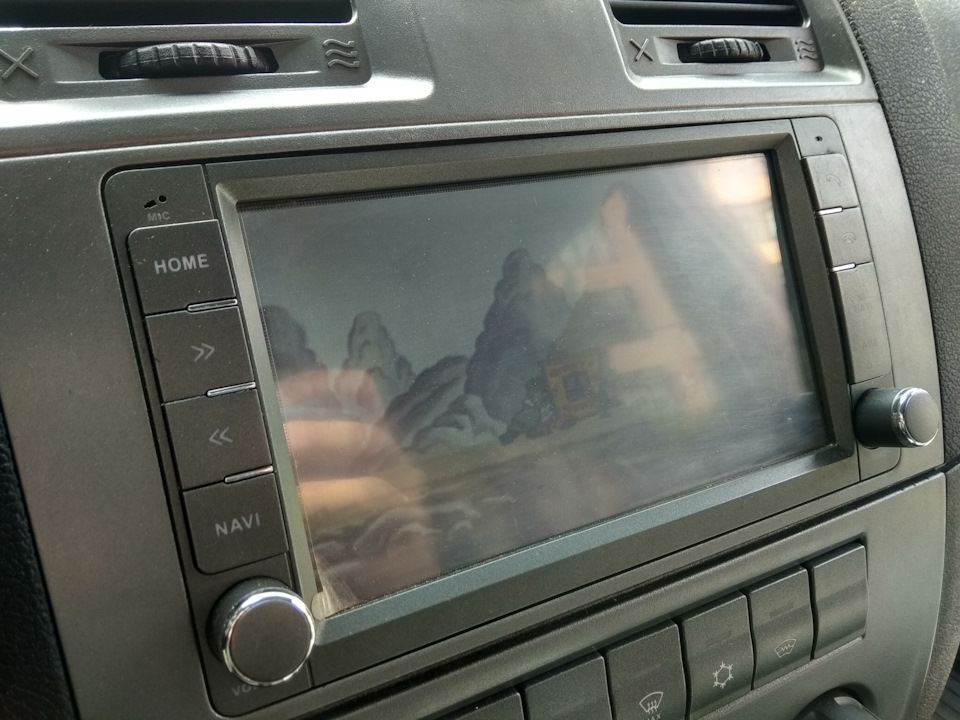

Переделал в общем сегодня и включение магнитофона… Теперь запускается без зажигания. Доработку нашел на данном сайте. Ребенок уже оценил, пока собирался, он смотрел мультфильмы.

P.S.: Для тех кто сильно переживает, что сядет АКБ, я ВАС успокою, радио в машине слушаю, пока жду жену с работы или у магазина…А это 15-20 минут.

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

УАЗ Patriot 2016, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — автозвук

Машины в продаже

Как сделать магнитолу без зажигания

УАЗ Патриот, 2018

Как сделать магнитолу без зажигания

УАЗ Патриот, 2015

Как сделать магнитолу без зажигания

УАЗ Патриот, 2011

Как сделать магнитолу без зажигания

УАЗ Патриот, 2014

Комментарии 35

Как сделать магнитолу без зажигания

вот на машинах до 2014г все без зажигания работает и стеклоподьемники и музыка и розетки

Как сделать магнитолу без зажигания

ну есть же красивый и простой способ

После включения зажигания на вход АСС по красному проводу поступает напряжение +12 В через замок и первый диод. Магнитола включается, на синем проводе ANT+ появляется напряжение и через второй диод поступает на вход АСС.

Теперь головное устройство останется включённым, даже если выключить зажигание. Выключить магнитолу можно встроенными органами управления. Для повторного включения понадобится ещё раз повернуть ключ в замке зажигания.

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Все было бы просто, если не было бы так сложно. В замке зажигания Патриота нет положения АСС!

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Вы не поняли фишки. Задумка хорошая. Там обман мирового масштаба, но грамотно и красиво.

Как сделать магнитолу без зажигания

Все было бы просто, если не было бы так сложно. В замке зажигания Патриота нет положения АСС!

вот вы не внимательно читаете
Диоды используют, когда в замке нет положения ACC для того, чтобы магнитола не выключалась вместе с зажиганием.

с замка идет просто 12в чтобы «запустить» диоды

Как сделать магнитолу без зажигания

ну есть же красивый и простой способ

После включения зажигания на вход АСС по красному проводу поступает напряжение +12 В через замок и первый диод. Магнитола включается, на синем проводе ANT+ появляется напряжение и через второй диод поступает на вход АСС.

Теперь головное устройство останется включённым, даже если выключить зажигание. Выключить магнитолу можно встроенными органами управления. Для повторного включения понадобится ещё раз повернуть ключ в замке зажигания.

Как сделать магнитолу без зажигания

Подскажите, пожалуйста, какими встроенными органами управления ее можно выключить?
Я вот как-то не нашел на своем 4-м Андроиде, как ее выключать или перезапускать.

Источник

Лада 2109 Чернокрылка › Бортжурнал › Подключение магнитолы к замку зажигания или как аккумулятор садился за ночь

Как сделать магнитолу без зажигания

Доброго времени суток, друзья)

стукнул мороз и конечно же не обошлось без приключений)
Начинаю заводить красавицу с автозапуска(с 12 она заводилась без проблем в любые морозы), а тут хрен…
стартер крутит но движок молчит, пошла заводить с ключа. но и тут меня ждал промах…
Стартер еле крутит, конечно же про движок молчу…
Итог: сел аккумулятор.

Мало ли какие приключения могут быть в первые морозы, зарядила, на следующее утро та же история…Это уже ненормально!
стала думать, в голову пришло 2 варианта, либо плотность маленькая, либо утечка…
конечно же проверить утечку намного проще
Bimer56 одолжил мне тестер и понеслась
КАК ПРОВЕРИТЬ УТЕЧКУ:
1)снимаем минусовую клему
2)замыкаем цепь
главное правильно настроить тестер

Как сделать магнитолу без зажигания

Прочитала в интернете, что без нагрузки(тобишь заглушена, все выключено) должно быть 0.03А
Пошла замерять, выдало, мать его целых 0.26А!
Мыслим дальше…пошла по интернету и наткнулась на очень частую беду — неправильное подключение магнилолы, если же нет пришлось бы весь блок перебирать искать…Опять же проще сперва проверить магнитолу…
Выдернула ее со всеми потрохами, отключила полностью ее, замерила, показало 0.03! ха! Вот и беда нашлась)))) аж легче на душе стало))))

Пошла читать в чем же беда…как ее устранить!
Оказывается все легко и просто…да бы не заморачиваться подключают напрямую, так скажем в обход замка зажигания
Схема правильного подключения:

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

И да, небольшое отступление для тех кто постоянно спрашивают как светят фары
качество фото конечно плохое и не видно всю освещенную местность, но я скажу она больше чем на фото)))
светят ярко и это только ближний! меня полностью свет устраивает) а остальное решать вам)

Как сделать магнитолу без зажигания

Как сделать магнитолу без зажигания

Всем спасибо за внимание)))
постаралась все описать до мелочей, т.к сама очень мучалась поисками информации) надеюсь кому то запись поможет и сэкономит время)

Источник

Лада Калина Универсал Лута › Бортжурнал › Сделал магнитолу от зажигания, чтобы не садить аккумулятор

Как сделать магнитолу без зажигания

17 апреля 2016г на дворе и у нас в Тверской области стоит почти неделю солнечная погода. В связи с этим я решил походить на работу пешком. Походил походил, но потом таки решил поездить по делам. Подхожу к Калинке своей, завожу.и мой двухгодовалый АКОМ 65 АМ*Ч сказал «никуда ты не поедешь». Короче сдох аккум после 2-х суточного простоя машины. В итоге акум на подзарядку, а я сам в инет.

Было 2 версии.
1: Мой 65ам*ч имеет слишком большую ёмкость, и пока я езжу от работы и обратно не успевает заряжаться. Но судя по интернету — это вопрос очччень спорный. Как для себя решил, бОльшая ёмкость — это понты и бОльшая цена, а зарядка идёт также.
2: Что-то высасывает аккум. Под подозрение попала штатная магнитола alpine. Чтобы магнитола на съела аккум на простое, есть варианты:
2.1. Снимать морду. Просто, но не всегда работает. Притом можно забыть снимать морду.
2.2. Сделать кнопку (рубильничек) принудительного обесточивания магнитолы. Но это надо панель дырявить и новый девай придумать.
2.3. Сделать питание магнитолы не от аккума, а от «черно-белого» провода сигналки. Тогда магнитола будет обесточиваться при постановке на охрану. Но у меня сигналка штатная, а увиденные способы в инете гововились только про дополнительные сигналки.
2.4. Почувствовать себя старпером и сделать магнитолу от зажигания. Т.е. лишить себя прослушивания музыки без включения зажигания.
…старею…выбрал 2.4.

Итак, как в Калине подключить магнитолу от зажигания. Способы в инете говорили о подключению к серому проводу от попогрейки или к кнопке включения обогрева заднего стекла. Я не знаю где эти провода, но знаю, где зажигание.

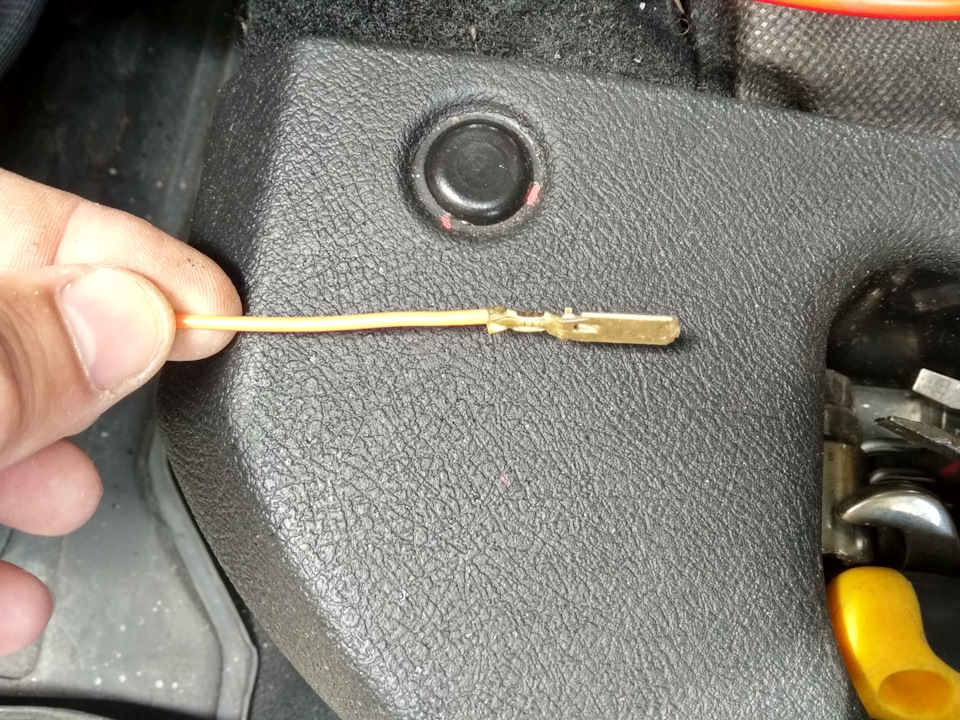

Подключал коннекторами к синему полосатому (среднему в фишке) проводу зажигания.
Мини-инструкция:
1. снимаем мафон, видим фишку.
1.1. к розовому проводу должен идти желтый провод (постоянное питание для памяти). А к отростку должен идти красный провод. Если это не так:выдергиваете провода из фишки и переставляйте.

Как сделать магнитолу без зажигания

цена 12 рублей за 2 коннектора. Время на дела часа 2: большую часть времени искал провода от попогрейки или думал как приконнектиться к кнопке обогрева заднего стекла. + время на проверку тестером переменного (включаемого) плюса в зажигании.

Источник

Как подключить магнитолу к замку зажигания чтобы она работала когда он выключен

Как сделать магнитолу без зажигания

Самостоятельная установка акустического оборудования является распространенным методом доработки автомобилей российского и импортного производства. При этом пользователю требуется знать, как подключить магнитолу к замку зажигания, поскольку ошибочная коммутация приводит к ускоренному разряду аккумулятора и повреждениям бортовой сети автомобиля. Если новый проигрыватель устанавливается взамен штатного, то рекомендуется сохранить заводскую цепь подключения.

Что понадобится

Для подключения потребуется набор материалов:

Как сделать магнитолу без зажигания

Инструкция по подключению

Подключение магнитолы через замок зажигания обеспечивает работу головного устройства при повороте ключа в полицию ACC или в положение активации зажигания. После удаления ключа из замка питание усилителя автоматически отключается, сохраняется только подача напряжения от батареи для поддержки памяти магнитолы.

Как сделать магнитолу без зажигания

В разъемах магнитолы имеются 2 кабеля, оснащенные изоляционным покрытием желтого и красного цветов. Шнур желтого цвета выводится напрямую к батарее или элементу, на котором не пропадает положительное питание. В цепь вводится отдельный предохранитель, защищающий оборудование от короткого замыкания и пожара.

Красный шнур выводится к контактной группе замка системы зажигания.

Пользователь может подключить автомагнитолу через замок зажигания на ВАЗ-2107 с инжекторным мотором по следующей схеме:

На машинах ВАЗ-21011 зажигание включается замком, в котором отсутствует промежуточное положение. Аналогичный узел используется на «классических» машинах ВАЗ с карбюраторным силовым агрегатом. Для подсоединения акустического головного оборудования необходимо доработать узел или поменять его на аналог от машин с инжекторным мотором.

Как сделать магнитолу без зажигания

Алгоритм доработки замка:

Как сделать магнитолу без зажигания

Для установки оборудования на машинах ВАЗ с передними ведущими колесами используется клемма 15, расположенная на корпусе замка зажигания. К клемме подходит штатный кабель, защищенный изоляцией сине-черного цвета. Шнур питания подсоединяется путем пайки или обжатия металлической трубкой с последующей защитой места стыка.

Не рекомендуется производить скрутку жил, поскольку соединение не обеспечивает надежного контакта и окисляется.

На автомобилях Приора-2 и Гранта используется штатная проводка с разъемами ISO, задействованная через замок.

Схема с коммутацией оборудования через замок имеет недостаток — при отсутствии ключа в скважине включение оборудования невозможно. Если пользователь хочет, чтобы она работала при выключенном зажигании, то требуется подключить провод желтого цвета к батарее через отдельный переключатель. Для активации оборудования потребуется только нажать на клавишу. Схема обеспечивает сохранение разряда батареи, пользователю лишь необходимо не забыть принудительно выключить питание.

Альтернативной методикой подсоединения оборудования без замка зажигания является коммутация к штекеру бортовой системы контроля, которая устанавливается на некоторые модели ВАЗ с приводом на передние колеса. Для подключения используется контакт 5 (шнур серого цвета), расположенный посередине в верхнем ряду проводов штекера. При размещении ключа в замочной скважине на контакте автоматически появляется положительное питание. После удаления ключа магнитола отключается, но настройки памяти сохраняются благодаря подключению желтого шнура к батарее.
