Как сделать макет печатной платы
angindustry › Блог › Создание печатных плат. Метод для начинающих
Начну с того, что рано или поздно мы все совершенствуем свои навыки и умения, и на смену «дедовским методам» приходят все новые технологии.
Поэтому друзья мои в данном посте речь пойдет про создания макета печатных плат без использования маркеров, лака или прочего, а непосредственно для ЛУТа.
Итак года 2 назад я начинал свои познания с простеньких схем где превидя что то на подобии GND взрывало мой мозг (т.к. физика в школе была моим любимым предметом по прогуливанию), и я отправлялся на различные форумы, где задавал глупые вопросы отчего потом сидел с красным лицом. Но время идет и с ним растут интересы. И тут начинается познания все нового. Так и дошел сначала до изготовления плат в домашних условиях старыми методами.
И все бы это хорошо, но надо двигаться дальше. Но остается маленькая закавырка, а именно — схемы то вроде читать научился, а вот как именно из принципиальной схемы разработать будущую плату? Или точнее как правильно расставить компоненты на будущей плате так, что бы это было минимально и культурно?
Все эти вопросы постоянно ходили за мной, и я переодически просил знающих людей о помощи, и они помогали! Но говорили что пора бы уже и самому научиться! И это правда пора бы)
Извиняйте за приведенную туфтологию и теперь к сути)
Поэтому я постараюсь как можно более детально показать, насколько это не сложно даже для самых начинающих в этом деле)
Для своего метода я использую 2 программы:
— Немало известную Sprint layout чертилку —
— И весьма полезную DipTrace утилиту —
Обе программы хороши своими возможностями, но и у каждой есть свои недостатки. Но об этом чуть позже.
Вообщем берем утилиту по названием DipTrace. Выглядит она примерно так:
Набор из 4 утилит из которых нам надо всего лишь 2 верхних
1ая для создания чертежа
2ая для создания макета
Немного отступлюсь. Данный метод можно не использовать если в схеме всего по паре резистор, транзисторов и конденсаторов, то тогда можно сражу перерисовать их в Sprint layout!
Предлагаю рассмотреть все это дело на примере схемы «бегущие огни», где ко всему прочему идет две микросхемы.
Открываем первую утилиту DipTrace и просто на просто перерисовываем нашу схему туда.
На первый взгляд все выглядит непонятно, но поработав немного в этой программе все быстро становится понятным. Самое главное это понять как пользоваться библиотекой компонентов. А для этого в утилите есть грамотный поиск. Хотя правда искать там отечественные аналоги на примере транзисторов кт315 или прочего просто бес толку. Но зная зарубежный аналог, то без проблемм.
На примере приведенной выше схемы нам надо транзисторы кт315, их аналог BC547 или BC182. Главное что бы корпуса совпадали.
Создав схему мы сохраняем проект и переходим ко второй утилите, где открываем созданный ранее наш проект.
Выглядит это примерно таким образом:
Да. Все согласно схеме) расбросанно, но зато уже есть связи между компонентами!
У утилиты есть функция «упорядочить» или «авто постановки» элементом, но в режиме авто может выйти полная каша, так что лучше «упорядочить»
А после расставить в ручную, как нам угодно.
При чем удобно то, что при перетаскивании или поворачивании компонентов связи адаптируются автоматом (в Sprint layout все приходится корректировать вручную).
Так же у программы есть функция «авто трассировки» что упрощает весь процесс).
Только иногда трассировка для 1го стороннего макета может стать кашей на подобии:
Ну и черт с ним) И т.к. я использую 2ух сторонний текстолит, то трассировать на обе стороны)
Кстати очень классная функция 3D просмотра будущего изделия)
И все бы ничего, но у данной программы есть афигительный минус, а то бишь напрямую отправить на принтер Вам не удастся((( Как и прочем переконвертировать файл для Sprint layout. Для этого надо будет сделать их проекта файл для Paint типа Bmp и только потом отправлять на печать. Согласитесь — геморой!
И именно поэтому мы берем чертилку Sprint layout, где опять же главное — это разобраться в библиотеках макросов и перерисовываем наш проект.
В конечном виде имеем такое вот:
И теперь все готово. Остается лишь нажать на печать)
Про дальнейшие действия под названием ЛУТ думаю никому объяснять не нужно) It’s Simple) Принтер — Утюг — Паяльник)))
Знающие в Sprint layout скажут «Зачем такой гемор?» Отвечу: для тех кто освоил прогу может и да, а для начинающего извините гемор сразу расставить компоненты и/или расчертить плату
Да и думаю другие могут сказать «как то муторно!», но поверьте, как только немного поработав в этих программах, то составить проект у Вас займет чуть больше времени, нежели Вы потратили на прочтении данного поста!
Ну Все можно закидывать яйцами)))
Если есть вопросы — спрашивайте)
Все спасибо кто дочитал до конца
Мира и добра
smartus › Блог › Будем профессиональнее! Небольшие секреты создания печатной платы
Поделюсь своими хитростями создания печатных плат.
Если вы например делаете постоянно печатные платы вам возможно пригодится данная информация.
Описывать процесс создания самого макета я не буду, существует куча программ для этого. Одна из самых простых в освоении — Sprint Layout 5. Простая как грабли, тем не менее содержит довольно мощный инструментарий.
Вот вы нарисовали саму плату и теперь … обычно в домашних условиях начинаются танцы с бубном … точнее с утюгом 🙂 Макет дорожек зеркалится, печатается на лазерном принтере, потом утюгом переносится на медь. Потом бумага вымачивается, аккуратно смывается и фактически порошок черный остается на меди закрывая участки которые не будут протравлены. Способ конечно очень бюджетный, но долгий, со своими тонкостями и я например от него сразу отказался. Особенно после совета одного человека. Заключался он в следующем — находите в вашем городе какое либо рекламное агенство занимающееся печатью на плоских материалах. Туда куда езжу я, стоит огромный струйный принтер с горизонтальным столом с вакуумным прижимом.
Привозите макет в Corel. Печатаете. Удовольствие это стоит совсем не дорого. У нас стоимость 800 рублей квадратный метр, это очень и очень много. В минимальную сумму 100 рублей я спокойно распечатываю текстолит А4 формата.
Печатаю с двух сторон, первая — дорожки, вторая — служебные и пользовательские надписи.

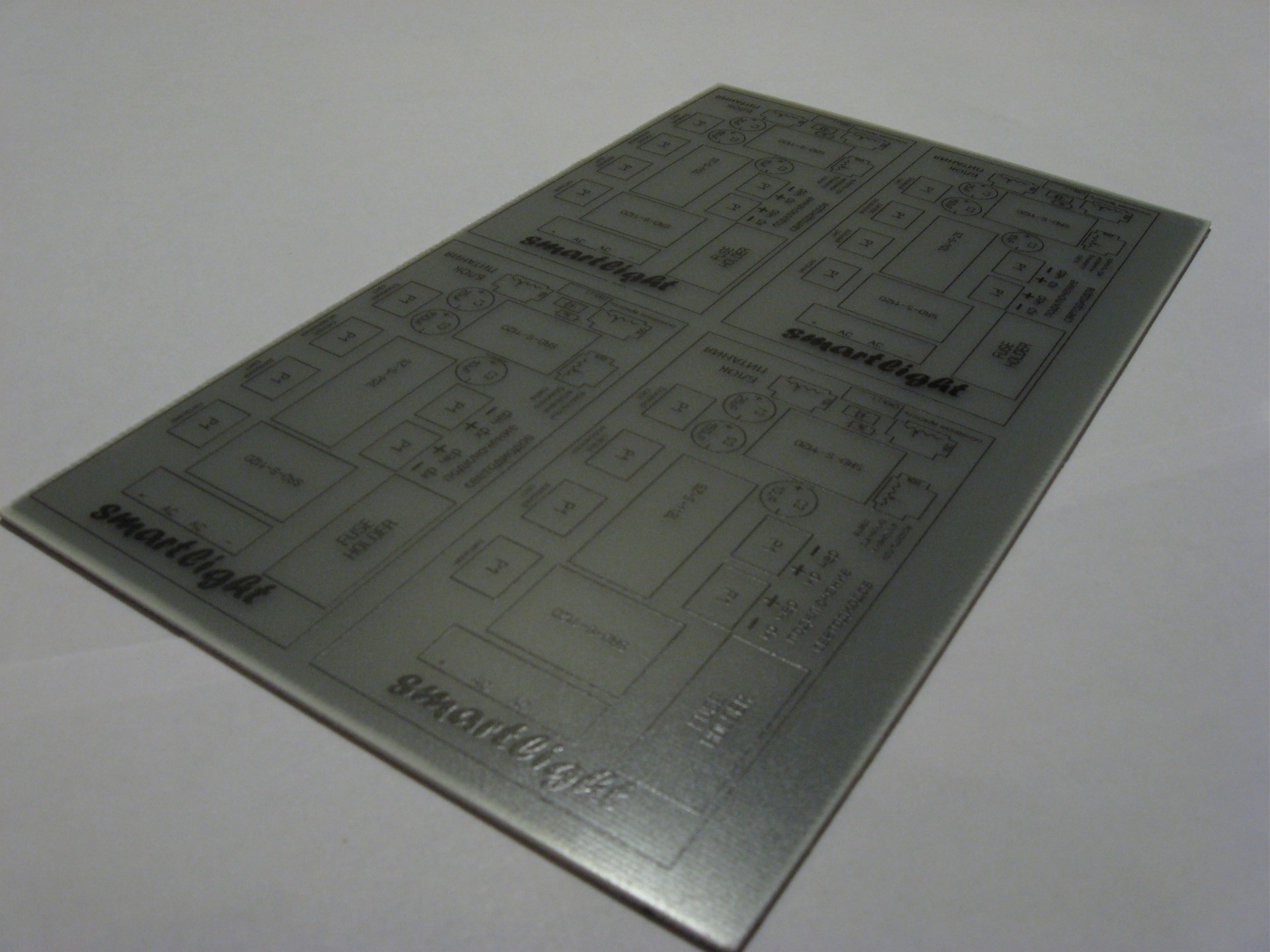

В итоге получается примерно следующее.
Перед травлением по четырем углам сверлю отверстия и в них врезаю вот такие саморезы короткие. Он торчит со стороны меди как ножка на высоте 3-5мм.
Процесс травления описывать не буду, в день съемки фото ничего не травил, поэтому показывать нечего. Все на самом деле очень просто. Хлорное железо покупается в магазине радиоэлектроники. Разводите в воде согласно инструкции, готовый раствор должен быть горячим, чтобы не ждать полчаса пока плата будет травиться. Помните, что черное хлорное железо при растворении нагревает воду, я такую развожу в сильно теплой воде, готовый раствор будет горячим. Наливаем его в плоскую ванночку, опускаем плату медью вниз, она будет стоять на наших ножках в 3-5 мм от дна. Покачивайте и слегка потряхивайте плату в растворе, чтобы медь лучше оседала с поверхности. Или сделайте маленький вибромоторчик и на скотче прилепите сверху, у меня руки все никак не доберутся его сделать 🙂

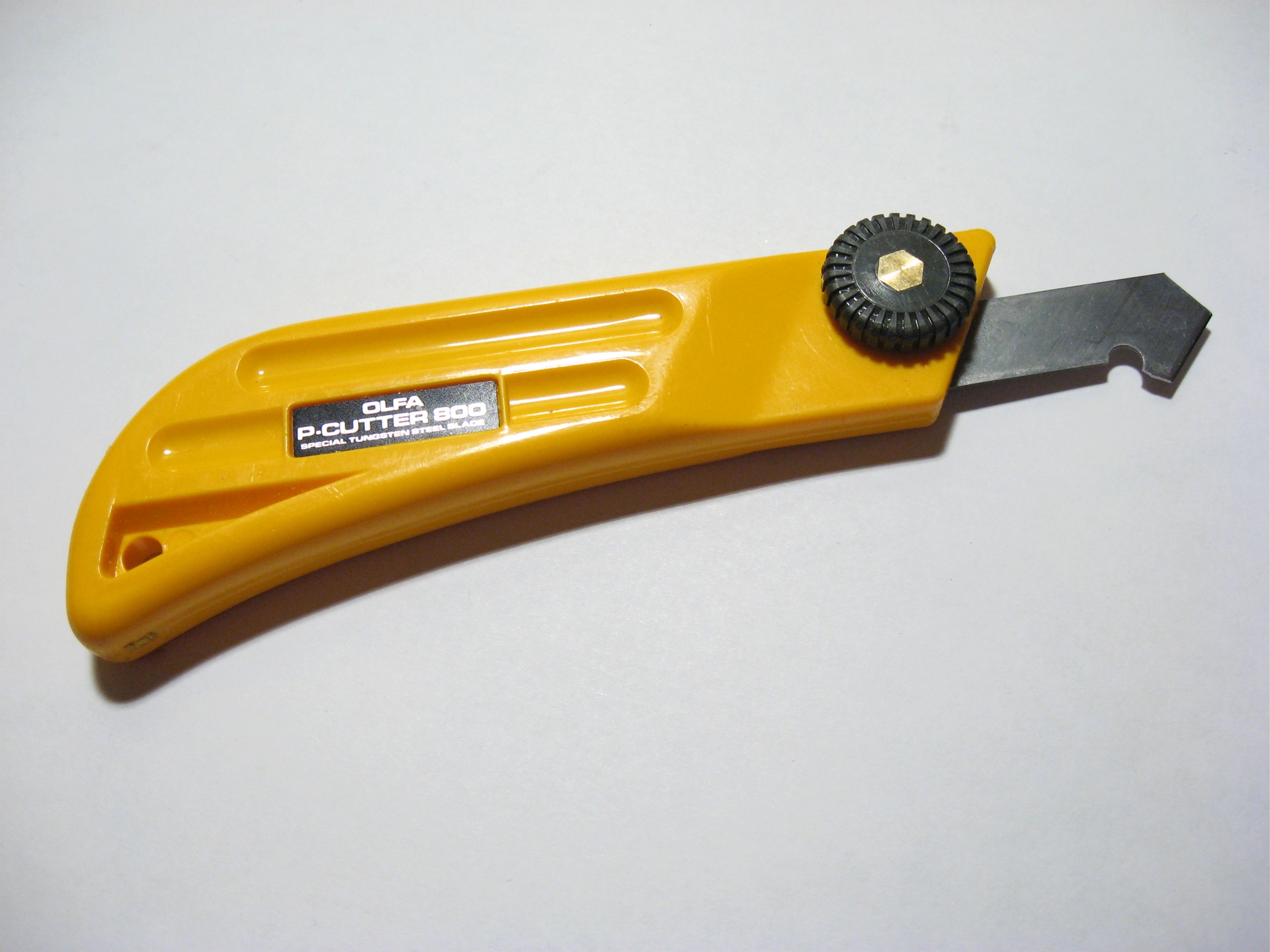

После травления промываем плату и режем, если на ней было несколько плат.
С меди краска счищается простой жесткой пластиковой щеткой. Так как сама краска имеет довольно низкую адгезию к металлу. Отсюда пара тонкостей, после печати плату заверните в бумагу, чтобы не соскоблить случайно краску, а лицевую сторону где будут надписи можно зашкурить 1000-й шкуркой для лучшей адгезии.
После всего этого получается вот такая красота
Печатная плата электроники – инструкция изготовления
Главная страница » Печатная плата электроники – инструкция изготовления
Практика конструирования и монтажа, напрямую связанная с электроникой, никак не обходится без главной детали – печатной платы. Начальная разработка какого-нибудь электронного устройства, конечно, допустима с помощью навесного монтажа. Однако полноценную печатную плату всё равно придётся делать, если речь идёт о серьёзном электронном устройстве. Существуют два варианта: заказать изготовление печатной платы в сервисе или сделать печатную плату своими руками непосредственно дома. Первый вариант требует солидных финансовых вложений и двух-трёх недель ожидания. Второй не требует ничего, кроме личного желания, куска фольгированного текстолита и небольшого количества хлорного железа.
Практика печати на фольгированном текстолите
Листовой текстолит, ламинированный по одной или обеим сторонам тонким слоем меди, традиционно используется для изготовления печатных электронных плат. Обычно жёсткая основа с разводкой электронных схем под пайку электронных деталей – это приоритеты специализированной производственной сферы. Однако конструирование электроники для личных нужд и в малых экземплярах выглядит более рационально, когда технология производства «печаток» доступна в условиях быта.
Вот такой результат работы вполне возможно получить в домашних условиях, используя простые доступные средства, инструменты, материалы
Если же освоить все тонкости производства и запастись необходимым материалом, не исключается изготовление печатных плат дома, если не в промышленных масштабах, так в количествах достаточных для бизнеса. Существует несколько технологий прорисовки и травления миниатюрных дорожек на фольгированном текстолите.
Начиная от метода простого рисунка электронной схемы лаком для ногтей с последующим химическим травлением, и заканчивая автоматической лазерной разводкой и микронной резкой. Однако для домашних условий требуется методика особая – эффективная, но одновременно бюджетная и относительно несложная.
Изготовление печатных плат в домашних условиях
Здесь – в рамках своего рода учебного пособия, рассматривается процесс изготовления печатных плат с использованием технологии переноса тонера лазерным принтером. Этот метод разработан давно, но до сих пор сопровождается массой новых советов и приемов, благодаря которым эффективность только повышается. Что потребуется домашнему электронщику?
Практически все компоненты списка можно найти в бытовом хозяйстве. Исключение составляют: хлорное железо и текстолит с фольгой.
Два материала: хлорид железа и фольгированный текстолит, которые потребуется купить. Всё остальное обычно имеется в наличии среди предметов и материалов домашнего хозяйства
Эти два пункта списка закрываются через посещение радиоэлектронного магазина или радио-рынка. Такие торговые точки имеются в любом среднем по величине населённом пункте. В крайнем случае, можно заказать оба компонента через интернет.
Между тем, хлорное железо вполне заменимо другим химическим веществом, полученным на основе смеси медного купороса (МК) и обычной поваренной соли (ПС). Смесь делается в соотношении 1 часть МК на 2 части ПС, разведённых в 0,5 л кипятка.
Обычно на изготовление средней по размерам электронной печатной платы достаточно взять 4 столовых ложки МК и 2 столовых ложки ПС. Залитую кипятком порошковую смесь тщательно размешать и дать отстояться.
Единственное отличие такого раствора от FeCl3 – несколько увеличенное время травления. Но с другой стороны – смесь на медном купоросе безопаснее FeCl3. Медный купорос (порошковый) доступен в любом хозяйственном магазине.
Создание дизайна печатной платы
Для создания дизайна рисунка ПП оптимальной видится компьютерная программа «KiCad» – профессиональное средство рисования электронных печатных плат, но при этом бесплатное. Программное обеспечение «KiCad» обеспечивает пользователя функцией маршрутизации кисти, благодаря чему легко разводить дифференциальные пары, интерактивно настраивать длину трассировки.
Рабочее окно программы KiCad — профессионального средства разводки, без которого никак не обойтись в процессе изготовления печатной платы. ПО распространяется бесплатно
С помощью редактора схем создаётся дизайн без ограничений. Имеется обширная библиотека схемной символики. Также встроенный редактор схем позволяет без особых трудностей освоить работу с проектами.
Всё, что нарисовано программой красным цветом принадлежит фронтальной поверхности. Линии жёлтого цвета, является рисунком обратной стороны печатной платы. Созданный рисунок необходимо экспортировать в pdf формат. Для этого у «KiCad» есть инструмент «Plot». Применяя «Plot», следует выбрать зеркальное отображение.
Печать рисунка разводки на принтере
После получения файла печатной платы в формате «pdf», нужно распечатать проект на лазерном принтере. Для выполнения этой операции подойдёт страница любого глянцевого журнала.
Страница вставляется в лоток ручной подачи лазерного принтера. Наряду с журнальной, допустимо применить обычную глянцевую бумагу. Не стоит беспокоиться относительно уже существующих изображений на журнальной странице. Они не помешают.
Отпечаток тонера на глянцевой странице журнала. Как видно из рисунка, качество печати достаточно высокое. Такой же след должен получиться на фольге печатной платы
Фактор присутствия сторонних изображений не оказывает никакого влияния на процесс. Рисунок тонером принтера в любом случае остаётся на глянцевой поверхности страницы журнала (бумаги). А это именно тот результат, который требуется получить.
Желательно дважды (на двух разных страницах) провести печать, чтобы удостовериться, что напечатанный рисунок не имеет пятен, мазков, иных дефектов. Если печать выходит с пятнами, рекомендуется использовать страницу другого журнала и повторить попытку. Необходимо получить максимально качественный результат печати.
Перенос разводки с принтера на фольгу
Если след разводки печатной платы качественно выдан лазерным принтером, глянцевую страницу журнала с полученным оттиском следует аккуратно извлечь из принтера и поместить рисунком вниз на медную поверхность текстолита.
Предварительно медное покрытие рекомендуется зачистить шкуркой-нулевкой и обезжирить техническим спиртом. Затем включают в сеть бытовой утюг на максимум нагрева, прогревают инструмент глажки белья до отключения автоматикой.
Термическая обработка печатной платы с помощью обычного хозяйственного утюга. Температура нагрева — максимум. Иначе страдает качество переноса
Нагретой подошвой утюга прижимают журнальный лист с напечатанной разводкой схемы к поверхности фольгированного текстолита. Выдерживают утюг на листе без движений в течение примерно 30 секунд.
Далее необходимо плавными круговыми движениями разгладить утюгом поверхность листа в течение 2-3 минут. За этот промежуток времени термальной обработкой, тонер намертво прилипает к медному покрытию текстолита.
Результат переноса оттиска тонера от журнальной страницы на медное покрытие текстолита. Выглядит не хуже варианта промышленного изготовления
Завершением процесса переноса отпечатка на медную фольгу текстолита является удаление приклеенного листа журнала. Здесь требуется терпение и аккуратность.
Облегчает операцию очистки текстолита от приклеенной бумаги ванночка с холодной водой, куда нужно поместить на время обрабатываемый объект. Вода размягчает бумагу, чем обеспечивается полный съём остатков бумажных волокон. Тонер при этом остаётся на текстолите.
Травление печатной платы
Итак, рисунок схемы соединений нанесён на текстолит. Можно приступать к следующей части процесса – травлению излишек меди.
Травление меди в растворе хлорного железа. Химическое содержимое хлорида железа опасно. Поэтому следует применять защитные аксессуары
Для этого потребуется раствор хлорного железа, залитый в пластиковую ванну подходящих размеров.
Внимание! Раствор хлорида железа является опасной химией.
Обязательно следует проводить работы травления внутри хорошо проветриваемого помещения. Защитные аксессуары – резиновые перчатки и очки также обязательны. Печатную плату рекомендуется оснастить ниткой, протянутой сквозь отверстие, высверленное в свободном углу заготовки.
Этот аксессуар позволит вынимать периодически заготовку из раствора для контроля. Или же можно использовать пластиковый пинцет. Среднее время травления хлорным железом составляет примерно 20-25 минут. Правда, конкретное значение времени во многом зависит от размеров заготовки и объёма меди, который требуется вытравить. Как только свободная от печати медь будет вытравлена, печатную плату нужно извлечь из раствора и поместить в посуду с проточной водой.
Тщательная промывка готового продукта необходима обязательно. Если на поверхности останутся излишки хлорида железа, существует риск повреждения разводки
Оставшийся раствор хлорида железа следует перелить из ванночки в герметичную пластиковую ёмкость и плотно закрыть крышкой. Этот раствор допустимо использовать многократно.
Вытравленную печатную плату следует тщательно промыть водой, применяя мыльные средства. Далее останется только очистить медные дорожки печатной платы, сохранившиеся целыми под слоем тонера.
Здесь применима та же мелкозернистая шкурка или металлическая сетка. После очистки, печатная плата обрезается по требуемому размеру, грани выравниваются мелким рашпилем. Вот и всё – электронная печатная плата готова.
Таким способом доступно готовить непосредственно в домашних условиях разные по сложности электронные печатные платы, в том числе двухсторонние. Нужно отметить вполне приличное качество производства печатных плат методом «журнальной» печати на лазерном принтере.
