Всем привет, господа-товарищи.
Сегодня мой пост о том, как я делал анатомический руль.
Сразу отвечу на некоторые вопросы:
— руль не помню от какой БМВ
— руль не важно какой был, это нужно было как стендовый образец, что бы люди в живую могли пощупать и определиться, хотят они себе или нет такой.
— нет, каждый руль заново не надо лепить. Подгоняется изделие из матрицы.
Теперь можно и начать повествование.

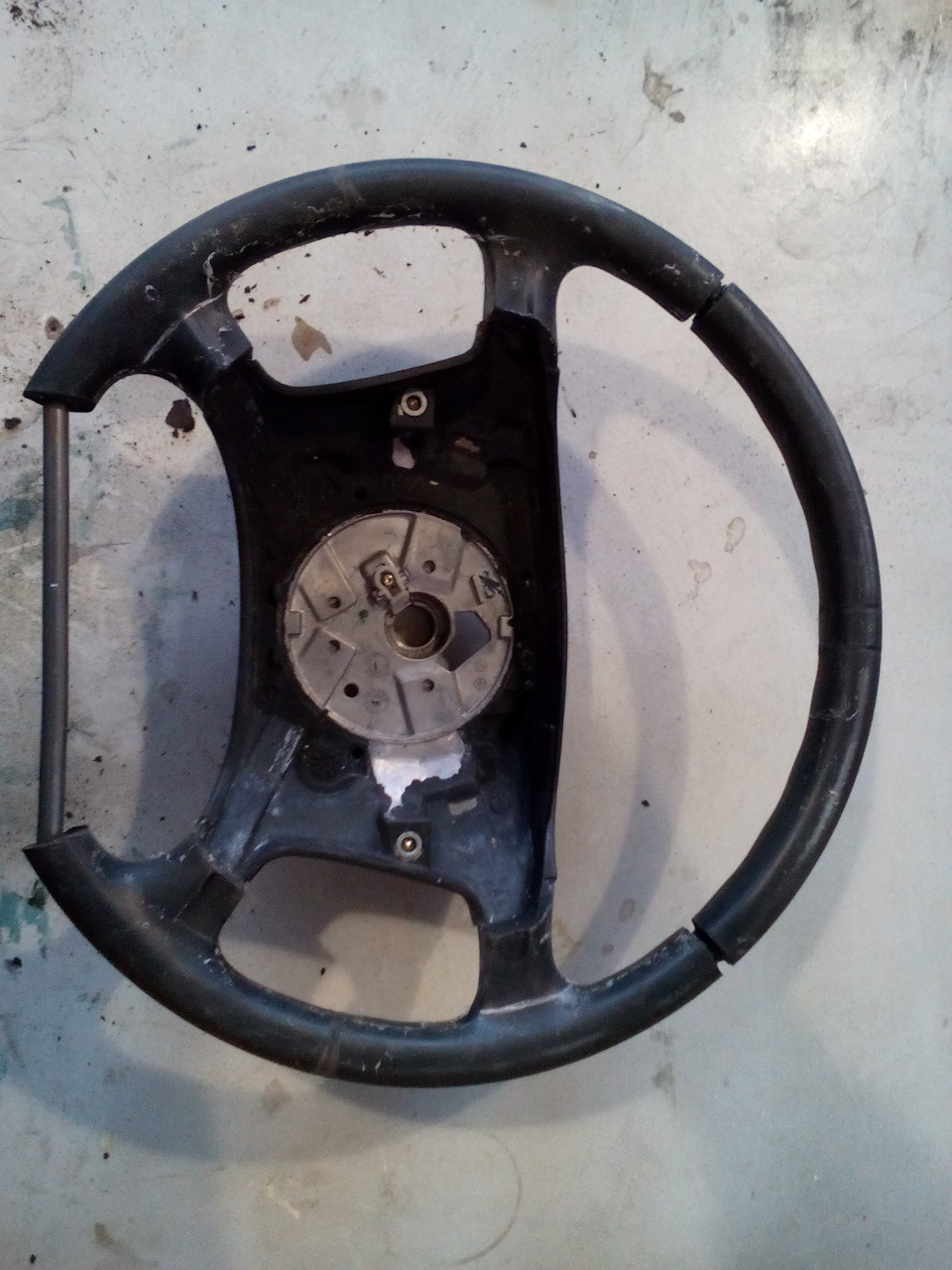

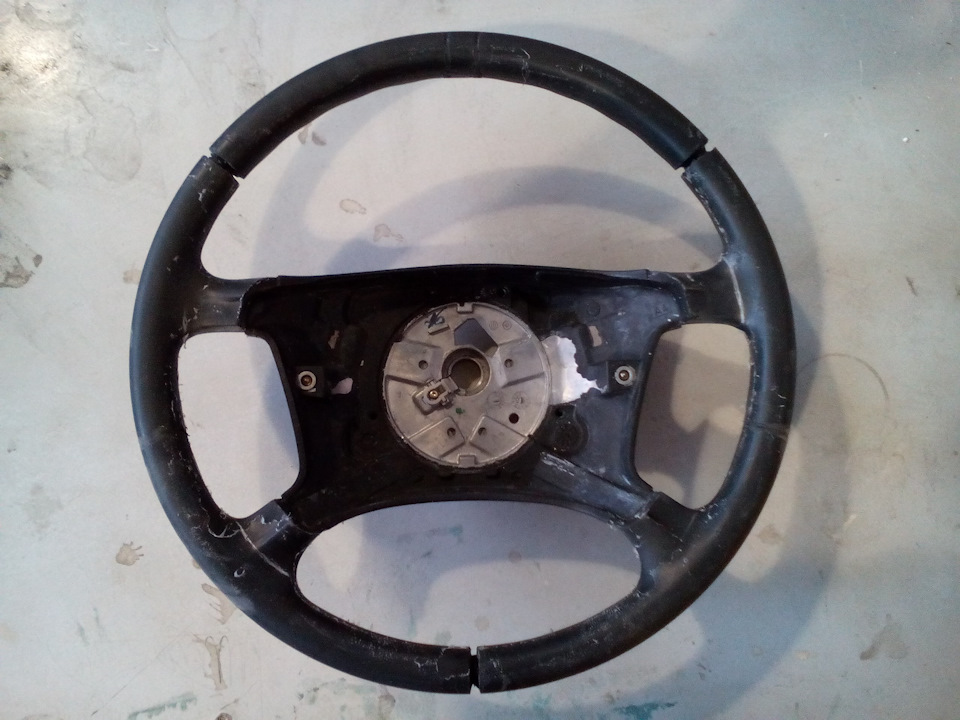

Это исходный руль, самый обычный, ничем не приметный, да еще и на халяву хД

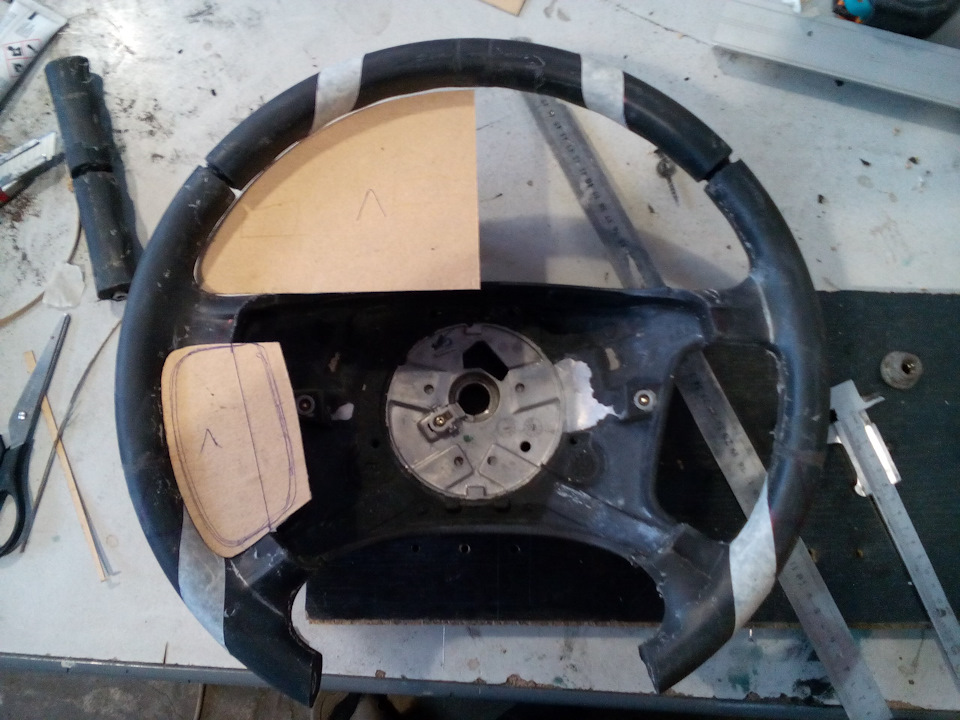

Уже каждый шаг не буду описывать, по фоткам думаю и так понятно будет: из полистирола вырезаю закладные шаблоны, на обод полоски полистирола, т.к. обод анатомического руля шире чем обычный

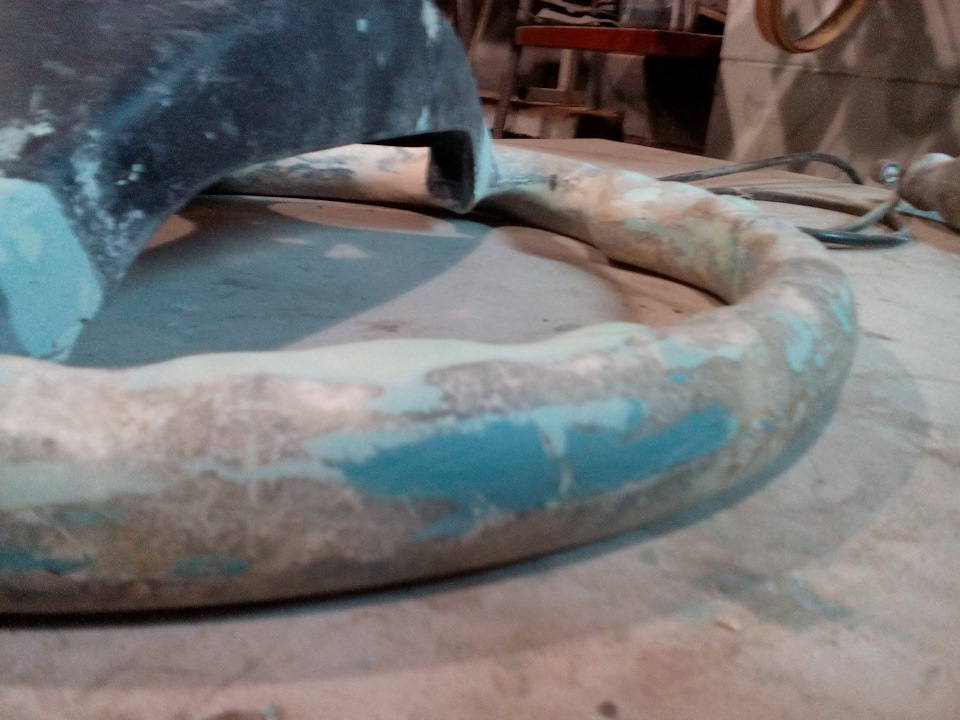

Ну а дальше начинается самое интересное. Делать надо, но вот беда… Упустил этот момент и в выводные негде было достать скульптурный пластелин для формы, так что пришлось использовать шпатлевку.

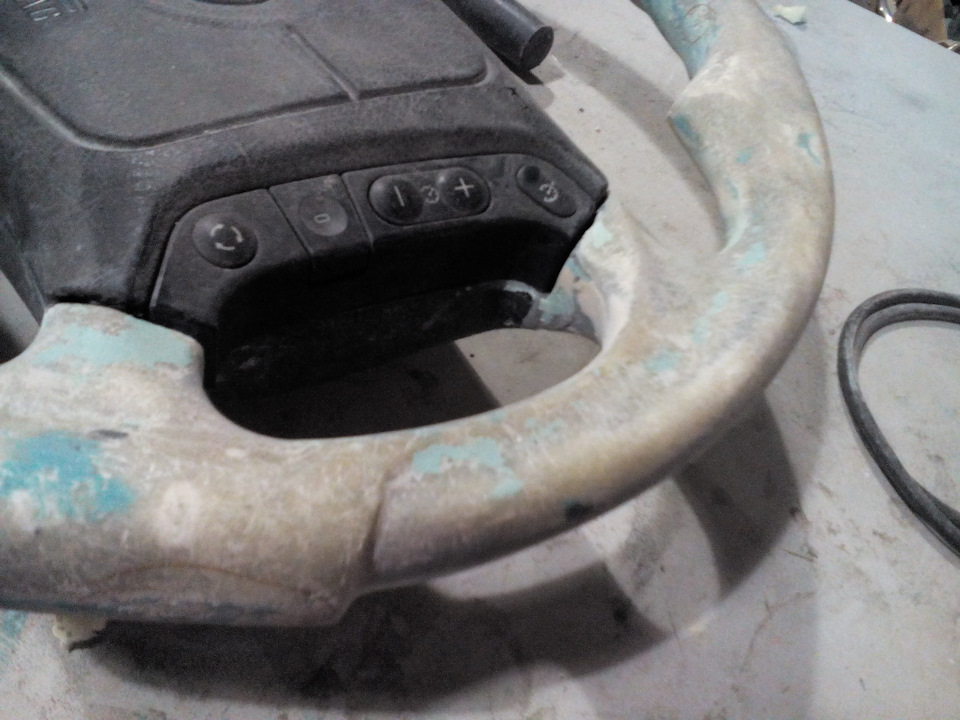

Ах да, думаю, что же не то… Нет фото с обратной стороны, там анатомия для пальчиков

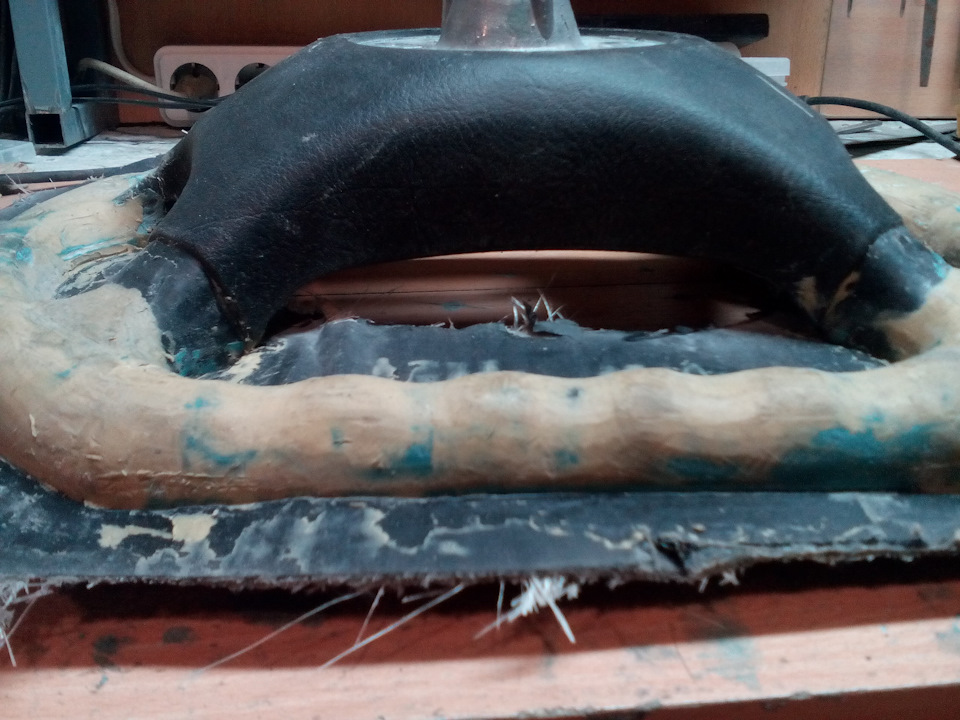

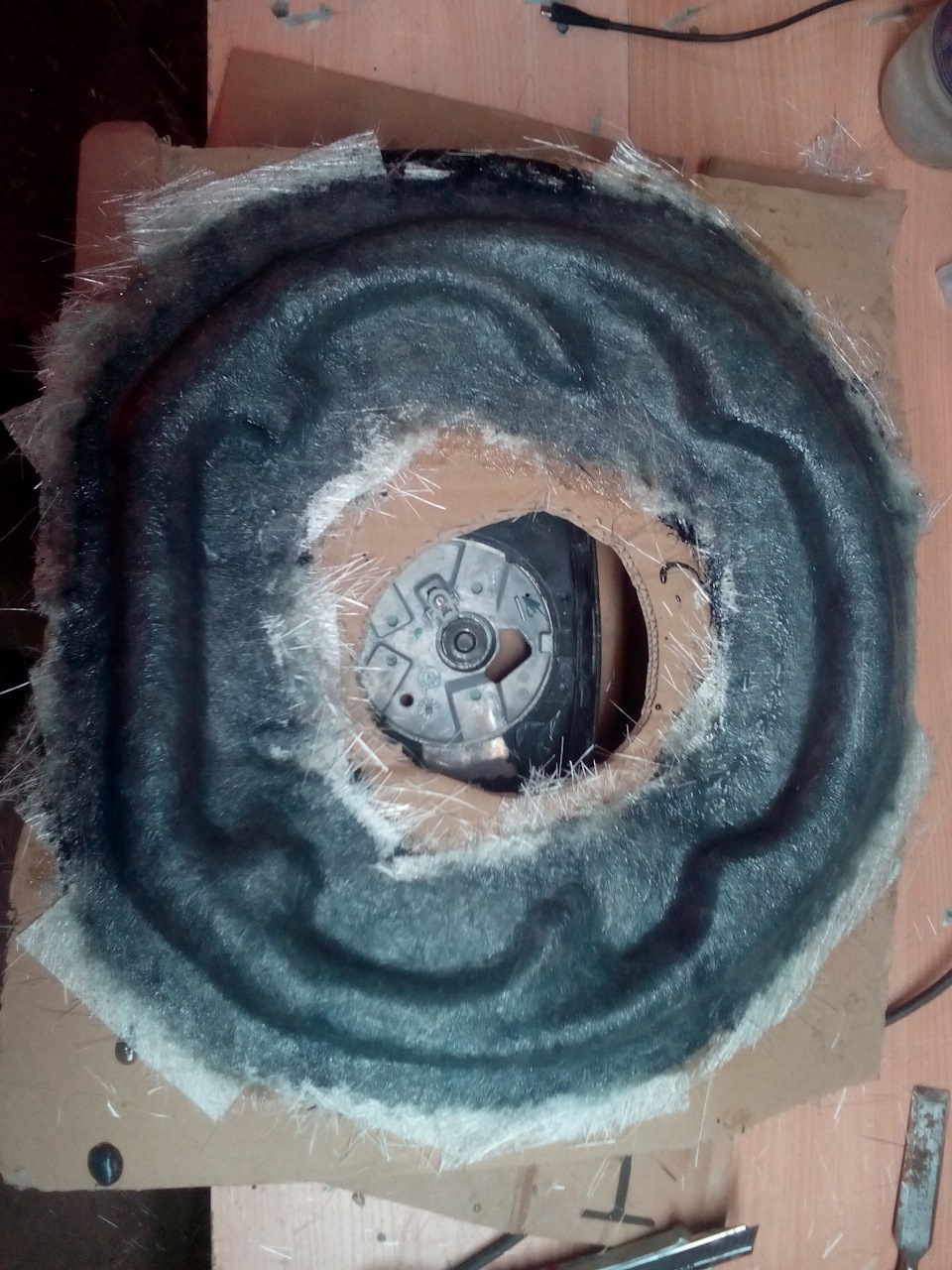

Когда матрица застыла, разъединяем пополам, с руля снимаем все лишнее что налепили, выклеиваем изнутри ( в мартие) из стеклопластика и снова одеваем на руль.
К сожалению, что-то задумался и не сделал фото этого процесса. Понять и простить.

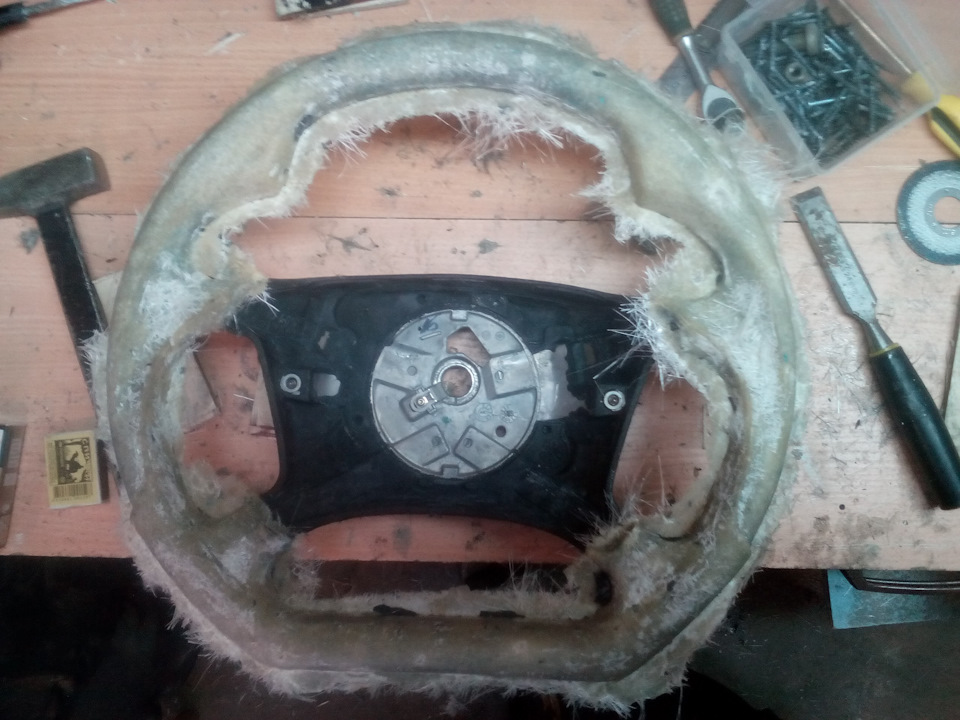

Когда все застыло — извлекаем наш руль и матрицу можно выкидывать. Вот как выглядит уже стеклопластиковый руль

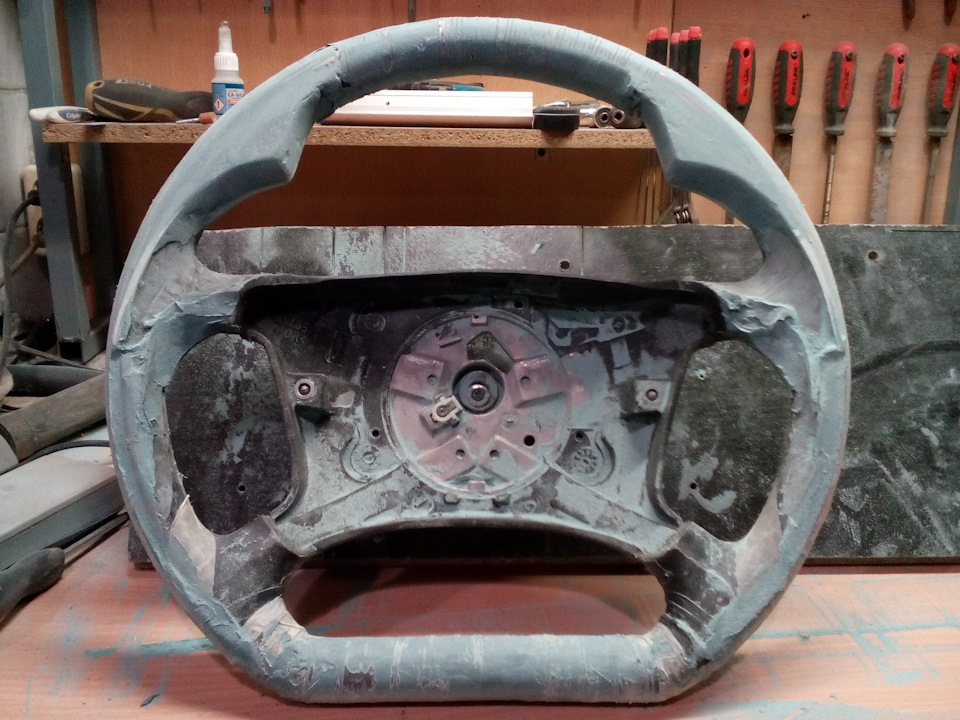

Дальше обрезается литники, выводится окончательная форма

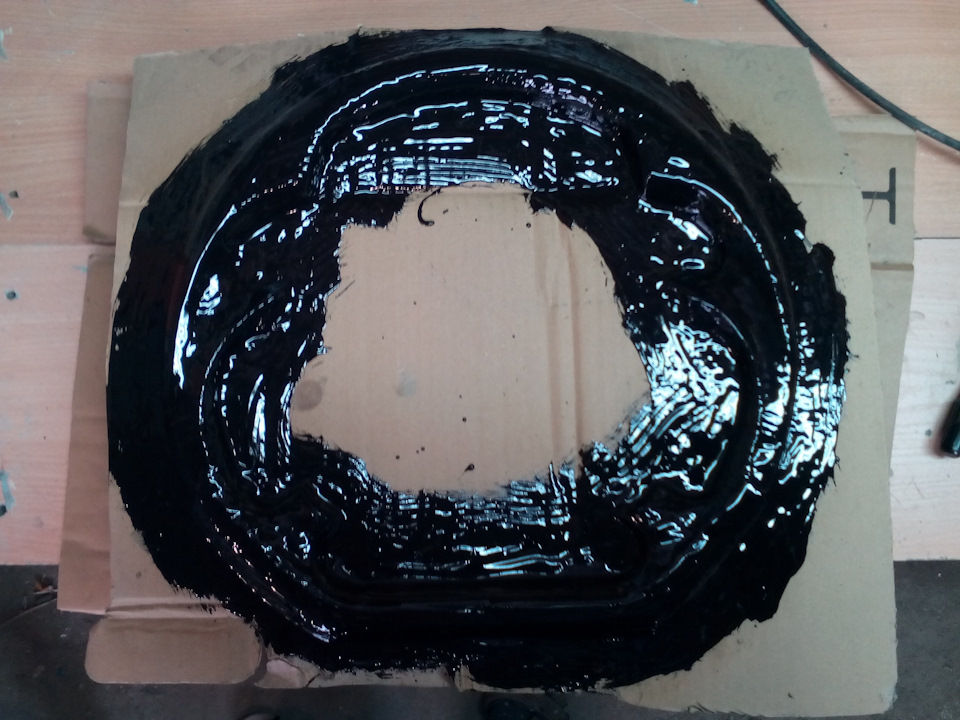

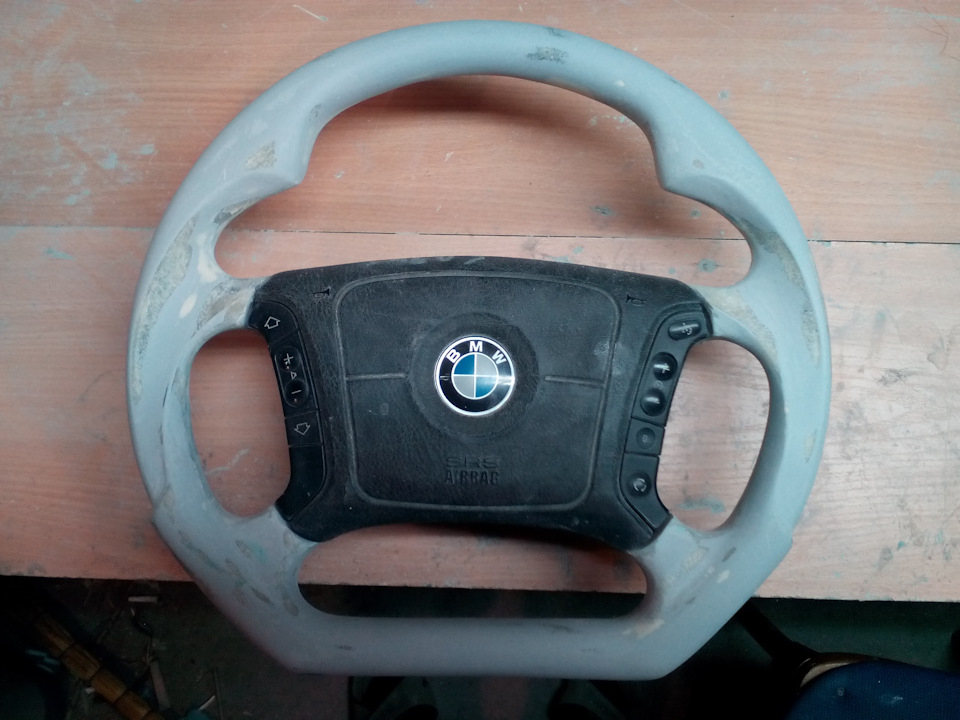

Грунтуется, вылизывается и готовится под уже хорошую матрицу.
И снова — моя задача тут слепить, а не перетянуть… Так что как оно перетянуто выглядит я скидывать не буду. Спасибо за понимание.
Современные (да и не только) рули не сильно диаметром отличаются, так что матрица которая у меня получиласьм- универсальная, если можно так назвать. Конечно, под каждый руль подгонять изделие надо, но это касается только подгонки к спицам (т.е. из этой матрицы можно и на 3-х лучевый руль сделать анатомию). По времени и затратам это гораздо удобнее чем держать на каждую модель свою матрицу…
Сообщества › Новый Салон › Блог › Перетяжка руля. Как сделать выкройку?
Иногда мне пишут и спрашивают как и чем я делаю выкройки для перетяжки руля и отвечать каждому поднадоело! Посему решил выложить коротенький пост на эту тему. Заранее извиняюсь, что пост неполный и готового результата руля тут не увидите, т.к. Айфонама разрядился. Но думаю и так все будет понятно.
Чтож, поехали…
имеем вот такой вот переделанный руль от Мазда
Первым делом нужно разметить места для укладки швов. Отмечаем белой голевой ручкой центр руля
От него с помощью металлической линейки отмеряем необходимое расстояние и ставим метку, то же самое в другую сторону, так же отмечаем оставшиеся швы
Далее прорисовываем полную окружностью шва на ободе руля так, как хочется их видеть. Самый простой вариант — перпендикулярно ободу. В нашем случае швы будут горизонтальными
Прорезали все швы, теперь берём отвертку и выковыриваем резину
Далее понадобится вот такой вот специнструмент
С помощью него доводим канавки до такого вот состояния
Все, все канавки готовы
С тем, что происходит дальше согласятся не все, кто то говорит так нельзя, так не удобно, лучше скотчем и т.д. Я на истину не претендую, я делаю так и все две стороны этого процесса в лице меня и клиента довольны…
Короче, берём шкурку и вышкуриваем поверхность обода до матового состояния. Теперь берём вот такой вот клей
Разводим его растворителем до состояния типа жидкого кефира и, предварительно обезжирив обод, промазываем его этим жидким клеем. Ждём 5 минут, теперь ручкой рисуем линию внутреннего шва
и наносим второй слой клея уже обычной консистенции. Почему сначала линию, а потом слой клея? Так эта линия не сотрется от влажным рук и др. воздействий. Получаем вот это
Теперь берем сантиметровую ленту и делаем замеры для вырезки заготовок кожи. Меряем длину сегмента по внешней поверхности обода и окружность обода в самом широком месте каждого сегмента. Согласно этим размерам режем заготовки из кожи, так, чтобы кожа тянулась вдоль обода, при этом обязательно по лицу кожи рисуем линию по центру заготовки вдоль.
Промазываем все заготовки клеем и даём ему высохнуть.
Теперь собственно сам процесс снятия выкроек. Берём одну из заготовок кожи и прикладываем Ее к ободу так, чтобы прорисованная на коже линия соответствовала центру на ободе руля, при этом кожа должна зайти на соседний сегмент. Слегка точечно прогреваем кожу на границе сегментов и прижимаем Ее к ободу. Тут главное не переусердствовать и не прогреть очень сильно и очень много, иначе потом возникнут проблемы со снятием кожи с руля. 1 кВ.см слегка прогретой кожи достаточно для нормальной фиксации. Теперь берём кожу и сильно натягиваем Ее вдоль соответствующего сегмента, и слегка отпускаем обратно чтобы избежать избыточного напряжения и деформации рисунка на коже, и в таком положении также точечно фиксируем с помощью фена. Вот что получается в результате этих манипуляций
Кусок кожи фиксирован, ровняем заготовку так, чтобы линия на коже шла четко по центру обода. Переворачиваем обод внутренним швом к себе и, слегка натягивая кожу, отмечаем места стыков и линию стачного шва, которая легко прощупывается через кожу пальцем.
Кто то на этом этапе рисует все швы и сразу готовит выкройку, но я на этом этапе помечаю только в области статных швов, остальные размеры снимаю потом…
В общем, нарисовали линии сточных швов, и набросали границы выкройки с небольшим запасом, снимаем кожу и получаем примерно это
Так повторяем со всеми сегментами…
Вот фото того места, где фикировался край кожи, тут я немного переборщил, можно не так усердно фиксировать
Эти лохмотья перед обтяжкой лучше убрать с помощью шкурки легкими движениями. теперь обрезаем кожу с припуском на шов.
Когда будем шить нужно сшить так, чтобы эта нарисованная линия шва осталась видна, т.е.шкурка получится чуть больше, что потом позволит втянуть сточные швы в канавки. Когда все сшили — натягиваем шкурку на руль, укладываем швы в канавки и фиксируем их там с помощью толстой нитки, накрутив Ее вокруг статного шва, при этом шов равномерно вдавливается в канавку. Зафиксировав все швы приступаем к окончательной подгонке шкурки руля. Просто заворачиваем кожу внутрь обода и рисуем на внешней стороне кожи линию, которая соответствует линии нарисованной на внутренней части обода руля. Для облегчения работы в сложных местах кожу можно слегка фиксировать феном. Как прорисовали линии — отрезаем лишнее по этим линиям. Вот и все, выкройка готова! Вот как то так! Надеюсь не зря писал столько букафф и кому нибудь данный пост окажется полезным…
