На данной странице представлена подборка макетов полей для проведения тренировок и соревнований в рамках курса робототехники. Все представленные макеты содержат краткую характеристику и уменьшенное изображение. Нажав на изображение поля, вы скачаете файл макета, который затем можете распечатать в цифровой типографии.
Макет поля для подготовки и проведения соревнований в дисциплинах Сумо и Кегельринг
В дисциплине Кегельринг робот должен за наименьшее время вытолкнуть кегли (жестяные банки для напитков 0,33 л.), расставленные внутри круга, за пределы черной линии.
В дисциплине Сумо робот должен вытолкнуть соперника из зоны круга за пределы черной линии.
Размер поля: 1250×1250 мм.
Файл макета в формате Adobe Illustrator.
(для просмотра макета можно воспользоваться программой Adobe Acrobat Reader)
Макет поля для отработки скоростного движения вдоль черной линии и проведения соревнований
Поле позволяет одновременно стартовать двум роботам. Правила соревнований предполагают, что робот должен пропустить соперника, находящегося на перекрестке.
Размер поля: 2400×1200 мм.
Файл макета в формате Adobe Illustrator.
(для просмотра макета можно воспользоваться программой Adobe Acrobat Reader)
Макет поля для отработки алгоритмов движения вдоль черной линии
Поле содержит множество перекрестков и извилистых линий. Правила соревнований предусматривают проезд по заданной траектории за наименьшее время.
Размер поля: 2440×1220 мм.
Файл макета в формате Adobe Illustrator.
(для просмотра макета можно воспользоваться программой Adobe Acrobat Reader)
Макет поля для отработки алгоритмов движения вдоль черной линии
Поле в дополнение к перекресткам и извилистым линиям содержит блоки инверсной линии (белая линия на черном поле) и штриховую разметку. Правила соревнований предусматривают проезд по заданной траектории за наименьшее время.
Размер поля: 2440×1220 мм.
Файл макета в формате Adobe Illustrator.
(для просмотра макета можно воспользоваться программой Adobe Acrobat Reader)
Раскладное поле своими руками
29 октября 2014
Информация
ИнформацияТекст
Доброго времени суток.
Хочу поделиться опытом создания раскладывающегося поля для настольных игр. Встречал на форумах обсуждения данного вопроса, но как то особого интереса не проявлял. И вот недавно нашел у себя фишки от игры «Сражение» (она же «Стратего»), изданной в 90-х годах. Фишки атмосферные, выполнены в виде башенок. Поле где-то потерялось. В детстве мы очень часто играли в эту игру, и вот я решил сделать поле и сыграть.
В последнее время я экспериментировал со вспененным ПВХ (сделал игрушку Hive), поэтому решил из него же сделать основу для поля.
Итак: распечатал чей-то очень красивый редизайн поля, подготовил инструмент и приступил.
Можно распечатывать на самоклейке или на обычной бумаге — большой разницы нет, так как всё равно поле будет ламинироваться плёнкой и лист не отклеится.
Необходимо приклеить лист с изображением на ПВХ. Важно соблюдать одно правило: лист приклеивается не полностью, по той стороне, где будет проходить сгиб поля, сантиметров 10 не приклеиваем.
Затем отрезаем кусок ПВХ с наклеенным изображением ровно по краю листа.
Таким образом изготавливаем все части поля, но помните, что не приклеиваем лист с рисунком полностью по стороне сгиба поля.
Следующим этапом прикладываем части будущего поля друг к другу, отгибаем неприклеенную часть рисунка и проклеиваем сгиб обычным канцелярским скотчем (я делал три слоя). Эту операцию лучше делать вдвоём, так как надо кому-то держать края листов, а кому-то клеить скотч. Но можно сделать, как на фото — зафиксировать листы каким-нибудь предметом. Как показывает практика, обычный канцелярский скотч со временем становится менее гибким и более ломким, поэтому все дальнейшие поля проклеивал армированным скотчем, который по прошествии длительного времени не теряет эластичность.
Обрезаем лишний скотч, приклеиваем полностью листы с рисунком к ПВХ и закатываем поверху прозрачной плёнкой. Сделайте небольшие напуски и заверните плёнку на тыльную сторону поля.
Всё, поле готово. Работа занимает не больше часа времени. С многосоставными полями чуть больше забот.
Теперь можно наслаждаться игрой.
А вот пример многосоставного поля для Dice Town:
Изготовление макетов футбольных полей и стадионов любой сложности
Здравствуйте! С вами Top 3D Shop и в этой статье мы рассказываем о создании макетов футбольных полей и стадионов любой сложности с использованием 3D-технологий. Узнайте больше о том, как современные методы производства помогают развивать один из самых популярных видов спорта.
Содержание
О компании
Важная часть успеха каждой компании – правильно выстроенная бизнес-модель, учитывающая потребности клиентов. Комплексный подход к покупателю, глубокий и профессиональный анализ его задач не только на текущий момент, но и с перспективой развития, поддержка и обучение специалистов заказчика на всех этапах жизненного цикла продукта – вот что отличает Top 3D Shop на рынке поставок высокотехнологичного оборудования в сфере роботизации производства и 3D-технологий.
Среди наших покупателей и клиентов — тысячи человек и многие организации, в числе которых:
Московский авиационный институт
Отдел услуг компании Top 3D Shop
Современное макетирование невозможно без использования высоких технологий. Специалисты отдела услуг компании Top 3D Shop используют весь арсенал современных способов изготовления архитектурных макетов – начиная от оцифровки бумажных чертежей и 3D-сканирования существующих сооружений, и заканчивая 3D-печатью, лазерной обработкой материалов, фрезерованием и литьем под давлением. По желанию заказчика, любой макет может быть оборудован подсветкой, движущимися элементами и защитным кофром для транспортировки.
Сотрудники отдела услуг компании дадут исчерпывающую консультацию по реализации идеи любого макета в офисах компании в Москве и Санкт-Петербурге. Узнайте больше из статьи «3D-технологии в архитектурном макетировании».
Создание макетов футбольных полей и стадионов любой сложности
Слово «стадион» происходит из Древней Греции. Олимпийцы соревновались в беге на расстояния, измеряемые в «стадиях» (один стадий, или одна стадия, это 190±5 м), что и дало название объектам для спортивных состязаний. Древнегреческие стадионы строились в виде чаши – поля для состязаний, окруженного земляными насыпями. На насыпях располагались места для зрителей, VIP-ложи имели каменные сиденья. Формат стадионов практически не изменился с тех пор.
В XX веке футбольные стадионы было принято делать более универсальными, с беговыми дорожками вокруг поля. Архитекторы 21-го века считают, что это удаляет зрителей от игрового поля, снижая эффект присутствия, поэтому, например, в рекомендациях UEFA по строительству новых футбольных арен, советуется устанавливать трибуны как можно ближе к игровому полю.
Строительство футбольных стадионов хорошо не только для спорта, но и для мест, в которых они расположены, так как помогает воспитывать подрастающее поколение в духе честной спортивной борьбы, поддерживать и развивать местную спортивную инфраструктуру, а также служит источником дохода для всех видов местного бизнеса.
Создание хорошо проработанного макета футбольного стадиона с прилегающей территорией позволяет оценить инвестиционный потенциал вновь строящегося или реконструируемого объекта, заранее определить «узкие места» и согласовать с общественностью план строительных работ. Зачастую макет размещают в кассе стадиона, чтобы показать зрителям план мест.
Возможности
Архитектурное моделирование футбольных стадионов стало очень важно в последние годы. В прошлом стадионы проектировались в первую очередь как инженерные сооружения, с меньшим упором на эстетику. Сегодня архитекторы все чаще стремятся строить конструкции, которые не только функциональны, но и красивы.
Емкость футбольного стадиона – один из главных параметров. UEFA рекомендовало (до эпидемии коронавируса) рассчитывать количество посадочных мест таким образом, чтобы трибуны оказывались максимально заполненными – это оказывает положительное психологическое влияние как на игроков, так и на самих зрителей, а также позволяет продавать как можно больше билетов. Также нужно принять во внимание правила УЕФА и ФИФА, устанавливающие минимальную вместимость футбольных стадионов для состязаний различных уровней.
Важно иметь полную картину окружающей стадион транспортной инфраструктуры, чтобы оценить доступность для населения и аварийных служб. Сама площадка стадиона должна иметь тщательно продуманные и простые маршруты подъезда, соединяющие их с основной дорожной сетью.
С точки зрения пешеходной доступности, безопасные и просторные тротуары и площади вокруг стадиона обязательны для размещения большого количества людей в дни проведения игр. Пешеходные маршруты должны обеспечивать легкий доступ ко всем частным и общественным транспортным средствам, включая автомобили, вокзалы, метро, трамваи и автобусные остановки, стоянки такси и т.п. Зрители должны иметь возможность легко попасть на стадион и без затруднений его покинуть. Макетирование футбольных стадионов позволяет наглядно оценить все перечисленные моменты.
Преимущества, по сравнению с изготовлением вручную
Быстрое прототипирование способно превратить дорогой ручной труд по созданию макетов зданий и сооружений в более дешевое цифровое производство. Хотя некоторая доля ручного труда, например — для сборки и окраски макета, монтажа световых элементов и механики, — по-прежнему будет использована, ее доля будет минимизирована. Такой подход позволяет существенно сократить сроки производства и его стоимость, при одновременном увеличении качества изготовления и детализации.
О преимуществах использования аддитивных технологий в 3D-макетировании, особенностях работы с Top 3D Shop, сроках изготовления, применяемых технологиях, порядке заказа, используемом оборудовании и материалах читайте в статье «3D-технологии в архитектурном макетировании».
Практические примеры
Макет Токийского национального стадиона по проекту Zaha Hadid
Задача
Проект Национального стадиона в Токио на 80 000 мест, напоминающего по форме велосипедный шлем — чудо инженерии, пример генеративного дизайна, — в нем практически нет прямых линий. Созданный в известной архитектурной компании Zaha Hadid, он вызвал восхищение у фанатов спорта. Несмотря на то, что этот проект победил на конкурсе Олимпийского стадиона Токио в 2020 году, из-за высокой оценочной стоимости строительства в 1,3 миллиарда фунтов стерлингов его создание пока находится под вопросом.
Решение

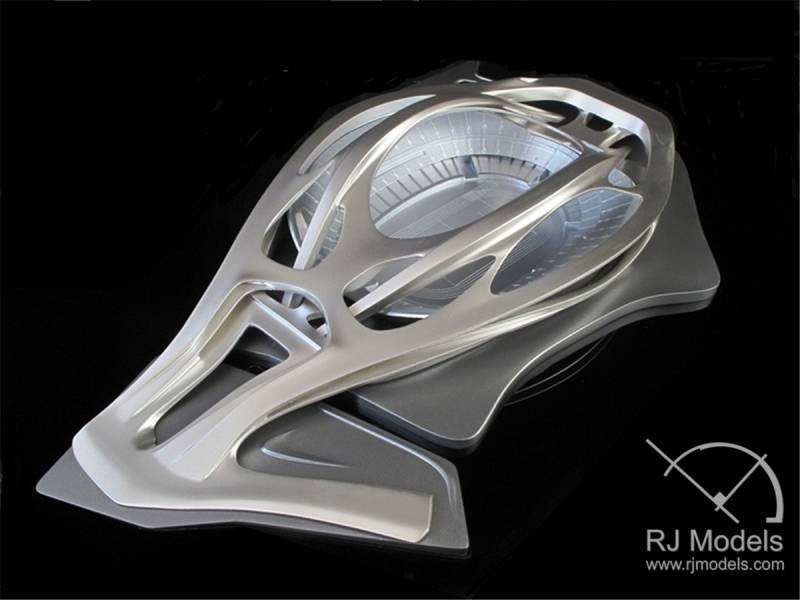

Для создания макета Zaha Hadid привлекла компанию RJ Models. Чтобы точно донести до конструкторов свой замысел, макетчикам были переданы не только чертежи будущего стадиона, но и черновые наброски архитекторов, то есть эскизы в виде рисунков.
Размеры
Размеры макета составили 500 x 350 мм, а масштаб 1:1000.
Технология изготовления

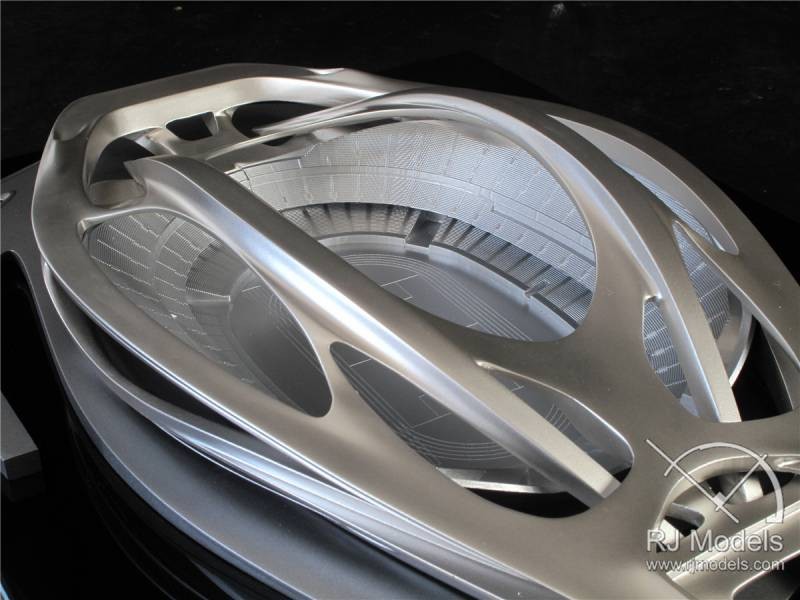

Все детали макета полностью напечатаны на 3D-принтере и покрашены металлизированной краской, что позволило точно передать замысел архитекторов.
Макет изготовлен за 21 день.
Макет стадиона Кувейтского университета
Задача

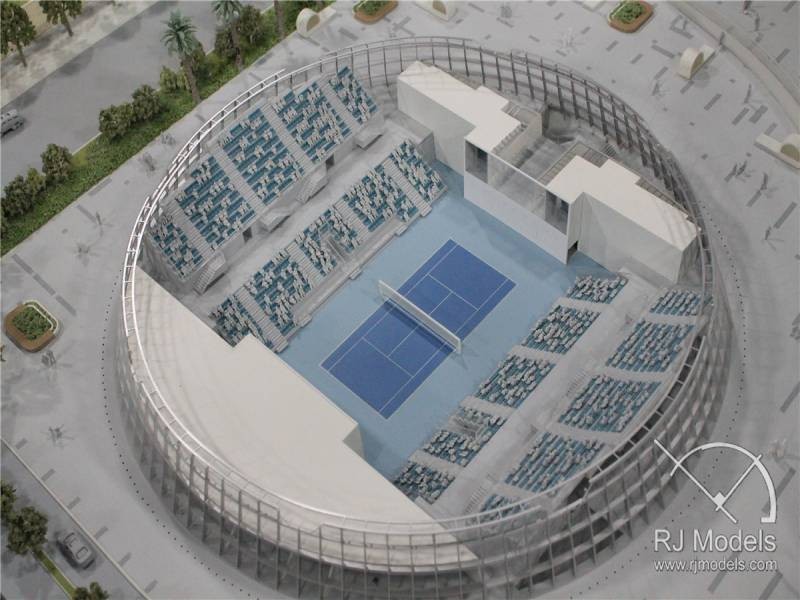

Макет спорткомплекса Кувейтского университета Сабах аль-Салем, включающего в себя футбольный стадион на 15 000 мест, теннисный корт с трибунами и тренировочные поля, был предназначен для презентации проекта архитектурной компании SOM.
Решение

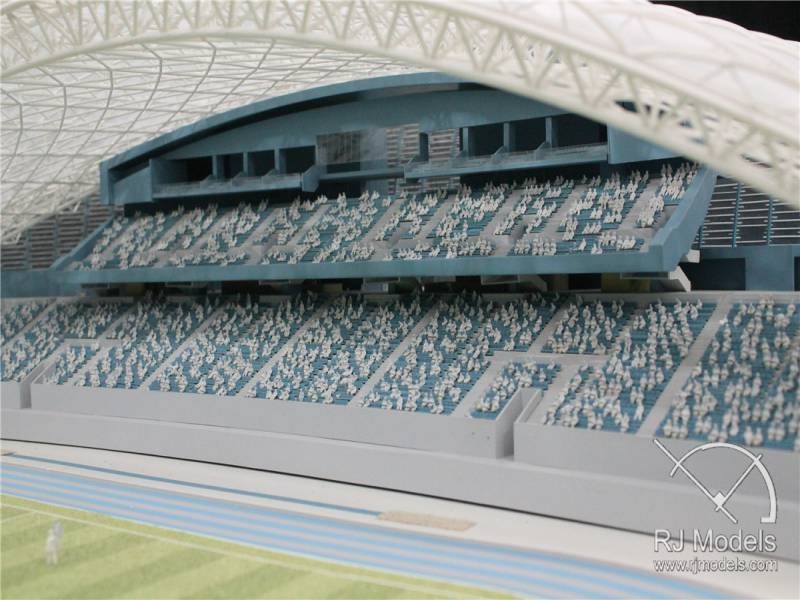

Спроектированный футбольный стадион, окруженный эспланадой с рестораном и розничными торговыми точками, состоит из большого футбольного поля, опоясанного легкоатлетическими беговыми дорожками, с двумя крышами над двумя основными трибунами. Также в проекте — несколько VIP-залов и тренировочных помещений в подтрибунном пространстве. Все эти элементы были представлены на макете стадиона.
