Как сделать маленький мощный фонарик
Как сделать маленький мощный фонарь на аккумуляторе сотового телефона
Шаг первый. Собираем фонарь.

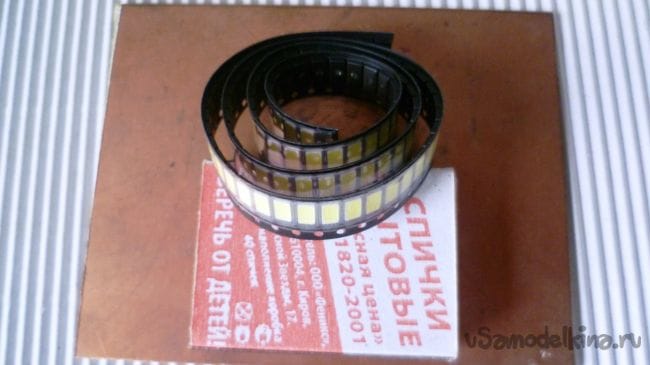

Из куска двухстороннего фольгированного текстолита с помощью резака сделал печатную плату(или можно вытравить химическим способом). Печатная плата заодно будет служить теплоотводом для светодиодов.Размеры ее произвольные-зависит от вашего корпуса фонаря. Расстояние между дорожками лучше сделать пределах 3 мм.

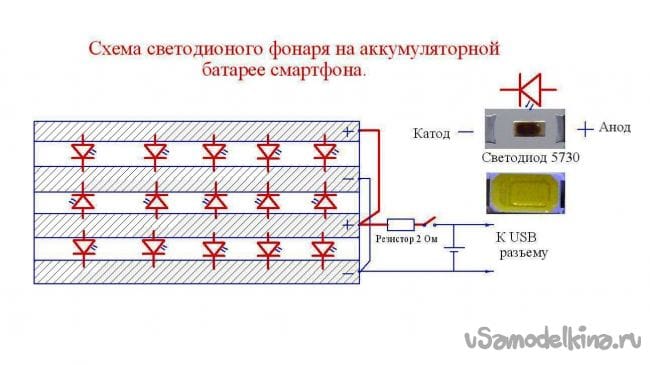

Далее зачищаем плату мелким наждаком и залуживаем дорожки. Припаиваем светодиоды согласно схеме. Можно припаять с помощью паяльника или термофена или просто на утюге. На разогретый утюг аккуратно положим плату с предварительно расставленными светодиодами. Когда припой расплавится откорректировать при необходимости положение светодиодов. После аккуратно снять плату для охлаждения.
Припаиваем соединительные провода и перемычки. С обратной стороны платы подпаиваем USB разъем для зарядки аккумулятора.

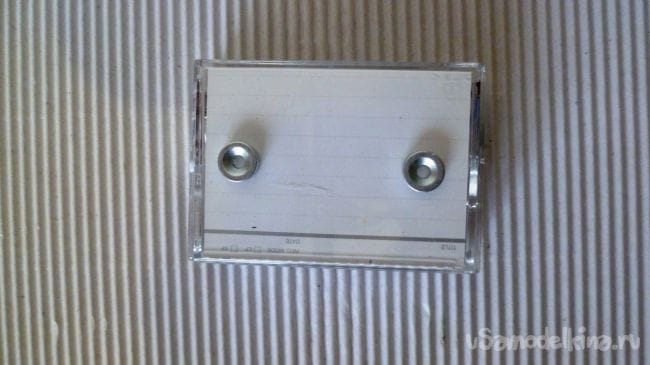

В прозрачной пластмассовая коробке от видеокассеты делаем отверстия для выключателя и USB разъема, затем устанавливаем печатную плату и аккумулятор-фонарик готов. С задней стороны коробки на клей посадил два магнита. Это даст возможность прикрепить при необходимости фонарь к железной плоскости в машине, электрошкафе и т.д.
Шаг второй. Испытание фонаря.

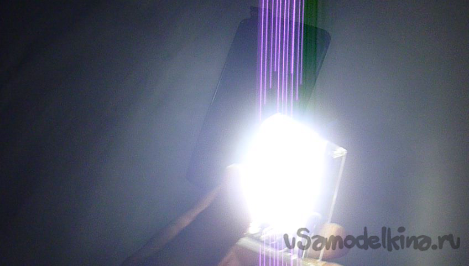

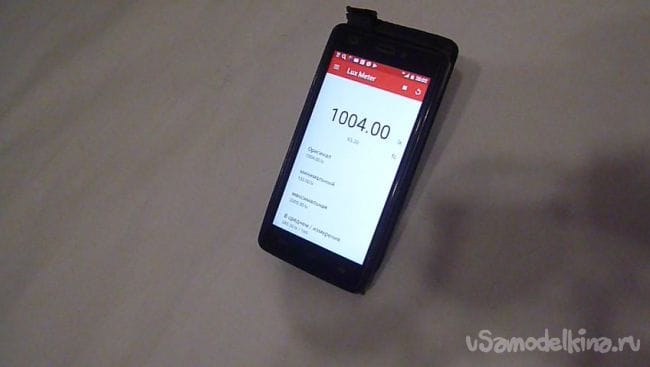

Интересно было замерить световой поток фонарика. С помощью приложения Luxmeter установленного на телефон провел приблизительные измерения. На расстоянии 1 метр световой поток составил 1000 lх что сравнимо с лампой накаливания 70Вт. Вполне неплохо для такой крохи. Ток потребления составил 200 мА.
Модную в наше время плату зарядки литиевых аккумуляторов TP4056 применять в данном случае необязательно так, как в аккумуляторе в основном установлен контроллер заряда. Это устройство рассчитано на нижнее напряжение 2,2 Вольта-верхнее 4,3 Вольта. С другой стороны модуль TP4056 имеет свой USB разъем позволяет зарядить аккумулятор от любого источника с напряжением 5 вольт. Этот фонарик можно применить также в виде ночника, подсветки в шкафу или маленьком помещении(подключив вместо выключателя нормально- разомкнутый геркон, магнит установить на дверке). В общем на что фантазии хватит. Подробнее можно посмотреть в видео
Переносной дальнобойный фонарь на светодиодах или как сделать ручной сверхмощный прожектор на аккумуляторах своими руками
В своей статье я расскажу вам, как сделать безумно яркий аккумуляторный светодиодный фонарь, и превратить ночь в день своими руками.
Большинство из нас пользуется фонарями в походах, для ночных прогулок или просто, когда выходит в темноту. Обычно эти фонари мы покупаем в хозяйственных магазинах, и они светят достаточно тускло. Чтобы исправить это, я придумал и собрал сверхмощный фонарь, который подходит для освещения дороги ночью, создания крутых фото и видео эффектов (вроде светящихся сфер в научной фантастике), освещения рабочей площадки и много другого и все это за разумную стоимость.
Шаг 1: Используемые материалы
Даю список использованных мной материалов, можно взять такие же или подобрать что-то похожее.
Также вам понадобятся провода, клеммная колодка, предохранители и держатели для них, припой, термоусадка и тд.
Получившийся дальнобойный фонарь выйдет примерно втрое дешевле, чем магазинные аналоги. И не забывайте, что аккумулятор и зарядное устройство можно использовать в других приборах. Также во время сборки ручного фонаря вы приобретете новые знания и опыт, а это бесценно.
Шаг 2: Основные рабочие моменты сборки фонаря
Так как диод в нашем прожекторе потребляет огромное количество энергии, вплоть до 100 Вт (33 В и 3 А), он отдает очень много тепла, поэтому ему нужен серьезный теплоотвод. Тот, что я указал в своем списке может показаться вам чересчур большим, и так оно и есть, но и наш фонарь сам по себе «чересчур».
Чтобы обеспечить энергией этого «зверя» вам понадобится мощный аккумулятор, для приборов с высоким энергопотреблением, также он должен быть легким и компактным, ведь мы с вами как-никак переносной фонарь делаем, — свинцово-кислотные сразу отпадают. Этим требованиям отвечают литий-полимерные аккумуляторы. Такие обычно устанавливают на дронов и РУ-модели. Они небольшие, легкие и их можно быстро разрядить – то, что надо для нашего фонаря. Я установил в свой фонарь 11,1В аккумулятор (ссылка выше).
Индикатор разряда необходим для предотвращения глубокого разряда, ввиду чувствительной внутренней химии литий-полимерных аккумуляторов такой индикатор необходим. Каждый элемент аккумулятора будет заряжаться при напряжении до 4,2В на каждый элемент, и не ниже 3В. Если напряжение опустится ниже 3В, оно быстро упадет до 1В, это повредит элемент. Мы предупредим это, установив индикатор разряда на 3,2В (раздастся звуковой сигнал) с помощью кнопки наверху. Но если по какой-то неизвестной причине напряжение упадет ниже 3,2В, быстро поставьте аккумулятор на зарядку на наименьший уровень заряда, это позволит восстановить аккумуляторный элемент с минимальными повреждениями.
В своем фонаре я установил два выключателя – один, главный, на общее питание, второй – только на диод. Я сделал это для того, чтобы при выключенном свете система охлаждения, индикатор разряда и цифровой вольтамперметр продолжали работать. Так я могу видеть напряжение в аккумуляторе с включенным или выключенным светом, кроме того, мне нравится слушать, как мой прибор шумит при включении главного выключателя.
Шаг 3: Монтируем диод к теплоотводу
Чтобы начать монтаж, нанесите на диод термопасту, как показано на картинке сверху (так как применение термопасты имеет много противоречивых отзывов, вы можете этого не делать). После этого я прикрутил винтами алюминиевый теплоотвод, лежавший у меня без дела, к диоду, и закрепил их на большом теплоотводе, как на другой картинке выше.
Не закручивайте гайки слишком сильно, чтобы не погнуть диод.
Вы можете приклеить линзу с рефлектором на этом этапе, используя эпоксидную смолу.
Шаг 4: Корпус
Корпус я взял от старого сломанного фонаря. Сначала я достал его содержимое – две лампочки от автомобильных фар и две небольшие свинцовокислые батареи. Потом я немного модифицировал корпус, чтобы уместить в нем новое содержимое. Для этого мне понадобились: термоклей, эпоксидная смола, наждачная бумага и гравер.
Сначала я удалил некоторые суппорты с помощью гравера. Потом я произвел предварительную сборку всех деталей и присоединил провода к рефлектору, лишнюю длину проводов я отрезал позже. В таких случаях всегда помогает эпоксидная смола. Теперь нужно попробовать, как собранные детали помещаются в корпусе, у меня все уместилось отлично. Затем я прорезал вентиляционные отверстия для кулера и закрыл их куском решетки от динамика старого сломанного айпода. Еще я прорезал и зашкурил отверстия под цифровой вольтамперметр, индикатор разряда, главный выключатель и подстроечный потенциометр, и установил их и повышающий преобразователь, использовав для этого очень много термоклея, потому что внутри корпуса его не видно.
Потом я добавил несколько завершающих штрихов – застежки-липучки на аккумуляторе и на ручке фонаря, чтобы его удобно было крепить к чему-нибудь, и приклеил наклейки, которые пришли в комплекте с аккумулятором. Теперь пора заняться проводами.
Я думаю, не у всех будет такая роскошь, как уже готовый корпус для фонаря, и мне очень интересно, как вы решите эту проблему.
Шаг 5: Электропроводка
Я набросал примитивную схему электропроводки в фонаре. Когда вы будете монтировать проводку фонаря, оставляйте провода достаточно длинными, чтобы их хватило на размер корпуса. Я соединил большую часть проводов до того, как поместил все в корпус, но можно сначала разместить компоненты и после этого протягивать провода, это зависит от корпуса вашего фонаря.
На этом этапе вам понадобится клеммная колодка для соединений с землей и питанием, провода (12 или 14 американский калибр, для соединений с большой мощностью), 4А плавкий предохранитель и держатель для него, и другие мелочи.
Не забудьте все соединения прятать в термоусадку. Сначала припаяйте провод к гнезду коннектора XT60, последовательно соедините выключатель с заземляющим проводом, этот выключатель будет главным. Затем закрепите концы в клеммной колодке, создавая положительную и заземляющую линии (в зависимости от используемой вами клеммной колодки, возможно вам придется вести провода от каждого соединения к клеммам).

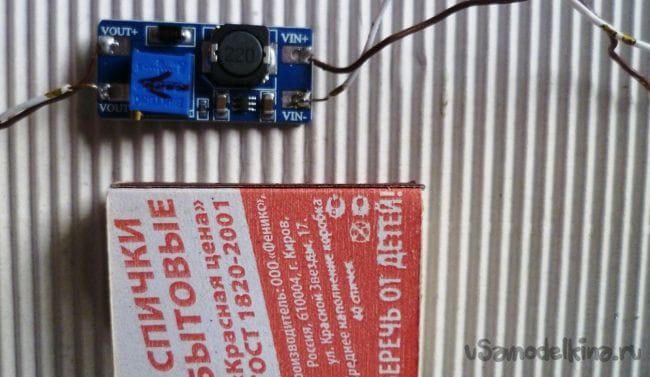

Повышающий преобразователь
Припаяйте провода питания и заземления к входам.
Выключатель соедините с держателем предохранителя и подключите к отрицательному выходу. Здесь мы подключим 4А предохранитель.
Для регулировки напряжения, идущего на диод, вам нужен будет доступ к потенциометру. Я для этого вывел уже имеющийся в преобразователе подстроечный потенциометр в доступ.
Цифровой вольтамперметр и диод
Соедините два тонких провода (красный с плюсом, черный с землей), чтобы запитать клеммную колодку. Черный провод большего диаметра соедините с отрицательным выходом повышающего преобразователя, после держателя предохранителя.
Желтый провод пойдет к отрицательному выходу диода. Красный провод большего диаметра пойдет к положительному выходу повышающего преобразователя.
Индикатор разряда
Чтобы подключить индикатор разряда, соедините балансировочный разъем с выводами от земли до третьего, перекусите заземленный провод и соедините с основным разъемом земли на клеммной колодке.
Шаг 6: Чего делать не надо
А вот список вещей, которых делать НЕ надо:
Преобразователи 1 и 2 (да, эту ошибку я совершил дважды не коротите выход – плата может потрескаться или обуглиться). Первый раз я задел провода, идущие к диоду. Когда я поднял напряжение на диоде, меня ослепило, и я случайно закоротил провода.
Преобразователь 3. Не спешите и не пытайтесь тянуть провода до того, как пайка полностью расплавится, иначе вы вырвете контактную площадку. Припой не содержит свинца и времени, чтобы он расплавился уйдет больше, чем у припоя 60/40.
Преобразователь 4. Не перепутайте случайно полярности входов. Будет фейерверк, обязательно.
Кроме этих ошибок, процесс шел гладко.
Шаг 7: Что я хочу изменить
Я планирую внести следующие изменения:
Также я планирую сделать уменьшенную водонепроницаемую версию своего фонаря, его корпус сам по себе будет теплоотводом. Об этом я сделаю отдельную статью.
Шаг 8: Галерея фотографий
Спасибо за то, что прочитали мою статью.
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Мощный светодиодный фонарь 2в1 из подручных средств
Доброго времени суток любители мастерить что-либо полезное своими руками. В сегодняшней статье мы с вами подробно рассмотрим, как сделать полезную походную и не только самоделку, а именно рассмотрим, как сделать мощный многофункциональный светодиодный фонарь своими руками из подручных средств. Данный фонарь за свои деньги будет довольно сильно превосходить свои заводские аналоги, а если собирать из б/у компонентов тогда итоговая его стоимость окажется совсем крошечной. С помощью данного фонаря вы бес проблем сможете освещать все что вам необходимо, неважно лес, трассу, поляну либо можно использовать как домашнюю лампу, когда дома нет электричества. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Ссылки на некоторые компоненты конструкции, вы можете найти в конце статьи.
Для данного многофункционального светодиодного фонаря нам понадобится следующее, а именно:
— Светодиодная полоса на 12 в
— Аккумуляторные батареи формата 18650 3 шт.
— Контроллер заряда и разряда аккумуляторных батарей
— Разъём питания
— Выключатель (двойной)
— Различные канализационные ПВХ фитинги (а именно пару труб, один переходник и одна заглушка)
— Светодиодная фара от квадроцикла/мотоцикла на 12 в
Так вот нам необходимо взять три батареи и разложить их в ряд, так как на фото ниже. Это нам необходимо, для того, чтобы знать какой длины рукоятку необходимо делать. Берём канализационный ПВХ фитинг необходимого диаметра и отпиливаем длину равную трем батарейкам. Важно чтобы оставался запас по длине для других компонентов и для соединения труб, то есть оставляем примерно по 5 сантиметров с каждой стороны.
Затем нам необходимо изготовить корпус для батарей, автор же изготовил что-то наподобие рамы. А именно взял более узкую трубу чем труба, используемая для рукоятки и распилили её вдоль на две равные половинки. На этой полукруглой в разрезе заготовке и будем крепить аккумуляторные батареи. Проверяем помещаются ли батареи в рукоятку вместе со своей только что выпиленной раме или нет.
Сразу после, в рукоятку установим светодиодную полосу. Такую светодиодную полосу на 12В можно приобрести в интернет магазине в Китае, на местном радио рынке или в магазине автозапчастей. Прикладываем светодиодную полосу вдоль рукоятки, примерно по центру трубы и обводим полосу маркером. Затем по контору вырезаем отверстие. Отверстие можно вырезать при помощи бор машины, ручного лобзика, раскалённого ножа или просто высверлить дрелью (что совсем не желательно). Вырезав отверстие, саму полосу пока не вклеиваем так как она может мешать сборке.
Далее нам необходимо подобрать для нашей корпусной трубы заглушку. На этой заглушке нам необходимо разместить выключатель и разъём питания. Размечем маркером места под проделывание отверстий, прикладываем компоненты к заглушке и обводим их маркером, далее проделываем сами отверстия. Отверстие для разъёма питания в нашем случае просто высверливаем дрелью, а вот с отверстием под прямоугольный выключатель придётся повозиться бор машинкой или ручным лобзиком. Затем уже устанавливаем ранее упомянутое компоненты.
После чего нам понадобиться светодиодный фонарь на 12В, которые обычно используется на мотоциклах квадроциклах и подобной технике. Откручиваем от взятого фонаря кронштейны крепления. И устанавливаем его в ПВХ трубу. Если как в случае автора, внешний диаметр фонаря превышает диаметр трубы, используемой для рукоятки, необходимо воспользоваться переходником для ПВХ труб разного диаметра.
Переходим к сварке аккумуляторных батарей. В идеале лучше всего сваривать аккумуляторы контактной сваркой через специальные соединительные металлические полосы. Если же у вас имеется только обыкновенный паяльник, то имейте в виду, что аккумуляторные батареи сильно боятся перегрева, в худшем случае это приведет к их возгоранию, в лучшем они просто выйдут из строя. Поэтому паяйте аккумуляторы быстро, хорошо прогретым паяльником и при этом используйте специальную паяльную кислоту. Аккумуляторы припаиваем последовательно.
После того как спаяли аккумуляторные батареи между собой, устанавливаем их на раму, изготовленную вами ранее. Закрепляем батареи при помощи термоклея и на всякий случай намотаем изоленты. И переходим к установке на свои места светотехники. Окончательно вклеиваем светодиодный фонарь и светодиодную полосу так как это показано на фото ниже.
Далее нам необходимо припаять к аккумуляторной сборке, контроллер заряда и разряда батарей (BMS). Ссылку на данный контроллер вы можете наблюдать в конце статьи. Хочется отметить что можно обойтись и без такого контроллера (и только со специально подобранным параметрам блоком питания для зарядки), но тогда срок службы ваших батарей будет сильно уменьшен. Данный контроллер может контролировать заряд каждой отдельной батареи и не дать вам перезарядить или переразрядить их. Подключать его следует по инструкции данной производителем.
После чего переходим к пайке всех электронных компонентов. Тут на самом деле ничего сверх сложного нет, все электронные компоненты будем соединять по схеме данной автором ниже, разобраться в схеме должен абсолютно каждый. Компоненты следует соединять следующим образом, а именно питание идет на прямую ко входу в «BMS», к выходу подключаем свет через выключатель, таким образом, чтобы в одном положении, например, горела лента, а в другом фонарь.
Далее необходимо все запихать во внутрь корпуса. Для защиты от воды и короткого замыкания рекомендую обработать все электронные компоненты специальным лаком, либо лаком для ногтей. Или вообще сделать хотя бы так как сделала автор, а именно залить все термоклеем и замотать изолентой. Затем плотно закрываем корпус, и желательно посадить все на герметик и тем самым у вас получится «водостойкий» фонарь.
Все готово! Заряжаем фонарь и начинаем его эксплуатировать. В итоге у нас получился универсальный многофункциональный водостойкий фонарь, который сможет не раз пригодится вам. Используя качественные высоко токовые аккумуляторы у вас получится яркий и долго работающий без дополнительной подзарядки фонарь. Тесты самоделки вы можете наблюдать на фото данных ниже либо в видео у самого автора данной самоделки
Вот видео автора самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
