Как сделать спектральные очки
Мастер-класс Поделка изделие Моделирование конструирование Спектрально-астральные очки МК Бумага Картон
Привет, Страна.
Наверняка каждый истинный Поттероман знает о спектрально-астральных очках, которые так любила носить Полумна Лавгуд. И сегодня я предлагаю Вам смастерить себе такие. С их помощью можно увидеть мозгошмыгов и другие интересные явления, а необычный дизайн и 3D-эффект смогут сделать их практичными и эксклюзивными. Ну что ж, начинаем?

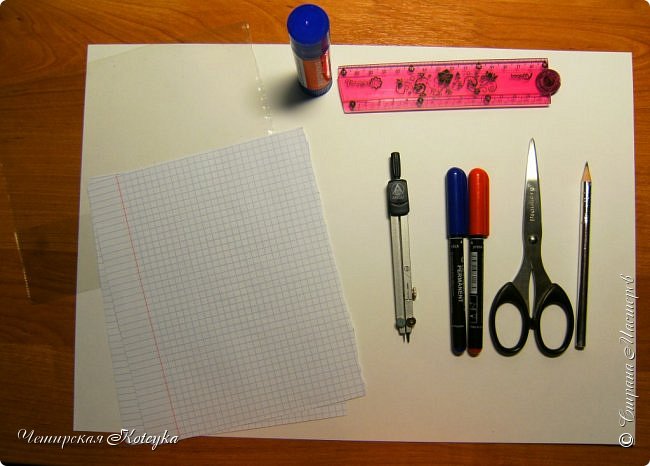

А вот и то, что нам понадобится для создания спектрально-астральных очков:
1. Бумага или картон формата А4
2. Тетрадные листы в клеточку
3. Обложка от тетради или прозрачная папка (. ТВЁРДАЯ. )
4. Карандаш
5. Ножницы
6. Клей-карандаш
7. Циркуль
8. Линейка
9. Синий и красный маркеры на спиртовой основе. (Именно на спиртовой, иначе они будут попросту скатываться с пластика)
10. Умелые руки и хорошее настроение.
Также неплохо будет держать рядом фотографию очков Полумны, дабы подсматривать как да что лучше сделать.
Снимем мерки.
1. Длина от переносицы до конца глаза (если так можно выразиться)
2. Длина будущей дужки очков.
3. Длина переносицы.
Тут, я думаю, всё просто, справится каждый. От себя добавлю только то, что будущие стёкла наших очков должны быть побольше, чтобы усилить эффект.

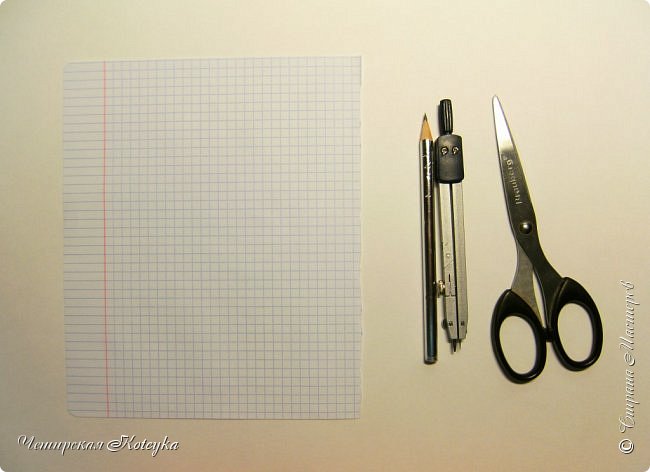

Начертим перед наших будущих очков. Берём тетрадный лист, карандаш, циркуль и ножницы.

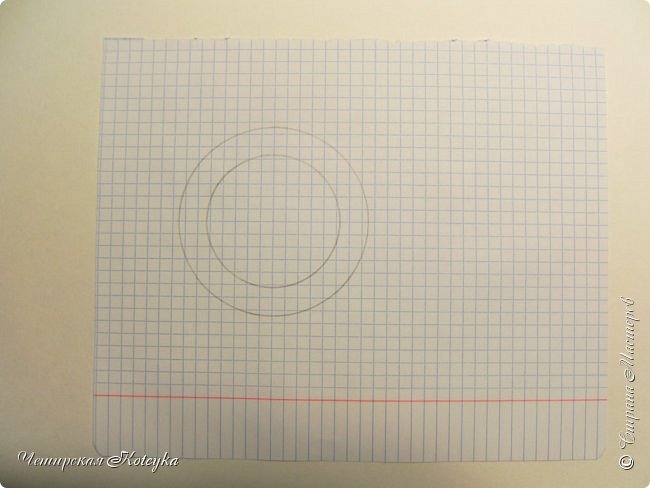

Чертим кольцо. Внутренний диаметр у меня был 2,5 см, а внешний 4,8 см.

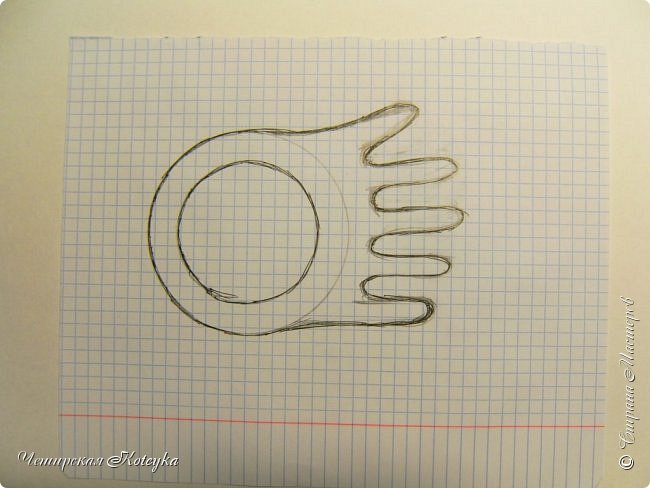

Далее пририсовываем вот такие «пальчики». Опираемся на фотографию.
(Я обвела чёрной ручкой, чтобы Вам было виднее, на деле используйте только карандаш.)
Пририсовываем переносицу.

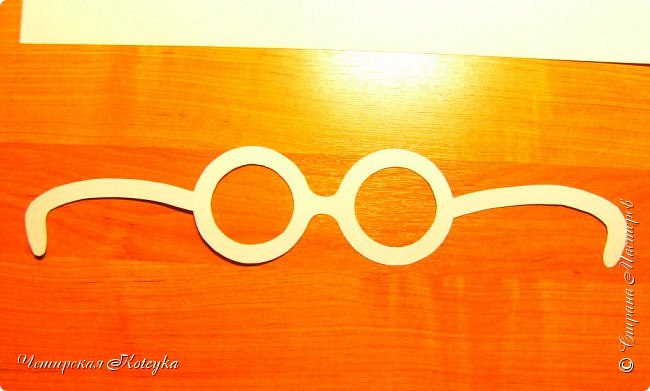

Ну а дальше мы фактически делаем просто 3D-очки. Рисуем вот такую основу. Дублируем. Вырезаем две штуки.
Теперь в дело вступает наша пластиковая обложка!

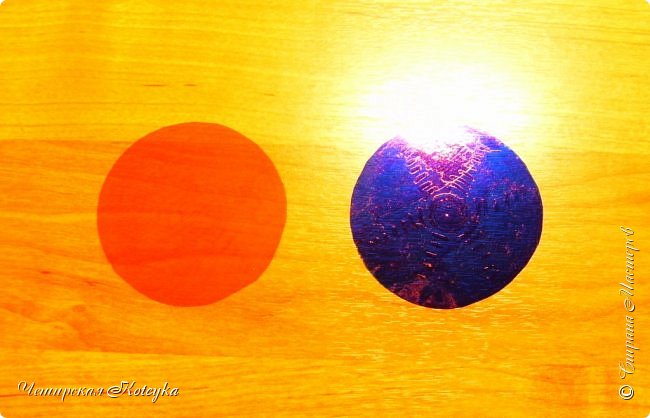

Рисуем два круга. По диаметру они должны быть чуть больше внутреннего круга кольца. Раскрашиваем один круг синим, а другой красным маркером. Рисуем узоры, опираемся опять же на фотографию.

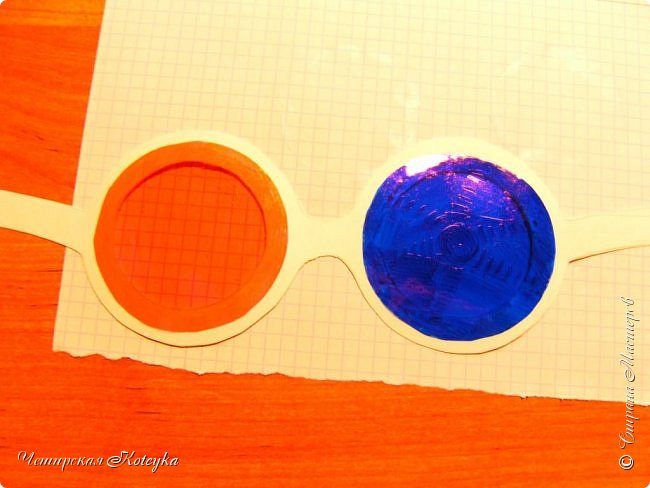

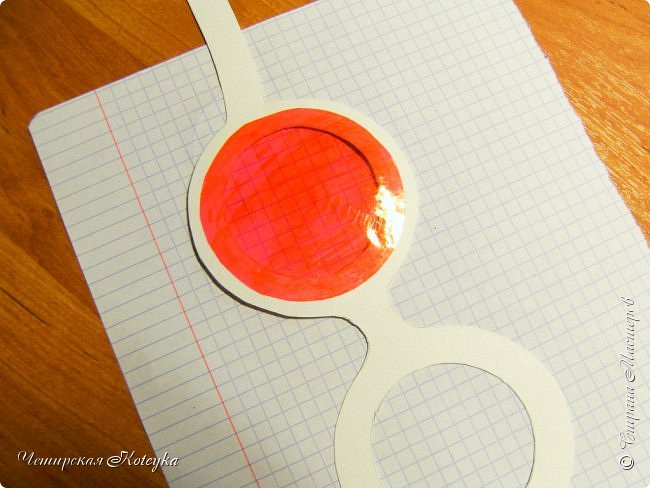

Приклеиваем красный круг в левое отверстие, а синий в правое. Следим за тем, чтобы не перепутать сторону основы. Клеим к той части, где видны карандашные линии!
Дальше, прошу меня простить, так увлеклась процессом, что забыла сфотографировать то, как мы приклеиваем сверху вторую деталь основы и тем самым закрываем неровности наверху. Ну, думаю, что и так понятно, как это сделать.

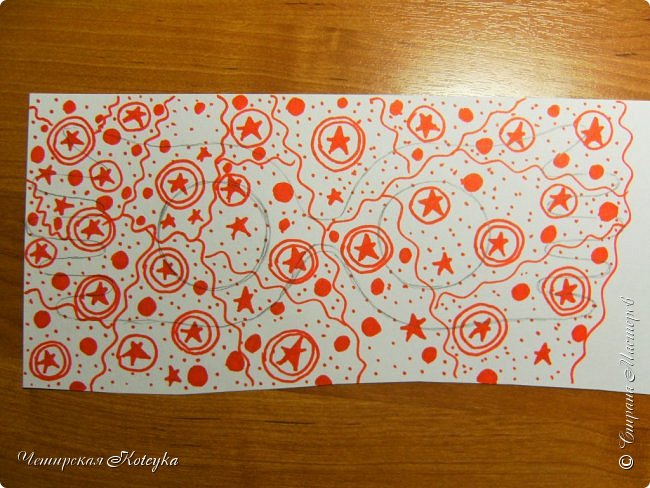

Наступает самая творческая часть! Берём оставшуюся бумагу и рисуем на ней узоры. Можно взять и бумагу для скрапбукинга, конечно, но она не будет такой дизайнерской, как самодельная. Переводим на бумагу нашу схему, которую мы чертили в пункте 5.

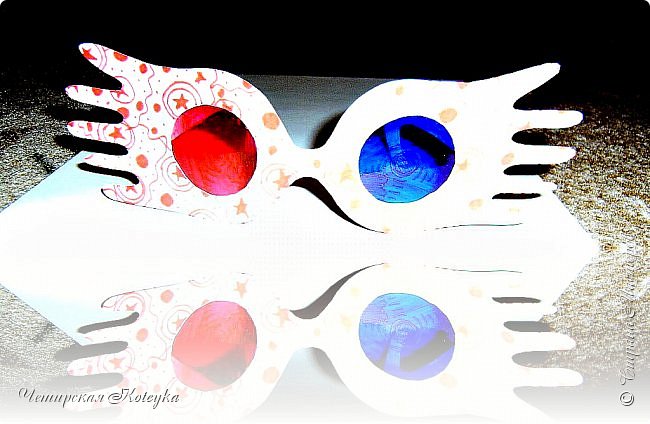

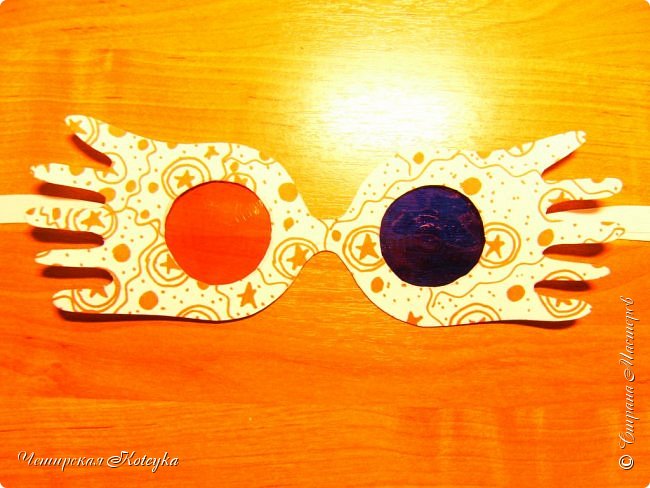

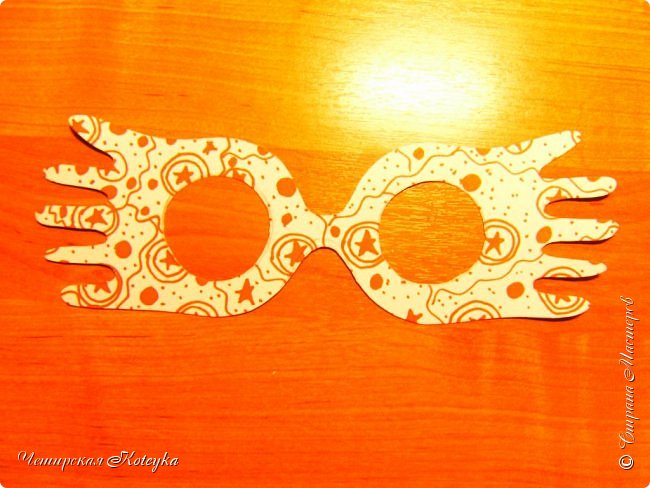

И приклеиваем. Сгибаем душки очков, меряем и наслаждаемся результатом. Наши спектрально-астральные очки готовы.
Большое спасибо за просмотр. Смотрите и другие серии блога о поделках из мира Гарри Поттера.
Как сделать очки ночного видения своими руками?
Принципы конструкции приборов для ночного наблюдения
Прибор ночного видения – устройство, позволяющее эффективно вести наблюдение в условиях, когда света нет совсем или его недостаточно для построения изображения невооруженным глазом. Подобные условия могут наблюдаться как на открытой местности (безлунная облачная ночь), так и в помещении (подвальное помещение без окон и электрического освещения, чердак и т.д.)
Современные ПНВ в основном используют два принципа действия:
Многие устройства комбинируют оба принципа, выступая при наличии хоть какого-то естественного излучения в качестве пассивных приборов, а при полном отсутствии света переходя на инфракрасную подсветку.
Воплотить в жизнь самодельную конструкцию проще на активном принципе, поэтому дальше мы будем говорить именно о таких приборах.
Как подсветить цель инфракрасным лучом?
Здесь также существуют две основные схемы. Первая предполагает, что для подсвечивания применяют лазер или светодиод, которые пускают инфракрасный свет с невидимой обычному глазу длиной волны. Лазер генерирует очень узкий луч, кроме того, такой ИК осветитель работает в режиме коротких импульсов, что делает подсветку заметно менее обнаружимой.
Такие схемы довольно компактны, но подсвечивают местность лишь в пределах довольно узкого конуса. Обзор у подобной схемы невелик, поэтому обнаруживать цели на фоне пейзажа будет сложнее. Подходят такие устройства лучше для отслеживания тех целей, которые уже удалось обнаружить.
Гораздо более широкого поля зрения можно добиться, если взять для подсвечивания целей инфракрасный прожектор. У этого устройства лампа помещена в конус рефлектора, а апертуру конуса закрывает линза из материала, отсекающего все волны, кроме инфракрасного излучения. Такой прожектор освещает окрестности широким конусом, поэтому создается достаточное поле зрения. Дальность, на которой можно заметить цель и различить ее на фоне пейзажа, зависит от мощности лампы и может доходить до полукилометра у лучших заводских образцов.
Как преобразовать инфракрасный луч в видимый свет или увидеть невидимое?
После того, как мы создали область инфракрасного освещения, возникает вопрос: как обнаружить отразившиеся от цели ИК лучи, если мы не видим их глазами? Для этого понадобится устройство под названием электронно-оптический преобразователь (ЭОП). ЭОП выполняет с инфракрасным светом следующие действия:
На сегодня уже сменилось несколько поколений конструкций ЭОПов. Каждое следующее поколение дает все более качественную картинку, но цена также существенно повышается, что связано с использованием все более сложных и дорогих компонентов в конструкции. В то же время, даже преобразователи первого поколения создают вполне приемлемое по качеству изображение, подходящее для решения многих задач.
Что понадобится для изготовления ночных очков своими руками?
Для изготовления очков нам понадобятся несколько компонентов:
Детали подготовлены. Что дальше?
Черно-белую микрокамеру, к примеру, JK 007B или JK-926A, можно взять в качестве устройства, которое будет ловить ИК свет. К камере подыскиваем простенький видеоискатель. Если ничего подходящего в ваших запасах нет, можно подобрать недорогую деталь в сервисе по ремонту бытовой электроники. Важно, чтобы видеоискатель принимал видео по тем же протоколам, в каких его создает микрокамера.
Далее присоединяем вход видеоискателя к выходу камеры. Принимающий элемент готов, теперь нужно сделать подсветку.
Приобретаем в магазине или в Интернете ИК светодиоды. Купленный диод нужно проверить, посмотрев на его свет в темном помещении невооруженным глазом и с помощью камеры ночной съемки. В первом случае свет не должен быть виден, а во втором – виден хорошо. Теперь проверенные светодиоды монтируем в любую коробочку, которая будет служить корпусом (к примеру, детский пластиковый пенал).
Зарубежные конструкторы-любители рекомендуют схему из двух гирлянд по шесть диодов в каждой. В качестве шунта – резистор с сопротивлением в 10 Ом на все диоды. Теперь можно подать питание от обычной батарейки. При использовании другого светодиода величину шунта проверяем по справочникам.
Объектив камеры должен быть размещен в одной плоскости со светодиодами (в том же корпусе). Крепим видеоискатель сбоку, подключаем питание и размещаем собранное устройство на оправе или шлем-маске. Теперь наше устройство готово, и можно пробовать его при ночном наблюдении.
Как видите, при наличии небольших навыков и знания, как взяться за дело, можно собрать вполне работоспособный прибор ночного видения своими руками. Конечно, перед сборкой неплохо также ознакомиться с ценами на имеющиеся в продаже устройства, чтобы не изобретать велосипед, а использовать фабричное решение, если выигрыш по стоимости окажется не слишком большим.
Простая самодельная утилитарная оправа для специальных очков
Здесь рассматривается изготовление надежной самодельной оправы технических защитных очков для стеклодувного дела (lampwork). Технология может быть применена как основа для изготовления оправ брутально-байкерских солнцезащитных очков либо в стиле стимпанк. Сюда хорошо приложится декоративное выпиливание (ювелирным) лобзиком и декоративное травление. Очки, корректирующие зрение требуют на порядок большего внимания при проектировании и изготовлении, делать оправы для них самостоятельно, можно лишь тщательно изучив теоретическую часть и полностью осознавая последствия.
Очкарик – очкарику друг, товарищ, и запасные очки!
« пурпурное, фиолетовое и серо-зелёное стекло со смесью неодима и празеодима (ACE и Green ACE glass) применяется в линзах защитных дидимовых очков (didymium glasses) для стеклодувов, лампворкеров и сварщиков: оно поглощает узкоспектральное эмиссионное излучение атомов натрия при работе со стеклодувными горелками. Яркое пламя через такие очки почти исчезает, не раздражает глаза и не мешает видеть нагреваемое стекло. Иногда эти линзы покрываются зеркальным слоем, отражающим вредные для глаз тепловые лучи;»
Стоимость готовых очков такого рода довольно высока, поэтому сделана попытка изготовить то, что можно самостоятельно. Были приобретены две заготовки – кружочки ø60 мм из неодимового стекла толщиной 3 мм.
Стекла эти существенно толще и тяжелее обычных очковых линз, вставлять их в дешевые мягкие оправы рискованно, в дорогие нерационально (проще было приобрести готовые очки).
Специальные «очковые» мелочи для работы брались от копеечной пластиковой оправы с Али Экспресса. Дешевые китайские оправы, как правило, сугубо декоративны – имеют невеликий размер, мягкую непрочную пластиковую оправу и тонкие прозрачные пластиковые «линзы».
При закреплении стекол использовался принцип, применяемый в витражной технике Тиффани – края стекол оклеиваются медной фольгой (края стекла заключаются в С-образный профиль) и опаиваются.
Что было использовано для работы
Для работы со стеклом – масляный стеклорез (желательно для кривых резов, с узкой головкой), ломатель стекла но можно и обойтись, станок шлифовальный для стекла, но можно обойтись и абразивным бруском.
Паяльник мощностью 60…80 Вт с принадлежностями, набор мелкого слесарного инструмента, ювелирный лобзик с принадлежностями, станок сверлильный, но подойдет и шуруповерт или небольшая дрель.
Заготовки из неодимового стекла, мелкие стандартные детали очков (от пластиковой оправы), листовая латунь разной толщины, медная лента (фольга) с липким слоем, нетонкая медная проволока. Мягкий припой без свинца (сплав олово-медь или олово-серебро). Кусочек текстильной эластичной ленты (крепление на затылке), ЛКМ (растворитель), ветошь.
Во всемирной паутине найден силуэт оправы со стеклами подходящей формы, отмасштабирован до нужного размера, распечатан в натуральном виде, примерен.
По бумажному шаблону скопирован и вырезан из тонкой (0,5 мм) прозрачной ПЭТ пленки шаблон «линзы». Пленку можно заменить на любой подходящий листовой материал по возможности не промокаемый и режущийся ножницами – толстую фольгу, пластик, вощеную бумагу. Для разового применения можно применить и плотный тонкий картон.
Шаблон приложил к заготовкам стекол, так, чтобы отходы были максимально крупными кусками (могут пригодиться) и обвел тонким маркером (желательно водостойким). В отличие от очковых линз, где важным моментом является учет оптического центра, наши стекла ровные и можно действовать исходя из экономии.
Вырезаем наши линзы стеклорезом. Для более-менее точных резов не под линейку (кривых), удобнее всего стеклорез роликовый с узкой головкой. Такие резы ведут вперед, от себя, чтобы все время видеть разметку. Можно (менее удобно) делать такие резы и обычным роликовым стеклорезом из ближайшего скобяного магазина. Если в стеклорезе не предусмотрена непрерывная подача масла, его (жидкое машинное масло или масляно-керосиновую смесь) следует организовать извне. Например, аккуратно, чтобы не стереть разметку, смазать будущий рез пальцем, смоченным в масле, капнуть на ролик. При отсутствии регулярного навыка резки стекла, перед ответственным резом, лучше потренироваться на обрезках-обломках оконного стекла (оно толще и тверже). Применять стеклорезы с алмазом не рекомендую – нужен специфический навык, при работе с ним следует соблюдать некоторые дополнительные условия.
Стеклорез ведется по линии один раз, от края до края стекла. Нажим должен быть сильным и равномерным, положение стеклореза может быть как у авторучки, при этом пальцем второй руки можно добавлять нажим на роликовый узел. При резе должен быть слышен ровный характерный звук похожий на шипение.
Стеклянные заготовки при резке должны лежать на ровном не гнущемся основании, слегка упругом. Для нерегулярной работы на твердую поверхность можно положить 3…5 слоев бумаги, кусок ДВП. Мелкие детали не столь критичны к поверхности.
После нанесения царапины стеклорезом следует добиться трещины в стекле постукиванием с обратной стороны реза. Часто на конце ручки стеклореза находится массивный металлический шарик для этого.
Края реза получаются весьма неровными с острыми краями. Они будут спрятаны и не травмоопасны, однако, для ровной красивой пайки следует края стекла также выровнять. Мы имеем в распоряжении самодельную шлифовальную машинку с алмазным инструментом омываемым водой. Она предназначена именно для таких работ.
При обработке столкнулись с неприятным моментом – неодимовое стекло оказалось мягче обычного витражного, не говоря уже о листовом оконном. Открытие это стоило нам нескольких царапин на «линзах» после верчения их на стальной рабочей поверхности станка, впрочем, фабричные машинки такого рода имеют пластиковый рабочий стол.
Выровнять края стекол, пусть и не так красиво, можно и вручную, при помощи часто смачиваемого водой (а лучше под струей воды) абразивного бруска. Можно попробовать шлифовальную шкурку на тряпочной основе с зерном средней крупности. Кусочек ее лучше пришпилить мебельным степлером к деревянному бруску.
После обработки краев, стекла следует тщательно высушить.
Следующим этапом является оклеивание краев стекла медной фольгой. Тов.Тиффани некогда нарезАл фольгу ножницами и крепил ее воском, теперь же существует фольга различной ширины с липким слоем. Широкое распространение в наш век импульсных БП, сотовой связи и прочих wi-fi, получила фольга с липким слоем, предназначенная для повышения ЭМС (электромагнитной совместимости) электронных устройств и экранирования чувствительных схем. Существует также специальная липкая медная фольга для витражей. Отличается чуть более липким клеем, вариантом с липким слоем черного цвета (для оклеивания торцов прозрачных стекол в витраже с черной патиной на швах) и размерным рядом с десятыми долями миллиметра. Ну и значительно более высокой стоимостью.
Здесь применена недорогая «электрическая» фольга китайского производства шириной 6 мм.
Краешек ленты освобождается от защитного слоя и наклеивается на обработанный торец стекла по всему контуру, так, чтобы края фольги выступали за край, по возможности одинаково с обеих сторон. Край фольги наклеивается на ее начало с перехлестом около сантиметра.
Торчащие края фольги приминаются к плоскости стекла пальцами, затем складки проглаживаются чем-то более твердым, но не царапающим стекло. Часто применяют нечто пластиковое более-менее по руке – корпус ручки, фломастера, одноразовую зажигалку.
В сущности, опаяв нетонким слоем припоя фольгу на торце стекла мы получаем стеклянную деталь, заключенную в металлический С-образный профиль. Для витражного применения этого вполне достаточно, здесь же, к отдельным участкам такого профиля будут прилагаться значительные механические нагрузки. Для усиления его «на изгиб» (и перекручивание), стекла отделаны по краю полоской латунной ленты толщиной около 0,4 мм.
Лента вырезана слесарными ножницами по металлу, примерена, уточнена ее длина, обрезано лишнее. Заготовка зачищена мелкой шлифовальной шкуркой и плотно намотана на стеклянную заготовку. Зафиксирована снаружи тонкой медной проволокой.
Паял паяльником мощностью 40 Вт, припоем олово-медь, с жидким (наносить кисточкой) витражным флюсом. Пайка должна быть без сильных локальных перегревов – может лопнуть стекло. Разумным будет перед пайкой слегка его подогреть (строительным феном).
Соединение подготовленных стекол в единую «оптическую систему» сделано стандартной очковой деталью. К счастью, она оказалась латунной никелированной и после зачистки декоративного покрытия хорошо паялась. Мягкие прокладки для носа отсоединены на время работ. Прочность конструкции оказалась не высока, пришлось ее дополнить проволочными упорами и раскосами. Проволока медная от старого трансформатора, лаковая изоляция зачищена шкуркой, проволока залужена тем же припоем без свинца.
Дужки очков выпилены моим любимым инструментом – ювелирным лобзиком, из латунного листа толщиной 2 мм. Для облегчения деталей в них просверлен ряд отверстий. При этом в отверстия в примыкающей к очкам части впаяны петельки, выковырянные из пластиковой фабричной оправы, а в отверстия на концах дужек будет крепиться резинка на затылок очкарика.
Эластичная лента подобралась черного цвета и с надписью «Снупи». Так зовут забавного рисованного собакена из комиксов, кстати, часто в очках. Аутентичненько получилось.
Для крепления и регулирования длины ленты, из той же луженой проволоки спаяны несколько деталей.
Очки отмыты растворителем от остатков флюса и собраны. Примерка показала, что без ленты очки сидят приемлемо, но резкий кивок вниз может их сбросить. Присоединение ленты разом решило проблему, кроме того вес довольно тяжелых (особенно в передней части – припой, железки, толстые стекла) очков распределяется значительно удачнее, они не мешают даже при длительном ношении.
Работу неодимовых стекол иллюстрируют несколько фотографий ниже. Небольшой кусочек стекла на стальной спице разогрет в пламени стеклодувной горелки на парах бензина. Видно яркое «содовое» свечение мешающее наблюдению за стеклом и являющееся источником вредного излучения.
Неодимовое стекло практически полностью вырезает оранжевое свечение натрия и позволяет наблюдать за разогреваемой в пламени стекляшкой. Это очень удобно при работе.
