Как сделать стабилизатор для пули
0,07мм больше диаметра сферических пластиковых пуль (пуля подкалиберная, ее диаметр 5,95мм, а канал ствола 6,02мм по полям спиральных канавок). «Нарезы» предназначены для создания пристенного вихря, препятствующего контакту пули со стенками ствола, в результате подкалиберную пулю не колбасит между стенками канала, кучность улучшается.
Изобрел и применил эту мульку один из мэтров эирсофта, японец Танио Коба (Tanio Koba, здесь он собственной персоной демонстрирует один из своих шедевров: https://www.youtube.com/watch?v=NvkUomotUF0&feature=related )
А в этом видеоролике схематически показан принцип изобретения (от 50-й секунды до 1-й минуты 15-ти секунд, остальное можно не смотреть):
Возможно вам быстрее поможет в этом разобраться (Top Spin)применяемый в спорте
Аналогия: принцип Карно объясняет работу тепловых машин (в частности, двигателей внутреннего сгорания автомобилей). Но было бы ошибкой утверждать, что автомобили перевозят пассажиров и грузы благодаря принципу Карно. 🙂
Бернулли обнаружил, что ускорение потока снижает статическое давление, а замедление потока вызывает его увеличение. Верх шара сталкивается с более медленным потоком с большим давлением, а низ шара с быстрым потоком и меньшим давлением, таким образом более сильное давление давит на шар в направлении низкого давления.
PS многие рисунки на интернет ресурсах не правильно толкуются, что приводит к неправильному пониманию изучаемого
скажите пожалуйста, с какой стороны вращающегося цилиндра (на рисунке) его поверхность движется быстрее по отношению к набегающему потоку.
Как понять рисунок: Цилиндр скатывают со стола чтоб придать ему вращение. В даном случае набегающий поток воздуха движется справа, точнее не поток в даном случае движется а цилиндр. В другом случае этот пример можно показать в аэродинамической трубе с подвешенным в ней цилиндром который надо бы каким то образом раскрутить и направить в его боковую часть поток воздуха.
имеется ввиду сверху, там где нарисована синяя стрелка?
«Это равенство и выражает связь между давлением и скоростью жидкости. Оно называется законом Бернулли. Согласно этому закону, там, где скорость течения жидкости больше, давление меньше и наоборот.».
Эффект Бернулли
Цитирую с энциклопедии:
Принцип Бернулли объясняет возникновение этого эффекта. Представьте шар закрепленный в аэродинамической трубе, где воздух проходит справа налево. Или, если вам так больше нравится, представьте теннисный корт в безветренный день и наблюдаемый мяч, движущийся слева направо. В обоих случаях шар с топ-спином поворачивается по часовой стрелке, если смотреть от себя.
Теперь представьте воздушный поток относительно шара (это проще представить в аэродинамической трубе). Верх шара движется направо или вперед против потока воздуха, замедляя поток воздуха наверху. Прямо противоположное происходит внизу шара. Низ движется в том же направлении, что и поток воздуха и ускоряет воздушный поток внизу. Грубо говоря, вы можете сравнить движение верха шара с тормозным башмаком во время торможения (замедление потока), а движение низа с горящей резиной во время быстрого ускорения (ускоритель потока).
Бернулли обнаружил, что ускорение потока снижает статическое давление, а замедление потока вызывает его увеличение. Верх шара сталкивается с более медленным потоком с большим давлением, а низ шара с быстрым потоком и меньшим давлением, таким образом более сильное давление давит на шар в направлении низкого давления.
Не вижу никакого противоречия одного другому. TVA можете обьяснить?
Статическое давление характеризует потенциальную энер-гию потока и действует с одинаковой силой во все стороны.
Динамическое давление (называемое также скоростным) пред-ставляет собой давление, оказываемое движущимся воздухом на поверхность, не параллельную движению потока.
Процесс познания очень постепенен. К примеру, Прандтлевская гипотетическая теория пограничного слоя была впервые экспериментально подтверждена только в 2007 (две тысячи седьмом!) году, через 103 года после ее создания и через 54 года после смерти ее автора.
Как сделать стабилизатор для пули
В итоге, после операции «Расширения юбки»- получаются такие пули FN плоский нос, у меня они кучные :
Для прессования плосконосой пули нужно меньше давление (чем для экспансивной с полостью в голове), достаточно давления до 1300 кг.
*Изготовление: Детали прессформы лучше делать из стали, сначала с запасом в + к размерам, потом надо термообрабатывать детали, чтобы закалить их, и потом доводить на станке до точных размеров, и притирать детали с шлифовальной пастой, добиваясь плотного вхождения матриц и пуансонов в оправку прессформы, без люфтов и зазоров. (если же сделать из незакалённой стали- пуансоны и матрицы могут деформироваться и заклинить, и кучность пуль может пострадать)
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
. Пример удачной прессформы :
КОМПЛЕКТ ПРЕССФОРМЫ для кучной пули с плоским пятачком выглядит так :
Пули весом 8 г из такой прессформы кучно летят при скор. 260м/с:
Полный комплект, для пуль с юбкой глубиной 4мм (и 1,5мм). Девятка.
/
Проверил в тире на 50 метров пули весом 8 г, сделанные в этой прессформе:
— Пули 8 грамм с средней юбкой глубиной 4мм отлично кучно и стабильно полетели! Пять пуль подряд легли в кучку 20 мм по центрам.
Эти пули буду применять на охоте.
Фото пуль 8 грамм с юбкой глубиной 4мм, размеры этой кучной пули к. 9мм, и мишени:
Размеры кучной пули для к. 9мм :
Пуля с этими размерами кучно полетела: средняя юбка глубиной 4мм, «пятачок» Ф 6мм. Вес 8г. Длина пули 14,4 мм :
Кучность хорошая, на расстоянии 50 метров, все 7 пуль подряд кучно попали :
Дульная скорость пуль 260м/с.
Размеры матрицы для головы такой пули с плоским «пятачком»:
Винтовой пресс позволяет аккуратно давить прессформу, развивает нужное давление, позволяет правильно дозировать давление.
Винтовой пресс более компактный, требует меньше усилия вращения рукой, и весит не очень много. (в отличие от рычажных прессов)
Иногда просят дать точные размеры винтового пресса для пуль.
— ЧЕРТЁЖ моего винтового пресса ( мощной струбцины ) для прессования пуль.
Я таким давно уже пользуюсь, нормально. Винт тут: М 20 х 2,5 мм
Стальную пластину в основании струбцины прочно закрепляю на подоконнике или на верстаке, с помощью небольших тисков-зажимов. Также можно её прикрутить винтами к прочной доске-основанию.
Винт зажимной кручу гаечным ключом длиной 23 см. Можно изготовить рукоятку.
Неспеша и аккуратно такая струбцина позволяет изготовить нужное количество пуль для охоты или для отстрела на кучность (20-30 штук за час-полтора, время зависит от сложности формы пуль)
* Вместо такой конструкции— можно удобно применить мощные винтовые ТРУБНЫЕ ТИСКИ, например такие: http://www.instrument-ridgid.ru/catalog/product40080.html
или хотя бы эти, но лучше бы помощнее: http://gibka-trub.spb.ru/nasos. ie-trubnie.html
Трубные тиски, пригодные для прессования пуль в прессформе:
Нижние губки там надо заменить на плоскую пластину, или расточить плоскость снизу, на неё ставить прессформу.
Это 25тый, для него искал на дольняк, и на полтинник. Если кто разработал в этом диапазоне чего круче, прошу поделиться формами.
Буду признателен EGOR.
quote: токарь извоял мои формы
Оххх, ЁЁЁЁЁ.
Страхота какая.
quote: Originally posted by zackk:
Есть ли тут технологи или матереаловеды? Можно ли по фото опазнать, что за сталь?
quote: Originally posted by EGOR.I:
Добрый день коллега. Полагаю что есть;но по фото врятли; если на сломе зерно посмотреть и то. Мои (тьфу,тьфу) прекрасно лепят, 200 шт продал местным по 2р. за пульку примахались продать. Не знаю что за металл,но токарь сказал что он сырым тяжело обрабатывается. Если не забуду спрошу. (сброшу в П.М.) Тут ведь и технология закалки заводская.
Ок, в понедельник фоткну и на сломе тоже.
quote: Originally posted by zackk:
Йопаная ///Ок, в понедельник фоткну и на сломе тоже.
quote: Originally posted by Мыкола:
По фото только экстрасенсы могут определить.
Использую сталь для штампов Х12.Термообработка по технологии.Выработки не видно.
quote: Originally posted by Мыкола:
По фото только экстрасенсы могут определить.
quote: Originally posted by zackk:
и на сломе и на срезе
quote: Originally posted by zackk:
Александр, а скалько наработка вашей пресформы? Хоть приблезительно? Интересно, есть ли выработка? К чему спросил.
Винтовой пресс позволяет аккуратно давить прессформу, развивает нужное давление, позволяет правильно дозировать давление.
. Если у Вас есть качественно сделанный калёный твёрдостальной винт М20х2,5 с качественно-сделанными витками резьбы с полированными поверхностями витков, легко вращающийся под давлением— то я советую применить именно этот винт с калёной стальной гайкой М20Х2,5 в комплекте, для ПРЕССА :
-как тут на ФОТО показано-: калёный винт М20 + калёная гайка М20х2,5:
Ну не сказать,что проще.
Вот такой у меня есть самодельный,на 50 тонн
quote: Originally posted by lokimb:
а почему не сто тонн?
quote: Originally posted by Мыкола:
Гидравлика может и даёт большее давление с меньшим усилием,но невозможно контролировать рабочее давление без хорошего манометра,показывающего усилие сжатия.Элементарно прессформу раздавить.Я уже две штуки раздавил.Даже без гидравлики. Правда,термические трещины виноваты.
quote: Originally posted by Дохтур22:
9мм а тушку не сильно разбило?
quote: Originally posted by RICCI:
С полем Саша тебя
quote: Originally posted by Alex.A:
всё-ж чернить лучше поверхности
quote: Originally posted by barsyk2010:
День добрый Вам!а на дедушкин размер именно таких пулей нет чертежей?
У вас дедушкин размер, у меня указан прадедушкин.
Делим мой калибр на ваш. Получается коэффициент пересчёта К = 9/6,35 = 1,42
—>Для охотников с калибром 9мм РСР охот-винтовок :- рекомендую ЭТИ Экспансивные пули весом 7,6г.. 8г.. для эффективной охоты на зверей до средних кабанчиков:
Тут их описание: https://forum.guns.ru/forummessage/30/546912-s13245710.html
Подробнее речь идёт об ЭТИХ пулях для Охоты на зверей: ( попасть надо в зону под лопатку): Это наиболее кучные пули из прессформы к. 9мм: https://forum.guns.ru/forummessage/30/546912-s32429378.html
У этой пули https://forum.guns.ru/forummessage/30/546912-s19605004.html наиболее высокий баллистический к-т, и поэтому она доносит до цели максимум энергии. Поэтому она самая убойная при попадании в убойную зону.
цитата: Originally posted by EGOR.I:
Посмотрите братцы какое наследство досталось мне,нашёл в сарае у деда.
цитата: Originally posted by Fil55:
Сначала отливали болванку, а потом её прокатывали
цитата: Originally posted by Alex.A:
Для охотников с калибром 9мм РСР охот-винтовок :- рекомендую Экспансивные пули весом 7,6г.. 8г..
цитата: Originally posted by OvalII:
Я пишу этот комментарий и всех призываю обсудить его.этот умнейший комментарий. Комментарий умнейший,набран фторопластовыми кнопками.
цитата: Originally posted by KARINA:
Вот если в утку с 9 мм в лупить от нее что нибудь останется?
цитата: Originally posted by EGOR.I:
Коллега,только без обид.
цитата: Originally posted by Vadim Nord:
придуряется. Наплюй.
цитата: Originally posted by BTKO:
Дарья Донцова отдыхает.
——————
с ув. старый,добрый, мексиканский оленевод Саня.
цитата: Originally posted by EGOR.I:
ВО,ВО, точно, пробывал крутить не легко однако
цитата: Originally posted by vovik5413:
нечива сидеть.
всё обсосано, связанных с КСПЗ и окружением великого русского оружейника наших дней. господина Торхова.
цитата: Originally posted by EGOR.I:
Каго чяго хто таков ентый господин иде читать
цитата: Originally posted by main-kaif-forever:
В простонародии Егерь.
цитата: Originally posted by EGOR.I:
Вот решил попробовать стрельнуть НЕ ОБЖАТОЙ пулей
цитата: Originally posted by ARUBA-NAME:
А покажи лучше на чем эти пульки изготавливал!)
Что подскажите? Прав ли я в расчетах? Подойдет ли она для чокового ствола Эдгана Матадора R3M или искать другой бланк?
Про отливку пуль 12 калибра и то, как делать не надо.
А потом, на новый 2019 год я наконец заказал аж за 2500(или около того) нормальную пулелейку.
сразу скажу что при массе пули 32 грамма, цене свинца 70-80 рублей кило(я пока плавлю грузики которые мне камрад поставляет) одна пуля стоит чет около 3х рублей, а в магазине такая от 15(СПб), так что окупится быстро(если хобби вообще должно окупаться).
Найдены возможные дубликаты
я думал я один такой, по жадности страдающий на первых этапах самокрута пулей-гайкой, ан нет, не одинок я в этом заблуждение
наверное все, кто купил ружьё за 5-8к хоть раз лили гайку, но не признаются)))
честно говоря результатом отлива сразу был недоволен и не рискнул снаряжать ими патроны, и переплавил их уже в нормальные пули на покупной пулелейке
товарищ где-то грузики баллансировачные(от колес) добывает, я у него))
Я ничего не лил. Попробовал пострелять покупными патронами и быстро остыл к этому. Пулевая стрельба из гладкого сомнительное удовольствие 🙂
То есть взять кило гипса и сделать формочку себестоимостью в 40 рублей не вариант?
ресурс будет не оч, пули льют сотнями и желательно одинаковые))
Пуля Полева с тобой не согласна.
Там не получалось на 100, да и со зрением херово у меня(
Все коллиматоры двоят или троят. А с очками не удобно.
Планирую на следующих стрельбах попробовать.
Крутим мы сами патрики. Льём сами. Короче качество хорошее по итогу.
Последний раз 65-70 метров было, в 1 точку попало. я сначала подумал что второй промахнулся, а потом увидел что вход не круглый а овальный. чутка цепануло верхушку
Armsan ARMTAC RS-X2
Отравление свинцом (сатурнизм, от лат. saturnus (по имени планеты) — свинец)[1] — наиболее распространённый вид отравлений тяжёлыми металлами. Обычно заболевание наблюдается у детей от года до пяти лет. Свинец, как правило, попадает в организм человека при вдыхании свинецсодержащей пыли, копоти и паров, что вызывает психотропное, нейротоксическое и гемолитическое действия. Попадая в организм, органические соединения металла превращаются в неорганические, что приводит к хронической интоксикации. Характеризуется отравление поражением всех отделов головного мозга[2].
(если вы о литье)стоит сделать активную вытяжку непосредственно над зоной плавки и литья свинца.
Именно такая же у нас. Летит хорошо. С помпы с открытого 70 метров в центр сковороды 2 раза кладёт в одно отверстие.
пишут что не 16м, а 20 калиберный идет как подкалиберный для 12го, но это опят-же древний спор, шар из баллончиков тоже подкалиберный получается, через чок проваливается.
Пулька хорошая. Но рекомендую сделать по 10-15 штук с разной навеской пороха, чтобы найти самую точную.
А как мины для миномета снаряжать?
Через верхнее отверстие.
парадокс 15см, пули текхрим в медной оболочке FMJ, я как-то и не охотник, 410 вполне подходит для новичков и девушек, но в принципе за счет никакой отдачи позволит от стаи собак с цыганами отбиться, хотя на ганзе есть легенды об охотниках которые вполне что-то себе добывают.
умудляются дробовыми патронами глухаря брать или типа того.
отдача хоть и не какая, а вот хлопает он по ушам не плохо.. действительно неплохой пугач.
У меня жена с помпы с патронами магнум стреляет. А весит 49кг и рост 163.
Так что все относительно.
410 грустный. 366 веселее, а 9.6 ещё веселее))
Хорошую пулю не отольёшь.
Хлам. Подписал. Ты что бот? А ну какая там техника твой страны производства есть?
@moderator, прошу прощенья, это не бот ли?(хотя может просто кореец. )
Хобби
Вот как выглядит настоящий рукожоп

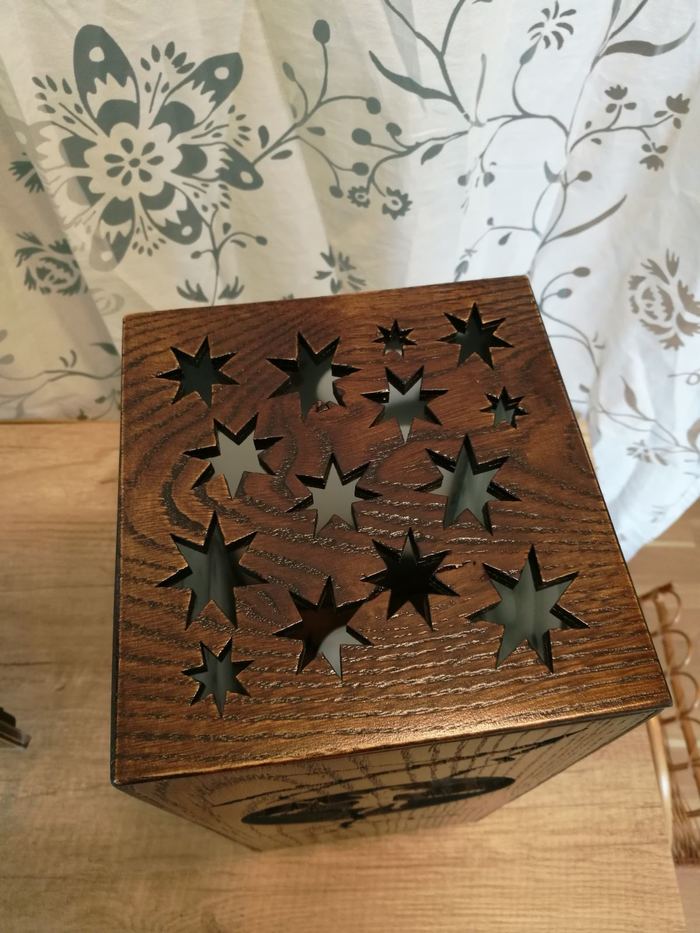

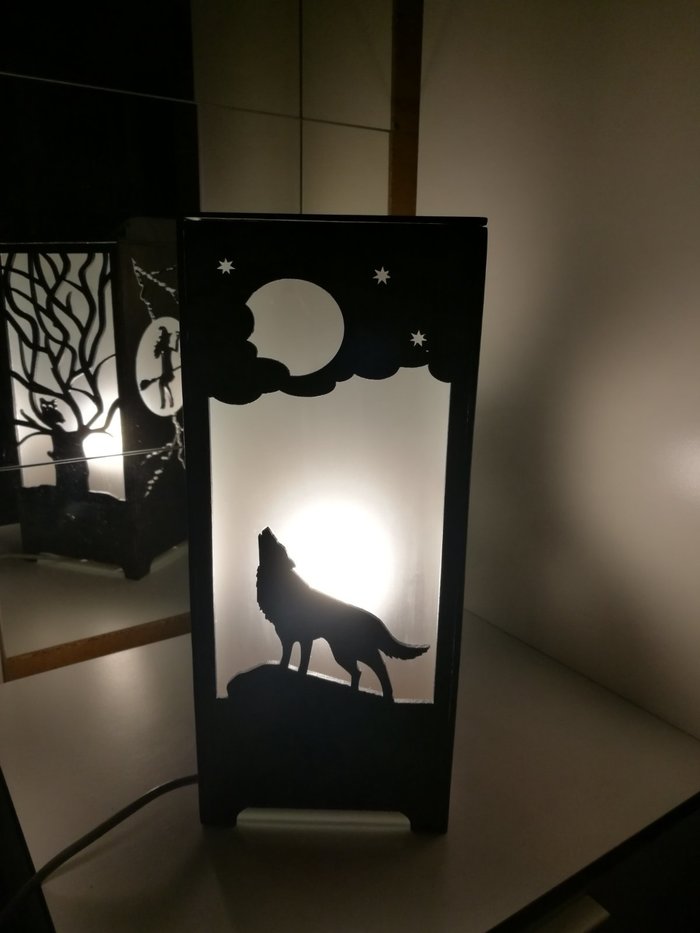

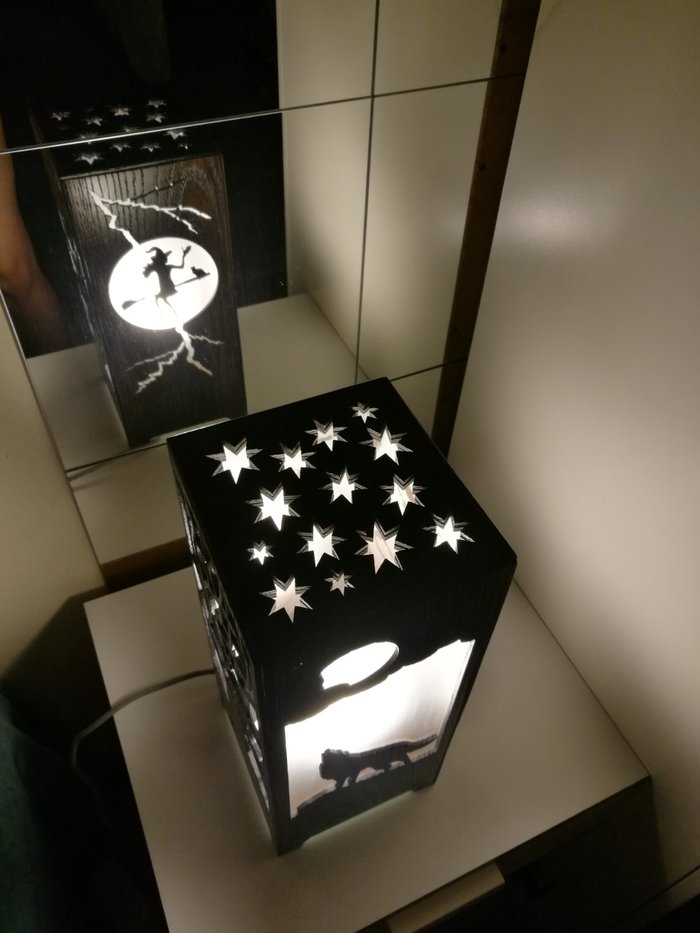

Светидло
Как видите, только с 3 сторон + крышка и на это есть 2 причины. Причина №1 в том, что рождался он в муках (ради него благоверная освоила корел и нарисовала 10+ эскизов) и жена не желает, чтобы у кого-то был точно такой же светильник. Настолько не желает, что вставал вопрос о лишении глаз мастера, его изготовившего. Но я и с глазами не особо полезен, да и повторить своими ветками едва ли смогу, поэтому меня помиловали.
Вторая №2, на четвертой стороне выгравирована наша фамилия, а я вот-вот стану богатым и знаменитым и мои шутейки на пикабу про расизм и педофилию используют против меня крупные корпорации. Мой, пока ее вымышленный, юрист советует оставаться анонимным.
Материал натуральный дуб + матовое стекло.

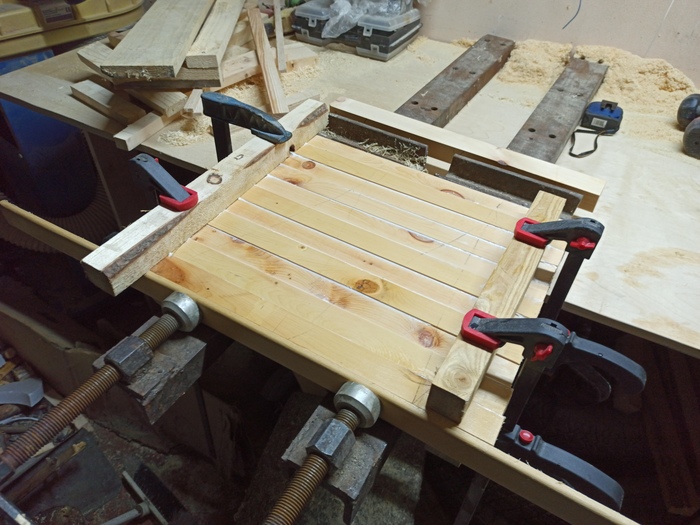

Далее попробую описать вкратце процесс производства, но, поскольку фоток мало да и описывать особо нечего, постараюсь разнообразить своим обширным запасом словацкой речи.
Скажу сразу, я не столяр, не смотрел видосы на ютубе и не читал о том, как лучше сделать что-то подобное, поэтому шишки набиты и второй раз сделал бы все намного проще.

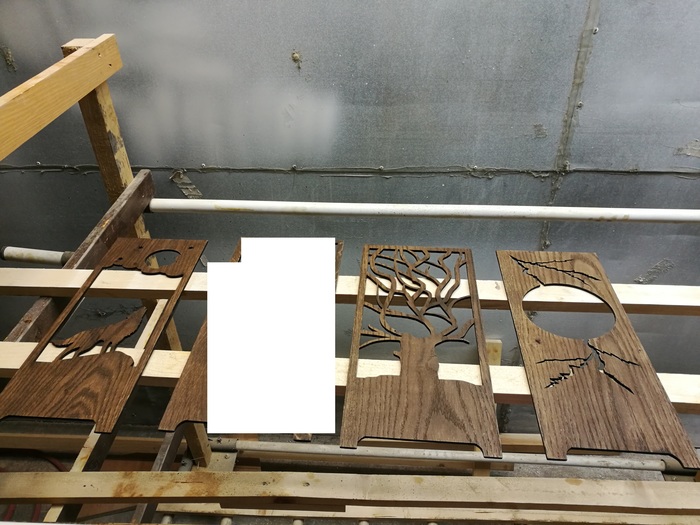

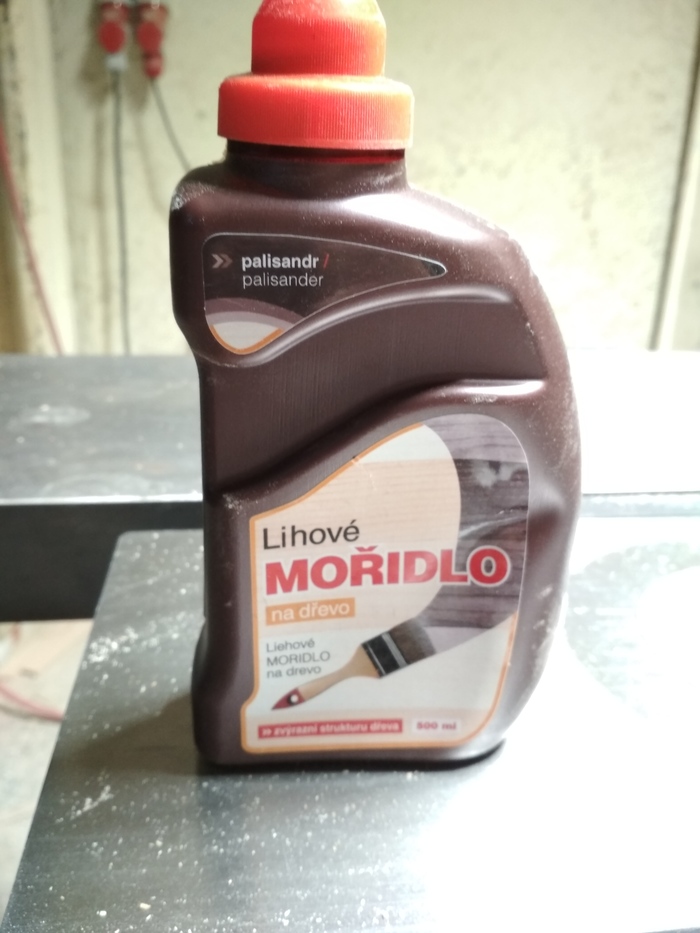

Да, именно моридло и никак иначе! Делал в 2 слоя,затем старался затереть грани, чтобы выглядел как антиквар. Не особо получилось, но процесс нам понравился, а это главное.

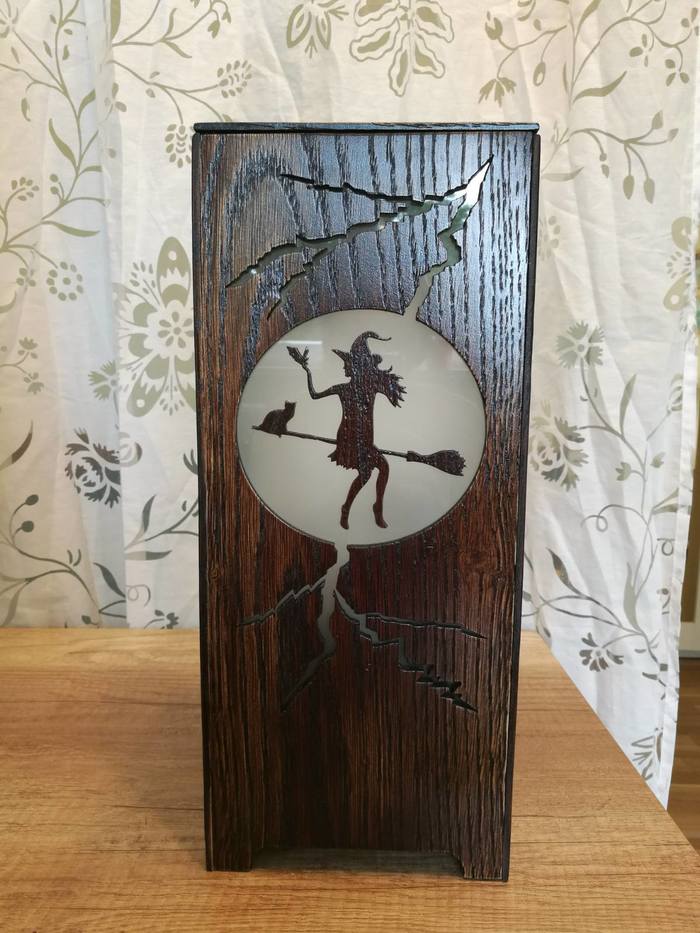

Получилось вот так:
Ведьму всю переломало, ее из кусков собирал, слишком тонкая метла вышла, сову тоже жизнь не пощадила. Но после склейки вроде все неплохо вышло, практически не видно.

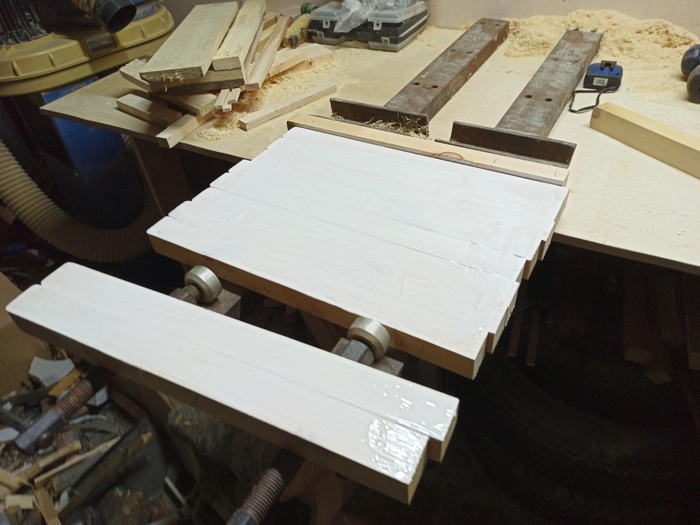

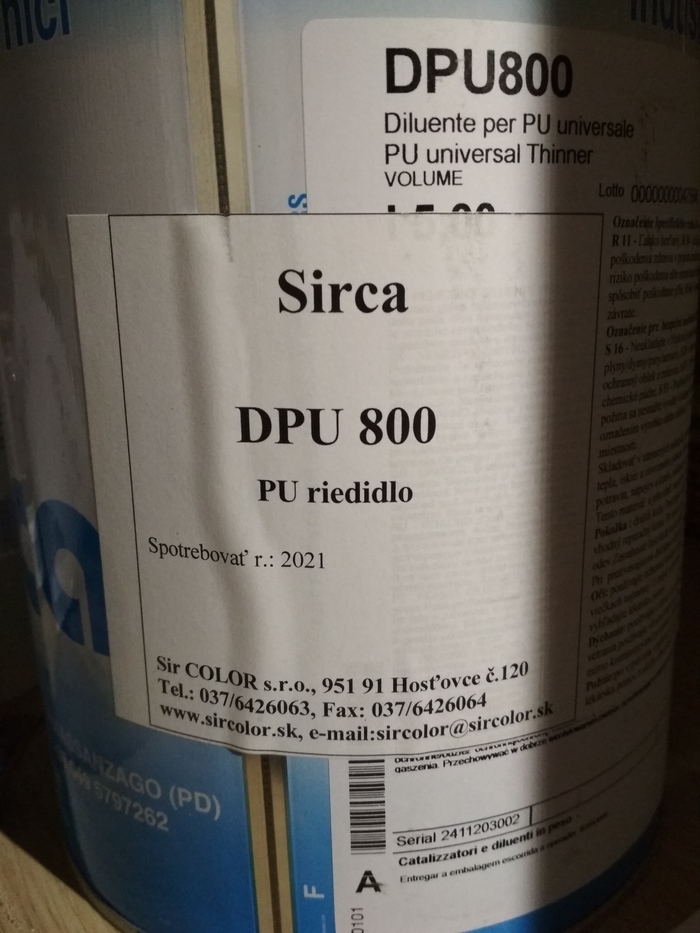

Самое время задуть все это лаком. Лак у нас был трехкомпонентный, а это значит к лаку прилагаются его верные друзья, встречайте, редидло (не редилдо, а редидло) и тужидло:
Затем я склеил основу, стеклянный кубик.
Вот этот. В момент планирования мне казалось хорошей идеей склеить сначала куб, а потом лепить на него ламели. Теперь я понимаю, что идея была глупая и нужно было склеить каркас из ламелей и уже потом подклеивать стекла. Намного проще и аккуратнее, да и вот эта прочность ему точно не нужна, разве что обороняться придется им однажды.
Итак, все готово для финальной склейки. Оговорюсь сразу, работы очень много и делать эту радость приходилось или в воскресенье или по ночам, что зачастую мешало трезво все взвесить и подготовиться. И вот в тот самый вечер я взялся за склейку уже заполночь, силы оставляли меня, разум был затуманен и уже после наклейки всех ламелей я обнаружил одну маленькую деталь. Парни сдавали один объект уже несколько дней и забрали почти все нормальные струбцины, поэтому следующие кадры могут шокировать, уберите от экранов беременных женщин и детей (если хоть кто-то еще дочитал до этого момента)
Примерно такой фрнкенштейн у меня получился. Размер 170х170х380. Получился большой, но нам вкатывает.

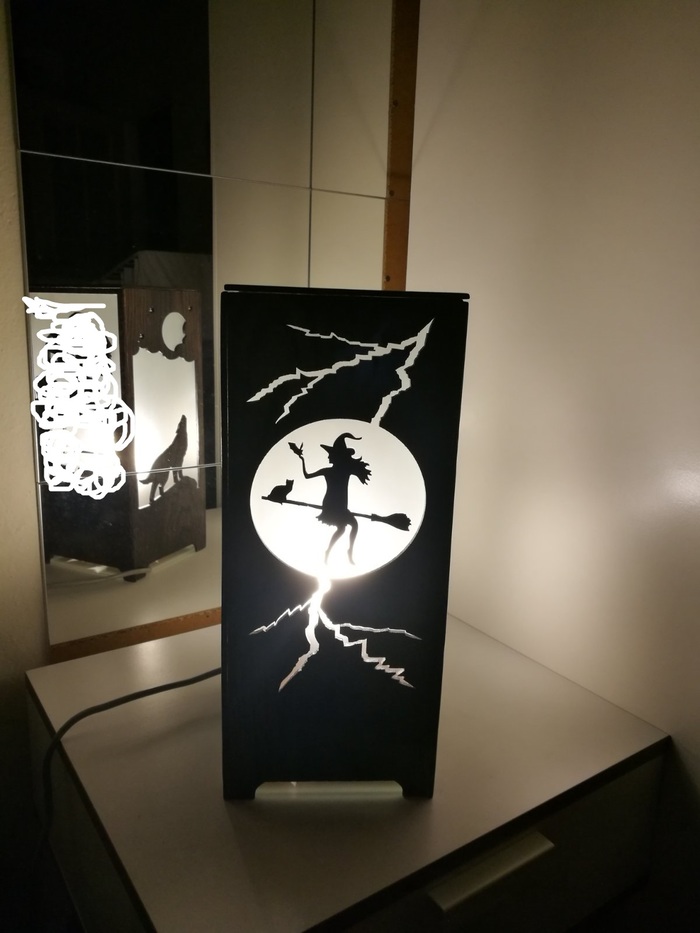

Итог вы уже видели в самом начале, было много проблем и огрехов, которые собираюсь еще исправить сразу после следующего проекта, но и сейчас результат нас радует.
Спасибо, если осилили. Красного живота вам.
Рукожоп.

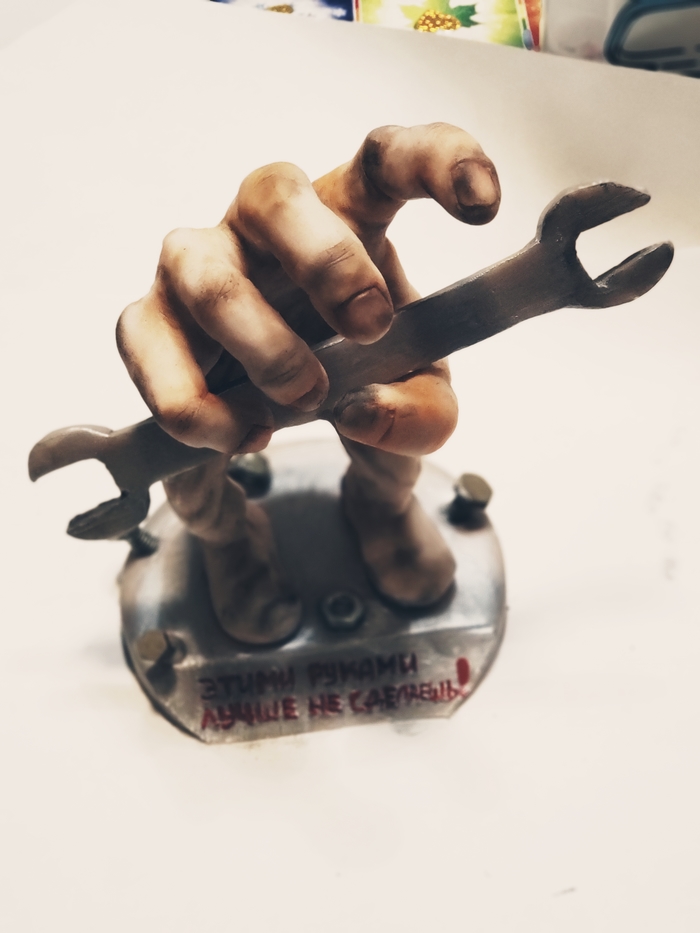

Чтож, не умею я в покраску, прошлый пост не зашёл. значит всё таки я рукожоп! Значит буду его и лепить.

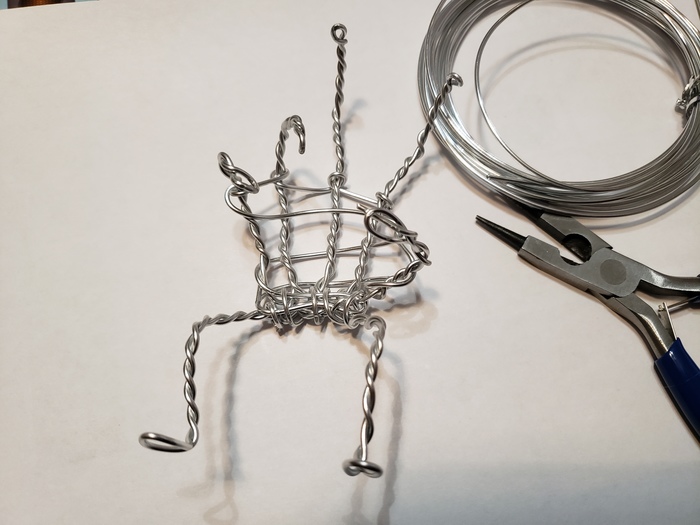

Начал с каркаса. Гнул проволоку по форме кисти и некое подобие ног.
Далее куском проволоки смонтировал всё вместе. Первоначально была проблема с тем, что ноги и кисть на одной оси крутились, пришлось стягивать туже.
После решил из старой глины сделать небольшой скелет для того, чтобы было удобнее работать.
. точка, точка, огуречек, получился человечек 😂 далее скелет запёк. Стало удобнее держать в руках и работать с ним.

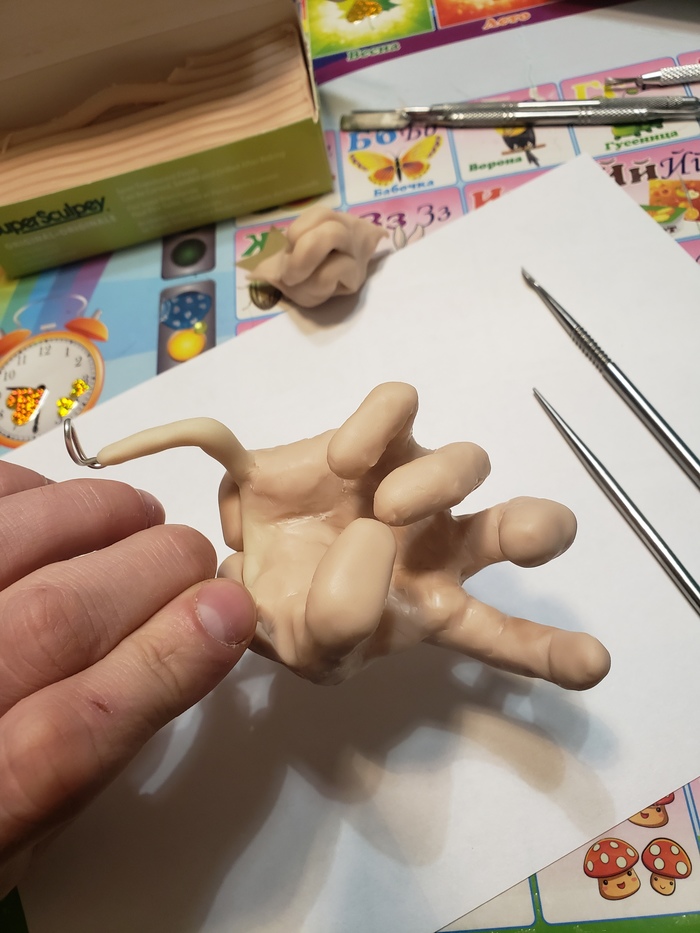

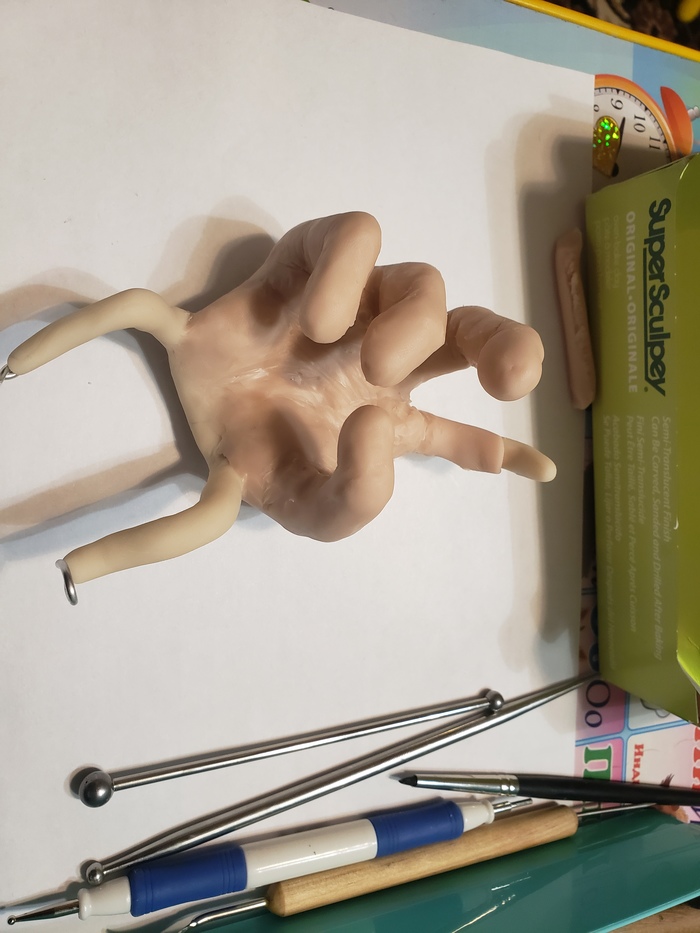

после начал натягивать «мясо» на него.
. ну и как без попы, раз рукожоп? 😀
Сформировал ступни. Из толстого куска полимерки раскатал основу-подставку. Первоначально этот парень отказывался стоять в принципе. 😒 пришлось кусками проволоки насквозь пригвоздить его ноги к подставке.
Ацетоном и кистью сгладил неровности, добавил декоративные элементы, чуть подкрасил. Результат:
Оберег
Через час (день/неделю/месяц нужное подчеркнуть), те из Вас кто останется в живых, будут завидовать мертвым.
Вести с пулЕй 🙂
Нашел вот время, чтобы немного рассказать о том, как обстоят дела с моим хобби-проектом под общим названием всепули.рф.
Последнее время я занимался оформлением для публикации на сайт пополнений коллекции, которые поступили к нам благодаря щедрости Юрия Трифонова из Казани.
На данный момент я делюсь промежуточными итогами Я оформил и опубликовал первую серию обновок. В нее вошли те пули, которые производятся товарищами с ганзы и, в основном, там же ими и продаются. Однако, некоторые наши магазины занимаются дистрибуцией, уж не знаю на каких условиях. Кое-что из продаваемых через интернет пуль можно повстречать на оффлайновых прилавках. В общем это, пожалуй, хорошо.
Среди прочих в первом эшелоне оказались также широко известные и популярные образцы, которых по тем или иным причинам, к моему стыду, на сайте до сих пор не было.
Все обновки объединены в разделе «новинки каталога» и там их можно посмотреть.
Прошу ещё раз обратить внимание на то, что в этом разделе не новопроизведенные пули, а те экземпляры, которые лишь недавно наконец появились на сайте. Так что не обессудьте, если вы, будучи опытным знатоком, не найдете там ничего, о чем не знали давным давно.
Я сказал, что со всеми обновками можно познакомиться в разделе «новинки каталога», но это не вполне верно. Не со всеми. И вот почему. Дело в том, что среди присланного Юрием немалую часть составляли те пули, которые в общем-то в коллекции были, но только в одном, чаще всего 12-ом калибре.
Я заранее знал, что многие пули делаются производителями для разных калибров. Но вначале, я пока решил сосредоточиться на наиболее распространенном 12-ом. Почему? Ну во-первых, я сразу трезво оценивал свои силы. Я понимал, что нельзя объять необъятное и начинать нужно было с малого. На поверку, кстати, оно все оказалось совсем немалым, но это только лишний раз подтвердило правоту моих суждений. Во-вторых, некоторые пули можно получить только выковыряв из патрона, потому что отдельно для самостоятельного заряжания они попросту не продаются. Отсюда приобрести их можно только обладая разрешением на соответствующий калибр. А так уж вышло, что в моем арсенале или в распоряжении моих родных и близких имеются лишь 12-й и 20-й калибры.
В общем, взвесив все, я решил прочее оставить на потом. Но тут, раз уж Юрий поделился и разными другими калибрами, грех было не добавлять и их. Так что некоторые странички в моем каталоге были просто дополнены информацией, и в таком случае в раздел «новинки каталога» они не размещались.

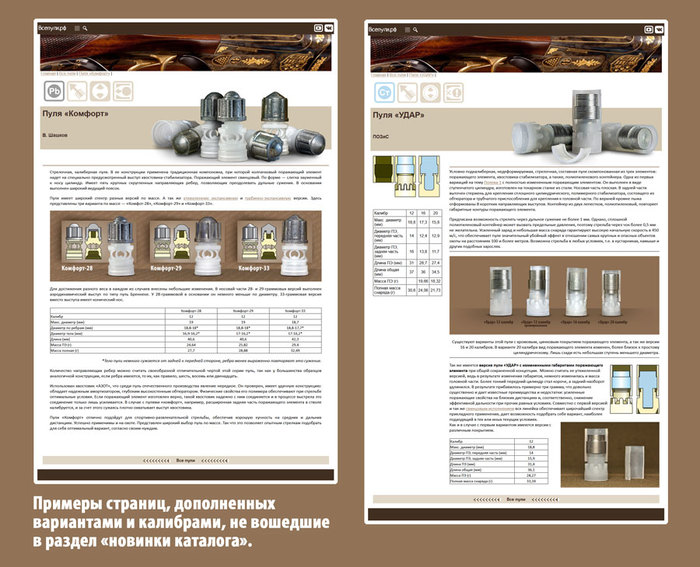

А ещё было несколько случаев, когда новый экземпляр представлял собою, например, экспансивную версию уже имеющегося, и кроме выемки не было у него совсем никаких отличий. Ну тогда я тоже находил излишним создавать отдельную позицию и лишь расширял уже имеющуюся страничку. В таком случае тоже в «новинки каталога» пуля не добавлялась.
Теперь я хочу рассказать.
. А почему-же все так долго?
Львиную долю работы я выполняю в гордом одиночестве, но это совсем не от гордости. Так уж сложилось, что среди людей, которым я мог бы довериться, не нашлось тех, кого можно было бы просить о постоянной помощи. В одном случае, люди обладают достаточными навыками по технической стороне вопроса, но не проявляют ровно никакого любопытства к пулевой тематике. Грузить их тем, что им совсем неинтересно было бы бессовестно. В другом случае, люди, будучи единомышленниками, и рады были бы волонтерски посодействовать, но в нужной мне области они не располагают никакими профессиональными навыками.
О привлечении же наемников пока нет никакой речи. Мне нечем им платить.
Что же я собственно делаю?
1) Каждую пулю я фотографирую минимум в трех проекциях. Использую хороший фотоаппарат и свои познания в предметке, которые я получил в ходе профессиональной деятельности.
2) Далее с каждой из пуль делается коллаж.
3) Затем каждый экземпляр я обмеряю и взвешиваю. Если есть возможность, взвешиваю несколько образцов, до 10 шт, чтобы вывести среднюю массу.
Для детальных замеров некоторые составные пули приходится разбирать. Другие — неразборные — если они не в одном экземпляре, приходится разрушать. Все для того, чтоб получить доступ к скрытым деталям.
4) После сбора всех данных, я рисую в векторе чертеж-схему.
И тут потребуется пара ремарок:
Для чертежников, перманентно пребывающих в режиме зануды (шутка!), спешу заметить: Я знаю — чертежи мои местами неточны. Цель таких рисунков в том лишь, чтобы с их помощью дать дополнительное общее представление о формах и материалах деталей. Образно продемонстрировать методы их соединения, там, где это необходимо. Ради более приглядного на мой взгляд эстетического вида, я иногда сознательно допускаю неточности, которые считаю несущественными. Что же касается этой самой эстетики — так то вкусы, о которых, как известно, не спорят.
А ещё есть рисунки выполненные наскоро. В свое время у меня были причины поступить с ними так, теперь же я время от времени по мере сил заменяю их на более приглядные. Но пока на сайте все ещё кое-где остаются схематичные рисунки, нуждающиеся в замене.
Итак определимся: Здесь и далее, всякий раз говоря «чертеж» я подразумеваю некий схематический рисунок.
Впрочем, составляются они все же на основе реальных замеров, так что большинство габаритов в каждом из них соблюдены точно.
5) Ну и в финале я делаю беглое техническое описание иногда с краткими рекомендациями по применению. Последнее я стараюсь делать лишь опираясь на рекомендации от производителя, либо взятые из разных авторизованных источников. Только при наличии этого, иногда я дерзаю дополнить информацию личными наблюдениями, в которых точно уверен.
Ну и затем я размещаю все материалы на сайт в открытый доступ и совершенно не противлюсь любому их использованию. Так что если вы, например, производитель той или иной пули, и хотите взять фото с сайта — берите на здоровье.
Так вот. Работа производится достаточно кропотливая. А делать я ее могу лишь в свободное время от профессиональной деятельности и бытовых забот. Вот потому-то все так неспешно.
А ещё у меня же есть канал на ютубе, посвященный той же тематике. Так что во всех этих делах я стараюсь сделать ещё и так, чтобы на нем хоть иногда, но появлялись новые видео. Вот вышедшие с момента последней моей публикации тут.
