Сообщества › Самодельный Гаражный Hi-End › Блог › Стапель для сварки мотоциклетных рам

С Новым Годом, коллеги!

Пару лет назад я строил двухколесный мотовездеход на базе двигателя от бензогенератора, и под этот проект был сделан простенький стапель для сварки рам.

Стапель фиксировал рулевую колонку и дропауты, удерживая их в заданном положении при сварке, пока вокруг них строилась основная часть рамы. Не секрет, что сама по себе рама может быть сколь угодно кривой и замысловатой по форме — главное, чтобы колеса будущего транспортного средства стояли параллельно и находились бы в одной плоскости. Поэтому основное внимание уделено было именно фиксации деталей, ответственных за будущее взаиморасположение колес.
Вот так стапель выглядел в работе:

При работе с ним столкнулись с несколькими неудобствами. Во-первых, стоящий на столе стапель — это не всегда удобно, т.к. он мешает другой работе, и его нужно снимать со стола, когда требуется место (а он тяжелый — одному не снять). Во-вторых, при сварке рамы вокруг стапеля нужно постоянно ходить. И чем стол больше, тем больше неудобств. В-третьих, при сварке рамы рано или поздно возникает необходимость варить снизу, а на нашем стапеле это было сопряжено с большими неудобствами. Проще было, оставить все нижние швы на потом, и проваривать их после снятия рамы со стапеля, что не очень правильно.

Сварив с помощью этого приспособления пару рам, решили сделать более продвинутую конструкцию. По задумке она должна быть разборная, что облегчит хранение и транспортировку при переезде. Кроме того, разборная конструкция позволит быстро апгрейдить стапель и дополнять его новыми элементами по мере необходимости, заменять одни детали другими. И, само собой, новая конструкция должна быть избавлена от всех прежних недостатков.

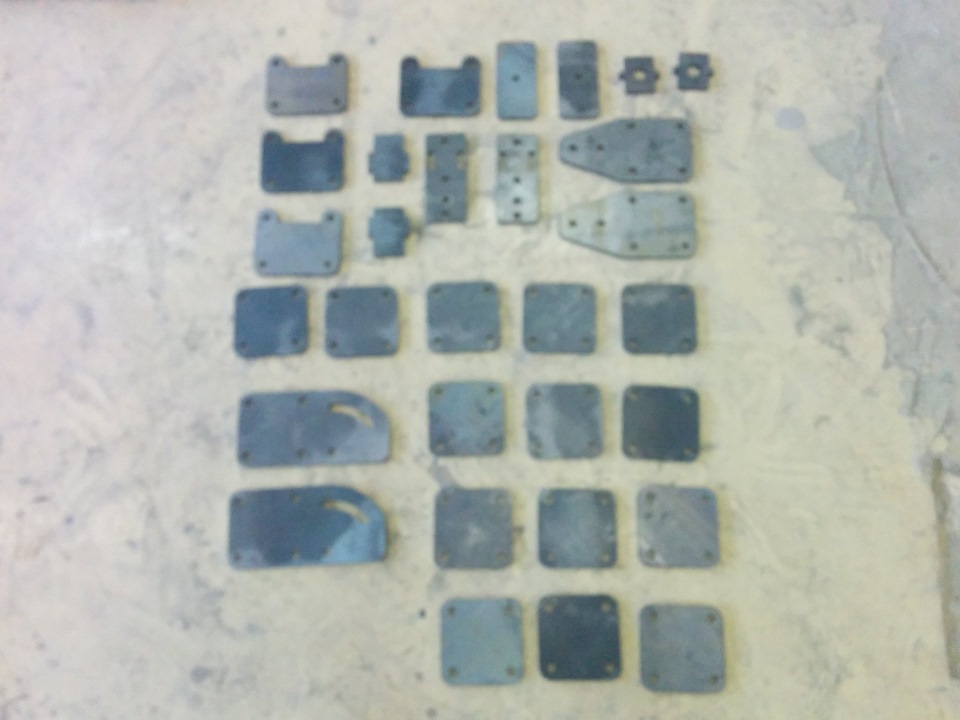

Сперва лазером вырезали все необходимые крепежные элементы. Приношу извинения за качество фото, к сожалению, другого просто нет 🙁

Сам стапель собирался из стандартного квадратного профиля 60х60х4. Его жесткости более чем достаточно для изготовления кастомных рам. Зарубежные мото-кастомайзеры и вовсе используют профиль сечением 2″х2″ (т.е. 50х50).

Сперва собираем нижнюю часть — это опоры, на которых будет подвешен собственно стапель:

Затем навешиваем основную часть. Вертикально стоящий профиль будет направляющей, на которой будет крепиться держатель рулевой колонки:

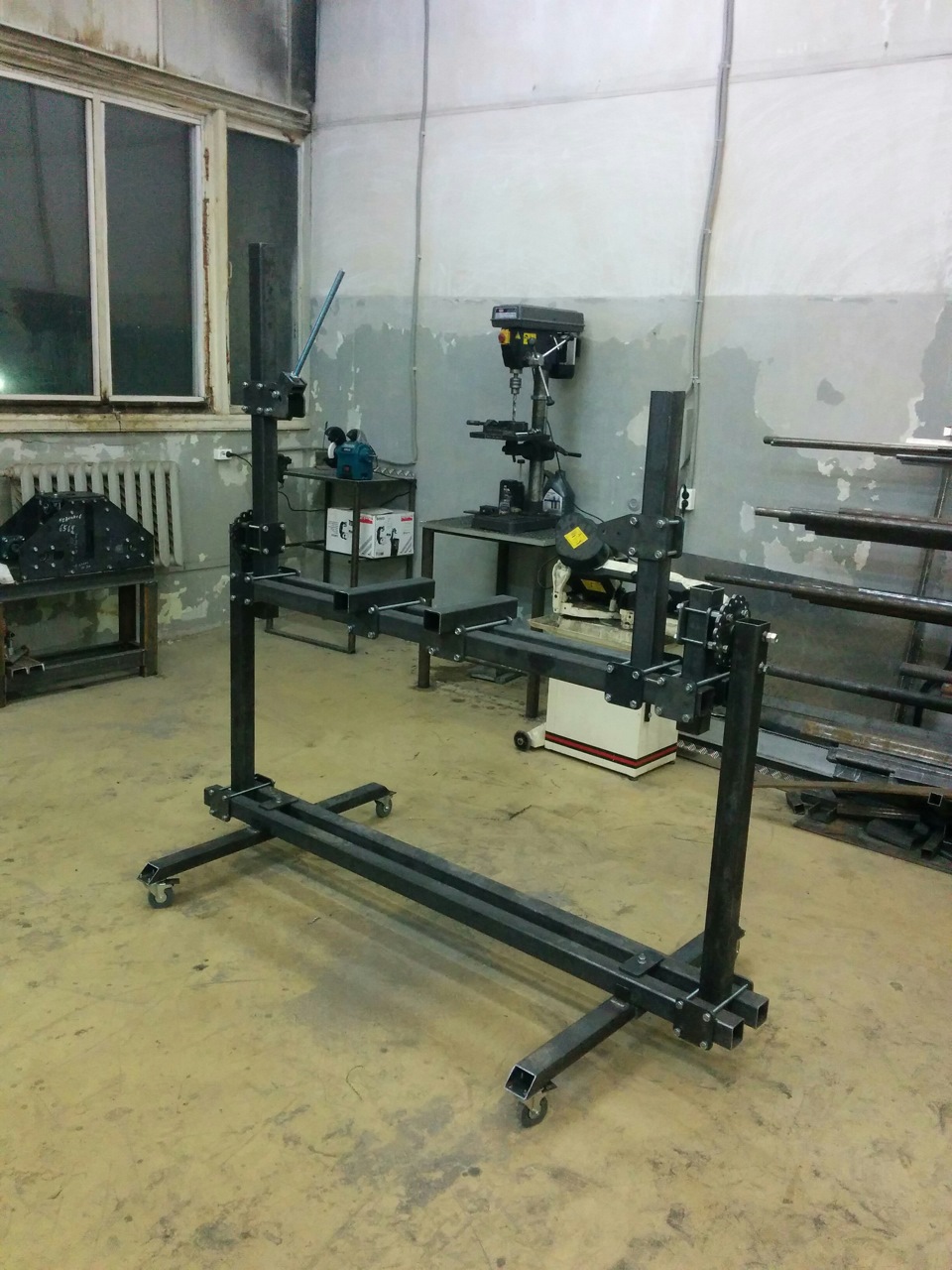

Затем добавляем остальные элементы: держатели дропаутов, держатели нижней части рамы и горизонтальные опоры самого стапеля:

И ставим это все на обычные колеса с тормозом:

Получившаяся конструкция обладает высокой мобильностью. Ее можно легко перемещать по мастерской вместе с установленной на ней рамой. При необходимости можно просто откатить все к стене или в дальний угол, где стапель не будет никому мешать. Рабочий стол теперь всегда свободен, а вокруг стапеля можно легко перемещаться, без проблем доставая до самых сокровенных мест свариваемой рамы.

Сейчас у нас на стапеле стоит рама от Диверсии, которой мы отрезали штатный подрамник, чтобы заменить его кастомным. Держатель дропаутов снят, т.к. в нем нет необходимости.

А вот и главное достоинство нового стапеля:

Раму можно вращать вокруг горизонтальной оси, фиксируя в новом положении. Всего возможно 16 положений (т.е. вращаем с шагом 22.5 градуса). Теперь можно без проблем добраться до любой точки свариваемой рамы и проварить проблемные места, не снимая раму со стапеля.

Стапель не окрашен. Это сделано для того, чтобы сохранить возможность приварить к нему какие-то дополнительные элементы, если это вдруг понадобится. По мере необходимости к нему будут добавляться новые съемные элементы, чтобы работать с различными типами рам и строить что-то оригинальное.

Источник

3 этапа сборки стапеля своими руками

Стапель своими руками: особенности конструкции + ее виды + понятие геометрии кузова + алгоритм ее проверки + детальный разбор 3 этапов сборки стапеля собственными руками.

Ситуации в жизни бывают разные. По мере увеличения траффика на дорогах, пропорционально растет и риск стать жертвой как собственной невнимательности, так и других водителей на дорогах нашего государства.

Учитывая состояние транспортных линий, вероятность подобного исхода в 2020 крайне высока даже для прилежного автомобилиста. При больших помятостях не обойтись без капремонта, но, если на авто пара-тройка вогнутостей, решить вопрос реально и дома.

Достаточно сделать стапель своими руками, и количество обращений в автомастерские значительно сократиться. В сегодняшней статье мы разберем конструкцию гаражного устройства + предоставим инструкцию по его сборке.

Что такое «стапель» и «геометрия кузова»?

Работа по восстановлению геометрии кузова и корректировки рамы от небольших ударов рядовыми способами произвести нереально. Стапель – это тот инструмент, который решает оговорённую проблему, но это только при умелом использовании. Если у человека руки «с того места», даже самодельный стапель будет выполнять положенные на него обязанности не хуже покупного, а экономия в пару десятков тысяч рублей никому еще не вредила.

1) Понятие геометрии кузова + схема проверки

По мере эксплуатации авто, даже если оно не было в авариях, геометрическое расположение кузовных деталей меняется. Первые пару лет эти изменения глазом не заметить, но по мере «старения» автомобиля, увеличивается и степень асимметрии. Любое механическое повреждение увеличивает степень смещения кузова, и может сделать его опасным для нормального функционирования некоторых деталей.

Причины асимметрии кузовных деталей авто:

Определить наличие смещений кузова можно двумя способами – дома или на СТО. Первый вариант дороже, но точнее, ибо работу проводят спецы, второй – менее точный, но бесплатный. При должном уровне сноровки, можно выявить до 95% ассиметричных компонентов в кузове транспорта даже у себя в гараже.

Важно: у любой модели авто в техническом паспорте имеется раздел, посвященный расстояниям между определенными кузовными точками. Без него проверить уровень асимметрии не представляется возможным физически. Даже от схожей модели данные не подойдут.

Найти актуальные данные можно и в мировой паутине. Благо, доступ к сети Интернет в 2020 году имеется у 100% автомобилистов. На крайняк, зайдите в интернет-клуб, или попросите скачать документ знакомых.

Пример можно увидеть на рисунке выше. Представленные расстояния будут сопровождаться цифровыми значениями с точностью до миллиметра. Наибольшую значимость в суждениях об асимметрии имеют стаканы, прикреплённые к лонжеронам. Кроме того, сами лонжероны – это крепежная база важнейших узлов кузова авто, и даже незначительные смещения пагубны для структуры всего автомобиля сразу.

Многие автомобилисты забивают на мелкие перекосы своего коня, но делать это настоятельно не рекомендуется, ведь даже мелкие неточности в геометрии негативно сказываются на управляемости, что рано или поздно выльется в плачевную ситуацию. К первоначальным признакам перекоса кузова, которые можно увидеть невооруженным глазом – плохо закрываются двери авто и его багажник.

Вторичные признаки – потеря управляемости. Сначала это будет заметно только при больших скоростях, но по мере прогрессирования асимметрии, тяжело держать авто в узде станет и на небольших скоростях.

Инструкция по проверке геометрии кузова:

Использование в измерениях рулетки дает искаженные результаты, что не позволит выявить минимальные отклонения симметрии транспортного средства. Если данный факт не так важен (когда деформация очевидна), можно воспользоваться и ей.

2) Что такое стапель + его разновидности

Выполнять свою работу стапель может из-за оснащения захватами, цепями, измерительными приборами и прочими механизмами, которые позволяют прилагать растягивающие/сжимающие усилия в отношении деталей кузова транспортного средства.

Как работает оборудование:

Стапели, разработанные собственными руками в гараже, имеют упрощенные системы гидравлики, и, как правило, могут работать не более чем с 1 участком кузова авто. Для специализированных СТО на заказ делаются многоточечные стапеля, подходящие как для легковушек, так и грузовых транспортных средств.

Имеется глобальное распределение стапелей по категориям – электромеханические с программируемой основой и механические ручного типа. Если мы говорим об изготовлении оборудования в домашних условиях, приоритет однозначно отдается второму варианту. Детальнее о разновидностях стапелей далее.

А) Подкатный стапель

Надежность конструкции может помочь в простенькой рихтовке и грузовых авто, но в таких случаях куда безопаснее обратиться в СТО. Благодаря своей компактности, подкатной стапель не требует много места, и способен занять свое законное место даже в небольшом гаражном помещении.

Возможности подкатного стапеля:

Основные области рихтовки подкатным стапелем – панели, лонжероны, стойки и другие элементы высокого уровня жесткости, имеющиеся в кузове авто. Серьезные перекосы оговоренное устройство исправить не поможет. Придётся искать вариант помощнее.

Б) Рамный стапель

Преимущества рамного стапеля:

При наличии мелких деформаций, без рамного стапеля не обойтись. Для экономии места популярностью пользуются конструкции с автоматическими подъемниками. На каркасе авто крепится с помощью цепей, а фиксация по высоте производится с помощью зажимов. Деформированные части вправляются с помощью цепей, что прикреплены к гидравлическому устройству.

В) Напольный стапель

Хорошая мобильность механизмов дает возможность производить коррекцию геометрии кузова авто различных сложностей, но для капитального исправления деформаций он все равно не подойдет.

Обратите внимание: если мы говорим о самоделках, то напольный стапель будет оптимальным вариантом конструкции в домашних условиях. Дешево и сердито.

Напольный стапель оперативно устанавливается, имеет небольшую площадь использования + низкую стоимость (себестоимость производства). Выдвижные устройства реально убрать, а полученные рельсы использовать для прочих целей. Основной недостаток напольного стапеля – невозможность проведения замеров отдельных кузовных компонентов и общей геометрии кузова транспортного средства.

Г) Платформенный стапель

Платформенный стапель – дорогой, но надежный вариант оборудования. Универсальность конструкции позволяет проводить как мелкие исправления асимметрии кузова, так и проводить полноценную корректировку геометрии кузова для легковушек, внедорожников и мелких грузовых моделей авто.

Преимущества платформенного стапеля:

В автосервисах размещают именно платформенные стапели, ведь сфера работ у СТО куда шире, нежели при использовании оборудования в домашних условиях.

Стапель своими руками: инструкция по изготовлению

Самостоятельное изготовление стапеля экономит человеку деньги в 3-4 раза от рыночной стоимости оборудования, а используемые инструменты и в дальнейшем пригодятся для повседневных ремонтных работ в гараже.

Давайте поэтапно рассмотрим, как именно сделать стапель своими руками в домашних условиях.

Этап №1. Поиск/разработка чертежа

Каким образом добыть чертеж:

Напольный стапель – распространенный домашний тип оборудования среди автовладельцев, потому, разрабатывая чертеж самостоятельно, можно обратиться к коллегам по баранке и сделать замер с уже готового устройства.

Этап №2. Сбор материалов + инструментов

Важно: площадь гаражного помещения обязана быть в 4-7 раз больше, нежели площадь рабочей области стапеля. При установке гидравлики, разница в пространстве станет еще более заметной.

Теперь поговорим о наборе инструментов и сырья для изготовления стапеля. Большинство деталей имеются в гараже автомобилиста по умолчанию. Недостающие же можно взять в аренду или попросить на пару суток у друзей.

Большинство материалов реально найти на блошиных рынках для владельцев авто. Расходный материал в пунктах приема лома. Производя отбор, отбрасывайте ржавую сталь, ведь итоговая конструкция будет постоянно подвергаться громадному давлению транспортного средства, а это от 2 до 10+ тонн. Хотите качество? — соизвольте выложить чуть больше денег из личного кармана.

Пошаговое описание сборки стапеля собственными руками:

Этап №3. Собираем стапель своими руками, и проверяем его работоспособность

В процессе изготовления стапеля придется много работать со сварочным аппаратом, а потому, навыки обращения с оговоренным инструментом для человека, решившего произвести сборку собственноручно – обязательное условие. Пошаговая работа мастера расписана в таблице ниже.

В конце останется проверить стапель своими руками на практике. Заводим на него автомобиль, который нуждается в коррекции геометрии, и поочередно проверяем все функциональные узлы оборудования. Особо важно изучить прочность крепежей.
