Всем здравствуйте.
Всё началось с того что мне в гараж захотелось гидравлический пресс. вариант ручного почемуто отпал сразу не хотелось сильно корячиться давя на рукоять руками, вариант покупки готового после мониторинга цен тоже отпал так как хотелось пресс не менее 20 тонн и электрогидравлический, а цена у них улетала далеко за 100 тысяч рублей.
Вот в этот момент я и вспомнил что где то в металлоломе валялся гидроцилиндр
быстренько сварганил станину из 14 тавровой балки
После того как пресс порвало решено сделать более качественную и надежную версию
для этого гидроцилиндр теперь будет не вварен, а установлен на фланец в 20 миллиметровую плиту на двух тавровых балках.
Для этого протачиваем гидроцилиндр на токарном станке под упорный фланец

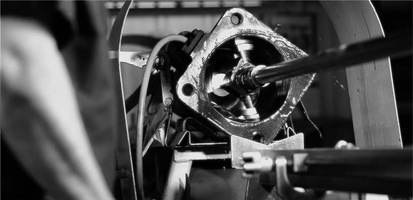

Сам фланец взят от ступицы BMW и обрезан и проточен все на том же токарном станке
Метки: самодельный пресс
Комментарии 146
привет. подскажи как правильно называется кран управления. этот гидронасос. как искать все это во сколько встал весь пресс. хочу сделать подобный.
кран называется гидрораспределитель, ниже в сообщении есть ссылки на маслостанции
Для чего вы приводите «наглядный пример»? И идиоту понятно, что НШ имеют высокую производительность и требуют высокой подводимой мощности. У человека плунжерный двух секционный насос. Он имеет мизерную производительность, а следовательно низкую подводимую мощность для создания высокого давления. Оценить производительность насоса по скорости штока можно только для первой ступени. Как вы оценили производительность насоса, когда шток уже уперт в препятствие и насос перешел на вторую ступень? Для полной убедительности вот ссылка на данные маслостанции. Просто посмотрите на давление www.nasos-mgs.ru/main-pages/gidrostancii-mgs.html
Ладно, восхищайтесь этими поделками.
Собственно я указал что 35тН с такой маслостанцией можно выжать на пятне контакта разве что диаметром сантиметр …
«в 50 квадратных сантиметров»
может всё таки мм?
если мм., то сила давления 3500 кгс.
диаметр поршня 8см. я думаю посчитать нет проблем
диаметр поршня 8см. я думаю посчитать нет проблем
700 атмосфер не хило. от чего насос и цилиндр? а то знаком только со всякими цилиндрами от т25 да к700 там 160 атмосфер предел…
масло станции специальные продаются на 700 бар
а цилиндр? он случаем не советский?
По истечению такого времени интересует как сварка поживает на нижнем фланце, упорная плита 20мм ступица от бмв на вскидку 11мм которая держится на одном сварном шве или двух? шов одинарный или в два прохода? я щас тож пресс начал собирать твою тему видал давно, я сперва думал нарезать резьбу и вкрутить гидроцилиндр как это сделано на заводских прессах а потом увидал видос
и вот теперь думаю на видосе намного проще и без токаря обойтись можно))
почитать о прессе можно тут www.chipmaker.ru/topic/166844/
не совсем хорошо, цилиндр подкален поэтому сварка там лопнула
тут сталька хорошая подкаленая, он варится до закалки потом уже сварка не берет его. на большом давлении не работаю, но ищу другой цилиндр есть мысли поинтереснее
где именно сталь на ступице? какой цилиндр ищешь?
приспособление по выпрессовки сайлентблоков хотите сделать?
да не просто в полый крепить удобнее оснастку
Добрый день. Марку гидростанции не могли бы подсказать?
Большое спасибо и долгих лет службы Вашему девайсу!
да не за что ищите аналоги «двухскоростной плунжерный насос»
А ну тогда понятно, почему он так резво бегает 🙂 У меня к сожалению только насос высокого давления. Сегодня производил первые испытания, аж страшновато, как прикипевшие сайлентблоки «выстреливают» 🙂
есть где почитать? какое расчетное давление?
У меня на страничке. номинальное 100 бар. диаметр поршня 160мм. Соотвтсвенно около 20тон.
Сделано очень аккуратно! респект! ИЗ советов — цилинндр обязательно делать подвижный (по сравнению с жестко закрепленным земля и небо). И еще — я бы не стал доверять таким лихим цифрам в 700 бар. При столь малом по габаритам двигателе ( а он, судя по всему, асинхронник с короткозамкнутым ротором) его мощность не превышает 2-ух кВт, плюс не малая производительность насоса судя по скорости движения и его кпд. Да и цилиндр на вид «классический» с какой-то спец техники скорее всего. А они при 700 бар раздуваются как шарики :), хотя утверждать не возьмусь. Всё выше сказанное ни в коем случае не для того что бы «зашкнить». Просто яб врезал отечественный манометр ради интереса :). Кстати регулировочные отверстия для стола советую делать заранее на всю длину, а то потом когда «приспичит» не очень то и удобно из сверлить.
Сам тоже в данный момент конструирую аналогичный пресс.
насос двухскоростной, при давлении до 100 Бар. качает быстро потом медленнее, уже больше полугода работаю с ним претензий вообще никаких, выдавливаем такое что просто страшно смотреть
Сделано очень аккуратно! респект! ИЗ советов — цилинндр обязательно делать подвижный (по сравнению с жестко закрепленным земля и небо). И еще — я бы не стал доверять таким лихим цифрам в 700 бар. При столь малом по габаритам двигателе ( а он, судя по всему, асинхронник с короткозамкнутым ротором) его мощность не превышает 2-ух кВт, плюс не малая производительность насоса судя по скорости движения и его кпд. Да и цилиндр на вид «классический» с какой-то спец техники скорее всего. А они при 700 бар раздуваются как шарики :), хотя утверждать не возьмусь. Всё выше сказанное ни в коем случае не для того что бы «зашкнить». Просто яб врезал отечественный манометр ради интереса :). Кстати регулировочные отверстия для стола советую делать заранее на всю длину, а то потом когда «приспичит» не очень то и удобно из сверлить.
Сам тоже в данный момент конструирую аналогичный пресс.
Судя по цилиндру(и упоминанию автора в тексте площади г\ц в 50см2), поршень порядка 80мм. диаметром.
Чтобы НШ-10 надавил 20мПа к нему нужно приложить порядка 3,6-4,0кВт.\2500об\мин. Автор, у Вас электромотор 1-1,5кВт судя по габаритам. При 700бар ещё до г\ц у вас сальники на гидронасосе моментально повыдавливает. Либо рвд полопаются.
Реально, если поршень 80мм., с такой маслостанцией Вы получаете не более 5-7тонн. Если всё же мотор отдает 4кВт. — 9тонн с хвостиком. Чудес не бывает promtk.com/calc/pressure
Считаете отлично — Читаете плохо ) Насос (а точнее два насоса) у товарища плунжерные. При работе на малых давлениях работает насос большой производительности. По превышению давления происходит переключение на работу насоса пониженной производительности (давление больше, расход меньше). Сальников в плунжерных насосах нет (в полостях высокого давления).
Судя по цилиндру(и упоминанию автора в тексте площади г\ц в 50см2), поршень порядка 80мм. диаметром.
Чтобы НШ-10 надавил 20мПа к нему нужно приложить порядка 3,6-4,0кВт.\2500об\мин. Автор, у Вас электромотор 1-1,5кВт судя по габаритам. При 700бар ещё до г\ц у вас сальники на гидронасосе моментально повыдавливает. Либо рвд полопаются.
Реально, если поршень 80мм., с такой маслостанцией Вы получаете не более 5-7тонн. Если всё же мотор отдает 4кВт. — 9тонн с хвостиком. Чудес не бывает promtk.com/calc/pressure
точно сказано, не как 35 тонн
Как такой аккуратный шов получается?
Можно подробнее про параметры тока на инверторе, какой электрод? Я так ровно монетками еще не научился варить. Красиво!
электрод 3мм. АНО-21 ток 85-95 ампер, я тоже раньше неумел пока не просмотрел видеоурок, да и с практикой пришло
надо тоже обратить внимание на видео уроки:)))
Спасибо за информацию! Швы обалденные, просто мечта 🙂
поверь это не идеал, тут много факторов, влияющих на шов. электроды, правильный ток, подготовка поверхности, марка стали, метод укладки шва, место укладки шва
У меня похоже с методикой проблемы и электроды (синие) не знаю марку их 2мм. Если толще брать боюсь слишком сильно нагрею заготовку и сталь варю тонкую 1,5-2мм не больше.
а вот от толщины это уже умение сварщика, приходилось аппаратом на 250 ампер без регулировки варить конструкцию из 1.5 мм. стали ну так стоит до сих пор и электроды были 3-4 мм. и то что они синиии ничего не значит просто краситель
Отличная работа!
Самостоятельно делал его?
Самостоятельная сборка гидростанции. Из чего и как сделать гидравлическую станцию своими руками?
Подскажите пожалуйста, какой перечень комплектующих мне понадобиться для самостоятельной сборки гидростанции для гидропресса?
