Как сделать стойку для микроскопа
Сообщества › Кулибин Club › Блог › Универсальный штатив для микроскопа
В коем веке решил как то оптимизировать свое рабочее место
В один вечер на скорую руку нарисовал в компасе чертежи «на глазок», напечатал, от руки размеры проставил… и отдал жене. Работает она в заводской лабаратории, естественно знает всех заводских мастеров. За небольшую денюжку мне все что надо выточили — втулки, шайбочки, пальцы.

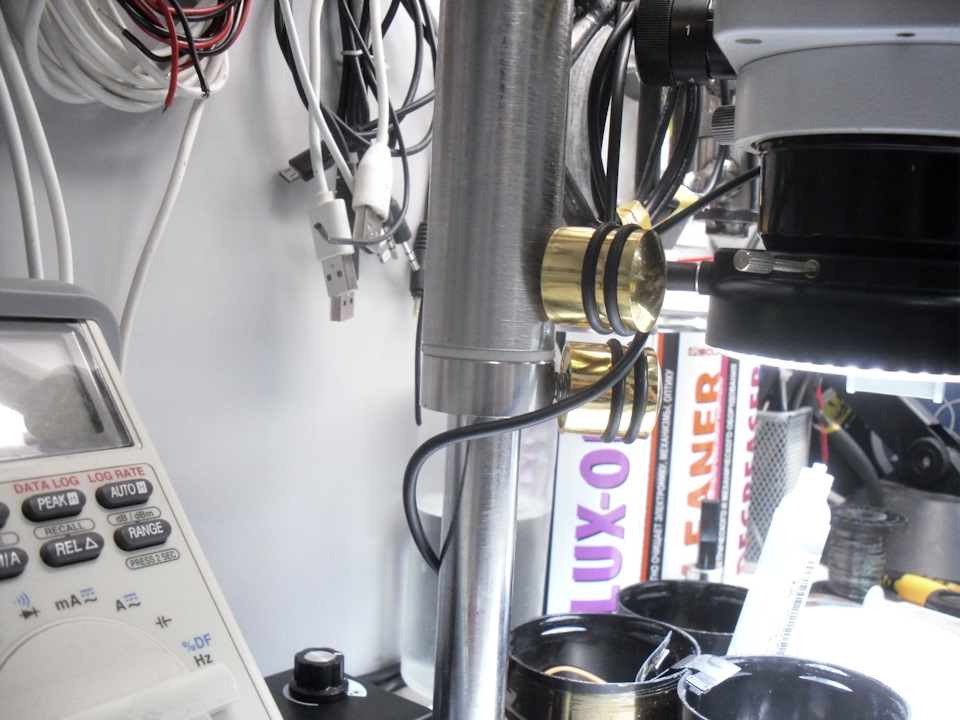

Далее нужны фиксаторы. Для этого я поперся на рынок искать болты с пластмассовыми крутилками, но не нашел. Но нашел ручки для шкафчиков, с одной стороны болта резьба М8, с другой типа саморез. Эта часть выкинута, оставил тольки сами ручки с резьбой и закрутил в них шпильки. Все просто и безотказно работает
Далее пользуемся услугами сварщиков.

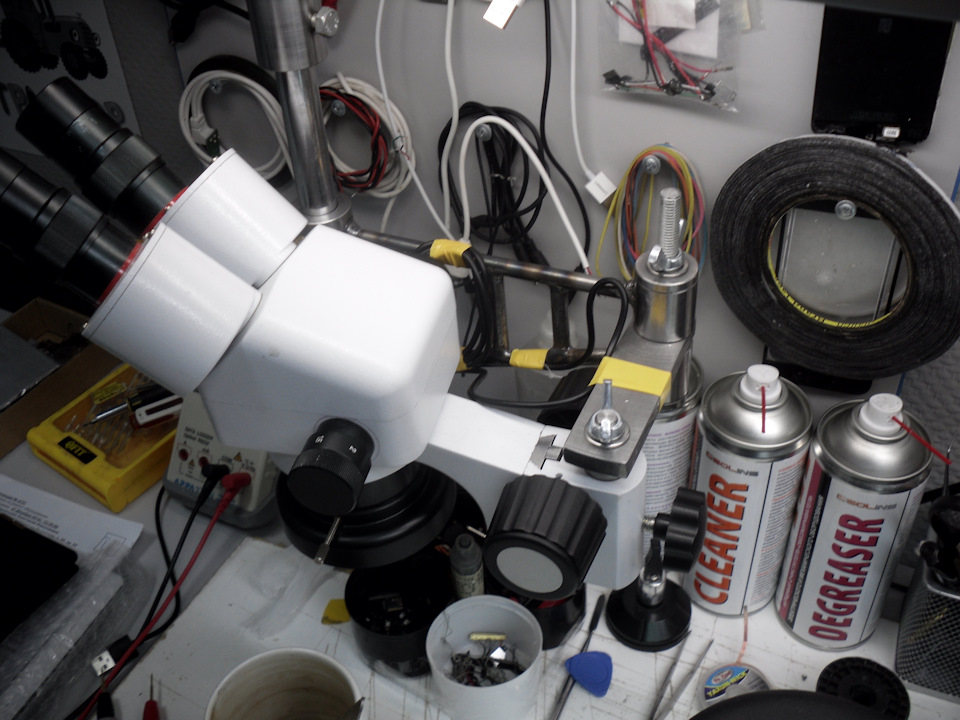

В деле все это выглядит вот так:
Из недостатков конструкци — трубы немного играют. надо найти что то поприкольнее… например сделать опору из штока амортизатора, он цельный, не пустотельный, играть не будет точно. Где только шток взять 20мм 🙂 на каких авто он есть?
