Как сделать стробоскоп для дизеля
Лада 4×4 3D Гранатовая Черепашка › Бортжурнал › Стробоскоп для установки угла опережения зажигания своими руками.
После очередной возни с машиной, сбился уоз. Пометку на распределителе, как всегда не сделал, — забыл. Выставленного на слух угла явно было много, была детонация. А уменьшая угол, былой тяговитости так и не добился. У знакомых стробоскопа не нашлось. Покупкой нового озадачился, но после похода по магазинам желание отпало, платить за «фонарик» 1000 деревянных! Совсем уже спекулянты оборзели!
После поиска вариантов выхода из данной ситуации, решил сделать его сам! Единственная беспроблемная схема с простотой монтажа и без различной настройки, был автомобильный стробоскоп из лазерной указки автор: «Радио» 2000г. №9 «Светодиодный автомобильный стробоскоп» П. Беляцкий. «Радио» 2004г. №1 «Автомобильный стробоскоп из лазерной указки» Н. Заец.
Так его в последнее время перерисовали для более удобного чтения.
Ища сведения о работоспособности данной схемы, наткнулся на блог EverGrand У него выложена «печатка» в SL6, для сведения и последующего травления на плате, с очень компактной компоновкой
СПАСИБО ЕМУ ОГРОМНОЕ! Очень приятный и отзывчивый парень! Довелось с ним пообщаться, по причине постоянной подачи напряжения на транзисторы (стробоскоп постоянно горел при подключении к аккумулятору).
Причина была не в схеме, а в нерабочих микросхемах К561ЛЕ5. Коих клепают «узкоглазые» без проверки! Заработала только третья! Купленная микросхема!
Что потребуется для сборки:
1. Микросхема — К561ЛЕ5 (или аналог HCF4001BE)
Транзисторы:
2. КТ315А — 1 шт.
3. КТ815А — 1 шт.
Резисторы:
4. 15к — 1 шт.
5. 3к — 1 шт.
6. 100к — 1 шт.
7. 4,7к — 1 шт.
8. 430 Ом — 1 шт. (я поставил 100 Ом, так как с предыдущим светил тускло)
9. 1к — 1 шт.
Конденсаторы:
10. 68 pF — 1 шт.
11. 3300 pF — 1 шт.
12. Кабель антенный для телевизора.
13. Прищепка
14. Светодиоды в различном исполнении.
Изготавливаем стробоскоп для установки зажигания своими руками
Для точной установки зажигания на двигателе необходимо использовать специальные приборы – стробоскопы. Их можно приобрести в автомагазинах или изготовить своими руками. Во втором случае вы сэкономите приличную сумму и сделаете наиболее подходящее устройство для вашей модели авто.
Особенности заводских стробоскопов и принцип их работы
Точно отрегулировать зажигание без использования стробоскопа довольно сложно. Такой прибор существенно ускоряет процесс настройки, лампа сигнализирует о появлении искры, что позволяет правильно установить угол опережения зажигания. Несмотря на то, что заводские приборы работают эффективно и точно, многие автолюбители не спешат их покупать. Главным сдерживающим фактором можно назвать высокую цену стробоскопов. В большинстве моделей используется дорогостоящая газоразрядная лампа, её замена приравнивается к покупке нового прибора.
Само устройство можно сделать своими руками, используя простые и доступные материалы. Существует несколько хороших схем изготовления, которые помогут сэкономить на покупке заводских аналогов. Для примера, можно ознакомиться с ценами на самые популярные стробоскопы, которые есть в продаже:
Самодельные приборы делаются из фонариков, светодиодов или лазерной указки. При низкой себестоимости (около 500 рублей) прибор будет работать не менее надёжно и эффективно.
Инструкция по изготовлению прибора для установки зажигания
Простой способ
В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:
Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.
Схема сборки автомобильного стробоскопа в корпусе от старого фонарика
Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод
Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.
Самодельная приблуда с использованием таймера
Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.
Таймерные стробоскопы также можно использовать в качестве тахометра
Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.
Схема изготовления прибора на светодиодах
В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.
Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении
Видео: как сделать стробоскоп своими руками
Как правильно настроить самоделку
Чтобы проверить устройство на практике и установить угол опережения зажигания, делаем следующее:
На практике самодельные стробоскопы ничем не уступают заводским. Главное, правильно собрать схему и проверить работу устройства. Изготовленные стробоскопы в домашних условиях обойдутся совсем недорого и могут быть легко отремонтированы при необходимости.
tosha3692 › Блог › Регулировка зажигания с помощью стробоскопа
Итак, если главный инструмент для работы с зажиганием у нас имеется, приступим к проверке и регулировке.
Любой распределитель зажигания ( «трамблёр» ) имеет две системы коррекции — центробежный корректор и вакуумный. В процессе работы двигателя угол опережения зажигания постоянно изменяется в зависимости от количества оборотов и нагрузки, это нужно для оптимизации процесса сгорания топливной смеси, а оптимально, это значит экономично и мощно…
Проверить работоспособность систем коррекции нам и поможет наш «стробоскоп». Начнём…
1 — двигатель прогрет, «подсос» убран, холостые обороты отрегулированы по норме или чуть ниже, вакуумная трубка, идущая от карбюратора к «вакуумнику» трамблёра снята. На таком режиме проверяем и регулируем установку начального угла опережения зажигания. ( «классика» — от 2-х до 7-ми градусов, в зависимости от рабочего объёма двигателя; 08 — 010 — 1100см. — 6 град., 1300см. — 1 град., 1500см. — 4 град. Подробнее в описании автомобиля ).
2 — При увеличении оборотов двигателя, примерно до 2-х тыс., угол опережения должен увеличиваться на 5 — 7 град., если этого не происходит, значит центробежный регулятор у нас не работает. Основная причина — заклинивание центробежного механизма, чаще всего, из — за окисления. Ремонт — разборка, чистка, смазка. Помимо этого, частенько ломаются и пружины механизма.
3 — Проверка работы вакуумного регулятора опережения зажигания немного посложнее, т. к. его работа связана с работой карбюратора. Главное условие нормальной работы вакуумного корректора — при работе двигателя на холостых оборотах, разряжения в трубке, идущей от карбюратора к «вакуумнику», быть не должно. Разряжение должно появляться только при увеличении оборотов двигателя. Своевременность появления разряжения в трубке можно проверить приложив к ней кончик языка ( к тому концу трубки, который мы сняли в начале проведения процедуры с «вакуумника» трамблёра ). Если карбюратор не обеспечивает своевременного появления разряжения в трубке, то нормальная работа вакуумного корректора невозможна, даже при полностью исправном механизме трамблёра.
При наличии своевременного разряжения, т. е. при правильной работе карбюратора, приступаем к проверке работоспособности самого вакуумного регулятора. Подсоединяем вакуумную трубку обратно к трамблёру и снова «светим стробоскопом» на метку. При увеличении оборотов метка должна «уходить» ещё выше, раза в два, чем она «уходила» с отсоединённой трубкой. Суммарный угол опережения складывается из трёх величин — начальный угол опережения зажигания, плюс дополнительное опережение, создаваемое центробежным регулятором, плюс доп. опережение от «вакуумника». Суммарный угол может достигать 30 градусов, в зависимости от режима работы двигателя, его модели и характеристик трамблёра.
Распределители зажигания имеют определённые, заданные характеристики работы, точные их параметры и их соответствие стандарту можно определить только на специальных стендах. В нашем случае мы можем только определить работает та или иная система, вообще, или не работает. Опытный мастер, конечно, может и «на глаз» достаточно точно определить правильность характеристик работы трамблёра и откорректировать их, но для этого нужны долгие годы практической работы.
И последнее, если одна из систем коррекции опережения зажигания или обе не работают, то заметно теряется динамика разгона автомобиля, могут появиться «провалы», увеличивается расход бензина.
Схема и изготовление своими руками стробоскопа для установки зажигания (УОЗ)
Светодиодный стробоскоп для установки зажигания позволяет быстро и с высокой точностью выставлять оптимальный угол опережения зажигания (УОЗ) в автомобиле. Данный параметр играет важную роль в корректной работе двигателя. Небольшое смещение в момент зажигания приводит к потере мощности, вследствие возросшего расхода топлива и перегрева двигателя.
Несмотря на большой ассортимент промышленно выпускаемых приборов для проверки и установки УОЗ, актуальность создания стробоскопа своими руками не потеряла смысл и в наши дни. Представленная схема самодельного стробоскопа для автомобиля не требует наладки после сборки и изготавливается из доступных деталей.
Принципиальная схема стробоскопа
Схема разработана и представлена в девятом издании журнала «Радио» в далеком 2000 году. Однако, благодаря своей простоте и надежности, остается актуальной и в наши дни.
В принципиальной электрической схеме стробоскопа для авто можно условно выделить 4 части:
Принцип работы
Схема стробоскопа питается от автомобильного аккумулятора. В момент замыкания выключателя SA1, триггер DD1 переходит в исходное состояние. При этом на инверсных выходах (2, 12) появляется высокий потенциал, а на прямых (1, 13) – низкий потенциал. Конденсаторы С3, С4 заряжены через соответствующие резисторы.
Импульс с датчика, пройдя через дифференцирующую цепь, поступает на тактовый вход первого одновибратора DD1.1, что приводит к его переключению. Начинается перезаряд С3, который через 15 мс заканчивается очередным переключением триггера. Таким образом, одновибратор реагирует на импульсы с датчика, формируя на выходе (1) прямоугольные импульсы. Длительность выходных импульсов с DD1.1 определяется номиналами R3 и С3.
Второй одновибратор DD1.2 работает аналогично первому, уменьшая длительность импульсов на выходе (13) в 10 раз (примерно до 1,5 мс). Нагрузкой для DD1.2 служит усилительный каскад из транзисторов, которые открываются на время импульса. Импульсный ток через светодиоды ограничен исключительно резисторами R6-R8 и в данном случае достигает величины 0,8 А.
Не стоит пугаться столь большого значения тока. Во-первых, его импульс не превышает 1 мс, со скважностью в рабочем режиме не менее 15. Во-вторых, современные светодиоды обладают гораздо лучшими техническими характеристиками в сравнении с их предшественниками из 2000 года, когда эта схема впервые получила практическое применение. Тогда нужно было поискать светодиоды с силой света в 2000 мкд. Сейчас белый LED (от англ. Light-emitting diode) типа C512A-5 мм от компании Cree с углом рассеивания 25° способен выдать 18000 мкд при постоянном токе в 20 мА. Поэтому использование сверхъярких светодиодов позволит значительно снизить ток нагрузки путём увеличения сопротивления R6-R8. В-третьих, время пользования стробоскопом обычно не превышает 5-10 минут, что не вызывает перегрев кристаллов излучающих диодов.
Печатная плата и детали сборки
Самодельный стробоскоп для установки зажигания можно собрать как на недорогих отечественных радиоэлементах, так и на более прецизионных импортных элементах. Ниже представлена плата с применением отечественных компонентов для штыревого монтажа.
Плата в файле Sprint Layout 6.0: plata.lay6
Диод VD1 – КД2999В или любой другой с малым падением прямого напряжения. Конденсатор С1 должен быть высоковольтным с емкостью в 47 пФ и напряжением 400 В. Конденсаторы С2-С4 неполярные серии КМ-5, К73-9 на 0,068 мкФ 16 В. Все резисторы, кроме R4, типа МЛТ или планарные с номиналами, указанными на схеме. Подстроечный резистор R4 типа СП-3 или СП-5 на 33 кОм.
Триггер ТМ2 лучше использовать 561 серии, которая отличается высокой помехоустойчивостью и надёжностью. Но можно заменить его микросхемой 176 и 564 серии, учитывая их распиновку. Транзисторы VT1-VT2 подойдут КТ315 Б, В, Г или КТ3102 с большим коэффициентом усиления. Выходной транзистор – КТ815, КТ817 с любой буквенной приставкой. Светодиоды HL1-HL9 лучше взять сверхъяркие с малым углом рассеивания. Их располагают на отдельной плате по три в ряд. При отсутствии каких-либо деталей схемы их можно заменить более современными аналогами, немного усовершенствовав плату.
Готовую плату управления стробоскопа и плату со светодиодами удобно разместить в корпусе переносного фонарика. При этом необходимо предусмотреть отверстие в корпусе под регулятор R4, а в качестве SA1 можно использовать штатный выключатель.
Настройка
В схеме установлен подстроечный резистор R4, регулировкой которого можно добиться нужного визуального эффекта. Вращая ручку регулятора можно наблюдать, что уменьшение импульса тока ведёт к недостатку освещенности меток, а увеличение – к размытости. Поэтому во время первого запуска стробоскопа необходимо подобрать оптимальную длительность вспышек.
Длина экранированного провода от печатной платы к датчику не должна превышать 0,5 м. В качестве датчика подойдет 0,1 м медного проводника, припаянного к центральной жиле экранированного провода. В момент подключения его наматывают на изоляцию высоковольтного провода первого цилиндра автомобиля, делая 3 витка. Для повышения помехоустойчивости намотку производит максимально близко к свече. Вместо медного проводника можно взять зажим типа «крокодил», который также следует припаять к центральной жиле, а его зубья слегка загнуть внутрь, чтобы не повредить изоляцию.
Установка УОЗ стробоскопом
Прежде чем рассмотреть работу автомобильного стробоскопа, нужно понять суть стробоскопического эффекта. Если движущийся в темноте объект на мгновение осветить вспышкой, то он будет казаться застывшим в месте, где произошла вспышка. Если на вращающееся колесо нанести яркую метку и освещать его яркими вспышками, совпадающими по частоте с частотой вращения колеса, то в момент вспышек можно зрительно фиксировать местоположение метки.
Перед регулировкой момента зажигания автомобиля наносят две метки: подвижную на коленчатом валу (маховике) и стационарную – на корпусе двигателя. Затем присоединяют датчик, подают питание на стробоскоп и включают двигатель в режим холостого хода. Если во время вспышек метки совпадают, то УОЗ выставлен оптимально. В противном случае следует произвести корректировку до полного их совпадения.
Представленный стробоскоп для установки зажигания, собранный своими руками, позволит за несколько минут отладить систему зажигания автомобиля. В результате корректировки вырастет КПД двигателя и увеличится срок его службы.
Сообщества › Электронные Поделки › Блог › Как сделать стробоскоп?

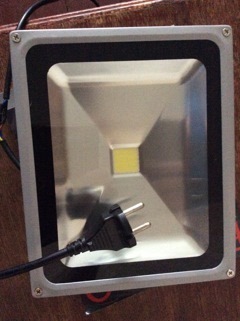

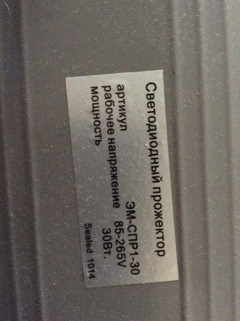

Помогите сделать стробоскоп из этого прожектора. Нужно чтобы мерцал как дискотечный стробоскоп, и частота вспышек регулировалось бы регулятором. Просто чтобы работало от 220, включил и уже мерцает и + регулятор
Комментарии 38
Попробуй через диммер подключить! Я так с двадцаткой вытворял!
Диммер это же только на яркость?
А покажи пожалуйста какой именно?
Тоже собирали на 555 таймере, проще не придумаешь, типовая схема.
собрал на таймере 555 — и подключил. Единственное что — для строба нужно немного отрегулировать мощность данного «БП» драйвера чуть по более… )))) а так все гуд)
Мультивибратор+твердотельное реле в разрыв выхода с блока на сам фонарь.
У меня такой же прожектор. Он перед включением секунды 2 «молчит», а потом зажигается. Когда выключаешь, тоже не сразу загорается. Быстрее, конечно, чем холодный, но задержка есть. Думаю, под частоту он не сможет пахать.
Прочитал что топикстартер не разбирается в электронике. Тога вопрос стоит так: что есть на рынке из чего можно сколхозить хрень которая будет из доступных деталей, коммутировать светодиод с регулируемой частотой.
в голову лезет только: два реле времени которые запускают друг друга. Выходы реле должны быть на твердотельных реле. диапазон уставок от 1мс. По времени я не сориентируюсь — не понял с какой частотой надо счелкать импульсы.
Вообще есть ряд промышленных реле (у RELPOL или других, погугли) у которых приемлемые характеристики.
Вот идея для затравки.
Вопрос что стоит в самом прожекторе на фото — если там импульсный балласт то нужна реконструкция — перевод на резисторы.
Светодиод для этих целей подходит нормально, ксеноновая лампа от вспышки лучше, но и светодиод пойдет. Можно соорудить то, что ты хочешь взяв за основу стробо дхо от уважаемого Степана Палыча.
www.drive2.ru/b/1769986/ и управлять сразу двумя прожекторами, но управление будет уже по «низкой» стороне, а не по 220в
Сгорит плата егошняя думаю
…за основу… а там делай под нужные параметры, полевики возьми помощнее
