Всем шалом!
Сегодня получил стяжки для опалубки на гараж. Не планировал это вообще постить, но подумал, что когда я выложу фотки опалубки в купе со стяжками, так уже начало лета будет. Разгар строительного сезона и с инфой я опоздал, а она могла быть кому либо полезной.
В общем это один из вариантов изготовления опалубки на котором я и остановился.
Это мой выбор и классика в виде сколоченных щитов в моем случае не канает..
Короче эти стяжки регулируемые, как на толщину тела бетона, так и на толщину материала используемого на опалубку.
В моем случае это скажем лента. Точнее лента на которую отливается плита.
Внутренняя часть ленты утепляется пенополистиролом 50 мм. Потом лента засыпается песком, трамбуется, проливается, ну и плита сверху.
В классике мне надо колотить щиты из досок или фанеры или OSB или СМЛ, а после отлива ленты приклеить к внутрянке пенополистирол. Ну нафиг. Ленивый я.
Остановился на следующем. Внешняя часть опалубки это OSB укрытая пленкой (шоб не фаршмачилась), а внутренняя часть опалубки это пенополистирол 50 мм. Т.е. я отливаю ленту уже в стенку из утеплителя.
OSB потом демонтируется и идет на другие нужды, а пенополистирол остается на ленте.
Ну оставим белые.
Тут как в детском конструкторе — отломай нужную часть и припендюрь в нужное место.

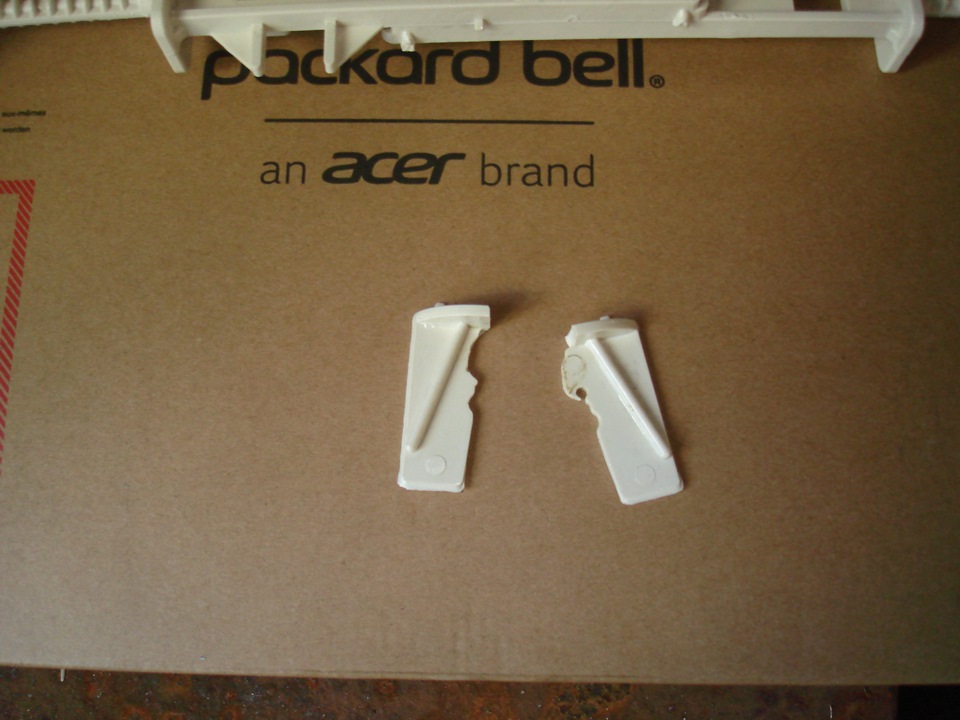

Отломали деталюхи, теперь условно выставляем толщину опалубки, путем насаживания защелок на прутки стяжки.
Погрел в руках и нашпиливилил на усы.
Между защелкой и полкой стяжки встает наш материал опалубки (точнее стяжка в него встает). Фото условно, не в размер, но пусть например слева доска, а справа пенополистирол. Внутри цементий.
Ну и плюс ко всему, что не требуется мега много усиленных косынок (укосин, раскосин) при изготовлении опалубки. Опалубка держит сама себя. Но через метр лучше поставить легкие укосинки, чисто для поддержки штанов (сохранения геометрии, линии).
Ну и еще раз повторюсь, что стяжка опалубки которую я для себя выбрал — универсальная. Она позволяет набирать толщину бетона кратно 5 см — от 15 до 25 см, а дальше идут удлинители стяжки на наибольшую ширину ну есть еще возможность подстраиваться под толщину материала опалубки, путем защелкивания заглушек на насечки шпилек.
И в догонку — я не продаван — я покупан.
Бедный покупан.
Всё своими руками
Шигоревы о том, как построить и обустроить свой дом
Самодельная стяжка для опалубки при помощи шпилек, трубок ПВХ, шайб и гаек.
Posted By: YanaShi 06.10.2016
Сегодня хотели уделить отдельное внимание стяжке опалубки и ответить на распространенные вопросы: для чего нужна стяжка опалубки ростверка (фундамента), как и из чего её сделать, когда снимать, и, конечно же, сколько стоит стяжка опалубки своими руками.
Для начала хочется отметить, что при изучении данного вопроса мы встретили достаточно много сообщений и комментариев в интернете, как при заливке фундамента (ростверка) бетоном опалубка просто напросто расходилась по швам или давала такие трещины, что приводило к очень неприятным результатам. Приходилось восстанавливать желаемую конструкцию, придавать фундаменту нужную форму и повторно заливать бетон. А это, разумеется, потеря сил, времени и денег, чего в нашей жизни итак не хватает…
Для чего же все-таки нужна стяжка опалубки под ростверк (фундамент)? Она необходима для уменьшения давления на опалубку при заливании в неё бетонной смеси. Таким образом, опалубка становится более прочной благодаря распределению нагрузки между параллельными сторонами опалубки и стяжкой. Отсутствие стяжки может привести к обрушению или распиранию стенок опалубки, а тем самым нарушить целостность заливаемой бетоном конструкции.
После того как мы сделали своими руками арматурный каркас для нашего ростверка будущего фундамента и перешли к изготовлению опалубки перед нами встал вопрос по её стяжке. В принципе мы достаточно быстро определились, что стягивать опалубку будем при помощи самодельных стяжных винтов или шпилек, поэтому решили рассказать именно про этот способ и наш опыт в нем.
Для стяжки нашей съемной опалубки нам понадобились:
— оцинкованная штанга DIN 975, 2-х метровая, диаметр 12 мм, цена 152 руб. за 1 штуку, 80 штук на сумму 12 160 руб.
— жесткая труба ПВХ, 2-х метровая, диаметр 16 мм – цена 11 руб. за 1 штуку, 88 штук на сумму 968 руб.
— оцинкованная шайба, 12 мм. на сумму 500 руб. (продаются на развес)
— оцинкованная гайка, 12 мм. на сумму 900 руб. (продаются на развес)
Штанги (шпильки) и трубки ПВХ для стяжки опалубки.
Разумеется, все брали с некоторым запасом, поэтому суммы и количество ориентировочные.
Общая цена стяжки опалубки своими руками вышла у нас примерно 14 500 руб. Огромный плюс нашей стяжки в том, что, не смотря на её недешевую стоимость, она будет иметь так называемую «вторую жизнь», но об этом немного позже…
Итак, как происходил процесс стяжки опалубки? Первым делом нам необходимо было нарезать штанги (или, другими словами, шпильки) и трубки ПВХ. Длина шпилек составляла 50 см, длина трубок – 35 см. Для того чтобы сэкономить время и силы для замеров данных изделий мы придумали следующую конструкцию. Ставим самодельный деревянный стол рядом с вертикальным упором на нужное нам расстояние, соответственно, для шпилек 50 см, для трубок 35 см. Затем на столе устанавливаем перпендикулярно вертикальной поверхности держатель из деревяшек для штанги или трубки, вставляем в держатель нужный элемент и отпиливаем. Наше приспособление можно увидеть ниже на фото.
Самодельный стол для нарезки шпилек и трубок ПВХ.
После того как подготовительные работы подошли к концу мы перешли к установке и монтажу деревянной опалубки, а затем к её стяжке. Для надежности стяжку мы делали примерно каждые 50 см в 2 ряда, от углов отступали 10 см. Сначала была сделана разметка маркером, затем мы просверлили дырки при помощи дрели, после чего уже стянули всю опалубку. Первым делом вставляли металлические штанги с одетыми на них трубочками из ПВХ-пластика, затем фиксировали конструкцию при помощи шайб (с обеих сторон) и гаек (только с внешней стороны). Для общей надежности опалубки по углам устанавливали металлические уголки. Что у нас вышло можно увидеть на фото ниже.
Стяжка опалубки шпильками.
Хотим похвастаться, что заливка ростверка прошла на «ура». Опалубка с легкостью выдержала всю нагрузку, никаких трещин и расхождений не появилось.
Уже через 3 дня после заливки бетона мы сняли стяжку, а затем и саму опалубку ростверка. Для фундамента мы использовали бетон марки 350, он застывает достаточно быстро, поэтому и сроки распалубливания такие укороченные. Процесс снятия стяжки достаточно простой, хотя по нему возникают некоторые вопросы. Ответим сразу на самый популярный. Да, пластиковый трубки ПВХ остаются в бетоне и никуда не деваются. А вот штанги (шпильки) просто напросто выбиваются из фундамента.
Как Вы уже поняли, самое дорогое в стяжке опалубки – это те самые шпильки, на которые у нас ушла большая часть бюджета. В аренду брать стяжки мы изначально не хотели, т.к. на штанги у нас были свои планы. После того как они у нас побыли в роли стяжек мы с уверенностью отложили их в целостности и сохранности до следующего использования, а именно для межэтажного армирования. Так что все материалы в дело, ничего лишнего не останется в стройке дома своими руками =)
Кстати говоря, наше видео на канале YouTube уже готово, поэтому предлагаем Вам его посмотреть и увидеть в реальности, как выглядит стяжка опалубки, её монтаж и демонтаж. Приятного просмотра и ждем Ваши комментарии и пожелания, вопросы или отзывы.
С наилучшими пожеланиями,
Яна и Женя Шигоревы
Особенности стяжек для опалубки и их расчет
Заливка бетонной смеси требует сборки формообразующей конструкции – опалубки. Делается это с применением щитов и особых креплений, которые называют стяжками. Стяжки бывают разными, и у каждого вида есть свои особенности. Стоит рассмотреть подробнее, что представляет собой такое крепление и на какие группы делят крепежи для опалубки.
Описание и назначение
Стяжки обычно используют при создании объемной конструкции из бетона. В этом случае возникает риск разрушения опалубки или деформации щитов из-за высокого давления бетонной смеси. Крепежи помогают предотвратить проблему и обеспечить надежный результат.
Согласно ГОСТ стяжка представляет собой мощный анкерный стержень из профилированной арматуры. Диаметр резьбы такого винта составляет 17 мм, а длина шпильки лежит в пределах от 1,5 до 6 м. Устройство используют для строительства фундаментных и монолитных сооружений. С помощью стяжки усиливают любую опалубку.
Еще одно назначение анкера – регулировка ширины бетонной формы.
С помощью таких крепежей удается добиться точного размера формы и оптимизировать таким образом расход раствора. Кроме того, использование стяжек позволяет ускорить демонтаж опалубки, что дает возможность для повторного применения конструкции.
Обзор разновидностей
Стяжку для опалубки делят на несколько видов. Выбор крепежа зависит от типа опалубки, размеров конструкции. Примечательно, что некоторые модели стяжек считаются универсальными и используются для фиксации опалубок из любых материалов и любого назначения.
Остальные крепежи можно поделить на:
Предпочтительным вариантом для фундамента считаются стяжки из металла. Плюс таких стяжных гаек в многоразовом использовании. Такие фиксаторы легко крепить и демонтировать, если грамотно подойти к процессу.
Стоит подробнее рассмотреть наиболее часто встречаемые фиксаторы для пола и других конструкций.
Универсальная
Крепеж используют для установки и фиксации разных опалубок. Например, с помощью стяжки удастся зафиксировать щиты толщиной от 10 до 250 мм включительно. Если возникнет необходимость фиксации толстой конструкции, для увеличения стяжки используют удлинитель.
Плюсы универсальных крепежей:
Часто стяжки подобного типа устанавливают в пластиковые несъемные опалубки. Главный плюс такого подхода в том, что впоследствии не нужно будет проводить демонтаж конструкции.
Пластиковая
Сегодня появилась возможность использования пластиковых опалубочных стяжек. Стандартный вариант применения подобных крепежей – это сборка и фиксация форм, толщина которых не превышает 250 мм. Для отливки более широкой конструкции потребуется удлинитель.
Плюс применения пластиковых стяжек в отсутствии «мостиков холода».
Винтовая
Стандартный вид – комплект, куда входят:
В некоторых комплектах шайбы отсутствуют, и их приходится докупать отдельно. Раньше винтовые стяжки делали только из металла, но сегодня рынок начал выпускать модели из стеклопластика. Последние представляют собой крепеж для одноразового использования, который оставляют в монолите. Выступающую часть при этом после застывания конструкции срезают.
Как рассчитать необходимое количество?
Для выполнения правильных расчетов необходимо обратить внимание на два параметра:
Дополнительно рекомендуют учитывать толщину бетонного сердечника, так как именно давление окажет влияние на количество крепежных элементов. Чтобы определить, сколько стяжки потребуется на опалубку, стоит воспользоваться стандартной формулой Эпюре. Основные рекомендации на 1 погонный метр согласно формуле:
Учет рекомендаций позволит высчитать нужное количество фиксаторов для монтажа опалубки.
Применение
Когда происходит монтаж опалубки, важно ответственно подойти к установке стяжек. Если не соблюсти технологию крепления фиксаторов к щитам, конструкция будет деформироваться. Технология монтажа стяжек зависит от вида опалубочной системы и типа используемых крепежей. Стоит рассмотреть часто встречаемые варианты.
Съемные стяжки
Для монтажа съемных щитов предпочтение стоит отдавать стяжкам такого же типа. При этом рекомендуется обеспечить изоляцию крепежа от бетонной смеси. Игнорирование этого момента приведет к тому, что извлечь стяжку из конструкции не получится. Оставлять же съемную опалубку в монолите не советуют по нескольким причинам.
Для проведения грамотного монтажа съемных стяжек в опалубку потребуются:
После установки опалубки, фиксации щитов и заливки бетонной смеси нужно дождаться застывания конструкции. Когда результат будет достигнут, можно приступать к демонтажу.
Чтобы демонтировать крепежи, потребуются молоток, с помощью которого удастся удалить шпильки, и болгарка для срезки выступающих трубок ПВХ.
Несъемные стяжки
В этом случае речь может идти о двух видах фиксаторов: металлических и пластиковых.
Металлические
Фиксаторы из металла можно устанавливать в опалубку без защиты. Шпильки монтируют в подготовленные отверстия щитов и фиксируют гайками, предварительно установив шайбы.
Трудности возникают при демонтаже опалубки. Для грамотного демонтажа конструкции нужно срезать выступающие концы шпилек с небольшим заглублением в бетон. После оставшиеся пробоины необходимо замазать цементным раствором, в составе которого будут присутствовать гидроизоляционные добавки.
Пластиковые
Выгодный вариант, плюс которого в небольшой цене расходного материала. Крепеж пластиковых фиксаторов осуществляют с внутренней поверхности желоба щита опалубки. Другими словами, для них не нужно подготавливать отверстия.
Комплект пластиковых стяжных элементов включает:
Ответственный подход к использованию стяжек для опалубки позволит не только подобрать наиболее подходящий вариант фиксаторов, но также рассчитать количество крепежей и осуществить правильный демонтаж опалубочной конструкции после застывания бетона.
Особенности стяжек для опалубки и их расчет в видео ниже.
Виды стяжек для опалубки и технология их монтажа
Монолитные технологии используются повсеместно, в том числе и в частном строительстве. Перед заливкой бетонной смеси необходимо собрать специальные формы – опалубку. Состоит конструкция из щитов, устанавливаемых параллельно друг другу, скрепленных между собой.
А для скрепления двух параллельных элементов применяются специальные устройства, которые называются стяжки для опалубки. Они бывают съемными и несъемными, металлическими и пластиковыми.
Назначение стяжек для опалубки
Если проводится сборка опалубочных форм с небольшим поперечным сечением, использование стяжных болтов не является обязательным. В формы малого объема заливается небольшое количество бетонной смеси, поэтому давление, оказываемое раствором, не может разрушить опалубку или прогнуть щиты.
Совет! Собирать без стягивания опалубочных щитов можно формы для свайных или столбчатых фундаментов и при создании малых архитектурных форм.
Если же создается объемная монолитная конструкция, то использование стяжных элементов является обязательным. В противном случае, после заливки бетона, щиты разъедутся в стороны или выгнутся, что приведет к необходимости переделывать всю работу.
Устанавливается стяжка для опалубки между щитами, установленными параллельно. А при большой вертикальной протяженности необходим монтаж и вертикальных стяжных узлов.
Разновидности стяжек
Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.
Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:
Совет! Наиболее распространенным вариантом стяжек являются съемные тяжи из металла, которые могут применяться многократно. Такие модели универсальны, выгодны и способны обеспечить необходимую жесткость конструкций.
Универсальная
Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.
При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:
Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.
Пластиковая
В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.
В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.
Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.
Винтовая
Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.
Совет! Шайбы не всегда входят в комплектацию, но их дополнительная покупка не влияет на бюджет строительства, так как стоимость шайб невысокая.
Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.
Расчет количества стяжек
При выполнении расчета количества стяжек принимают во внимание толщину материала щитов, а также толщину бетонного сердечника, так как от давления бетонной смеси напрямую зависит количество крепежа. Для расчета необходимого количества стяжных комплектов применяется известная формула Эпюре. Вот рекомендации для одного погонного метра опалубки:
Совет! Применять виброуплотнение необходимо в том случае, если требуется заливка бетонного сердечника высотой 60 см и более. При меньших показателях высоты, возможно уплотнение штыкованием.
Технология монтажа
При монтаже очень важно правильно установить стяжки опалубки. Технология установки зависит от типа стяжных элементов и разновидности опалубочной системы. Наиболее существенные отличия существуют в технологии установки съемного и несъемного крепежа.
Съемные стяжки
Если планируется монтаж съемных форм и будет использоваться съемная стяжка опалубки, то крайне важно изолировать крепеж от бетонной смеси. Если этого не сделать, то извлечь крепеж будет невозможно. Оставлять съемную опалубку в теле монолитной конструкции не рекомендуется по следующим причинам:
Чтобы произвести монтаж съемных стяжек необходимо:
Демонтаж проводится после застывания бетона. Для выполнения этих работ потребуется:
Несъемные металлические стяжки
Если используется несъемная стяжка опалубки из металла, то монтаж проводится без применения защитных пластиковых трубок. Шпильки проводят через монтажные отверстия щитов и закрепляют гайками с предварительной установкой шайб.
При использовании несъемных элементов важно правильно выполнить демонтажные работы. Выступающие концы шпилек необходимо срезать с небольшим заглублением в бетонную конструкцию. После чего образовавшееся углубление замазывают цементным раствором, приготовленным с добавлением гидроизоляционных материалов.
Несъемные пластиковые стяжки
При сборке несъемной опалубки более выгодно использовать пластиковые стяжки. Основным преимуществом этого варианта крепежа является относительно низкая стоимость. Пластиковый крепеж стоит существенно дешевле металлического.
Несъемные пластиковые детали крепятся на внутреннюю поверхность желоба опалубочных листов, то есть, их установка не требует наличия монтажных отверстий. Комплект состоит из следующих деталей:
Итак, стяжка – обязательный элемент для большинства видов опалубки. При выборе типа крепежа важно принимать во внимание тип опалубочной системы и характеристики возводимого монолитного сооружения. Отличия между разными видами тяжей заключаются в принципе действия крепежа, а также в способе закрепления на щитах.
