Как собирать напольный вентилятор

Как собирать напольный вентилятор

Сборка вентилятора своими руками

Как собрать вентилятор самостоятельно? Вопрос этот особенно актуален в теплое время года, когда на улице стоит невыносимая жара, а приобретать кондиционер или сплит-систему нет возможности либо смысла. Возникает он из-за того, что инструкция непонятно описывает процесс сборки изделия или имеются детали, на первый взгляд лишние или неизвестно куда устанавливаемые. Решить эту простую задачу по силам каждому, даже далекому от техники человеку. Работа не займет много времени, а результатом будет долгожданная прохлада.

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

Как собирать напольный вентилятор

Последние две разновидности, в большинстве случаев, не требуют сборки после приобретения. Потолочные варианты необходимо устанавливать в подготовленное под их монтаж место.

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Выделяют следующие разновидности напольных вентиляторов по способу работы:

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Пошаговое руководство по сборке напольного вентилятора

На рынке присутствует продукция от разных производителей. Монтаж моделей отличается незначительным образом, по этой причине можно выделить общую его схему. Условно процесс того, как собрать вентилятор, можно разбить на 3 этапа:

Это связано с особенностями конструкции изделия. Один из вариантов демонстрируется на видео на видео. Начинать процесс можно со сборки низа или верха – разницы никакой нет.

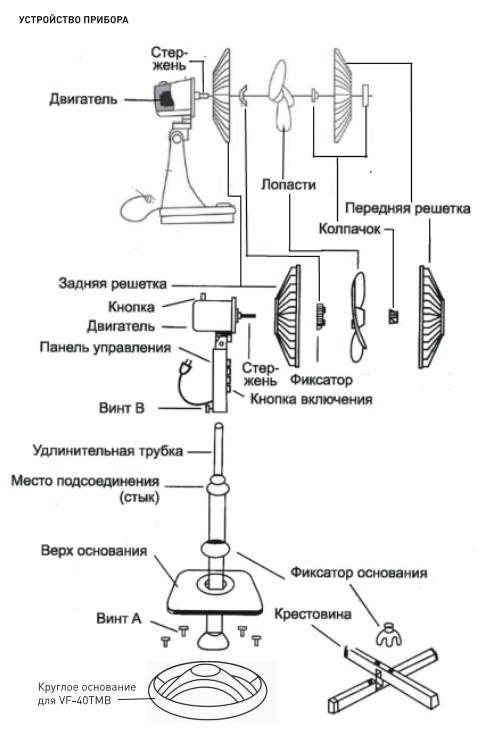

Осевые напольные устройства состоят из следующих элементов:

Как собирать напольный вентилятор

Дополнительно модели могут содержать ионизаторы воздуха, пульт, но это не сказывается на их установке.

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Как собирать напольный вентилятор

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Как собирать напольный вентилятор

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие видео:

После всех рассмотренных манипуляций устройство готово к работе. Лопасти собранного вентилятора должны легко вращаться «от руки». При включении прибор должен работать без лишнего шума и посторонних запахов (горелой резины), в режимах, предусмотренных инструкцией. Если этого не происходит, тогда следует обратиться в магазин для замены или возврата товара. Чтобы не возникало недоразумений, необходимо при покупке сразу разбираться с наличием всех требуемых комплектующих и работоспособностью изделия.

Источник

Как собрать вентилятор?

Летом, в период сильной жары, одной из самых популярных покупок является вентилятор, который по идее должен подарить долгожданную прохладу в квартире. А после того, как вы его выберите в магазине и приобретете, вам придется его самостоятельно собирать, но не всегда помогает инструкция по сбору вентилятора, прилагаемая к нему.

В этой статье на примере напольного вентилятора фирмы «Скарлет», мы расскажем, как можно его собрать.

Как собрать нижнюю часть вентилятора?

Существует другой тип стойки – в виде диска, которой состоит из тяжелого темного пластика и легкого белого, которые скрепляются между собой с помощью 4-х болтов и гаек.

Как собрать верхнюю часть вентилятора?

Напольный вентилятор готов работать!

Чтобы не возникло недоразумений после сбора вентилятора, проверять работу моторного блока и полноту комплектации необходимо еще в магазине, иначе вы не сможете полностью собрать всю конструкцию.

Источник

Вентилятор напольный — как собрать своими руками

Вентилятор – актуальная бытовая техника в летнее время, когда на улице господствует аномальная жара, а приобретение кондиционера – затея, не имеющая смысла. Вентилятор можно собрать вполне самостоятельно, придерживаясь точной инструкции. С этой задачей справится любой человек, даже тот, кто далек от техники. Работа не будет долгой, а результат стоит того.

Как собирать напольный вентилятор

Виды вентиляторов

Существует различные разновидности вентиляторов, которые подразделяются по способу монтирования на:

Два последних вида не нуждаются в сборке после того, как они были приобретены. Последний вид (потолочные) инсталлируется в специально подготовленное монтажное место.

Отличаются виды друг от друга мощностью, габаритами, количеством скоростей, разными дополнительными функциями и так далее.

Первый вид вентилятора – один из наиболее популярных методов, позволяющих охладиться. Основными причинами такой распространенности являются низкая стоимость, легкость использования и монтирования, низкое потребление энергии, мобильность, универсальность. Напольный вентилятор не занимает большого пространства в помещении.

По способу функционирования напольные вентиляторы также подразделяются на:

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Осевые напольные вентиляторы являются наиболее распространенной разновидностью. Все помещение не обдувается, а только отдельное пространство.

Как собрать осевой напольный вентилятор: пошаговое руководство

Сегодня можно приобрести продукцию самых различных производителей. Процесс монтирования имеет отличительные особенности у каждого изготовителя, тем не менее, можно выделить общую инструкцию. Этот процесс включает три этапа:

Начать монтировать можно, как нижний, так и верхний отдел устройства.

Некоторые модели оснащены ионизатором воздуха и пультом, но это никак не влияет процесс монтирования.

Рассмотрим каждый этап монтажа в отдельности.

Как собирать напольный вентилятор

Монтирование опоры

Действия, которые необходимо выполнить для монтажа опоры:

При дисковом основании также используются болты и гайки.

Сборка верхней части

Как собирать напольный вентилятор

Необходимо придерживаться следующей инструкции:

Посадочное место вала может быть без пазов, крыльчатка в этом случае фиксируется при помощи винтика. В том случае, если мотор не соединен с блоком, то его нужно соединить с использованием винта или болта.

После сборки в точном соответствии с инструкцией вентилятор можно использовать. Лопасти устройства должны с легкостью вращаться «от руки». Работа аппарата после включения должна быть без шумных звуков и каких-либо запахов при любых режимах. Если это не так, то обратитесь в магазин, чтобы заменить прибор или просто вернуть его. Во время приобретения сразу убедитесь в наличии всех необходимых составляющих и работоспособности вентилятора.

Не работает вентилятор

Существует пять причин, почему у устройства могут возникать неисправности:

Основной проблемой устройств, которые стоят дешево, является неправильное литье лопастей. В результате этой проблемы начинается дисбаланс. В результате дисбаланса начинаются разбиваться подшипники, а зазоры становиться больше.

Оказать на это влияние невозможно, так как аппарат изначально продавался с этим дефектом. Визуально он может нормально работать, то есть вращаться, но при этом не дуть. Лепестки повреждены, поэтому воздух не выбрасывается наружу.

Эта проблема может возникнуть после долгой эксплуатации, когда устройство долгое время находился под прямыми солнечными лучами. Крыльчатка, нагреваясь, со временем начинает изменять свою форму.

Может быть так, что прибор не крутится. Причиной этому является засохшая смазка. Устройство подклинивает, теряет обороты. В результате этого нагрузка на мотор становится больше. Двигатель, который намотан тонкой проволокой толщиной в 0,2 миллиметра, начинает нагреваться, а потом выгорают обмотки.

Как правило, прибор прекращает вращаться. Начинает гудеть, крыльчатка перестает крутиться.

Разбор аппарата

Процесс сборки и разборки не является трудным. Для этого не нужно обладать какими-то определенными навыками. Главное, следовать точной инструкции. Во время приобретения бытового вентилятора обязательно проверьте комплектующие и работоспособность.

Источник

Как собрать напольный вентилятор: инструкция, видео

Сборка вентилятора своими руками

Как собрать вентилятор самостоятельно? Вопрос этот особенно актуален в теплое время года, когда на улице стоит невыносимая жара, а приобретать кондиционер или сплит-систему нет возможности либо смысла. Возникает он из-за того, что инструкция непонятно описывает процесс сборки изделия или имеются детали, на первый взгляд лишние или неизвестно куда устанавливаемые. Решить эту простую задачу по силам каждому, даже далекому от техники человеку. Работа не займет много времени, а результатом будет долгожданная прохлада.

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

Как собирать напольный вентилятор

Последние две разновидности, в большинстве случаев, не требуют сборки после приобретения. Потолочные варианты необходимо устанавливать в подготовленное под их монтаж место.

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Выделяют следующие разновидности напольных вентиляторов по способу работы:

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Пошаговое руководство по сборке напольного вентилятора

На рынке присутствует продукция от разных производителей. Монтаж моделей отличается незначительным образом, по этой причине можно выделить общую его схему. Условно процесс того, как собрать вентилятор, можно разбить на 3 этапа:

Это связано с особенностями конструкции изделия. Один из вариантов демонстрируется на видео на видео. Начинать процесс можно со сборки низа или верха – разницы никакой нет.

Осевые напольные устройства состоят из следующих элементов:

Как собирать напольный вентилятор

Дополнительно модели могут содержать ионизаторы воздуха, пульт, но это не сказывается на их установке.

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Как собирать напольный вентилятор

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Как собирать напольный вентилятор

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие видео:

После всех рассмотренных манипуляций устройство готово к работе. Лопасти собранного вентилятора должны легко вращаться «от руки». При включении прибор должен работать без лишнего шума и посторонних запахов (горелой резины), в режимах, предусмотренных инструкцией. Если этого не происходит, тогда следует обратиться в магазин для замены или возврата товара. Чтобы не возникало недоразумений, необходимо при покупке сразу разбираться с наличием всех требуемых комплектующих и работоспособностью изделия.

Источник

Сборка вентилятора своими руками

Схема подключения напольного ветилятора

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.

Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке “0”. При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку – другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

Пошаговая инструкция по монтажу тяжелого вентилятора

Радиальный вентилятор поднимается автокраном на подготовленный фундамент и крепится в проектном положении.

Прежде чем начинать установку и подключение тяжелого вентилятора радиального типа, убедитесь в том, что в комплекте присутствуют все заявленные элементы. Сначала вам нужно будет подготовить основание (собрать раму) агрегата, присоединить виброизолятор и выполнить установку вентилятора на временные подставки. После этого следует собрать корпус (если выполняется монтаж агрегата с разборным корпусом, то его нижнюю часть) и произвести установку рабочего колеса. Корпус с рабочим колесом нужно закрыть и проверить зазоры по всем направлениям (осевому и радиальному). Регламент определяет данные величины как 1% от внешнего диаметра рабочего колеса вентилятора.

После того как будут выполнены все упомянутые выше работы, вам нужно вынуть временные подставки и закрепить радиальный вентилятор к его основанию (раме). В завершение осуществляется подключение привода к рабочему колесу, проверяются смазочные материалы. Помимо этого, нужно проверить балансировку рабочего колеса.

В процессе проверки статической балансировки нужно провернуть колесо на любой угол. При остановке колеса не должно наблюдаться колебательных движений и возврата в одну и ту же позицию. Если такие явления присутствуют, то в противоположном к тяжелому (нижнему) участку месте нужно наварить груз.

В завершение монтируется и подключается электродвигатель и защитные приспособления. В случае присутствия клиноременной передачи необходимо будет дополнительно проверить натяжение ремней, обладающих пружинящими свойствами во время оттягивания, и параллельность расположения шкивов.

Тепловентилятор из блока питания

Используя старый БП от компьютера, в котором вентилятор работает нормально, изготовим из него небольшой тепловентилятор. Все детали размещаются внутри корпуса БП, поэтому выглядеть такой обогреватель будет очень компактно. Разборный корпус позволит в случае перегорания какой-то детали произвести ремонт тепловентилятора своими руками.

Внутренности БП удаляются за исключением кулера. Для питания кулера необходимо поместить в корпус прибора дополнительный небольшой блок питания напряжением 12 В. Его также можно использовать за пределами корпуса тепловентилятора, обеспечив его надежную связь с кулером. Такой небольшой БП можно купить в любом компьютерном магазине. В качестве нагревательного элемента используется нихромовая проволока, которая спирально наматывается на кусок стеклотекстолита. Длина проволоки должна составлять около 3 м. Концы проволоки жестко крепятся к текстолиту при помощи болтов. К ним подводится питание от кабеля, который будет включаться в бытовую розетку.

Для обеспечения безопасности используйте термопредохранитель, который впаивается в кабель недалеко от нихромовой спирали. Он представляет собой миниатюрное устройство, которое срабатывает в случае превышения максимальной температуры по принципу биметаллической пластины. Обычно это происходит при температуре кабеля более +70 градусов. Тем самым вы обеспечите защиту кабеля от перегрева и предотвратите его возможное возгорание. Термопредохранитель включается последовательно, в одну из жил кабеля.

После жесткого закрепления всех деталей самодельный тепловентилятор закрывается крышкой и включается в сеть. Производится его проверка. Если прибор функционирует нормально, обеспечьте защиту окружающих предметов от возможного возгорания. Для этого установите собранное устройство на огнеупорную подставку или хотя бы на деревянную заготовку. Исключите нахождение вблизи работающего прибора легковоспламеняющихся вещей.

Тепловая пушка своими руками может быть изготовлена из доступных средств, которые отыщутся у любого человека. Отсутствующие детали можно докупить на рынке или попросить у друзей. В любом случае, такой рациональный подход позволит вам сэкономить немалые деньги.

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Основные требования к компрессору

Чтобы аппарат выполнял свои функции должным образом, следует учитывать следующие требования к вентилятору:

На зарубежных сайтах, таких как алиэкспресс, можно отыскать целые установки, но стоимость их внушительна. Альтернативой считается приобретение отдельных деталей и сборка самодельного кулера для дымогенератора.

Несмотря на большое количество требований, в любом интренет-магазине ЭТМ, к примеру, онлайн на coptico можно приобрести вентиляторный блок, дымогенератор и другие комплектующие. Менеджер сможет ответить на все вопросы и подобрать оптимальную по параметрам модель.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Как собирать напольный вентилятор

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как собирать напольный вентилятор

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Как собирать напольный вентилятор

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Как собирать напольный вентилятор

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Как собирать напольный вентилятор

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Как собирать напольный вентилятор

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

По предназначению вентиляционные системы подразделяются по:

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

Читать также: Что такое доменная печь

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

Причины неисправности

Перечислим основные проблемы, при которых устройство не работает и возможные способы их устранения.

Агрегат не включается. Если лампочка горит, но устройство не включается, то возможна причина — поломка кнопок. Если же лампочка не загорается — то причина скорее всего в шнуре или вилке.

Слабое вращение лопастей — сигнал о недостаточной смазке подшипника внутри двигателя.

Вентилятор перестал вращаться влево и вправо. Все дело в кривошипе, крепежные винты его могут ослабнуть или открутиться.

Гудение и отсутствие вращения. Возможны три причины поломки — отсутствие смазки на подшипниках, сломался конденсатор или электродвигатель.

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Напольный вентилятор

Хотя эти вентиляторы уже давно уступили свое место кондиционерам, во многих домах, квартирах или офисах они все еще активно используются, особенно в жаркие летние дни. Разборки такой агрегат требует, поскольку со временем рабочие механизмы засоряются и коррозируют. В результате рабочий маятниковый механизм разгоняется медленнее, лопасти не получают необходимой скорости верчения, и вентилятор теряет свою производительность.

Профилактическую чистку и смазку деталей вентилятора рекомендуется проводить ежегодно перед началом сезона, поскольку за время хранения он засоряется. Для разборки понадобится отвертка.

Алгоритм разбора напольного вентилятора:

Снятие лопастей, защитных решеток и кожуха

Отсоединить кожух. Основные рабочие механизмы вентилятора защищены кожухом

Он прикреплен к корпусу двумя шурупами с лицевой стороны вентилятора и одним шурупом – с тыльной
Важно проявить осторожность при снятии кожуха после откручивания шурупов. Сразу за ним находятся все рабочие механизмы, соединенные кабелями, поэтому можно допустить неосторожность и повредить двигатель или кабели, снимая кожух.
Снять маятниковый механизм
Он находится с тыльной стороны вентилятора, и крепится все теми же болтами

Отсоединять аккуратно, следя за кабелями.
Проверить верчение главной рабочей оси. Если ось крутится свободно, значит она не заржавела, если же крутится тяжело и со скрипом – необходима смазка.
Достать двигатель. Он находится в металлической т.н. «коробке». Эта коробка соединена болтами с тыльной стороны вентилятора. После раскрытия коробки необходимо действовать особенно осторожно, поскольку внутри находится 4 мелких кабеля, которые ни при каких обстоятельствах нельзя повредить.

После снятия двигателя открывается полный доступ к главной рабочей оси машины. Ее необходимо проверить на наличие ржавчины и различного рода деформаций. Если была обнаружена коррозия, нужно очистить ось от нее, при этом не повредив резьбу. Если же причиной стали деформации оси, ее нужно заменить.

Смазка рабочей оси вентилятора

Сделать крыльчатку вентилятора

Вопрос, из чего сделать вентилятор, не решен, умолчи авторы о крыльчатке. Перво-наперво холодильник! Компрессор обдувается крыльчаткой. Будете доставать мотор, снимите. Пригодится. Что касается стиральной машины, барабан пустите на авиационный пропеллер. Пластиковый бак годится сделать корпус. Места сгиба грейте строительным феном.

Осмотрите блендер, снабдите ненужным лазерным диском, получившим форму крыльчатки. Сделать вентилятор самостоятельно можно, воспользовавшись подручными материалами. Не требуется большая мощность, нет смысла слишком усердствовать, оттачивая детали. Верим, читатели знают, как сделать вентилятор своими руками.

Ошибки при выборе

Подводя итог всему вышесказанному, резюмируем наиболее частые ошибки, которых следует избегать при походе в магазин за вентилятором:

Достаточно вентилятору один раз упасть и у него нарушается центровка вала. Вследствие чего будут разбиваться втулки, а ротор шкрябать по обмоткам.

Причем на такой вид повреждения из-за случайного опрокидывания, никакая гарантия не распространяется!

34Как собирать напольный вентилятор5

Это всего лишь несколько иные, более комфортные моменты при эксплуатации.

Лучшие недорогие:Как собирать напольный вентилятор

Лучшие с дистанционным управлением:Как собирать напольный вентилятор

Лучшие цельнометаллические:Как собирать напольный вентилятор

Сборка регуляторов вращения кулера

Сегодня мы рассмотрим три интересные схемы для регулятора скорости вентилятора – одна обычная, вторая с термодатчиком и третья для уменьшения шума.

Не будем томить и сразу приступим к делу.

Обычная схема для регулятора оборотов кулера

Эта схема обеспечивает регулировку скорости вентилятора без контроля оборотов.

Схема размещается прямо внутри блока питания и имеет дополнительные посадочные места для подключения внешних датчиков, также есть возможность добавить стабилитрон, что будет ограничивать минимальное напряжение вентилятора.

Вот все комплектующие, что вам понадобятся для сборки этой схемы:

А вот и сама схема:

Схема регулятора оборотов кулера с термодатчиков

Вентилятор в блоках питания вращается с постоянной скоростью, она не зависит от температуры высоковольтных резисторов, что вентилятор должен охлаждать.

Как правило, блок питания всегда подаёт на вентилятор мощность, необходимую для поддержания этой скорости.

Блоки питания, что ставятся в компьютеры, выбираются с запасом даже при максимуме энергопотребления. Соответственно, блок питания работает не на всю и высоковольтные резисторы не сильно нагреваются.

Поэтому кулер впустую гоняет воздух и поднимает пыль внутри компьютера.

Решить эту проблему поможет автоматический регулятор частоты оборотов вентилятора с термодатчиком, чья схема располагается ниже.

Список радиодеталей, что понадобится вам при сборке:

Датчиком в этом регуляторе служат германиевые диоды VD1-VD4.

Этот выбор обусловлен рядом плюсов германиевых диодов перед терморезисторами. Во-первых, зависимость обратного тока у них более выражена, чем у тех же терморезисторов, а во-вторых, стеклянный корпус диодов позволяет обойтись без диэлектрических прокладок.

Резистор R1 нужен для исключения возможности поломки транзисторов VT1 и VT2, в случае теплового пробоя диодов. Сопротивление резистора выбирается из максимально допустимого значения тока базы VT1.

Резистор R2 в свою очередь определяет порог, когда вентилятор должен сработать.

Устройство вставляется напрямую в блок питания.

Выводы диодов спаиваются вместе, после чего приклеиваются к теплоотводу высоковольтных транзисторов с обратной стороны. К выводам транзистора VT2 припаиваются резисторы R1 и R2, а также транзистор VT1.

Сам же транзистор VT2 устанавливается эмиттером в отверстие «cooler», что находится на плате блока питания.

При настройке регулятора, что происходит в основном в подстройке резистора R2 и выбору подходящего количества диодов.

Настраивая резистор R2, вам необходимо подобрать сопротивление введенной части, чтобы при номинальной нагрузке кулер крутился с небольшой скоростью.

Также вам нужно добиться, чтобы при подаче питания вентилятор вращался с небольшой частотой (если слишком быстро вращается – уменьшите количество диодов, если не вращается – увеличьте).

Рекомендую следующее видео, в котором автор самостоятельно изготавливает регулятор скорости вращения компьютерного вентилятора:

Аспекты конструирования вентилятора

Как собирать напольный вентиляторКоличество воздуха будет зависеть от размеров пропеллера

Прежде чем приступить к конструированию, необходимо представить себе устройство изделия охлаждающего типа. По месту расположения они могут быть напольными, потолочными и настольными.

Как заводские, так и самодельные вентиляторы состоят из таких деталей:

Исходным этапом для начала проектирования и конструирования является поиск мотора. Если в доме есть ненужные инструменты, игрушки и кухонные приборы, ими можно пожертвовать. В ход могут пойти двигатели от дрели, шуруповерта, отвертки, миксера, детской машины, триммера, электробритвы. Иногда в квартире можно найти сломанные кулеры от системных блоков или подставок под ноутбуки. Учитывая насыщенность современного жилья техникой, найти мотор не составит труда.

Как изготовить вентилятор: рекомендации

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Как сделать вентилятор из бумаги

Бумага – не самый подходящий материал для домашнего вентилятора по той простой причине, что она очень непрактична. Любое попадание воды, даже банальная влажность – и устройство стремительно начнет терять в жесткости.

Но даже несмотря на все минусы, народные умельцы даже из бумаги изготавливают вполне симпатичные образцы. Конечно, речь идет о плотной бумаге или картоне. Хорошо подойдет крепкий материал от коробок. Еще пригодится обычный моторчик или кулер, кнопка включения/выключения и провода.

Как собирать напольный вентилятор

Самый простой настольный вентилятор с использованием картона

Примерный план конструкции заключается в том, что устройство можно максимально упростить. Крыльчатка легко вырезается и может иметь как много лопастей, так и мало. Все по желанию мастера. Моторчик можно закрепить на деревянном или картонном бруске. Подставка также пойдет из бумаги или старого компьютерного диска.

Важно только не забывать, что такой вентилятор получается очень легким, что делает его в работе шатким. Поэтому нужно дополнительно усиливать корпус

Хорошо подойдут старые батарейки, болтики или гайки.

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Сборка вентилятора своими руками

Как собрать вентилятор самостоятельно? Вопрос этот особенно актуален в теплое время года, когда на улице стоит невыносимая жара, а приобретать кондиционер или сплит-систему нет возможности либо смысла. Возникает он из-за того, что инструкция непонятно описывает процесс сборки изделия или имеются детали, на первый взгляд лишние или неизвестно куда устанавливаемые. Решить эту простую задачу по силам каждому, даже далекому от техники человеку. Работа не займет много времени, а результатом будет долгожданная прохлада.

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Выводы и полезное видео по теме

Вентилятор из CD дисков, который вы увидите в этом ролике, отличается от того, который можно сделать, следуя предложенной нами инструкции. У него другое основание и имеется регулятор:

Зелёный пластиковый вентилятор, которому посвящен видеоролик, не только качественно работает, но ещё и отлично смотрится.

Он станет настоящим настольным украшением вашего рабочего места:

Особенностью безлопастного вентилятора, который вы легко соберёте, следуя инструкции и видео, является то, что воздушный поток появляется, словно из ниоткуда. Модель привлекает своей оригинальностью.

Потратьте немного времени на её декоративное оформление, и вы увидите, насколько безупречно она впишется в ваш интерьер:

Мы представили вам самые лучшие из самодельных моделей вентиляторов. А лучшие они потому, что для их сооружения не нужны специальные механизмы, сложные инструменты, дорогостоящие материалы и особые навыки. Их может создать абсолютно любой домашний мастер, даже новичок.

Надеемся, что успех, которого вы обязательно достигните, делая вентилятор, пробудит у вас вкус к самостоятельному творчеству.

Вы пользуетесь самодельным вентилятором, изготовленным из подручных материалов? Или воспользовались при сборке прибора одной из инструкций, приведенных в нашей статье? Возможно вы усовершенствовали имеющуюся в доме технику? Поведайте нам о своем опыте — оставляйте свои комментарии.

Сидя за компьютером в летнее время многие люди начинают задыхаться от жары, хорошо, если есть кондиционер, но ведь и включать его не всегда удобно. В этой статье мы расскажем вам, как сделать USB вентилятор своими руками, из моторчика, кулера и маленького двигателя. Покажем процесс изготовления и пошаговую инструкцию, выделим два самых простых и эффективных способов.

Источник

Как отремонтировать бытовой вентилятор

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Не работает вентилятор

Существует пять причин, почему у устройства могут возникать неисправности:

Основной проблемой устройств, которые стоят дешево, является неправильное литье лопастей. В результате этой проблемы начинается дисбаланс. В результате дисбаланса начинаются разбиваться подшипники, а зазоры становиться больше.

Оказать на это влияние невозможно, так как аппарат изначально продавался с этим дефектом. Визуально он может нормально работать, то есть вращаться, но при этом не дуть. Лепестки повреждены, поэтому воздух не выбрасывается наружу.

Эта проблема может возникнуть после долгой эксплуатации, когда устройство долгое время находился под прямыми солнечными лучами. Крыльчатка, нагреваясь, со временем начинает изменять свою форму.

Может быть так, что прибор не крутится. Причиной этому является засохшая смазка. Устройство подклинивает, теряет обороты. В результате этого нагрузка на мотор становится больше. Двигатель, который намотан тонкой проволокой толщиной в 0,2 миллиметра, начинает нагреваться, а потом выгорают обмотки.

Как правило, прибор прекращает вращаться. Начинает гудеть, крыльчатка перестает крутиться.

Как собрать напольный вентилятор: инструкция, видео

Пошаговое руководство по сборке напольного вентилятора

На рынке присутствует продукция от разных производителей. Монтаж моделей отличается незначительным образом, по этой причине можно выделить общую его схему. Условно процесс того, как собрать вентилятор, можно разбить на 3 этапа:

Это связано с особенностями конструкции изделия. Один из вариантов демонстрируется на видео на видео. Начинать процесс можно со сборки низа или верха – разницы никакой нет.

Осевые напольные устройства состоят из следующих элементов:

Как собирать напольный вентилятор

Дополнительно модели могут содержать ионизаторы воздуха, пульт, но это не сказывается на их установке.

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

Последние две разновидности, в большинстве случаев, не требуют сборки после приобретения. Потолочные варианты необходимо устанавливать в подготовленное под их монтаж место.

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Выделяют следующие разновидности напольных вентиляторов по способу работы:

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

Как собирать напольный вентиляторКак собирать напольный вентилятор

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

Как собирать напольный вентилятор

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Как собирать напольный вентилятор

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как собирать напольный вентилятор

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Пример ремонта напольного вентилятора

Пришлось ремонтировать электрический напольный вентилятор модели Scarlett SC-175. При включении двигатель вентилятора гудел, но лопасти не вращались. Проверка свободы вращения крыльчатки подтвердила подозрение, она вращалась туго — вероятнее всего загустела смазка.

Как собирать напольный вентилятор

Для того, чтобы смазать двигатель вентилятор нужно разобрать. Сначала нужно снять крыльчатку, для чего достаточно открутить фиксирующую его круглую гайку, вращая ее по часовой стрелке. Чтобы гайка при вращении лопастей не откручивалась, в ней нарезана левая резьба.

Как собирать напольный вентилятор

После снятия крыльчатки откроется вторая пластмассовая гайка, удерживающая защитный экран. Она со стандартной правой резьбой и откручивается против хода часовой стрелки.

Как собирать напольный вентилятор

Далее откручивается два винта, удерживающие переднюю крышку корпуса. Заодно можно снять с помощью небольшой плоской отвертки разжимную шайбу, на которую при фиксации опирается крыльчатка.

Как собирать напольный вентилятор

Для снятия задней крышки вентилятора предварительно нужно вынуть ручку включения горизонтального перемещения вентилятора. Она может быть прикручена саморезом или плотно вставлена.

Как собирать напольный вентилятор

Перед разборкой двигателя нужно его внимательно осмотреть, так как вращение ротора может быть затруднено из-за цепляния его за статор. В дополнение, если вращение вентилятора происходит за счет основного, а не дополнительного двигателя, то неисправность может скрываться в червячном редукторе.

Как собирать напольный вентилятор

Разборка червячного редуктора устройства поворота головки вентилятора по горизонту не выявила неисправности. Смазки было достаточно, шестерни в хорошем состоянии

При разборке редуктора необходимо обратить внимание на подпружиненные два шарика, которые по незнанию у меня разлетелись, пришлось долго искать

Как собирать напольный вентилятор

Перед разборкой двигателя редуктор был собран. Для разборки двигателя достаточно отвинтить четыре длинных винта

При этом надо соблюдать осторожность, чтобы не повредить обмотки статора сделанные из тонкого медного провода. Обмотки в китайских вентиляторах не пропитаны лаком и поэтому уязвимы к механическим воздействиям

Как собирать напольный вентилятор

На фотографии показан двигатель вентилятора со снятой передней крышкой. Подшипник при разборке вынулся из крышки вместе с валом.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

Как собирать напольный вентилятор

Подшипник так плотно сидел из-за загустевшей смазки на валу ротора двигателя, что пришлось снимать его проворачивания плоскогубцами.

Как собирать напольный вентилятор

Загустевшую с грязью смазку лучше всего удалять с помощью растворителя «Уайт- спирта», который является очищенным бензином. Если под рукой такого нет, то подойдет спирт, ацетон, бензин и даже стиральный порошок или хозяйственное мыло.

Как собирать напольный вентилятор

Внутреннюю полость подшипника скольжения лучше всего очищать с помощью смоченной в растворителе ветошью намотанной на пинцет или отвертку делая возвратно поступательные движения с одновременным вращением.

Как собирать напольный вентилятор

После удаления старой смазки нужно надеть втулку подшипника на вал. Она должна легко надеться и вращаться практически без люфта. Если проверку подшипник прошел, то можно приступать к смазке.

Как собирать напольный вентилятор

Для смазки подшипников скольжения из моего опыта подходит графитовая смазка, представляющая собой солидол, смешанный с графитным порошком. После смазки шумевших кулеров компьютеров графитовой смазкой повторно их смазывать не приходилось даже после многолетней эксплуатации.

Теперь все механизмы и подшипники скольжения я смазываю только графитовой смазкой. Если под рукой такой нет, то подойдет любая другая, даже машинное масло для двигателя автомобиля.

Как собирать напольный вентилятор

Смазывать нужно оба подшипника, даже если один из них хорошо работает. Смазка наносится тонким слоем как на внутреннюю поверхность втулки, так и на место ее установки на валу.

После смазки и сборки двигателя вручную проверяется легкость его вращения. После придания валу вращающего момента он должен несколько раз бесшумно провернутся. Если вал вращается легко, то производится окончательная сборка вентилятора в порядке, обратном разборке.

Как собирать напольный вентилятор

Проверка отремонтированного напольного вентилятора показала его бесшумную работу и плавное горизонтальное вращение. По предложенной инструкции ремонтируются практически все электрические вентиляторы вне зависимости от назначения.

Напольный вентилятор не крутится

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.Как собирать напольный вентилятор

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.Как собирать напольный вентилятор

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.Как собирать напольный вентилятор

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.

Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.

Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.Как собирать напольный вентилятор

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Конструкция из дисков

Это устройство более сложное, чем изготовленное из кулера. Для изготовления нам понадобится моторчик с торчащим железным стержнем. Данные моторчики можно взять из старой игрушки, видеомагнитофона или плейера (последний вариант самый подходящий, ведь именно плейер имеет стандартную насадку для диска). Соединяем мотор с проводами вышеуказанным способом.

Как собирать напольный вентилятор

Нарезаем диск на восемь будущих лопастей, при нарезке не доходим до конца внутреннего края. Слегка нагреваем диск для размягчения и выгибаем лопасти, как у обычного вентилятора. Вместо диска можно будет использовать пластиковую бутылку.

В центр лопастей вставляем пробку от бутылки, именно пробка будет соединителем моторчика и лопастей

Если вставка окажется великоватой, то осторожно обрезаем ее ножом.

Как собирать напольный вентилятор

Соединив все детали, дополняем готовую конструкцию устойчивой подставкой. Для этого можно использовать втулку от рулона туалетной бумаги и второй целый диск, который послужит общей опорой.

Как собирать напольный вентилятор

Для скрепления деталей друг с другом будет лучше использование качественного клея, чтобы в будущем конструкция прослужила долго и не рассыпалась.

Как собирать напольный вентилятор

Разбор аппарата

Как собирать напольный вентилятор

Процесс сборки и разборки не является трудным. Для этого не нужно обладать какими-то определенными навыками. Главное, следовать точной инструкции. Во время приобретения бытового вентилятора обязательно проверьте комплектующие и работоспособность.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Как собирать напольный вентилятор

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

Вентилятор из кулера

Это самый простой способ, как сделать домашний вентилятор. Для изготовления нам понадобится кулер от старого компьютера. Эта деталь сама по себе уже работоспособна, нам останется лишь правильно соединить его с проводом.

Если будущий вентилятор будет находиться в непосредственной близости от компьютера, то в качестве провода подойдет стандартный USB провод. Ненужный край шнура с маленьким разъемом отрезаем и зачищаем провода. Точно также зачищаем провода у кулера.

Как собирать напольный вентилятор

Иногда в кулере и USB-шнуре бывают больше двух проводов, запомните, нам нужны черный и красный цвет двух проводов в одном и в другом элементе. Остальные нам не нужны.

Как собирать напольный вентилятор

После зачистки соединяем красный провод с красным, черный — с черным, соединения необходимо хорошенько заизолировать. После изоляции вентилятор уже вполне рабочий, осталось придумать ему оригинальную подставку на свой вкус и приклеить ее к кулеру. Все! Устройство готово!

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Конструкция из дисков

Это устройство более сложное, чем изготовленное из кулера. Для изготовления нам понадобится моторчик с торчащим железным стержнем. Данные моторчики можно взять из старой игрушки, видеомагнитофона или плейера (последний вариант самый подходящий, ведь именно плейер имеет стандартную насадку для диска). Соединяем мотор с проводами вышеуказанным способом.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

Нарезаем диск на восемь будущих лопастей, при нарезке не доходим до конца внутреннего края. Слегка нагреваем диск для размягчения и выгибаем лопасти, как у обычного вентилятора. Вместо диска можно будет использовать пластиковую бутылку.

В центр лопастей вставляем пробку от бутылки, именно пробка будет соединителем моторчика и лопастей

Если вставка окажется великоватой, то осторожно обрезаем ее ножом

Соединив все детали, дополняем готовую конструкцию устойчивой подставкой. Для этого можно использовать втулку от рулона туалетной бумаги и второй целый диск, который послужит общей опорой.

Для скрепления деталей друг с другом будет лучше использование качественного клея, чтобы в будущем конструкция прослужила долго и не рассыпалась.

Как собирать напольный вентилятор

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

По предназначению вентиляционные системы подразделяются по:

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

Читать также: Что такое доменная печь

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Не работает вентилятор

Существует пять причин, почему у устройства могут возникать неисправности:

Основной проблемой устройств, которые стоят дешево, является неправильное литье лопастей. В результате этой проблемы начинается дисбаланс. В результате дисбаланса начинаются разбиваться подшипники, а зазоры становиться больше.

Оказать на это влияние невозможно, так как аппарат изначально продавался с этим дефектом. Визуально он может нормально работать, то есть вращаться, но при этом не дуть. Лепестки повреждены, поэтому воздух не выбрасывается наружу.

Эта проблема может возникнуть после долгой эксплуатации, когда устройство долгое время находился под прямыми солнечными лучами. Крыльчатка, нагреваясь, со временем начинает изменять свою форму.

Может быть так, что прибор не крутится. Причиной этому является засохшая смазка. Устройство подклинивает, теряет обороты. В результате этого нагрузка на мотор становится больше. Двигатель, который намотан тонкой проволокой толщиной в 0,2 миллиметра, начинает нагреваться, а потом выгорают обмотки.

Как правило, прибор прекращает вращаться. Начинает гудеть, крыльчатка перестает крутиться.

Фото вентиляторов своими руками

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Также рекомендуем просмотреть:

Сборка регуляторов вращения кулера

Сегодня мы рассмотрим три интересные схемы для регулятора скорости вентилятора – одна обычная, вторая с термодатчиком и третья для уменьшения шума.

Не будем томить и сразу приступим к делу.

Обычная схема для регулятора оборотов кулера

Эта схема обеспечивает регулировку скорости вентилятора без контроля оборотов.

Схема размещается прямо внутри блока питания и имеет дополнительные посадочные места для подключения внешних датчиков, также есть возможность добавить стабилитрон, что будет ограничивать минимальное напряжение вентилятора.

Вот все комплектующие, что вам понадобятся для сборки этой схемы:

А вот и сама схема:

Схема регулятора оборотов кулера с термодатчиков

Вентилятор в блоках питания вращается с постоянной скоростью, она не зависит от температуры высоковольтных резисторов, что вентилятор должен охлаждать.

Как правило, блок питания всегда подаёт на вентилятор мощность, необходимую для поддержания этой скорости.

Блоки питания, что ставятся в компьютеры, выбираются с запасом даже при максимуме энергопотребления. Соответственно, блок питания работает не на всю и высоковольтные резисторы не сильно нагреваются.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

Поэтому кулер впустую гоняет воздух и поднимает пыль внутри компьютера.

Решить эту проблему поможет автоматический регулятор частоты оборотов вентилятора с термодатчиком, чья схема располагается ниже.

Список радиодеталей, что понадобится вам при сборке:

Датчиком в этом регуляторе служат германиевые диоды VD1-VD4.

Этот выбор обусловлен рядом плюсов германиевых диодов перед терморезисторами. Во-первых, зависимость обратного тока у них более выражена, чем у тех же терморезисторов, а во-вторых, стеклянный корпус диодов позволяет обойтись без диэлектрических прокладок.

Резистор R1 нужен для исключения возможности поломки транзисторов VT1 и VT2, в случае теплового пробоя диодов. Сопротивление резистора выбирается из максимально допустимого значения тока базы VT1.

Резистор R2 в свою очередь определяет порог, когда вентилятор должен сработать.

Устройство вставляется напрямую в блок питания.

Выводы диодов спаиваются вместе, после чего приклеиваются к теплоотводу высоковольтных транзисторов с обратной стороны. К выводам транзистора VT2 припаиваются резисторы R1 и R2, а также транзистор VT1.

Сам же транзистор VT2 устанавливается эмиттером в отверстие «cooler», что находится на плате блока питания.

При настройке регулятора, что происходит в основном в подстройке резистора R2 и выбору подходящего количества диодов.

Настраивая резистор R2, вам необходимо подобрать сопротивление введенной части, чтобы при номинальной нагрузке кулер крутился с небольшой скоростью.

Также вам нужно добиться, чтобы при подаче питания вентилятор вращался с небольшой частотой (если слишком быстро вращается – уменьшите количество диодов, если не вращается – увеличьте).

Рекомендую следующее видео, в котором автор самостоятельно изготавливает регулятор скорости вращения компьютерного вентилятора:

Причины неисправности

Перечислим основные проблемы, при которых устройство не работает и возможные способы их устранения.

Агрегат не включается. Если лампочка горит, но устройство не включается, то возможна причина — поломка кнопок. Если же лампочка не загорается — то причина скорее всего в шнуре или вилке.

Слабое вращение лопастей — сигнал о недостаточной смазке подшипника внутри двигателя.

Вентилятор перестал вращаться влево и вправо. Все дело в кривошипе, крепежные винты его могут ослабнуть или открутиться.

Гудение и отсутствие вращения. Возможны три причины поломки — отсутствие смазки на подшипниках, сломался конденсатор или электродвигатель.

Источник

Как собрать напольный вентилятор самостоятельно

Как собирать напольный вентилятор

Как Собрать Напольный Вентилятор? Собираем Напольный Вентилятор Своими Руками!СкачатьПодробнее

Как собирать напольный вентилятор

Как собирать напольный вентилятор

Сборка напольного вентилятораСкачатьПодробнее

Как собирать напольный вентилятор

Как собрать Вентилятор напольный, собери самСкачатьПодробнее

Как собирать напольный вентилятор

Как собрать настольный вентилятор самостоятельноСкачатьПодробнее

Как собирать напольный вентилятор

Как собрать вентилятор напольный видеоСкачатьПодробнее

Как собирать напольный вентилятор

Как собрать вентилятор с Aliexpress #Сборка #НапольныйВентилятор #AliexpressСкачатьПодробнее

Как собирать напольный вентилятор

Как СОБРАТЬ НАПОЛЬНЫЙ ВЕНТИЛЯТОР?СкачатьПодробнее

Источник

Сборка вентилятора своими руками

Тепловентилятор Сатурн: особенности

На рынке широко представлены различные фирмы, выпускающие тепловентиляторы. И это неудивительно, ведь они пользуются широким спросом и во многом более удобны, чем другие виды обогревателей.

Как собирать напольный вентилятор

Среди недорогих фирм тепловентиляторов выделяются:

Наиболее популярной и бюджетной моделью является тепловентилятор Сатурн, который имеет схожие характеристики с Эленберг NSB 200a. Производится Сатурн на Украине. Чаще встречается, как напольный тепловентилятор.

Имеет спиральный нагревательный элемент. Среди функций можно выделить механический регулятор температуры на корпусе устройства, термостат и внутреннюю защиту от перегревания. Работать может, как в режиме вентилятора с холодным обдувом, так и с обогревом. Имеет лампочку – индикатор режима работы. Однако, такие функции, как защита при наклоне и таймер отсутствуют, но для своей ценовой категории, прибор обладает хорошими характеристиками и производительностью.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Как собирать напольный вентилятор

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

Как собирать напольный вентилятор

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Слышны щелчки, высока вероятность – напольный вентилятор упал. Привод заклинило, работает, щелкая, защитный механизм, уберегая мотор от сгорания.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание

Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Как изготовить вентилятор: рекомендации

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Конструкция из дисков

Это устройство более сложное, чем изготовленное из кулера. Для изготовления нам понадобится моторчик с торчащим железным стержнем. Данные моторчики можно взять из старой игрушки, видеомагнитофона или плейера (последний вариант самый подходящий, ведь именно плейер имеет стандартную насадку для диска). Соединяем мотор с проводами вышеуказанным способом.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

Нарезаем диск на восемь будущих лопастей, при нарезке не доходим до конца внутреннего края. Слегка нагреваем диск для размягчения и выгибаем лопасти, как у обычного вентилятора. Вместо диска можно будет использовать пластиковую бутылку.

В центр лопастей вставляем пробку от бутылки, именно пробка будет соединителем моторчика и лопастей

Если вставка окажется великоватой, то осторожно обрезаем ее ножом

Соединив все детали, дополняем готовую конструкцию устойчивой подставкой. Для этого можно использовать втулку от рулона туалетной бумаги и второй целый диск, который послужит общей опорой.

Для скрепления деталей друг с другом будет лучше использование качественного клея, чтобы в будущем конструкция прослужила долго и не рассыпалась.

Как собирать напольный вентилятор

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Виды канальных вентиляторов

Как собирать напольный вентилятор

В зависимости от конструкции прибора, выделяют 3 вида канальных бесшумных вентиляторов:

В осевых моделях движение воздуха совпадает с направлением вращения вентиляторного вала. Эффективность таких вентиляционных устройств равна 75%.

Центробежные (радиальные) устройства вытягивают воздух из промышленных и бытовых помещений. В ванной устанавливают такой вентилятор, у которого лопасти загнуты против направления вращения.

Эффективность работы данного устройства равна примерно 80%, и при его работе не возникает сильный шум.

Комбинированные модели содержат конструктивные элементы и осевых, и центробежных вентиляционных устройств. Эффективность работы такого оборудования составляет примерно 80%. Форма корпуса бывает прямоугольной, круглой или квадратной.

Комбинированные устройства имеют высокую производительность. Этот показатель больше, чем у осевых изделий, потому такие модели устанавливают не только в многоэтажных домах, но и на промышленных объектах.

Также канальные вентиляторы подразделяют на два больших класса (типа):

Настенные приборы — сложные устройства, которые настраивают еще при производстве. Однако их процесс установки намного легче и быстрее.

Также канальная вентиляция бывают одно- или многоскоростной. Большинство вентиляционных устройств имеет 1 скорость, хотя нередко в продаже встречаются и двухскоростные приборы.

Не работает вентилятор

Существует пять причин, почему у устройства могут возникать неисправности:

Основной проблемой устройств, которые стоят дешево, является неправильное литье лопастей. В результате этой проблемы начинается дисбаланс. В результате дисбаланса начинаются разбиваться подшипники, а зазоры становиться больше.

Оказать на это влияние невозможно, так как аппарат изначально продавался с этим дефектом. Визуально он может нормально работать, то есть вращаться, но при этом не дуть. Лепестки повреждены, поэтому воздух не выбрасывается наружу.

Эта проблема может возникнуть после долгой эксплуатации, когда устройство долгое время находился под прямыми солнечными лучами. Крыльчатка, нагреваясь, со временем начинает изменять свою форму.

Может быть так, что прибор не крутится. Причиной этому является засохшая смазка. Устройство подклинивает, теряет обороты. В результате этого нагрузка на мотор становится больше. Двигатель, который намотан тонкой проволокой толщиной в 0,2 миллиметра, начинает нагреваться, а потом выгорают обмотки.

Как правило, прибор прекращает вращаться. Начинает гудеть, крыльчатка перестает крутиться.

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие

Несколько подходящих материалов

Существует несколько вариантов подходящих материалов для создания лопастей и конуса для вентилятора:

Пластиковое основание. Для конструкторов это излюбленный материал для создания устройств наподобие вентиляторов. Лопасти из пластика делаются из верхней части бутылки, которая расположена ближе к горлышку. Обрезается вся часть вплоть до пробки. Кроме того из пластиковой бутылки делается конус и основание для вентилятора. Вторая деталь обычно конструируется из нижней части пластиковой бутылки. Иногда требуются дополнительные детали: трубочки для напитков или картон.

Лопасти из пластика для вентилятора

Кулер. Наиболее простой способ сделать лопасти и конус для вентилятора —использовать компьютерный кулер. Эта деталь используется в качестве аэродинамического фильтра в компьютерном блоке. Таким образом строится система охлаждения для внутренностей системника. Кулер и есть вентилятор, только уменьшенный в размерах. Чтобы сделать вентиляционное оборудование больше, понадобится несколько ненужных кулеров.

Кулер как составляющая часть конуса и лопастей для вентилятора

Пример создания лопастей из диска

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

Как собирать напольный вентилятор

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

Выделяют следующие разновидности напольных вентиляторов по способу работы:

осевые – это устройства, снабженные электродвигателем и лопастями (заключенными в кожух из сетки), которые при вращении приводят воздух в движение;

Как собирать напольный вентилятор

радиальные — механизмы, выполненные в одном корпусе, внутрь которого ротором с лопастями втягивается воздух, а затем выталкивается обратно;

Как собирать напольный вентилятор

безлопастные – это круглые рамки с двигателем, всасывающим воздух и выталкивающим его с ускорением наружу.

Как собирать напольный вентилятор

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

Причины неисправности

Перечислим основные проблемы, при которых устройство не работает и возможные способы их устранения.

Агрегат не включается. Если лампочка горит, но устройство не включается, то возможна причина — поломка кнопок. Если же лампочка не загорается — то причина скорее всего в шнуре или вилке.

Слабое вращение лопастей — сигнал о недостаточной смазке подшипника внутри двигателя.

Вентилятор перестал вращаться влево и вправо. Все дело в кривошипе, крепежные винты его могут ослабнуть или открутиться.

Гудение и отсутствие вращения. Возможны три причины поломки — отсутствие смазки на подшипниках, сломался конденсатор или электродвигатель.

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Как собирать напольный вентилятор

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Как собирать напольный вентилятор

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Создание вентилятора из кулера

Самым простейшим способом самостоятельно сделать вентилятор будет использование ненужного кулера (такие используются в компьютере в качестве системы охлаждения комплектующих).

Не удивительно, что такой способ является наиболее простым, ведь кулер – это и есть маленький вентилятор. Осталось лишь совершить несколько простых шагов, чтобы придать ему окончательную форму и работоспособность.

Сам по себе кулер вполне работоспособен, однако нужно подготовить его к нестандартному способу использования:

Если вентилятор располагается рядом с компьютером, подойдёт обычный ненужный USB-провод. Его нужно обрезать и снять изоляцию (то же самое с проводами кулера):

Нас интересуют только два провода: красный (плюс) и чёрный (минус). Если в кулере или USB-шнуре имеются другие цвета, смело их отрезаем и изолируем, т. к. они абсолютно не нужны и будут лишь мешать.

После очистки, провода нужно соединить между собой (достаточно плотно перекрутить их друг с другом). Не перепутайте цвета. Это грозит серьёзными осложнениями в процессе создания вентилятора.

Для скручивания достаточно 10 мм длины. При необходимости позволяется очистить большую часть провода, это не страшно, однако изолировать придётся гораздо больше.

Помните, что правильная изоляция – залог успеха и гарантия, что компьютер или розетку не закоротит. Заклеивать оголённые провода следует изолентой (исключительно при отсутствии питания), причём чем толще она будет, тем лучше.

Нет особого смысла объяснять, чем грозит падение «минуса» на «плюс». Если красный и чёрный провода соприкоснутся во время передачи электричества, может сгореть не только USB-провод/порт, но и комплектующие компьютера.

Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор Как собирать напольный вентилятор

В принципе, компьютеры не страшатся подобных моментов, если они оборудованы защитой от перепадов напряжения. Но когда используется розетка в стене, то чинить проводку в квартире будет гораздо сложнее создания маленького вентилятора.

Поэтому серьёзно позаботьтесь об изоляции оголённых частей проводов. Лишние сложности редко кому нужны.

Не забывайте, что компьютерный кулер очень лёгкий, но в то же время весьма быстрый. Даже при напряжении 5 вольт скорость его оборотов будет довольно высокой. Данное напряжение мы рассматриваем неспроста: кулер будет отлично справляться со своей задачей, а работа будет максимально бесшумной.

Из-за незначительных габаритов устройства от колебаний и вибрации он может упасть. Допускать этого не стоит по таким причинам:

Поэтому важно закрепить кулер (скотчем, клеем) на какой-нибудь более устойчивой поверхности: коробка, деревянный брусок, стол

По желанию, готовый вентилятор можно обновить внешне, добавить выключатель (чтобы не выдёргивать каждый раз шнур) и т. д. Но внимания стоит и способ, сравнительно хорошо увеличивающий эффективность устройства.

Достаточно просто срезать верхнюю часть пластиковой бутылки и приклеить её (широким отверстием) к раме кулера. Таким образом, поток воздуха будет более точным и направленным: сила движения воздуха станет сильнее приблизительно на 20%, что является довольно неплохим показателем.

На этом создание вентилятора окончено, и он готов к полноценной работе.

Монтаж по всем правилам канальных вентиляторов

Правила монтажа канальных вентиляторов напрямую зависят от конструкции прибора, типа и сечения воздуховода, назначения помещения, где производится установка. В бытовых условиях возможность использования канальных вентиляторов ограничена, в основном, они применяются в не очень больших помещениях. Для того, чтобы правильно подобрать устройство нужной производительности, надо выяснить потребность помещения в притоке или вытяжке воздуха.

Необходимые данные можно найти в СНиП, или просто отыскать в сети Интернет. Также необходимо заранее продумать возможность доступа к вентилятору для обслуживания, ремонта или замены. Необходимость таких действий может возникнуть в любой момент, и располагать устройство надо в легкодоступных точках с возможностью подхода. Кроме того, надо надежно закрепить вентилятор на опорной конструкции, стене или потолке, чтобы он не опирался только на воздуховод. В противном случае появится ощутимый гул при работе, нагрузка на воздуховоды может вывести их из строя.

Что нужно для монтажа

Задача установки канального вентилятора состоит в присоединении его к сети воздуховодов с достаточным качеством и плотностью соединения, а также – подключению питания. Для выполнения этих работ потребуется набор определенных инструментов, провода и крепежные детали. В зависимости от вида установки могут потребоваться:

В некоторых случаях могут быть востребованы и другие инструменты или материалы, так как условия монтажа, качество и материал воздушных каналов и тип вентилятора могут быть совершенно разными.

Требования к качеству работ

Произведенные работы должны обеспечить плотное, бесшумное и неподвижное соединение вентилятора с воздушным каналом

. При работе должна обеспечиваться тишина, не должно быть отверстий или неплотностей соединения. Также необходимо обеспечить низкий уровень вибрации, чтобы исключить возможность ослабления соединений, появления неприятных звуков или нарушения герметичности соединения. Подключенное устройство должно запускаться с отдельного выключателя, или одновременно с осветительными приборами, что удобно для ванных комнат.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
