Схемы включения и компенсации термопар
Как известно, термопара содержит два спая, поэтому для правильного и точного измерения температуры на одном (первом) из спаев, необходимо поддерживать другой (второй) спай при известной постоянной температуре, чтобы измеренная ЭДС оказывалась явной функцией температуры только первого спая — главного рабочего спая.
Так, с целью поддержания в термоизмерительном контуре условий, при которых паразитное влияние ЭДС второго («холодного спая») было бы исключено, необходимо как-то компенсировать в любой рабочий момент времени напряжение на нем. Как это сделать? Как привести схему к такому состоянию, чтобы измеряемое напряжение термопары менялось бы только в зависимости от изменений температуры первого спая, независимо от текущей температуры второго?
С целью достижения правильных условий, можно прибегнуть к незамысловатой хитрости: поместить второй спай (места присоединения проводов первого спая с измерительным прибором) в емкость с ледяной водой — в заполненную водой ванночку, в которой еще плавает лед. Таким образом получим на втором спае фактически постоянную температуру таяния льда.
После чего останется, отслеживая результирующее напряжение на термопаре, вычислять температуру первого (рабочего) спая, ибо второй спай будет находится в неизменном состоянии, напряжение на нем будет константой. Цель в итоге будет достигнута, влияние «холодного спая» окажется скомпенсировано. Но если так делать, то получится громоздко и не удобно.
Чаще термопары применяются все же в мобильных портативных устройствах, в переносных лабораторных приборах, поэтому нежен другой вариант, ванночка с ледяной водой разумеется нам не подходит.
И такой иной способ есть — метод компенсации напряжения от изменяющейся температуры «холодного спая»: присоединить последовательно к измерительному контуру источник дополнительного напряжения, ЭДС которого будет иметь противоположное направление и по величине будет всегда точно равна ЭДС «холодного спая».
Но чем же можно непрерывно измерять температуру «холодного спая», чтобы получать непрерывные значения напряжений для автоматической компенсации?
Для этого подойдет термистор или термометр сопротивления, соединенный с типовой электроникой, которая и будет автоматически формировать компенсирующее напряжение необходимой величины. И хотя «холодный спай» не обязательно может быть буквально холодным, его температура, как правило, не такая уж экстремальная, какая может быть у рабочего спая, поэтому обычно подходит даже термистор.
Доступны специальные электронные компенсирующие модули «температуры таяния льда» для термопар, задача которых в том и состоит, чтобы подавать точное противоположное напряжение в измерительную цепь.
Значение компенсирующего напряжения от такого модуля поддерживается на таком значении, чтобы точно компенсировать температуру точек присоединения проводников термопары к модулю.
Температура точек присоединения (на терминале) измеряется термистором или термометром сопротивления, и точно необходимое напряжение автоматически прикладывается последовательно в цепь.
Неискушенному читателю может показаться, что слишком много нагромождений ради просто точного использования термопары. Может быть целесообразнее, да и проще, сразу пользоваться термометром сопротивления или тем же термистором? Нет, не проще и не целесообразнее.
Термисторы и термометры сопротивления не так механически прочны как термопары, да и безопасный рабочий температурный диапазон у них не велик. Дело в том, что термопары обладают рядом преимуществ, два из которых основные: очень широкий температурный диапазон (от −250 °C до +2500 °C) и высокое быстродействие, которое недостижимо на сегодняшний день ни термисторами, ни термометрами сопротивления, ни датчиками иных типов аналогичной ценовой категории.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Компенсация холодного спая термопары
в Справочник 0 1,321 Просмотров
В предыдущей статье мы рассмотрели принцип работы термопары, и в частности метод измерения температуры с использованием «холодного спая» эталонного показателя. Устранение из системы измерения «холодного спая» и соответствующих ему контактов очень желательно в большинстве случаев применения, в частности для промышленных систем.
Это не только упрощает использование термопары, но также исключает необходимость обращения с потенциально большим количеством дополнительных входных каналов сбора данных и считывания датчиков отсчета.
Компенсация холодного спая термопары
Первое предположение, которое можно сделать, это то, что измерительный прибор термопары или плата сбора данных должны быть разработаны и построены таким образом, чтоб их внутренние цепи имели соответствующую термоэлектрическую компенсацию электромагнитных полей.
Затем можно сосредоточиться на том, что происходит между входом измерителя и термопарой. Основной причиной погружения датчика в ледяную ванну — получение на стыке известную температуру (0°C). Однако любая температура была бы хорошая, если только она была бы известна.
Из рисунка 1 (в предыдущей статье) следует, что подключение термопары к входам вольтметра, приводит к образованию дополнительных контактов в цепи в точках соединений, и каждое из них может также генерировать и термоэлектрическое электромагнитное поле. В случае идеальной насадки эти (J2 и J3) будут иметь одинаковую температуру.
Этого можно достичь путем размещения их в изотермическом корпусе (рис. 2а).
В свою очередь, мы можем переместить эталонный датчик вне ледяной ванны, в изотермический блок (рисунок 2b). Благодаря этому концы прибора и эталонного датчика (J2, J3 и J4) имеют одинаковую температуру. Эта температура может быть измерена через бесконтактный датчик, такой как термистор или полупроводниковый датчик температуры, находящийся в контакте с изотермическим блоком.
Последний шаг упрощения измерительной цепи термопары является удаление отрезка провода линии 2 от контакта (J4) к входу прибора (J3). Закон о промежуточных металлах гласит, что размещение третьего металла между двумя различными металлическими контакта термопары не влияет на выходное напряжение, пока два контакта, образованные дополнительным металлом имеют одинаковую температуру.
Так как эти контакты находиться в изотермическом блоке, то их температура одинакова. В этом случае датчик термопары можно представить себе, соединение медь и линия 1, с линией 2 в качестве промежуточного металла
Компенсация холодного спая в практике применения термоэлектрических преобразователей
На сегодняшний день термопары получили наибольшее распространение среди датчиков измерения температуры. Использование термопар в большом диапазоне температур более эффективно по сравнению с такими решениями, как термопреобразователь сопротивления (ТПС), термистор, или интегральный датчик температуры (ИДТ). Термопары используются, например, в автомобилях или бытовой технике. Вдобавок, их надежность, стабильность и малое время отклика делают термопары наилучшим выбором для многих видов оборудования.
Однако и в применении термопар есть некоторые сложности, в первую очередь — значительная нелинейность характеристик. К тому же, ТПС и ИДТ обычно обладают лучшими характеристиками по чувствительности и точности, что важно для прецизионных решений. Выходной сигнал термопары имеет очень малый уровень и требует усиления или применения цифровых преобразователей высокой разрядности для обработки сигнала.
Но, несмотря на все перечисленные недостатки, низкая стоимость, легкость применения и широкий температурный диапазон до сих пор являются причинами популярности термоэлектрических преобразователей.
Основные сведения о термопарах
Термопары относятся к дифференциальным измерителям температуры. Конструктивно они представляют из себя два термоэлектрода из разных металлов, один из которых принимается за положительный, другой – за отрицательный. В таблице 1 представлены наиболее распостраненные типы термопар, используемые металлы или сплавы и температурный диапазон для каждого варианта. Каждый тип термопар обладает уникальными термоэлектрическими свойствами в определенном для них температурном диапазоне.
Таблица 1. Основные характеристики термопар
Тип | Положительный Металл/Сплав | Отрицательный Металл/Сплав | Температурный диапазон, °С |
---|---|---|---|
T | Медь | Константан | -200…350 |
J | Железо | Константан | 0…750 |
K | Хромоникелевый сплав | Алюмель | -200…1250 |
E | Хромоникелевый сплав | Константан | -200…900 |
При соединении двух металлов (пайкой или сваркой) получают два перехода (спая), как показано на рис. 1а, разность потенциалов образуется в цепи вследствие разности температур спаев. Это явление называется эффектом Зеебека, он состоит в преобразовании тепловой энергии в электрическую. Эффект Зеебека обратен эффекту Пельтье, заключающемуся в преобразовании электрической энергии в тепловую, что применяется в частности в термоэлектрических охладителях. На рис. 1 показано, что выходное напряжение Vвых — это разница между потенциалами холодного и горячего спаев. Т.к. Vгор и Vхол образуются за счет разности температур спаев, Vвых является функцией этой разности. Коэффициент, равный отношению разности потенциалов к разности температур, известен как коэффициент Зеебека.
Рис. 1а. Напряжение в цепи в результате эффекта Зеебека
Рис. 1б. Наиболее распространенная схема реализации термопары
На рисунке 1б показана наиболее часто употребляемая схема использования термопары. Здесь использован третий металл (т.н. металл-посредник), что дает дополнительный спай. В этом примере каждый термоэлектрод соединен с медным проводом. Пока между ними нет разности температур, металл-посредник не оказывает никакого влияния на выходное напряжение. Эта схема позволяет использовать термопару без отдельного опорного спая. Напряжение Vвых так и остается функцией от разности температур холодного и горячего спаев, определяемой коэффициентом Зеебека. Однако до тех пор, пока измеряется именно разница температур, для определения актуальной температуры горячего спая необходимо знать температуру холодного.
Самый простой метод — поддержание температуры холодного спая на уровне 0°C. В этом случае Vвых = Vгор, и измерение напряжения дает непосредственную информацию о температуре горячего спая.
Раньше этот вариант считался стандартом при использовании термопар, однако сейчас обеспечение такого охлаждения холодного спая зачастую непрактично. Для получения результатов измерения в абсолютных величинах необходимо знать температуру холодного спая. Выходное напряжение термопары должно быть компенсировано с учетом влияния потенциала холодного спая при ненулевой температуре. Это и называется — компенсация холодного спая.
Выбор устройства для измерения температуры холодного спая
Данные о температуре холодного спая можно получить с помощью различных датчиков и устройств. Среди самых распространенных — резистивный температурный преобразователь (РТП), термистор и интегральный датчик температуры (ИДТ). Каждое из этих устройств имеет свои достоинства и недостатки, поэтому применение того или иного датчика определяется условиями конкретной задачи.
Для устройств с высокими требованиями по точности лучшим выбором будет калиброванный платиновый РТП с его широким температурным диапазоном. Однако это решение – дорогостоящее.
Термисторы и ИДТ – недорогая альтернатива РТП в случаях, когда требования к точности не столь строгие. У термисторов рабочий температурный диапазон шире, однако ИДТ используются чаще из-за линейности характеристик. Корректировка нелинейности термисторов может требовать слишком много ресурсов от микроконтроллера устройства. ИДТ обладают превосходной линейностью характеристик, но узким диапазоном измерений.
Итак, измеритель температуры холодного спая выбирается, исходя из требований к системе. На выбор оказывают влияние точность, диапазон измерения температур, линейность характеристик и стоимость.
Решение числовых задач
Когда вы определились с методом компенсации холодного спая, скомпенсированное выходное напряжение должно быть преобразовано в данные о температуре. Самый простой метод — воспользоваться таблицами, предоставленными Национальным Бюро Стандартов США (NBS) (в России значения расчетных коэффициентов можно найти в справочной литературе, базирующейся на ГОСТ Р 8.585-2001 ГСИ. «Термопары. Номинальные статические характеристики преобразования» – прим. ред.). Поиск данных в этих таблицах программным путем требует определенного объема памяти для их хранения, но это быстрое и точное решение в случаях, когда измерения повторяются с большой частотой. Два других метода для преобразования напряжения в данные требуют больших ресурсов, чем поиск данных в таблицах: 1) линейная аппроксимация с помощью полиномов; 2) аналоговая линеаризация выходного сигнала термопары.
Линейная аппроксимация программным путем популярна, т.к. необходима память только для хранения заранее известных коэффициентов полинома. Недостаток этого метода в том, что время измерения зависит от скорости расчета полиномов высокой степени. Время на расчет растет с возрастанием степени полинома, что обычно происходит при увеличении диапазона измерений прибора. Для температур, при измерении которых требуется использование полиномов высоких степеней, применение таблиц может оказаться более эффективным и точным.
До того, как появилось программное обеспечение современного уровня, аналоговая линеаризация достаточно часто применялась для преобразования напряжения в температурные данные (в дополнение к ручному поиску данных в таблицах). Этот аппаратный метод основывался на использовании аналоговых схем для корректировки нелинейности сигнала термопары. Точность зависела от реализации аналоговой корректировки. Такой подход до сих пор используется в мультиметрах, принимающих сигнал с термопар.
Схемы устройств
Рис. 2. Термочувствительная ИМС (MAX6610)
Пример 1
На схеме, показанной на рис. 2, термочувствительная ИМС (MAX6610) измеряет температуру холодного спая. ИДТ располагается в непосредственной близости от спая.
16-битный сигма-дельта АЦП (MX7705) преобразует низковольтный сигнал с термопары в выходной цифровой сигнал разрядностью 16 бит. Интегрированный усилитель с программируемым коэффициентом усиления позволяет увеличить разрешающую способность АЦП, что часто необходимо при работе с малыми напряжениями, генерируемыми термопарами. Интегральный датчик температуры, помещенный в непосредственной близости от соединителей термопары, измеряет температуру около холодного спая. Этот метод основан на допущении, что температура микросхемы в этом случае будет близка к температуре холодного спая. Выходное напряжение с датчика на холодном спае подается на канал 2 АЦП. Опорное напряжение термодатчика (2,56 В) должно быть развязано с напряжением питания микросхемы.
Работая в биполярном режиме, АЦП преобразует отрицательный и положительный уровни напряжения с выхода термопары, поступающие на канал 1. Канал 2 работает в однополярном режиме, АЦП преобразует выходное напряжение с интегральной микросхемы MAX6610 в данные, используемые впоследствии в работе микроконтроллера. Выходное напряжение интегрального датчика температуры изменяется пропорционально изменению температуры холодного спая.
Таблица 2. Измерения для схемы на рисунке 2
Температура холодного спая, °С | Измеренная температура горячего спая, °С | |
---|---|---|
Изм. 1 | -39,9 | +101,4 |
Изм. 2 | 0,0 | +101,5 |
Изм. 3 | +25,2 | +100,2 |
Изм. 4 | +85,0 | +99,0 |
Пример 2
Как показано на рис. 3, ИДТ на выносном диоде используется для измерения температуры холодного спая. Этот диод может быть смонтирован непосредственно на контактах термопары. MAX6002 обеспечивает опорное напряжение 2,5 В для АЦП. В отличие от предыдущего примера, датчик с использованием удаленного диода не должен обязательно находиться в непосредственной близости от термопары, для измерения используется диодно-включенный транзистор типа NPN. Этот транзистор монтируется непосредственно в месте соединения выходов термопары и медных выводов. ИДТ в свою очередь преобразует сигнал с транзистора в цифровой: на канал 1 АЦП поступает выходное напряжение термопары и преобразуется в цифровой сигнал. Канал 2 не используется и заземлен. Опорное напряжение АЦП 2,5 В обеспечивает отдельная интегральная микросхема.
Рис. 3. ИДТ с использованием удаленного диода
Таблица 3. Измерения для схемы на рисунке 3
Температура холодного спая, °С | Измеренная температура горячего спая, °С | |
---|---|---|
Изм. 1 | -39,8 | +99,1 |
Изм. 2 | -0,3 | +98,4 |
Изм. 3 | +25,0 | +99,7 |
Изм. 4 | +85,1 | +101,5 |
Пример 3
На рис. 4 представлена схема с использованием 12-битной АЦП с интегрированным термочувствительным диодом, который преобразует температуру окружающей среды в напряжение. Используя это напряжение и напряжение непосредственно с термопары, ИМС вычисляет компенсированную температуру горячего спая. Эти данные в виде цифрового сигнала поступают на цифровой выход микросхемы. Гарантированная температурная погрешность данного устройства ±9 LSB (младший значащий бит АЦП) в диапазоне температур горячего спая от 0 до 700°C. Хотя это устройство имеет широкий диапазон измеряемых температур, измерения ниже 0°C невозможны.
Рис. 4. Применение АЦП с интегрированной схемой компенсации
В табл. 4 представлены результаты измерений, полученные с помощью схемы на рис. 4 при изменении температуры холодного спая от 0 до 70°C при сохранении постоянной температуры на горячем, равной 100 °C.
Таблица 4. Измерения для схемы на рисунке 4
Температура холодного спая, °С | Измеренная температура горячего спая, °С | |
---|---|---|
Изм. 1 | 0,0 | +100,25 |
Изм. 2 | +25,2 | +100,25 |
Изм. 3 | +50,1 | +101,00 |
Изм. 4 | +70,0 | +101,25 |
Получение технической информации, заказ образцов, поставка —
e-mail: analog.vesti@compel.ru
Новый драйвер Ethernet с коррекцией предыскажений
Компания Maxim Integrated Products представила MAX3984 — одноканальный драйвер Ethernet с коррекцией предыскажений на выходе и компенсацией на входе, способный работать с быстродействием 1…10,3 Гбит/сек. Устройство компенсирует затухания в медных линиях связи (оптоволоконные каналы 8,5 Гбит/сек, Ethernet 10 Гбит/сек), позволяя достичь длины линии до 10 м при использовании провода 24 AWG. Драйвер предусматривает выбор четырех уровней коррекции предыскажений и возможность коррекции на входе. Это позволяет компенсировать потери сигнала при его передаче по проводникам длиной до 10 дюймов на текстолите FR-4.
MAX3984 также поддерживает SFP-совместимую функцию обнаружения потери сигнала (LOS) и имеет вход отключения передачи TX_DISABLE. Возможность выбора размаха выходного сигнала позволяет оптимизировать электромагнитные излучения и потребляемую мощность. MAX3984 выпускается в 16-выводном корпусе TQFN (3х3 мм) без содержания свинца и рассчитан на работу в пределах температурного диапазона 0…85°C.
Отличительные особенности:
Принцип работы термопары и компенсация напряжения на холодном спае
Термопары — маленькие, прочные и сравнительно недорогие устройства. Вдобавок из всех температурных датчиков они работают в самом широком диапазоне температур. Термопары незаменимы при измерении высоких температур (вплоть до 2300 °С) в агрессивных средах. Они вырабатывают на выходе термоЭДС в диапазоне от микровольт до милливольт, однако требуют стабильного усиления для последующей обработки. К тому же необходимо применять компенсацию напряжения на холодном спае, которая вкратце будет обсуждена ниже. Они гораздо более линейны, чем многие другие датчики, а их нелинейность на сегодняшний день хорошо изучена и описана в специальной литературе.
В табл. 2 приведены наиболее распространенные термопары. При их изготовлении обычно применяют такие металлы, как железо, платина, родий, рений, вольфрам, медь, алюмель (сплав никеля с алюминием), хромель (сплав никеля с хромом) и константан (сплав меди и никеля).
Таблица 2
Хромель-алюмель | -184. 1260 | К | |
Платина (13%)/родий-платина | 0. 1593 | 11,7 | R |
Платина (10%)/родий-платина | 0. 1538 | 10,4 | S |
Медь-константан | -184. 400 | Т |
На рис. 1 представлены зависимости ЭДС от температуры трех наиболее распространенных типов термопар, у которых температура опорного спая поддерживается равной 0 °С. Термопары типа J наиболее чувствительны и развивают наибольшее выходное напряжение при одном и том же изменении температуры. С другой стороны, термопары типа S являются наименее чувствительными. Как видно из приведенных характеристик, сигналы, развиваемые термопарами, очень малы и требуют малошумящих усилителей с большим коэффициентом усиления и малым дрейфом. Это необходимо учитывать при проектировании схем обработки сигналов с термопарных датчиков.
Рис. 1
Чтобы понять поведение термопар, рассмотрим, как изменяется их выходной сигнал при изменении температуры чувствительной части термопары (горячего спая). Рисунок 1 показывает связь между температурой горячего спая и выходным сигналом, развиваемым разными типами термопар (во всех случаях температура холодного спая поддерживается равной 0 °С). Очевидно, что отдача термопар нелинейна, но природа этой нелинейности до сих пор не вполне ясна.
Рисунок 2 показывает, как зависит от температуры горячего спая коэффициент линейности (Seebeck coefficient), то есть прирост выходного напряжения, соответствующий росту температуры горячего спая на 1 °С, иными словами, первая производная зависимости выходного сигнала от температуры. Отметим, что мы по-прежнему рассматриваем тот случай, когда температура холодного спая поддерживается равной 0 °С.
Рис. 2
При выборе термопары для производства замеров температур в достаточно широком диапазоне следует выбирать ту термопару, коэффициент линейности которой изменяется менее других в рамках этого диапазона.
Например, для термопары типа J в диапазоне от 200 до 500 °С коэффициент линейности изменяется менее чем на 1 мкВ/°С, что делает ее идеальной для использования в этом диапазоне.
Приведенные на рис. 1 и 2 данные полезны вдвойне: во-первых, рис. 1 показывает диапазон и чувствительность трех типов термопар, так что разработчик может с одного взгляда определить, что термопара типа S имеет самый широкий диапазон измерений, но типа J — более чувствительная; во-вторых, знание коэффициента Сибека (рис. 2) позволяет быстро определить, какова линейность выбранной термопары. Используя рис. 2, разработчик для работы в диапазоне 400…800 °С выберет термопару типа К, коэффициент линейности которой в этой области минимальный, а для диапазона 900…1700 °С — типа S. Поведение коэффициента линейности термопары оказывается определяющим в тех случаях, когда некоторое отклонение от заданной температуры критичнее, чем само значение заданной температуры. Эти данные также показывают, какими характеристиками должны обладать устройства, работающие в схеме управления совместно с той или иной термопарой.
Чтобы успешно использовать термопары, необходимо понимать основные принципы их работы. Рассмотрим схемы, изображенные на рис. 3.

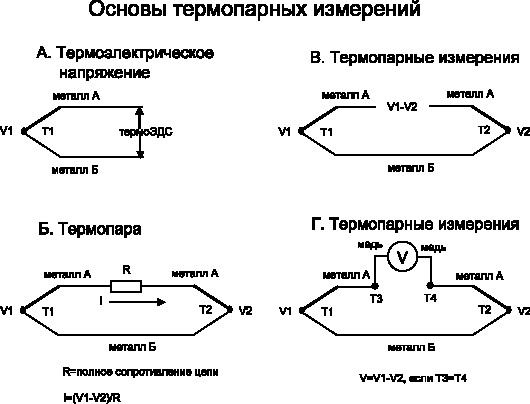

Рис. 3
Если мы соединим два разнородных металла при какой-либо температуре, превышающей абсолютный нуль (-273,16 °С), то между ними будет разность потенциалов (так называемая, термоЭДС — Thermoelectric EMF, или «контактная разность потенциалов»), которая является функцией температуры соединения (рис. 3, а). Если мы соединим два провода в двух местах, сформируются два спая (рис. 3, б) Если эти спаи имеют разную температуру, то в цепи образуется термоЭДС, по проводникам потечет ток, величина которого определяется значением термоЭДС и сопротивлением проводников.
Разорвав один из проводников, мы увидим, что напряжение в точках разрыва будет равным термоЭДС, и если замерить это напряжение, то полученное значение можно использовать, чтобы определить разность температур между двумя спаями (рис. 3, в).
Необходимо помнить, что термопара изменяет разницу температур между двумя спаями, а не абсолютную температуру в одном из них. Определить температуру в измеряемом спае мы можем лишь в том случае, если знаем температуру второго спая (часто называемого «опорным» или «холодным»).
Но не так легко измерить напряжение, образуемое термопарой. Предположим, что мы подключили вольтметр в контур схемы (рис. 3, г). Провода, подключенные к вольтметру, также образуют термопары в месте их присоединения. Если обе эти дополнительные термопары находятся под одинаковой температурой (не имеет значения, какой), то они не окажут воздействия на общую термоЭДС системы. Если же их температуры различаются, то могут возникнуть ошибки. Поскольку каждая пара находящихся в контакте разнородных металлов вырабатывает термоЭДС (включая медь/припой, ковар/медь (ковар — сплав, используемый для формирования подложки микросхемы), алюминий/ковар [в соединении внутри микросхемы)), очевидно, что в реальных рабочих контурах возникают гораздо более серьезные проблемы, чем описано выше. Поэтому необходимо постараться обеспечить, чтобы все контакты разнородных металлов в контуре вокруг термопары (естественно, помимо спаев самой термопары) находились при одинаковой температуре.
Термопары создают напряжение, хотя и очень маленькое, но не требующее токового возбуждения. Показанная на рис. 3, г термопара имеет два спая (T1 — температура измерительного спая, Т2 — опорного). Если Т2 = Т1, тогда V2 = V1 и выходное напряжение V = 0. Выходное напряжение термопары обычно определено как значение, полученное при поддержании температуры холодного спая, равной 0 °С. Отсюда и происхождение термина «холодный спай» или «спай при температуре тающего льда». Таким образом, если измерительный спай будет помещен в среду с нулевой температурой, на выходе термопары будет нулевое напряжение.
Чтобы проводить высокоточные измерения, необходимо тщательно поддерживать температуру холодного спая, которая должна быть строго определена (хотя не обязательно равна 0°С). Простая реализация этого требования представлена на рис. 4. Ванна с тающим льдом может быть легко реализована в любых условиях, хотя на практике это не всегда удобно.

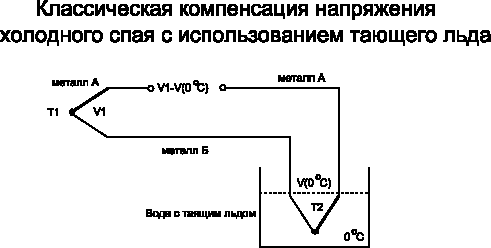

Рис. 4
Сегодня «спай при температуре тающего льда» с требуемой для его реализации ванной со льдом и водой успешно вытесняется электроникой. Температурный датчик другого типа (чаще полупроводниковый, а иногда и термистор) измеряет температуру холодного спая, а полученный результат используется для формирования дополнительного напряжения в цепи термопары, компенсирующего разницу между фактической температурой холодного соединения и его идеальным значением (обычно 0 °С), как показано на рис. 5. В идеале напряжение компенсации должно подбираться строго в зависимости от разности напряжений. Корректирующее напряжение является функцией от температуры опорного спая Т2, причем более сложной, нежели простая линейная зависимость, описываемая произведением КхТ2, где К — простая константа. На практике, поскольку холодные спаи обычно находятся при температуре лишь на несколько десятков градусов выше 0 °С и ее значение колеблется в пределах ±10 °С, линейная аппроксимация компенсирующего напряжения оказывается допустимой. Другими словами, хотя реальное значение корректирующего напряжения и определяется многочленом в соответствии с формулой V=K1хT+K2хT 2 +K3хT 3 +…, но значения коэффициентов К2, К3 и т. д. очень малы для всех известных типов термопар. Значения этих коэффициентов для всех термопар можно найти в справочной литературе.
Рис. 5
Когда используется электронная компенсация напряжения на холодном спае, на практике соединение проводов с концами термопары заключают в изотермический блок, как показано на рис. 6. Когда соединения металл А — медь и металл В — медь находятся при одной температуре, это эквивалентно спаю металл А — металл В, как показано на рис. 5.
Рис. 6

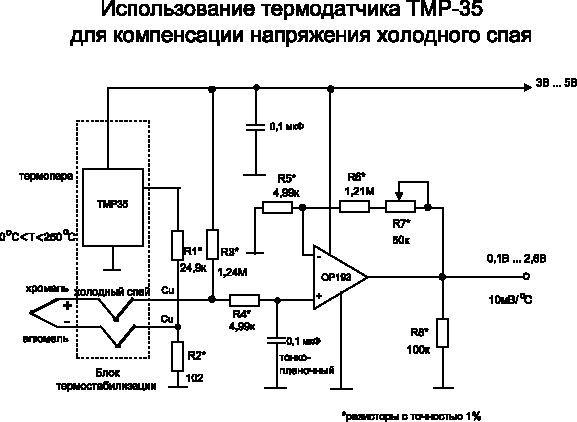

Схема, приведенная на рис. 7, обеспечивает измерение температуры от 0 °С до 250 °С при помощи термопары типа К с компенсацией напряжения холодного спая. Питание схемы осуществляется однополярным напряжением от 3,3 до 12 В. Причем схема была спроектирована таким образом, чтобы коэффициент преобразования составлял 10 мВ/°С.
Рис. 7
Коэффициент передачи термопары типа К приблизительно равен 41 мкВ/°С. Следовательно, примененный для компенсации датчик напряжения с температурным коэффициентом 10 мВ/°С ТМР35 используется с делителем на R1 и R2, обеспечивающим требуемое значение 41 мкВ/°С. Ликвидация неизотермичности между дорожками печатной платы и проводами термопары предотвращает появление ошибок в процессе измерения при изменении температур. Такая компенсация подходит для схем, работающих при температуре окружающей среды от 20 до 50 °С.
Если температура рабочего спая термопары достигла 250 °С, ее выходное напряжение будет составлять 10,151 мВ. Поскольку при этом выходной сигнал схемы должен быть равен 2,5 В, то усилитель должен иметь коэффициент усиления, равный 246,3. Выбор R4, равного 4,99 кОм, предопределяет для R5 значение 1,22 МОм. Наиболее близкое однопроцентное значение для R5 составляет 1,21 МОм, в связи с чем для точной настройки размаха выходного сигнала совместно с R5 используется потенциометр сопротивлением 50 кОм.
Хотя ОР193 допускает питание от одного источника, его выходные каскады не предназначены для работы в режиме rail-to-rail и минимальное значение сигнала на его выходе не должно быть ниже +0,1 В. С этой целью резистор R3 добавляет ко входу ОУ небольшое напряжение, увеличивающее выходной сигнал на 0,1 В для питающего напряжения 5 В. Это смещение (соответствующее 10 °С) должно быть вычтено после обработки или считывания сигнала с выхода ОР193. R3 также обеспечивает определение обрыва термопары: если термопара отсутствует, выходной сигнал становится больше чем 3 В. Резистор R7 балансирует входное сопротивление ОР193 по постоянному току, а пленочный конденсатор емкостью 0,1 мкФ снижает помехи от термопары на его неинвертирующем входе.

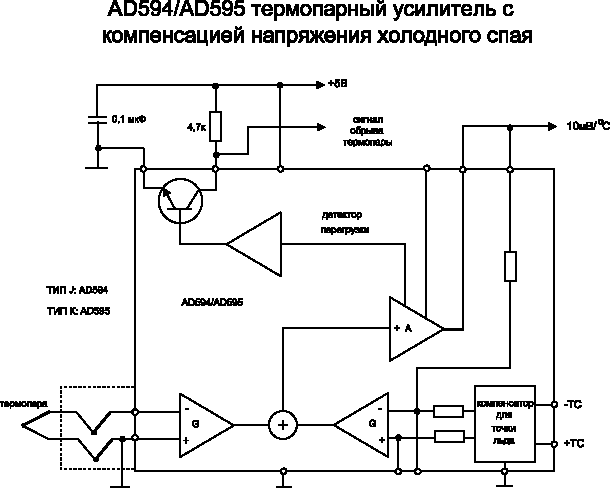

AD594/AD595 — инструментальный усилитель и компенсатор напряжения холодного спая, выполненный в одном чипе (рис. 9). Эта микросхема осуществляет привязку к «точке таяния льда» и содержит предварительно откалиброванный усилитель, который обеспечивает получение выходного напряжения высокого уровня (10 мВ/°С) непосредственно с выхода термопары. AD594/AD595 может быть использована как линейный усилитель-компенсатор либо в качестве переключаемого контроллера, используемого для постоянного или мобильного управления и регулирования. Схема может быть также использована для прямого усиления компенсируемого напряжения, выполняя при этом функции преобразователя температуры в напряжение с коэффициентом преобразования 10 мВ/°С. В ряде случаев очень важно, чтобы чип находился при той же температуре, что и холодный спай термопары. Обычно это достигается путем размещения обоих в непосредственной близости друг от друга и изоляции их от источников тепла.
