Шкафы учета ШУ-1, ШУ-2
Технические характеристики
Шкаф учета электроэнергии (ШУ) применяется для организации потребления и контроля расхода электричества в жилых домах и зданиях общественного пользования.
Применение и конструкция шкафа учета ШУ
Назначение
ШУ или шкаф учета электроэнергии предназначен для регистрации и коммерческого учета уровня энергопотребления в одно- и трехфазных сетях переменного тока с напряжением 380/220В и частотой 50Гц. Выполняет функции приема и распределения электроэнергии, защиты выходных цепей от токов КЗ, перегрузки и утечки на землю, предотвращая риски возможного поражения электрическим током и возникновения пожара.
Используется для установки в жилых домах, общественных зданиях и промышленных объектах. Монтаж производится в местах подключения потребителей к питающей сети.
Описание ШУ
Шкаф учета (ШУ) представляет собой металлический короб, внутри которого устанавливаются счетчики прямого или трансформаторного включения. Дверца, расположенная на лицевой стороне, запирается на ключ и имеет специальные окошки для считывания показаний счетчика без необходимости ее открытия для получения данных. Имеется приспособление для пломбировки. Внутренне наполнение корпуса шкафа учета предусматривает наличие конструктивных элементов, предназначенных для крепления проводников и различных технических средств:
Ввод и вывод питающих кабелей осуществляется через специальные отверстия в нижней и верхней стенках корпуса. Шкаф учета (ШУ) может иметь навесное или встраиваемое исполнение, а также различные уровни защиты IP.
Схема шкафа учета электроэнергии
Данное оборудование может иметь один, два счетчика и более, от чего напрямую зависит конечная цена шкафа учета. В зависимости от типа, ШУ имеют следующие электрические схемы:
Схема ШУ-1 прямоточного подключения (Рис. 1)
Схема ШУ-1/т трансформаторного подключения (Рис. 2)
Схема ШУ-2/т трансформаторного подключения (Рис. 3)
Шкаф учета ШУ-1
Предназначен для коммерческого учета энергии и оборудован одним счетчиком. Обеспечивает эффективную защиту от перегрузок, коротких замыканий и импульсных перенапряжений. Условия эксплуатации обусловлены классом защиты оболочки (IP31 или IP54).
Габариты шкафа зависят от параметров номинального тока, типом и количеством используемых в нем приборов учета и распределения электрической энергии.
Шкаф учета ШУ-2
Выгодные предложения компании «Олтек»
Компания «Олтек» осуществляет производство ШУ (шкафов учета электроэнергии), предлагая качественные и надежные изделия, изготовленные в полном соответствии в ГОСТом. Обратившись к нам, вы сможете выбрать и выгодно купить шкаф учета электроэнергии типового формата или заказать его изготовление по индивидуальной схеме. При этом цена шкафа учета электроэнергии будет зависеть от типа изделия, его габаритов, внутреннего наполнения и степени защиты.
Контроль всех этапов производства шкафов учета (ШУ) позволяет гарантировать высокое качество всех готовых изделий, их эффективную, безопасную и бесперебойную работу. Воспользовавшись нашим каталогом, вы сможете ознакомиться с ассортиментом продукции, выбрать необходимую модель, увидеть фото шкафа учета, ознакомиться с его техническими характеристиками и выгодно купить заинтересовавшее вас изделие.
Обратившись к нашим специалистам, вы сможете узнать цену на любую модель шкафа учета электроэнергии и получить ответы все интересующие вас вопросы об устройстве и эксплуатации данного изделия.
Шкафы учета электроэнергии ШУ-1 (ШУ-2)
Шкафы учета шу1 (2) предназначены для распределения и учета электроэнергии как в однофазных, так и в трехфазных электросетях. Также шкаф ШУ 1 используется для защиты разнообразных энергопотребителей от перегрузок и токов короткого замыкания. Другими функциями данных изделий являются:
Шкаф учета ШУ 1 устанавливается в индивидуальных и многоэтажных жилых домах, в различных зданиях городской инфраструктуры: бизнес-центрах, гостиницах, кинотеатрах и т.д. Кроме того, шкафы ШУ 1 т и 2 т могут эксплуатироваться в производственных цехах промышленных предприятий всех отраслей, в фермерских хозяйствах.
Цена на ШУ 1 т и его габаритные размеры определяются параметрами номинального тока, на которые шкаф рассчитан, а также типом и количеством смонтированных в нем автоматических выключателей и других приборов учета и распределения электроэнергии.
Характеристики шкафов ШУ-1 (ШУ-2)
Шкаф учета ШУ 2 (ШУ-1) изготавливается со степенью защиты IP54, IP40 либо IP31, в зависимости от пожеланий заказчика. Климатическое исполнение изделий – УХЛ4. Основными техническими характеристиками ШУ 2 являются:
Условия эксплуатации
Компания ООО «ЭМР» изготавливает шкафы учета электроэнергии как типовой, так и нестандартной конструкции. Цена на шкаф учета ШУ 1 зависит от его степени защиты и других технических характеристик.
Более подробную информацию о стоимости шкафов вы получите у сотрудником ООО «ЭМР» по телефонам: +7 (495) 760-13-62, +7 (495) 766-11-05.
Шкафы учета ШУ
Шкафы учета предназначены для коммерческого учета электроэнергии 380/220 В частотой 50 Гц. Выпускаются в двух модификациях: шкаф учета 1 (ШУ-1) рис.2.12.1 и шкаф учета 2 (ШУ-2) рис.2.12.2. ШУ-1 предназначен для установки одного а ШУ2 — 2-х счетчиков прямого или трансформаторного включения. На вводе в шкаф при установке счетчика прямого включения устанавливается вводной аппарат с расцепителем на ступень выше разрешенной уставки кабельной сети для отключения электропитания при работе со счетчиком. При применении счетчиков трансформаторного включения в щите для его подключения устанавливаются испытательная коробка, трехполюсные автоматические выключатели на 2 А в напряженческие сети, трансформаторы тока устанавливаются во вводной панели или главном распределительном щите. При заказе шкафа указывается его тип (ШУ-1 или ШУ-2) и спецификация входящих в него элементов. Наряду с элементами, указанными в спецификации, на приведенных схемах возможно добавление клеммных колодок для включения счетчиков в автоматическую систему контроля и учета электроэнергии. Тип счетчика, вводной аппарат, автоматический выключатель на 2 А (желательно под установку на «din-рейку») выбираются проектировщиком индивидуально в зависимости от характеристики потребляемой энергии.
Шкафы учета ШУ-1/т и ШУ-2/т предназначены для подключения счетчиков трансформаторного включения. В заказе указывается только тип шкафа ШУ-1/т или ШУ-2/т.
Габаритные размеры и основная комплектация шкафов учета ШУ
Максимальные габаритные размеры, мм
Место для 3ф счетчика прямого включения, 1x(ВА47-29 1р + патрон)
Результаты поиска: Шкаф учета ШУ- 2/Т IP54 (без э/счетчика; с КИ, без автомата) корпус ЩУ 2зо 800х600х250 IP54 У2
Наличие в магазине:
Щит с монтажной панелью ЩМП 800х600х250 SR2 IP65
Щит с монтажной панелью ЩМП 800х600х250 мм IP66
Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный
Щит с монтажной панелью ЩМП-800х600х250 (ЩРНМ-4) IP31
Щит с монтажной панелью ЩМП 800x600x250мм IP65 серия ST

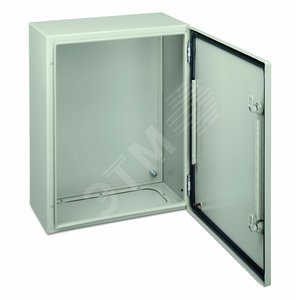

Шкаф CRN 800х600х250мм
Щит монтажный ЩМП 800х600х250мм IP65 CE
CE Шкаф навесной 800х600х250мм (AISI 304) из нержавеющей стали без фланца
Шкаф Atlantic МП 800x600x250 (36931)
SPACIAL INOX 800X600X250

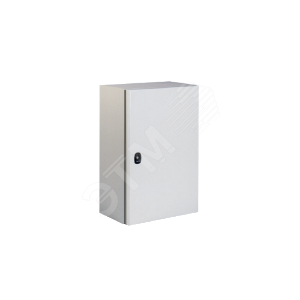

Шкаф 3D 800x600x250
Щит с монтажной панелью ЩМП 800x600x250мм серия ST c прозрачной дверью
Щит с монтажной панелью ЩМП 800x600x250мм IP65 серия ST
Шкаф Atlantic МП стеклянная дверь 800x600x250 (36941)

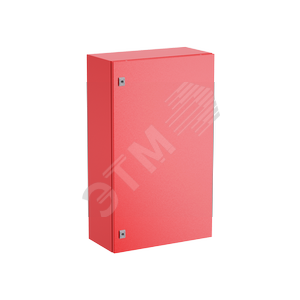

SR2 Корпус шкафа с монтажной платой 800х600х250мм RAL300 красный (SRN8625K RAL3000)

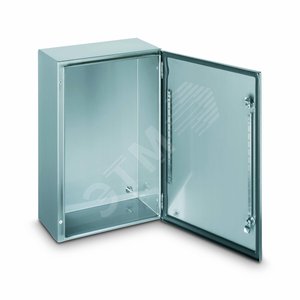

Шкаф S3X 800х600х250 обзорная дверь нержавеющая сталь 304L

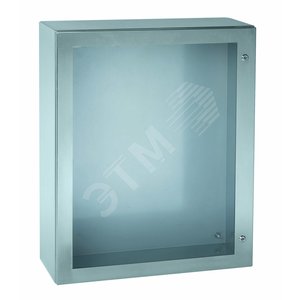

Шкаф S3X 800х600х250 обзорная дверь двойная нержавеющая сталь 304L

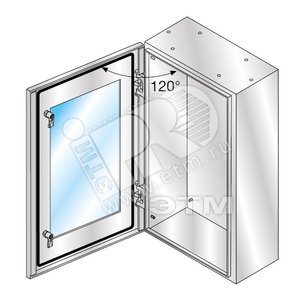

Корпус шкафа (дверь со стеклом) 800х600х250 нержавеющая сталь
Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) RAL 3001 IP54 EKF PROxima
Шкаф 3D с монтажной платой 800х600х250мм
Шкафы учета серии ШУ
 Назначение шкафа учета ШУ: Учетные шкафы ШУ используются для приема электроэнергии и ее учета. Используют переменный ток 380/220В с частотой 50Гц и вступают в работу при необходимости монтажа учетных аппаратов независимо от вводно-распределительных устройств (ВРУ). Подобная возможность обеспечивает максимальную безопасность обслуживающего ВРУ персонала. Производитель: Россия, собственное производство Общая информация о шкафах учета ШУ Учетные шкафы ШУ различаются в зависимости от номинального тока, виду учета (трансформаторный и нетрансформаторный), наличию в шкафах дополнительной аппаратуры или ее отсутствию. ШУ выполнены в виде сварной металлической конструкции с вмонтированной в ней аппаратурой для коммутации и смотровыми окнами для просмотра показаний счетчиков. Согласно ГОСТ Р51778-2001 п.п. 6.13.4, счетчики не поставляются вмонтированными в шкафы для того, чтобы предотвратить их повреждение при перевозке. По требованию покупателя ШУ могут выполняться с вводными автовыключателями и без них (номинальный ток вводного автовыключателя обсуждается с заказчиком перед выполнением заказа). Структура условного обозначения ШУ
Таблица 1. Габаритные размеры и основная комплектация шкафов учета ШУ Шкафы учета /ШУ-1(2), ШУ-1/Т, ШУ-2/Т, ШУ-1ПОбозначения моделях шкафов учета:
| ||||||||||||||||||||||||
