Что такое мультиметр? Виды мультиметров, функции и обозначения

Что такое мультиметр? История прибора

Это стандартное и распространенное устройство, применяемое для решения различных задач: диагностика и ремонт машин, монтаж и наладка электросистем зданий и оборудования, производство электронной продукции, метрологический контроль средств измерения и другие.

Годом рождения мультиметра считается 1920-й. Британский инженер Дональд Макади занимался обслуживанием почтовых систем связи и вынужден был ежедневно носить с собой целую сумку измерительных приборов. Макади объединил три основных прибора в один, – и появился первый комбинированный «авометр» (он же «ампервольтметр» или «мультиметр»).

Основные функции и возможности мультиметров

Основные функции мультиметров:

Простые бюджетные модели обладают небольшим набором функций, достаточным для решения основных бытовых задач: проверка проводников, прозвонка цепи, измерение напряжения в розетке или уровня заряда аккумулятора автомобиля. Набор дополнительных функций мультиметров зависит от назначения прибора. Современные многофункциональные модели осуществляют тестирование диодов и транзисторов, измерение частоты и температуры. Профессиональные мультиметры способны не только производить прямые измерения, но и вычислять ряд показателей – коэффициент заполнения, проводимость, истинные среднеквадратичные значения (функция True RMS).

Если рассматривать линейку мультиметров ZEN от производителя UNI-T, то самый широкий набор функциональных возможностей представлен у модели ZEN-MM31-13, в сочетании с высочайшей точностью измерений. Также, отличают ZEN-MM31-13 от большинства других мультиметров следующие уникальные эксплуатационные характеристики:

Виды мультиметров

Мультиметры подразделяются на два вида в зависимости от способа индикации показаний: аналоговые и цифровые.

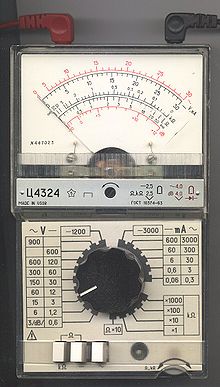

Аналоговые мультиметры – это многофункциональные электроизмерительные приборы с индикацией показаний посредством стрелочной (аналоговой) шкалы.

Достоинства аналоговых мультиметров:

Недостатки и особенности:

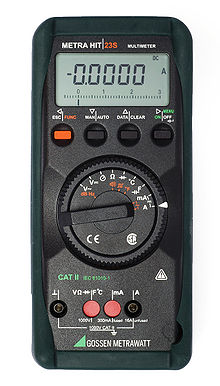

Цифровые мультиметры – это современные надежные измерительные устройства, характеризующиеся высокой точностью измерений и разнообразными функциональными возможностями. Цифровые приборы пришли на смену аналоговым в связи с возможностью широкого применения полупроводниковых технологий. В настоящее время большинство выпускаемых мультиметров являются цифровыми. Специалисты, работающие с электротехническим оборудованием, при необходимости могут подобрать среди цифровых мультиметров модель, ориентированную на конкретные узкоспециализированные задачи.

Достоинства цифровых мультиметров:

Цифровые мультиметры могут классифицироваться по количеству разрядов, классу точности, размерам, классу защиты, наличию дополнительных функций либо другим параметрам.

Линейка мультиметров ZEN в зависимости от типоразмера и назначения моделей подразделяется на 4 группы:

Подробнее о линейке мультиметров ZEN можно прочитать в статье.

Обозначения на мультиметре

Условные обозначения и органы управления цифровых мультиметров могут различаться в зависимости от модели. В качестве примера разберем обозначения на цифровом мультиметре высокого уровня – ZEN-MM31-13.

Лицевая панель цифрового мультиметра состоит из 4 основных блоков:

Рассмотрим блоки подробнее.

Блок с дисплеем:

1 – диодный индикатор (красный/зеленый – сигнализирует о разряде батареи)
2 – ЖК-дисплей (на дисплее отображаются полученные данные)

Блок с функциональными кнопками:

3 – STORE: кнопка сохранения данных в памяти прибора, на экране отображается символ STO, при длительном нажатии открывается меню настроек автоматического хранения
4 – Delete/ RANGE – удаление всех данных/ переключение ручного диапазона измерений
5 – HOLD имеет три значения:

6 – REL: включение режима измерений относительных значений
7 – RECALL: просмотр сохраненных данных
8 – MAX MIN:

9 – Hz %:

10 – Ok/ SELECT/ V.F.C (кнопка голубого цвета):

Блок с поворотным переключателем и обозначениями:

11 – поворотный переключатель на позиции:

12 – поворотный переключатель на позиции:

13 – поворотный переключатель на позиции:

14 – поворотный переключатель на позиции:

15 – поворотный переключатель на позиции: OFF – выключение прибора

16 – поворотный переключатель на позиции: NCV – бесконтактный детектор напряжения переменного тока

17 – поворотный переключатель на позиции:

18 – поворотный переключатель на позиции:

19 – поворотный переключатель на позиции:

Блок с разъемами для подключения измерительных щупов:

20 – разъем для подключения красного щупа (плюс) при измерении силы тока до 10 А максимального и разъем для подключения красного щупа (плюс) при измерении силы постоянного и переменного тока.
21 – разъем для подключения черного измерительного щупа (минус) и разъем для подключения термопары/ красного щупа (плюс) при измерении частоты, напряжения,сопротивления, электроемкости, тестировании диодов и прозвонки цепи.

Все модели мультиметров, разрешенные к продаже и применению на территории Беларуси, России и в странах Таможенного союза, должны иметь документ о соответствии техническим регламентам Таможенного союза.

Приборы, предназначенные для профессионального использования, в обязательном порядке должны быть внесены в Государственный реестр средств измерений и поверенные в аккредитованной лаборатории в установленный межповерочный интервал.

Как мы видим, возможности современных мультиметров весьма обширны, а простота и интуитивность органов управления делают данный класс приборов универсальным средством измерения параметров электрических сигналов. Без сомнения, подобный прибор станет незаменимым помощником, как для высококвалифицированного специалиста, так и для рядового радиолюбителя.

Источник

Мультиметр. Назначение, виды, характеристики и выбор

Измерение различных параметров электрических цепей и их элементов выполняется специализированным прибором, из-за своей универсальности получившим название — мультиметр.

Простейшие модели по функционалу сравнимы с авометрами (сокращенно от ампервольтомметра), то есть способны измерять сопротивление, силу тока и напряжение.

Современные же продвинутые приборы в дополнение могут измерять параметры радиодеталей, вроде емкости конденсаторов, работоспособности транзисторов, применяться для определения температуры и многих других целей.

Учитывая, что это распространенное устройство среди домашних мастеров и специалистов, занимающихся ремонтом электрического и электронного оборудования, производители выпускают все более функциональные модели, совмещающие в одном корпусе более 10 различных измерительных приборов.

Назначение мультиметров

Мультиметр предназначен, в первую очередь, для измерения напряжения, силы тока и сопротивления в электрической цепи и на отдельных ее узлах.

То есть устройство в одном корпусе совмещает вольтметр, амперметр и омметр.

В зависимости от конструкции и количества дополнительных функций, его используют для проверки целостности цепи, контроля и определения параметров ее элементов.

Также мультиметром можно измерять величины постоянного и переменного тока.

Устройство и характеристики

В стандартном исполнении мультиметр представляет собой прямоугольный разборный корпус с панелью управления, защищающий всю начинку, включая источник питания (чаще всего батарейка типа “Крона”), от воздействий окружающей среды.

На его лицевой стороне расположена шкала или цифровой индикатор, предназначенные для отображения результатов измерений.

Обычно по центру находится переключатель режимов работы и диапазонов измерений.

Для удобства на корпусе имеются несколько отверстий гнезд (чаще 3 или 4), предназначенные для подключения двух щупов, которые идут в комплекте.

Одно из гнезд обозначается как “COM”, и к нему подключается минусовой щуп, как правило окрашенный в черный цвет.

Остальные гнезда предназначены для второго щупа, окрашенного в красный цвет.

В зависимости от конкретного диапазона измерений или типа, штекер последнего вставляется в соответствующее гнездо, каждое из которых подписано условным обозначением.

Неверное подключение щупов приводит к поломке мультиметра прямо во время замеров.

Режимы и функции мультиметров

Мультиметр имеет следующие основные рабочие режимы:

Кроме стандартных функций, прибор может иметь один или несколько из следующих дополнительных режимов:

Что касается дополнительных возможностей, то конструкцией некоторых моделей мультиметров могут быть предусмотрены:

Некоторые современные профессиональные цифровые мультиметры, ко всему прочему, могут похвастаться многоязычностью интерфейса.

Материал и форма корпуса

Как правило, корпус портативного мультиметра изготавливается из прочного пластика, не поддерживающего горения, часто имеющего по бокам прорезиненные вставки.

Для защиты от ударов прибор может быть помещен в резиновый чехол.

В большинстве случаев корпус имеет ярко выраженную прямоугольную форму с четкими, либо скругленными гранями.

Корпус стационарных мультиметров изготавливается из металла и пластика, его форма и внешний вид напоминают автомобильную магнитолу, особенно лицевой панелью, где расположен дисплей со всеми регулировочными ручками и кнопками управления.

Размеры и вес мультиметров

Для удобства использования портативных мультиметров, их корпус имеет в среднем размеры:

Вес подобных устройств составляет порядка 110 — 700 г.

Чем качественнее исполнен прибор, чем больше имеет функций, тем больше он весит.

Питание мультиметров

Стационарные мультиметры питаются от бытовой сети 220 В.

У портативных вариантов имеется встроенный аккумулятор или батарейки, например, типа АА или “Крона”.

Также существуют модели с подключением к внешнему блоку питания.

Длительность работы мультиметра на батарейках при интенсивной его эксплуатации оставляет желать лучшего (2 – 3 месяца), а потому радиолюбители не отказываются доработать прибор, собрав самостоятельно к нему сетевой источник питания.

Некоторые модели имеют возможность запитки от электросети или от батарей, в таких случаях блок питания идет в комплекте.

Корпус некоторых моделей, особенно китайского производства, для замены батареек требуется полностью разобрать, то есть снять заднюю крышку.

Не секрет, что после подобных действий на мультиметр более не распространяется гарантия, что стоит учесть при покупке и уточнить этот момент у продавца или производителя.

Методы испытаний цифровых мультиметров, а также общие технические требования в полной мере описаны в ГОСТ 14014-91.

Кроме того, зарегистрированные в Госреестре средства измерений (СИ) точно соответствуют всем стандартам, предъявляемым к ним на территории Российской Федерации, и официально допущены к применению.

Для подтверждения регистрации в реестре такие мультиметры получают соответствующий сертификат.

Метрическая система и погрешность

Цифровые мультиметры выводят результаты измерений на экран в метрической системе.

При этом для приборов существует такое понятие, как разрядность, указывающая, сколько полноценных и ограниченных разрядов может отображаться на экране.

Этот показатель тесно связан с погрешностью измерителя, а для большинства простейших моделей составляет 2,5 (погрешность около 10%).

Для разрядности 3,5 погрешность обычно – 1,0%, для 4,5 – 0,1%.

Последнее значение разрядности указывает, что дисплей отображает 4 полных разряда (цифры 0 — 9) и 1 в ограниченном диапазоне (0 — 1), а это показания в пределах 0,0000 – 1,9999.

Существуют модели с разрядностью выше 5.

Кроме простой записи, где до запятой указывается количество полных разрядов, а после – ограниченный диапазон в пределах 0 – 1, существует и другая, вида x^y/z, например, 4^5/6. Тут 4 (х) указывает на количество полных разрядов, 5 (y) – максимальное значение неполного разряда, 6 (z) количество значений, которое может принимать неполный разряд (0, 1, 2, 3, 4, 5 – это 6 цифр).

Встречаются прецизионные мультиметры, дисплей которых имеет 8,5 разрядов, однако их погрешность сильно зависима как от самого измеряемого параметра, так и от конкретного поддиапазона. В среднем же погрешность для 5 и более разрядов составляет 0,01% и ниже.

Поверка и калибровка

Мультиметры, занесенные в Госреестр, проходят обязательную первичную и периодическую поверку с интервалом в 1 год, которая включает в себя метрологический контроль каждого измерительного канала.

Первичная калибровка мультиметров выполняется еще на заводе, при этом в паспорте производитель указывает максимально допустимый диапазон отклонений.

Тем не менее, два одинаковых прибора могут быть откалиброваны с разной точностью.

Для мультиметров существует методика калибровки, которая требует установки исходного параметра образцового напряжения – VREF.

Максимально точные результаты замеров получаются при условии, что образцовое напряжение равно идеальному.

За источник образцового напряжения в домашних условиях можно взять микросхему REF5050 на 5 В, погрешность которой составляет всего 0,05%.

То есть калибровка показаний каждой величины осуществляется подключением прибора к источнику этой же величины с ее известными параметрами и небольшой погрешностью источника.

Виды мультиметров и их цена

По принципу работы и способу вывода результатов измерений мультиметр бывает:

Аналоговый

Ииспользуется преимущественно в условиях сильных радиопомех.

Это классический стрелочный авометр с градуированной шкалой.

В последнее время подобные приборы практически вытеснены с рынка из-за достаточно низкой точности измерений.

Однако такой мультиметр в работе крайне надежен и его продолжают применять для решения специфических задач, например, для отслеживания плавных изменений измеряемых величин.

Цифровой

Обладает высокой точностью измерений, оснащается компактными электронными компонентами и жидкокристаллическим экраном.

Основа прибора – аналогово-цифровой преобразователь в составе контроллера.

Микросхема имеет блок для проведения анализа напряжения.

Небольшие размеры, удобство использования и наименьшая погрешность – основные достоинства такого мультиметра, однако, его начинка крайне чувствительна к электромагнитному излучению, в частности, радиопомехам.

Комбинированный

В одном корпусе объединены оба описанных выше прибора.

Результат измерений выводится как на ЖК дисплее, так и посредством обыкновенной шкалы со стрелкой.

Электронный мультиметр для своей работы требует источник питания, а потому в свою очередь бывает:

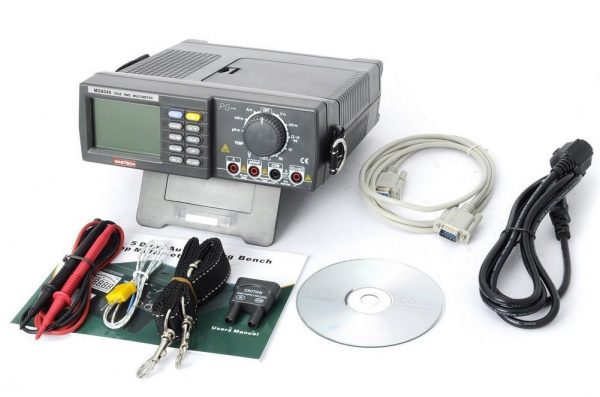

Стационарный

С подключением к внешнему блоку питания или непосредственно к бытовой сети.

Сетевой мультиметр, предназначенный для профессиональной деятельности – это высокоточный мультифункциональный прибор, способный выполнять среднеквадратические измерения, имеет режим REL (относительные измерения).

Настольная компоновка устройства в большинстве случаев предполагает его использование также совместно с автономными источниками питания, делая такой мультиметр мобильным.

Стоимость примерно от 100 тыс. рублей.

Портативный

Эту нишу занимает абсолютное большинство мультиметров.

Компактные размеры, питание осуществляется посредством батареек или встроенного аккумулятора, что делает их мобильными.

Кстати говоря, низкий заряд источника питания приводит к возрастанию погрешности прибора.

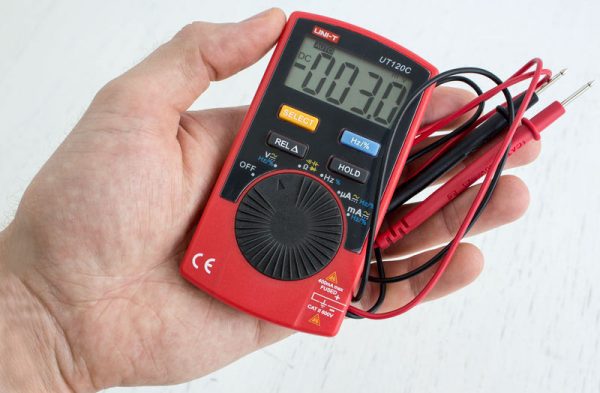

Сюда относится и карманный мультиметр, отличающийся крайне компактными размерами (с ладошку).

Такой мини-мультиметр питается от батареек типа ААА, имеет точность в пределах 0,5% – 2,0%, в зависимости от измеряемой величины, и дисплей максимум 3^1/2 (1999).

Стоимость примерно 200 – 500 рублей.

Цена полноразмерной многофункциональной профессиональной модели может превышать 50 тыс. рублей, в зависимости от точности.

По конструктивным особенностям и возможностям портативный мультиметр бывает:

Искробезопасный

Предназначен для работы во взрывоопасных зонах, например, в фармацевтической, нефтеперерабатывающей, химической отраслях.

Это пылезащищенные и удароустойчивые модели.

Стоимость почти всегда превышает 50 тыс. рублей.

Промышленный

Высокоточный прибор для работы в тяжелых условиях, часто идет со съемным дисплеем, что повышает удобство его использования на производственных объектах.

Цена в среднем 15 – 25 тыс. рублей.

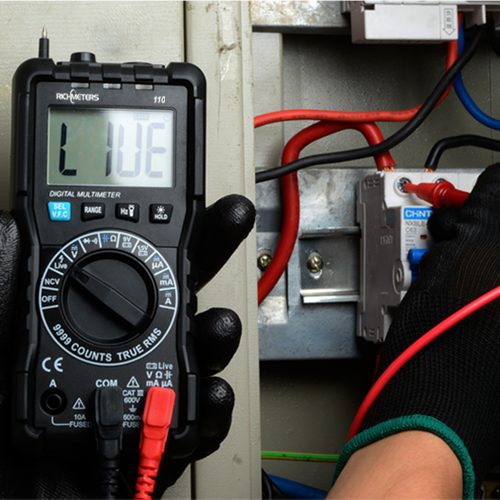

Мультиметр-детектор

Позволяет определить наличие напряжения дистанционно.

Например, мультиметр с бесконтактным обнаружением напряжения подходит для проверки наличия тока в каком-либо проводе, поиска места прокладки проводки в стене квартиры.

Цена – от 1900 рублей.

Тестер-мультиметр

Сочетает в себе функции обыкновенного мультиметра и кабельного тестера.

Последний подключается к прибору через специальный разъем, служит для дистанционной прозвонки без удаления изоляции кабельных жил и телефонных линий.

Цена составляет примерно 5 тыс. рублей.

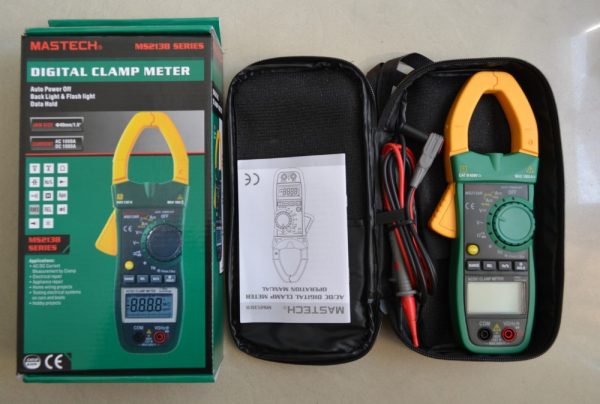

Клещи-мультиметр

Другое название токоизмерительные клещи.

Предназначен для измерения величин электрического тока бесконтактным способом без разрыва и нарушения работоспособности цепи.

В верхней части прибора находятся клещи-магнитопровод, которые, замыкаясь вокруг кабеля, работают по принципу одновиткового трансформатора.

Цена – от 600 рублей.

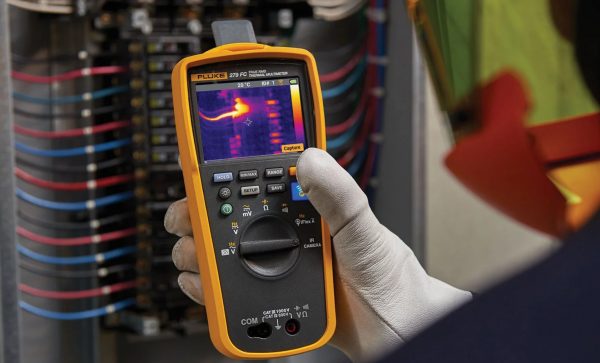

C тепловизором

Предназначен для поиска неисправностей электрооборудования, в частности, для обнаружения нагретых зон и элементов, свидетельствующих о некорректной работе последних.

Стоимость мультиметра-тепловизора — около 30 тыс. рублей и выше.

С функцией LCR-метра

Приборы, позволяющие измерять сопротивление, емкость, индуктивность, добротность, коэффициент затухания, эквивалентное параллельное и последовательное сопротивления, тангенс угла диэлектрических потерь.

Стоимость – от 8 тыс. рублей.

Автомобильный

Кроме стандартных функций, способен измерять угол замкнутого состояния контактов прерывателя трамблера и количество оборотов коленчатого вала.

Цена в среднем составляет 2,5 тыс. рублей.

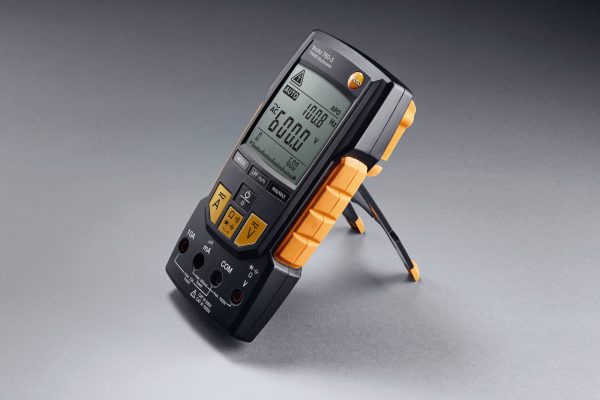

С функцией измерения истинного СКЗ

Стоимость – от 1,5 тыс. рублей.

Автоматический

При работе самостоятельно определяет измеряемую величину и диапазон измерений.

Стоимость – 5 тыс. рублей и выше.

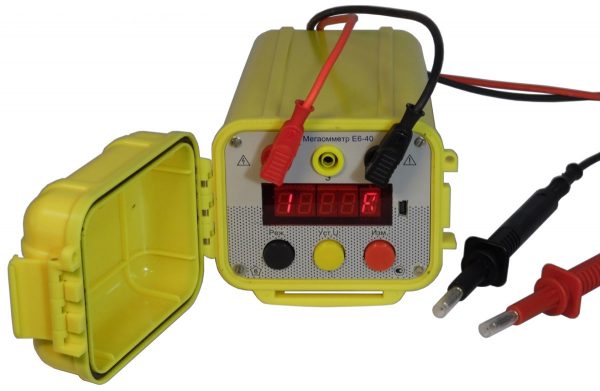

Мультиметр-мегаомметр

Способен измерять сопротивления с большими значениями, вплоть до ГОм.

Цена за качественные модели – от 50 тыс. рублей, зависит от верхнего предела измерений сопротивления изоляции.

Трехфазный

Как правило это прибор, предназначенный для установки в распределительные щиты, измеряет различные величины трехфазной сети переменного тока.

Цена — от 3 тыс. рублей.

Некоторые портативные и почти все стационарные мультиметры идут с USB интерфейсом.

Это приборы с подключением к ПК, которые вместе с программой, поставляющейся в комплекте, выводят на экран компьютера в режиме реального времени результаты измерений для регистрации, обработки, анализа и распечатки.

Какой мультиметр выбрать?

Выбирая мультиметр для дома, нет необходимости обращать внимание на модели, внесенные в Госреестр, так как это сказывается на их стоимости.

С бытовыми нуждами справится простой прибор с функциями авометра стоимостью 300 – 500 рублей.

Главное, чтобы его корпус был защищен от попадания пыли и влаги (IP67), а точность не была ниже 1%.

Некоторые модели не оснащаются звуковой прозвонкой, а именно эта функция используется домашними мастерами чаще всего, что следует учитывать.

Такой мультиметр подойдет и для ремонта автомобиля, а специалистам, занимающимся профессионально электросетями транспортных средств, лучше приобрести именно специальный автомобильный вариант.

Для профессиональной деятельности необходимо выбирать мультиметр с минимальными погрешностями измерений.

Обратить внимание важно на наличие именно требуемых функций и не переплачивать, например, за встроенный осцилограф.

Каждая дополнительная функция – значительное удорожание аппарата.

Что нужно знать о мультиметрах?

При работе мультиметром, до начала каждого измерения предварительно устанавливается измеряемая величина (вид измерения) и диапазон.

В случае, когда величина значения измерения неизвестна, прибор устанавливается на максимальный диапазон, который корректируется (понижается) после первого замера.

Корректировка выполняется таким образом, чтобы для полученного значения диапазон был минимальным.

Производители мультиметров

Среди производителей мультиметров внимание заслуживают:

Источник

Что измеряет мультиметр?

Что такое мультиметр и для чего он нужен? Это комбинированный прибор, предназначенный для измерения параметров электросетей. По сути, это ампервольтомметр – если брать прибор с минимальным количеством функций. Сегодня расскажем, что измеряет мультиметр, и какой выбрать для дома.

Возможности и виды мультиметров

Современные приборы умеют не только измерять базовые электрические характеристики, но и могут использоваться для:

Существует два вида мультиметров:

Тип устройства выбирают в зависимости от того, кто и для чего им будет пользоваться. Неискушенному потребителю больше подойдет цифровой прибор – он дает однозначный результат, который не нужно расшифровывать. Некоторые профессионалы предпочитают аналоговые мультиметры, особенно когда важно видеть колебания измеряемого параметра в режиме реального времени.

Основные характеристики мультиметра

Как выглядит мультиметр? Чаще всего он представляет собой прямоугольную коробочку, выполненную из пластика или металла. В верхней части расположен цифровой экран (если прибор электронный), либо циферблат со стрелкой (если он аналоговый). Встречаются модели с двумя экранами – цифровым и стрелочным. Но ими пользуются в основном профессионалы.

Что измеряет мультиметр вне зависимости от вида и цены? Напряжение. А теперь поговорим больше об интересных видах этого прибора.

Конструкция

Корпус прибора может быть изготовлен из прочного пластика или металла. В центральной части корпуса располагается переключатель режимов, представляющий собой вращающийся диск с ручкой, которая перед измерением переводится на нужный режим. Вокруг переключателя нанесены надписи диапазонов и режимов измерения. В районе экрана могут располагаться вспомогательные кнопки (фиксации результата измерения, подсветки, либо других имеющихся опций). Эти кнопки могут располагаться на боковых гранях корпуса.

В нижней части прибора располагаются гнезда для подключения измерительных щупов, поставляющихся в комплекте с ним. Чаще всего таких гнезд три:

Разрядность индикатора и точность измерений

Они относятся к основным характеристикам прибора. У самых дешевых моделей погрешность может достигать 10%, а разрядность индикатора не более 2,5. Более продвинутые модели имеют разрядность индикатора 3,5 и погрешность измерений не более 3%.

Профессиональные приборы могут иметь разрядность до 5 и погрешность не более 0,01%. Но в быту такие не используются. Погрешность также значительно зависит от того, какой именно параметр измеряется и какой диапазон выбран для проведения теста.

Цена прибора

Определяется параметрами мультиметра и количеством функций. Общую массу приборов, имеющихся на рынке, можно условно разделить на три уровня:

Такие приборы приобретают для домашнего использования. Высокого качества корпуса, экрана и щупов здесь ждать не стоит. Со временем могут начать трескаться и даже ломаться кабели.

Это подспорье в работе для радиолюбителей, мелких организаций. Они изготовлены их более качественных материалов, часто снабжены защитным чехлом.

Корпус здесь чаще всего противоударный, провода мягкие и длинные – долго сохраняют прочность. Они могут присоединяться к ПК с помощью USB-разъема. Подобные модели имеют пониженное энергопотребление.

Что измеряет мультиметр: популярные сферы применения

Рассмотрим самые популярные «сферы применения» мультиметра и определим, какой прибор для какой цели лучше подходит.

Прозвонка

Очень ходовой режим в ситуациях, когда перестали работать розетка или выключатель, пропал контакт или произошел обрыв в сети питания. Этот режим позволяет быстро проверить отсутствие или наличие контакта между проводами.

Важно! Перед тем, как делать прозвонку, необходимо обесточить проверяемый объект!

Действовать нужно следующим образом:

Если прибор молчит, значит, имеется обрыв. Если звенит – обрыва нет. Для этой цели удобно использовать щупы, оснащенные на концах зажимами типа «крокодил» — они обеспечивают надежный контакт с проводом, а руки при этом остаются свободными.

Использование прибора в автомобиле

В конструкции машины полно электрики, поэтому без мультиметра заниматься ее самостоятельным ремонтом и обслуживанием просто невозможно.

Multimeter придется задействовать при:

При эксплуатации автомобиля часто возникает проблема неисправности аккумулятора. Особенно это заметно зимой. Прибор позволяет оперативно сделать оценку степени разрядки аккумуляторной батареи.

Что нужно предпринять? Все действия производятся перед пуском двигателя:

Исходя из того, что напряжение на клеммах заряженной полностью исправной батареи составляет 12,8 – 13В, можно примерно определить степень разряженности аккумулятора:

Вместо итога: кому нужен мультиметр?

Это устройство необходимо любому человеку, имеющему дело с устройствами, работающими при помощи электричества, не говоря уже о профессиональных электриках.

Оно необходимо везде, где нужно измерить силу тока и напряжение: электрические цепи, электродвигатели, различные переключатели, катушки индуктивности, радиодетали, микросхемы, реле и многое другое. В быту прибор пригодится для того чтобы измерить напряжение в розетках или в щите на вводе в квартиру, для определения работоспособности электрической цепи или электротехники.

Теперь вы знаете, что измеряет мультиметр и для каких ситуаций он пригодится. Желаем удачи с подбором лучших инструментов!

Вопрос — ответ

Вопрос: Мультиметр с какими характеристиками стоит купить для домашних нужд?

Имя: Азат

Ответ: Если вы редко имеете дело с электричеством, то лучше приобрести самый простой и дешевый тестер. Если же вы человек обстоятельный, любите держать «руку на пульсе», часто проверяете электрооборудование дома или в автомобиле, то стоит потратиться на мультиметр средней ценовой категории. Он прочнее, имеет большую точность измерений, а также снабжен набором различных щупов, делающих работу проще и безопаснее.

Вопрос: Для чего дома нужен мультиметр?

Имя: Ильгиз

Ответ: Даже неискушенному в электричестве человеку иногда приходится сталкиваться с поломками розеток, выключателей, исчезновением напряжения в сети. Прибор позволит быстро сориентироваться в ситуации и принять решение: заниматься ремонтом самостоятельно или лучше вызвать мастера.

Вопрос: Какие характеристики мультиметра наиболее важны при его выборе?

Имя: Ильгиз

Ответ: Обязательно нужно принять решение по трем вопросам: вид прибора (аналоговый или цифровой), разрядность индикатора (влияет на точность показаний) и ценовой диапазон.

Вопрос: Все мультиметры выглядят одинаково?

Имя: Азат

Источник

Что такое мультиметр и какие характеристики важны при его выборе

При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют отслеживать все необходимые параметры. Мультиметр это универсальное устройство, объединяет в себе как минимум три из них — вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь как в рабочем состоянии, так и при отключенном питании.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.

Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.

Аналоговые мультиметры

В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.

Исходя из этого выделяются главный плюс аналогового устройства — инерционность отображения результатов измерений.

Простыми словами это отображается в следующих свойствах:

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

Цифровой мультиметр это просто электрическая плата, в которую впаяны контакты и управляющие элементы.

Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.

Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.

Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:

Что можно измерить мультиметром

Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверять напряжение (V), силу тока (A) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного — получилось не сразу. Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор не во все бюджетные приборы включают такой функционал. Как итог — обязательный минимум, который включает в себя мультиметр сегодня, это вольтметр для переменного и постоянного токов, измерение сопротивления и силы переменного или постоянного тока.

Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (зачастую, совмещенные со звуковым сигналом — очень удобно для использования в качестве обычной прозвонки), транзисторов, конденсаторов и другие функции.

Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это индивидуальная задача, которая решается исходя из планируемого фронта работ и бюджета, который можно выделить на покупку прибора.

Условные обозначения на шкале и лицевой панели мультиметра

Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен — эта информация будет доступна если просто посмотреть на его лицевую часть со шкалой установки режимов использования.

Так как функционал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.

На подавляющем большинстве моделей режимы выставляются посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.

Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждая из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.

Обзор функционала цифрового тестера на видео:

Постоянный и переменный ток

Способность устройства измерять значения переменного и постоянного тока видна по графическим меткам, либо буквенным обозначениям. Так как подавляющее большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.

Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «Alternating current». Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «Direct Current». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» — Ампер) или напряжения (обозначается литерой «V» — Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.

Аналогично помечаются сектора для измерения силы тока — если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.

Префиксы метрической системы и диапазон измерений

Чувствительность прибора может быть настроена на измерение не только целых единиц, ведь зачастую в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.

Для корректного отображения результатов в схеме предусмотрены переключатели на шунты различного сопротивления и прибор показывает целые значения с учетом следующих префиксов:

Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 mA, это значит:

Если прибор показывает единицу, то для точности измерений стоит попробовать уменьшить диапазон — вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».

Обозначения различных функций

Прочие функции мультиметра также могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:

Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в которых надо снять показания.

В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.

Заключение — что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.

Источник

Как выбрать мультиметр

Мультиметр — измерительный прибор, с помощью которого измеряют напряжение, сопротивление, величину постоянного и переменного тока, а также частоту, емкость и другие физические величины и характеристики электроприборов.

Типы мультиметров

Мультиметры бывают аналоговыми и цифровыми. Применение аналоговых мультиметров уже теряет свою актуальность, так как они имеют большую погрешность и меньшее количество функций. Цифровые мультиметры более удобны в эксплуатации и позволяют точнее провести измерения. Некоторые производители выпускают комбинированные модели — цифровые мультиметры с дополнительной стрелочной шкалой.

Мультиметр — измерительный прибор, с помощью которого измеряют напряжение, сопротивление, величину постоянного и переменного тока, а также частоту, емкость и другие физические величины и характеристики электроприборов. \n

Типы мультиметров \n\n

Основные параметры

Погрешность измерений мультиметра варьируется в диапазоне от 0,025 до 3%. Чем меньше погрешность, тем точнее измеряет прибор. Погрешность в 1% является хорошим показателем.

Мультиметрами с показателем пыле- и влагозащиты IP67 можно пользоваться даже экстремальных условиях, например, запыленных и влажных помещениях. Индекс IP20 говорит о том, что измеритель можно использовать только в сухом помещении.

Класс электробезопасности показывает, в каких сетях можно использовать прибор. Класс CAT I разрешает замеры в низковольтных электросетях, CAT II — в сетях питания, CAT III — в распределительных цепях, находящихся внутри помещения, CAT IV — в распределительных цепях на улице.

Разрядность показаний дисплея определяет точность измерений. Есть модели, которые отображают параметры сети с точностью до сотых после запятой, а есть такие, которые способны произвести замер с тонностью до тысячных. Если нужен мультиметр для дома, можно выбрать меньшую разрядность, например, два значения после запятой.

Чем больше диапазон измерений мультиметра, тем шире область применения прибора. Если нужен мультиметр для работы или ремонта электрики в автомобиле, лучше выбрать прибор с большим диапазоном измерений.

Основные параметры \n\n

Погрешность измерений мультиметра варьируется в диапазоне от 0,025 до 3%. Чем меньше погрешность, тем точнее измеряет прибор. Погрешность в 1% является хорошим показателем. \n\n

Мультиметрами с показателем пыле- и влагозащиты IP67 можно пользоваться даже экстремальных условиях, например, запыленных и влажных помещениях. Индекс IP20 говорит о том, что измеритель можно использовать только в сухом помещении. \n\n

Класс электробезопасности показывает, в каких сетях можно использовать прибор. Класс CAT I разрешает замеры в низковольтных электросетях, CAT II — в сетях питания, CAT III — в распределительных цепях, находящихся внутри помещения, CAT IV — в распределительных цепях на улице. \n\n

Разрядность показаний дисплея определяет точность измерений. Есть модели, которые отображают параметры сети с точностью до сотых после запятой, а есть такие, которые способны произвести замер с тонностью до тысячных. Если нужен мультиметр для дома, можно выбрать меньшую разрядность, например, два значения после запятой. \n\n

Чем больше диапазон измерений мультиметра, тем шире область применения прибора. Если нужен мультиметр для работы или ремонта электрики в автомобиле, лучше выбрать прибор с большим диапазоном измерений. «>,»props»:<"placement":"ContentWrapper">>>>,»meta»:<"/content/content/cms/CmsPageLayout-1/13716613":<"name":"@MarketNode/WysiwygText">>>

Функциональные возможности

Основными функциями мультиметра являются измерение напряжения (вольтметр), сопротивления (омметр), силы тока (амперметр) и звуковая прозвонка целостности цепи. Помимо этого современные цифровые мультиметры способны измерять частоту, индуктивность, емкость, температуру, определять параметры транзисторов и диодов.

Очень полезной для электриков функцией мультиметров является автоматическое определение диапазона измерений — прибор может самостоятельно подобрать его, анализируя величину входного сигнала. Единственный недостаток автоматического определения диапазона измерений в бюджетных моделях — процесс может занимать некоторое время.

Дополнительные функциональные возможности: подсветка экрана, кнопки удержания показаний на дисплее, таймер автоматического отключения питания и функция люксметра, которая позволяет определить освещенность в комнате.

Функциональные возможности \n\n

Очень полезной для электриков функцией мультиметров является автоматическое определение диапазона измерений — прибор может самостоятельно подобрать его, анализируя величину входного сигнала. Единственный недостаток автоматического определения диапазона измерений в бюджетных моделях — процесс может занимать некоторое время. \n\n

Дополнительные функциональные возможности: подсветка экрана, кнопки удержания показаний на дисплее, таймер автоматического отключения питания и функция люксметра, которая позволяет определить освещенность в комнате. «>,»props»:<"placement":"ContentWrapper">>>>,»meta»:<"/content/content/cms/CmsPageLayout-1/13716619":<"name":"@MarketNode/WysiwygText">>>

Источник

Краткая история мультиметра — как он появился и кто его создатели

Предтеча мультиметра — гальванометр
Многие из нас практически ежедневно используют мультиметр — по работе или в ходе реализации каких-то хобби-проектов. Есть простенькие мультиметры, которые измеряют лишь силу тока и напряжение. Есть очень сложные приборы, которые, кажется, способны измерить все, что угодно.

Понятно, что мультиметры — относительно новый класс устройств, поскольку массовое распространение электричества на производствах и в домах стартовало чуть более века назад. Соответственно, и приборы, способны измерять параметры электрического тока в сетях, стали массовыми далеко не сразу. Давайте посмотрим, кто причастен к изобретению мультиметров и как эти приборы стали популярными.

Самый первый

Начало всему было положено около двух веков назад. Первым в серии важных событий был датский ученый Ханс Кристиан Эрстед. Об одном из его открытий известно любому школьнику. Так, Эрстед пропускал ток через проводник, а рядом помещал корабельный компас. Как только включали ток, стрелка компаса отклонялась от нормального положения. Так была открыта не только индукция, но и магнитное поле. Правда, сами эти термины появились позже.

Почему гальванометр? Название прибора возникло благодаря другому человеку — Луиджи Гальвани. Он не только занимался опытами с проводниками, а изучал электрические явления при сокращении мышц в организмах. Снова-таки, известный всем медикам опыт, когда при подведении электричества к препарированной конечности лягушки начинает сокращаться мышца, первым описал Гальвани. Соответственно, появился термин «гальванизм» — изначально это было как раз сокращение мышц под влиянием тока.

Ну и, наконец, Майкл Фарадей открыл электромагнитную индукцию и сумел объяснить это явление. Кстати, Фарадей сделал свое открытие одновременно с Джозефом Генри, но именно Фарадей описал первым результаты экспериментов. К слову, Фарадей уже пользовался гальванометром.

Самый чувствительный и надежный прибор для своего времени, который называется астатический гальванометр, создал Леопольдо Нобили в 1825 году. Ученый представил его в 1825 году на заседании Моденской Академии наук.

Ну хорошо, а что с мультиметром?

Мультиметры появились уже в XX веке, в самом начале — тогда массово стали появляться не только радиоприемники, но и другие устройства. Изобретателем мультиметра считают инженера почтового отделения Королевской почты Великобритании Дональда Макади. Согласно записям самого инженера, его очень утомляла необходимость носить с собой несколько приборов для измерения характеристик сетей того времени.

И его можно понять. Ниже — фотографии вольтметра и амперметра, модели были разработаны и использовались как раз примерно в то время. Кстати, источник фотографий — интереснейший сайт с фотографиями массы измерительных приборов, радиоприемников и т.п., использовавшихся десятки лет назад.

Поэтому он разработал универсальное устройство, способное получать данные о напряжении, силе тока и сопротивлении. При этом название «мультиметр» появилось не сразу — сам инженер назвал свой девайс «Авометр».

Спустя всего три года на производство таких устройств были брошены усилия целой фабрики, принадлежащей компании Automatic Coil Winder and Electrical Equipment Company (ACWEEC) — настолько они стали востребованными.

С течением времени появились не только громоздкие «чемоданчики», как на рисунках и фотографиях выше, но и карманные модели. Карманный мультиметр действительно помещался в карман, здесь нет никакого обмана.

Их функциональность была меньше, точность — ниже. Корпус нужно было подключать к минусу, что стало причиной большого количества случаев поражения электрическим током. Такие «часики» были небезопасными. Результаты измерений были очень приблизительными. Тем не менее, в большинстве случаев их возможностей хватало с головой.

Чуть позже появились мультиметры с вакуумной трубкой. Она позволяла проводить точные измерения характеристик схем, где необходим высокий входной импеданс. Такие устройства не оказывали существенной нагрузки на тестируемую цепь.

Компания, выпускавшая авометры, стала весма успешной. В 1930-х годах, когда появились выпрямители из оксида меди, мультиметры стали еще совершеннее. В течение многих лет компания AVO была лидером в области разработки мультиметров, способных измерять переменное напряжение и ток, а также сопротивление и обычные диапазоны постоянного тока. К 1965 году компания продала более 1 млн авометров.

Были, конечно, и другие производители, большинство которых появилось уже после 30-х годов. Ниже — фотография мультиметра от Supreme, который использовался в армии США в 40-х годах.

Чуть позже появились мультиметры с цифровыми дисплеями. Первый был разработан и поступил в продажу в 1953 году.

Вот советские мультиметры — модель Ц20 1958 года выпуска и 1972. Последний получил полистироловый корпус и шесть пределов измерения напряжений вместо пяти.

Следующая модель, 1975 года, выглядит уже вполне по-современному. Наверное, какие-нибудь компании до сих пор выпускают нечто подобное.

А вот модель, которую выпустили в начале 80-х. Здесь вообще уже почти нет отличий с современными устройствами — даже «пищалка» есть, которая позволяет быстро обнаруживать короткое замыкание.

Точность мультиметров очень высокая. Начиная с 70-х годов прошлого века не поменялось почти ничего. Ниже, на фотографии — сравнение результатов измерения мультметров одного и того же производителя, начиная с модели 70-го года и заканчивая 2013-м.

Ну а с более современными мультиметрами читатели Хабра уж точно знакомы. Кстати, расскажите, какие модели вы используете и почему именно их можете рекомендовать?

Источник

Что можно измерить мультиметром

На заре развития знаний об электричестве, достаточно было оперировать такими понятиями, как напряжение, сопротивление проводника, сила тока. Соответственно, для измерения этих величин использовались вольтметры, омметры, амперметры.

Современные электроприборы – это высокотехнологичные устройства, которые заключают в своей конструкции множество инженерных решений, в том числе различные электронные модули. Для отладки или ремонта систем, использующих эти модули, необходимо производить измерение множества параметров, связанных с работой устройств, для чего используется множество контрольно-измерительных приборов.

Наиболее простым и доступным прибором, используемым для этих целей, является мультиметр.

Назначение и виды

Назначение прибора угадывается из названия. «Мульти» – приставка в сложных словах, означающая «много». «Метрео» переводится с греческого языка как «измерять». Получается, что мультиметр – это прибор, которым можно измерить много различных параметров. Конечно же, почти все измеряемые параметры, так или иначе, связаны с электричеством.

Мультиметром невозможно измерить, например, артериальное давление человека или влажность воздуха, но используя некоторые модели, можно измерить температуру какого-либо предмета, жидкости или газа.

По конструкции выделяются следующие виды мультиметров:

Аналоговые, ранее появившиеся в применении, заметно уступают цифровым в точности измерений и количестве измеряемых параметров. Они требуют дополнительной настройки и подготовки, перед тем как производить непосредственно измерение.

В конструкции приборов могут присутствовать элементы, работа которых основана на использовании явления магнетизма.

Точность аналоговых устройств сильно зависит от наличия магнитных полей в зоне измерений, влажности и температуры окружающей среды. Показания на таких устройствах считываются со шкалы, которая является многофункциональной.

Цифровые мультиметры намного проще в эксплуатации, чем аналоговые, они имеют более широкий диапазон выполняемых функций и пределы измерений, но при этом цена их выше. Показания выводятся в виде цифровой информации на жидкокристаллическом дисплее. Очень часто дисплей имеет подсветку для удобства использования мультиметра при недостаточном освещении.

Применение

Бывают случаи, когда человек, являясь профессионалом в какой-либо области, не касающейся электричества, совершенно не знает, зачем нужен мультиметр. Такое возможно потому, что еще недавно, буквально пару десятилетий назад, приборы эти производились только в аналоговом исполнении и были довольно дорогими.

Применялись они, в основном, профессиональными электриками, были громоздкими, иногда требовали применения дополнительного источника питания.

В последнее время мультиметры делают компактными, недорогими, пользоваться ими стало намного проще. Любой рачительный хозяин сейчас обладает хотя бы простейшей моделью из большого семейства этих устройств.

Ведь, если установлена причина неисправности какого-либо прибора домашнего обихода, то устранение ее может оказаться под силу обычному человеку, не обладающему профессиональными знаниями и навыками электрика. При этом нередко, имея под рукой такой полезный измерительный прибор, владелец его не всегда использует все функции мультиметра.

Мультиметр применяется при ремонте электроприборов, отладке схем, электронных устройств. В повседневной жизни он может использоваться при ремонте электрической бытовой техники, электрической части автомобилей, мотоциклов, устранении неисправностей в электрических сетях, при устройстве проводки, ремонте радиоаппаратуры. Область применения очень велика.

Какие параметры измеряет

Как же применяется один и тот же прибор в разных, на первый взгляд, ситуациях?

Все очень просто. В электрических устройствах обязательно существует множество элементов – электродвигатели, радиодетали, переключатели, катушки индуктивности, микросхемы, реле и прочие компоненты. Работа их непременно связана с наличием электричества, которое характеризуется такими параметрами как напряжение и сила тока.

Все типы мультиметров могут применяться при измерении напряжения переменного и постоянного тока, сопротивления проводника или участка цепи, силы тока на участке цепи с включенной нагрузкой.

Цифровой мультиметр, кроме того предоставляет возможность измерения емкости конденсаторов.

С помощью мультиметра можно проверять исправность диодов, транзисторов. Многие модели могут измерять частоту. Некоторые разновидности мультиметров имеют датчики температуры.

При обслуживании бытовой техники применение мультиметра основывается, как правило, на необходимости проверки – есть ток или нет тока. То есть проверяются подводящие кабели и шнуры на предмет обрыва, а также разъемы электрических цепей на наличие контакта. В этом случае мультиметр используется как омметр.

Проверка трансформаторов и электродвигателей

Иногда возникает необходимость проверки входного и выходного напряжения на трансформаторах блоков питания. Для измерения этих параметров необходимо использовать прибор, как вольтметр, произведя соответствующие настройки.

Многие бытовые машины содержат в конструкции электродвигатели, и в случае, когда двигатель не включается, приходится проверять наличие питающего напряжения на клеммах.

Если в питающей цепи неисправностей не выявлено, необходимо проверять исправность ротора, статора двигателя. Для этого можно проверить целостность проводов обмотки и наличие межвиткового замыкания.

Мультиметр при этом используется и как вольтметр, и как омметр.

Проверка реле и электронных схем

Иногда приходится проверять элементы автоматики – реле и электронные блоки. Реле проверяется, как правило, на величину тока открытия, для чего в цепь включается соответствующая нагрузка, и последовательно с ней мультиметр, работающий в режиме амперметра.

В блоках управления проверяется напряжение на соответствующих контактах или сопротивление между определенными парами контактов в соответствии с их функциональным назначением.

Проверяется с помощью мультиметра и работоспособность отдельных элементов электрических схем, например полупроводниковых приборов (транзисторов, тиристоров), конденсаторов.

Для этого детали выпаиваются из плат и вставляются в специальные разъемы на корпусе прибора. Такие функции доступны, как правило, в цифровых мультиметрах.

Применение в мото- и автотехнике

При обслуживании авто- и мототехники (к мототехнике можно отнести и различные садовые машины с двигателями внутреннего сгорания и лодочные моторы и прочую подобную технику) с помощью мультиметра может проверяться исправность генераторов, стартеров, аккумуляторных батарей.

Во всех этих случаях мультиметр используется для получения данных о напряжении и силе тока. Измерения могут проводиться в различных режимах работы проверяемых агрегатов.

В двигателях внутреннего сгорания проверяется система зажигания. Для этого могут прозваниваться свечи, проверяется сопротивление изоляторов. Тестируются катушки зажигания.

При отказе в работе каких-либо систем, в автомобилях проверяется проводка на предмет обрыва или короткого замыкания, двигатели приводов.

При помощи мультиметра можно установить, например, цела ли спираль в лампе накаливания, не вытаскивая лампу из блока фары. Для этого достаточно разъединить разъем питания фары и можно измерить сопротивление лампы, а потом напряжение питания.

В результате можно установить, действительно ли нужно менять лампу или необходимо искать обрыв в цепи. В последних моделях автомобилей это очень актуально, так как для замены лампы порой приходиться разбирать едва ли не всю переднюю облицовку.

Проверка электропроводки

При устройстве новой или ремонте старой проводки всегда появляется необходимость прозвонки кабелей, а также проверки работоспособности электроустановочных изделий, автоматических выключателей. Все эти операции также возможно с успехом осуществить, применив мультиметр.

Правильное использование мультиметра, этого универсального измерительного прибора с множеством функций и возможностей, помогает значительно улучшить условия эксплуатации техники.

Мультиметр помогает своевременно выявить необходимость ее ремонта, увеличивая при этом максимальный срок эксплуатации. Это в конечном итоге позволяет владельцам избежать лишних затрат на ремонт и реновацию.

Источник

Мультиметр

Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Содержание

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 и выше. Точность последних сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 %, несмотря на портативное исполнение.

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

Аналоговые мультиметры

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора, набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного или от внешнего источника.

Советские аналоговые мультиметры чаще всего производились под шифром, начинающимся с буквы Ц, из-за чего широко распространилось их неофициальное название «цэшка».

Одним из первых измерительных приборов такого рода был тестер ТТ-1, комбинированный измерительный прибор — один из первых, и первый массово изготовленный промышленностью СССР, портативных измерительных приборов. Прибор ТТ-1 имел огромную значимость для народного хозяйства СССР по причине того что это первый массовый прибор для настройки электрооборудования выпущенный в массовом количестве, в послевоенные годы, в количестве сотен тысяч штук. Например, максимальный пиковый объём выпуска рыбинским приборостроительным заводом до 8000 данных приборов в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства. Даже в настоящее время, несмотря на появление новой элементной базы, концепции измерительных приборов такого класса принципиально не изменились (диапазоны, методы измерения величин, способы переключения электрических цепей, способ работы), что свидетельствует о тщательно продуманной конструкции прибора ТТ-1.

Прибор ТТ-1 стал одним из первых переносных тестеров распространенных в СССР, успех прибора определил делнейшее направление приборов данного типа. На основе тестера ТТ-1 были созданы десятки подобных приборов, и получившие распространение, например в учебных заведениях СССР. Приборы созданные на основе ТТ-1 это, например, ТТ-2, «Школьный», АВО-63 и многие другие.

В последующих приборах устранили недостатки прибора ТТ-1, повысили удобство и надежность работы, в более новых приборах данного класса, таких как: ТТ-2, ТТ-3 и ТЛ-4, «Школьный», ТЛ-4М, Ц20, Ц52, Ц57, Ц434, Ц435, Ц4311, Ц4313, Ц4324, Ц4328, Ц4341, Ц43101, Ц4352, Ф4313, АВО-5, АВО-5М1, АВО-63.

Модернизация касалась например материала и формы корпуса, металл, или более легкий карболит. Факта наличия или отсутствие переключателя рода измерения (разработчик повышая надежность работы, жертвует усложнением коммутации при переходе с одного режима измерения на другой режим). Выбор типа переключателя, например, ламельно-контроллерного типа вместо галетного (который в ТТ-1 был слабым местом). В последующих приборах отказались от купроксного выпрямитея в пользу германиевых диодов типа Д2Б. Расширили пределы измерения напряжения до 1000 В, добавляли нижний предел от 0-2 В, 0-0,2 мА с целью повышения точности измерения.

Технические характеристики, возможности измерения первых аналоговых приборов, выпускаемых серийно в 1952 году были скромными, для сравнения приведем параметры тестера ТТ-1:

При этом сопротивление прибора при измерении постоянного напряжения 5 кОм/вольт максимального значения выбранного диапазона, для переменного напряжения 3,3 кОм/вольт.

Отсчет производится непосредственно по шкале. Погрешность измерения составляет:

Основные режимы измерений

Дополнительные функции

В некоторых мультиметрах доступны также функции:

Источник

Как выбрать мультиметр Статья

Мультиметр или электрический тестер – многофункциональный прибор для использования в быту и в профессиональном электромонтаже. Из этой статьи вы узнаете, для чего используют мультиметры и как их выбирать.

Что такое мультиметр и для чего он нужен

Мультиметр – прибор для электрических измерений. Он объединяет функции нескольких монофункциональных устройств:

Опционально мультиметры измеряют частоту тока, емкость конденсатора, температуру объектов, параметры транзисторов, индуктивность, звуковое давление, уровень освещенности, влажность воздуха, скорость вращения деталей. В этом случае функциональность мультиметра выходит за пределы электроизмерительного прибора.

Мультиметры применяют в быту, во время электромонтажных работ, прокладки и ремонта линий электросвязи, в лабораториях и в других сферах, где нужно измерить параметры электрических сетей и приборов. Вот некоторые задачи, которые можно решить с помощью тестера:

Электрические тестеры нужны и профессиональным монтерам, и людям без специальных знаний для домашнего использования.

Какие мультиметры есть на рынке

Электрические тестеры бывают аналоговыми и цифровыми. Аналоговые приборы более дешевые, но менее точные по сравнению с цифровыми. Также аналоговой шкалой не так удобно пользоваться – на ней нанесено сразу несколько показателей мелким шрифтом. Поэтому такие тестеры считаются устаревшими. Тем не менее из-за невысокой стоимости их широко используют в бытовой и профессиональной сфере.

Шкала аналогового мультиметра очень неудобная

Сложная для понимания шкала – один из главных недостатков аналоговых мультиметров.

Цифровые тестеры точные и удобные. У них есть дисплей, на который выводится результат измерения в соответствующих типу проверки единицах. Это удобнее аналоговой шкалы со стрелкой, поэтому цифровым тестером могут пользоваться люди без специальных знаний.

По функциональности условно выделяют бытовые и профессиональные мультиметры. Большинство современных цифровых приборов такого типа выполняют четыре основные функции: измерение постоянного и пременного тока, силы тока, сопротивления и прозвон кабелей.

У профессиональных приборов есть дополнительные функции. Например, измерение индуктивности, частотности тока, параметров транзисторов. Эти функции нужны во время ремонта электроприборов и сетей, радиооборудования.

Как выбрать мультиметр

Главный критерий выбора тестера – функциональность. Перед покупкой определите набор функций, которыми должен обладать прибор.

Для бытового использования подойдет аппарат с набором основных четырех функций. Обратите внимание на важный нюанс – у современных цифровых мультиметров есть базовые функции, но на рынке еще есть устаревшие приборы, которые выполняют только функцию вольт-, ампер- и омметра. С их помощью нельзя прозвонить кабель.

Не покупайте устаревшие приборы. Цена современных мультиметров с функцией прозвона практически не отличается от цены приборов без этой функции.

Для профессионального использования выбирайте цифровые мультиметры с базовыми и дополнительными функциями. Необходимую дополнительную функциональность оценивайте через призму задач, которые будете решать с помощью тестера.

Кроме функциональности, при выборе мультиметра обращайте внимание на следующие критерии:

Лучше отдать предпочтение мультиметрам надежных производителей. Одним из ведущих поставщиков электрических тестеров считается компания Fluke.

Заключение

Мультиметр – многофункциональный прибор для электроизмерений. Также на рынке есть тестеры, которые кроме параметров электросети меряют температуру объектов и воздуха, влажность, освещенность. Для бытового использования подойдут недорогие цифровые мультиметры с функцией прозвона, вольтметра, амперметра и омметра. Профессиональные приборы имеют дополнительную функциональность.

Источник

Как выбрать мультиметр? 4 главных параметра

Мультиметр — это не прибор для измерения духовности мультфильмов, а устройство, с помощью которого можно измерить различные параметры электрических цепей: сопротивление, силу тока, напряжение. И это как минимум. Существуют приборы, которые также способны проверить работоспособность транзисторов и даже определить емкость конденсаторов. Мультиметром пользуются как домашние мастера, так и профессионалы, которые ремонтируют как проводку в доме, так и электронное оборудование.

Как выбрать хороший профессиональный или домашний мультиметр? Какие они бывают и чем отличается прибор для дома и автомобиля? «Эльдоблог» подскажет!

Содержание

Виды мультиметров

Какая погрешность измерений должна быть?

Какой мультиметр лучше купить: дешевый или дорогой?

Какой мультиметр и для чего выбрать?

Виды мультиметров

Главный критерий, по которому мультиметры разделяются по виду, — это способ индикации показаний. Бывают аналоговые мультиметры и цифровые.

Аналоговые

Также известны как стрелочные. Представляют собой прибор, на экране которого можно видеть градуированную шкалу и стрелку. Это классические мультиметры, которые стали уступать свои позиции с появлением электронных. Однако многие опытные мастера с большим стажем продолжают ими пользоваться, потому что они могут отслеживать даже мельчайшие изменения показателей в режиме реального времени.

Электронные (цифровые)

Цифровые мультиметры пришли на замену аналоговым. Они классифицируются как приборы высокой точности. Информация о замере выводится на цифровой жидкокристаллический дисплей. Такой мультиметр оснащен контроллером с аналого-цифровым преобразователем. Микросхема, встроенная в устройство, проводит анализ напряжения, что приводит к высокой точности измерений.

Ранее мы рассказывали:

Бюджетный ремонт. 10 товаров с самыми большими скидками для апгрейда жилья

Какая погрешность измерений должна быть?

Погрешность — это максимально допустимая ошибка, выражаемая в процентах, которая может возникнуть при определенных условиях эксплуатации мультиметров.

У каждого отраслевого стандарта свои допустимые показатели погрешности. Например, при проверке специализированного промышленного оборудования или калибровки медицинского, авиационного и автомобильного оборудования погрешность не должна быть больше ±2%. Например, при измерении цифровым мультиметром с показанием 100 В погрешность должна находиться в диапазоне от 98 до 102 В. Для проверки наличия напряжения в домашней розетке подойдет прибор с погрешностью измерения ±3% и даже более.

Цифровые мультиметры также способны демонстрировать результат измерений с точностью до запятой, то есть до десятичных значений. Например, погрешность в ±2% при замерах мультиметром 100,0 В может соответствовать фактическому напряжению в диапазоне от 97,8 В до 102,2 В.

Все параметры, методы испытаний цифровых мультиметров и технические требования в полной мере описаны в ГОСТ 14014-91. Каждый мультиметр должен пройти тестирование, результаты которого должны быть отражены в паспорте устройства в виде характеристик и параметров устройства. Мультиметр должен получить сертификат, согласно которому его использование допускается на территории РФ или другой страны в соответствии с ее законодательством.

Какой мультиметр лучше купить: дешевый или дорогой?

Ответ на этот вопрос зависит от условий, при которых будет использоваться мультиметр, а также целей и задач.

Источник

Как выбрать мультиметр?

Как выбрать мультиметр

Мультиметр является универсальным прибором, который сочетает в себе возможности омметра, вольтметра и амперметра, часто предлагается в виде токоизмерительных клещей. Он работает при прямом подключении к электрическому кругу по принципу сравнения входящего сигнала с эталоном.

Выбор мультиметра основывается на ответе на несколько вопросов:

Измеритель бывает различных типов: профессиональным и бытовым, цифровым и аналоговым, с дополнительными функциями и без них, стационарным и переносным (портативным).

Как и любая другая техника, измерительный прибор профессиональный отличается от бытового несколькими характеристиками:

Цифровая модель более простая в использовании, поэтому освоить ее сможет даже человек, ранее не державший прибор в руках. Это более точный и компактный прибор, все измерения происходят в автоматическом режиме. Чаще всего он имеет ряд дополнительных функций, а его разрядность колеблется от 2,5 до 5 и больше.

И аналоговый, и цифровой мультиметр может работать от сети (стационарная модель) или быть портативным (небольшой прибор с автономным питанием — от батареек или аккумуляторов).

Разновидностями мультиметров считаются все цифровые скопметры и вольтметры.

Какую модель лучше купить

Влияние полярности при подключении. Для современных цифровых устройств не имеет значения полярность приложенного сигнала — измерение будет выполнено правильно всегда, только при обратной полярности на дисплее появится знак минус. Стрелочный прибор нуждается в обязательном соблюдении правил подключения, иначе результатов не будет никаких.

Точность измерений. На точность аналогового устройства влияет несколько факторов:

Цифровые мультиметры (профессиональные и бытовые) всегда точные, а полученные данные выводятся на большой дисплей и подаются в понятном для оператора виде.

Возможность отслеживания динамики показателей. Аналоговый прибор покажет изменение сигнала мгновенно, а цифровой нуждается в некотором времени для оцифровки данных и вывода их на экран.

Функции и возможности. Аналоговые мультиметры не имеют дополнительных возможностей, а цифровые устройства могут дополнительно определять температуру, емкость конденсаторов, выбирать диапазон измерений, исчислять соотношение между данными в процентах и т. д. (в зависимости от модели).

Влияние заряда аккумулятора на точность измерений. Любой цифровой (даже компактный) мультиметр будет исправно работать до появления сигнала «замените батарею» на дисплее. Стрелочная модель при разряжении источника питания сбивает настройки нуля и искажает данные, поэтому пользователь должен всегда корректировать настройки перед началом работы.

Параметры для подбора прибора

При использовании для домашних нужд или при выборе модели для работы в интенсивном режиме стоит изучить технические характеристики и возможности мультиметра.

Параметр энергобезопасности. В инструкции к каждому прибору указывается класс измерителя:

Разрядность, то есть диапазон и количество полноценных разрядов. Показатель «3,5» означает, что на монитор прибора будет выводиться один разряд из ограниченного диапазона и три из диапазона 0…9. Данная характеристика не влияет на точность измерений.

Погрешность мультиметра особенно важна в промышленных условиях. Она зависит от параметров тока, калибровки, защиты от внешних наводок, модели.

Наиболее распространенными и нужными функциями измерителя являются:

Выбирая измеритель, стоит обратить внимание на качество проводов щупов, материал корпуса (он должен быть стойким к воздействию влаги, пыли и ударов), наличие дополнительного футляра для переноски и хранения.

Чем отличается мультиметр от тестера

Раньше применялись стрелочные тестеры, напоминавшие отвертки. Сегодня они бывают:

Последний вид измерителя имеет возможность работы в 3 режимах (звуковой, бесконтактный и контактный), определяет напряжение, сопротивление, силу тока. Устройство имеет широкую ручку с переключателями режимов и специальную защиту рабочей части в форме колпачка. Такой цифровой тестер можно считать упрощенным мультиметром, но с ограниченным набором функций. Мультиметр также иногда называют тестером.

Рейтинг лучших мультиметров для дома и машины

На отечественном рынке представлено большое количество измерителей различного типа для любых нужд. В топ 10 лучших приборов попали изделия компаний Mastech, APPA, Fluke, Ресанта, Elitech, CЕМ. Их модели отличаются между собой сферой использования, количеством режимов измерений, функциями, стоимостью, внешним видом. Проведем небольшое сравнение мультиметров в 4 категориях: устройства бюджетные, для дома, для автолюбителей и для профессионального использования.

MASTECH M830B — бюджетный бытовой мультиметр с погрешностью 0,5%. Позволяет определить физические параметры электрической цепи, коэффициент усиления транзисторов, прозвонить полупроводниковые диоды. Прибор укомплектован щупами, источник питания — батарея крона 9В.

PROCONNECT DT-182 — компактный и точный прибор (погрешность 0,5-1,8% в зависимости от параметра) с широким набором функций. Подходит для тестирования элементов питания, измерения силы, сопротивления тока. Модель лишена функции автоотключения, но имеет доступную цену. Производство: Китай.

Измеритель РЕСАНТА DT830B предназначен для домашнего использования или для диагностики неисправностей автомобиля. Он позволит определить работоспособность транзисторов и диодов, величину сопротивления, силы тока, напряжения. Мультиметр имеет переключатель на 20 позиций, защиту от перегрузки, может работать и в помещении, и на улице.

Лучшие бытовые модели

UNI-T UT33A — устройство с автоматическим выбором пределов измерений, автоотключением при неактивности длительностью 30 мин и панелью для проверки исправности транзисторов. Источником питания служат две батарейки ААА по 1,5 В.

Тестеры для автомобилистов

FLUKE 28-II — позиционируется как профессиональный мультиметр для автомобиля с доступной ценой. Имеет широкий спектр функций — базовых и дополнительных (память, термометр, подсветка экрана, низкочастотный фильтр), мягкие щупы. Корпус изготовлен из материалов, стойких к повреждениям механического характера, воздействию влаги, пыли, высоких и низких температур.

ELITECH ММ 100 — удачная модель для поиска неисправностей в электрических системах автомобилей и самоходных механизмов. Позволяет прозвонить электроцепь, проверить полупроводниковые диоды, определить физические параметры тока. Прибор имеет звуковой зуммер, небольшой монитор, специальную защиту от перегрузок.

Устройства для профессионалов

KEYSIGHT 3458A — прибор с разрешением в 8,5 разрядов, 110 режимами работы, широким набором функций и аналитических и математических возможностей, различными методами исследований. Подходит для узкопрофильных специалистов, нуждающихся в исключительно точных и своевременных данных.

CEM DT-3219 — компактный электронный мультиметр с набором из 7 функций, большим ЖК-экраном, графической шкалой, индикацией, автоматическим отключением. Простой в использовании, с эргономичным корпусом, защищенным от попадания влаги, пыли и механических повреждений.

Как выбрать цифровой мультиметр?

Как выбрать генератор для загородного дома или дачи, ТОП моделей

Как выбрать бесперебойник для газового котла?

Как правильно выбрать аккумулятор для автомобиля?

Как выбрать экономичный электрический конвектор для отопления?

Какой холодильник лучше выбрать для дома — ТОП холодильников по цене

Источник

Виды мультиметров: какой лучше купить

Для производства самых разных работ, связанных с электричеством и компонентами схем, понадобится надежное и точное измерительное оборудование. Современный цифровой мультиметр — настолько компактное и удобное устройство, что оно стало желанным приобретением для домашних мастеров. Он может быть аналоговый стрелочный, цифровой, карандашного типа, с термопарой, сегодня на рынке найдется любая конструкция. Четко формируя перечень требований к будущей работе устройства, можно выбрать мультиметр с оптимальной ценой и достаточным набором функций.

Назначение прибора

Стоит сразу остановиться на ответе на вопрос, чем электрический тестер отличается от мультиметра. Главная разница заключена в количестве функций. Обычный тестер предлагает измерить сопротивление с несколькими пределами, а также определить фазу. Его работа не отличается высокой точностью. В конструкции, грубо говоря, используется группа диодов, которая и определяет число диапазонов измерения напряжения.

Обычный же электронный мультиметр способен:

Сегодня не составит труда купить автоматический мультиметр, который при подключении внешней термопары будет измерять температуру. При этом точность анализа прибора на порядок выше любого тестера.

При всей своей продвинутости, основное назначение, как и применение мультиметра, сводится к измерению параметров разнообразных электрических сетей. Прибор удобен для быстрого и точного определения напряжения и силы тока, сопротивления, целостности контуров. Срок службы современных изделий достаточно велик для того, чтобы мультиметр стал постоянным спутником электронщика или специалиста по ремонту сетей 220 вольт.

Устройство и принцип работы

Каждый мультиметр работает на общих принципах измерения тех или иных значений, а также по законам Ома для электрических цепей. В рамках одной функции могут применяться те или иные правила. Например, клещи используются для оценки силы тока в кабеле по принципу работы одновиткового трансформатора. Аналогично, мультиметр измеряет напряжение методом параллельного подключения к целевому контуру.

Для отображения значения оцениваемого параметра прибор оснащается монитором. Это может быть простая и наглядная шкала с аналоговой стрелкой или многоразрядный регистр цифрового дисплея. Данные на монитор поступают с контуров преобразования, со значительным понижением определенного опорного параметра.

Пользоваться прибором также нужно по правилам, применяемым для средств измерения. Они гласят, что все тесты нужно начинать с максимального диапазона оценки. То есть, например, при проверке напряжения в розетке 220В, прибор все равно нужно настроить так, чтобы учесть пик возможного изменения параметра, то есть 380В трехфазной сети при обрыве нуля. Рекомендуется устанавливать максимально возможный предел и постепенно его снижать. Хотя современный мультиметр работает при перегрузках достаточно хорошо, но при значительном превышении измеряемого параметра установленного предела — прибор выйдет из строя.

Виды мультиметров

Существует огромное количество видов мультиметров, и ниже приведены те, которые можно сегодня встретить в продаже.

По методу отображения информации

Самый очевидный критерий деления по видам мультиметров — метод изображения информации. Есть приборы с аналоговой схемой. Это может быть устройство, оснащенное шкалой или настольный осциллограф. Пользователю нужно визуально оценивать данные и приводить их преобразование в уме. Цифровые модели предлагают сразу вывод в измеряемых величинах, без необходимости вглядываться в положение стрелки, уровень подъема или форму кривой осциллографа.

Удобство приборов с аналоговым и цифровым отображением постоянно обсуждаются. С одной стороны, числовой дисплей более универсальный — он выводит готовое значение. Он отлично подходит для ремонта электронных устройств. Кроме этого, при передаче данных в информационные системы, например, по USB на компьютер, увеличивается скорость визуальной оценки соответствия.

Аналоговые приборы предлагают возможность быстрой идентификации уровня рабочего параметра. Например, автомобильный мультиметр, имея окрашенную в цвета шкалу, позволит даже без точных данных по положению стрелки быстро понять, насколько сильно разряжен аккумулятор. И сделать это можно при скудном освещении, на расстоянии вытянутой руки. В целом, имея такое же назначение, приборы с аналоговым отображением проигрывают цифровым системам.

Гибридные

Гибридный прибор очень универсальный. У него есть аналоговая шкала и цифровое табло. Он подойдет для дома и автомобиля, где точная оценка данных не всегда важна. Пригодится прибор и для ремонтов электроники, выводя значения на цифровое табло.

Стационарные

Стационарные мультиметры предназначены для точных измерений множества параметров. Они подключаются к сети 220В, отдельные модели могут работать от аккумулятора. Устройства часто совмещают в себе несколько приборов. Оснащенный жидкокристаллическим дисплеем, стационарный мультиметр может с равной эффективностью отображать как значения в цифрах, так чертить кривые напряжения, как это делает осциллограф.

Стационарные решения, благодаря техническому прогрессу, перестали быть чрезмерно громоздкими и тяжелыми. Сегодня они способны уместиться в небольшом кейсе и использоваться для работ на удаленных объектах, в полевых условиях. Ценник на подобные изделия ожидаемо велик, так как у стационарных мультиметров огромная функциональная заряженность и высокая точность измерений.

Компактные

Небольшие приборы, которые удобно держать одной рукой, перемещать по столу, носить в кармане — огромная ниша технических решений. Модели этого класса могут быть любых размеров. Среднестатистический мини карманный мультиметр питается от нескольких батареек класса ААА. Приборы имеют погрешность до 2% (зависит от тестируемого параметра). Разрядность дисплея напрямую зависит от размера устройства и обычно составляет 4 цифры целой части и 2 дробной.

Детекторы

Мультиметры-детекторы имеют функцию обнаружения электрического напряжения без контакта. Некоторые приборы достаточно приложить к токоведущей линии или подержать на небольшом расстоянии. Другие оснащаются одним или несколькими выносными щупами. Принципы дистанционной работы устройств этого класса могут быть разными. Кроме детектирования на расстоянии, модели имеют все функции обычного мультиметра. Они отлично помогают искать проводку внутри квартирных стен.

Тестеры

Данный вид мультиметров только называется так же, как электронный тестер. На самом деле, он оснащен специализированными средствами проверки кабельных линий. Среднестатистический прибор умеет:

Клещи

Мультиметр в форме клещей позволяет измерять текущие в кабеле токи без необходимости вскрывать изоляцию провода или применять другие разрушающие методы. Принцип работы прибора основан на явлении магнитной индукции. Волновод, разорванный на две части и образующий клещи, для начала тестирования нужно сомкнуть вокруг кабеля.

После этого он начинает работать как одновитковый трансформатор. По уровню генерируемого напряжения прибор оценивает величину текущего в проводе тока. Кроме этого, у решений данного класса есть базовый набор функций мультиметра.

Тепловизор

Этот дорогой класс устройств имеет главную функцию: при помощи дистанционного датчика, на который действует инфракрасное излучение, он может строить картинку теплового распределения. Это очень полезно на этапе тестирования электронных устройств, для определения перегрева отдельных функциональных узлов или частей схемы. Тепловизор поможет и при исследовании работы машин и механизмов, одежды, систем изоляции.

LCR-тестеры

Приборы этого класса активно используются как при проверке работы кабельных сетей телевидения, так и радиовещания, а также инфраструктуры распределения импульсов малого напряжения. Устройства способны измерять добротность, индуктивность, тангенс угла диэлектрических потерь, коэффициенты затухания и многое другое.

Автомобильные

Автомобильные мультиметры имеют все базовые функции и дополнительно ориентированы на обслуживание средства передвижения. В частности, они умеют считать количество оборотов коленчатого вала, измеряют угол между контактами трамблера, предлагают расширенные функции тестирования аккумулятора и бортовой сети.

Измерители СКЗ

Данный класс мультиметров разработан для работы в сетях с большим количеством импульсных помех и наводок от внешних источников. Они способны автоматически рассчитывать среднеквадратичные значения параметра за время измерений. Это позволяет получить правильные данные вне зависимости от количества помех.

Мегаомметры

В отличие от своих собратьев по типу, эти мультиметры способны тестировать контуры или отдельные компоненты с большим сопротивлением. В зависимости от сложности модели, она может иметь диапазон до гигаОм. Устройства этого класса применяются для исследования изоляции и диэлектриков.

Наконец, на рынке представлены полностью автоматические модели. Они наиболее просты в использовании. Прибор самостоятельно определяет диапазоны измерения, тестируемую величину, не требует от владельца никаких настроек и переключений. Ценник на полностью автоматические мультиметры стартует с отметки 5000 рублей.

Включенные в ГосРеестр

Отдельно стоит упомянуть устройства, включенные в единый реестр средств измерения. Это может быть достаточно универсальный прибор. Однако его характеристики, уровень погрешности, параметры конструкционного исполнения полностью соответствуют требованиям ГОСТ. Приборы этого класса выпускаются обязательно с проверкой на заводе-изготовителе и точны прямо из коробки.

Прибор данного класса должен проходить регулярные поверки в рамках рекомендаций, указанных в его техническом паспорте.

По типу исполнения

Кроме видов, отличают исполнения приборов.

На какие характеристики обращать внимание при выборе

Мультиметр всегда выбирается в соответствии с будущими условиями его применения и критериями к точности, многообразию измерений. Для бытовых нужд подойдет прибор с минимальной функциональной заряженностью, недорогой, компактный и легкий. Такое устройство позволит быстро измерить один из базовых параметров электрической цепи, проверить ее целостность.

Для профессионального применения потребуется прибор, точно соответствующий будущим условиям работы. Например, искробезопасный, отвечающий требованиям электробезопасности. Людям, занимающимся ремонтом сложной электронной или компьютерной техники, понадобится мультиметр в формате осциллографа.

В любом случае, сегодня рынок готов предложить большой выбор моделей, среди которых отыщется экземпляр с оптимальным набором характеристик. Главное, не стараться экономить из последних сил. Рекомендуется покупать изделия известных производителей, предварительно внимательно изучив отзывы об их работе и общем удобстве использования.

Источник
