Парктроник что это

Как выбрать парктроник для автомобиля и есть ли у них какая-нибудь разница

Парктроник помогает парковаться и безопасно проезжать по узкому участку дороги и между припаркованными автомобилями. Полезен водителям, особенно новичкам, либо тем, кто пересел на новую машину и еще не привык к ее габаритам.

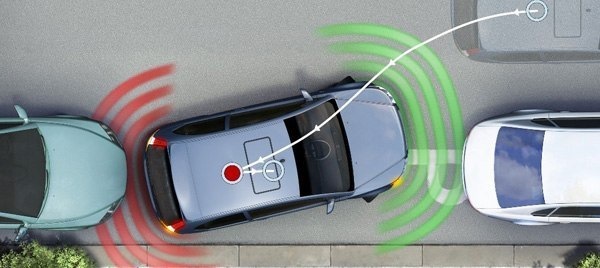

Датчики парктроника врезают в бампер. Они посылают ультразвуковые сигналы, которые отражаются от препятствий вокруг автомобиля. На основе отраженных сигналов парктроник определяет расстояние до объекта и выводит его на экран, либо оповещает водителя звуком.

У парктроника бывает 4, 6 или 8 датчиков. Четыре устанавливаются только в задний бампер, дают полную информацию о том, что происходит сзади. Не контролируют объекты спереди, поэтому неудобно маневрировать на узких улицах или парковаться передом.

Шесть датчиков дают хороший обзор, но не полностью охватывают пространство спереди. Полезны для высоких машин, например, внедорожников, в которых не видно низкие бордюры.

Восемь датчиков устанавливают двумя способами:

— 4 на передний и 4 на задний бампер. С такой конфигурацией легко парковаться любым способом, можно не бояться столкновения с бордюром.

— 4 сзади, 2 спереди и 2 по бокам. Полный контроль пространства спереди и вокруг автомобиля, помогает маневрировать на тесной дороге и в потоке машин, видеть препятствия в слепых зонах.

Парктроники бывают проводные и беспроводные. Проводные дешевле, но чтобы их установить придется тянуть провода от бампера через салон. Беспроводные дороже, но удобнее — основной блок устанавливается в багажнике, информацию на дисплей передают радиоволны(используются крайне редко из-за не стабильной передачи сигнала).

Некоторые парктроники игнорируют выпирающие элементы автомобиля: запаску, решетку или фаркоп. Это нужно, чтобы датчик не воспринимал выступающие детали машина как преграду и реагировал только по делу — на посторонние объекты.

Датчики парктроника бывают обычными и скрытыми. Для скрытых не нужно сверлить отверстие, они эстетичные, но бесполезные из-за низкой чувствительности. Лучше установить врезной датчик, который точно даст сигнал о препятствии. В комплекте с врезным парктроником идет сверло, чтобы просверлить отверстия нужного размера.

Парктроники бывают разных цветов, но количество оттенков ограничено. Матовые датчики — под покраску. Другие красить можно, но аккуратно, тонким слоем. Иначе через год треснет корпус. Иногда в комплекте с парктроником идут проставки, которые изменяют угол обзора датчиков. Они нужны, если бампер сильно изогнут, чтобы парктроники смотрели только назад.

Парктроники сообщают о препятствиях по-разному. У простых моделей оповещение только звуковое — чем ближе препятствие, тем чаще парктроник пищит. Для контроля парковки не нужно отрываться от дороги и смотреть на экран, но громкая музыка заглушает сигнал. Некоторые оповещают словами — говорят, с какой стороны сработали датчики.

Парктроник с экраном показывает расстояние до объектов на дисплее. Простые устройства со шкалой оповещают о срабатывании датчиков, в центре иногда выводят расстояние. Модели с LED-экраном наглядно показывают контур автомобиля и препятствия вокруг — удобно для неопытных водителей.

Экран парктроника может крепится на:

— Зеркало заднего вида.

— Потолок в задней части салона — экран видно в зеркало заднего вида, не захламляет приборную доску.

Некоторые модели проецируют расстояние до объекта на лобовое стекло — не отвлекает от дороги. Но вывести так можно только цифры и шкалу, а не пиктограммы с LED-дисплея.

Существуют видеопарктроники — между датчиками и экраном устанавливают дополнительный прибор, который накладывает на изображение парковочные линии. С ними проще заехать на парковку ровно и оценить расстояние до бордюра.

Правильно выбрать количество датчиков или систему оповещения — только половина дела. Датчики парктроника — простые устройства, поэтому на рынке много дешевых моделей. Они менее чувствительны, быстро ломаются и промерзают зимой. Если датчик сломается, подходящую замену найти не получится. Брать китайский ноунейм — плохая идея.

Мы рекомендуем покупать фирменные парктроники, например: ParkMaster, Intro или AVS. У них надежные силиконовые провода и герметичный корпус, устойчивый к перепадам температур. К такому парктронику как ParkMaster, легко докупить новый датчик вместо сломанного.

Источник

Парктроник что это

Что такое парктроник в автомобиле: схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

По какому принципу работают датчики и другие части системы?

Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.

Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.

Схема работы индукционного парктроника

Заключение

Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.

Источник

Что такое парктроник для автомобиля и как его выбрать?

Парктроник — это система, устанавливаемая на автомобили и предназначенная для предупреждения водителя о возможных препятствиях, которые находятся сзади или сбоку. Основной функцией парктроника для авто является обеспечение безопасности и комфорта во время выполнения движения назад или парковки. Основными узлами данного прибора являются: электронный блок управления, индикаторы и датчики.

Если искать ответ на вопрос, что лучше камера или парктроник, то следует отдать предпочтение последнему, так как он оповещает водителя о расстоянии до препятствия, в то время как камера обеспечивает только обзор заднего вида.

Принцип работы парктроника

По принципу своей работы парктроник для автомобиля имеет сходство с радаром или эхолотом. Встроенный датчик посылает сигнал, а затем улавливает отражение этого сигнала от предметов. Благодаря полученному сигналу электронный блок производит расчет расстояния до предметов, а имеющийся индикатор сообщает об имеющемся препятствии.

Информация с данными расстояния до препятствия выводится на экран монитора, и водитель может оценить ситуацию в реальном времени и предпринять необходимые для осуществления безопасного маневра действия.

Типы парктроников для авто

В зависимости от своего устройства, данные приборы делятся на несколько типов:

Важно! Беспроводной тип парктроника не означает, что в нем полностью отсутствуют проводные соединения. Датчик и ЭБУ соединяются между собой с использованием проводниковой продукции.

Плюсы парктроников максимально проявляются в ситуациях, когда необходимо припарковать автомобиль на ограниченной площадке или при наличии большого количества различных препятствий.

Чем отличаются парктроники?

Одним из главных различий в работе парктроников заключается в наличие датчиков для сканирования определенных зон. В зависимости от этих параметров, производятся следующие виды парктроников:

Важно! Учитывая все эти особенности работы, перед тем как выбрать парктроник, необходимо определиться для каких целей он устанавливается, и охват каких зон движения необходимо обеспечить.

Выбор количества датчиков

Принцип работы датчика парктроника состоит в том, что он отправляет на монитор сигналы, оповещающие водителя о наличие помех, которые могут привести к столкновению или наезду. Чем больше датчиков установлено на машине, тем более полную информацию они выдают. При этом при установке дополнительных датчиков уменьшается вероятность образования не просматриваемых «мертвых зон».

Прежде, чем выбрать парктроник для автомобиля, необходимо реально оценить свой водительский стаж, интенсивность движения на улицах, где вы часто передвигаетесь, а также учесть свои финансовые возможности.

Быстродействие парковочного радара

Принцип работы датчика парктроника заключается в излучении сигналов, которые он обратно принимает при отражении от препятствия. От этого параметра зависит скорость получения информации, а соответственно и реакция водителя на возникающие помехи. Оптимальным временем отзыва устройства считается время в 0,06 секунды.

Способы оповещения

Решая проблему, какой парктроник лучше выбрать, нужно также учитывать и способы оповещения. Существует несколько основных сигналов:

Наличие дополнительных функций

Дополнительные функции, которые имеются в разных типах приборов, позволяют максимально упростить работу с ними, а также повысить уровень комфорта при использовании. Доп. функции парктроников бывают:

Полезные советы при покупке парктроников

Перед тем, как приобрести автомобильный парктроник, следует обратить внимание на следующие советы и подсказки:

Источник

Что такое парктроник и для чего он нужен

Статья о том, что из себя представляет парктроник и для каких целей он нужен в автомобиле. В конце статьи — интересные видео рекомендации по выбору парковочного радара. Статья о том, что из себя представляет парктроник и для каких целей он нужен в автомобиле. В конце статьи — интересные видео рекомендации по выбору парковочного радара.

Современный технологический процесс создает все необходимые условия для того, чтобы помочь решить любые задачи, стоящие перед автомобилистами. К таким новым решениям, призванным облегчить задачу безопасного передвижения, относят парктроник.

Назначение и основные принципы действия парктроника

Парктроник (его еще называют парковочным радаром) – это специальное оборудование, которое предупреждает водителя о приближении опасности или преграды на дороге, будь-то большой камень, бордюр, забор или другое транспортное средство.

Его также используют ученики, упражняющиеся в искусстве безопасной парковки, которые еще не побороли страх зацепить столбик на дороге, задеть соседнюю машину и т.п.

Основной принцип работы данного устройства — излучение сигналов, отражающих различные объекты и возвращающие их в исходное положение. По времени возращения сигнала можно рассчитать, на каком расстоянии находится препятствие.

Оборудование сообщает водителю о том, что дистанция между транспортным средством и препятствием уменьшается. Однако более дешевые разновидности парктроника не смогут точно определить расстояние, на котором находится препятствие.

Каждый парктроник имеет биппер – специальный сигнал звукового устройства. Биппер издает голосовые сигналы с разными частотами во время приближения опасности. Поэтому чем ближе опасность, тем чаще будет звучать сигнал. Если сигнал звучит непрерывно, это означает, что опасный объект находится очень близко к автомобилю, поэтому необходимо срочно остановиться.

Эксплуатационные характеристики

Парктроник может выдавать неверную информацию при следующих обстоятельствах:

Также при использовании парктроника нужно помнить о том, что на некоторые предметы устройство может не сработать. Данное оборудование может не обнаружить цепь, трос, невысокий забор (меньше одного метра), наличие звукоотражающих и звукопоглощающих объектов. Кроме того, вы не сможете с помощью парктроника распознать ямы на дороге, незакрытые люки, небольшие острые предметы и других элементы, которые не смогли распознать датчики.

Использование переднего и заднего парктроника

Самыми популярными в использовании являются задние парктроники, которые устанавливают на задний бампер. Специалисты рекомендуют устанавливать 3 или 4 датчика для большей безопасности передвижения. Работать задние парктроники начинают на расстоянии около двух метров до преграды.

Парктроники, предназначенные для передней части автомобиля, отличаются от задних дополнительным входом, с помощью которого их подключают к датчику скорости. Только нужно не забывать о том, что система может выключиться, если автомобиль едет со скоростью 20 км/час. Датчики будут срабатывать на расстоянии 60-80 см от препятствия.

Совмещенный вид парктроника идет в комплекте к общему блоку, а также необходимое количество датчиков для установки в передней и задней части автомобиля. Такие устройства оснащены 2 типами сигнальных бипперов, каждый из которых сообщает о наличии опасности спереди и сзади.

Варианты установки датчиков и дисплей

Внешне большинство моделей парктроников очень похожи, но они могут выполнять совсем разные функции. При выборе этого оборудования необходимо помнить его основное предназначение – обеспечение всех условий для комфортной парковки автомобиля без каких-либо препятствий.

Варианты установки датчиков парктроника зависят от опыта вождения автолюбителя, а также от его индивидуальных потребностей в плане удобства парковки. Различают следующие варианты установки:

Существуют модели парктроников, не имеющих экрана и сигнализирующих об опасности лишь при помощи звука. На экране же устройства вы сможете подробно увидеть приближающуюся опасность, а также узнать, на каком расстоянии находится преграда.

Современный ассортимент парктроников предлагает устройства, имеющие светодиодную шкалу или вмонтированную камеру. Второй вариант (с камерой) стоит дороже.

Специалисты советуют устанавливать дисплей в ту часть автомобиля, куда вы чаще всего смотрите при парковании. Отличным местом будет зеркало с задним видом.

Производители парктроников

На современном автомобильном рынке представлены парктроники разных фирм и производителей. Отдавать предпочтение стоит продукции тех компаний, которые производят эти устройства не один год и имеют положительные отзывы клиентов.

Стоимость устройств этих брендов значительно отличается от их аналогов менее известных компаний. Однако надежность и высокое качество работы стоят этих денег.

Заключение

Современные начинающие автолюбители все больше доверяют свою безопасность парктронику — он может помочь в оттачивании мастерства правильной и аккуратной парковки. Однако полностью полагаться на парктроник не стоит — в любом случае, это устройство не способно полностью заменить человека.

Рекомендации по выбору парктроника — в видео:

Источник

Как придумали парктроник, и как он называется на самом деле

Универсальный и громкий парктроник. Фото: wihel.de

Вообще слово «парктроник» употребляют для названия таких устройств лишь в России. Парктроником называется парковочный ассистент на Mercedes-Benz. Каждый автопроизводитель называет устройство по-своему: в BMW и Audi — это Parkassistent, «помощник при парковке», у Opel — «парковочный пилот». Универсальное же название — «парковочная система».

Карбфиллер — первый парктроник

Вообще парковочная система появилась намного раньше, чем автогиганты начали придумывать ей названия. Один из первых ассистентов представлял собой небольшие отрезки проволоки или пружинки, которые закрепляли на переднем и заднем бампере автомобиля. Такие пружинки назывались карбфиллеры — от англ. «Curb feeler», где «curb» – бордюр, а «feel» – ощущать

Карбфиллер на Chevrolet Van. Фото: Ded-186

Карбфиллер — простое механическое устройство. При контакте с бордюром он издает металлический звук, предупреждая водителя о препятствии. Изобрели карбфиллер в Америке в 50-х годах. Тогда в моде были большие автомобили, хромированные колпаки и вайтволлы. Встреча с бордюром была чревата потерей лоска.

Первые автомобильные шины полностью изготавливали из каучука, поэтому они были белого цвета. Делать черную и плотную резину было дорого — её ставили только на сам протектор. Поэтому на колесах всех ретро-автомобилей присутствуют белые полосы — вайтволлы.

Сейчас вайтволлы носят декоративный характер и выглядят как белые накладки на колеса. Фото: Antony1986

Системы с ультразвуковыми датчиками

С развитием и удешевлением электроники появились и более совершенные системы, уже оснащенные ультразвуковыми и электромагнитными датчиками. Первая массовая подобная система появилась на свет в 1978 году и остается популярной до сих пор. Работает такой парковочный ассистент по принципу эхолота: датчик посылает ультразвуковой импульс, который отражается от препятствий и снова фиксируется устройством. Система измеряет время между созданием и фиксацией импульса и рассчитывает расстояние до объекта. Данные передаются на устройство индикации — звуковое или графическое.

На первых таких системах датчика было два — один создавал импульс, а другой его улавливал. Современные парктроники оборудованы одним датчиком-пьезоэлементом, установленным в бампере автомобиля.

Датчики парктроника, окрашенные в цвет кузова на Chevrolet Lacetti. Фото: Yurka727

Системы с электромагнитными датчиками

В 1992 году появились более современные системы с электромагнитными сенсорами, разработанные инженерами Audi. Чтобы установить такой датчик, бампер сверлить не обязательно. Система похожа на ленту, которая клеится с внутренней стороны бампера. Благодаря этому датчики не боятся грязи и работают в любых условиях.

Такие системы лучше замечают препятствия, так как сенсор расположен по всей ширине бампера. В итоге, у парктроника фактически нет мертвых зон. Но есть у электромагнитных датчиков и недостатки. прежде всего, это небольшой радиус действия — всего около метра. Для сравнения, у ультразвукового парктроника — 2,5 метра.

Лента-датчик электромагнитного парктроника. Фото: LizarD71

Сканеры для автопилотов

С развитием технологий и появлением электромобилей с автопилотами, потребовались новые датчики. Ведь теперь системе нужно следить не только за препятствиями на небольшом расстоянии, а надо сканировать поток встречных автомобилей. Для этого используются лазерные дальномеры и лидары, построенные на оптических технологиях.

Такие устройства способны анализировать расстояния до сотен метров, но стоят значительно дороже классических систем. Кроме этого, есть и существенный недостаток такой технологии — для правильной работы системы сенсоры должны быть чистыми. Значит использовать их в любую погоду — не получится.

Беспилотный автомобиль Яндекса на базе Toyota Prius в Москве. Фото: Zozo

Система Beep&Park от Valeo

Но пока автопилоты остаются редкостью, и на дорогах до сих пор преобладают обычные автомобили. Во многих нет даже простейших парковочных систем. Именно для таких автолюбителей в Valeo разработали линейку Beep&Park. Это парковочные ассистенты, которые можно установить на любой автомобиль.

Существует несколько модификаций, которые отличаются по функционалу и, соответственно цене:

— beep&park/vision — система с камерой заднего вида, изображение с которой транслируется на установленный в салоне авто.

beep&park помогает следить за препятствиями не только во время парковки, но и защищает автомобиль, когда он уже стоит на стоянке. Датчики предупреждают других водителей, что их авто приблизился к вашему. Система действует даже в сильный дождь, датчики сконструированы так, чтобы отводить потоки воды.

Если датчики установлены сзади, они активируются, как только включается задняя передача. Если датчики установлены впереди, при запуске двигателя они активируются в течение 30 секунд и остаются активными каждый раз при отпускании педали тормоза в течение 8–20 секунд, в зависимости от выбранной настройки.

Если какой-то датчик плохо закреплен или сломался, система сама это обнаружит и даст знать водителю.

Какую модель парктроника от Valeo выбрать

Линейка beep&park — это комплекты, оснащенные передними и задними датчиками, которые предупреждают звуковыми сигналами водителя о любых препятствиях. Причем эти сигналы слышит и водитель другого автомобиля. Семейство представлено четырьмя моделями, позволяющими усовершенствовать любую машину дополнительным оборудованием.

Все парктроники совместимы с импульсным сигналом заднего хода и могут устанавливаться на автомобилях, в которых фонарь заднего хода не имеет источника напряжения постоянного тока, но подключен к источнику модульного напряжения импульсного питания.

632200 Парктроник с четырьмя датчиками и динамиком. Датчики черные матовые, можно покрасить в цвет кузова. Подойдет для любой модели автомобиля.

632201 Парктроник с четырьмя датчиками и цветным ЖК-дисплеем. Датчики устанавливаются спереди и сзади автомобиля. Можно выбрать черные или белые датчики — оба варианта можно покрасить под цвет автомобиля. Устанавливается спереди и сзади.

632202 Парктроник с восемью датчиками, которые устанавливают на переднем и заднем бамперах. Для индикации используется цветной ЖК-дисплей. Устанавливается спереди и сзади.

632203 Новый парктроник с выпуклыми датчиками для скрытой установки. Имеются четыре сенсора, звуковая индикация о препятствиях. Устанавливается спереди и сзади.

Линейка park vision — система помощи при парковке, представленная двумя моделями. В отличие от базовой линейки beep&park, устройства этого подсемейства оснащены камерой заднего вида.

632210 Система помощи при парковке — вместо ультразвуковых датчиков используется камера, а в салоне устанавливается цветной TFT-дисплей.

632211 Система помощи при парковке с 4-мя ультразвуковыми датчиками и видеокамерой заднего вида и дисплее. Информация отображается на TFT-дисплее.

Более подробную информация про семейство парктроников вы найдете на сайте Valeo.
Приобрести любую из этих моделей можно уже сейчас в интернет-магазине «Онлайн Трейд».

Для получения приза, просим победителя написать на anna.gorokhova@valeo.com с указанием почтового адреса (с индексом!), телефона, ФИО и маркой своего авто.

Наша страница на DRIVE2:

Комментарии 99

На вагах опционально ставится контроль мертвых зон и система экстренного торможения — реально классная штука: когда выезжаешь задом из кармана перпендикулярно дороге, слева и справа плотно машины стоят — показывает если едет машина на расстоянии около 50 метров, ни парктроники ни камера так далеко не бьют.

Даже не читал ни чё.
Лайк за первое фото, оно жжет!

А как назывались маленькие антенны на МБ в 140 кузове, которые выдвигались вверх их задних крыльев, при движении назад?

Нужен бампер нормальный, а не парктроник!
Раньше ведь на всех машинах ставили железные бампера, чтоб парковаться по характерному звуку)
А еще, одно время, разговоры ходили, о том, что почему передний бампер делают ниже, чем задний? Ведь должно быть наоборот, чтоб, в случае аварии, машины именно бамперами друг с другом сталкивались. При торможении ведь морда вниз наклоняется, и бампер должен точно попасть в бампер впереди-остановившегося авто…
Ну в общем вы поняли мысль)

Только камера, остальное костыли ☝

Какая то реклама какойто хрени непонятного принципа действия бип&парк.

Вот самый лучший прктроник

Нет такого слова карбфиллер, а если бы и было, то означало бы наполнитель карбюратора. Curb feeler читается как «кёрб филэ» (как минимум).

Как поставить дизлайк?

2000 руб. потолок в торговый день! за полторы можно почти любой парктроник купить в магазе з\ч.
вы угараете за 5 с лишним тыр? он чего, еще кофе готовит? )))

600р стандартный задний парктроник с алихи, все работает четко

Говеная такая реклама товара с Али.

так при то что с АЛИ так ещё и в 4 раза дороже )))

у меня антивирус ругается на сайт, пишет, что троян! (((

Ваще похрен, как он, типа правильно, называется. Парктроник и точка.

А мы карбфиллеры ещё в середине 70-х на велики ставили. 🤗

Давно парктроник хотел поставить, на всякий случай… вот вроде и статья, тяп ляп, но все-таки экскурс в историю постарались сделать. Решил посмотреть сайт.
Открываю модель 632200 (ru.valeoservice.com/ru/te…arch=reference&country=RU)

Ребята, по пунктам:
1. красивые картинки — это здорово, но почему увеличения нет?
2. Перевод не проверяет никто? Или я чего-то не знаю: цитата с Вашего сайта «Дополнительный артикул / дополнительная информация 2 с сензором «. Долго думал что за сензор — может название какого-то блока нового?
3. аналогично второму пункту: «Оснащение / оборудование для автомобилей с прицепным устройством » Что значит оснащенным прицепным устройством? А если нет прицепного, нельзя использовать?
4. ну и по переводу там до каждой второй строчки можно выяснять…

Partlist — вообще непонятно о чем.
И самое главное — цены. Ваш целевой рынок СТО? Тогда тут Вам статья не поможет.
Ваш целевой рынок — водитель автомобиля который сам обслуживает ТС? Тогда где цены? Особенности работы систем Вашего производства. Чем они лучше/хуже «китайцев»?

Стоимость узнал в автодоке.

Ребята, на моей хонде стоял диск сцепления Вашего производства. Ничего плохого про него не скажу. Даже больше: хорошая стоимость, хорошо себя ведет. Но на Вашем сайте я его не нашел. А по каталогу сторонних поставщиков иногда «видно».

Источник

Что такое парктроник в автомобиле, как он работает, зачем нужен и какой лучше выбрать

Главная » Блог » Что такое парктроник и какой лучше выбрать

10.12.2020

Комментариев нет

Для начинающих и опытных водителей, наиболее сложным элементов маневрирования является парковка. Этот процесс не только требует максимальной сосредоточенности, но и хорошего знания габаритов своего автомобиля. Даже несмотря на то, что в автошколе обучают основным элементам медленного маневрирования (параллельная парковка, змейка, заезд в гараж), условия в реальности намного сложнее.

Паркуя собственный автомобиль ночью в темноте, можно упустить из виду небольшой столбик или невысокое препятствие, что обязательно закончится дорогостоящим ремонтом. К счастью, производители автомобильной электроники позаботились о безопасности водителя, предусмотрев для него специальные парктроники.

Что такое парктроник?

Это электронная система, у которой много наименований – парковочный радар, акустическая парковочная система, но чаще всего она называется просто парктроником. Как правило, это несколько датчиков, которые располагаются на выступающих частях автомобиля (бамперы, решетка радиатора, боковые выступы крыла и т.д.). Информация с датчиков передается на специальное сигнализирующее устройство в салоне автомобиля, которое в наглядном виде сообщает водителю информацию о местоположении препятствия и о расстоянии до него.

Что такое штатный парктроник в автомобиле

Парковочные радары можно классифицировать как:

Назначение и основные принципы действия парктроника

Основная задача парктроника – это предупредить водителя о препятствиях, которые возникают на пути движения при маневрировании. Для этого в системе предусмотрена световая индикация (она выводится либо на отдельный экран, либо на панель прибора автомобиля) и звуковая сигнализация (она срабатывает при сильном сокращении расстояния до обнаруженного препятствия).

Для чего нужен парктроник

Парковочный радар нужен для того, чтобы избежать наезда на мелкие препятствия, которые трудно увидеть в зеркалах заднего вида. Также в продвинутых электронных автомобильных системах, также он служит для распознавания помех в мертвой зоне автомобиля.

Из чего состоит парктроник?

Основным элементом любого радара является блок с электроникой, который предназначен для скоординированной обработки информации с датчиков, а также производит преобразование полученных данных в информацию, понятную для водителя. Кроме этого, электронный блок (каждый раз при включении системы) производит тестирование работоспособности всех компонентов, оповещая в случае обнаружения неисправности.

Источники ультразвуковых волн и одновременно приемники отраженного сигнала – это специальные датчики, которые устанавливаются в бампер автомобиля. Их принцип работы строится на постоянной генерации волн в ультразвуковом диапазоне. Если фиксируется отражение волны, то блок электроники рассчитывает расстояние до обнаруженного препятствия и сообщает об этом водителю. В зависимости от типа оборудования, может присутствовать до 8 датчиков.

Как работают датчики и другие части системы?

Для более полного понимания принципа работы датчиков, приводим последовательный алгоритм работы:

Из чего состоит датчик

В основе конструкции датчика парктроника лежит пьезоэлектрический элемент, который является одновременно и приемником сигнала и его излучателем. Согласно физическому определению, пьезоэлектрический эффект – это одновременная способность получить электрический импульс при механическом воздействии, и, напротив, измениться в размерах под воздействием электротока. Благодаря этому свойству, конструкция пьезокристаллического устройства может одновременно генерировать ультразвуковой сигнал и принимать его.

Иногда в конструкции боле сложных датчиков еще можно встретить излучатель на основе электромагнитных катушек, а также отдельный приемник ультразвука с высокой чувствительностью (что-то похожее на пару «наушник – микрофон»).

Виды парковочных радаров по числу датчиков

Производители предлагают различные парктроники по количеству датчиков в комплекте. От этого зависит стоимость устройства, а также чувствительность всей системы (точность определения положения препятствия, а также расстояния до него). Разберемся подробнее в ассортименте:

Ультразвуковые

Это стандартная вариация недорогой системы для парктроника. Построена на преобразующем цифровом приемнике и на датчиках. Последние одновременно способны излучать и принимать ультразвуковые импульсы.

Электромагнитный (ленточный)

В качестве основного рабочего элемента электромагнитного парктроника выступает тонкая алюминиевая полоса, которая имеет с одной стороны клеящуюся основу. При помощи последней, лента фиксируется на внутренней поверхности бампера, благодаря чему остается незаметна. Явные преимущества такой конструкции:

После того, как лента приклеена в бампер, к ней подключается электронный блок управления. Последний запитывается от сигнала заднего ходового фонаря – это нужно для того, чтобы устройство активировалось только при движении задним ходом. Визуализации расстояния нет, для водителя подается только звуковой сигнал, частота которого увеличивается по мере приближения к препятствию.

Учтите, что для парктроников подобной конструкции не характерно измерение расстояния до объекта. Более того, если автомобиль остановился, то устройство «теряет» способность видеть препятствие. Иными словами, лента будет реагировать только на изменение расстояния, а на него само.

Беспроводной

С первого взгляда, можно подумать, что беспроводной парктроник практически полностью повторяет конструкцию проводного аналога. Но при детальном изучении можно увидеть, что отличия в конструкции есть и весьма серьезные. Если говорить о сходствах, то в набор беспроводного устройства входит:

В этом конструктивные сходства заканчиваются, поскольку для координации работы всей этой электроники нужен специальный контроллер. Он принимает информацию от каждого из датчиков и транслирует ее на управляющий блок. Особенность в том, что это происходит по радиоканалу и не требует прокладки проводов. Также, контроллер специальным образом обрабатывает сигнал, преобразуя его в цифровой формат. Это необходимо для того, чтобы управляющий блок мог корректно обработать полученную информацию.

Использование переднего и заднего парктроника

В дешевых вариантах парктроников предусмотрена одновременное включение либо передних датчиков, либо задних датчиков. При установке это обычно регулируется подключением электрического питания. Для передних питание подключается от 1-й передачи автомобиля (только для медленного движения вперед). Для задних датчиков питание берется от заднего ходового фонаря (для медленного движения назад).

В дорогих моделях датчики работают одновременно. Их активация завязана на приближении к препятствию. Система работает независимо, информируя водителя только в случае критического сближения (чтобы не отвлекать внимание лишний раз).

Какой парктроник лучше выбрать

При покупке воспользуйтесь универсальными советами по подбору, чтобы купить устройство, которое поможет увереннее чувствовать себя при медленном маневрировании. А после этого посмотри наш рейтинг из ТОП-5 лучших вариантов, который вы найдите ниже в статье.

Какой парктроник купить дешевый и надежный

Выбирая парктроник, следуйте советам, представленным в предыдущем разделе. Постарайтесь выбрать устройство известной фирмы, оснащенное не менее, чем 4 датчиками. Посмотрите отзывы пользователей, которые уже приобрели эту модель.

Способы крепления датчиков

Поскольку моделей автомобилей достаточно много, то тяжело предусмотреть единый формат крепления датчиков парктроника. Производители цифровых устройств остановились на двух вариантах, которые стали наиболее популярными.

Как установить парктроник на машину

Устанавливать датчики можно и самостоятельно – для этого не потребуется каких-то специфических навыков. Тем не менее, существует риск серьезно повредить бампер, особенно, если весь процесс водитель проводит в первый раз. Рекомендуем обратиться в специализированный кузовной сервис, где не только сделают аккуратные отверстия, но и окрасят датчики в цвет кузова (чтобы они были менее заметны на бампере).

Врезные

Это наиболее сложные в установке датчики, поскольку они требуют аккуратного сверления бампера. Если установка планируется самостоятельно, то необходимо позаботиться о наличии необходимого инструмента. Потребуется — электрический шуруповерт, коронка для выполнения круглого отверстия (чуть больше диаметра датчика) с крупным зубцом), малярный скотч, лента для изоляции. Последовательность действий:

Подвесные и накладные

Для накладного типа датчиков процесс установки намного проще, поскольку он не предусматривает сверления. Из требуемых приспособлений – средство для очистки кузова, обезжириваетель, а также сухая тряпка. Инструкция:

Можно ли красить датчики

Окрашивать датчики парктроника можно без какого-либо влияния на их работоспособность (если, конечно, не нанести слишком толстый слой). Кроме этого, таким образом можно сильно улучшить внешний вид, поскольку стандартный цвет датчиков – черный. Каким образом это делается:

Разновидности индикаторов для парктроника

Обычно производители комплектуют парктроники специальными индикаторами, которые обеспечивают визуальную и звуковую индикацию препятствий, которые были обнаружены при маневрировании. Разновидности:

Достоинства и недостатки парковочного устройства

Как и любая система электроники для автомобиля, у парктроника найдутся сильные и слабые стороны. Рассмотрим сначала положительные особенности:

Но, к сожалению, парктроник обладает и рядом недостатков, которые могут сделать эксплуатацию прибора некомфортной и принести владельцу неудобства:

За и против парковочных радаров

Если тщательно посмотреть на положительные и отрицательные стороны парктроника, то получается, что он просто необходим для водителей современных автомобилей. Это устройство будет полезно владельцам автомобилей с большими габаритами (пикапы, микроавтобусы), а также новичкам за рулем и людям, которые не чувствуют габаритов своего автомобиля.

Как пользоваться парктроником

Использование парктроника не требует каких-то навыков от автомобилиста – прибор самостоятельно включается при обнаружении препятствия. На практике это выглядит следующим образом:

Что лучше парктроник или камера заднего вида

Если выбирать между парктроником и камерой заднего вида, то лучше остановиться на камере, как на более информативной системе. Для водителя будет доступен 100%-й обзор пространства позади автомобиля, что позволит ему не пропустить даже самые мельчайшие препятствия.

Учитывайте, что камера заднего вида имеет ряд существенных недостатков:

Производители парктроников

При выборе парктроников, старайтесь уточнять производителя, отдавая предпочтение только проверенным. Выделяют тройку лидеров:

Рейтинг ТОП-5 парктроников

Если нет времени анализировать отзывы о бесконечном количестве моделей, то предлагаем воспользоваться рейтингом. Ниже приведен ТОП-5 вариантов:

Сколько стоит установка

Для понимания примерного порядка цен приводим 3 ценовых предложения по региону Москва и Московская область по состоянию на декабрь 2020 года. Финальная стоимость определяется индивидуально в зависимости от марки автомобиля и типа парктроника. Цена указана за установку 4 датчиков со сверлением бампера.

Парктроники давно превратились из вспомогательных систем, в устройство первой необходимости. Благодаря грамотно выбранной модели можно избежать неприятностей и внезапного столкновения с непредвиденным препятствием. Парктроники станут хорошими помощниками в вождении для малоопытных водителей и тем, кто только учиться водить машину, а также на габаритных автомобилях.

Источник

Что такое парктроник в автомобиле

В данной статье мы расскажем о том, что такое парктроник в автомобиле, как он работает и как его установить своими руками. Если коротко, то парктроник или парковочный радар (в английской литературе Parking sensor) – это система датчиков с электронной системой оповещения, которая помогает водителю маневрировать в ограниченном пространстве. Если возникает опасность столкновения, то парктроник предупреждает водителя об этом с помощью звукового сигнала, а также выводит на дисплей расстояние до преграды.

Как работает парктроник

Принцип работы парковочного радара.

Датчики парковочного радара – это его «рабочие» чувствительные элементы, которые устанавливаются на заднем и переднем бампере. Датчики фиксируют препятствия на расстояниях от 2 м до 0,2 м, о чем и оповещают водителя посредством сигналов и вывода на дисплей.

Датчики парковочного радара работают при помощи ультразвуковых сигналов, которые отражаются от поверхностей вокруг автомобиля (кузова другой машины, пня, столба и пр.). Датчики фиксируют эти отраженные волны и передают информацию в электронный блок парктроника. В блоке информация обрабатывается (по длине волны рассчитывается расстояние до преграды), а затем выводится на шкалу в виде плашек, либо на дисплей в виде цифр. Одновременно подается звуковой сигнал с помощью встроенного бипера. Чем ближе расстояние до преграды, тем чаще подается звуковой сигнал. Если расстояние меньше 30 см, то он становится непрерывным.

Если препятствие находится в зоне возможного столкновения, то водитель слышит сигнал и может увидеть на дисплее парктроника расстояние до преграды в метрах или сантиметрах. Однако, при недостаточном количестве датчиков парктроник может «не заметить» предметы малой толщины, либо попавшие в «мертвую зону».

Какой парктроник лучше выбрать

Четыре датчика в заднем бампере автомобиля

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на:

Читайте также: Что такое коробка передач CVT и чем она отличается от автоматической и роботизированной.

Современная модель парктроника с визуальной индикацией преград вокруг автомобиля.

Также при выборе парктроника нужно учитывать используемый способ индикации. Современные парктроники кроме звукового сигнала могут выводить информацию на:

Новые и дорогие модели парктроников показывают на экране не расстояние, а саму преграду, а также траекторию движения автомобиля. Есть модели, фиксирующие и выводящие на дисплей температуру наружного воздуха, дату и время начала поездки. Другие модели «озвучены» человеческим голосом, который сообщает водителю расстояние до объекта. Также очень полезным новшеством считается проекция данных на лобовое стекло. В этом случае водителю не приходится переводить взгляд с дороги на дисплей или индикатор.

Читайте также: Что такое ЭБУ в автомобиле и какие функции оно выполняет.

Источник

Как работает парктроник и как его обмануть

В один прекрасный день… Зачем я вру? Не настолько прекрасен был день, когда у меня сдох отечественно-китайский парктроник, установленный еще прежним владельцем. Надо что-то делать, но что? Купить на любой онлайн площадке очередное готовое изделие? Неинтересно. В сети, да и на хабре, есть достаточное количество материалов о реверсе протокола общения блока с индикатором или о создании своего парктроника на Arduino. И можно пойти по одному из этих путей. Но это все не то, чего желала душа. А желала она чего-то более штатного, приближенного по исполнению к автомобильной электронике.

Ни для кого не секрет, что исполнение и схемотехника автомобильной электроники несколько отличается от бытовой, как и её элементная база. Хотелось чего-то такого, «настоящего». В этот день и появилась мысль внедрить условно родной парктроник. По крайней мере парктроник, который ставился на машины на заводе или хотя бы на пути с завода конечному потребителю. И так как сейчас у меня Toyota, а немолодая Toyota это, как правило, электроника Denso, было решено собрать парктроник на том, что ставили официальные и не очень дилеры для создания «новых» комплектаций автомобилей Toyota. Когда-то это был заводской комплект дополнительного оборудования, установка и работа которого довольно сносно документирована производителем.

Выбор пал на блок Denso 188100-2410, как на самый распространенный. Я уже знал, что блок требует наличия шести датчиков (4 угловых и 2 задних), я же не собирался ставить 2 угловых передних и осознавал, что блок будет яростно сопротивляться отсутствию передней пары (в документации были описаны соответствующие ошибки). Но что казалось проще? Как он может определять отсутствие датчиков? Да разве что по сопротивлению нагрузки, подумалось мне, ничего страшного — подкинем ему резисторы для эмуляции. И поиски комплекта начались.

Прошло некоторое время и комплект из блока, проводки и датчиков был ровным слоем разложен по полу мастерской, все соединения выполнены, вот он — радостный момент первого включения. И, совершенно ожидаемо, он ругается на отсутствие датчиков. Подкидываю вместо недостающих датчиков резисторы с мыслью «ну что он там может делать, разве только ток потребления измерять». Но разные разумные номиналы резисторов никак не действуют на блок, и он продолжает голосить об отсутствии датчиков. Нежданчик. Быстрый гуглинг не дал ответа на возникшие у меня вопросы, что и стало причиной написания этой статьи.

Как работает парктроник

Думаю, общая идея совершенно очевидна любому человеку с техническим образованием. Блок генерирует пачку импульсов, частота которых находится в ультразвуковом диапазоне. Ну чтобы не шокировать звуками окружающих людей, а о летучих мышах, дельфинах и прочих более продвинутых организмах разработчики, как правило, не задумываются.

Так как датчиков несколько и оценивается расстояние для каждого из них отдельно, чтобы не ловить отражения сигналов испускаемых соседними датчиками, пачки импульсов для них разнесены во времени. Показаны сигналы только для двух передних угловых.

После отправки пачки блок ждет отражения и, ориентируясь по времени распространения, оценивает расстояние до препятствия.

На осциллограмме видно отраженную пачку импульсов 1 через приблизительно 1.3мс, что при скорости распространения звука в 330 м/c дает примерно 430мм, то есть с допустимой точностью соответствует удвоенному расстоянию до объекта в условиях эксперимента (около 20см на глаз). Но что же еще видно на этой осциллограмме? Если подключен датчик, то сразу после пачки импульсов, сгенерированной блоком, есть эхо 2. А если датчик не подключен, то на первой осциллограмме в тексте видно, что этого локального эха нет. Как оказалось, вот по этому эху блок и определяет наличие и условную исправность датчика.

Как его обмануть

Ну теперь-то все понятно и очевидно, начнем. Нам необходимо сформировать эхо приблизительно известной амплитуды и приблизительно известной длительности. Сделать это надо как можно проще, дешевле, так чтобы сразу по двум каналам, и так, чтобы не было нужды в дополнительном питании (чтобы подключение полностью повторяло родные датчики).

В голову пришла вот такая схема (изображение кликабельно) на пару каналов на одном из самых дешевых микроконтроллеров.

На схеме, как мне кажется, все достаточно очевидно и понятно, если у кого-то будут вопросы или предложения, милости прошу в комментарии.

Потому как городить что-то на макетках и проводах в автомобиль — не комильфо, да и наши китайские друзья (дай Бог им здоровья и сил в борьбе с вирусом) уже так легко, быстро, удобно и недорого делают платы, была спроектирована и заказана, на одном из известных сайтов, плата.

Быстро собрана из подручных материалов и за вечер написана простенькая прошивка, реализующая генерацию эха по двум каналам. В этом месте внимательный читатель задастся вопросом: «А как же требования к комплектующим и исполнению автомобильной электроники?»
Да, они не соблюдены, я сделал максимум из того, что было возможно в «домашних» условиях. Или не максимум? Ваше мнение? Что можно было сделать лучше?

Вот так выглядит результат работы этого «симулятора»:

Источник

Что такое парктроник в автомобиле и как он работает

Припарковаться в условиях большого города бывает непросто даже профессиональным водителям. Запарковать автомобиль без повреждений в условиях ограниченного пространства поможет парковочный радар (он же парктроник).

Что такое парктроник в автомобиле? Радар представляет собой систему из датчиков, крепящихся на бортах автомобиля. Они измеряют расстояние до ближайшего объекта, что позволяет избежать столкновения. Он пригодится, как начинающим водителям, ведь чаще всего у них возникают проблемы с парковкой, так и опытным автолюбителям. Радар парковки позволит «вписаться» даже в небольшое пространство между машинами.

Как работает парктроник? На бортах автомобиля (обычно на переднем и заднем бампере, иногда и по бокам) крепятся датчики, они сигнализируют о расстоянии до препятствия, информация об этом выдаётся на дисплее или в виде звукового сигнала.

Предлагаем рассмотреть устройство и принцип работы парктроника.

Устройство парктроника

Немного про устройство датчика парктроника. Он может быть врезным или накладным, с проводным или беспроводным способом подключения. Беспроводное соединение позволяет не тянуть провода через весь салон, однако и стоят такие устройства куда дороже.

Модели с дисплеем в комплекте, как у ParkAWay E-6W-D, значительно удобнее в использовании. Экран позволяет очно контролировать приближение препятствия.

Принцип работы пактроника

Принцип работы датчика парктроника довольно прост. Закрепленные элементы посылают ультразвуковой импульс. Он отражается от ближайшего препятствия и возвращается обратно. Блок управления определяет время за которое вернулся отраженный сигнал и уже, исходя из этого, рассчитывает и выдаёт информацию о расстоянии до ближайшего объекта. Данные выводятся на дисплей гаджета или в виде звукового сигнала в зависимости от конкретной модели.

Ещё одна функция блока управления – тестирование и самодиагностика работы системы. В случае поломки он подаст звуковой сигнал, говорящий о том, что устройство вышло из строя.

В зависимости от места размещения ультразвуковых элементов радары парковки могут быть передними и задними. Как работает передний парктроник? Передний радар парковки подразумевает расположение датчиков на переднем и заднем бампере, чаще всего в комплекте идёт шесть и более чувствительных элементов, четыре из них устанавливаются сзади, два оставшихся спереди. Принцип его функционирования полностью идентичен работе системы с задним расположением. В некоторых устройствах есть возможность переключения между приёмом сигналов только передних или только задних чувствительных элементов.

Как пользоваться парктроником

Использовать парковочный радар достаточно просто. Важно, чтобы датчики были правильно установлены, точно в вертикальной плоскости, в ином случае устройство может воспринимать асфальт, как препятствие и сигнализировать о нём. В случае, если радар парковки не оснащён экраном (как модель ParkAWay E-4G-ZV), он будет сигнализировать о приближающемся препятствии с помощью звука. Чем оно ближе, тем громче будет звук бипера. Если расстояние достигло критической отметки (то есть 25-30 см), звук становится непрерывным.

Что показывает дисплей парктроника? Это зависит от типа экрана радара. Одними из самых распространенных и недорогих моделей являются устройства, оснащённые светодиодным дисплеем, меняющим цвет (речь идёт, например, о ParkAWay E-4B-SH). Если экран загорается зелёным светом, это сигнализирует о наличии препятствия, по мере приближения к нему, он становится красным. Дополнительно могут отображаться цифры, указывающие расстояние до объекта в метрах. Радары, оснащенные ЖК-экраном, стоят дороже. Дополнительно они могут быть оснащены камерой заднего вида.

Как итог всему вышесказанному, можно сказать, что наиболее приемлемой моделью парковочного радара можно считать вариант с 4-6 датчиками и светодиодным дисплеем.
Удачи на дорогах!

Источник

Парктроник: что это, как работает и какой выбрать

Парковка выполняется на малых скоростях, но от этого не становится легче. Чтобы избежать досадных мелких повреждений кузова, водитель при маневрировании должен чувствовать габариты автомобиля буквально до миллиметра. Роль своеобразной «линейки» в такой ситуации вот уже 40 лет выполняют устройства, которые в России принято называть парктрониками.

Под общим термином «парктроник» скрываются системы, отличающиеся друг от друга как по конструкции, так и по функционалу. Что предпочесть?

Что такое парктроник

Парктроник, который также называют парковочным радаром, — это серийное или опциональное устройство, оповещающее об опасном сближении автомобиля с преградой при движении на малых скоростях. Основными компонентами парктроника являются:

Как работает парктроник

В отличие от металлических curb feelers, известных также как «усы», которые устанавливались на автомобилях прошлого, парктроники используют бесконтактные методы определения расстояния до преграды. В зависимости от модели задние парктроники начинают реагировать на препятствие на удалении порядка 1,5–2,5 м, а передние — 0,8 м. По мере сокращения дистанции частота сигнала оповещения нарастает вплоть до превращения его в непрерывный, а цвет индикаторов (при наличии) меняется с зеленого на желтый и красный.

Кормовые датчики обычно активируются автоматически при включении задней передачи, а передние — на скоростях до 20 км/ч. На автомобилях повышенной проходимости парктроники нередко делают отключаемыми, чтобы при длительном маневрировании в ограниченном пространстве их сигнал не утомлял водителя.

Виды парктроников

Все парктроники решают общую задачу, но это не отменяет их деления на виды по ряду параметров.

По принципу действия

Отсутствие на бамперах характерных кругляшей еще не говорит о том, что на автомобиле не установлен парктроник. По принципу действия сенсоров различают два типа парктроников.

С ультразвуковыми датчиками

В 1982 году система дебютировала на Toyota Corona под названием Back Sonar. Действительно, такое устройство правильнее называть сонаром, поскольку его датчики в отличие от радара излучают не радио-, а звуковые волны, которые отражаются от преграды. Определить расстояние до нее помогает время возврата импульса на датчики. В России наиболее распространены парктроники этого типа.

С электромагнитными датчиками

В 1992 году итальянский физик Мауро дель Синьоре запатентовал EPS, парктроник с металлизированными лентами-антеннами, при подаче тока создающими вокруг бамперов эллиптические электромагнитные поля. Оказавшаяся в этой зоне преграда создает возмущение поля и увеличение его напряжения, нарастающее по мере сокращения дистанции, что фиксирует блок управления. EPS обладает рядом преимуществ перед системами с малым количеством (2–3) ультразвуковых датчиков:

К недостаткам EPS можно отнести то, что устройство реагирует только на изменение расстояния до преграды — причем с небольшой задержкой. Это надо учитывать при начале маневрирования в очень ограниченном пространстве.

По принципу установки

По этому признаку различают три вида парктроников.

Врезные и подвесные

Ультразвуковые датчики могут быть либо врезаны в бамперы, либо закреплены на специальном кронштейне или размещены внутри рамки номерного знака.

Накладные

Ленточные антенны приклеиваются на двухстороннем скотче с внутренней стороны бампера, что позволяет выполнить скрытую установку устройства.

По месту установки

Чаще всего датчики парктроников устанавливают в заднем бампере. Их наличие в переднем особенно оправданно на автомобилях с длинным капотом или очень низкой посадкой водителя. При комбинированной установке понять, какие из сенсоров фиксируют сближение с преградой, помогает разная тональность звуковых сигналов. У некоторых моделей парктроников имеется возможность по ситуации активировать только передние или задние датчики.

По количеству ультразвуковых датчиков

Если в случае EPS в каждый бампер вклеивается всегда по одной ленточной антенне, то для парктроников с ультразвуковыми датчиками существует градация. У недорогих устройств есть два или три сенсора на бампер. Сегодня оптимальной считается схема с четырьмя датчиками, поскольку она позволяет устранить «слепые зоны». Это касается и установки сенсоров в переднем бампере.

По способу подключения датчиков

Ленточные антенны EPS через электрический разъем соединяются с блоком управления. Для ультразвуковых датчиков возможен и беспроводной вариант соединения с ЭБУ по Bluetooth. Несколько более высокая стоимость таких устройств по сравнению с классическими, как правило, компенсируется отсутствием затрат на прокладку проводки между датчиками и блоком управления. Однако следует учесть, что для устойчивой работы беспроводных парктроников в зонах с высокой активностью сторонних электронных систем (например, территория аэропортов) требуется защита от помех. В ее наличии стоит удостовериться при выборе модели такого парктроника.

По типам систем оповещения

На практике эффективность парктроника во многом определяется наглядностью информации, предоставляемой системами оповещения:

В любом случае наличие даже самого простого парктроника лучше, чем его отсутствие: предупрежден — значит вооружен. Надо только помнить, что чувствительность ультразвуковых датчиков могут существенно снизить налипшие на бампер грязь и снег.

Нюансы установки парктроника

В установке парктроника на конкретную модель автомобиля имеется множество нюансов. Основные моменты, на которые необходимо обратить внимание при самостоятельной установке парктроника, следующие:

Подробнее о нюансах установки парктроника в видео:

Источник

Для чего нужен парктроник в автомобиле и как он устроен?

Автоликбез 25 октября 2017

Далеко не каждый шофер способен «чувствовать» габариты транспортного средства и безошибочно подъезжать вплотную к различным препятствиям и другим машинам, что довольно актуально в городских условиях. Помощником в подобной ситуации выступает парковочный радар (парктроник), появившийся в конструкции импортных авто еще в 90-е годы прошлого века. Задача электронного устройства – предотвратить столкновение, подав предупреждающий сигнал о приближении к любому предмету. Что такое парктроник в автомобиле и как он функционирует, читайте в данной публикации.

Как работает парковочный радар?

Парктроник представляет собой сложную электронную систему, состоящую из нескольких основных элементов:

Каждый датчик непрерывно посылает ультразвуковой сигнал, отражаемый поверхностями окружающих предметов. Если препятствие находится на близком расстоянии, прибор улавливает отражение и передает информацию контроллеру блока управления. Последний определяет дальность до препятствия по длине волны и скорости отклика, после чего отдает соответствующую команду звуковому устройству и дисплею.

Как работает парктроник простейшей конструкции:

В некоторых моделях авто неприятный звук зуммера заменен на голосовое оповещение, подсказывающее, сколько метров осталось до столкновения.

В бюджетной версии прибора реализована визуальная индикация посредством простого дисплея, на котором зажигаются полоски различной высоты. Чем ближе поверхность предмета, тем больше на экране вспыхивает полосок. Когда расстояние сокращается до критического, индикация отражается красным цветом.

В процессе езды по улицам города к машине часто приближаются другие участники движения (особенно в пробках). Чтобы не нервировать водителя бесполезным гудением, парктроник активируется после включения задней передачи.

Принцип работы парктроника, основанный на отражении ультразвуковых сигналов, давно используется в радарах дорожной патрульной службы. По длине волны и быстроте отклика прибор вычисляет не только расстояние до объекта, но и скорость движения.

Разновидности систем

Конструкция парктроника, описанная выше, считается устаревшей и примитивной. Два датчика, встроенных в задний бампер, способны «видеть» только сплошные препятствия, находящиеся сзади автомобиля. Объекты в виде столбов и уличных урн, смещенные в сторону от центра машины, приборы могут не обнаружить. Причина – слишком узкий охват пространства позади транспортного средства. Страховка от переднего столкновения отсутствует вовсе.

Поэтому на современных авто устанавливаются следующие виды парковочных радаров:

Примечание. Чтобы звуковые либо голосовые сигналы не отвлекали автолюбителя в процессе движения, реализовано отключение группы следящих приборов, а в некоторых модификациях можно деактивировать один определенный датчик парктроника.

Экран со шкалой не дает водителю четкую картину происходящего позади и впереди транспортного средства. Он индицирует приближение к препятствию и сигнализирует, когда расстояние до поверхности предмета становится опасным. Полную картину позволяет видеть жидкокристаллический дисплей, установленный на центральной консоли многих современных автомобилей.

Изображение дисплей получает как минимум от двух камер, совмещенных с ультразвуковыми датчиками. На картинку накладывается сетка разметки, по которой шофер легко определяет оставшееся до объекта расстояние. Движение задним ходом также сопровождается голосовыми подсказками (функция отключается при необходимости). Парктроник устроен таким образом, чтобы активироваться после перехода на заднюю скорость, во время движения система не функционирует.

Новейшие модификации электронных устройств наделены несколькими дополнительными функциями:

Рекомендации по выбору и установке парктроника

На бюджетных моделях легковых авто производители не предусматривают парковочных радаров. Это не является проблемой для автолюбителя, беспокоящегося о безопасном вождении: парктроник можно купить и смонтировать самостоятельно. Необходимо приобрести установочный комплект, куда входят датчики, небольшой выносной дисплей и электронный блок управления с проводами.

Примечание. Экран в центральной консоли встречается на многих машинах, не оборудованных парковочной электроникой. Для подключения дисплея к контроллеру придется обращаться в дилерский автосервис – сделать это самостоятельно довольно сложно. Проще поставить выносной индикатор.

При выборе парктроника с ультразвуковым принципом действия учтите следующие рекомендации:

Перед монтажом деталей изучите инструкцию и схему, прилагаемую к установочному комплекту. Подготовьте дрель с коронным сверлом, с помощью которого делаются аккуратные отверстия под каждый датчик парктроника. В процессе подключения может понадобиться тестер либо мультиметр для прозвонки проводов.

Наиболее сложный момент – высверливание отверстий и крепление ультразвуковых элементов. В идеале нужно снять бампер, разметить точки крепления с интервалом 30–40 см и выполнить отверстия. Соблюдайте направление сверления снаружи – внутрь, дабы минимально цеплять лакокрасочное покрытие. Затем прикрепите датчики и поставьте обвес на авто.

Следующие шаги – установка индикатора с электронным блоком и прокладка проводов. Размещение указанных элементов индивидуально для каждой марки авто, поэтому единственная рекомендация – закрепите дисплей в удобном месте, чтобы он не мешал обзору, а контроллер запрячьте под торпедо. Проводку размещайте под напольным покрытием.

Источник

Виды, устройство и принцип работы парктроника

Современные автомобили имеют много систем, которые призваны помогать водителю в различных ситуациях. Парковочный радар или парктроник является одной из них.

Что такое парковочный радар

Парковочный радар представляет собой активную систему помощи водителю при парковке. Главную роль в ней играют ультразвуковые датчики. Парктроник появился в начале 90-х годов и изначально устанавливался на автомобилях премиум-класса.

В условиях городской среды такая система очень помогает водителям. Можно просто не увидеть при парковке урну, высокий бордюр или оставленную тележку. Парктроник видит эти препятствия и своевременно предупреждает о них водителя.

В систему парковочного радара могут входить:

Как работает парктроник

Датчики обычно устанавливаются на заднем бампере. Но сейчас все чаще их можно встретить и в переднем. Ультразвуковые сенсоры фиксируют препятствия в радиусе от 0,2 до 2 метров. При наличии какой-либо преграды подается звуковой сигнал или выводятся данные на дисплей в салоне автомобиля.

Работу ультразвуковых датчиков можно сравнить с эхолотом. Поддаваемый сигнал отражается от препятствия и возвращается обратно. Система анализирует длину волны и определяет расстояние до объекта. Все это происходит очень быстро.

В зависимости от комплектации система может оповещать водителя разными способами.

Самый просто способ – подача пульсирующего сигнала. Чем ближе преграда, тем интенсивнее и громче будет сигнал. При максимальном сближении он становится непрерывным.

В более продвинутых моделях используется визуальный индикатор или дисплей в салоне. Расстояние отражается в виде делений, цифр или изображения на экране.

В самых дорогих модификациях парктроники работают вместе с камерой заднего вида. На экран выводится изображение автомобиля, его траектория, скорость и объекты вокруг.

Количество датчиков

Системы могут отличаться по количеству сенсоров и их расположению. Чем их больше, тем корректнее и правильнее будет информация. В системах парктроников их может быть от 2 до 8 штук.

В самых бюджетных вариантах устанавливаются только два датчика. Стоимость такой комплектации значительно ниже. Но два сенсора не могут охватить все пространство и увидеть некоторые низкие или тонкие предметы. У них есть своя «мертвая зона».

Самым распространённым вариантом является система с четырьмя датчиками на заднем бампере автомобиля. Такое количество является оптимальным по стоимости и качеству обнаружения. На подъезжающие сзади автомобили система не будет реагировать. Задние парктроники активируются при остановке и включении задней передачи.

В системах с шестью сенсорами четыре ставятся сзади и два спереди. Передние датчики также помогают обнаружить посторонние предметы.

Восемь датчиков имеют самые дорогие и подвинутые модели. Они сканируют пространство с обеих сторон автомобиля. Чтобы не надоедать водителю постоянным писком, система включается только после нажатия тормоза. Так радар понимает, что сейчас будет маневр назад. После 20 секунд система отключается самостоятельно. Передний парктроник обычно работает независимо от заднего и управляется по датчику скорости. При скорости меньше 20 км/ч передние парктроники отключаются.

Виды парктроников

Ультразвуковые

Самая распространенная система парковочных радаров, принцип работы которой был описан выше. Работает за счет сканирования пространства ультразвуковыми волнами.

Электромагнитный парктроник (ленточный)

Этот вид парктроников создает электромагнитное поле, которое также действует как радар. Представляет собой металлизированную ленту. Она крепится к задней стороне бампера или багажника. С внешней стороны ничего не видно. Не нужно сверлить отверстия в бампере. Ленточный парктроник может определить объект на расстоянии от 5 см, а ультразвуковой – от 20 см. Также ему не мешает грязь.

Но на электромагнитный радар могут повлиять другие источники электромагнитного излучения. В городе это может происходить довольно часто. Также нельзя понизить или повысить чувствительность такого радара. Ультразвуковые датчики могут определить размер и местоположение препятствия, а электромагнитный такого не может сделать, так как он один.

Беспроводной парктроник

Беспроводные датчики посылают радиосигнал на блок управления. Это более современная система, которая становится все более популярной. Технология удобна тем, что не нужно прокладывать провода от каждого сенсора.

Способы установки

Самым действенным и правильным способом установки считается монтаж системы непосредственно в бампер автомобиля. Достаточно просверлить отверстия и закрепить компоненты. Расстояние между отверстиями рекомендуется оставлять 30-40 сантиметров. Остается закрепить их, провести проводку и соединить с блоком управления и индикатором. Сами датчики небольшого размера диаметром чуть больше 1 см. Имеют цилиндрическую форму черного или металлического цвета.

Есть варианты, которые приклеиваются к поверхности бампера. Не самый популярный способ, так как со стороны выглядит не очень эстетично. Также при мойке или тряске они могут просто отклеиться. Плюсом такого способа является его дешевизна и доступность.

Можно ли красить датчики

Если парктроник был установлен самостоятельно, то сенсоры могут выделяться на фоне бампера. Возникает вопрос – можно ли красить парктроники? Ответ – можно. Только делать это рекомендуется один раз, и соблюдать технологию покраски. Тонкий слой краски не повлияет на работу. Датчик воспримет слой как собственную поверхность. Конечно, если покрасить кисточкой толстым неровным слоем, то он может работать некорректно.

Особенности эксплуатации

Парктроник может некорректно работать при следующих условиях:

Также следует помнить, что некоторые объекты система может просто не заметить. Это касается тонких предметов типа троса, проволоки, цепи, крупной решетки и т.д. Также датчики не видят ямы, неровности, канализационные люки и подобное.

Бывает так, что какой-то сенсор вышел из строя, а остальные работают. При этом образуется мертвая зона обзора. Проверить работоспособность датчиков можно в сервисном центре или мультиметром самостоятельно.

Преимущества и недостатки парковочного радара

Как и любая другая система автомобиля парктроники имеют свои плюсы и минусы. Водителям следует знать о них.

Безусловно, парковочный радар – это полезная вещь. Есть свои условия эксплуатации, но в целом система помогает успешно парковаться водителям любого уровня и квалификации.

Источник

77. Что такое парктроник и как он работает?

Парковочный радар, также известный как, Акустическая Парковочная Система (АПС), или Ультразвуковой датчик парковки — вспомогательная парковочная система, устанавливаемая на некоторых автомобилях. Слово радар в названии является, строго говоря, некорректным, так как устройство использует не радио-, а звуковые волны. Таким образом, корректно называть подобные устройства не радарами, а сонарами.

Система использует ультразвуковые датчики, врезанные в переднем и заднем бамперах для измерения дистанции к ближайшим объектам. Парктроник посылает ультразвуковые сигналы, если они встречают на своем пути препятствие, то отражаются и возвращаются назад. Датчик улавливает отраженную волну, и посредством звукового сигнала информирует водителя. В некоторых вариантах исполнения парктроник отображает информацию о дистанции на ЖК дисплее, встроенном в приборную панель, прикреплённом на торпедо, или встроенном в зеркало заднего вида.

Когда расстояние до препятствия сокращается, предупреждающий сигнал увеличивает частоту. Первые звуки он издаёт при приближении к препятствию на 1,5-2 метра, а при опасном сближении с препятствием (вплоть до 20-40 см) звуковой сигнал становится непрерывным.

Если вы используете парктроник, то существенно снижаете вероятность столкновения с препятствием или другим автомобилем во время парковочных маневров, что особенно важно в городском хаосе автомобильного движения. Вы сможете почувствовать полный контроль над движением вашего автомобиля, и не будете так уставать при парковке в ограниченных условиях.

Еще одно место, где парктроники могут оказать ощутимую пользу – это городские автомобильные пробки. Множество очень близко расположенных автомобилей, нервозное состояние водителей, медленный поток, все это, как правило, приводит к столкновениям. При использовании парктроника, вы сможете с уверенностью пройти сквозь любую автомобильную пробку целым и невредимым. Но иногда, при длительном движении в пробке, постоянные сигналы парктроника могут раздражать. Для таких случаев предусмотрена возможность отключения парктроника.

Источник

Что такое парктроник и насколько он необходим

У большинства новых автомобилистов, которые совсем недавно сели за руль и первое время не чувствуют габаритов машины, имеются проблемы с парковкой. Значительно облегчить такую задачу помогает датчик парковки (парктроник). Давайте детально разберемся, что же это за датчик и как он работает.

Парктроник значительно облегчает жизнь не только новичкам, но и опытным автомобилистам.

Значение и принцип работы

Парктроник (парковочный радар) – устройство для парковки, предназначенное для звуковой и световой сигнализации водителя о приближении к препятствию. Также датчик определяет расстояние от бампера до преграды.

Принцип работы: в бампер устанавливаются датчики испускающие ультразвуковые сигналы, которые ударяются о любую преграду и возвращаются обратно к датчику. В электронном блоке происходит расчет времени, за которое сигнал вернулся назад, на основании полученных данных определяется расстояние до препятствия. При сокращении дистанции до преграды предупреждающий сигнал увеличивает частоту. В зависимости от настроек первое оповещение происходит на расстоянии 1-2 метра. При опасном сближении (10-40 см, в зависимости от модели) сигнал становится непрерывным.

Что такое вакуумный усилитель тормозов и как он работает — узнайте в этом материале.

Предпочитаете серьезные автомобили для харизматичных водителей? Обратите внимание на совместное детище Мерседес и Майбах — Mercedes-Maybach G650 Landaulet.

Основные элементы, входящие в комплект устройства:

[stextbox более современных моделях датчики могут измерять температуры воздуха за окном, а также имеется озвучка человеческим голосом.[/stextbox]

Виды парктроников

Существует большое количество разновидностей, отличающихся количеством датчиком и их расположением. Количество датчиков бывает: два, четыре, шесть и восемь. Однако оптимальным считается формула 4*2 (где 4 устанавливают в задний бампер, а 2 в передний).

Самая простая система – это два датчика, установленные в задний бампер. Активация происходит при включении передачи заднего хода.

К числу более распространенных и функциональных стоит отнести расположение 4 датчиков, установленных в задний бампер на расстоянии приблизительно 30-40 см друг от друга. Такой метод установки позволяет исключить возможность появления «мертвых зон».

Рассмотрим виды парковочных радаров, представленные на сегодняшний день:

Среди огромного выбора производителей хотим отметить, что при покупке лучше воздержатся от дешевых товаров, так как они могут недостаточно долго и правильно работать. Они могут не видеть низкие препятствия, что приведет к повреждению бампера. При выборе лучше обратится к профессионалам, которые вас проконсультируют и подберут конкретно под ваши запросы.

[stextbox однозначно, сколько стоит парктроник, достаточно сложно, ведь цена будет варьироваться от количества датчиков и компании изготовителя.[/stextbox]

Правила пользования парктроником

Зачастую работа парктроника начинается автоматически с запуском двигателя. Система производит диагностику и переходит в спящий режим. Задние датчики активируются как только вы включаете заднюю передачу, а передние при нажатии на педаль тормоза.

Хоть система и призвана помогать автомобилистам, не стоит полностью на нее полагаться, также необходимо не забывать про бдительность. Существует ряд факторов, в связи с которыми парковочный радар может не сработать, а именно:

Также есть вероятность выдачи ложных сигналов в некоторых случаях:

Система не способна обнаружить открытые колодцы, провалы в дорожном покрытии, острые предметы и прочие небезопасные объекты, которые находятся вне поля обнаружения датчиков. Для вашей безопасности не стоит забывать про внимательность на дороге.

Способы крепления датчиков

Существует два вида датчиков: врезные и накладные.

Для установки врезных необходимо разметить и просверлить отверстия в бампере. В зависимости от количества датчиков, расстояние между ними должно быть одинакового размера. В просверленные места устанавливаем датчики. Такой способ является самым распространенным и популярным среди автомобилистов.

Накладные датчики достаточно просты в установке. Главным преимуществом которых является легкость в установке, для этого потребуется всего лишь приклеить их к бамперу. Однако некоторые автомобилисты скептически относятся к такому методу, они считают, что датчики могут отклеиться при мойке под высоким давлением.

Установка парктроника

С ростом популярности парковочного радара, во многих автосалонах при покупке автомобиля предлагают услуги по его установке (если в модели изначально не предусмотрен). Можно воспользоваться услугами специалистов, а также установить самостоятельно.

Смотрите, как происходит установка парктроника своими руками (видео):

Давайте рассмотрим второй вариант. На первый взгляд, когда вы увидите кипу проводов, предохранителей, датчиков и прочих элементов, может показаться, что самостоятельная установка достаточно сложная. На самом деле все намного проще, чем может показаться. Установка парктроника своими руками выглядит следующим образом:

[stextbox так происходит процесс установки парктроника, а из расходных материалов нам потребовалась только изолента и свободное время. На СТО цена парктроника с установкой будет варьироваться от выбранной модели. Самый простой парктроник стоит около 1200 рублей, примерно в такую же сумму может обойтись и его установка. Что касается полноценных парковочных систем, то их установка едва ли будет меньше 3 тысяч рублей при условии покупки системы в этом же центре.[/stextbox]

Подводя итог необходимо отметить огромную пользу парктроника. Он помогает нам с легкость припарковаться в тесных и ограниченных пространствах без вреда для автомобиля, ведь бывают случаи, когда плохой обзор заднего вида может привести к столкновениям с разного рода препятствиями.

Источник

Что такое парктроник в автомобиле и почему он так популярен?

А вы знаете, что такое парктроник в автомобиле? Parking sensor — это парковочный радар, функционирующий с помощью бесконтактных датчиков (ультразвуковых или электромагнитных). Его главная задача – в условиях ограниченного пространства не допустить столкновения автомобиля с препятствиями. Подробнее про принцип работы – ниже в статье.

Что такое парктроники и для чего они нужны?

Начнем по порядку! Вы, например, знали, что не совсем корректно называть эту систему «парктрониками»? На самом деле, «Parktronic» – это название парковочного оборудования на автомобилях Mercedes-Benz. Просто в русском языке оно стало именем нарицательным, примерно, как Pampers или Xerox для подгузников и копировальной техники.

Но, вернемся к нашим баранам: что такое парктроник в машине –это комплекс ультразвуковых или электромагнитных датчиков с системой оповещения, позволяющий водителю управлять машиной в условиях тесной локации. Если выразиться просто — это оборудование, которое оперативно сигнализирует об опасном сближении автомобиля с препятствием, например, во время парковки или маневрирования в слепой зоне. Если еще проще – это маленькие бесконтактные метки на заднем и переднем бамперах, которые отчаянно пищат при попытке водителя задеть сторонние объекты кузовом (забор, столб, бордюр, другой автомобиль и т.д.).

Звук, конечно, издают не сами парктроники, а динамики, встроенные в электронный блок системы. Последний включает модуль управления и индикации.

Рассмотрим, что входит в комплект парктроников:

Парктроники выглядят, как маленькие круглые метки (цилллиндры), размещенные в нижней части передней и задней части кузова. Они совершенно не привлекают внимания и не портят внешний вид автомобиля.

Принцип работы

Продолжаем изучать парктроники — мы выяснили, что это такое, и сейчас обсудим, как они работают.

Все просто: автомобиль начинает парковочные действия, а система датчиков звуком реагирует на сближение с препятствиями в слепых зонах. При этом, чем ближе вы подъезжаете к преграде, тем чаще пищит динамик, переходя, в конце концов, на непрерывный сигнал. Если комплект оснащен дисплеем, на нем в это время отображается расстояние до объекта.

Парковочный радар включается автоматически, при переводе коробки передач в режим движения задним ходом. Если метки присутствуют и на переднем бампере, модуль начнет работать при снижении скорости движения менее 20 км/ч.

Откуда система берет информацию об окружающих автомобиль объектах? Главными элементами здесь, разумеется, являются датчики различного вида. Их может быть 2, 4, 6 или 8. Крепятся они, как впереди, так и сзади, при этом, если передних меток может и не быть, то задние обязательны.

Мы рассказали, что это такое, задние и передние парктроники в автомобиле, пояснили, каков принцип их работы. Далее, кратко озвучим разновидности.

Парктроники классифицируют по разным признакам:

За и против парковочных радаров

Нужен ли парктроник, конкретно, вам, можете решить только вы сами. Система очень удобная. Не без недостатков, но с массой преимуществ. Давайте рассмотрим, чем полезен парковочный радар, и стоит ли на него полагаться во всех дорожных ситуациях, без исключения. Это поможет определиться, что лучше выбрать парковочные датчики или камеру заднего вида для авто.

Плюсы:

Минусы:

Словом, использовать эту опцию, безусловно, удобно, но отдавать ей вожжи полностью – нельзя. Для чего нужен парктроник для автомобиля, спросите вы, если у него так много факторов, вызывающих ложные сигналы? Для того, чтобы водители ездили, и не расслаблялись! Как говорится, доверяй, но проверяй!

На этом у нас все. Мы рассказали, что означает парктроник для авто, ну, а нужен ли он вам, решайте сами! На наш взгляд, плюсы более весомы. По крайней мере, однажды начав пользоваться такой системой, вы вряд ли захотите от нее отказаться!

Источник

Парктроник

Одним из самых сложных заданий для новичка-водителя является параллельная парковка в ограниченном пространстве городской улицы. Очень сложно первое время привыкнуть к габаритам автомобиля, к тому же не всегда можно увидеть в зеркалах заднего вида, что делается перед задним бампером автомобиля.

Однако, если ваша машина оснащена камерами заднего вида или парктрониками, то задача значительно облегчается.

Так что же такое парктроник?

Парктроник — это устройство для парковки, ультразвуковой радар, который сканирует пространство за вашим автомобилем и оповещает о приближении к препятствию. Кроме того, парктроник определяет расстояние до препятствия. Парктроник обладает звуковыми и световыми сигналами, которые вы обязательно услышите и увидите на дисплее устройства, как только расстояние до преграды станет критическим.

Парктроник (парковочный радар) не обязательно устанавливают только на заднем бампере. Есть устройства, сканирующие пространство и перед машиной. Те водители, которые предпочитают автомобили класса выше среднего, знают, что длинный капот значительно ограничивает обзор непосредственно перед автомобилем.

Принцип работы парктроника, такой же, как и у обычного радара или эхолота. В бампер устанавливаются датчики, которые испускают ультразвуковые сигналы. Затем этот сигнал отбивается от любой поверхности и возвращается назад к датчику. В электронном блоке измеряется время, за которое сигнал вернулся, и на основании этого определяется расстояние до преграды.

Устройство парковочного радара

Парктроник — это одна из систем безопасности автомобиля, которая может идти как в комплектации, так и устанавливается в качестве дополнительной опции.

Основными его элементами являются:

Более современные модели парктроников отличаются расширенным функционалом, например датчики могут измерять температуру воздуха за окном, кроме того они могут быть объединены с камерами заднего вида, и изображение будет выводиться на дисплей.

В некоторых моделях имеется озвучка человеческим голосом, а на экране показывается оптимальная траектория движения.

Датчики и их количество

Точность данных во многом зависит от количества врезных датчиков парковочного радара. В автомобильных магазинах можно найти системы с самым разным их количеством.

Наиболее распространенная — четыре датчика, которые устанавливаются в задний бампер и два в передний. Такой вариант оптимально подходит для большого города, где постоянно есть пробки и часто машины стоят в них буквально бампер к бамперу.

В наиболее продвинутых моделях парктроников с такой компоновкой есть возможность отключения передних или задних датчиков.

Самыми первыми появились радары с двумя датчиками. Их можно приобрести и сегодня, но мы бы не рекомендовали, потому что будут образовываться мертвые зоны из-за чего объекты малой толщины, например парковочные столбики, радар не заметит.

Три или четыре датчика, которые устанавливаются в задний бампер — это хороший и недорогой вариант. Мертвые зоны исключаются и вы сможете спокойно парковаться даже на самой узкой улочке, заставленной автомобилями.

Наиболее дорогими являются парктроники из восьми датчиков — по четыре на каждом бампере. С такой системой вы будете защищены от случайных столкновений с любыми видами препятствий. Хотя конструктивные особенности некоторых моделей автомобилей не позволяют устанавливать такое количество датчиков на бампер.

При установке датчиков используют два способа крепления:

Индикация

Самые первые парктроники оснащались исключительно бипером, который начинал пищать, как только водитель переключался на заднюю передачу. Чем ближе автомобиль подъезжал к препятствию тем более высокой становилась частота звука. К счастью звук сегодня можно регулировать или полностью отключать, ориентируясь исключительно по светодиодному или цифровому дисплею.

Светодиодные индикаторы могут быть двух видов:

Продвинутые варианты могут составлять целый план-схему того, что происходит перед или за вашим автомобилем.

Ну и самый дорогой на сегодня вариант — индикация непосредственно на лобовом стекле. Это очень удобно, поскольку не нужно отвлекаться от панели приборов. Также довольно прогрессивными являются образцы, совмещенные с камерами — изображение выводится прямо на дисплей и вам можно забыть о зеркалах заднего вида.

Кстати, в этой статье вы узнаете как выбрать парктроник.

Как пользоваться парктроником?

Обычно парктроник включается вместе с началом работы двигателя. Система проводит самодиагностику и успешно переходит в спящий режим или полностью отключается.

Задние датчики активизируются как только вы переключаетесь на реверс. Сигналы начинают подаваться после обнаружения препятствия на расстоянии от 2,5 до 1,5 метра — в зависимости от модели и ее характеристик. Время между испусканием сигнала и его приемом составляет 0,08 секунды.

Передние датчики активизируются при нажатии на тормоз. Часто водители их отключают, потому что в пробках они постоянно будут извещать вас о приближении к другим автомобилям.

При использовании парктроника не следует на них полностью полагаться. Как свидетельствует практика, наличие парковочного радара притупляет бдительность.

А ведь они могут и ошибаться:

Кроме того парктроники бессильны перед канализационными люками, ямами, наклонными поверхностями (сигналы от них отобьются совсем в другом направлении).

Дешевая модель может не заметить кота, собаку, ребенка. Поэтому используйте парктроники только как вспомогательное средство и не теряйте бдительность. Запомните, что ни один прибор не сможет вас на сто процентов уберечь от потенциальной опасности.

Видео о том как работает парктроник.

Источник
