Потенциометр что это

Принцип работы потенциометра

Вам когда-либо приходилось регулировать что-либо с помощью ползунков или поворотных ручек? Уровень громкости аудиосистемы, режим работы пылесоса, амплитуду частот эквалайзера?

Вам когда-либо приходилось регулировать что-либо с помощью ползунков или поворотных ручек? Уровень громкости аудиосистемы, режим работы пылесоса, амплитуду частот эквалайзера? Или, возможно, Вы – более продвинутый пользователь, который занимается подстройкой параметров электронных плат? В любом из этих случаев Вам довелось иметь дело с потенциометрами.

Обычный потенциометр осуществляет полное перемещение регулируемой точки за один оборот регулировочного винта. Такие потенциометры дешевы и просты в изготовлении. Однако, в некоторых ситуациях их точность не отвечает поставленным задачам. Тогда на помощь приходят многооборотные потенциометры.

Многооборотный потенциометр – это резистор, в котором полное перемещение регулируемой точки происходит за определенное количество оборотов винта, что значительно повышает точность регулировки. Например, повернув ручку однооборотного потенциометра номиналом 10 кОм на пол-оборота, Вы измените сопротивление на 5000 Ом, что при допуске в 10% даст погрешность в 500 Ом. Многооборотный потенциометр на 10 оборотов с тем же номиналом и допуском при таком повороте даст погрешность всего в 50 Ом, что составляет всего 0.5% от номинала.

Кроме того, с развитием технологий потенциометры эволюционируют: появились цифровые потенциометры, представляющие собой специальную микросхему. В зависимости от конкретного назначения они могут иметь различные варианты корпуса, процент допуска, линейное либо логарифмически меняющееся сопротивление. Понимание принципа действия потенциометра необходимо, ведь мы взаимодействуем с ними каждый день, они окружают нас постоянно – почти каждый электронный прибор так или иначе содержит этот элемент.

Если вы испытываете трудности с подбором электронных компонентов, обращайтесь к нашим менеджерам за консультацией по телефону: 8 800 555-84-55, при помощи электронной почты: info@dip8.ru или посредством онлайн-консультанта. Специалисты DIP8.ru помогут разобраться в каталоге потенциометров и найдут необходимый элемент по указанным техническим характеристикам.

Также обратите внимание! На наш склад поступили новые модели потенциометров:

Источник

Потенциометры. Виды и устройство. Работа и особенности

Потенциометры — это регулируемые делители напряжения, которые предназначены для регулирования напряжения при неизменной величине тока, и выполненные по типу переменного резистора.

Устройство и работа

На выводы резистивного элемента подается напряжение, которое предполагается регулировать. Подвижный контакт является регулирующим элементом, который приводится в действие вращением ручки. От подвижного контакта снимается напряжение, которое может находиться в диапазоне от нуля до наибольшей величины, равной входному напряжению на потенциометр, и зависит от текущей позиции подвижного контакта.

Потенциометр действует по типу переменного резистора, однако выполняет функции делителя напряжения. Его резистивный компонент представляет собой два резистора, которые соединены последовательно. Положение скользящего контакта является определяющим в определении отношения величины сопротивления 1-го резистора ко 2-му.

Наиболее популярным стал переменный однооборотный резистор. Он широко применяется в радиотехнике в качестве регулятора громкости, и в других устройствах. При изготовлении потенциометров применяются разные материалы для изготовления резистора: металлическая пленка, токопроводящий пластик, проволока, металлокерамика, углерод.

Виды и особенности

Потенциометры классифицируются по типу изменения сопротивления, типу корпуса устройства и другим различным признакам, и параметрам.

Основное разделение потенциометров.

По характеру изменения сопротивления:

По типу корпуса потенциометра:

Скользящий элемент может поворачиваться на один оборот, а точнее, около 270 градусов. На полный оборот поворот невозможен, так как на остальной части сектора поворота размещены клеммы контактов. Наиболее популярными однооборотные переменные резисторы стали в устройствах, не требующих для регулировки более одного оборота.
— Многооборотные.

Подвижный контакт имеет возможность выполнять несколько оборотов для увеличения точности регулирования параметра. Такие переменные резисторы обычно оснащены винтовым или спиральным резистивным элементом, применяются в устройствах, требующих повышенной точности разрешения и регулировки. Многооборотные модели чаще всего используют в виде подстроечных сопротивлений на монтажной плате.
— Сдвоенные.

Включают в себя два переменных резистора, расположенных на одной оси. Это дает возможность выполнять регулировку параллельно двух сопротивлений. В таких моделях наиболее популярно использование сопротивлений с логарифмической и линейной зависимостью. Они применяются в стереорегуляторах усилителей звука, радиоприемниках и других приборов, требующих регулировки одновременно двух отдельных каналов.

Одинарный линейный потенциометр служит для устройств аудиоаппаратуры. Такие модели выполняют из токопроводящего пластика для повышения качества изделия, используются для регулировки одного канала.
— Линейный двойной.

Такая модель способна регулировать сразу два отдельных канала. Часто применяется для настройки стереофонической аппаратуры в профессиональных аудиоустройствах, требующих управления двумя каналами.
— Ползунковый многооборотный.

Его конструкция включает в себя шпиндель, который преобразует вращательное движение в прямолинейное поступательное перемещение ползунка по сопротивлению. Он применяется в местах, где необходимо повышенное разрешение и точность. Такая модель устанавливается для подстройки параметров на монтажной плате.

Также разделяют на:

По назначению делятся:

Сопротивления проволочных образцов выполняются из константановой или манганиновой проволоки, которая намотана на стержень, изготовленный из керамики. Такие модели резисторов изготавливают на мощность более 5 ватт.

Тонкопленочные резисторы включают в себя сопротивление из пленки, которая нанесена на диэлектрическую пластину, похожую на подкову. По ней передвигается ползунок, который связан с выходным контактом. Эта пленка образована слоем углерода, лака или другого токопроводящего материала.

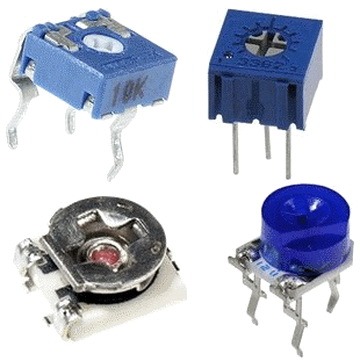

Подстроечные резисторы предназначены для однократной подстройки значения сопротивления. Например, они используются в обратной связи импульсных блоков питания. Такие модели имеют компактные размеры, и спроектированы для профилактических или предварительных настроек устройств. После этого их чаще всего не трогают, оставляют с одной настройкой. Поэтому такие образцы не имеют высокой надежности и прочности, в отличие от переменных резисторов.

Переменные резисторы способны функционировать длительное время и большое число циклов регулировки.

Такие образцы потенциометров имеют повышенную стойкость к износу, в отличие от подстроечных. Переменные резисторы используются в качестве потенциометров в таких устройствах, где требуется настройка громкости звучания акустической системы, либо точная настройка температуры какого-либо устройства.

Потенциометры марки СП-1 на металлическом корпусе имеют вывод для подключения к общему корпусу устройства для защиты от помех.

Резисторы для подстройки марки СПЗ – 28 не имеют металлического корпуса, и его защитой будет корпус прибора, в котором установлен резистор. Внутренняя часть переменных резисторов аналогична, однако внешне они выглядят по-разному. Резисторы переменного типа оснащены надежной металлической или пластмассовой ручкой, которая соединена с ползунком.

Резистор, предназначенный для подстройки, не имеет такой ручки, и регулируется с помощью отвертки. Она вставляется в регулировочный паз механизма, который соединен с ползунком.

На электрических схемах потенциометры чаще всего изображают в виде постоянного резистора, имеющего регулирующий отвод со стрелкой. Она является символом подвижного контакта прибора.

При изображении в схеме реостата применяется изображение в виде прямоугольника, пересеченного наискось стрелкой. Это обозначает, что в работе задействовано два контакта: один – регулирующий, другой – один из двух крайних выводов.

Подстроечный резистор обозначают без стрелки, а контакт регулировки показывают тонкой линией.

Потенциометры с выключателем. Некоторые образцы потенциометров объединяют в одной конструкции две функции: потенциометра и выключателя. В регуляторе громкости такая конструкция очень удобна, особенно в переносном радиоприемнике. Повернув ручку, подключается питание, далее сразу происходит настройка громкости. Выключатель не соединен с цепью резистора, и имеет отдельную цепь. Однако он находится в одном корпусе с потенциометром.

Для примера можно показать такие марки переменных резисторов:

Существуют также неразборные резисторы для подстройки марки СП4 – 1. Они заливаются эпоксидным компаундом, и служат для устройств военного применения. Резисторы марки СП3 – 16 предназначены для вертикальной установки на монтажную плату.

Металлокерамические потенциометры используются при производстве бытовых устройств. Их припаивают на плату для подстройки некоторых параметров. Мощность таких компактных резисторов достигает 0,5 Вт.

Резисторы с сопротивлением из лаковой пленки СП3-38 имеют открытый корпус. Они не защищены от пыли и влаги, имеют мощность менее 0,25 Вт.

Такие модели необходимо регулировать отверткой из диэлектрического материала, чтобы не допустить случайного замыкания. Подобные резисторы простой конструкции популярны в бытовой технике и электронике, особенно в источниках питания мониторов.

Герметичные потенциометры для подстройки оснащены защитным корпусом. Регулировка осуществляется диэлектрической отверткой. Они имеют повышенную надежность, так как на контактную дорожку не попадает влага и пыль.

Тороидные охлаждаемые переменные резисторы СП5 – 50М обладают достаточно мощным сопротивлением, имеют вентиляционные отверстия для охлаждения. Намотка проводника выполнена по форме тороида. Скользящий контакт перемещается по нему при вращении ручки с помощью отвертки.

В телевизионных приемниках еще встречаются высоковольтные виды подстроечных резисторов НР1-9А. Их величина сопротивления равна 68 мегом, мощность 4 Вт.

Они представляют собой набор резисторов из металлокерамики, собранные в одном корпусе. Стандартное рабочее напряжение для такого резистора равно 8,5 киловольт, наибольшее напряжение 15 киловольт.

Источник

Потенциометры. Виды и устройство. Работа и особенности

Устройство и принцип действия потенциометра

Потенциометр состоит из следующих элементов, указанных на схеме:

Потенциометр (переменный резистор) оснащён ручным управлением. По центральной оси выводится ручка, при повороте которой можно изменить положение ползунка. Потенциометры Meyertec встроены в пластиковый корпус для монтажа в отверстие 22,5 мм.

Принцип действия потенциометра заключается в следующем. При механическом повороте ручки ползунок передвигается по плоскости подковы с резистивным веществом. Вследствие этого сопротивление изменяется между выводом 3 и выводами 1 и 2. Если на выводы 1 и 2 подать ток, то между ними и выводом 3 получается выходное напряжение. Таким образом потенциометр выполняет функции делителя напряжения.

Видео

Потенциометр и реостат: в чем разница

РТ рассмотрим подробно, так как в процессе раскроются и свойства потенциометров. Итак, тот же переменный резистор можно монтировать на схему по двум вариантам, создается два режима:

«Потенциометр» и «реостат» это просто разные варианты включения одного и того же переменного резистора в схему, соответственно, последовательно или параллельно. Обе детали работают именно с R, U, I. Но пропорциональность изменений разная, в первом случае в большей мере регулируется напряжение, во втором — ток.

Реостат имеет два выхода, потенциометр — три (если применяется как первый, то подключают только два контакта). То есть РС включается в схему как обычный резистор. Оба не поляризованные, могут работать в обратном порядке.

ПТ и РС подключаемые по-разному. Второй, в отличие от первого, обычно прибор промышленный или на мощном оборудовании. В некоторых школах проводили уроки с реостатом, поэтому его форму может кто-то и помнит: габаритная керамическая трубка с нихромовой обмоткой и ползунком на среднем выводе, который никуда не подключается. РС имеет большую мощность (пропускает мощный ток) и малое сопротивление (до десятков Ом). Имеет значительную индуктивность, что учитывают в ВЧ приборах.

Делители напряжения обычно маломощные, поэтому на роль РС они редко подходят, переменники до 10 Вт при производстве позиционируются как первые, от 10 Вт — как вторые.

Переменник как реостат

РС изменяет общее сопр. цепи — тут важно именно это свойство, оно используется в полном наиболее эффективном виде для управления (ограничения) током.

В схему включается только последовательно: так включенный переменник называется реостатом (это режим работы).

Можно сделать представление схемы как таковой, состоящей из двух обычных резисторов, включенных последовательно, то есть ползунок делит катушку РС на указанные элементы. Осуществляя регулировку R уменьшают/увеличивают параметры этих резисторов и, соответственно, тока на цепи.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

Маркировка группы по технологии изготовления и материалу:

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

Виды и особенности

По характеру изменения сопротивления:

По типу корпуса потенциометра:

Скользящий элемент может поворачиваться на один оборот, а точнее, около 270 градусов. На полный оборот поворот невозможен, так как на остальной части сектора поворота размещены клеммы контактов. Наиболее популярными однооборотные переменные резисторы стали в устройствах, не требующих для регулировки более одного оборота. — Многооборотные.

Подвижный контакт имеет возможность выполнять несколько оборотов для увеличения точности регулирования параметра. Такие переменные резисторы обычно оснащены винтовым или спиральным резистивным элементом, применяются в устройствах, требующих повышенной точности разрешения и регулировки. Многооборотные модели чаще всего используют в виде подстроечных сопротивлений на монтажной плате. — Сдвоенные.

Включают в себя два переменных резистора, расположенных на одной оси. Это дает возможность выполнять регулировку параллельно двух сопротивлений. В таких моделях наиболее популярно использование сопротивлений с логарифмической и линейной зависимостью. Они применяются в стереорегуляторах усилителей звука, радиоприемниках и других приборов, требующих регулировки одновременно двух отдельных каналов.

Одинарный линейный потенциометр служит для устройств аудиоаппаратуры. Такие модели выполняют из токопроводящего пластика для повышения качества изделия, используются для регулировки одного канала. — Линейный двойной.

Такая модель способна регулировать сразу два отдельных канала. Часто применяется для настройки стереофонической аппаратуры в профессиональных аудиоустройствах, требующих управления двумя каналами. — Ползунковый многооборотный.

Его конструкция включает в себя шпиндель, который преобразует вращательное движение в прямолинейное поступательное перемещение ползунка по сопротивлению. Он применяется в местах, где необходимо повышенное разрешение и точность. Такая модель устанавливается для подстройки параметров на монтажной плате.

Модификации

Точнее узнать, потенциометр, что это такое, поможет обзор некоторых моделей устройства. Для начала рассмотрим модификацию Skal. В этой серии особой популярностью пользуются модели под индексом 103, 105, 107.

Краткое описание устройств:

Основное разделение потенциометров:

а) характер изменения сопротивления:

б) типа корпуса:

— монтажные (под пайку на плату);

— оборотные стационарные (размещаемые на корпусе );

— ползунковые (линейные);

Конструкция потенциометра

Потенциометр чаще всего имеет 3 вывода: два вывода соединены друг с другом путем постоянного сопротивления, третий вывод имеет подвижной контакт, который перемещается по поверхности постоянного сопротивления.

Как выбрать потенциометр

Главную роль при выборе потенциометра играет номинал его полного сопротивления – это уровень сопротивления между неподвижными контактами. Выбирать потенциометр следует опираясь на номинал внешнего переменного резистора, указанный в руководстве по эксплуатации конкретного прибора. Например, для преобразователей частоты ОВЕН ПЧВ1, ПЧВ2, ПЧВ3 используются потенциометры номиналов 1 кОм, 5 кОм, 10 кОм., для регуляторов мощности Meyertec DRU3-125/150/200 — 10 кОм.

В некоторых случаях необходимо принять во внимание и другие параметры, а именно:

Почему это важно? При работе оборудования в закрытом пространстве потенциометр не должен перегреваться.

При работе с преобразователями частоты и регуляторами мощности ток в потенциометрах Meyertec небольшой, тепловые потери незначительные, поэтому отводить тепло не требуется.

Важно! Перед пуском схемы в работу необходимо проверить все места пайки и изоляции, а также соблюдать правила техники безопасности.

Источник

Потенциометр и варианты его применения

Потенциометрами называют регулируемые делители напряжения для настройки его при подаче на запитываемый прибор при постоянном токе. Другие названия — переменный или подстроечный резистор, но при этом надо отличать режим реостата. Сопротивление детали, а, соответственно, и мощность напряжения можно менять, тем самым настраивая определенную функцию обслуживаемого прибора. Именно потенциометрами регулируется сила света ламп (диммеры), светодиодов, звук (простые селекторы или эквалайзеры), скорость вращения вентиляторов, небольших электромоторчиков. Органы управления данных радиодеталей известные всем: поворачивающиеся ручки или ползунки (на старых музыкальных центрах, телевизорах, магнитофонах), могут применяться программные решения (через микросхемы), есть и автоматический, регулируемый автоматикой, потенциометр.

Понятие потенциометра

В статье будем применять такие сокращения:

Другие названия потенциометра:

Делитель напряжения это тот же резистор, деталь создана по его типу и по аналогичному принципу. Но обычный такой элемент («постоянный» «fixed») обеспечивает фиксированную величину сопротивления, блокирующего ток на цепи, сопротивляющегося ему, тем самым по закону Ома понижая его.

Переменный/настроечный же резистор имеет пластинку (наподобие автомобильного дворника, скребка) или подобный элемент, бегающий с постоянным (скользящим) контактом по резистивной (чувствительной) части. Таким образом осуществляется изменение сопротивления, а главное, деление напряжения, то есть его регулировка, уменьшение/увеличение. Поэтому такие радиодетали называют «делителями напряжения». Ниже на рис. обозначение детали западного стандарта:

Название потенциометр постоянного тока — это совокупность словосочетаний «разность потенциалов» и «метр» — измеряю, термин появился на заре развития электроники и подразумевает прибор измерительного характера. При настройке габаритных резистивных катушек с проволочными обмотками свойство детали использовалось для замеров значений разности потенциалов, что относило ее к измерительным типам. Так оно и есть, просто теперь данные качества приспособлены к регулировке напряжения. Этот аспект применения быстро стал главным и 95 % таких элементов, а то и больше, изготовляются именно для управления электропараметрами.

Особенности регулировки электропараметров

Для понимания работы переменных резисторов надо знать, что всегда — при режиме реостата, потенциометра — меняется и напряжение, и ток (U пропорционально зависит от I). Оба алгоритма работы основываются на изменении сопротивления (R), которое остается независимым от указанных величин. Но именно его регулировка на переменнике уменьшает/увеличивает U и I.

Делители напряжения — это резисторы не с фиксированным значением сопр. (числом Ом) на нем, а с переменным, выставляемым дополнительным рычажком (скребком). Это обычный элемент электросхем, электроники, бытовых приборов. Элементы управления знакомые всем — круглые небольшие ручки, ползунки, бегунки, селекторы.

Где и для чего используются делители напряжения

ПТ нормируют напряжение, чаще их используют для регулировки параметров приложения (обслуживаемого оборудования) в рамках нормальных значений, на которые оно рассчитано, когда такая функция заложена в нем самом, например, громкость звука, обороты вентилятора. Чаще встречается модель с ручной регулировкой, но есть и автоматический интегрированный потенциометр.

Также ПТ применяют, когда необходимо установить нужный режим оборудования в сложных условиях, когда определенный уровень электропараметров может вывести из строя приложение или для исследований, в целях ТО, ремонта, экспериментов, наладки.

Увеличение/уменьшение U, подаваемого на нагрузку, которое также тянет за собой изменения тока, осуществляется потенциометрами или реостатами. Разницу между ними мы рассмотрим ниже. Фактически эти термины обозначают не саму деталь (это во всех случаях переменный резистор), а режимы ее включения на схеме.

Наиболее характерные примеры, что регулируют:

Переменники/подстроечники применяются везде, где требуется регулировка выходного напряжения. Но надо понимать, что такой приборчик нужен только для высокоомной нагрузки и малых токов. Там, где эти параметры большие используют реостаты. Например, в диммере может стоять ПТ, но если лампа накаливания мощная, то он будет бесполезен и надо применить РС. Аналогично и по электромоторам: слабомощные могут регулироваться ПТ, но на мощных силовых установках на транспортных средствах стоят РС. Для того чтобы изучить где, что применять, надо делать вычисления по формулам з-на Ома.

Потенциометр и реостат: в чем разница

РТ рассмотрим подробно, так как в процессе раскроются и свойства потенциометров. Итак, тот же переменный резистор можно монтировать на схему по двум вариантам, создается два режима:

«Потенциометр» и «реостат» это просто разные варианты включения одного и того же переменного резистора в схему, соответственно, последовательно или параллельно. Обе детали работают именно с R, U, I. Но пропорциональность изменений разная, в первом случае в большей мере регулируется напряжение, во втором — ток.

Реостат имеет два выхода, потенциометр — три (если применяется как первый, то подключают только два контакта). То есть РС включается в схему как обычный резистор. Оба не поляризованные, могут работать в обратном порядке.

ПТ и РС подключаемые по-разному. Второй, в отличие от первого, обычно прибор промышленный или на мощном оборудовании. В некоторых школах проводили уроки с реостатом, поэтому его форму может кто-то и помнит: габаритная керамическая трубка с нихромовой обмоткой и ползунком на среднем выводе, который никуда не подключается. РС имеет большую мощность (пропускает мощный ток) и малое сопротивление (до десятков Ом). Имеет значительную индуктивность, что учитывают в ВЧ приборах.

Делители напряжения обычно маломощные, поэтому на роль РС они редко подходят, переменники до 10 Вт при производстве позиционируются как первые, от 10 Вт — как вторые.

Переменник как реостат

РС изменяет общее сопр. цепи — тут важно именно это свойство, оно используется в полном наиболее эффективном виде для управления (ограничения) током.

В схему включается только последовательно: так включенный переменник называется реостатом (это режим работы).

Можно сделать представление схемы как таковой, состоящей из двух обычных резисторов, включенных последовательно, то есть ползунок делит катушку РС на указанные элементы. Осуществляя регулировку R уменьшают/увеличивают параметры этих резисторов и, соответственно, тока на цепи.

Переменный резистор как потенциомер

Уместное и более корректное другое название ПТ — делитель напряжения. Если взять вышеуказанную схему, то это также 2 и больше резисторов с последовательным соединением, но такой узел из них (цепочка) подключается параллельно источнику, что позволяет регулировкой их сопротивления получать именно напряжение, требуемое для нагрузки.

Разница в сфере применения

Потенциометр обладает низкой мощностью, применяется для сравнительно слабых по энергопотреблению устройств: телевизоры, аудиотехника, маломощные диммеры, регуляторы нагрева теплого пола, бойлеров, как преобразователи, для регулировки частоты оборотов слабых моторов, для вентиляторов, например, компьютерных кулеров, систем вентиляции.

Применение РС охарактеризуем выборкой из тематического сайта:

Сферы использования на первый взгляд подобные ПТ, но это не так: РС используются там, где большие токи и работа устройств зависит от них: мощные электроинструменты, электродвигатели транспортных средств и производственные, в промышленности.

Можно сказать, что переменник для ламп, работающих с большими токами и таких же нагрузок в виде электродвигателей, для электропечей, станков применяется только в режиме реостата.

Наиболее понятное объяснение различия в применении

При потенциометре ток от источника тратится выше в несколько раз, чем нужно нагрузке. При РС значение этой величины равно таковой на нагрузке. Поэтому последний применяется для настройки I и U на низкоомных нагрузках, они имеют закономерность — потребляют сравнительно более мощные токи, а потенциометры — для высокоомных, так как они обычно питаются этой величиной с небольшим значением.

Особенности по внешнему виду

Переменник может быть и тем и другим, но если он изготовляется под режим реостата, то имеет характерный для него типоразмер: с двумя выводами, с крупной резистивной частью (обмоткой), обычно это большой, толстый, тяжелый проволочный резистор и его форма намного габаритнее, чему у деталей для ПТ.

Надо различать термины, так как иногда в разных источниках возникает путаница: например, фраза «потенциометр в режиме реостата» не совсем корректная, поскольку это обозначение двух разных включений, но словосочетание «переменный резистор в режиме реостата (или потенциометра)» правильное. Хотя часто встречаются ошибочные лексические образования даже на сайтах технической тематики, но тут главное, чтобы пользователь различал, о чем речь.

Если у детали два выхода, то ее состояние — только РС, если же три, то такую деталь теоретически можно использовать как его (мы это описали выше), но в реальности она предназначена именно для режима ПТ.

Алгоритм работы потенциометра, сравнение его с таковым у реостата

Уместно раскрыть принцип работы одновременно для ПТ, РС, так как речь идет, по сути, об одной детали в разных режимах:

Принципы работы раскрываются закономерностями процесса изменения тока и напряжения. Для реостата за нагрузку возьмем лампочку (на схемах выше). С ростом сопр. на РС то же происходит и с общим сопр. (Rобщ), а такой же ток понижается. Следовательно, и I на нагрузке, и напряжение на ней падают.

Уменьшение/увеличение тока в цепи не обратно пропорциональное таковым у сопр. РС, поскольку кроме настраиваемого R реостата, есть еще R, но неизменное — на нагрузке. Только когда Rреост >>Rн, эти величины будут меняться с близкой к обратной пропорциональностью. Наоборот, если же Rреост Расчет, подбор параметров потенциометра

Итак, потенциометр предназначен для регулировки напряжения именно на высокоомной нагрузке – она должна иметь сопр. выше, чем ПТ, иначе количество Вольт будет определяться ею же, функция регулировки пропадет.

Основные особенности по расчету ПТ такие:

При подборе переменного резистора учитывают в первую очередь номинал по сопротивлению, но таковому по току, иными словами, мощности рассеяния, не менее важно уделить внимание. Два параметра взаимосвязанные. Объясним на примере. Схема содержит резистор с определенным R, но выясняется, что это значение должно быть значительно ниже, то есть деталь надо заменить.

Ставят элемент со значительно меньшим R, и, казалось бы, проблема решена, но тут возникает опасность, связанная с игнорированием закона Ома. R на резисторе было значительным, U цепи фиксированное. При понижении номинала переменника общее R линии упало, как следствие, ток возрос. Если поставить ПТ с прежней мощностью рассеяния, то при увеличенном I он может не выдержать нагрузки, последствия традиционные — перегрев, вплоть до возгорания.

Приблизительная норма: при номинале в 10 Ом по цепи должен протекать ток около 1 А — это мощность, рассеиваемая резистором. При выборе обязательно надо смотреть эту допустимую величину для детали.

Конструкция и виды переменных резисторов

Потенциометр — это преимущественно аналоговая электромеханическая деталь, есть и цифровые типы, но они еще слабо распространенные. Дворник может перемещаться также с помощью электрических средств, не только вручную. Передвижение может быть угловым (вращение) или линейным (прямым); обычно оно ручное, но есть и автоматический, настраиваемый приложением, потенциометр.

Устройство потенциометра (две первые части главные):

Описанное устройство можно взять за общий принцип, который в том или ином виде реализован во всех видах данных радиодеталей, струнные и цифровые ПТ также базируются на нем, но со своей спецификой.

Резистивная часть недорогих переменников часто из графита. Используют также и чувствительную проволоку, пластик с углеродными частичками, смесь керамики и металла (кермет). У вариантов с токопроводящими дорожками применяют полимерные токопроводящие пасты с углем, износостойкими смолами, растворителями, смазочными веществами. Если обобщить, то по конструкции корпуса свои виды, типы потенциометр имеет в виде горшков (бочечек, котлов), планок и чипов (триммеры).

По материалу чувствительно части

Проволочные — в корпусе уложен подковой равномерно константиновый или манганиновый проводок. Ползунок скользит по виткам, касается следующего прежде чем сойдет с предыдущего — так достигается плавная регулировка.

Тонкопленочные. Сенситивная часть это подковообразный каркас диэлектрической пластинки с тонкой пленкой: углеродной, борной, из металлизированных, композиционных материалов. Триммеры, подстроечники часто бывают такими

По количеству контактов

Есть одноэлементные модели — это стандартные переменники. Есть многоэлементные — сдвоенные, строенные и так далее — тогда контактов больше, на каждую такую часть. Также есть изделия с контактами для выключателя (ниже на рис.).

Поворотные (круговые, дисковые) переменники

Наиболее распространенные переменники — поворотные. Могут оснащаться выключателем, обычно срабатывающим при крайней позиции против ч. с. Таким образом, можно сразу же, не отдельным элементом, выключать/включать радиоприемники подобную технику: например, прибор стартует после щелчка при повороте селектора на минимальной громкости, затем ее можно увеличивать.

Выводы 1 и 2 есть и на обычных резисторах — постоянного номинала. Сопротивление создает спецпокрытие, массив токопроводящего сплава (в том числе в виде пленки, напыления), проволочная обмотка (нихром и подобное) на «теле» между ними. У переменников добавляется третий вывод (для скребка), подключенный к «движку», подвижной пластине (дворнике), передвигаемой со скользящим контактом по данному сегменту, у поворотных типов он в виде подковки (дуги).

Если крутить ручку то R между 1 и 3 меняется, от 0 до номинала, выбитого на корпусе прибора. То же происходит между 2 и 3 «вверх ногами»: когда R между 1 и 3 растет, то между 2 и 3 понижается и наоборот.

Линейные, с ползунками

Линейные (слайдеры) имеют форму пластины, планки, то есть резистивный элемент продольный. Регулировочный инструмент — ползунок, который скользит вдоль, а не вращается. Недостаток таких моделей в том, что они менее защищенные от загрязнений: грязь может попасть внутрь через любую часть прорези, даже несмотря на то, что есть уплотнение ползунка. Преимущество — лучшая визуализация индикации настроек.

Для поворотных моделей положение ручки часто невозможно определить, особенно, если смонтирован «голый» резистор — для этого нужно делать градуировку. Если же шкала есть, то она воспринимается менее удобно. На линейном типе позиция настройки видна и без указанного — по положению ползунка. Например, для эквалайзеров, фейдеров определить позиции регулировки, оценить общую картину настройки десятка и более бегунков на панели управления, можно не приглядываясь особо. Кроме того, линейные ПТ обычно точнее, так как резистивная часть длиннее.

Многооборотные

Обычный круговой переменник делает полное перемещение настраиваемой точки за 1 оборот винта регулировки и таковой неполный, подкова не должна замыкаться. Для некоторых задач они не достаточно точные. Для особой чувствительности есть многооборотные варианты. У них полный описанный цикл осуществляется за определенное число об., что намного уменьшает погрешности. Например, повернув селектор однооборотной модели номиналом 10 кОм на пол-оборота, изменится сопр. на 5000 Ом, если допуск в 10 %, то он даст погрешность в 500 Ом. Многооборотный потенциометр на 10 об. с такими же параметрами при подобном повороте рычажка дает отклонение всего в 50 Ом — 0.5 % от номинала.

Среднестатистически поворот селектора на один и тот же угол дает настройку точнее на одну десятую лучше, чем у однооборотных моделей.

Струнные

Особым подвидом являются струнные (строковые) делители напряжения, они управляются гибким кабелем и подпружиненной катушкой. Применяются для измерений на движущихся объектах, для замеров линейного положения в промышленности, производстве, медицине, в робототехнике, на автоматизированных линиях производства.

Особо точные

Поворотные или линейные ПТ с фиксированными позициями отмечаемые щелчками — это специальные дискретные прецизионные модели, набранные из нескольких резисторов. Применяются в поверочном оснащении, на особо точной аппаратуре.

Автоматические

Регулировка делается не вручную, а автоматикой приложения.

Сдвоенные

Несколько резисторов могут находиться на одном валу с их скользящими скребками, что дает возможность параллельно регулировать 2 и больше каналов. Применяются в аудиоусилителях.

Подстроечные (триммеры, пресеты)

Подстроечные, они же триммеры или предустановленные — это типоразмеры под пайку на плату. При создании микросхемы производителем деталь впаивается и сразу же выставляется необходимая позиция. Предполагается, что она наилучшая для устройства и ее не рекомендовано менять, разве что в целях ремонта, особых случаев настройки.

Хотя также встречаются такие детали, предполагающие постоянную регулировку, например, когда такой типоразмер уместен для конкретного прибора.

Цифровые

Становятся популярными цифровые ПТ, представляющие собой интегральные схемы без подвижных частей, позволяющие делать регулировку собственного R программно с заданным шагом.

Виды по «конусу» — характеру изменения сопротивления

«Конусом» или «законом» называется взаимосвязь между сопр. и положением скребка. Контролируется изготовителем. Возможно любое соотношение, но для большинства задач хватит ПТ линейных и логарифмических («звуковой конус»).

Может использоваться буквенный код, но такой не стандартизированный, у разных производителей может быть иным, но обычно маркировка такая:

Объяснение

Процентное соотношение, касающееся нелинейного конуса, относится к показателю сопр. в средней точке вращения вала. Конус бревна на 10 % измеряет 10 % общего R на ней. То есть 10% логарифм. конуса на ПТ 10 кОм дает 1 кОм на указанной отметке. Выше процент — круче логарифм. кривая.

Как делители напряжения показываются на схемах

Чтобы читатель более глубоко различил детали, укажем графику для ПТ и РС.

Обозначение делителей напряжения:

Обозначение простого (фиксированного) резистора:

Подключение потенциометра

Для начала приведем блок наиболее характерных схем. Надо сказать, что ПТ можно подключать не только как РС, но и как простой фиксированный резистор (варианты на 3 рис.):

Ниже наиболее распространенные схемы (обозначения по западному стандарту):

Надо сказать, что традиционная схема подключения частотника потенциометра всегда рекомендует «лишний» вывод подсоединять, обрыв на линии «подвижный контакт — подковка» не исключены, что может привести к неприятным последствиям.

Схемы как подключить ПТ чрезвычайно простые, фактически вариант один — параллельно на один из проводов питания.

Например, так выглядит регулятор на компьютерном кулере. В данном случае полярность значения не имеет. Берется любой проводок питания кулера, разрезается, один конец спаивается сразу с первым и вторым (средним) контактов, второй — с оставшимся. То есть на первых 2 контактах лежит какой-либо конец провода (они спаиваются с одной и той же этой жилой), третий контакт — другой конец, как бы отдельно стоящий.

Сложность некоторых схем: нужно знать, к какому проводу подсоединять, то есть какую линию питания регулировать, например, если делают подключение потенциометра внешнего для частотно-регулируемых электроприводов для настройки интенсивности вращения электродвигателей, при регулировке ПИД-регуляторов.

В таких случаях руководствуются схемами призводителей или авторов таких совершенствований, рекомендациями мастеров, вся информация есть в сети на спецфорумах и тематических сайтах. Ниже пример подключения к частотному преобразователю:

Проверка

Проверка потенциметра делается мультиметром:

Как выбрать

Процесс, как подобрать делитель напряжения предполагает изучение таких параметров (часть данных есть в ГОСТе 10318):

Как маркируются

Традиционная маркировка, известная с советских времен: ПТП, ПЛП, ППМЛ, ПЛП, РПП, ППБЛ, ППМФ. Что должно быть указано на изделии регламентируют ГОСТы 9245, 8.478-82. Сами же буквенно-цифровые знаки ест в ОСТ 11.074.009 (актуальный), ГОСТ 13453 и 3453 (устаревшие).

Но надо сказать, что в современных условиях нет единого стандарта, поэтому надо смотреть спецификацию изделия от производителя.

Ремонт

Если отвалился контакт, его можно спаять, но обычно это сложно сделать, тем более невозможно починить механически поврежденную дорожку или проволоку. При подобных поломках функциональных частей, особенно резистивного сегмента, переменники не ремонтируются.

Если функциональные части без механических повреждений, то можно попробовать такие методы:

Видео по теме

Источник

Потенциометр это: что такое, виды, подключение, схема, как работает

Потенциометр преобразует линейные или угловые перемещения в соответствующие величины напряжения, тока или сопротивления. За счет этого можно работать со многими неэлектрическими величинами: давлением, уровнем, расходом и др.

Базовый метод регистрации во всех моделях остается одним и тем же, но имеются конструктивные отличия. Сигнал может сниматься напрямую или с помощью электронной схемы после его обработки и нормализации

Важно, чтобы он соответствовал определенным стандартам

Принцип действия

Потенциометр преобразует линейные или угловые перемещения в соответствующие величины напряжения, тока или сопротивления. За счет этого можно работать со многими неэлектрическими величинами: давлением, уровнем, расходом и др.
Потенциометрические датчики, принцип действия которых заключается в измерении перемещения или места расположения положения, соединяются своими подвижными контактами переменного резистора с объектами. Это могут быть клапаны, антенны, режущие инструменты и многое другое. После подачи питания на датчик с него снимается сигнал положения движка потенциометра, как с делителя напряжения.

Базовый метод регистрации во всех моделях остается одним и тем же, но имеются конструктивные отличия. Сигнал может сниматься напрямую или с помощью электронной схемы после его обработки и нормализации

Важно, чтобы он соответствовал определенным стандартам

Особенности регулировки электропараметров

Для понимания работы переменных резисторов надо знать, что всегда — при режиме реостата, потенциометра — меняется и напряжение, и ток (U пропорционально зависит от I). Оба алгоритма работы основываются на изменении сопротивления (R), которое остается независимым от указанных величин. Но именно его регулировка на переменнике уменьшает/увеличивает U и I.

Делители напряжения — это резисторы не с фиксированным значением сопр. (числом Ом) на нем, а с переменным, выставляемым дополнительным рычажком (скребком). Это обычный элемент электросхем, электроники, бытовых приборов. Элементы управления знакомые всем — круглые небольшие ручки, ползунки, бегунки, селекторы.

Типы потенциометров и их характеристика

В современной электронике принято использовать такие типы устройств:

Потенциометры с однополярным питанием

Такие изделия оснащены специальными реостатными ключами. Все виды резисторов в этом случае необходимо использовать только пассивного типа. Двигающиеся контакты устройства обладают большой проводимостью электрического тока. Значение полосы пропускания электронного ключа напрямую зависит от частоты среза. Этот параметр обычно не превышает 2100 килогерц. Подобные характеристики потенциометров очень часто применяются для регулировки тембра.

Потенциометры с двухполярным питанием

Изделия с двухполярным питанием применяются только в вычислительных изделиях. Главной особенностью подобных устройств является большой уровень максимального сопротивления. Электронные ключи для такой аппаратуры необходимо использовать лишь реостатного типа. Внизу изделия находится несколько выводов для подсоединения к электрической схеме. Настройка устройства проводится на специальной мостовой аппаратуре. Значение разброса сопротивления не превышает двух процентов. Отрицательное электрическое напряжение устройства имеет значение не более 4 вольт.

Механические потенциометры

Механическим потенциометром называется изделие для регулирования электрического тока, которое оборудовано специальным поворотным контроллером. Внизу устройства находятся несколько выводов. Электронные ключи нужно использовать резистивного типа. А также в таких изделиях предусмотрена функция программной выборки. Максимальное значение сквозного сопротивления не превышает 4 Ом. Такие изделия не оснащены функцией калибровки. Отрицательное электрическое напряжение подобного устройства составляет около 4 вольт, а линейные искажения не превышают 92 децибела.

Мощные резисторы необходимо использовать только открытого типа. Механические потенциометры оптимально подходят для реверсивного управления. Многие изделия не поддерживают реостатный режим. Стоит заметить, что подобные устройства не применяются для регулирования коэффициента усиления. Максимальное положительное электрическое напряжение имеет значение около 2,5 вольта. Частота среза очень редко превышает 2500 килогерц. Значение полосы пропускания имеет прямую зависимость от характеристик электронного ключа. Такие изделия не принято использовать в вычислительных приборах.

Электронные потенциометры

Электронным потенциометром называется изделие, необходимое для регулирования электрического тока. Многие модели оборудованы несколькими электронными ключами. Мощные резисторы стоит применять лишь резистивного типа. Чтобы реверсивно управлять аппаратурой, можно использовать практически любую модель изделия. Эти устройства могут выдержать до 12 непрерывных циклов управления. Практически все модели обладают функцией программной выборки. Стоит заметить, что электронные изделия можно использовать для регулирования громкости. Значение линейных искажений подобных устройств не превышает 85 децибел.

Электронные изделия довольно часто применяются в вычислительной аппаратуре, потому что частота среза у них не более 3100 килогерц. Значение полосы пропускания электронного ключа составляет около 4 мк, но он во многом зависит от изготовителя. Многие модели таких потенциометров используются для качественной настройки различных фильтров. Стоит отметить, что это устройство не может осуществлять регулировку коэффициента усиления.

Принцип работы потенциометра – кратко | Статья

Вам когда-либо приходилось регулировать что-либо с помощью ползунков или поворотных ручек? Уровень громкости аудиосистемы, режим работы пылесоса, амплитуду частот эквалайзера? Или, возможно, Вы – более продвинутый пользователь, который занимается подстройкой параметров электронных плат? В любом из этих случаев Вам довелось иметь дело с потенциометрами.

, как таковой, является делителем напряжения с тремя выводами. Центральный вывод является контактом с регулируемой точкой, а два оставшихся — выводами сопротивления. Принцип работы устройства заключается в том, что оперируя регулируемой точкой, можно влиять на напряжение между ней и одним из выводов.

Если использовать только один из выходов, получится обычный переменный резистор

, позволяющий регулировать различные параметры. В таком режиме потенциометр можно использовать для управления через панель, а подстроечные сопротивления (триммеры) — для калибровки электрической схемы.

Обычный потенциометр осуществляет полное перемещение регулируемой точки за один оборот регулировочного винта. Такие потенциометры дешевы и просты в изготовлении. Однако, в некоторых ситуациях их точность не отвечает поставленным задачам. Тогда на помощь приходят многооборотные потенциометры.

– это резистор, в котором полное перемещение регулируемой точки происходит за определенное количество оборотов винта, что значительно повышает точность регулировки.

Например, повернув ручку однооборотного потенциометра номиналом 10 кОм на пол-оборота, Вы измените сопротивление на 5000 Ом, что при допуске в 10% даст погрешность в 500 Ом.

Многооборотный потенциометр на 10 оборотов с тем же номиналом и допуском при таком повороте даст погрешность всего в 50 Ом, что составляет всего 0.5% от номинала.

Кроме того, с развитием технологий потенциометры эволюционируют: появились цифровые потенциометры, представляющие собой специальную микросхему.

В зависимости от конкретного назначения они могут иметь различные варианты корпуса, процент допуска, линейное либо логарифмически меняющееся сопротивление.

Понимание принципа действия потенциометра необходимо

, ведь мы взаимодействуем с ними каждый день, они окружают нас постоянно – почти каждый электронный прибор так или иначе содержит этот элемент.

Если вы испытываете трудности с подбором электронных компонентов, обращайтесь к нашим менеджерам за консультацией по телефону, при помощи электронной почты: [email protected] или посредством онлайн-консультанта. Специалисты DIP8.ru помогут разобраться в каталоге потенциометров и найдут необходимый элемент по указанным техническим характеристикам.

Также обратите внимание!

На наш склад поступили новые модели потенциометров
:

Устройство

Попробуем разобраться – потенциометр, что это такое в общих чертах? Обычная схема прибора включает в себя резистор, контакты и отводы. Некоторые модели оснащаются диодами, ключи для различных вариаций обладают отличием по проводимости. Обычно в конструкции используются резисторы пассивного типа, а пара контактов расположена в нижнем отсеке корпуса.

Другие модели отличаются реостатными ключами с подвижными контактами, которые имеют высокую токопроводность. Полоса пропускания заряда зависит от частоты среза, в среднем это 2 тысячи КГц. Кроме того, выпускаются вариации с питанием двух полярностей, используются они сугубо в вычислительных устройствах. Калибровка прибора осуществляется на мостовых схемах, подсоединение проводится через пару специальных выводов. Разброс сопротивления по минимуму составляет 2 процента, отрицательное напряжение достигает показателя в 3,5 вольта. Стоимость приспособлений варьируется в пределах 300-600 рублей.

Потенциометр на схеме

При использовании потенциометра выполняются соединения с обоих концов, а также с контактной щеткой, как показано на рисунке. Положение контакной щетки обеспечивает соответствующий выходной сигнал (контакт 2), который будет варьироваться между уровнем напряжения, приложенного к одному концу резистивной дорожки (контакт 1), и уровнем напряжения на другом (контакт 3).

Потенциометр представляет собой трехпроводное резистивное устройство, которое действует как делитель напряжения, вырабатывающий непрерывно изменяемый выходной сигнал напряжения, который пропорционален физическому положению контактной щетки вдоль дорожки.

Как подключить потенциометр к Ардуино

Для занятия нам понадобятся следующие детали:

Скетч. Подключение потенциометра к аналоговому входу

Крайние ножки переменного резистора подключаются к портам питания (5V и GND). Средний контакт имеет подвижный контакт, на котором меняется напряжение вследствие изменения сопротивления при вращении ручки. Полярность подключения «+» и «-» роли не играет, при этом будет происходить только инверсия сигнала потенциометра. Соберите следующую схему и загрузите приведенный код в плату.

Схема подключения потенциометра к Arduino Uno

Скетч. Подключение потенциометра и светодиода

Для регулировки яркости светодиода с помощью переменного резистора, следует считывать данные с данного радиоэлемента, подключив его к аналоговому входу. В зависимости от поворота ручки потенциометра необходимо в линейной зависимости менять яркость светодиода. Это сделать довольно просто на микроконтроллере, схема подключения переменного резистора с примером кода, размещена далее.

Схема подключения потенциометра и светодиода к Ардуино

Скетч. Подключение потенциометра и сервопривода

Сервомотор подключается к аналоговым выходам Arduino Nano. В скетче использована функция map, которая пропорционально переносит значение переменной из текущего диапазона значений в новый диапазон. Таким образом, значения с потенциометра в диапазоне 0…1023, мы переводим их в новый диапазон от 0 до 180 (угол поворота сервомотора). Соберите схему и загрузите следующий скетч.

Схема подключения потенциометра и сервомотора к Ардуино

Что такое потенциометр и как его использовать на практике в схемах?

Потенциометр — это удобный маленький компонент, который вы должны знать, как использовать.

Он часто используется в схемах, например, таких как — управление громкостью музыкального оборудования, управление яркостью света и многое другое.

Если вы не знакомы с потенциометром, то в начале может показаться, что он сложен для понимания. Но это не совсем так. Посмотрите примеры подключения в конце, чтобы увидеть его в действии.

Что такое потенциометр?

По своей сути — это резистор. Но, если значение классического сопротивления резистора остается неизменным, в случае с потенциометром вы можете изменить значение сопротивления, повернув его движок.

Он имеет три контакта, и условное обозначение выглядит следующим образом:

Между двумя боковыми контактами потенциометра находится полоса резистивного материала. Например, такого как углерод. Этот материал создает сопротивление.

Мы называем средний контакт — скользящим контактом.

При перемещении движка влево сопротивление между средним и левым контактами уменьшается. И сопротивление между средним и правым контактами увеличивается.

Переместите движок вправо, и произойдет обратное.

Когда вы покупаете потенциометр, вы должны выбрать значение. Например 100 кОм. Эта величина является сопротивлением между двумя крайними контактами. И это самое большое значение сопротивления, которое вы можете получить от него.

Пример подключения № 1: Переменный резистор

Если вам нужен простой резистор, сопротивление которого вы хотите изменить, вам понадобятся только два контакта: средний и один из боковых.

На изображении выше показана простая схема для управлением светодиода. Дополнительный резистор предназначен для того, чтобы вы не погасили светодиод, даже если вы измените сопротивление потенциометра на ноль.

Поверните вал потенциометра в одном направлении, и сопротивление возрастет. Поверните его в другом направлении, и сопротивление уменьшится.

Пример подключения №2: странное подключение

Иногда вы видите потенциометр на принципиальной схеме, подключенной так:

Средний и нижний контакты соединены. Зачем?

И как это влияет на сопротивление?

Этот способ подключения фактически равен подключению только двух контактов. Подключение третьего контакта к среднему контакту не влияет на сопротивление вообще.

Так зачем это делать?

Все просто — некоторые люди предпочитают именно такое подключение в силу особенностей своих схем.

Пример подключения № 3: вход громкости

В этом примере используются все три контакта потенциометра для создания простого способа регулировки громкости усилителя.

Подключив его таким образом, вы получите делитель напряжения который уменьшает напряжение входного сигнала. Чем больше вы поворачиваете движок, тем больше вы уменьшаете громкость.

Реализация такой схемы с потенциометром очень распространена в аудиооборудовании.

Как самому проверить потенциометр дроссельной заслонки?

Более того, последняя поездка на станцию СТО для диагностики вылилась в 30 долларов, однако результата не дала. Мастер заявил, что показания компьютера на диагностическом стенде соответствуют норме, давление топлива, как на новой, а почему машина заводится, но не едет — он понять не может. Поступило множество рекомендаций по поводу пробных замен некоторых узлов. Такой метод поиска неисправностей мог вылиться в сумму 300 долларов. Поэтому существенных изменений после посещения станции технического обслуживания не произошло. На буксире приехал, с его помощью и уехал.

Единственным плюсом было то, что с суммой в три сотни долларов расставаться не хотелось, и это явилось мотивированным стимулом к изучению некоторых узлов автомобиля.

Моя статья «Как проверить регулятор положения дроссельной заслонки?» напрямую перекликается с данной статьей, которая является продолжением изучения простейшей диагностики некоторых узлов этого автомобиля в домашних условиях.

Потенциометр, как и регулятор положения дроссельной заслонки, установлен на блоке приготовления горючей смеси.

Назначение потенциометра дроссельной заслонки заключается в том, что с его помощью определяется угол открытия дроссельной заслонки, после чего информация передается в блок управления для расчета необходимого количества топлива на данный момент времени при настоящем положении заслонки. В зависимости от угла положения дроссельной заслонки, на потенциометре изменяется сопротивление, которое обеспечивает получение соответствующего напряжения для передачи блоку управления. То есть потенциометр дроссельной заслонки в общем случае представляет переменное сопротивление. Следовательно, проверка его работы сводится к измерению сопротивления на клеммах потенциометра.

Измерение сопротивления производится прибором омметром либо другим прибором, способным производить измерение сопротивления в пределах 300−7000 Ом.

Для измерения сопротивления необходимо:

На приборе выбрать диапазон производимых измерений до 7000 Ом;2.

Разъединить штекерный разъем потенциометра дроссельной заслонки;
3.
Подключить омметр к двум из четырех штекерных контактов потенциометра;

А) 1−5 контакты — для двигателя с механической коробкой передач; 1−7 контакты — для двигателя с автоматической коробкой передач; Величина сопротивления должна составлять 520−1300 Ом.

Б) 1−2 контакты — для двигателя с механической или автоматической коробкой передач; Измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−3500 Ом.

В) 1−4 контакты — для двигателя с механической коробкой передач; 1−6 контакты — для двигателя с автоматической коробкой передач; Как и в подпункте «Б», измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−6600 Ом.

Если при проведении измерений указанные значения величин сопротивления не достигаются, то потенциометр дроссельной заслонки неисправен.

К сожалению, следует отметить, что потенциометр не подлежит разборке. Его настройка производится на заводе-изготовителе, а если требуется замена, то заменяется нижняя часть блока приготовления горючей смеси.

Такая несложная диагностика потенциометра дроссельной заслонки автомобиля Audi 80 B4 доступна любому водителю автомобиля, который знает основы школьного курса физики и проделывал лабораторные работы по измерению сопротивления цепи.

Теги: диагностика, самостоятельность, иномарка, автомобили, автолюбитель, ремонт

Понятие потенциометра

В статье будем применять такие сокращения:

Другие названия потенциометра:

Делитель напряжения это тот же резистор, деталь создана по его типу и по аналогичному принципу. Но обычный такой элемент («постоянный» «fixed») обеспечивает фиксированную величину сопротивления, блокирующего ток на цепи, сопротивляющегося ему, тем самым по закону Ома понижая его.

Переменный/настроечный же резистор имеет пластинку (наподобие автомобильного дворника, скребка) или подобный элемент, бегающий с постоянным (скользящим) контактом по резистивной (чувствительной) части. Таким образом осуществляется изменение сопротивления, а главное, деление напряжения, то есть его регулировка, уменьшение/увеличение. Поэтому такие радиодетали называют «делителями напряжения». Ниже на рис. обозначение детали западного стандарта:

Название потенциометр постоянного тока — это совокупность словосочетаний «разность потенциалов» и «метр» — измеряю, термин появился на заре развития электроники и подразумевает прибор измерительного характера. При настройке габаритных резистивных катушек с проволочными обмотками свойство детали использовалось для замеров значений разности потенциалов, что относило ее к измерительным типам. Так оно и есть, просто теперь данные качества приспособлены к регулировке напряжения. Этот аспект применения быстро стал главным и 95 % таких элементов, а то и больше, изготовляются именно для управления электропараметрами.

Зависимость между перемещением движка и сопротивлением

Один из главных концептов, связанных с потенциометрами – это зависимость между перемещением движка потенциометра и создаваемым сопротивлением. Исходя из этой зависимости потенциометры бывают линейными и логарифмическими.

Линейные потенциометры

Это самый распространенный вид потенциометров. У них зависимость между перемещением движка и создаваемым сопротивлением является линейной. Это значит, что если выставить движок в среднюю позицию, выходное напряжение будет равняться половине напряжения, проходящего через потенциометр. Подробнее смотрите на картинке ниже:

Потенциометры с линейной зависимостью помечаются буквой «B».

Логарифмические потенциометры

Это нелинейные потенциометры, и они используются, к примеру, в устройствах для управления аудиосигналом. Помимо потенциометров с нормальной логарифмической зависимостью есть также потенциометры с обратной логарифмической зависимостью. Оба типа показаны на картинке ниже:

Потенциометры с логарифмической зависимостью обозначаются буквой «A»

Расчет, подбор параметров потенциометра

Итак, потенциометр предназначен для регулировки напряжения именно на высокоомной нагрузке – она должна иметь сопр. выше, чем ПТ, иначе количество Вольт будет определяться ею же, функция регулировки пропадет.

Основные особенности по расчету ПТ такие:

Еще нюанс регулировки тока и напряжения реостатом и потенциометром:

Важность мощности рассеяния

При подборе переменного резистора учитывают в первую очередь номинал по сопротивлению, но таковому по току, иными словами, мощности рассеяния, не менее важно уделить внимание. Два параметра взаимосвязанные. Объясним на примере. Схема содержит резистор с определенным R, но выясняется, что это значение должно быть значительно ниже, то есть деталь надо заменить.

Ставят элемент со значительно меньшим R, и, казалось бы, проблема решена, но тут возникает опасность, связанная с игнорированием закона Ома. R на резисторе было значительным, U цепи фиксированное. При понижении номинала переменника общее R линии упало, как следствие, ток возрос. Если поставить ПТ с прежней мощностью рассеяния, то при увеличенном I он может не выдержать нагрузки, последствия традиционные — перегрев, вплоть до возгорания.

Приблизительная норма: при номинале в 10 Ом по цепи должен протекать ток около 1 А — это мощность, рассеиваемая резистором. При выборе обязательно надо смотреть эту допустимую величину для детали.

Виды и особенности применения

Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим.

Переменные резисторы бывают разных видов

Характер изменения сопротивления

Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно. Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты. Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:

В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому.

Сдвоенные, тройные, счетверенные

В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:

Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки (на рисунке выше слева). Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное обозначение такое же.

Так выглядят сдвоенные и тройные переменные сопротивления

Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Отличают их по буквенному обозначению с двумя цифрами, разделенными точкой через — как у спаренного — R15.1 и R15.2.

Частный случай сдвоенного переменного резистора — строенный, счетверенный и т.д. Они встречаются не так часто, все больше в акустической аппаратуре.

Дискретный переменный резистор

Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно. Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров.

Дискретный переменный резистор (со ступенчатой регулировкой) и его обозначение на схеме

Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор. Принцип действия можно сравнить с многопозиционным переключателем.

С выключателем

Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию.

Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах

На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора. С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается.

Что такое потенциометр?

Потенциометр — регулируемый вручную переменный резистор с 3 выводами. Два его вывода подключены к обоим концам резистивного элемента, а третий вывод (движок) подключен к скользящему контакту, который перемещается по резистивному элементу. Положение движка определяет выходное напряжение потенциометра.

Потенциометр по сути своей функционирует в качестве переменного делителя напряжения. Резистивный элемент можно представить как два последовательно соединенных резистора, где положение движка определяет соотношение сопротивления первого резистора ко второму резистору.

Потенциометр также широко известен как переменный резистор. Наиболее распространенной формой является однооборотный переменный резистор.

Этот тип переменного резистора часто используется в аудио системах для регулирования громкости (логарифмический тип), а также во многих других устройствах.

При производстве потенциометра используются различные резистивные материалы: углерод, металлокерамика, проволока, электропроводный пластик, металлическая пленка.

Hantek 2000 — осциллограф 3 в 1

Портативный USB осциллограф, 2 канала, 40 МГц….

На принципиальных схемах потенциометр обозначается следующим образом:

Основное разделение потенциометров:

а) характер изменения сопротивления:

б) типа корпуса:

— монтажные (под пайку на плату);

— оборотные стационарные (размещаемые на корпусе );

— ползунковые (линейные);

Конструкция потенциометра

Потенциометр чаще всего имеет 3 вывода: два вывода соединены друг с другом путем постоянного сопротивления, третий вывод имеет подвижной контакт, который перемещается по поверхности постоянного сопротивления.

Регистрирующие и самопишущие автоматические потенциометры

Блок-схема потенциометра с автоматической компенсацией (балансировкой). Обозначения: * усилитель рассогласования схематически изображён в виде операционного усилителя; * источник опорного (известного) напряжения представлен в виде перечёркнутого кружочка; * «M» — электродвигатель для перемещения подвижного контакта (движка, ползунка) реохорда; * UK<\displaystyle U_> — напряжение, снимаемое с реохорда; * Ux<\displaystyle U_> — напряжение, которое требуется определить; * Ud<\displaystyle U_> — напряжение рассогласования

Помимо измерительных потенциометров, в которых балансировка (изменение сопротивлений резистивного делителя до достижения равенства измеряемого напряжения и напряжения, снимаемого с реохорда) выполняется вручную, существуют потенциометры с автоматической балансировкой. Автоматические устройства широко используются, например, в самопишущих регистрирующих приборах (самописцах процессов на бумажной ленте), которые до сих пор распространены в системах управления производственными процессами. Электромеханические потенциометры постепенно вытесняются цифровыми устройствами хранения и отображения информации.

Принцип действия автоматических потенциометров основан на применении следящего электромеханического контура автоматического регулирования. Измеряемое напряжение и напряжение с движка реохорда подаются на дифференциальный усилитель рассогласования, выход которого через усилитель мощности управляет реверсивным электродвигателем. Электродвигатель через механические элементы (тросики, шестерни) перемещает движок реохорда в нужную сторону так, чтобы свести сигнал рассогласования к нулю. Движок реохорда жёстко связан с указывающей стрелкой, перемещающейся по оцифрованной в единицах измеряемой величины шкале. Шкала не обязательно должна быть оцифрована в единицах напряжения; например, при работе прибора в комплекте с каким-либо термопреобразователем может быть оцифрована в градусах температуры; при работе со стеклянным электродом может быть оцифрована в единицах pH (pH-метр). В самопишущих приборах одновременно со стрелкой перемещается перо по бумаге. Перо чертит на бумаге линию и тем самым регистрирует изменение измеряемой величины, обычно, в зависимости от времени.

Подключение потенциометра

Для начала приведем блок наиболее характерных схем. Надо сказать, что ПТ можно подключать не только как РС, но и как простой фиксированный резистор (варианты на 3 рис.):

Ниже наиболее распространенные схемы (обозначения по западному стандарту):

Надо сказать, что традиционная схема подключения частотника потенциометра всегда рекомендует «лишний» вывод подсоединять, обрыв на линии «подвижный контакт — подковка» не исключены, что может привести к неприятным последствиям.

Схемы как подключить ПТ чрезвычайно простые, фактически вариант один — параллельно на один из проводов питания.

Например, так выглядит регулятор на компьютерном кулере. В данном случае полярность значения не имеет. Берется любой проводок питания кулера, разрезается, один конец спаивается сразу с первым и вторым (средним) контактов, второй — с оставшимся. То есть на первых 2 контактах лежит какой-либо конец провода (они спаиваются с одной и той же этой жилой), третий контакт — другой конец, как бы отдельно стоящий.

Сложность некоторых схем: нужно знать, к какому проводу подсоединять, то есть какую линию питания регулировать, например, если делают подключение потенциометра внешнего для частотно-регулируемых электроприводов для настройки интенсивности вращения электродвигателей, при регулировке ПИД-регуляторов.

В таких случаях руководствуются схемами призводителей или авторов таких совершенствований, рекомендациями мастеров, вся информация есть в сети на спецфорумах и тематических сайтах. Ниже пример подключения к частотному преобразователю:

Типы датчиков

Применение потенциометрического датчика зависит от типа:

Где и для чего используются делители напряжения

ПТ нормируют напряжение, чаще их используют для регулировки параметров приложения (обслуживаемого оборудования) в рамках нормальных значений, на которые оно рассчитано, когда такая функция заложена в нем самом, например, громкость звука, обороты вентилятора. Чаще встречается модель с ручной регулировкой, но есть и автоматический интегрированный потенциометр.

Также ПТ применяют, когда необходимо установить нужный режим оборудования в сложных условиях, когда определенный уровень электропараметров может вывести из строя приложение или для исследований, в целях ТО, ремонта, экспериментов, наладки.

Увеличение/уменьшение U, подаваемого на нагрузку, которое также тянет за собой изменения тока, осуществляется потенциометрами или реостатами. Разницу между ними мы рассмотрим ниже. Фактически эти термины обозначают не саму деталь (это во всех случаях переменный резистор), а режимы ее включения на схеме.

Наиболее характерные примеры, что регулируют:

Переменники/подстроечники применяются везде, где требуется регулировка выходного напряжения. Но надо понимать, что такой приборчик нужен только для высокоомной нагрузки и малых токов. Там, где эти параметры большие используют реостаты. Например, в диммере может стоять ПТ, но если лампа накаливания мощная, то он будет бесполезен и надо применить РС. Аналогично и по электромоторам: слабомощные могут регулироваться ПТ, но на мощных силовых установках на транспортных средствах стоят РС. Для того чтобы изучить где, что применять, надо делать вычисления по формулам з-на Ома.

Как действует на двигатель потенциометр?

Нередко владельцы современных автомобилей пытаются выжать предельную мощность из авто, нажимая до упора педаль акселератора. Такое решение не приносит успеха, поскольку агрегация между силовым агрегатом и педалью газа происходит через специальный датчик дроссельной заслонки (потенциометр). «Мерседес», «БМВ», «Фольксваген» и большинство других иномарок оснащены подобным устройством.

Прибор предназначен для регулировки подачи топлива в двигатель дозированными порциями. Кроме того, приспособление отслеживает динамику нажима на педаль акселератора и определяет число оборотов на холостом ходу. Составляющими элементами потенциометра для автомобиля являются два резистора, один из которых стабильного типа, второй – изменяемый аналог. Суммарное сопротивление элементов равняется 8 кОм.

Способы производства

Переменный резистор может быть двух типов: проволочным и пленочным. У проволочных на диэлектрическую трубку намотана проволока, вдоль нее перемещается металлический передвижной контакт — ползунок. Его местоположение и определяет сопротивление элемента. Витки проволоки уложены вплотную друг к другу, но они разделены слоем лака с высокими диэлектрическими свойствами.

Ползунковые переменные резисторы проволочного типа

Переменные проволочные резисторы — это необязательно трубка с намотанной на нее проволокой как на фото выше. Такие элементы выпускались в основном несколько десятков лет назад. Современные мало чем отличаются от пленочных, разве что корпус чуть выше, так как проволока все-таки занимает больше места, чем пленка.

Со снятой крышкой видна проволочная спираль и бегунок

У пленочных переменных резисторов на диэлектрическую пластину (обычно выполнена в виде подковы) нанесен слой токопроводящего углерода. В этом случае контакт тоже подвижный, но он закреплен на стержне в центре подковы и чтобы изменить сопротивление, надо повернуть стержень.

Пленочный регулируемый резистор

Регулировочное переменное сопротивление может быть и проволочным, и пленочным, а подстроечные, в основном, делают пленочными. Есть у них внешнее отличие: нет стержня с ручкой, а есть плоский диск с отверстием под отвертку. Сопротивления этого типа используются только для наладки параметров при пуске или техническом обслуживании аппаратуры.

Переменные резисторы SMD

Кроме способа производства есть еще две формы выпуска: для обычного навесного монтажа и SMD-элементы для поверхностного монтажа. SMD резисторы отличаются миниатюрными размерами, выполнены по пленочной технологии.

Резюме потенциометра

В этой статье о потенциометрах мы видели, что потенциометр или переменный резистор в основном состоит из резистивной дорожки с соединением на любом конце и третьей клеммы, называемой стеклоочистителем, с положением стеклоочистителя, разделяющего резистивную дорожку. Положение стеклоочистителя на направляющей регулируется механически путем вращения вала или с помощью отвертки.

Переменные резисторы можно разделить на один из двух режимов работы — делитель переменного напряжения или реостат переменного тока. Потенциометр — это трехполюсное устройство, используемое для управления напряжением, а реостат — это двухполюсное устройство, используемое для управления током.

Мы можем суммировать это в следующей таблице:

Тогда потенциометр, триммер и реостат являются электромеханическими устройствами, сконструированными таким образом, что их значения сопротивления могут быть легко изменены. Они могут быть выполнены в виде однооборотных горшков, пресетов, ползунков или многооборотных триммеров. Реостаты с проволочной обмоткой в ​​основном используются для контроля электрического тока. Потенциометры и реостаты также доступны как многоканальные устройства и могут быть классифицированы как имеющие либо линейную, либо логарифмическую конусность.

В любом случае, потенциометры могут обеспечивать высокоточное измерение и измерение линейного или вращательного движения, поскольку их выходное напряжение пропорционально положению стеклоочистителей. Преимущества потенциометров включают в себя низкую стоимость, простоту в эксплуатации, множество форм, размеров и конструкций и могут использоваться в широком спектре различных применений.

Однако, как и у механических устройств, их недостатки включают в себя возможный износ стеклоочистителя и / или направляющей скольжения, ограниченные возможности управления током (в отличие от реостатов), ограничения электрической мощности и углы поворота, которые ограничены менее чем 270 градусами для однооборотных баков.

В следующей статье мы подробно рассмотрим реостат.

comments powered by HyperComments

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Изделия имеют сквозное сопротивление около 7 Ом. Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Что такое резистор с изменяемым (переменным) сопротивлением

Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр. Именно такими являются переменные или регулируемые резисторы. Они отличаются от постоянных тем, что их сопротивление можно плавно менять практически от нуля до определенного значения. Изменение происходит путем механического перемещения ползунка.

Регулируемые или переменные резисторы — виды и размеры разные

Есть у переменных резисторов разновидности — подстроечные и регулировочные. Чем отличаются переменные резисторы от подстроечных? Тем что подстроечные рассчитаны на небольшое количество регулировок. У некоторых моделей их количество может исчисляться сотнями или десятками (например, у НР1-9А перемещать ползунок можно не более 100 раз). Если посмотреть на таблицу ниже, можно увидеть что у некоторых подстроечных SMD резисторов циклов регулировки всего 10.

Пример характеристик подстроечных резисторов SMD

У переменных резисторов этот показатель значительно выше. Количество перемещений регулятора может исчисляться десятками и даже сотнями тысяч. Так что использовать подстроечные резисторы вместо переменных явно не стоит.

Основной недостаток переменных резисторов — их недолговечность. Контакт между резистивным слоем и щеткой постепенно ухудшается. Для акустической аппаратуры это может выражаться во все усиливающихся шумах, при подстройке частоты в радиоприемниках все тяжелее «поймать» нужную длину волны и т.д.

Анимация дает понять, как работает переменный резистор и почему выходит из строя

Алгоритм работы потенциометра, сравнение его с таковым у реостата

Уместно раскрыть принцип работы одновременно для ПТ, РС, так как речь идет, по сути, об одной детали в разных режимах:

Принципы работы раскрываются закономерностями процесса изменения тока и напряжения. Для реостата за нагрузку возьмем лампочку (на схемах выше). С ростом сопр. на РС то же происходит и с общим сопр. (Rобщ), а такой же ток понижается. Следовательно, и I на нагрузке, и напряжение на ней падают.

Уменьшение/увеличение тока в цепи не обратно пропорциональное таковым у сопр. РС, поскольку кроме настраиваемого R реостата, есть еще R, но неизменное — на нагрузке. Только когда Rреост >>Rн, эти величины будут меняться с близкой к обратной пропорциональностью. Наоборот, если же Rреост

ПТ регулирует ток и напряжение на высокоомном (на этом акцентируем) оборудовании, то есть при таком параметре применение РС нецелесообразное, а то и вовсе невозможное. Переменный резистор как ПТ подсоединяется к источнику нижними клеммами A и B, являющие собой концы обмотки, заключенные (обжатые) удобными для включения в цепь способом. В отличие от РС клемма С подсоединятся к потребителю и на нее также выведены A и B.

Принцип действия ПТ:

U на потребителе может колебаться с прямой пропорциональностью к длине сегмента ^АС, но может обладать и более сложной зависимостью U = f(l), определяемой соотношением R нагрузки и R потенциометра. Есть такие закономерности:

Как почистить и проверить форсунки своими руками

Чтобы выполнить чистку форсунки своими руками, необходимо приготовить следующие элементы: специальное средство для очистки форсунок и трубку с внутренним диаметром не более 5 миллиметров, а также два одинаковых провода, автомобильный аккумулятор и любую кнопку, снабженную большими контактами, а лучше реле.

Форсунка демонтируется с рейки и подключается к аккумуляторной батарее. Прежде чем замкнуть все провода, необходимо разорвать плюсовой провод и на этом месте установить кнопку со встроенным реле. После этого внутрь форсунки просовывается мелкая трубочка чистящего средства, усиленная с помощью толстой размером до 5 миллиметров. После этого, кнопкой подается напряжение, форсунка открывается, а внутрь форсунки пускается чистящее средство.

Получается, что во время этого процесса происходит полная имитация работы топливной форсунки. Во-первых, она прогоняется, во-вторых, таким образом можно определить ее пригодность к дальнейшей эксплуатации. Пригодной считается та форсунка, топливо из которой именно распыляется, а не льется. Протекающая форсунка подлежит замене или ремонту.

Прогон жидкости необходимо осуществлять в течение 3 минут. За это время деталь полностью прочистится и будет годна к дальнейшему применению. После прочистки, форсунку устанавливают на рейку и вставляют во впускную систему. Перед монтажом не забудьте проверить надежность уплотнителей. Если визуально они находятся в плохом состоянии, то необходимо их заменить. Старайтесь не обходить проблемы резинок, так как это обернется для вас утечкой топлива, и, как следствие, ускоренное и бесполезное увеличение расхода топлива.

Приобретение новых уплотнителей никогда не откладывайте на завтрашний день. Делать это нужно заранее и в соответствии с маркой и моделью вашего автомобиля. Внешне же ремонтный комплект двух несильно схожих форсунок может заметно различаться.

Некоторые дополнительные свойства резисторов

Зависимость сопротивления от температуры

Шум резисторов

При температуре выше абсолютного нуля даже идеальный резистор является источником шума. Это следует из фундаментальной флуктуационно-диссипационной теоремы (в применении к электрическим цепям это утверждение известно также как ). При частоте, существенно меньшей чем kTh<\displaystyle k<\frac>> (где k <\displaystyle k>— постоянная Больцмана, T <\displaystyle T>— абсолютная температура резистора в кельвинах, h <\displaystyle h>— постоянная Планка) спектр теплового шума равномерный («белый шум»), спектральная плотность шума (преобразование Фурье от коррелятора напряжений шума) |U|ω2=4RkT<\displaystyle |U|_<\omega >^<2>=4RkT>, где Uω2=∫dt⟨U(t)U()⟩eiωt<\displaystyle U_<\omega >^<2>=\int dt\langle U(t)U(0)\rangle e^>. Видно, что чем больше сопротивление, тем больше эффективное напряжение шума, также, эффективное напряжение шума пропорционально корню из температуры.

Даже при абсолютном нуле температур у резисторов, составленных из квантовых точечных контактов, будет иметься шум, обусловленный Ферми-статистикой. Устраним путём последовательного и параллельного включения нескольких контактов.

Уровень шума реальных резисторов выше. В шуме реальных резисторов также всегда присутствует компонент, интенсивность которого пропорциональна обратной частоте, то есть 1/f

-шум или «». Этот шум возникает из-за множества причин, одна из главных — перезарядка ионов примесей, на которых локализованы электроны.

Шумы резисторов возникают за счёт прохождения в них тока. В переменных резисторах имеются так называемые «механические» шумы, возникающие при работе подвижных контактов.

Переменный резистор как потенциомер

Уместное и более корректное другое название ПТ — делитель напряжения. Если взять вышеуказанную схему, то это также 2 и больше резисторов с последовательным соединением, но такой узел из них (цепочка) подключается параллельно источнику, что позволяет регулировкой их сопротивления получать именно напряжение, требуемое для нагрузки.

Разница в сфере применения

Потенциометр обладает низкой мощностью, применяется для сравнительно слабых по энергопотреблению устройств: телевизоры, аудиотехника, маломощные диммеры, регуляторы нагрева теплого пола, бойлеров, как преобразователи, для регулировки частоты оборотов слабых моторов, для вентиляторов, например, компьютерных кулеров, систем вентиляции.

Применение РС охарактеризуем выборкой из тематического сайта:

Сферы использования на первый взгляд подобные ПТ, но это не так: РС используются там, где большие токи и работа устройств зависит от них: мощные электроинструменты, электродвигатели транспортных средств и производственные, в промышленности.

Можно сказать, что переменник для ламп, работающих с большими токами и таких же нагрузок в виде электродвигателей, для электропечей, станков применяется только в режиме реостата.

Наиболее понятное объяснение различия в применении

При потенциометре ток от источника тратится выше в несколько раз, чем нужно нагрузке. При РС значение этой величины равно таковой на нагрузке. Поэтому последний применяется для настройки I и U на низкоомных нагрузках, они имеют закономерность — потребляют сравнительно более мощные токи, а потенциометры — для высокоомных, так как они обычно питаются этой величиной с небольшим значением.

Особенности по внешнему виду

Переменник может быть и тем и другим, но если он изготовляется под режим реостата, то имеет характерный для него типоразмер: с двумя выводами, с крупной резистивной частью (обмоткой), обычно это большой, толстый, тяжелый проволочный резистор и его форма намного габаритнее, чему у деталей для ПТ.

Надо различать термины, так как иногда в разных источниках возникает путаница: например, фраза «потенциометр в режиме реостата» не совсем корректная, поскольку это обозначение двух разных включений, но словосочетание «переменный резистор в режиме реостата (или потенциометра)» правильное. Хотя часто встречаются ошибочные лексические образования даже на сайтах технической тематики, но тут главное, чтобы пользователь различал, о чем речь.

Если у детали два выхода, то ее состояние — только РС, если же три, то такую деталь теоретически можно использовать как его (мы это описали выше), но в реальности она предназначена именно для режима ПТ.

Классификация резисторов

Резисторы отличаются не только возможностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь различное количество контактов и иметь другие особенности.

По типу резистивного материала

Элементы могут быть проволочными, непроволочными или металлофольговыми. Высокоомная проволока является признаком проволочного элемента, для ее изготовления используют такие сплавы, как нихром, константан или никелин. Пленки с повышенным удельным сопротивлением являются основой непроволочных элементов. В металлофольговых используется специальная фольга. Теперь выясним из чего состоят резисторы.

Непроволочные делятся на тонкослойные и композиционные, толщина первых измеряется в нанометрах, а вторых – в долях миллиметра. Тонкослойные делятся на:

Композиционные в свою очередь подразделяются на объемные и пленочные. Последние могут быть с органическим или неорганическим диэлектриком. Чтобы понять есть ли полярность у резистора следует знать, что стороны у них идентичны.

По назначению сопротивления

Постоянные и переменные полупроводники также имеют некоторые различия в характеристиках. Постоянные делятся на проводники общего и специального назначения. Последние могут быть:

Такие детали используются в точных измерительных приборах, они выделяются особой стабильностью.

Переменные резисторы можно разделить на подстроечные и регулировочные. Последние могут быть с линейной или нелинейной функциональной характеристикой.

По количеству контактов

В зависимости от назначения резистора у него может быть один, два и более контактов. Сами контакты также отличаются, например, у SMD-резисторов это контактная площадка, у проволочных – особого состава проволока. Есть резисторы металлопленочные, с квантовыми точечными контактами, а в переменных они подвижные.

Разное количество контактов на элементах

Другие

Отличаются резисторы формой и типом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейной или нелинейной. Использование элемента простое, емкость указывается на корпусе, минус и плюс не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть лакированным, вакуумным, герметичным, впрессованным в пластик или компаундированным. Нелинейные подразделяются на:

Все они выполняют свою определенную функцию, одни меняют сопротивление от температуры, другие от напряжения, третьи от лучистой энергии.

Когда не помогает ЦАП. Цифровые потенциометры в деталях. Часть первая

Прогресс не обошёл стороной не только велосипед. Сегодня традиционные переменные и подстроечные резисторы в очень многих приложениях уступают место цифровым сопротивлениям. В англоязычных источниках их называют digital potentiometer, RDAC или digiPOT. Область применения этих устройств гораздо шире регулировки уровня звукового сигнала. В частности они приходят на помощь в очень многих случаях, когда требуется изменять параметры обратной связи, что трудно реализовать с помощью традиционных ЦАП.
Особенно эффективно их применение в связке с операционными усилителями. Так можно получить регулируемые усилительные каскады, преобразователи разного рода величин, фильтры, интеграторы, источники напряжения и тока и многое многое другое. Словом эти очень недорогие и компактные устройства могут быть полезными каждому разработчику электроники и радиолюбителю…

Изначально я хотел написать краткую статью, но в результате углубленного изучения темы материал с трудом уместился в две части. Сегодня я постараюсь рассказать об архитектуре данных устройств, их возможностях, ограничениях использования и тенденциях развития. В заключении вскользь затрону тему областей применения, поскольку конкретные примеры практической реализации схем на их основе будут рассмотрены во второй части. МНОГО примеров!

Лично я за последние пять лет с успехом применял цифровые сопротивления в нескольких своих разработках, надеюсь что данный цикл статей окажется полезным для многих и поможет вам решать многие задачи более изящно и просто, чем сегодня. Людям, далёким от разработки электроники данная статья может просто расширить кругозор, показав как эволюционируют под натиском цифровых технологий даже такие простейшие вещи, как переменные резисторы.

P.S.Так получилось, что уже вышла ещё одна статья из этой серии и в ней пример всего один, зато подробно разобранный. Для остальных обещанных примеров придётся писать третью.

Архитектура.

Для того, чтобы понять как работает данное устройство обратимся к функциональной схеме. На ней изображена аналоговая часть цифрового 8 битного сопротивления.
Основа прибора — 255 резисторов одинакового номинала и выполненные по технологии КМОП двунаправленные электронных ключи. Цифровое значение в интервале 0-255 записывается в регистр с которого подаётся на дешифратор. В зависимости от значения, сохранённого в регистре, срабатывает один из ключей, подключающий средний вывод W к выбранной точке в линейной матрице сопротивлений Rs. Ещё два ключа служат для подключения крайних выводов А и В. С их помощью прибор может переходить в неактивный режим.

Выводы А и В — аналоги крайних выводов переменного сопротивления, W — среднего вывода к которому у обычных переменных резисторов крепится движок.

Возможные схемы включения также аналогичны традиционным переменным сопротивлениям…

Рассмотрим как устанавливается требуемое сопротивление на примере 10 килоомного резистора. Для начала вычислим значение каждого из резисторов сборки, необходимых для формирования такого сопротивления Rs=10000/256=39,06 Oм. Допустим, мы пытаемся регулировать сопротивление между выводами W и B. Для получения нуля запишем это значение в управляющий регистр, но вместо желаемого нуля получим сопротивление в 100 Ом. Почему? Дело в том, что каждый из контактов прибора имеет своё внутреннее сопротивление и в рассматриваемом случае оно равно 50 Ом, поэтому и минимальное значение, которое можно получить с помощью данного потенциометра равно не нулю, а ста Омам — сопротивлению контактов W и B. Записав в регистр единицу получим 50+50+39=139 Ом.

В общем случае вычислить сопротивление между выводами W и B в зависимости от значения регистра D можно по формуле:

Нетрудно догадаться что сопротивление между выводами W и А вычисляется как

Интерфейсы подключения.

Рассмотрим теперь функциональную диаграмму всего устройства, имеющего интерфейс I2C.

Тут некоторые вопросы может вызвать только вывод AD0. Он предназначен для возможности применения в одном канале I2C одновременно двух потенциометров. В зависимости от того, находится ли на нём логический ноль или единица, меняется адрес устройства на шине I2C. Схема подключения двух микросхем на одну шину показана ниже.

Кроме интерфейса I2C, для управления данными приборами часто используется SPI интерфейс. В этом случае также существует возможность управления несколькими устройствами по одной шине. Для этого они объединяются в цепочку. Например так:

В данном режиме буферный регистр записи значений работает как сдвиговый. Каждый новый бит поступает на вход DIN и по стробу с SCLK записывается в его младший разряд. Одновременно бит старшего разряда выходит наружу через вывод SDO и переходит в следующий прибор в цепочке. После того, как записана информация во все устройства, поступает импульс стробирования SYNC, по которому новые значения регистров всех приборов входящих в цепочку перезаписывается из буферного в рабочий регистрор. Очевидный недостаток подобного решения — не существует способа записать информацию в отдельно взятый прибор. Для любого изменения значений требуется обновить содержание регистров во всей цепочке.

Для решения подобного рода проблем, а так же экономии конечной цены решения изготавливают микросхемы, включающие в свой состав два, четыре и даже 6 цифровых сопротивлений одновременно.

Рабочие напряжение и ток

Пожалуй, самым существенным недостатком первых разработок было ограниченное напряжение, допустимое на выводах. Оно не должно превышать напряжения питания которое могло лежать в диапазоне от 2.7 до 5.5В, а главное не могло уходить в отрицательную область, из-за чего применение микросхем ограничивалось устройствами с однополярным питанием. Первым делом инженеры решили проблему двуполярности. Так появились приборы, способные работать как от однополярного напряжения вплоть до 5,5 Вольт, так и поддерживающие режим двуполярного питания вплоть до ± 2.75В. Затем стали появляться версии с максимальным питанием ±5.5 и даже ±16,5(до 33 вольт однополярного у AD5291/5292). Конечно по этому параметру традиционные сопротивления до сих пор сильно выигрывают, но для подавляющего большинства схем и 33 вольт вполне достаточно.
Тем не менее, какое бы максимальное напряжение не поддерживал прибор, в случае если имеется возможность его выхода за пределы допустимого, следует применить хотя бы простейшую защиту с помощью диодов или супрессоров.

Ещё одной серьёзной проблемой является низкий максимальный рабочий ток цифровых сопротивлений, который обусловлен в первую очередь их малыми размерами. Без риска деградации с течением времени средний постоянный ток для большинства моделей не должен превышать 3 мА. В случае, если протекающий ток имеет импульсный характер, его максимальное значение может быть выше.

Борьба за точность. Технология управляемого хаоса

К сожалению, существующая технология изготовления допускает возможность отклонения сопротивления интегральных резисторов, применяемыx в цифровых сопротивлениях, вплоть до 20 процентов от номинала. Однако, внутри одной партии и тем более одного конкретного прибора разница сопротивлений не превышает 0.1%. Для того, чтобы повысить точность установки, производитель стал измерять сопротивление резисторов как минимум на каждой пластине и прописывать в энергонезависимую память каждой из микросхем не номинальное, а реальное сопротивление, которое получилось в ходе производства, с точностью до 0.01 процента. Подобный механизм позволяет в частности в микросхемах AD5229/5235 вычислить реальную точность установки сопротивления c погрешностью недостижимой даже в многооборотных подстроечных резисторах — 0.01 процент. Основываясь на этом можно скорректировать операцию декодирования цифрового кода в сопротивление. Предположим, что элементарное сопротивление имеет значение 100 Ом. Тогда, чтобы выставить сопротивление в 1K вы устанавливаете в цифровом регистре 10. Но если в реальном приборе сопротивления имеют отклонение от номинала в большую сторону и равны 110 Ом, то при уровне 10 вы получите 1,1K. Однако, считав реальное значение сопротивления микроконтроллер может пересчитать код и подаст в действительности на дешифратор вместо десяти код 9. Тогда мы получим в реальности 9*110= 990 Ом.
Кроме этого, AD запатентовала технологию калибровки значения сопротивлений с точностью 1%. К сожалению, я так и не смог найти информации каков её механизм работы.

Для увеличения дискретности установки сопротивления были разработаны приборы с 10 битным дешифратором, обеспечивающие 1024 шага регулировки. Дальнейшее увеличение этого параметра можно достичь используя последовательное или параллельное соединение двух цифровых сопротивлений с разным номиналом.

Температурная стабильность

Ряд доступных сопротивлений.

Конечно, тут не наблюдается такого разнообразия как у традиционных движковых резисторов, тем не менее есть из чего выбрать. Таблица ниже иллюстрирует зависимость доступных сопротивлений от разрядности прибора.

Искажение сигнала

Основные искажения, сигнала вносимые цифровыми усилителями можно разделить на два класса.

Эти искажения возрастают с увеличением приложенного напряжения. Получить представление о их типичных значениях можно из следующей таблицы, составленной для микросхем AD9252…

Контактные площадки, электронные ключи и сами элементарные сопротивления имеют конечную паразитную ёмкость. В результате цифровые сопротивления являются своеобразным фильтром ФНЧ и на высоких частотах их сопротивление сигналу увеличивается.
Влияние этого эффекта возрастает с увеличением сопротивления прибора. В таблице ниже показано на какой частоте наблюдается ослабление сигнала на 3 децибела для разных сопротивлений разных номиналов.

Для большей наглядности приведу ещё графики зависимости передачи сигнала от установленного уровня сопротивления для микросхем AD5291 с разными номиналами 20 и 100 килоом.

Таким образом, получается что чем выше номинал сопротивления, тем ниже его рабочая частота.

“Фишечки” эволюции

Производители пытаются сделать работу с прибором наиболее комфортной, изобретая разные приятные мелочи. В результате цифровые сопротивления обзавелись внутренней энергонезависимой памятью, как однократно, так и многократно программируемой.
Главное её предназначение — хранения начального значения сопротивления, которое автоматически устанавливается сразу после включения питания. Первые модели электронных резисторов устанавливались при подаче питания в среднее положение, потом появилась дополнительная ножка для сброса в ноль, затем уровень стало можно задавать с помощью записанного в память значения. В наиболее продвинутых моделях в память можно записать несколько предустановленных значений, между которыми потом пользователь может быстро переключаться нажатием кнопок.

Кстати о кнопках — в некоторых моделях добавили две кнопочки для пошагового увеличения / уменьшения сопротивления.

Кроме этого, появился интерфейс для подключения энкодеров.

Что бы ещё улучшить?

Можно пофантазировать в каком направлении будет развиваться прогресс в производстве цифровых сопротивлений. Для достижения большей точности может измениться система коммутации.
Например, добавив в традиционную схему всего одно сопротивление в параллельном включении, ну хорошо, два. Ещё одно в верхнее плечо для симметрии — можно увеличить точность установки сопротивлений в два раза! Объединение же в одной корпусе двух приборов даст возможность увеличения дискретности и точности в несколько раз.

Введение в корпус простейшего микроконтроллера, управляющего дишифратором позволит на основе реального значения полученных сопротивлений создать программу переключения для установки сопротивления прибора с очень большой точностью — 0.1% и выше. Интегрировав в такие приборы датчик температуры можно ввести компенсацию для сохранения линейности в очень широком температурном диапазоне. Возможно появление аналогов частотнокомпенсированных сопротивлений для HiFi аппаратуры, которые будут представлять из себя несколько сопротивлений в одном корпусе. Одно из них будет использоваться для регулировки уровня громкости, а другие для частотной компенсации.

Области применения

Конкретные схемотехнические решения на основе цифровых сопротивлений я приведу в следующей части статьи, пока же просто рассмотрим области применения.
Конечно, прежде всего приходит на ум усилители с регулируемым коэффициентом усиления.

В результате повышения точности установки значений, стало возможным применение электронных сопротивления в схемах управления уровнем усиления инструментальных усилителей.

Автоматическое или программное изменение контрастности жидкокристаллического индикатора можно организовать с помощью электронного сопротивления номиналом 10 Килоом.

На основе цифровых сопротивлений легко реализовывать управляемые фильтры. Фильтры высоких порядков часто требуют по несколько задающих резисторов одинаковых номиналов. Это очень удобно реализовать с помощью приборов, содержащих несколько сопротивлений в одном корпусе, поскольку в этом случае мы получаем отличную повторяемость. На рисунке приведена упрощённая схема простейшего управляемого ФНЧ.

Логарифмический усилитель, со сравнительно высоким напряжением питания, на основе AD5292.

Программно управляемый стабилизатор напряжения.

Линейный ряд от ADI

В заключении приведу полную список доступных на сегодня электронных потенциометров от компании Analog Devices. При этом следует отметить, что подобные приборы выпускает далеко не только эта фирма. Например, MAXIM также давно делает неплохие микросхемы.
Для начала приборы, которые не поддерживают программирование пользователем.

В заключении программируемые приборы. При выбора конкретной модели стоит обращать внимание на то что они бывают как однократно программируемыми, так и поддерживающими репрограммирование. Причём большое количество циклов обеспечивают только микросхемы с памятью выполненной по технологии EEPROM.

На этом заканчиваю обзор. Следующая статья будет посвящена рассмотрению практических схем с применением цифровых сопротивлений.

Источник
