От «Стрелы» к «Вербе»: развитие отечественных ПЗРК

Фото: Минобороны РФ

В 1960-е годы в мире появился принципиально новый вид ракетного вооружения – легкие и компактные переносные зенитные комплексы, выстрел из которых производится с плеча одним человеком. Пионером нового направления в нашей стране выступило коломенское Конструкторское бюро машиностроения, которое в 1968 году разработало ПЗРК «Стрела-2». Тема получила развитие в виде создания семейств ПЗРК «Стрела» и «Игла», а в 2014 году был создан переносной комплекс «Верба» – сегодня один из лучших в мире в своем классе. Недавно Госкорпорация Ростех сообщила, чтоб в КБ машиностроения начались работы над новым комплексом повышенной дальности, который сможет поражать малозаметные цели на расстоянии свыше 6 км.

Когда и один в поле воин

История ПЗРК началась в годы Второй мировой войны, когда немцы стали использовать реактивные гранатометы для поражения с земли воздушных целей, преимущественно пикирующих бомбардировщиков. К концу войны немцы успели разработать и применить экспериментальные ПЗРК Fliegerfaust с неуправляемыми 20-мм ракетами.

Разработка первых ПЗРК велась практически одновременно по обе стороны океана – в США и СССР. Американцы создали свой первый переносной комплекс Redeye, принятый на вооружение после войсковой эксплуатации в 1969 году. Созданный под руководством Бориса Шавырина и Сергея Непобедимого в коломенском СКБ ГКОТ (будущее КБ машиностроения) комплекс «Стрела-2» поступил в армию в 1968 году.

«Стрела-2» могла поражать воздушные цели на дальности до 3,4 км при высоте от 50 до 1500 м на догонных и встречных курсах в условиях визуальной видимости. Из пусковой трубы ракета 9М32 выводилась с помощью стартового двигателя. Далее на безопасном расстоянии от стрелка запускался маршевый двигатель, и ракета со средней скоростью 430 м/с летела к цели, направляемая головкой самонаведения. В случае промаха ракета самоликвидировалась.

Первое боевое применение «Стрелы-2» состоялось в ходе арабо-израильского конфликта в 1969 году. Тогда из ПЗРК, поставленных СССР в Египет, были выпущены 99 ракет, не менее 30 из которых достигли цели. Среди пораженных целей 25 самолетов А-4 Skyhawk, три Super Mystere NB2 и два Mirage III С.

Для улучшения характеристик комплекса в 1968 году была проведена модернизация, и в 1970 году принимается на вооружение обновленная «Стрела-2М» с ракетой 9М32M. Новый боеприпас отличался увеличенной до 4000 м дальностью и до 2700 м высотой поражения.

Комплекс «Стрела-3», появившийся в армии в 1974 году, относился уже к следующему поколению ПЗРК. Его ракету 9М36 отличала повышенная чувствительность головки самонаведения, что позволяло обстреливать цели на встречном курсе. Комплексы «Стрела» советского производства стояли на вооружении более чем 60 стран и до последнего времени применялись во многих горячих точках планеты.

«Игла» мала, да больно колет

Фото: Минобороны РФ

Создание головки самонаведения, способной селектировать тепловые помехи, оказалось непростой задачей. В то время как ракетная часть уже была создана, ГСН еще была на стадии отработки. Тогда отдельным решением был создан комплекс «Игла-1» с новой ракетной частью, но головкой самонаведения от комплекса «Стрела-3». Имея характеристики на уровне ПЗРК «Игла», но с помехозащищенной головкой самонаведения, этот комплекс занял свое место в экспортных поставках ПЗРК.

В 2001 году на вооружение Российской армии поступил новый комплекс следующего поколения – «Игла-С», созданный в том числе для поражения малоразмерных целей – крылатых ракет и беспилотных устройств. У ракеты появился контактно-неконтактный взрыватель, что также расширило ее возможности. Дальность стрельбы «Иглы-С» увеличена до 6000 м.

Для «Вербы» нет помех

Благодаря чему, по мнению экспертов, комплекс «Верба» превосходит все существующие в мире ПЗРК? Основными преимуществами ракеты 9М336 являются более чувствительная головка самонаведения и более высокая помехозащищенность. Уникальная трехспектральная многоплощадочная головка может работать в ультрафиолетовом, ближнем инфракрасном и среднем инфракрасном диапазонах, что позволяет получать максимум информации о цели поражения. Повышенная чувствительность ракеты увеличивает дальность захвата воздушных объектов. При этом головка автоматически выделяет ложные тепловые цели и по ряду признаков выбирает реальный объект.

Фото: Игорь Родин

Еще одно из достоинств «Вербы» − высокая вероятность поражения крылатых ракет и беспилотных летательных аппаратов, в том числе малоизлучающих в тепловом диапазоне. Такие объекты, применение которых становится все более интенсивным, сложно обнаружить и еще сложнее сбить. Дальность поражения «Вербы» − до 6000 м, высота – от 10 до 3500 м, скорость поражаемых целей – до 400 м/с. Время подготовки к стрельбе – до 12 с. Боевые средства комплекса могут работать в связке с автоматизированными системами целеуказания, которые позволяют выдавать стрелку-зенитчику данные о целях от вышестоящих средств управления и автономных средств обнаружения.

ПЗРК «Верба» – это полноценный комплекс, в который, помимо ракеты в пусковой трубе, входят еще и пусковой механизм, наземная радиолокационная система запроса «свой-чужой», средства технического обслуживания и учебные средства. Кроме того, комплексы ПЗРК «Верба» могут дополняться малогабаритными радиолокационными станциями, модулями планирования, разведки и управления, а также средствами целеуказания.

В октябре этого года Госкорпорация Ростех сообщила, что Конструкторское бюро машиностроения приступило к разработке нового ПЗРК повышенной дальности, которая превысит сегодняшний максимум в 5–6 км. Коломенские конструкторы уже работают над повышением чувствительности головки ракеты, что приведет к более высокой вероятности поражения малоразмерных целей. К таким целям относятся крылатые ракеты, различные беспилотники и барражирующие боеприпасы, которые еще называют дронами-самоубийцами. Пока неизвестно, будет ли это новый комплекс или модификация уже существующей «Вербы».

События, связанные с этим

История «морских солдат»

К 105-летию конструктора-оружейника Николая Афанасьева

Источник

Пзрк что это

Переносной зенитно-ракетный комплекс (ПЗРК) — это зенитно-ракетная система, предназначенная для транспортировки и ведения огня одним человеком. Благодаря небольшим размерам ПЗРК легкомаскируемы и мобильны.

Первые образцы ПЗРК были разработаны в 1960-х годах, и впервые применены в боевых действиях в 1969 году в ходе арабо-израильской «войны на истощение» (советские ПЗРК «Стрела-2»). С 1970-х годов ПЗРК активно применяются по всему миру различными партизанскими формированиями как достаточно дешёвое и эффективное средство борьбы с авиацией.

Образцы ПЗРК

Ссылки

С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора» • С-200 • С-300 • С-300ВМ «Антей-2500» • С-400 «Триумф/Триумфатор» • С-500/С-1000

Источник

Наследница «Иглы»: почему российскую «Вербу» считают лучшим ПЗРК в мире

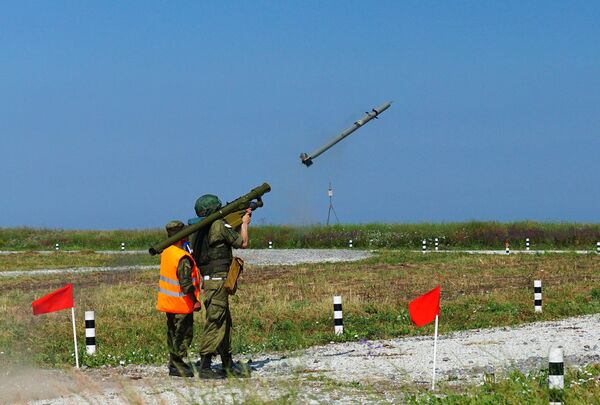

МОСКВА, 25 дек — РИА Новости, Андрей Станавов. Полутораметровая труба цвета хаки, компактный прицельный механизм и ремень через плечо. Это, на первый взгляд, несложное устройство за спиной пехотинца таит в себе смертельную угрозу для пилотов самолетов и вертолетов, действующих на высотах ниже 4,5 тысячи метров.

Карманная ПВО

Первые ПЗРК появились в 1960-х и сразу стали врагом номер один для пилотов, приспособившихся укрываться от дальнобойных зенитных ракет на малых высотах. Заметить замаскированного в складках местности «человека с трубой» из кабины самолета или вертолета практически невозможно, при этом, в отличие от пулеметов и пушек, единственное удачное попадание небольшой ракеты может одним махом «приземлить» даже крупный летательный аппарат. В случае с ПЗРК не нужно тратить драгоценное время на развертывание, заряжание и установку. Навел, выстрелил, забыл.

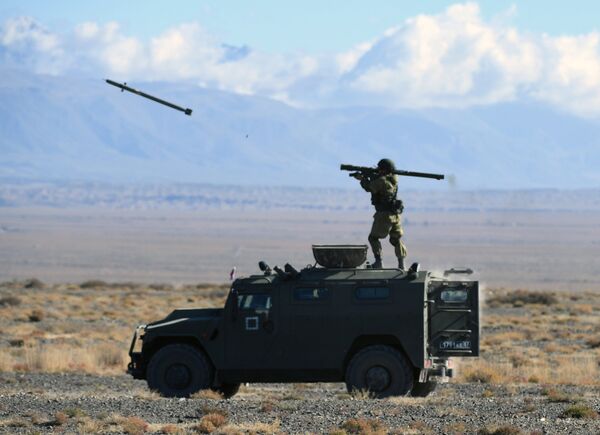

Так родился первый советский ПЗРК 9К32 «Стрела-2», устроивший настоящую революцию в развитии средств ПВО. Комплекс, принятый на вооружение в 1967-м, включал в себя пусковую трубу, ракету с планером «утка» и двигательной установкой, наземный блок питания, переносной пассивный радиопеленгатор и наземный радиозапросчик, а также средства техобслуживания.

Шок, ужас и полное непонимание происходящего — именно так можно охарактеризовать эмоции израильских пилотов, которым «посчастливилось» первыми попасть под град русских «Стрел» во время Арабо-израильского конфликта. В первой же воздушной атаке было сбито 30 процентов самолетов, после чего ВВС Израиля решили приостановить налеты на несколько дней.

От «Стрелы» до «Вербы»

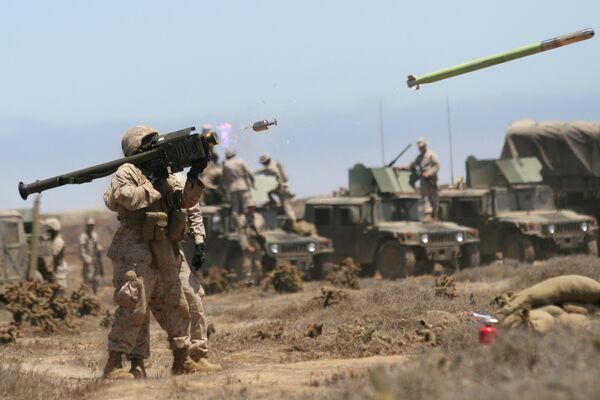

Затем была усовершенствованная и более помехозащищенная «Стрела-3», потом 9К38 «Игла», которую тоже несколько раз модернизировали, и вот теперь ей на смену пришла «Верба». Точный, чувствительный и устойчивый к помехам комплекс четко разделяет самолеты на «свои» и «чужие» и бьет без промаха, не реагируя на тепловые ловушки и другие помехи. С помощью «Вербы» пехотинец может в одиночку «снять» с неба самые разные летательные аппараты, начиная с ударных вертолетов и самолетов и заканчивая крылатыми ракетами. Диапазон дистанций и высот уже не тот, что был у первых «Стрел», а соизмерим с показателями более серьезных систем войсковой ПВО.

Автоматизированная система управления учитывает скорость и направление полета самолетов или крылатых ракет и распределяет их между зенитчиками, местоположение каждого из которых на местности определяется по ГЛОНАСС. Бойцы обладают точными векторами для стрельбы. Интересно, что «Верба» через тактический комплекс «Барнаул-Т» интегрируется в общую систему ПВО и может получать информацию о воздушных целях, которые «ведут» большие радары.

Разборчивая невеста

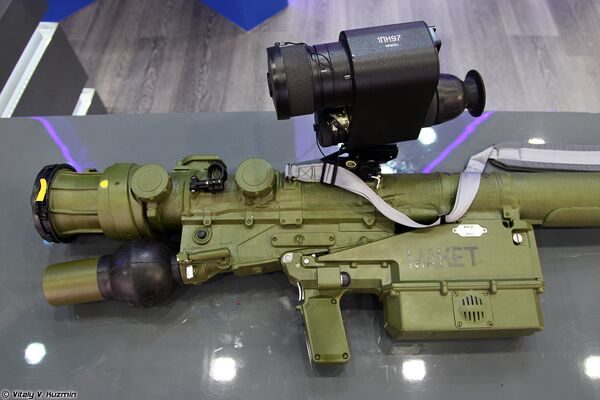

Высокой чувствительностью и «избирательностью» к типам целей ракета «Вербы» обязана фирменной трехспектральной головке самонаведения, «зрение» которой работает в ультрафиолетовом, ближнем и среднем инфракрасных диапазонах. Ракета еще на подлете способна отличить самолет или вертолет от выпущенной им тепловой «ловушки» и сделать правильный выбор.

Как и многие другие аналогичные ЗРК, «Верба» может не только работать «с плеча», но и устанавливается на корабли и ударные вертолеты в качестве вспомогательного противовоздушного средства. Важное новшество — комплекс гораздо проще в обслуживании, чем «Игла». Ее уже не надо «морозить» — новая конструкция головки самонаведения не требует охлаждать ее азотом. Изготовка к стрельбе занимает считаные секунды с момента обнаружения цели.

Источник

Современные переносные зенитные ракетные комплексы: краткий обзор

В структуре войсковой противовоздушной обороны важное место занимают переносные зенитные ракетные комплексы (ПЗРК). Вооружение этого класса дополняет иные системы ПВО, обеспечивая усиленную защиту от нападения с воздуха. Первые серийные ПЗРК современного облика появились в шестидесятых годах, и до сих пор остаются на вооружении армий мира. Продолжается дальнейшее развитие таких систем. За счет использования новых технологий и идей удается значительно повышать характеристики ПЗРК и, как следствие, защищенность войск от нападения с воздуха. Рассмотрим последние проекты ПЗРК, созданные в ведущих странах мира.

Россия – «Игла-С» и «Верба»

В вооруженных силах России и некоторых других государств широкое распространение получили ПЗРК семейства «Игла». Самой новой системой семейства является комплекс 9К338 «Игла-С», разработанный в КБ Машиностроения (г. Коломна) и принятый на вооружение в начале двухтысячных годов. В этом проекте использовались некоторые идеи, заимствованные из предыдущих проектов семейства, а кроме того применены несколько новых технологий и решений. С помощью такого подхода к конструированию удалось обеспечить возможность поражения различных целей, в том числе крылатых ракет и БПЛА, как вдогон, так и на встречных курсах.

Как и предыдущие отечественные ПЗРК, система «Игла-С» имеет несколько основных агрегатов. Боевые средства включают в себя транспортно-пусковой контейнер с ракетой, источником питания и баллоном хладагента, а также многоразовый пусковой механизм, присоединяемый к контейнеру перед применением. Кроме того, в состав комплекса входят подвижной контрольный пункт, а также контрольно-поверочная и учебная аппаратура.

В составе комплекса «Игла-С» используется управляемая ракета 3М342 с твердотопливным двигателем и инфракрасной головкой самонаведения. Для обнаружения цели используются два фотоприемника, работающие в разных диапазонах. Для упрощения конструкции ракеты система управления имеет только одну пару рулей, которая применяется для управления как по тангажу, так и по рысканью. Во время полета ракета вращается вокруг продольной оси, а маневрирование осуществляется за счет своевременного отклонения рулей на нужный угол.

Летом 2014 года стало известно о начале поставок серийных ПЗРК новой модели 9К333 «Верба». Как и ряд других подобных систем, «Верба» разрабатывалась коломенскими специалистами. Создание нового комплекса велось, как минимум, с середины прошлого десятилетия. Ориентировочно в 2007 году начались его испытания. В течение нескольких следующих лет продолжалась разработка и доводка новой системы. С 2012 года Завод им. Дегтярева (г. Ковров) выпускал ракеты нового комплекса, а первая серийная партия, предназначенная для поставок в войска, была изготовлена весной прошлого года.

Большая часть сведений о комплексе «Верба» пока не оглашалась. Более того, остается неизвестным даже внешний вид этой системы. По некоторым данным, новый ПЗРК оснащается инфракрасной трехдиапазонной головкой самонаведения и имеет более высокие характеристики в сравнении с предыдущими отечественными системами этого класса. Так, максимальная дальность стрельбы оценивается в 6-6,5 км, максимальная высота поражения цели – до 4-4,5 км. Более точные сведения отсутствуют.

США – FIM-92 Stinger

С начала восьмидесятых годов вооруженные силы США и ряда зарубежных государств используют ПЗРК FIM-92 Stinger. За прошедшие десятилетия этот комплекс прошел несколько модернизаций, направленных на повышение его характеристик. Прежде всего. доработкам подвергались системы наведения и управления, что привело к заметному росту характеристик. Кроме того, предпринимаются определенные меры, направленные на увеличение срока службы.

Комплексы Stinger всех модификаций имеют схожий состав. В составе этих ПЗРК используются зенитная ракета в транспортно-пусковом контейнере, пусковой механизм, оптический прицел для визуального предварительного наведения ракеты, блок с электрической батареей и хладагентом, а также аппаратура опознавания «свой-чужой».

Ракеты ПЗРК FIM-92 всех модификаций строятся по схеме «утка» и оснащаются твердотопливными ракетными двигателями. На ракетах применяются двухдиапазонные инфракрасные головки самонаведения. В последних проектах модернизации предусматривается использование ГСН, работающих как в инфракрасном, так и в ультрафиолетовом диапазоне. Подобная аппаратура обеспечивает более эффективное обнаружение цели и менее подвержена действию помех.

Великобритания – Starstreak

В 1997 году Великобритания приняла на вооружение ПЗРК Starstreak, разрабатывавшийся с середины восьмидесятых годов. В этом комплексе предлагалось использовать ряд оригинальных идей. Любопытной особенностью комплекса является возможность выполнения в трех конфигурациях: переносной, облегченной станковой и самоходной. При этом все варианты оснащаются одинаковой аппаратурой и применяют одну и ту же ракету.

По некоторым причинам авторы проекта из компании Thales Air Defence решили использовать в комплексе Starstreak полуактивное лазерное наведение. Перед пуском и до момента поражения цели оператор комплекса должен удерживать на атакуемом объекте прицельную марку, подсвечивая его лазерным лучом. По некоторым данным, в вариантах самоходного и станкового ЗРК может использоваться автоматическое сопровождение цели.

После обнаружения и взятия цели на сопровождение оператор должен производить пуск, продолжая слежение за целью. При помощи стартового двигателя ракета выходит из контейнера и включает маршевый двигатель. С помощью последнего ракета преодолевает некоторое расстояние до цели. После выработки заряда твердого топлива производится сброс трех стреловидных поражающих элементов. Они, используя собственные системы, находят цель и наводятся на нее. Утверждается, что применение трех стреловидных элементов позволяет повысить вероятность поражения цели. Попав в самолет или вертолет противника, стреловидный боеприпас пробивает его обшивку и повреждает внутренние агрегаты, а затем взрывается, увеличивая ущерб.

Ракета Starstreak HVM имеет длину 1,37 м и максимальный диаметр корпуса 130 мм. Вес транспортно-пускового контейнера с ракетой – около 14 кг. Стреловидные поражающие элементы длиной 45 см и диаметром 2 см оснащены небольшими стабилизаторами и рулями. Общая масса трех миниатюрных боевых частей, устанавливаемых на поражающие элементы, – около 900 г. ЗРК Starstreak может поражать цели на дальностях до 6 км и высотах до 5 км.

Основным эксплуатантом ПЗРК Starstreak являются вооруженные силы Великобритании. С начала двухтысячных годов некоторое количество систем этого семейства было поставлено зарубежным государствам: Индонезии, Таиланду и ЮАР.

Франция – Mistral

С конца восьмидесятых годов французские военные используют ПЗРК Mistral, разработанный компанией Matra BAE Dynamics (ныне входит в состав концерна MBDA). В середине девяностых появилась обновленная модификация комплекса, имеющая более высокие характеристики в сравнении с базовой версией. Кроме того, на основе этого ПЗРК были разработаны несколько вариантов зенитных систем, отличающихся друг от друга базовыми машинами и т.д.

Несмотря на все усилия разработчиков, ракета комплекса Mistral получилась довольно тяжелой – ее стартовый вес достигает 18,7 кг. Масса ракеты с транспортно-пусковым контейнером – 24 кг. По этой причине авторам проекта пришлось использовать любопытное решение, которое компенсирует большой вес ракеты, однако значительно снижает мобильность комплекса в сравнении с иными системами своего класса. Все агрегаты переносной версии комплекса монтируются на станке особой конструкции. На опоре-треноге крепится вертикальная стойка с небольшим сиденьем для оператора и держателями для транспортно-пускового контейнера ракеты. Кроме того, на стойке крепятся прицельные приспособления. При помощи такого станка оператор может наводить ракету в двух плоскостях.

Ракета комплекса Mistral имеет стандартную для таких изделий компоновку и комплектацию. При этом не обошлось без оригинальных идей. Так, головной обтекатель ракеты имеет форму многогранной пирамиды, что улучшает аэродинамические характеристики в сравнении с традиционными сферическими обтекателями. Инфракрасная ГСН построена на основе приемного устройства мозаичного типа, благодаря чему может находить цели со сниженным уровнем излучения, а также отличать их от помех и отраженного излучения.

Несмотря на большие габариты и отсутствие серьезных преимуществ перед иными современными аналогами, комплекс Mistral французского производства заинтересовал не только вооруженные силы Франции, но и военных других государств. Этот ПЗРК в различных модификациях поставлялся в 25 стран мира. В интересах зарубежных армий производились как системы в
базовой комплектации, так и зенитные комплексы, выполненные на базе самоходных шасси.

Китай – FN-6

В конце девяностых годов Шанхайская академия космических технологий занялась проектом нового переносного зенитного ракетного комплекса. Новую разработку под названием FN-6 впервые продемонстрировали в 2000 году. К этому времени комплекс изготавливался серийно и поставлялся в части Народно-освободительной армии Китая. Позже были подписаны контракты на поставку таких систем зарубежным государствам.

По общей архитектуре и составу ПЗРК FN-6 является типичным представителем вооружения своего класса. Он включает в себя транспортно-пусковой контейнер с ракетой, пусковой механизм и набор специального оборудования. Как и другие ракеты этого класса, боеприпас комплекса FN-6 оснащается инфракрасной ГСН. Применяется фотоприемник с четырьмя ячейками, принимающими излучение цели. ГСН прикрыта пирамидальным обтекателем. По некоторым данным, головка самонаведения китайской разработки способна находить цель при использовании активных помех.

Ракета длиной 1,49 м диаметром 71 мм весит 10,8 кг. Масса готового к использованию комплекса – 16 кг. Ракета покидает контейнер при помощи стартового двигателя, после чего включается маршевый. Твердотопливный маршевый двигатель разгоняет ракету до скорости порядка 600 м/с. Обеспечивается поражение целей на дальностях до 6 км и высотах 15-3800 м. При стрельбе на встречных курсах ПЗРК FN-6 может поражать цели, движущиеся со скоростью до 800 м, при стрельбе вдогон скорость цели ограничена 500 м/с. В полете ракета может маневрировать с перегрузкой до 18 единиц.

Известно о разработке модернизированных вариантов комплекса FN-6. Так, в 2006 году был впервые представлен комплекс FN-16 с повышенными характеристиками. По некоторым данным, ракета этого ПЗРК оснащается двухдиапазонной головкой самонаведения, что значительно повышает ее устойчивость к помехам. Также были созданы иные модификации комплекса.

Источник

Переносные ЗРК – гроза низколетящей авиации

ОРУЖИЕ ВОЗМЕЗДИЯ

Переносные зенитные ракетные комплексы (ПЗРК) являются эффективным средством ПВО на поле боя и на марше. Они обеспечивают поражение самолетов и вертолетов на малых и предельно малых высотах. Небольшие размеры и малая масса таких комплексов обеспечивают их транспортировку и боевое применение одним человеком. Это позволяет использовать ПЗРК в таких условиях, в которых применение других зенитных средств затруднено или вообще невозможно (лес, горы, болото, город и так далее).

Первый отечественный переносный ЗРК «Стрела-2» (9К32) предназначался для ПВО мотострелковых (танковых) батальонов и обеспечивал прикрытие командно-наблюдательных пунктов батальонов и опорных пунктов их рот от низколетящих воздушных целей (самолетов, вертолетов, крылатых ракет). Пуск ракеты ПЗРК «Стрела-2» производится по воздушной цели «вдогон» при визуальном обнаружении цели стрелком-зенитчиком из положения стоя, с колена, из окопа, из любых объектов бронетехники, движущейся со скоростью до 20 км/ч.

Переносный ЗРК 9К32 «Стрела-2» был разработан в Специальном конструкторском бюро Госкомитета оборонной техники (Главный конструктор – С. П. Непобедимый). Комплекс принят на вооружение Советской Армии в 1968 году. В соствав комплекса входила зенитная управляемая ракета (ЗУР) 9М32, размещенная в пусковой трубе (транспортно-пусковом контейнере 9П54) с пристыкованным к ней источником питания и пусковым механизмом (9П53). Основные технические характеристики отечественных ПЗРК приведены в таблице.

Ракета 9М32 комплекса 9К32 состоит из следующих отсеков:

• тепловой головки самонаведения (ТГСН), предназначенной для захвата воздушной цели до старта ЗУР, слежения за целью и формирования соответствующих команд наведения на цель;

• рулевого с аппаратурой управления полетом;

• двухступенчатой двигательной установки, предназначенной для выброса ракеты из пусковой трубы, придания ей вращения, разгона до скорости 430–450 м/с и поддержания ее в полете.

Тепловая головка самонаведения на земле захватывает и автоматически сопровождает цель по ее тепловому (инфракрасному) излучению. Головка самонаведения, основной составной частью которой является охлаждаемый жидким азотом фотоприемник, формирует управляющие сигналы, которые через автопилот передаются на рули ракеты. При этом ЗУР направляется на наиболее теплоконтрастные элементы цели, в частности, в район среза сопла реактивного двигателя.

Пусковая труба служит укупоркой для ракеты, обеспечивает наведение и пуск ЗУР. На пусковой трубе закреплены блок питания гироскопа ТГСН; механический прицел с лампочкой светового сигнала, информирующего стрелка-зенитчика о захвате цели головкой самонаведения; плечевой ремень для переноски; источник питания одноразового действия, обеспечивающий подготовку пуска и старт ракеты.

Пусковой механизм многоразового действия содержит электронный блок, механизм пуска, блокировок и стыковки с пусковой трубой, а также зуммер. Для приведения в боевую готовность бортовых средств наведения применяется блок батарея-охладитель. Этот блок включается непосредственно перед пуском ЗУР и обеспечивает электроэнергией бортовую аппаратуру ЗУР и охлаждение чувствительного элемента головки-фотоприемника. Источник питания одноразовый, и если пуск ЗУР не произведен, то источник питания заменяется другим.

Для исключения поражения стрелка-зенитчика продуктами сгорания, образующимися при пуске ЗУР, реализована схема запуска маршевого двигателя на безопасном для стрелка расстоянии – после вылета ЗУР из пусковой трубы. Выброс ЗУР из пусковой трубы осуществляется с помощью вышибного заряда, полностью сгорающего в пусковой трубе.

Боевая работа ПЗРК «Стрела-2» проходит следующим образом. После визуального обнаружения воздушной цели стрелок-зенитчик приводит ЗРК в боевое положение и включает источник питания. При этом тепловая головка самонаведения выходит на рабочий режим, и происходит раскрутка ротора гироскопа. После прицеливания и получения звукового и светового сигналов о захвате цели головкой самонаведения стрелок-зенитчик осуществляет пуск ЗУР. При этом срабатывает вышибной заряд, который обеспечивает выталкивание ЗУР из пусковой трубы и разгон ее до скорости 30 м/с.

После вылета ЗУР из трубы на ракете раскрываются рули и стабилизаторы, вырабатывается сигнал для снятия первой ступени предохранения взрывателя. Через 0,3 с после вылета ЗУР из трубы запускается маршевый двигатель, после чего снимается вторая ступень предохранения взрывателя, с этого момента он находится в полностью взведенном состоянии. В полете ракета вращается с угловой скоростью 15 оборотов в секунду, что обеспечивается за счет соответствующего угла наклона плоскости установки стабилизаторов.

«УНИЧТОЖАТЬ ДО ПОДЛЕТА»

Дальнейшее совершенствование зенитных комплексов этого типа было направлено на увеличение их боевых возможностей при стрельбе по воздушным целям на встречных курсах. В 1970 году на вооружение Советской Армии был принят модернизированный ПЗРК, получивший название «Стрела-2М» (9К32М). В нем практически при тех же массогабаритных характеристиках боевых средств комплекса были улучшены боевые и эксплуатационные возможности:

• обеспечена стрельба на встречных курсах по вертолетам и самолетам, летящим со скоростями до 150 м/с;

• увеличена зона поражения на догонных курсах реактивных самолетов (по высоте и дальности);

• обеспечена возможность поражения на догонных курсах целей, летящих со скоростью до 260 м/с;

• автоматизированы процессы захвата цели тепловой головкой и пуска ЗУР по воздушным целям, что облегчило боевую работу стрелка-зенитчика, особенно при стрельбе с подвижных объектов.

Результатом дальнейшего развития переносных ЗРК стал комплекс «Стрела-3» (9К34), принятый на вооружение в 1974 году. Этот комплекс имел улучшенные характеристики и, кроме стрельбы «вдогон», обеспечивал борьбу с самолетами и вертолетами, летящими на встречных курсах со скоростями до 260 м/с. Это обеспечивалось за счет новой тепловой головки самонаведения, обладающей значительно большей чувствительностью, чем ТГСН комплекса «Стрела-2М». Внешним отличием этого комплекса стал шар-баллон у блока питания, под пусковой трубой.

Отечественные переносные ЗРК различных модификаций поставлялись в вооруженные силы Афганистана, Алжира, Анголы, Египта, Индии, Ирака, Ирана, Кипра, Кубы, Финляндии, Югославии и других стран. Результаты боевого применения переносных ЗРК «Стрела-2» в Египте, куда по просьбе правительства этой страны были направлены первые серийные образцы этих комплексов, оказались весьма эффективны. В августе 1969 года за один день боевых действий десятью ракетами ПЗРК «Стрела-2» было сбито шесть самолетов Израиля, в то время как все другие средства ПВО Египта за этот же день уничтожили всего четыре.

В ходе испытаний ПЗРК «Стрела-3» были подготовлены предложения по дальнейшему совершенствованию зенитных средств этого класса второго поколения. Было признано, что необходимо:

• повысить эффективность стрельбы;

• разработать более совершенные средства опознавания воздушных целей, оповещения и управления огнем;

• увеличить размеры зоны поражения;

• повысить защищенность от тепловых помех;

• обеспечить стрельбу в ночных условиях;

• расширить диапазон условий боевого применения.

Эти предложения в значительной степени были учтены при разработке отечественного ПЗРК второго поколения типа «Игла».

СМЕРТЕЛЬНЫЙ УКОЛ «ИГЛЫ»

Новый отечественный ПЗРК «Игла» разрабатывался с учетом выявленных недостатков предыдущих комплексов и должен был иметь значительно повышенные характеристики. Однако возникшие технические сложности затянули процесс разработки и было решено создать упрощенный вариант ПЗРК, в то время как работы над первоначальным вариантом комплекса продолжались. Таким образом в 1981 году на вооружение Советской Армии был принят переносный ЗРК «Игла-1» (9К310).

Внешние отличия ПЗРК «Игла-1» от комплекса «Стрела-2» следующие: притупленная коническая передняя крышка пусковой трубы, расположенный под углом к продольной оси пусковой трубы блок питания и шар-баллон.

С целью повышения боевых возможностей подразделений, вооруженных ПЗРК «Игла-1», для командира отделения стрелков-зенитчиков разработан переносный электронный планшет 1Л15, который обеспечивает его оповещение о воздушной обстановке в квадрате 25х25 км. На планшете установлено электронное табло, на котором высвечивается положение воздушных целей и местонахождение самого подразделения зенитчиков. Источником информации для планшета могут быть пункты управления ПВО в звене «дивизия–полк», оборудованные соответствующей аппаратурой передачи данных. На планшете одновременно отражаются до четырех воздушных целей с отметками об их государственной принадлежности по признаку «свой-чужой», о курсе полета цели относительно позиции отделения стрелков-зенитчиков. Габариты планшета: 345х240×170 мм, масса – около 7 кг, время перевода из походного положения в боевое – 3 мин.

Переносный ЗРК «Игла-1» поступил на вооружение зенитных ракетных взводов батареи ПЗРК (в батарее – три взвода) в составе зенитного дивизиона мотострелкового (танкового) полка. В зенитном ракетном взводе три отделения, в каждом из которых – три стрелка-зенитчика, вооруженных одним пусковым механизмом и двумя ЗУР в пусковых трубах. Один из стрелков-зенитчиков назначается командиром отделения (кроме ПЗРК, у него находится переносный электронный планшет). Зенитное отделение размещается на отдельном транспортном средстве (БМП, БТР, автомобиль). В каждом отделении наряду с ПЗРК имеется два радиопередатчика (у командира отделения) и два радиоприемника (у каждого стрелка-зенитчика). Взаимное удаление стрелков-зенитчиков одного отделения на местности составляет 15–20 м. Командир взвода осуществляет управление действиями зенитного ракетного взвода по информации, поступающей на электронный планшет с пункта управления начальника ПВО полка или самостоятельно.

В этих условиях остро возникла необходимость разработки различных мер по повышению помехозащищенности ПЗРК, которые и были реализованы в разрабатывавшемся комплексе «Игла», принятом на вооружение Советской Армии в 1983 году.

НЕ ВСЕ ТАК ПРОСТО

ПЗРК «Игла» (9К38) с ЗУР 9М39 предназначен для поражения низколетящих воздушных целей (самолетов, вертолетов, крылатых ракет) на встречных и догонных курсах в условиях тепловых помех. Так же, как и в ПЗРК «Игла-1», оповещение стрелков-зенитчиков, вооруженных комплексами «Игла», о воздушной обстановке осуществляется с помощью переносного планшета. Определение государственной принадлежности целей по признаку «свой-чужой» осуществляется с помощью наземного радиолокационного запросчика.

К новым качествам переносного ЗРК «Игла» по сравнению комплексом «Игла-1» относятся:

• возможность борьбы с современными воздушными целями на встречных и догонных курсах в условиях применения ими ложных тепловых целей;

• увеличение дальности поражения целей при стрельбе «навстречу».

Эти качества обеспечены в основном за счет следующих конструктивных решений:

• применение принципиально новой двухканальной оптической головки самонаведения с блоком логической селекции истинных целей на фоне помех;

• существенное повышение чувствительности ГСН;

• обеспечение смещения центра группирования точек попадания ракеты для попадания осколков в наиболее уязвимые по сравнению с сопловой частью элементы конструкции.

Боевая часть осколочно-фугасного действия ПЗРК «Игла» обеспечивает поражение самолетов и вертолетов на встречных курсах при их скорости до 360 м/с и на догонных курсах – при скорости цели до 320 м/с, несмотря на постановку ими ложных тепловых целей. При отстреле воздушными целями на встречных и догонных курсах тепловых помех одиночно или залпами (до 6 в залпе) средняя вероятность поражения цели одной ЗУР 9М39 при стрельбе «навстречу» составляет 0,31, при стрельбе «вдогон» – 0,24. В таких помеховых условиях старые комплексы были практически неработоспособны.

Основным внешним отличием ПЗРК «Игла» от комплекса «Игла-1» является расширенная коническая передняя часть пусковой трубы.

В последнее время с целью расширения боевых возможностей, состоящих на вооружении ПЗРК, разработаны различные устройства, обеспечивающие увеличение боекомплекта ракет, возможность их залпового применения, использование их на разных носителях, в том числе и на вертолетах. Пусковое устройство «Джигит» обеспечивает возможность одновременного пуска двух ЗУР комплекса «Игла». В этом пусковом устройстве стрелок-зенитчик размещается на вращающемся кресле и вручную осуществляет наведение спаренной пусковой установки на воздушную цель. Данное устройство обеспечивает размещение двух ЗУР ПЗРК «Игла» на вертолете.

На базе элементов невсепогодного самоходного ЗРК ближнего действия «Стрела-10» разработана пусковая установка для использования ЗУР ПЗРК «Игла». Эта установка впервые была представлена на Международном авиационно-космическом салоне МАКС-99 в августе 1999 года в подмосковном городе Жуковском. Установка предназначена для одиночной и залповой стрельбы ракетами ПЗРК «Игла» или «Игла-1» по воздушным целям с наземных носителей или стационарных объектов, в том числе с доработанной базовой машины ЗРК «Стрела-10М3».

В состав такой пусковой установки входят:

• комплект аппаратуры управления и пусковых модулей для ЗУР переносных ЗРК;

• блок сопряжения с аппаратурой пуска;

• средства связи и приема целеуказания;

• средства опознавания государственной принадлежности цели.

Пусковая установка имеет боекомплект из восьми ЗУР. Она обеспечивает одиночную и залповую стрельбу ракетами. Масса пусковой установки с восемью ЗУР, которая обслуживается одним человеком, составляет 1200 кг.

Основные характеристики переносных зенитных ракетных комплексов

Источник

Стингер против Иглы, кто сбивает авиацию лучше

Это «жало» (именно так переводится слово Stinger с английского) получило известность у нас в годы Афганской войны, но по сей день стоит на вооружении и продолжает применяться.

Вас это может удивить, но в этом сегменте вооружений СССР и США шли ноздря в ноздрю в буквальном смысле. Первое поколение ПЗРК (Переносной зенитный-ракетный комплекс) появились в обеих странах в 1967 году — это FIM-43 Redeye и советская «Стрела». Ракеты, как средство ПВО, заинтересовали вояк ещё в годы Первой мировой. Но фактически зенитчики стали получать такое вооружение в 1950-е, когда стало технически возможным создавать ракеты, способные улететь не абы куда, а в конкретную цель.

Только вот зенитные-ракетные комплексы того времени были чрезвычайно громоздкими, требовали мощных радаров (мощных ещё и в смысле размеров и габаритов), ракетам были нужны стартовые площадки и сложная топливно-транспортная инфраструктура.

Одногодка ранних ПЗРК — зенитный-ракетный комплекс Круг, ЗУР с жидкостными ракетными двигателями

Короче, поначалу это всё годилось только для прикрытия стратегически важных объектов. Со временем появились комплексы и для войсковых ПВО, но и там хрен редьки не слаще — польза была тоже только прикрытии штабов и крупных группировок. Тактические формирования (от дивизии и меньше) использовали примерно то же, что и в годы Второй мировой, до них наука добралась к концу 60-х.

Инфракрасное наведение

Тема очень сложная, но попробуем объяснить максимально просто

Принцип основан на оптической системе, которая воспринимает тепловой импульс, передаёт её через растровый модулирующий диск на приёмник излучения. То есть тепловое излучение получается засечь как пульсирующий сигнал. Далее фотодетектор преобразует излучение в электрический сигнал и посылает в тракт на усиление, и потом вся система работает уже с этим сигналом.

Всё это взаимодействует с гироскопом ракеты, которая начинает сама «гнаться» за тепловой сигнатурой (пятном), а система с помощью датчиков улавливает все изменения положения пучка в пространстве, благодаря чему получается в итоге достигать движущейся мишени. Таким образом, ракета словно рождается из пускового контейнера, и движется к зафиксированной системой цели словно главной в жизни, которая при достижении трагически прерывается… вместе с самолётом, с вероятностью 0,4-0,45.

В ролике ниже на ракете класса воздух-воздух наглядно показан принцип, как тепловой импульс превращается в сигнал через растровый модулирующий диск.

Впрочем, какой бы дорогой эта система ни была, всё равно многократно дешевле самолёта и подготовки его пилота, который или погибал, или попадал в плен. Из-за того, что ПЗРК умели работать только на небольших высотах, их основной целью становились штурмовики и вертолёты. А это самая массовая и интенсивно применяемая авиация. Cогласно статистике Northrop Grumman, в период 1958-1992 годов, 80% потерянных в ходе боевых действий самолётов поражены ракетами с инфракрасной головкой самонаведения, и только 20% с помощью радиолокации.

FIM-43 Redeye, предшественник Стингера

Стингер и Игла

Второе поколение тоже пошло в войска в один год — в 1981 году на вооружение встали Стингеры (FIM-92) и советский ПЗРК Игла (Игла-1, а после модернизации 1983 года просто Игла).

Новое поколение решило прежние проблемы: ракеты летели не к самим соплам (которые одни из наиболее прочных элементов всей конструкции самолёта, поэтому повредить их — не означало гарантированно сбить цель), а смогли срабатывать при прохождении более уязвимых к разрушению конструкций. Нарастили и мощности самих боевых частей.

Другая особенность — элементы опознавания «свой — чужой», компактные и встроенные в саму установку.

Но главное — это возможность поражать авиацию на встречных курсах, потому что раньше приходилось пропускать аппарат и отправлять ракету вдогонку, когда он мог уже ударить по своим целям.

В то же время американец уступает в скорости цели, особенно встречной: 360 м/с могла работать Игла, и 320 м/с Стингер, то есть Стингер как бы дозвуковой, а Игла могла работать и на сверхзвуковую цель. Но это преимущество чисто техническое — штурмовики на таких скоростях не работают, а вертолёты не летают.

Высота поражения примерно равная — 3500 метров (3800 у Стингера), но практическая всегда выше паспортной, так что тут ещё неизвестно, кто кого.

Развитие после Холодной войны

1990-е и следующие 2000-е принесли человечеству супер-развитую электронику, она уменьшалась в габаритах и стала эффективнее. Больным для России местом стало то, что США были в этой истории на верхних строчках рейтинга, а РФ в девяностые было не до этого, страна выстраивалась в очереди за замороженными окорочками и училась «рыночку».

После базовой модели FIM-92A ПЗРК начали наращивать новыми фичами:

FIM-92B (POST — с пассивным оптическим искателем) — у неё была головка самонаведения, которая к инфракрасному диапазону (ИК) добавляла ультрафиолетовый (УФ), что сделало ракету устойчивее к природным помехам, а что ещё актуальнее — помогало бороться с тепловыми ловушками, которыми защищалась авиация. В УФ диапазоне различия между реактивным двигателем и тепловой ловушкой чётко различимы.

FIM-92C (RMP — с перепрограммируемым микропроцессором) — умеет загружать новый набор программного обеспечения с постоянной памяти, а не только оперативной. Это позволяет эффективнее обходить разные помехи и обходить их уже после пуска.

FIM-92D до FIM-92H — серия мелких улучшений для борьбы с помехами и управления ракетой. Самая важная модификация E смогла работать по малозаметным целям типа БПЛА и легких вертушек, а ещё по низколетящим крылатым ракетам.

RMP Block II и FIM-92J — помимо стандартных обновлений увеличилась дистанция до 7600 метров. Но это уже очень дорогая игрушка, поэтому американцы не видели особенного смысла в них — у новых противников США часто не было авиации вообще.

FIM-92K — модификация, которая умеет работать совместно с тактическим радаром обнаружения цели, своеобразный микро-ЗРК. То есть она способна использовать канал передачи данных, а не собственную ГСН. Поэтому с ней оператору в некоторых случаях можно даже не прицеливаться.

В сравнении с Иглой

Но главный недостаток — отсутствие УФ диапазона в оптической системе наведения, поэтому и Иглу-С можно обмануть тепловой ловушкой.

Источник

Почему ПЗРК “Верба” намного лучше Starstreak и Stinger

Переносной зенитно-ракетный комплекс «Верба»

Что такое ПЗРК

ПЗРК выглядит как труба, которую зенитчики носят за спиной, а в нужный момент выпускают из нее ракету по воздушной цели. То есть это достаточно компактное устройство, которое на первый взгляд может показаться простым, состоящим из пускового устройства и ракеты внутри. По сути, первые ПЗРК именно такими и были. Однако со временем они становились все сложнее и совершеннее.

Именно благодаря компактности во многом достигается эффективность ПЗРК. Обнаружить хорошо замаскированного военного с трубой практически невозможно. При этом всего одно попадание может обрушить самолет, вертолет или другое летающее средство, к примеру, дорогой БПЛА, стоимость которого может составлять несколько миллионов долларов.

В отличие от крупных ЗРК, таких как “Панцирь”, о котором мы рассказывали ранее, для развертывания и заряжания ПЗРК не требуется время. Зенитчик может выстрелить сразу после обнаружения цели, и затем сразу же покинуть огневую точку.

Предшественник «Вербы», советский ПЗРК «Игла»

История создания ПЗРК “Верба”

Комплекс разрабатывало ОАО «НПК «КБМ». При разработке была поставлена задача создать новые ПЗРК, которые смогут обеспечивать надежное прикрытие сухопутных войск от угроз с воздуха, способных противодействовать ПВО.

В результате цель была достигнута. Новый комплекс превосходит своего предшественника ПЗРК «Игла-С» 9К338 в по ряду показателей в полтора-два раза. Изделие, прежде чем поступать в армию, успешно прошло испытание в соединениях Воздушно-десантных войск, а также бригадах Восточного военного округа.

ПЗРК «Верба» работает по принципу «выстрелил и забыл»

В чем особенности комплекса “Верба”

Главная особенность ПЗРК “Вербы”, которая отличает комплекс от зарубежных аналогов — высокая эффективность против малоизлучающих целей. К таким целям относятся разведывательные и ударные беспилотники и крылатые ракеты. К слову, эти цели иногда не сбивают даже передовые ПВО дальнего действия. Высокую эффективность данного комплекса обеспечивает трехдиапазоннная оптическая головка самонаведения на ракете 9М336. Она имеет два ИК диапазона и один УФ.

Ракета обладает высокой скоростью, в результате чего уничтожает цели, летящие со скоростью до 500 м/сек. Причем она не воспринимает “ловушки”, а также неуязвима для современных лазерных комплексов, которые создают помехи. Эффективная дальность ракеты составляет от 0,5 до 6,4 км. Ракета уничтожает воздушные цели в диапазоне высот от 10 до 4500 метров.

Эффективность комплекса также обеспечивает автоматическая система управления. Она сама выявляет цель, вычисляет ее характеристики и затем распределять цели между огневыми средствами, учитывая их расположение. Благодаря отсутствию человеческого фактора, время от обнаружения цели до пуска ракеты сократилось до восьми секунд против трех-пяти минут у ПЗРК «Игла».

Для обнаружения целей на больших расстояниях комплекс включает в себя передовую РЛС

В комплекте с вербой имеется также компактная и устойчивая к помехам РЛС. Она способна обнаруживать цели на расстоянии до 80 км. Это тоже играет важную роль в эффективности комплекса.

Надо сказать, что разработчики не только увеличили эффективность ПЗРК, но еще и упростили техническое обслуживание. Ранее зенитчикам постоянно приходилось охлаждать головки ракет азотом. Теперь же в этом нет необходимости. В результате не требуется дополнительное оборудование, а также экономится человеческий ресурс.

Американский ПЗРК «Стингер» уступает по характеристикам российской «Вербе»

Почему ПЗРК “Верба” лучше, чем “Стингер” и “Старстрик”

Ближайшим аналогом российской “Вербе” является американский ПЗРК “Стингер”. Он начал поступать на вооружение армии США еще с 80-х годов. У этого комплекса максимальная высота поражения составляет всего 3,8 км, а минимальная — 180 метров. Это значит, что вертолет может безнаказанно расстреливать живую силу противника с небольшой высоты. По дистанции поражения “Стингер” также уступаем “Вербе”. Этот показатель составляет от 0,5 до 1 км на встречных курсах и 5,2 км на догонных. Правда, последние модификации способны поражать цели на расстоянии до 8 км, но при этом максимальная высота поражения не превышает 3,5 км.

Эффективность американского ПЗРК значительно ниже российского — при скорости цели в 400 м/сек вероятность поражения составляет 0,4 — 0,6. Справедливости ради отметим, что существует множество модификаций ПЗРК FIM-92 “Стингер”. Однако в основном все доработки касались увеличения срока службы ракет, а также улучшения системы наведения и управления. Поэтому характеристики практически не менялись.

Британский переносной зенитно-ракетный комплекс Starstreak

Британский Starstreak также существенно уступает “Вербе”. Это комплекс начал разрабатываться в середине 80-х годов, и поступил на вооружение армии Британии в 1997 году. Интересная особенность “Старстрик” заключается в том, что он производится в трех исполнениях — переносной, станковой и самоходный. Однако все три комплекса используют одну и ту же ракету, соответственно, обладают практически одинаковыми характеристиками.

Starstreak обладает полуактивным лазерным наведением. Это значит что с момента пуска и до самого поражения цели оператор должен держать объект на прицеле, подсвечивая его лазером. Однако по другим данным это касается лишь переносного ЗРК. Станковой и самоходный “Стартрик” обладают системой автоматического сопровождения цели.

ВНИМАНИЕ! ПУБЛИКУЕМ ССЫЛКУ НА ЯНДЕКС.ДЗЕН КАНАЛ. Не упустите возможность подписаться, здесь вас ждут захватывающие материалы, которых нет на нашем сайте.

Starstreak способен уничтожать летающие объекты на расстоянии от 1500 до 5500 км и на высоте 5 тысяч метров на догонных курсах и 1 тысячу метров на встречных. Некоторые модификации способны поражать цели на расстоянии до 6000 м. Следует отметить, что ПЗРК требует хороших навыков от зенитчика. Соответственно эффективность гораздо ниже, чем у “Вербы”, которая работает в автоматическом режиме.

Напоследок отметим, что ПЗРК других стран, к примеру, французский «Mistral», шведский RBS 70, а также китайский QW-2 тоже существенно уступают “Вербе”. Получается, как бы это банально не звучало, но да, аналогов нет.

Источник

«Ручные» комплексы ПВО. Часть 6. ПЗРК «Игла»

ПЗРК «Игла» (индекс ГРАУ 9К38, кодификация НАТО – SA-18 Grouse) – советский и российский переносный зенитный ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах, в том числе в условиях противодействия с помощью ложных тепловых целей. Комплекс был принят на вооружение Советской Армии в 1983 году. По своей известности и распространению данный комплекс может соперничать с другим известным на весь мир комплексом – ПЗРК Stinger.

В настоящее время ПЗРК «Игла» находится на вооружении армий России и многих стран СНГ, а также активно поставляется на экспорт (с 1994 года). Комплекс находится на вооружении армий более чем 30 стран мира, в том числе армий Болгарии, Бразилии, Вьетнама, Индии, Мексики, Сербии, Словении и многих других стран. Свои модификации комплексов «Игла» с ракетой с усовершенствованной ГСН есть и на Украине – «Игла-1М».

Разработка нового ПЗРК «Игла» проводилась в рамках работ, инициированных Постановлением ЦК КПСС и Совета Министров СССР от 12 февраля 1971 года и с учетом инициативных предложений КБМ МОП. Главным разработчиком комплекса стало КБМ Министерства оборонной промышленности СССР (главный конструктор С. П. Непобедимый), а тепловая ГСН для комплекса создавалась ЛОМО (главный конструктор ГСН – О. А. Артамонов). Основная цель разработки заключалась в том, чтобы создать ЗУР с лучшей стойкостью к мерам противодействия и более высокой эффективностью, чем у ПЗРК предыдущего поколения типа «Стрела».

В состав ПЗРК «Игла» вошли:
— Зенитная управляемая ракета 9М39;
— Пусковая труба 9П39;
— пусковой механизм 9П516 с встроенным наземным радиолокационным запросчиком 1Л14;
— переносной электронный планшет 1Л110.

При этом запросчик был заимствован из переносного комплекса «Игла-1», который был принят на вооружение советской армии в 1981 году и представлял собой упрощенный вариант комплекса с более низкими тактико-техническими характеристиками. Решение о его выпуске и принятии на вооружение было принято, так как работы по основному комплексу ПЗРК «Игла» затягивались по времени в связи с доводкой некоторых его элементов. Основным внешним отличием переносного комплекса «Игла» от упрощенной версии «Игла-1» стала расширяющаяся коническая передняя часть пусковой трубы.

Главным же техническим отличием ракеты 9М39 от предшественницы, которая использовалась с упрощенным комплексом «Игла-1», стала двухканальная ГСН 9Э410. Головка самонаведения данной ракеты обладает повышенной чувствительностью и способна различать истинные и ложные цели в условиях постановки противником искусственных помех в инфракрасном диапазоне. Для этого она имеет два канала – основной и вспомогательный. Фотоприемник основного канала ГСН – это фоторезистор на основе сурмянистого индия, охлажденного до температуры минус 200° С. Система охлаждения фотоприемника та же, что и у переносного комплекса «Иглы-1». Максимум спектральной чувствительности данного фотоприемника основного канала ГСН находится в диапазоне от 3,5 до 5 мкм, что соответствует спектральной плотности излучения газовой струи работающего реактивного двигателя. Фотоприемник вспомогательного канала ГСН представляет собой неохлаждаемый фоторезистор на базе сернистого свинца, максимум спектральной чувствительности которого находится в диапазоне от 1,8 до 3 мкм, что соответствует спектральной плотности излучения помех типа – ЛТЦ (ложных тепловых целей). Система переключения головки самонаведения 9Э410 принимает решение по следующему правилу: если уровень сигнала фотоприемника основного канала больше уровня сигнала вспомогательного канала, то это настоящая воздушная цель, если наоборот – это ложная тепловая цель.

Применение новой тепловой головки самонаведения на цель позволило использовать для снижения аэродинамического сопротивления не «треножник», который использовался на ракете переносного комплекса «Игла-1», а изящную внешне иглоподобную конструкцию. Подобное техническое решение, которое и дало название ПЗРК, было предложено инженерами КБМ еще до появления в печати информации о применении аэродинамической «иглы» на американской ракете «Трайдент-1».

Переносной комплекс «Игла» обеспечивал поражение различных воздушных целей на встречных и догонных курсах. В том числе целей, отстреливающих с промежутками времени от 0,3 с и более тепловые помехи с превышением суммарной мощности излучения над мощностью излучения цели до 6 раз. При отстреле воздушными целями тепловых помех одиночно или залпами (до 6 штук в залпе) вероятность поражения цели с помощью одной ракеты 9М39 за пролет зоны поражения составляла – 0,31 при ведении огня навстречу цели и 0,24 при ведении огня вдогон цели. В то же время ПЗРК «Игла-1» в подобных помеховых условиях был почти полностью неработоспособен.

Отдельно можно выделить вариант комплекса с турелью «Джигит», предназначенный для одновременного применения двух ЗУР. В данном комплексе стрелок-оператор располагается во вращающемся кресле и вручную осуществляет наведение пусковой установки на воздушные цели. Главным преимуществом опорно-пусковой установки «Джигит» является возможность залпового пуска двух ракет одним стрелком. По оценкам разработчиков, залповый пуск ракет повышает вероятность поражения воздушной цели в среднем в 1,5 раза.

Самой современной версией комплекса является ПЗРК «Игла-С» (индекс ГРАУ – 9К338, «Игла-Супер» по кодификации НАТО SA-24 Grinch) – комбинированный вариант комплексов «Игла-Д» и «Игла-Н» с рядом технических улучшений. В частности была увеличена масса БЧ, появилась возможность эффективного поражения малоразмерных целей типа беспилотных летательных аппаратов и низколетящих крылатых ракет. Комплекс «Игла-С» прошел государственные испытания, которые завершились в декабре 2001 года и в 2002 году уже был принят на вооружение российской армии. В том же 2002 году одним из первых иностранных заказчиков комплекса «Игла-С» стал Вьетнам, который получил 50 ПЗРК в рамках контракта стоимостью 64 миллиона долларов, заключенного осенью 2001 года. По данным на 2010 год в распоряжении вьетнамских военных имелось 200 таких комплексов и порядка 1800 ракет к ним.

Основное предназначение ПЗРК «Игла-С» – это прикрытие войсковых подразделений, гражданских и военных объектов от непосредственных воздушных атак боевых вертолетов огневой поддержки, самолетов тактической авиации (штурмовиков, истребителей-бомбардировщиков, истребителей), а также уничтожения БПЛА и крылатых ракет на встречных и догонных курсах в условиях искусственных и естественных помех при визуальной видимости цели и в ночных условиях.

Специально для данного комплекса в объединении ЛОМО была создана новая помехоустойчивая ГСН 9Э435. Использование в головке самонаведениях двух фотоприемников, работающих в разных спектральных диапазонах, позволило разработчикам обеспечить селекцию тепловых помех. Помимо этого в ГСН была внедрена так называемая «схема смещения», которая обеспечивает формирование команд управления на рулевой привод ЗУР при подлете к воздушной цели таким образом, что ракета отклоняется от точки наведения, расположенной в области сопла, к центру цели, то есть в наиболее уязвимые ее агрегаты.

Источник

Советский конкурент «Стингера» — ПЗРК «Игла»

История создания

В 60-е годы в Советском Союзе приняли на вооружение ПЗРК «Стрела-2» (по существу – прямую копию американского комплекса «Ред Ай»). Немедленно начались поставки «Стрел» дружественным режимам и «развивающимся странам». На протяжении следующего десятилетия она показала довольно высокие боевые качества. Но были у «Стрелы» и недостатки, в принципе свойственные всем ранним зенитным ракетам.

Инфракрасная головка самонаведения не обладала достаточной чувствительностью, и не могла захватить цель, следующую, например, на встречном курсе. Защищали от ПЗРК и такие простые способы, как отклонение выхлопа вертолетных двигателей вверх.

Задание на разработку новой «индивидуальной» зенитно-ракетной системы с повышенными боевыми качествами было получено в 1971 году, а через десять лет она поступила на вооружение.

Новый ПЗРК получил название «Игла».

Описание конструкции

Наиболее совершенной модификацией комплекса «Игла» является «Игла-С», этот ПЗРК имеет самые высокие тактико-технические характеристики. Он создан в результате глубокой модернизации ПЗРК 9К38 «Игла». Этот ракетный комплекс способен противодействовать не только самолетам и вертолетам противника, но и сбивать его беспилотники и крылатые ракеты. Вероятность поражения целей составляет 0,8-0,9.

Эксперты считают, что вероятность поражения воздушной цели типа F-16 в переднюю полусферу составляет примерно 50% с учетом применения противником всех имеющихся активных и пассивных помех и его интенсивного маневрирования.

Комплекс 9К338 «Игла-С» состоит из ракеты 9М342 в пусковой трубе и пускового механизма, а также прибора ночного видения «Маугли-2». В состав комплекса также входят средства его технического обслуживания: подвижный контрольный пункт и средства контрольно-проверочной аппаратуры.

Максимальная высота полета воздушной цели – 3,5 км. Ее скорость может достигать 340 м/с. Вес комплекса составляет 19 кг.

Головка самонаведения ракеты ГСН 9Э435 имеет два канала приема входящих сигналов, что позволяет ей проводить эффективную селекцию и отделять ложные цели от настоящих. При подлете к цели ракета отклоняется от точки наведения (то есть, от сопла) и поражает центральную часть летательного аппарата, которая является значительно более уязвимой. По показателям вибро- и ударозащищенности ракета 9М342 значительно превосходит своих предшественников.

Топливо, которое использовано в ракете ПЗРК «Игла-С», обладает высокими детонационными свойствами, что еще больше повышает боевую эффективность ракеты, особенно при ее использовании на встречных курсах.
Непосредственно после вылета ракеты начинает работать пороховой двигатель, который направляет ЗУР в точку упреждения. Все это происходит без всякого участия человека.

Когда мы говорим о ПЗРК «Игла», мы подразумеваем целое семейство переносных ракетных комплексов. Несмотря на то, что модификация «С» является самой современной и продвинутой, на вооружении армии находятся тысячи комплексов более ранних модификаций, выпущенных еще в советский период.

Размеры модификации «Игла-С» позволяют производить стрельбу ракетами старых модификаций. Более того, ракета 9М342 может быть использована комплексами «Игла» и «Игла-1». Крепление прибора ночного видения «Маугли» позволяет устанавливать данное устройство на комплексы более ранних модификаций.
Использование модификации «Игла-С» не требует серьезной переподготовки от военнослужащих, ранее имевших дело с «Иглой» или «Иглой-1».

ПЗРК «Игла» оснащен надежной системой опознавания «свой-чужой», что гарантирует блокировку пуска ракеты по собственным самолетам или вертолетам.

Комплекс способен эффективно работать в любых условиях: при предельно высоких и низких температурах, в условиях повышенной влажности, при выпадении обильных осадков и даже после погружения в воду (0,5 метра на 30 минут). Ракетному комплексу, находящемуся в упаковке не страшно падение с высоты два метра, сильная вибрация и многочисленные механические удары.

Для обеспечения стрельбы сразу двумя зенитными ракетами была создана пусковая установка «Джигит». Она оснащена системой внешнего предварительного определения («свой-чужой»), средствами самодиагностики и технического обслуживания. Стрелок находится во вращающемся кресле, слева и справа от него находятся пусковые трубы ракет. Наведение на цель производится в ручном режиме. Залповая стрельба повышает вероятность поражения воздушной цели в 1,5 раза.

Тактико-технические характеристики

Сопоставим главные показатели основного варианта «Иглы», а также ее упрощенного варианта и известного американского ПЗРК «Стингер», который тоже появился на вооружении в 1980-е годы.

Если верить этим показателям, то на момент появление «Стингер» отличаются высокой мощностью и являлся более скоростной ракетой. Но стоит отметить, что управление огнем посредством электронного планшета американскими инженерами не предусматривалось. Головка самонаведения «Стингера» тоже оснащалась системой противодействия тепловым ловушкам, но, в основном, она достигалась, сложными системами обработки информации.

В боевом плане, ПЗРК можно считать равноценными – хотя разжечь гражданскую войну или переломить ход военной кампании с помощью одного «Стингера» еще никому не удавалось.

Примечательно, что простота в эксплуатации и усвоении, как американских, так и отечественных ПЗРК, проистекала из того, что изначально их рассматривали в качестве средства ведения спецопераций и партизанской войны.

Британский ПЗРК «Блоупайл» демонстрировал противоположный подход. Он превосходил всех аналогов по помехозащищенности и был всепогодным. Но у него была более сложная и продолжительная программа подготовки ракетчиков, которые должны иметь соответственный уровень квалификации и постоянно поддерживать его на должном уровне.

Переносной ЗРК «Игла» стал важным достижением отечественной промышленности по праву пользовался высокой популярностью («Иглу» выбрало большинство стран, которые не купили «Стингер»).

Но в настоящее время, это разработка устаревает.

С 2014 года на вооружение поступил новый ПЗРК «Верба». По мнению экспертов, эта система является продолжением развития решений, которые были заложены в «Игле», поэтому это очередное подтверждение того, что еще в 80-е годы в комплекс были заложены правильные качества. Да и «Иглу-С» не планируют снимать с производства.

Модификации «Иглы»

ПЗРК «Игла» поступил в Вооруженные Силы Советского Союза в 1983 году. На основании базовой модели впоследствии Коломенским КБ были разработаны специализированные модификации комплекса:

Для ведения огня сразу двумя ракетами сконструирована пусковая установка «Джигит», оснащенная блоком определения «свой-чужой», функцией самодиагностики и средствами технического обслуживания. Предварительное наведение на цель осуществляется в ручном режиме. При залповом ведении огня, вероятность ликвидации воздушной цели увеличивается в 1,5 раза.

Универсальность

В ПЗРК «Игла» характеристики и структура оборудования обеспечивает высокую преемственность в эксплуатации. Процесс модификации не коснулся размеров комплекса, посадочных мест для его крепления и габаритов упаковочных контейнеров.

ЗУР комплекса «Игла-С» свободно встанет в укладку и на пусковые устройства ранних модификаций вместо прежних ракет.

Крепежные элементы оптики ночного видения, входящей в базовую комплектацию версии «С», позволяют смонтировать прибор на любую пусковую установку «Игла».

Очень важно, что опытному стрелку-зенитчику нет необходимости в прохождении серьезной и долгосрочной переподготовки для работы с модернизированными версиями комплекса. Для обучения боевых расчетов может использоваться как новый универсальный тренажер «Конус», так и прежние учебно-тренировочные средства ПЗРК «Игла» и «Игла-1».

Распространение и боевое применение

Помимо России и бывших советских республик, ПЗРК «Игла» разных модификаций используют во всех уголках планеты. Их используют Бразилия, Венесуэла, Эквадор и Перу; Египет, Ливия и Марокко; Тайланд, Вьетнам и Малайзия. Добрался российский ПЗРК даже до Северной Америки – его приняли на вооружение в Мексике. География распространения обширная.

В январе 1991 года «Иглами» сбили британский истребитель-бомбардировщик «Торнадо», в феврале – минимум два американских штурмовика А-10 и истребитель F-16. При этом, по крайней мере, один А-10 получил тяжелые повреждения хвостовой части, но смог вернуться на базу и приземлиться. С помощью ПЗРК сбиты были и четыре «Харриера» авиации американской морской пехоты.

В 1992 году в ходе очередного обострения спора за контроль над ледником Сиачен индийской «Иглой» был сбит вертолет, на котором летел пакистанский командующий. После чего наступление Пакистана захлебнулось.

В ходе локального пограничного конфликта между Эквадором и Перу в 1995 году эквадорцы сбили из ПЗРК перуанский вертолет Ми-24, а эквадорский штурмовик А-37 был «Иглой» поврежден, но смог приземлиться.

В том же 1995 году силы Республики Сербской с помощью комплекса сбили над Боснией французский «Мираж».

В настоящее время «Иглы» активно используются в сирийском конфликте, причем в основном оппозиционерами.

В 2012 году ими был сбит Су-24 государственных войск, в 2013 году – МиГ-23. Вероятно, список потерь больше, но точно установить использованный ПЗРК не всегда возможно.

Во время гражданской войны на востоке Украины из ПЗРК «Игла» в 2014 году уничтожили украинский грузовой самолет Ил-76. В том же году силами Азербайджана с помощью переносного зенитно-ракетного комплекса сбили армянский вертолет Ми-24. Одни из последних инцидентов с применением комплекса — уничтожение курдскими ополченцами турецкого вертолета «Суперкобра».

Иногда к началу боевого использования «Иглы» относят гражданскую войну в Сальвадоре, однако другие источники указывают, что сальвадорские штурмовики А-37 и АС-47 были сбиты с помощью «Стрелы-2М». Старые ПЗРК были использованы и в 1988 году для поражения грузового DC-6, снабжавшего «контрас» в Никарагуа.

Источник

ПЗРК «Игла»

«Игла» (индекс ГРАУ – 9К38, кодовое обозначение МО НАТО и США – S-18 Grouse (в перев. «шотландская куропатка») – советский и российский переносной ЗРК, предназначенный для поражения низколетящих вражеских воздушных целей на догонных и встречных курсах под воздействием ложных тепловых помех. Комплекс поступил на вооружение в 1983 году.

«Игла» поступила на вооружение войск РФ, стран СНГ и с 1994 года стала экспортироваться в больше, чем в 30 государств, среди которых Босния и Герцеговина, Болгария, Сербия, Вьетнам, Хорватия, Словения, Черногория, Польша, Финляндия, Германия, Ирак, Индия, Сингапур, Малайзия, Южная Корея, Сирия, Мексика и Бразилия.

Устройство

В целом «Игла» имела типичное для ПЗРК устройство. Главные составляющие комплекса:

Переносной электронный планшет 1Л15-1 используется в качестве средства целеуказания.

Модификация «Игла-1»

«Игла-1» (по классификации NATO – SA-16 Gimlet (в перев. Буравчик), индекс ГРАУ – 9К310) – упрощенный вариант П3РК. Поступил на вооружение в 1981 году.

Преимущества «Ингла-1» перед «Стрела-3»:

С целью улучшения динамики наведения зенитной управляемой ракеты в упрежденную точку встречи с целью в тепловую ГСН введена дополнительная схема, которая формируется команду для разворота ракеты вначале полета и электронный переключатель двух режимов «вдогон»/«навстречу».

Для снижения аэродинамического сопротивления впереди тепловой ГСН разместили небольшой конический обтекатель, который закреплен на 3 наклонных стержнях. Он формирует своеобразный «треножник». Для улучшения динамических характеристик на ракете был установлен дестабилизатор в плоскости, которая перпендикулярная аэродинамическим рулям. Использование лопастных стабилизаторов, в транспортном положении примыкающих к боковой поверхности хвостовой части корпуса ракеты, позволило рационально применять объем пусковой ракеты, которое раньше занимали сложенные перьевые стабилизаторы.

В пусковой механизм встроили блок целеуказания «свой-чужой» 1Л14, который отвечал за автоблокировку пуска зенитной управляемой ракеты по дружеской цели. При разрешающей способности по азимуту 20-30 градусов 1Л14, опознавал цели с точностью не меньше 0,9, что практически исключало вероятность запуска ракеты по своим объектам. Но, по причине большой ширины диаграммы направленности антенны (до 70 градусов по углу места и до 30 градусов по азимуту), а также из-за наличия задних лепестков такой диаграммы, 1Л14 мог сработать от пролетающего по близости своего самолета, и заблокировать пуск ракеты по врагу. В таких случаях стрелок может отключить блокировку пуска.

Что касается внешних отличий, то здесь стоит выделить притупленную коническую переднюю крышку пусковой трубы и расположение источника питания и блока питания под углом к продольной оси пусковой трубы.

«Игла-1» дополнили ПЭП (переносным электронным планшетом) 1Л15-1 командира отделения стрелков-зенитчиков и первые предлженным НИИ МО и предназначенным для оповещения командира отделения об окружающей воздушной обстановке в квадрате 25х25 километров. Наличие в этом квадрате цели, к которому в прямоугольной системе координат привязывались отделения стрелков-зенитчиков и точки строения источники информации, а также положение воздушной цели, отображалось на табло планшета путем загорания соответствующего положения цели компонента светового индикатора. В качестве источника информации для планшета могли выступать пункты ПВО в звене «дивизия-полк» (ППРУ-1, ППРУ-1М, ПУ-12, ПУ-12М), «Купол» или РЛС П-19, используемые на ПУ начальника ПВО дивизии, оснащенные телекодовой аппаратурой съема и передачи информации АСПД-У. Опытный образец планшета мог обеспечить устойчивый прием целеуказания от ПУ-12М на дальностях не меньше 10 километров. Привязка планшета к местности осуществлялась командиром отделения стрелков-зенитчиков посредством компаса по указанной с ПУ-12М реперной точке, что обеспечивало прием координат воздушных целей с точностью не хуже 1000 метров по дальности 5-25 градусов по азимуту. Ошибки целеуказания без планшета (выдаваемого по радиотелефону с пульта управления ПУ-12М указаниям направлений на цели врага по сторонам света относительно точки стояния ПУ-12М) составляли до 5 километров по дальности и до 40 градусов по азимуту. На планшете отражалось до 4 цели с отметками об их государственной принадлежности, а также о курсе полета объекта относительно позиции стрелков-зенитчиков.

Преимущества переносного зенитного ракетного комплекса «Игла» перед «Игла-1»

Увеличенная дальность поражения воздушных целей на встречных курсах благодаря повышении предстартовой чувствительности головки самонаведения ракеты. Возможность уничтожения крылатых целей.

Возможность борьбы на догонных и встречных курсах с перспективными и современными воздушными целями в условиях использованиями ими искусственных тепловых помех, создающих решающим устройством.

Единый пусковой механизм, что обеспечивает пуск и наведение на цель ракет как комплекса «Игла», так и «Игла-1».

Наведение не прямо в прочный двигатель, а в остальные части корпуса, и использование неизрасходованного топлива для подрыва.

Электронный планшет для предварительного выделения воздушной цели стрелками и командиром, что исключает вероятность внезапного появления целей. За счет более раннего начала боя обеспечивает больший радиус обстрела.

Бесконтактный взрыватель существенно превосходит зарубежные варианты, так как срабатывает на металлическую цель, что исключает любые типы ложных целей, выбрасываемые в больших количества и быстро, создающие плотное физическое облако (оно требует заново захватить цель), что идущую с высокой скоростью, особенно, если эта штора возникает прямо между целью и ракетой (пачки фольги для ослепления радиолокационной станции, а также физически засложяющие от других диапазонов частот, но эффект от них будет кратковременны, так как цель способна маневрировать с высокой перегрузкой, постоянно создавая помехи: ИК-ловушки, дополнительные отражатели, оптические помехи из самых разных источников). В случае стрельбы по неметаллическим целям, важно избавиться от штурмовой авиации, которая бьет прямой наводкой высокомощными и малоценными боеприпасами, а не сбивать пластиковые тихоходные БПЛА с практически аналогичной эффективностью.

Использование современной тепловой ГСН с охлаждением позволило использовать для снижения аэродинамического сопротивление изящную иглоподобную конструкцию, а не «треножник», который используется на ракете комплекса «Ингла-1». Такое техническое решение было придумано специалистами КБМ ее до того как в свободном доступе появилась информация об использовании аэродинамической «иглы» на ракете американского производства «Трайдент-1».

Комплекс обеспечивал уничтожение воздушных целей на догонных и встречных курсах, отстреливающих с временными промежутками от 0,3 с и больше тепловые помехи с превышением общей мощности излучения над мощностью излучения цели до 6 раз. При отстреле целями тепловых помех на догонных и встречных курсах залпами или одиночно (до 6 штук в залпе) средняя вероятность поражения воздушной цели одной ЗУР 9М39 за пролет зоны поражения – 0,24 при стрельбе вдогон и 0,31 при стрельбе навстречу. В таких условиях «Игла-1» практически неработоспособен.

Главным внешним отличием переносного зенитного ракетного комплекса «Игла» является расширяющаяся коническая передняя часть пусковой трубы.

Модификация «Игла-С»

Дополнительное оборудование

Опорно-пусковая установка (ОПУ) «Джигит»

Главное преимущество ОПУ «Джигит» заключается в возможности залпового пуска ракет одним выстрелом. ОПУ оборудован 2-мя пусковыми установками «Игла», средствами собственного технического обслуживания и диагностики, системой внешнего предварительного целеуказания «свой-чужой» и учебно-тренировочными средствами.

При залповом пуске ракет вероятность поражения цели в среднем увеличивается в полтора раза.

Комплект «Стрелец»

Используется для обеспечения автоматизированного дистанционного последовательного, одиночного пуска ракет «Игла» с разных носителей воздушного, морского и наземного базирования.

При размещении на носителе 2 и больше модулей возможны залповые пуски 2 ракет по одной воздушной цели.

Другие модификации:

Игла-Д – вариант для ВДВ с разборной пусковой трубой.

Игла-В – для вооружения наземной техники и вертолетов. Добавлен блок, который обеспечивает возможность совместной эксплуатации двух ЗУР.

Игла-Н – применяется новая ЗУР, с более мощной БЧ, серьезно увеличивающая вероятность уничтожения целей противника.

Боевое применение

Радиолокационный запросчик в виде «Ц»-образной надстройки, используемый ВВС Словакии, которые оснащены ПЗРК «Игла».

Во время операции «Буря в пустыне» (1991 год) было сбито четыре самолета «Харриер». Помимо этого был уничтожен один F-16C.

В период боснийской войны сербы сбили самолет-истребитель Mirage-2000RN из ПЗРК «Игла».

Осенью 1995 года индийские войска ударили из ПЗРК «Игла» по пакистанскому вертолету SA.316 «Лама». В результате погибло несколько высокопоставленных военнослужащих.

Во время карабахской войны из ПЗРК «Игла» сбили 2 азербайджанских истребителя МиГ-21.

В Чечне сбили 4 (по другим источникам 6) российских вертолетов, в том числе Ми-8 с комиссией Генштаба (среди жертв – 13 человек, из которых 2 генерала), и еще один Ми-8, на борту которого находились высокопоставленные лица (среди погибших был замминистра внутренних дел РФ М.Рудченко замкомандующего внутренних войск Н. Горидов) и, вероятно, Ми-26, перевозивший военных (116 погибших).

В Грузии ваххабиты купили всего 8 ПЗРК «Игла». В 2003 году было изъято 3 ПЗРК «Игла» боевиков, были арестованы и уничтожены несколько организаторов нападений на вертолеты. В 2005 году у них была изъята последняя «Игла».

ПЗРК «Игла» использовался Ираком начиная с 2003 года с целью противостояния войск коалиции. Известно, что осенью 2003 года из него был сбит вертолет UH-60 «Чёрный Ястреб», принадлежащий американцам.

Зимой 2014 года из ПЗРК был сбит египетский военный вертолет в р-не Синайского пол-ва. Ответственность за атаку лежат на группировке «Джамаат Ансар Байт аль-Магдис».

Во время гражданской войны в Сирии было сбито минимум два летательных аппарата (вертолет Ми-17 и бомбардировщик Су-24).

Вооруженный конфликт на востоке Украины. Использовался повстанцами ЛНР и ДНР против ВС Украины.

Осенью 2014 года с его помощью азербайджанские военные сбили Армянский вертолет Ми-24 в р-не линии соприкосновения войск (это был тренировочный полет).

Весной 2016 года Амянскими военными был сбит азербайджанский вертолет Ми-24 (в боевом полете) в р-не линии соприкосновения войск.

ПЗРК «Игла» в фильмах и компьютерных играх:

Battlefield 2 (назван «Игла»).

Battlefield 3 (называли SA-18 «Игла»).

Battlefield 4 (назвали точно также как и в предыдущей части).

Ка-52 Team Alligator.

Xenus: Точка кипения (назвали ПЗРК «Игла»)

Arma 2 (ПЗРК «Игла»).

Тактико-технические характеристики

Сопоставим главные показатели основного варианта «Иглы», а также ее упрощенного варианта и известного американского ПЗРК «Стингер», который тоже появился на вооружении в 1980-е годы.

Источник

Отечественные ПЗРК: «Иглы»

«Игла»

Еще в ходе работ над комплексами семейства «Стрела» создатели переносных зенитных ракетных комплексов пришли к выводу о недостаточных характеристиках и возможностях систем на базе существующих технических решений. ПЗРК «Стрела-2» и его модификации не были защищены от ложных тепловых целей, а также имели боевую часть недостаточного могущества. В феврале 1971 года вышло постановление Совмина СССР, в соответствии с которым оборонная промышленность должна была создать новый переносной зенитный комплекс, лишенный недостатков предшественника. Головным предприятием проекта должно было стать коломенское КБ машиностроения, кроме того к работам привлекли предприятие ЛОМО, НИИ измерительных приборов и Центральное конструкторское бюро аппаратостроения.

Проект, получивший обозначение «Игла», предлагалось создавать с использованием имеющегося опыта, но без прямого заимствования существующих компонентов. Следует отметить, что создание ПЗРК «Игла» оказалось крайне сложным делом. Изначально требовалось представить комплекс на испытания в конце 1973 года, однако ввиду сложности проекта испытания начались лишь в январе 1980-го.

Для повышения вероятности поражения цели ГСН 9Э140 получила дополнительную схему, отвечающую за разворот ракеты в сторону цели на начальном участке полета. Для выполнения такого разворота в рулевом отсеке ракеты были предусмотрены дополнительные твердотопливные двигатели.

Ракета ПЗРК «Игла» могла лететь к цели со скоростью до 600 м/с. Максимальная дальность стрельбы (вдогон) достигала 5,2 км, максимальная высота (так же вдогон) – до 2,5 км. При стрельбе вдогон ракета 9М39 могла поразить цель, летящую со скоростью до 320 м/с. Скорость цели при стрельбе навстречу достигала 360 м/с. Вероятность поражения цели одной ракетой достигала 0,63.

Помимо ракеты в состав переносного зенитного комплекса 9К38 «Игла» входили пусковая труба 9П39, пусковой механизм 9П516 и переносной электронный планшет. По составу и функциям пусковой механизм 9П516 в значительной мере был похож на предыдущие устройства этого типа, однако оснащался встроенным наземным радиолокационным запросчиком 1Л14. Принцип действия пускового механизма остался прежним. В боевом положении ПЗРК «Игла» весил 17 кг.

Интересной особенностью комплекса «Игла» стало использование планшета 1Л110. Используя это устройство, командир по проводной связи мог передавать стрелкам-зенитчикам информацию об обнаруженных целях. Использование планшета позволяло упростить и ускорить процесс поиска и захвата целей.

Создание электронных компонентов ПЗРК 9К38 затянулось, из-за чего его государственные испытания были проведены не в середине семидесятых, как планировалось ранее, а лишь в 1982 году. Тем не менее, разработчики проекта успели исправить все недостатки, благодаря чему комплекс «Игла» успешно прошел испытания и в сентябре 1983 года были принят на вооружение.

«Игла-1»

Как уже говорилось, создание головки самонаведения 9Э140 оказалось сложной задачей, решение которой заняло больше времени, чем планировалось изначально. В связи с этим в 1978 году появилось предложение о создании нового ПЗРК. Параллельно с системой «Игла» предлагалось разработать аналогичный комплекс «Игла-1», в конструкции которого не использовались бы сложные системы, создание которых затянулось. ПЗРК «Игла-1» не предназначался для замены «Иглы», но должен был дополнить ее, а также упростить процесс перевооружения войск.

К 1978 году все основные работы по проекту «Игла», за исключением создания ГСН, были завершены. По этой причине было решено взять за основу для нового ПЗРК «Игла-1» наработки по «Игле», а в качестве головки самонаведения использовать доработанную систему комплекса «Стрела-3». Таким способом предполагалось в сравнительно короткие сроки создать переносной зенитный комплекс с приемлемыми характеристиками.

Большая часть элементов конструкции ракеты 9М313 комплекса 9К310 «Игла-1» была заимствована из проекта «Игла». Пусковая труба 9П322 и пусковой механизм 9П519 с радиолокационным запросчиком 1Л14 тоже создавались на основе имеющихся наработок по основному проекту.

Ракета 9М313 длиной 1673 мм и диаметром 72 мм имела стартовый вес 10,8 кг. На изделии использовалась инфракрасная головка самонаведения, представлявшая собой доработанную ГСН ракеты комплекса «Стрела-3». Для улучшения аэродинамики ракеты перед ее головным обтекателем была установлена специальная коническая деталь. Дополнительный обтекатель крепился на трех стержнях и должен был снижать лобовое сопротивление ракеты. Форма обтекателя, отличная от «иглы» комплекса 9К38, была обусловлена использованием одноканальной ГСН с одним фотоприемником. В транспортном положении конический обтекатель, выступающий из переднего среза пусковой трубы, прикрывался крышкой соответствующей формы.

Характеристики ГСН ракеты 9М313 позволяли захватывать цель при стрельбе вдогон на расстоянии до 5 км. Максимально возможная высота полета атакуемой цели – 2,5 км. При собственной скорости до 600 м/с ракета ПЗРК «Игла-1» могла поражать цели, летящие со скоростью до 360 м/с (вдогон) или 320 м/с (навстречу). Вероятность поражения цели типа «истребитель» одной ракетой, в зависимости от условий, достигала 0,59.

Для удобства работы стрелков-зенитчиков командир отделения мог использовать электронный планшет 1Л15-1. Этот аппарат позволял командиру получать информацию с пунктов управления противовоздушной обороны звена «дивизия-полк» и следить за территорией 25х25 километров. Планшет 1Л15-1 одновременно мог выдавать информацию о четырех целях, указывая их расположение, курс и другие параметры.

Создание ПЗРК 9К310 «Игла-1» завершилось сравнительно быстро. В начале января 1980 года были проведены первые испытательные пуски новых ракет по учебным целям. Испытания продолжались до середины лета того же года. 11 марта 1981 года вышло постановление ЦК КПСС и Совмина СССР о принятии нового комплекса на вооружение.

«Игла-С»

Самой новой на данный момент модификацией ПЗРК «Игла» является система 9К338 «Игла-С», принятая на вооружение в начале двухтысячных годов. Целью этой модернизации было повышение характеристик базового комплекса, а также расширение его возможностей. По задумке авторов проекта, комплекс «Игла-С» должен был бороться не только с самолетами или вертолетами противника, но и с крылатыми ракетами. Разработкой нового ПЗРК занимались КБ машиностроения и предприятие ЛОМО. Серийное производство было развернуто на Заводе им. Дегтярева (г. Ковров).

Для нового переносного зенитного комплекса была разработана ракета 9М342, являющаяся глубокой модернизацией базовой 9М313. В прежних габаритах (длина 1635 мм и диаметр 72 мм) с незначительным ростом массы (11,7 кг) удалось разместить новое электронное оборудование и боевую часть, призванные повысить характеристики изделия. Новая инфракрасная ГСН 9Э345 построена по двухканальной схеме и способна определять ложные тепловые цели. Интересным нововведением являются обновленные алгоритмы работы ГСН. Т.н. схема смещения при подлете к цели перенацеливает ракету с сопла двигателя на центр фюзеляжа. Таким способом повышается вероятность поражения наиболее важных и уязвимых агрегатов самолета или вертолета противника.

Головка самонаведения 9Э345 позволяет поражать цели на дальностях до 6 километров. Максимальная высота полета цели – 3,5 км. Ракета 9М342 способна догнать и поразить цель, летящую со скоростью до 340 м/с. При атаке на встречных курсах максимальная скорость цели ограничена 400 м/с.

Ракета ПЗРК «Игла-С» поставляется в пусковой трубе 9П338 с наземным источником питания 9Б238-1. На трубе крепится пусковой механизм 9П522, представляющий собой дальнейшее развитие устройств этого типа. При необходимости стрелок-зенитчик может использовать прицел ночного видения 1ПН72М «Маугли». ПЗРК 9К338 в боевом положении весит 19 кг.

Следует отметить, для использования комплекса «Игла-С» был создан комплект средств обеспечения стрельбы ночью (СОСН) 9С250. В состав комплекта входят переносной электронный комплект со средствами связи и обработки информации, опорные устройства (треноги с креплениями для ПЗРК и аппаратуры целеуказания), аппаратура целеуказания для стрелков и набор средств для хранения и перевозки элементов комплекта. Командир отделения зенитчиков при помощи планшета из состава СОСН 9С250 может получать информацию о воздушной обстановке с пунктов управления ПВО. Планшет может пересчитывать полученные данные и передавать стрелкам-зенитчикам информацию об азимуте и дальности до целей. Передача данных с командирского планшета на аппаратуру стрелков осуществляется по проводному каналу.

Государственные испытания ПЗРК 9К338 «Игла-С» завершились в конце 2001 года. Вскоре комплекс был принят на вооружение российской армии. За прошедшее с тех пор время оборонная промышленность создала несколько типов дополнительного оборудования, совместимого с «Иглой-С». Так, с 2009 года на вооружении стоит комплект СОСН 9С935 «Барнаул», имеющий более высокие характеристики в сравнении с 9С250. ПЗРК «Игла-С» могут использоваться вместе с опорно-пусковой установкой «Джигит», представляющей собой поворотное основание для двух пусковых труб с аппаратурой. Для установки ПЗРК на различную технику предлагаются комплексы «Стрелец» и «Комар».

Переносные зенитные ракетные комплексы семейства «Игла» активно использовались и используются советскими, а затем российскими вооруженными силами. Большое количество таких ПЗРК было продано третьим странам. В общей сложности системы семейства «Игла» состоят на вооружении почти четырех десятков стран. Боевое применение ПЗРК «Игла-1» началось в 1991 году, во время войны в Персидском заливе. Переносные зенитные комплексы активно использовались иракскими войсками. Было сбито или повреждено несколько самолетов Международной коалиции. После этого «Иглы» применялись почти во всех крупных вооруженных конфликтах последнего времени.

По материалам:
http://pvo.guns.ru/
http://rbase.new-factoria.ru/
http://kbm.ru/
http://rusarmy.com/
Василин Н.Я., Гуринович А.Л. Зенитные ракетные комплексы. – Мн.: ООО «Попурри», 2002

Источник

Пзрк что это

ПЗРК семейств «Стрела», «Игла», «Верба»

Широкое распространение и применение в ходе боевых действий в мире получили советские переносные зенитные ракетные комплексы. Первыми советскими ПЗРК были «Стрела-2» 9К32 (натовское обозначение SA-7), принятая на вооружение Советской армии в 1967 году, и «Стрела-2М» 9К32М, принятая на вооружение Советской армии в 1970 году Ракета 9М32 имела ПК ГСН и могла применяться только на догонных курсах в диапазоне 500-3200 м по дальности и 30-2500 по высоте. Вес ракеты составлял 9,15 кг, вес БЧ 1,17 кг, а общий вес комплекса в боевом положении — 14,5 кг. Вероятность поражения цели составляла 0,19-0,25. Комплекс «Стрела-2М» имел практически те же массо-габаритные характеристики, но более чувствительную ГСН и измененную систему управления полетом ракеты. Зона поражения возросла до 4000 м по дальности и 2700 м по высоте. Минимальные дальность пуска и высота поражаемой цели не изменились. Вероятность поражения цели возросла до 0,22-0,25. В 1974 году на вооружение Советской армии поступил ПЗРК «Стрела-3» 9К34 (SA-14), созданный на базе «Стрела-2», который использовал ракету 9М36 с новой ПК ГСН, имевшей повышенную помехоустойчивость и способной осуществлять селекцию ложных целей. Данный комплекс относился ко второму поколению ПЗРК. Важным отличием было применение в ГСН охлаждаемого фотоприемника и новой двигательной установки. Стрельба могла осуществляться уже не только на догонных, но и на встречных курсах. Характеристики по дальности и высоте поражаемых целей остались прежними, при этом скорость поражаемых целей составляла до 260 м/с на встречном курсе и до 310 м/с при стрельбе вдогон. Вероятность поражения цели составляла 0,3–0,33.

Следующим комплексом был 9К310 «Игла-1» (обозначение НАТО SA-16) с ракетой 9М313, принятый на вооружение в 1981 году. Существенными отличиями ПЗРК 9К310 «Игла-1» являлись:

— расширение зоны поражения по дальности до 5000 м и по высоте до 3500 м;

— уменьшение нижней границы поражаемых целей до 10 м;

— возможность поражения более скоростных целей — летящих со скоростью 300 м/с при стрельбе на встречном курсе и до 360 м/с при стрельбе вдогон;

— увеличение вероятности поражения цели до 0,4.

В 1983 году был принят на вооружение ПЗРК 9К38 «Игла» (SA-18) с ракетой 9М39, относящийся к комплексам третьего поколения. Дальность стрельбы и высота поражаемых целей остались на уровне предшественника, а принципиальным отличием являлось применение новой ГСН.

ПЗРК 9КЗЗЗ «Верба»[9] с ЗУР 9М336 — новый российский переносной зенитный ракетный комплекс, который можно отнести к ПЗРК четвертого поколения. Комплекс предназначен для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. С высокой вероятностью поражает малоизлучающие цели — крылатые ракеты и БПЛА. Ракета 9М336 комплекса 9КЗЗЗ оснащена инфракрасной трехдиапазонной головкой самонаведения. Принципиальным отличием, позволяющим разработчику позиционировать комплекс как превосходящий все существующие в мире ПЗРК, является улучшенная на порядок чувствительность ГСН с одновременным ростом ее помехозащищенности[10].

В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полета, а также распределение найденных целей между зенитчиками с учетом их расположения.

Дальность стрельбы составляет 500-6400 м, досягаемость по высоте 10-4500 м, скорость поражаемых целей до 500 м/с, время реакции ПЗРК до 8 сек.

Полный состав ПЗРК «Верба» в армейском варианте следующий: ракета 9М336, пусковой механизм 9П521, наземный радиолокационный запросчик «свой — чужой» 1Л229B, подвижный контрольный пункт 9В861, малогабаритный радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль разведки и управления 9С932-1, переносной модуль управления огнем 9С933 (в бригадном комплекте), встроенный монтажный комплект 9С933-1 (в дивизионном комплекте), комплект средства автоматизации стрелка-зенитчика 9С935, учебно-тренировочные средства.

Интересную информацию относительно боевых возможностей нового ПЗРК привел в начале марта 2016 г. Н. Поросков, отмечавший в своей статье распространение систем противодействия DIRCM (правда, почему-то упоминались только израильские), но акцентировавший внимание на том, что «возможно, эти угрозы и распространяются на ПЗРК ранних моделей, но не на „Вербу“, утверждают российские военные эксперты, с кем общался автор».

В этой же публикации указывалось, что «чувствительность головки самонаведения ракеты увеличена в восемь (!) раз». Однако отдельные сведения, приводимые автором, в частности, о том, что «выросла и зона захвата и поражения воздушных целей: по сравнению с ПЗРК предыдущего поколения „Игла-С“ — в 2,5 раза», вызывают сомнения и снижают доверие к достоверности других данных[11].

Первая публичная демонстрация комплекса состоялась во время Международного военно-технического форума «Армия-2015» в подмосковной Кубинке летом 2015 г. А в конце декабря 2015 г. в г. Наро-Фоминске на базе 1-го гвардейского зенитного ракетного полка 106-й гвардейской воздушно-десантной дивизии представителям СМИ продемонстрировали элементы новейшего комплекса средств автоматизации подразделений ПВО тактического звена ВДВ («Барнаул-Т»), вместе с которым был показан и ПЗРК «Верба», поступивший на вооружение десантников в 2014 г. Источником данных о воздушной обстановке служит переносной малогабаритный радиолокационный обнаружитель (MЛPO) 1Л122-1Е «Гармонь»[12].

Советские (российские) комплексы экспортировались более чем в 30 стран мира. Поставки ПЗРК семейства «Стрела-2» иностранным государствам оценивались Jane’s в более чем 41 000 единиц, среди крупнейших получателей (по которым имеются количественные оценки) были Египет (10 000), Сирия (15 000), Вьетнам (5080), Эфиопия (1550), Никарагуа (1151), Ливия (1500), Польша (1000). Общая цифра зарубежных поставок по ПЗРК «Стрела-3» составляет порядка 4000 единиц (из них 1500 приходится на поставки в Сирию в 1987–1989 гг.), по ПЗРК «Игла-1» — более 7360 (из них 2500 в Индию в 1990–1991 гг.), по ПЗРК «Игла» — более 7700 (в том числе 2500 в Индию в 2001–2003 гг., 1900 в Иорданию в 2001 и 2009–2010 г.г., 1050 в Сингапур в 1998–1999 гг., причем сообщалось о передаче последним некоторого количества Мьянме). Данные о поставках комплекса «Игла-С» отрывочные[13].

Советские комплексы первого и второго поколений по лицензии, а также в результате копирования выпускались в ряде стран. ПЗРК «Стрела-3» и «Игла-1» производились в период существования Варшавского договора в Польше, и после распада этого блока на базе ПЗРК «Игла-1» стала выпускаться его модификация GROM-1, объем поставок которого Грузии оценивался в 100 единиц. В 2007 г. российскими военными были захвачены в Чеченской республике два экземпляра комплексов и по серийным номерам идентифицированы как относящиеся к партии, поставленной именно в Грузию. В 2008 г. еще два экземпляра были захвачены осетинскими вооруженными формированиями в ходе российско-грузинского конфликта[14]. Комплекс GROM-2 в цитируемом источнике определялся как отечественная разработка польских оружейников.

Болгария на предприятии Vazovski Machinostroitelni Zavodi (VZM) производила комплексы «Стрела-2М», «-3», «Игла-1Е» (лицензионный вариант ПЗРК «Игла»), но в начале 2000-х годов производство ПЗРК в стране было свернуто. Однако, по западным источникам, комплексы «Игла-1Е» могли быть в незначительном количестве поставлены ХАМАС.

ПЗРК серии «Стрела» выпускался в Египте под обозначением «Ain Sakr» на фабрике Sakraj, а также в Китае, Северной Корее, Иране и Пакистане.

Частными примерами применения ПЗРК советской разработки являлись следующие. В ходе войны в Южной Родезии партизанами движения ZIPRA данными ПЗРК были сбиты два четырехмоторных турбовинтовых гражданских пассажирских самолета Vickers 782D Viscount авиакомпании Air Rhodesia с 48 и 59 пассажирами и членами экипажа на борту соответственно 3 сентября 1978 г. и 12 февраля 1979 г. Наряду с американскими Stinger китайский вариант ПЗРК «Стрела-2» — HN-5 «Хуньинь-5», — широко применялся против советских войск в Афганистане. 17 февраля 1991 года в Кувейте один американский истребитель-бомбардировщик F-16 был сбит ПЗРК «Стрела-3», а 21 сентября 1991 года югославскими ПЗРК «Стрела-2» хорватская ПВО сбила два югославских легких штурмовика J-21 Jastreb. В Боснии в сентябре 1995 г. современный французский истребитель «Mirage 2000» был сбит ракетой ПЗРК «Игла» сербских сил ПВО в районе Пале, а в Чечне данным ПЗРК 19 августа 2002 года был сбит вертолет Ми-26.

ФОТО 2. ПЗРК 9КЗЗЗ «Верба» — пусковой механизм 9П521 и ракета 9М366 //

Источник
