Что такое цанга
Что такое цанга
Цанга для ручного фрезера: виды, назначение и особенности применения
Цанга для фрезера – это элемент, без использования которого работа любого оборудования подобного назначения не представляется возможной. Данное устройство, конструкция которого, кроме зажимных элементов, также включает в себя гайки и стопорные шайбы, отвечает за надежную фиксацию инструмента в процессе его работы. Знать, какими конструктивными особенностями отличаются цанги для ручных фрезеров, надо для того, чтобы не только грамотно пользоваться такими устройствами, но и правильно выбирать их, когда в этом возникает необходимость.
Работа ручным фрезером начинается с установки фрезы в цанговый зажим инструмента
Что собой представляют цанги для ручных фрезеров
Цанговый зажимной патрон
Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.
Как правильно выбрать набор цанговых зажимов
При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.
Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.
Назначение и виды цанговых патронов
Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.
По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:
Конструкция патронов с выдвижной и втягиваемой цангами
Сферы применения цанговых патронов
Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.
Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.
Набор цанг с гайкой и стопорным кольцом для фрезера Sparky
Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:
Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.
Если говорить о наиболее популярных типах подобных устройств, то таковыми являются цанги для фрезера категории ER. Их можно узнать по нанесенной на них соответствующей маркировке.
Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм
Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.
Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.
Применение цанговых патронов в оснащении такого оборудования позволяет повысить производительность выполняемой на нем обработки, а также увеличить ее точность.
Цанга
Содержание: Скрыть Открыть
Цанга – это специальное фиксирующее приспособление для установки инструмента. Применяется в качестве основного элемента цангового патрона для зажима инструмента или заготовки цилиндрической формы. Также применяются и специальные цанги под квадратный или шестигранный хвостовик.
Конструкция и применение

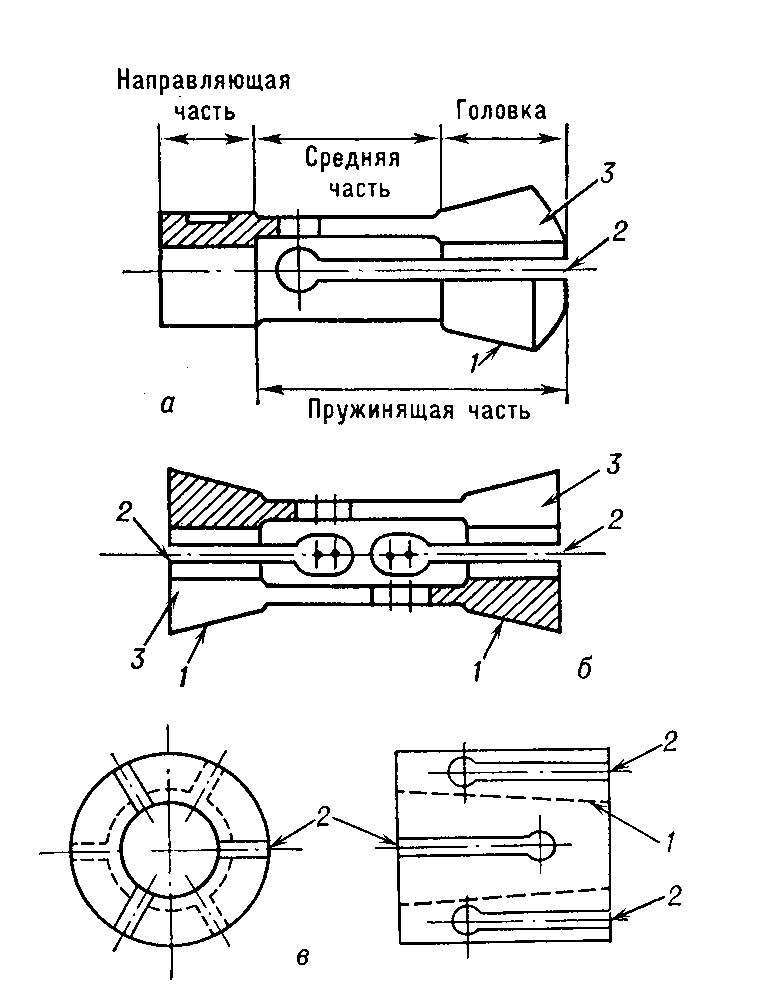

Цанга представляет собой пружинящую разрезную втулку с усеченным конусом и отверстием необходимого диаметра. Корпус цанги имеет специальные пропилы, которые обеспечивают движение фиксирующих лепестков при установке или снятии инструмента. Сжимающее усилие обеспечивает вращение гайки.
Виды цанг
В современной металлообработке применяются различные виды цанг, отличающиеся размером и конструктивным исполнением. Фиксаторы общего назначения подразделяются на:
Применение цанг в токарных станках
Для работы с заготовками на токарных станках-автоматах используются подающие и зажимные цанги. Подающая применяется совместно с зажимной и обеспечивает достаточный зажим заготовки для перемещения в осевом направлении, при раскрытом положении второй фиксирующей оснастки. Данный тип цанг имеет резьбовое соединение с трубой подачи. При удержании заготовки зажимной штангой, подающая перемещается назад в исходное положение. Перед подачей зажимная освобождает заготовку и подающая перемещает вместе с ней вперед.
Зажимная цанга обеспечивает автоматическую фиксацию прутка и располагается в передней части шпинделя. На токарно-револьверных станках чаще всего применяются цанги с обратным конусом, что обеспечивает более высокую жесткость благодаря увеличению силы зажатия при осевом резании.
ГОСТы
На цанги зажимного типа, предназначенных для хвостовиков цилиндрической формы, действует ГОСТ 17201-71. Другие часто используемые стандарты определяют основные и присоединительные размеры цанг. Для зажимных цанг действует ГОСТ 2876-80, для подающих – ГОСТ 2877-80. Из международных стандартов общеприменимым является DIN 6499, ISO 15488, регулирующий параметры цанг ER – с двумя зонами зажима и сквозным отверстием.
Цанга
Изготавливают цанги в виде пружинящей разрезной втулки.
В цанговых патронах наиболее распространены цанги ER. Различают высокоточные и стандартные ER цанги. По сути они отличаются только допуском на размеры и на биение. Линии по производству стандартных и высокоточных цанг не разделяют, сортировка на два типа осуществляется по результатам технического контроля.
Существуют конструктивно герметичные цанги с возможностью подачи смазывающе-охлаждающей жидкости через инструмент.
Для метчиков используют специальную разновидность ER цанг, имеющие паз для квадрата на хвостовике метчика. Также для метчиков иногда используются цанги, обеспечивающие осевую компенсацию. Такие цанги позволяют обойтись без дорогих резьбонарезных патронов. Метчиковые цанги и цанги с осевой компенсацией подходят к стандартным патронам под ER цанги.
См. также
Ссылки
Полезное
Смотреть что такое «Цанга» в других словарях:
цанга — зажим, приспособление, втулка Словарь русских синонимов. цанга сущ., кол во синонимов: 3 • втулка (10) • зажим … Словарь синонимов
ЦАНГА — (от нем. Zange) пружинящая разрезная втулка для зажима цилиндрических или призматических предметов. Применяют в металлорежущих станках, приборах, цанговых карандашах и т. д … Большой Энциклопедический словарь
цанга — Приспособление в виде пружинящей разрезной втулки для зажима цилиндрических или призматических предметов. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
ЦАНГА — (от нем. Zange) приспособление в виде пружинящей разрезной втулки для зажима цилиндрич. или призматич. предметов. В ряде случаев Ц. выполняет также роль направляющего элемента. Ц. применяют в металлореж. станках, цанговых карандашах и т. д. (см.… … Большой энциклопедический политехнический словарь
Цанга — (от нем. Zange) приспособление в виде пружинящей разрезной втулки для зажима цилиндрических или призматических предметов. Со стороны головки (рис.) Ц. имеет осевые прорези, разделяющие лепестки зажимные кулачки. Зажим предмета происходит… … Большая советская энциклопедия
цанга — (нем. zange) приспособление для зажима материала или инструмента при обработке на металлорежущих станках; используется также в других устройствах, напр, для зажима графитового стержня в карандаше и т. п. Новый словарь иностранных слов. by EdwART … Словарь иностранных слов русского языка
цанга-втулка — цанга втулка, цанги втулки … Орфографический словарь-справочник
Цанга разжимная — – конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта. [ГОСТ 24379.1 2012] Рубрика термина: Скобяные изделия Рубрики энциклопедии: Абразивное оборудование, Абразивы,… … Энциклопедия терминов, определений и пояснений строительных материалов
Трехкулачковый зажимной механизм, конечно же, способен ежеминутно сжимать и разжимать детали в процессе обработки, но такой режим богат контраргументами и главные из них – разорительно для собственно производителя и утомительно для станочника.
Назначения
Цанговый патрон – это механизм, предназначенный для быстротечного зажима цилиндрического и иного сечения (четырехгранных, шестигранных и др.) прутков, заготовок или режущего инструмента. Чаще применяются при финишных операциях.
Цанга – это стальная калёная втулка (или из иного упругого материала) с неполными разрезами по бокам, образующие лепестки, пружинящего свойства (возвращаются в исходное положение). Эти свойства применены в основах процесса зажима — разжима и центрирования заготовки в рабочей зоне станка.
Эффект от внедрения данного типа зажимов проявлен при:
Применением выравнивающих вкладышей решается проблема несоответствия поверхности заготовки размерам цангового зажимного механизма.
Конструкция цанги
Устанавливающая оснастка самой цанги, как правило, универсальна. Разные модели можно использовать применительно к одной группе станков. Но часть, которая обеспечивает крепление фрезерных хвостовиков, почти всегда ориентируется на ограниченный диапазон размеров. Что касается материала изготовления, то конструкционную основу формирует металл – обычно инструментальная сталь. Разве что в местах сопряжения с фиксируемой фрезой могут применяться вставки из твердотельных сплавов и специальной керамики. Это необходимо для повышения износостойкости рабочих поверхностей и предотвращения налипания раскаленного хвостовика к цанге.
Виды цанг
Зажимные цанговые устройства конструктивно разделены на:
По назначению разделены на:
Назначение и виды цанговых патронов
Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.
По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:
Конструкция патронов с выдвижной и втягиваемой цангами
Как работает цанговый зажим?
Выполнен в виде втулки с усеченным конусом, имеющим отверстие заданной конфигурации (круглое, четырехгранное, шестигранное и др.). Вдоль цанги сделаны пропилы, формирующие зажимные лепестки с коническими рабочими поверхностями.
Принцип работы устройства таков:
Как работает зажимной цанговый механизм
Устройство простого цангового зажима
Соответственно, чтобы извлечь инструмент или заготовку из такого патрона, необходимо ослабить самозажимную гайку, уменьшив давление, которое она оказывает на цанговый зажим.
В патроне токарного станка могут зажиматься прутки различной формы благодаря сменным цангам
Цанговые патроны можно использовать для фиксации деталей, конфигурация поперечного сечения которых не соответствует форме их входного отверстия. Для того чтобы зафиксировать в цанговом патроне такую деталь, применяются специальные картриджи, поставляемые в комплекте с устройством.
Конструктивные особенности
Цанги изготавливают из инструментальных и легированных сталей с особенностью закалки:
Как правильно выбрать набор цанговых зажимов
При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.
Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.
Как устроены зажимные цанговые патроны
Зажимной цанговый патрон
Конструкция зажимного цангового патрона включает:
Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).
Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:
Цанговый зажим
Применение цангового зажима для труб позволяет существенно упростить процесс сборки трубопровода и значительно снизить его стоимость, отказавшись от услуг сторонних специалистов.
Выделяют три разновидности данного соединительного элемента по его назначению для определенных типов конструкций:
Вид цанги зажимной для трубы подбирается, исходя из того, какой материал был использован для ее изготовления:
Уточнив диаметр трубы, можно приступать к сборке конструкции.
Обратите внимание! Единственное ограничение состоит в том, что цангу прямого зажима не принято устанавливать в труднодоступных местах. Причина такова: подобные конструкции нуждаются в периодическом осмотре и подтягивании ослабевших элементов, поэтому доступ к ним должен быть прост.
Сборно-разборная конструкция прямого зажима
Сборно-разборную конструкцию для прямого зажима легко установить. Пружинистая разрезная втулка давит на трубу изнутри, сверху придавливается контргайкой уплотнительное кольцо. Через кольцо прижимное усилие передается на стенки трубы, которые плотно зажимаются на втулке.
Особенности цангового патрона
Данное приспособление легко спутать с кулачковым патроном, который используется не только в станках, но и в составе ручных обрабатывающих инструментов. Объединяются они тем, что выступают универсальным средством захвата насадки. Впрочем, в обоих случаях универсальность условна, так как речь может идти об определенных типоразмерах хвостовиков. Главной особенностью цангового патрона является возможность регулировки зажима по диаметру применяемого инструмента. Более того, крепление может обеспечиваться в отношении хвостовиков с разным сечением и формой. Обычно применяются цилиндрические и прямоугольные стержни, но существуют и специальные модели для захвата треугольных элементов.
Цанги: типы и особенности
Цанга – пружинная зажимающая втулка. В целом, речь идёт об основном конструктиве быстрозажимного цангового патрона, который предназначается для фиксации свёрл, метчиков и фрез. Производители выпускают разные типы цанг, поэтому стоит более подробно рассмотреть, из какой стали их делают, для чего используют и какие цанги лучше подойдут для того или иного инструмента.
Что такое цанга?
Начнём с азов, и для начала ответим на простой вопрос: что такое цанга. Цанга – элемент станочной оснастки, который используют для закрепления металлообрабатывающего инструмента в станке. Чаще всего такие устройства используются у фрезера, токарного или фрезерных станков.
Конструктивно цанга представляет собой разрезную пружинную втулку с усечённым конусом и посадочным отверстием для хвостовой части инструмента. Изготавливается из калёного или упругого металла, на корпусе имеются пропилы, образующие лепестки с пружинящим эффектом, которые обеспечивают крепление или снятие инструмента.
Главная задача такой оснастки – обеспечить надёжное крепление инструмента, не допуская при этом биения во время работы. Фактически, цанги не только повышают качество обработки, но и обеспечивают безопасность оператора станка. Благодаря лепесткам, цанга гарантирует равномерный обжим хвостовика инструмента. Изделия хорошо переносят температурные перепады, поэтому могут использоваться для высокоскоростной обработки заготовок.
Типы цанг
На производстве используют разные виды цанг для фрезерного станка. Изделия различаются формой, например, могут быть цилиндрическими или коническими. В зависимости от типа оснастка подходит для различных производственных процессов.
«ТКТ» предлагает разобраться в разных видах цанг, как они работают и для чего применяются.
Цанги типа ER
Наиболее массовый тип, который используют в большинстве цанговых патронов. Выпускается в двух вариантах: стандартная и высокоточная, могут оснащаться квадратом для крепления метчиков и приспособлениями для подачи смазочно-охлаждающих жидкостей. Угол цанги составляет 8 градусов.
Цанги типа OZ
Цанга типа OZ длиннее цанг ER, имеет угол 2.5 градуса. Оснастка предназначается для крепления инструмента с цилиндрическими хвостовиками, хорошо выдерживает осевые и радиальные нагрузки. Применяется в сверлильном и фрезерном оборудовании, а также обрабатывающих центрах.
Цанги типа TG
Редкий вариант. Это прецизионные цанги с углом в 4 градуса. Изготавливается оснастка из легированной пружинной стали, может использоваться для высокоточных и высокоскоростных инструментов. По геометрии, цанги TG напоминают изделия серии OZ, но оснастка не является взаимозаменяемой или совместимой.
Зажимные цанги
Зажимную оснастку можно разделить на следующие подкатегории:
Обычные и прецизионные
Обозначение цанги «прецизионная» указывает на то, что такая оснастка используется для технологических операций, требующих высокой точности. Оснастка снижает биение, что обеспечивает максимальную точность сверления или фрезеровки. В отличие от обычных цанг, в прецизионной оснастке предусматривается дополнительный механизм балансировки биения.
Переходные цанги
Своеобразный переходник, который обеспечивает фиксацию и соединение неподходящих друг другу инструментов и патронов. Оснастка незаменима в ситуациях, когда приёмный блок станка не совпадает по диаметру или иным параметрам с рабочим агрегатом.
Цанги для метчиков
Такие цанги обладают квадратным посадочным диаметром, подбираются для резьбонарезного инструмента с аналогичным сечением квадрата. Оснастка используется для работы на малых скоростях, что обеспечивает плавное и точное нарезание резьбы.
Сферы использования цанг
Станочную оснастку широко используют в работе любого металлообрабатывающего оборудования: токарные, сверлильные, фрезерные и шлифовальные станки. Цанги для токарно-винторезных станков могут быть подающими и зажимными. Первые работают вместе с зажимной оснасткой, обеспечивая перемещение в направлении оси. Вторые просто фиксируют заготовку в зажимном патроне.
В сверлильных центрах и фрезерных станках оснастка используется для крепления фрез, свёрл и метчиков подходящего сечения и диаметра.
ГОСТы
Производство и характеристики регулируются следующими стандартами:
Среди международных стандартов качества можно выделить DIN 6499 и ISO 15488, в соответствии с которыми выпускаются цанги типа ER.
Особенности выбора
При подборе оснастки нужно обращать внимание на следующие параметры:
Если требуется консультация специалиста, обратитесь к менеджерам компании «ТКТ».
Что такое «Цанга»?
Цанга – основной элемент конструкции цангового патрона. Приспособление используется в качестве фиксатора на металлорежущих и/или обрабатывающих станках для зажима заготовок или инструментов. Чаще всего цанга рассчитана на хвостовик цилиндрической конфигурации, но бывают специальные цанговые втулки под форму квадрата или шестигранника.
Особенности конструкции и область применения
Корпус цанги выполнен в виде разрезной конусообразной втулки, конец которой усечен до диаметра заданного размера. Пропилы на основании детали обеспечивают свободное движение лепестков для захвата/фиксации или освобождения предмета при его установке/снятии. Функцию сжатия обеспечивает гайка путем вращения.
Как устройство, облегчающее работу с металлическими изделиями, цанга широко востребована в промышленной сфере. Это неизменный атрибут узкоспециализированных станков и универсальных механизмов (токарных, винторезных, фрезерных, расточных, сверлильных и т.д.).
Преимущество фиксаторов цангового типа в простоте эксплуатации – поставить или снять инструмент можно быстро и без труда. Объективный недостаток – типоразмер цанги должен четко соответствовать параметрам патрона под нее.
Разновидности цанг
В металлорежущем производстве используют цанги общего назначения разных конструкций и размеров:
Конструктивно цанговый фиксирующий элемент предназначен для осевой компенсации.
Цанги в токарных станках: условия применения
Фиксатор (цанга) в цанговом патроне бывает выдвижным, неподвижным или втягиваемым. Используется механизм для продольной обработки деталей небольших диаметров. Чтобы повысить износоустойчивость и исключить налипания металлов, конструкцию оснащают вставками из керамики или твердых сплавов.
Для токарных работ на станках-автоматах существует два типа цанг:
Зажимные цанги для цилиндрических хвостовиков регламентируются ГОСТом 17201-71. Конфигурации другого типа определяет ГОСТ 2876-80. Для подающих цанговых фиксаторов действует ГОСТ 2877-80. В международной классификации характеристики цанг ER (две зажимные зоны/сквозное отверстие) регулируют стандарты общего применения – DIN 6499, ISO 15488.
Значение слова «цанга»
Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека
Изготавливают цанги в виде пружинящей разрезной втулки.
Применяется в нагрудных значках, цанговых карандашах, скальпелях со сменными лезвиями, электрических соединителях, анкерных болтах, при огранке алмазов, как деталь зажимных патронов на металлорежущих или деревообрабатывающих станках (цанговые патроны) и т. п.
ца́нга
1. техн. приспособление в виде пружинящей разрезной втулки для зажима цилиндрических или призматических предметов
Делаем Карту слов лучше вместе
Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!
Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.
Насколько понятно значение слова приличествующий (прилагательное):
Цанга
Смотреть что такое «Цанга» в других словарях:
цанга — зажим, приспособление, втулка Словарь русских синонимов. цанга сущ., кол во синонимов: 3 • втулка (10) • зажим … Словарь синонимов
ЦАНГА — (от нем. Zange) пружинящая разрезная втулка для зажима цилиндрических или призматических предметов. Применяют в металлорежущих станках, приборах, цанговых карандашах и т. д … Большой Энциклопедический словарь
цанга — Приспособление в виде пружинящей разрезной втулки для зажима цилиндрических или призматических предметов. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
ЦАНГА — (от нем. Zange) приспособление в виде пружинящей разрезной втулки для зажима цилиндрич. или призматич. предметов. В ряде случаев Ц. выполняет также роль направляющего элемента. Ц. применяют в металлореж. станках, цанговых карандашах и т. д. (см.… … Большой энциклопедический политехнический словарь
цанга — (нем. zange) приспособление для зажима материала или инструмента при обработке на металлорежущих станках; используется также в других устройствах, напр, для зажима графитового стержня в карандаше и т. п. Новый словарь иностранных слов. by EdwART … Словарь иностранных слов русского языка
цанга-втулка — цанга втулка, цанги втулки … Орфографический словарь-справочник
Цанга разжимная — – конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта. [ГОСТ 24379.1 2012] Рубрика термина: Скобяные изделия Рубрики энциклопедии: Абразивное оборудование, Абразивы,… … Энциклопедия терминов, определений и пояснений строительных материалов
Цанги
Цанги представляют собой приспособления для крепления заготовок, деталей и инструмента с хвостовиками. Фиксация с их помощью имеет важное преимущество. Данный элемент дает возможность в короткие сроки устанавливать и снимать инструменты и заготовки. Это существенно экономит рабочее время и способствует повышению производительности труда. Недостатком цанг считается необходимость подбирать фиксирующее устройство в строгом соответствии с типоразмером патрона.
Особенности конструкции
Разновидности цанг
Существует несколько видов цанг. Они различаются по конструктивному исполнению, размеру и специфике применения. Выпускаются следующие виды фиксирующих элементов общего назначения:
Особенности применения в зависимости от вида
Цанговые патроны для обрабатывающего оборудования подразделяются на патроны с выдвижной, втягиваемой или неподвижной цангами. Сами фиксаторы бывают подающими и зажимными.
Подающие фиксаторы
У цанги, выполненной в виде стальной втулки, есть три неполных разреза, которые образуют пружинящие лепестки с поджатыми друг к другу концами. При выборе изделия учитывается профиль прутка, который требуется закрепить для обработки (отверстие в фиксаторе должно иметь ту же конфигурацию). Фиксатор закрепляют на подающей трубе. Подача изделия осуществляется посредством гидромеханического привода или кулачкового механизма. Пруток раздвигает лепестки, проталкиваясь через них. Сила упругости заставляет их плотно прижаться к поверхности прутка. Перемещение подающей трубы заставляет лепестки цанги плотнее сжаться за счет трения, что увеличивает сцепление в ходе подачи прутка.
Зажимные фиксаторы
Достоинства и недостатки
Недостатком такого принципа фиксации является необходимость подбирать цанги в соответствии с формой и размером хвостовиков инструментов. Достоинством является простота и надежность системы фиксации. Наибольшей популярностью пользуются патроны, рассчитанные на установку цанг типа ER.
Цанговый прямой зажим: что это такое
Цанговый прямой зажим
Как устроены зажимные цанговые патроны
Зажимной цанговый патрон
Конструкция зажимного цангового патрона включает:
Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).
Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:
Цанговый зажим
Применение цангового зажима для труб позволяет существенно упростить процесс сборки трубопровода и значительно снизить его стоимость, отказавшись от услуг сторонних специалистов.
Выделяют три разновидности данного соединительного элемента по его назначению для определенных типов конструкций:
Вид цанги зажимной для трубы подбирается, исходя из того, какой материал был использован для ее изготовления:
Уточнив диаметр трубы, можно приступать к сборке конструкции.
Обратите внимание! Единственное ограничение состоит в том, что цангу прямого зажима не принято устанавливать в труднодоступных местах. Причина такова: подобные конструкции нуждаются в периодическом осмотре и подтягивании ослабевших элементов, поэтому доступ к ним должен быть прост.
Сборно-разборная конструкция прямого зажима
Сборно-разборную конструкцию для прямого зажима легко установить. Пружинистая разрезная втулка давит на трубу изнутри, сверху придавливается контргайкой уплотнительное кольцо. Через кольцо прижимное усилие передается на стенки трубы, которые плотно зажимаются на втулке.
Разновидности компрессионных и разъемных соединений
Цанговый зажим для соединения подбирается, исходя из материала трубы. Медные трубы, по обыкновению, стыкуют с помощью медного цангового фитинга. Мягкий, пластичный металл под давлением плотно притирают прижимные поверхности. Высоко ценятся латунные изделия, выдерживающие рабочее давление до 25 атмосфер и температуру, поднимающуюся до 115º С. Но столь качественный продукт не рекомендуется к применению в трубопроводе с агрессивной средой. К тому же латунь подвержена коррозии, поэтому срок ее эксплуатации довольно ограничен.
Трубы из полипропилена PPRC, полиэтилена низкого давления (ПНД) и сшитого полиэтилена допускается соединять пластиковыми цанговыми фитингами.
Цанговый зажим в полипропиленовом фитинге
Цанговые зажимы в полипропиленовых фитингах выполняются из нержавеющей стали. Нажимное кольцо в цанговом захвате и направляющие во втулке выполняются из полипропилена. Некоторыми производителями для усиления изделия добавляется наружное металлическое кольцо, размещаемое над внутренней резьбой. Такими изделиями состыковываются трубы из разных полимерных материалов:
Цанги широко используются в разъемных фитингах:
Использование цанговых соединений при монтаже трубопроводе позволяет добиться существенной экономии рабочего времени и материальных и финансовых средств, продлить сроки эксплуатации системы. Обжимные соединения позволяют:
Компрессионный соединитель для труб
Пневматические зажимы для труб
Цанговыми фитингами может обеспечиваться соединение труб в пневматических системах, то есть, таких, которые подвергаются давлению сжатым воздухом. Естественно, что герметичное соединение может быть обеспечено деталями, которые способно работать при таком давлении. Для изготовления зажимов для подобного использования требуются:
Пневматические зажимы для труб
С пневматическими цанговыми фитингами трубопроводная система может быть быстро смонтирована или разобрана. Они чрезвычайно надежны, устойчивы к воздействию высокого давления и широкого диапазона температур.
Важно! При всех достоинствах это весьма специфичные изделия, которые могут быть установлены только в определенных рабочих системах и только для определенных целей. Исключается их применение в тех же пневматических системах с целью управления циркулирующим потоком сжатого воздуха или газа.
Как смонтировать металлопластиковый водопровод, используя цанговые зажимы
В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:
Монтаж металлопластикового водопровода с использованием цанговых зажимов
Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.
Преимущества использования цанги зажимной
Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:
Детали цангового соединения
Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.
Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.
Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.
Цанговый прямой зажим: что это такое
Цанговый прямой зажим
Как устроены зажимные цанговые патроны
Зажимной цанговый патрон
Конструкция зажимного цангового патрона включает:
Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).
Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:
Цанговый зажим
Применение цангового зажима для труб позволяет существенно упростить процесс сборки трубопровода и значительно снизить его стоимость, отказавшись от услуг сторонних специалистов.
Выделяют три разновидности данного соединительного элемента по его назначению для определенных типов конструкций:
Вид цанги зажимной для трубы подбирается, исходя из того, какой материал был использован для ее изготовления:
Уточнив диаметр трубы, можно приступать к сборке конструкции.
Обратите внимание! Единственное ограничение состоит в том, что цангу прямого зажима не принято устанавливать в труднодоступных местах. Причина такова: подобные конструкции нуждаются в периодическом осмотре и подтягивании ослабевших элементов, поэтому доступ к ним должен быть прост.
Сборно-разборную конструкцию для прямого зажима легко установить. Пружинистая разрезная втулка давит на трубу изнутри, сверху придавливается контргайкой уплотнительное кольцо. Через кольцо прижимное усилие передается на стенки трубы, которые плотно зажимаются на втулке.
Разновидности компрессионных и разъемных соединений
Цанговый зажим для соединения подбирается, исходя из материала трубы. Медные трубы, по обыкновению, стыкуют с помощью медного цангового фитинга. Мягкий, пластичный металл под давлением плотно притирают прижимные поверхности. Высоко ценятся латунные изделия, выдерживающие рабочее давление до 25 атмосфер и температуру, поднимающуюся до 115º С. Но столь качественный продукт не рекомендуется к применению в трубопроводе с агрессивной средой. К тому же латунь подвержена коррозии, поэтому срок ее эксплуатации довольно ограничен.
Трубы из полипропилена PPRC, полиэтилена низкого давления (ПНД) и сшитого полиэтилена допускается соединять пластиковыми цанговыми фитингами.
Цанговый зажим в полипропиленовом фитинге
Цанговые зажимы в полипропиленовых фитингах выполняются из нержавеющей стали. Нажимное кольцо в цанговом захвате и направляющие во втулке выполняются из полипропилена. Некоторыми производителями для усиления изделия добавляется наружное металлическое кольцо, размещаемое над внутренней резьбой. Такими изделиями состыковываются трубы из разных полимерных материалов:
Цанги широко используются в разъемных фитингах:
Использование цанговых соединений при монтаже трубопроводе позволяет добиться существенной экономии рабочего времени и материальных и финансовых средств, продлить сроки эксплуатации системы. Обжимные соединения позволяют:
Пневматические зажимы для труб
Цанговыми фитингами может обеспечиваться соединение труб в пневматических системах, то есть, таких, которые подвергаются давлению сжатым воздухом. Естественно, что герметичное соединение может быть обеспечено деталями, которые способно работать при таком давлении. Для изготовления зажимов для подобного использования требуются:
С пневматическими цанговыми фитингами трубопроводная система может быть быстро смонтирована или разобрана. Они чрезвычайно надежны, устойчивы к воздействию высокого давления и широкого диапазона температур.
Важно! При всех достоинствах это весьма специфичные изделия, которые могут быть установлены только в определенных рабочих системах и только для определенных целей. Исключается их применение в тех же пневматических системах с целью управления циркулирующим потоком сжатого воздуха или газа.
Как смонтировать металлопластиковый водопровод, используя цанговые зажимы
В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:
Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.
Преимущества использования цанги зажимной
Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:
Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.
Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.
Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.
Что это такое цанга: 6 плюсов
Чтобы соединить детали канализационной или водопроводной трубы используют разные типы элементов. К ним относится сварка, фитинг, муфта, резьбы. Но все большую популярность набирают цанги. Они позволят герметично соединить патрубок и сделать отвод к сантехнике.
Виды сантехнических труб и соединений
Материал для изготовления труб достаточно много. Каждый вариант имеет свои особенности, достоинства, недостатки и рекомендации к использованию. Главное ознакомиться с основной информацией.
Виды труб:
Для первого варианта чаще всего используют сталь, медь и нержавейку. Пластиковые трубы представлены полимером, полипропиленом и сшитым полиэтиленом. Металлопластиковые коммуникации представляют собой комбинацию пластика и металла.
Среди всех вариантов большую популярность имеет металлопластик. Среди преимуществ отмечают гладкость внутренних стенок, устойчивость к коррозии, простой монтаж, долговечность. Главный недостаток – особенности соединения.
Пластик также широко применяется за счет устойчивость к коррозии и гладкой поверхности. Металл по немного отходит в прошлое. Не смотря на всю прочность, материал склонен к коррозии. При этом монтаж достаточно затруднен, ведь требует только сварки.
При использовании металлических труб запрещается проводить скрытый монтаж. Материал неустойчив к коррозии и может быстро повредится.
Среди соединений отмечают разъемное и неразъемное. Выбор оптимального варианта зависит от материала труб и способа монтажа. Так цанги должны быть в постоянном доступе, чтобы предотвратить протечку.
Что собой представляет фитинговые соединения и цанга
Для определения принципа работы устройств, следует для начала узнать, что собой представляют цанга и фитинг. Название изделия походит от насадки, которая удерживает инструмент дрели. Цанга используется для соединения деталей цилиндрической формы. Это изделие из металла, на боковой стенке которого выполнена специальная резьба, выполняющая несколько пружинящих лепестков. Такие фитинги часто называют зажимными.
Благодаря лепесткам цанга давит на внутреннюю стенку трубы, прижимая ее к стенкам изделия.
Фитинг – универсальное соединение. Его широко используют для разных видов трубок. При этом приборы отличаются большим разнообразием. Так отмечают прямые фитинги с разной резьбой, угловые, поворотные, тройник, переходник, двусторонний и многие другие.
Функции фитингов:
Прочность изделия определяется не только цангой. Значение имеет и внешняя крепежная гайка. Благодаря этому трубопровод получается герметично соединенным, прочным и надежным.
Преимущества и недостатки цангового зажима для труб
Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.
Плюсы цангового соединения:
Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.
На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.
Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.
Причиной поломки цанги может стать механическое воздействие или ржавые трубы.
В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.
Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.
Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.
Классификация способов соединения труб: особенности сварки
Труб, как и соединений, достаточно много. Можно найти лучший способ для конкретной ситуации. Но всего разделяют 2 основных способа соединений труб.
Методы соединения труб:
При необходимости разъемные устройства можно разобрать и заново собрать. Это намного упрощает ремонтные работы. А неразъемные способы не позволят вернуть первоначальный вид разобранному трубопроводу.
Сварка используется для разных видов труб. Она позволяет создать герметичное соединение. При работе с металлическими трубами применяют высокотемпературную сварку, а для пластиковых – низкотемпературную. К свариванию относят плавление и метод давления.
Перед сваркой поверхность работ требуется обезжирить. Для этого применяют раствор каустической соды с водой. Также поверхности обрабатывают напильником, чтобы выровнять.
Но сварка не всегда дает желанный результат. Данный метод используется не так часто, хоть и гарантирует надежное и герметичное соединение. Альтернативой сварке является использование резьбовых соединений, американок, цанг, обжимных пресс-фитингов, штуцерных фитингов, хомутов, шарниров, рукавов высокого давления.
Использование цангового соединения: краткая инструкция
Цанговые соединения используют для скрепления металлопластиковых труб. Способ, как и материал, новый, но уже успел заслужить признание. Этот метод даже переплюнул использование обжимных неразборных фитингов.
Схема цангового фитинга:
Установка такого устройства достаточно простая. Сначала обрезают трубу с помощью резака. Затем надевается накидная гайка и обжимное кольцо. Труба затягивается в устройство до упора. Обжимное кольцо направляется к торцу трубы. Дальше накидная гайка закручивается на фитинге.
Уплотнительные кольца из резины гарантируют необходимую герметичность соединения. Не нужно дополнительно использовать паклю или прочие герметики.
Один их плюсов цанги считается возможность ее разобрать, но тут есть определенные трудности. При демонтаже повреждаются уплотнительные кольца. Именно поэтому все работы по установке следует выполнять максимально правильно, чтобы исключить последующие ремонтные работы.
Определенные виды цанги применяются для пластиковых изделий. Труба загружается в корпус изделия, а затем обжимное кольцо и гайка стягивается. Так получается герметичный стык.
Нюансы использования раструбного соединения труб
Раструбное соединение отличается своей простотой. Так торец одной трубы имеет больший размер, куда и вставляется необходимый элемент. Для герметизации соединения используют разного рода уплотнители.
Виды раструбных соединений:
Первый вариант отличается максимальной простотой. Для начала материалы измеряются и подготавливаются (отпиливаются, шлифуются). Затем подготовленная труба вставляется в раструб. Щель заделывается уплотнителем. Уплотнение происходит за счет промасленной пеньки или льна. Материал просовывается вглубь. А ближайшее расстояние обрабатывается силиконовым герметиком.
При использовании уплотнительного кольца нужная герметичность обеспечивается за счет этого резинового элемента. Кольцо зажимается между стенками трубы и раструба. При этом важно следить за совмещением центров.
Использование сварки возможно только при наличии специального оборудования. Так используют механический или ручной сварочный аппарат. Процесс монтажа достаточно простой: элементы разогревают и соединяют.
Цанга: что это такое и зачем она нужна (видео)
Для соединения сантехнических и водопроводных трубопроводов используются разные методы: сварка, фитинговые соединения, цанги, резьбовое скрепление. Зажимная цанга сейчас особенно популярная. Такие зажимы позволяют создать герметичный стык в короткие термины.
Что такое цанга? Цанговый патрон: виды, конструкция и применение
Трехкулачковый зажимной механизм, конечно же, способен ежеминутно сжимать и разжимать детали в процессе обработки, но такой режим богат контраргументами и главные из них – разорительно для собственно производителя и утомительно для станочника.
Назначения
Цанговый патрон – это механизм, предназначенный для быстротечного зажима цилиндрического и иного сечения (четырехгранных, шестигранных и др.) прутков, заготовок или режущего инструмента. Чаще применяются при финишных операциях.
Цанга – это стальная калёная втулка (или из иного упругого материала) с неполными разрезами по бокам, образующие лепестки, пружинящего свойства (возвращаются в исходное положение). Эти свойства применены в основах процесса зажима — разжима и центрирования заготовки в рабочей зоне станка.
Эффект от внедрения данного типа зажимов проявлен при:
Применением выравнивающих вкладышей решается проблема несоответствия поверхности заготовки размерам цангового зажимного механизма.
Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками
Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.
В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:
Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.
Самостоятельное изготовление
Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.
Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.
Далее процесс изготовления идет по следующей схеме:
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.
Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды
Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно
Удачной работы с различными видами зажимов!
Виды цанг
Зажимные цанговые устройства конструктивно разделены на:
По назначению разделены на:
Разновидности цанг
Существует несколько видов цанг. Они различаются по конструктивному исполнению, размеру и специфике применения. Выпускаются следующие виды фиксирующих элементов общего назначения:
Как работает цанговый зажим?
Выполнен в виде втулки с усеченным конусом, имеющим отверстие заданной конфигурации (круглое, четырехгранное, шестигранное и др.). Вдоль цанги сделаны пропилы, формирующие зажимные лепестки с коническими рабочими поверхностями.
Принцип работы устройства таков:
Назначение цанговых патронов
Цанговые зажимы могут фиксировать не только фрезу, но и заготовку цилиндрической формы.
По своему назначению патроны делятся на:
Зажимные патроны предназначены для использования в продольно-точильных автоматических станках. Цангой можно быстро закрепить заготовку и освободить ее после окончания фрезеровки. Такие станки часто комплектуют двумя различными по конструкции цангами. В одну зажимается деталь, другая используется для рабочего инструмента. Крепление заготовки оснащается механическим приводом, он быстро навинчивает и ослабляет гайку. Время на постановку и снятие сводится к минимуму, обеспечивается высокая производительность и точность фрезерования.
Принцип работы цангового патрона
Цанговые системы применяются для крепления фрез и осесимметричных заготовок на различных станках, прежде всего фрезерных и обрабатывающих центрах. Они используются также там, где необходима фиксация с высокой точностью и минимальным осевым биением.
Применяется много различных размеров и подвидов цанг, все они функционируют по сходному принципу. Зажимной элемент — гайка — при завинчивании давит на торцевую часть цанги, которая втягивается в проем конуса, ее внутренний диаметр при этом уменьшается, одновременно центрируя и зажимая хвостовик. Когда необходимо снять фрезу, гайку отвинчивают, давление лепестков на инструмент снижается и его можно извлечь из крепления.
Важное преимущество цанговых зажимов перед кулачковыми — высокая точность крепления и отсутствие осевых биений. Не требуется и специальный ключ, так как гайка затягивается и ослабляется обычным накидным.
Недостатком является необходимость иметь отдельную цангу на каждый диаметр.
Особенно удобны цанговые зажимные элементы для крепления конусных хвостовиков — метрических и системы Морзе.
Конструкция цангового патрона
Конструкция цангового зажима несложная, но все ее детали требуют высокой точности изготовления. Оснастка состоит из гайки и набора цанг. Втулка подающей цанги выполняется из инструментальной стали и обязательно закаливается. В ней продольные пропилы таким образом, чтобы получилось три или четыре упругих лепестка. Крепление накручивают на шток, который и осуществляет подачу с помощью гидравлической или кулачковой системы.
Конструктивные особенности
Цанги изготавливают из инструментальных и легированных сталей с особенностью закалки:
Особенности конструкции
Преимущества и недостатки цангового зажима для труб
Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.
Плюсы цангового соединения:
Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.
На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.
Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.
Причиной поломки цанги может стать механическое воздействие или ржавые трубы.
В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.
Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.
Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.
Оправки цанговые для ступенчатых отверстий
Применяют для легких работ. Базовая поверхность заготовки должна быть обработана по 2 или 3-му классам точности.
Цанговые соединения классификация, виды труб, техника работы и инструкция по применению
Что собой представляют цанги для ручных фрезеров
Цанговый зажимной патрон
Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.
Алгоритм изготовления устройства
Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.
Делаем мини патрон
Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.
Насадки для самодельной мини дрели
можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.
Подготовка корпуса
В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку
. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта
. в крышке необходимо просверлить отверстие для выхода сверла.
Соединяем элементы
С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.
Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.
Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки.
Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!
Если по каким либо причинам патрон не подходит по размеру
к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.
Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.
Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.
Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.
Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.
Итак, для создания самодельного цангового патрона нам понадобятся:
Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.
Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).
Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.
Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.
Двигатель мощность и система управления
Различают три градации фрезеров: малой, средней и высокой мощности. Высокая производительность привода требуется при повышенной длине фрезы. Так, для художественной фрезеровки и изготовления пазов глубиной до 10 мм вполне достаточно маломощных фрезеров мощностью до 800 Вт. В свою очередь обработка кромок столешниц, изготовление четвертей и столярная обработка массивных деталей требует применения инструмента мощностью свыше 2 кВт.
Выбирать мощность фрезера следует осмотрительно: из-за работы на больших скоростях отчетливо проявляется гироскопический эффект, из-за чего инструмент становится трудно удерживать в руках. С другой стороны, прирост мощности сопряжен с увеличением габаритов и веса инструмента, что сильно затрудняет обработку мелких деталей, требующих деликатного подхода.
Любой фрезер должен оснащаться регулятором оборотов, желательно электронного типа. Диаметр фрез может варьироваться в широких пределах, соответственно для достижения корректной скорости реза требуется устанавливать скорость вращения от 10 тыс. об/мин до 35 тыс. об/мин. Диапазон настройки скорости у разных фрезеров может сильно отличаться, этот параметр определяется типом обрабатываемых материалов и размерами фрез, которые будут использоваться при работе. Нужно помнить, что шкала регулятора оборотов размечена условно, а потому в руководстве пользователя обязательно должна быть таблица соответствия скоростей.
Для работы с ценными породами древесины или искусственным камнем фрезер должен оснащаться так называемой константной электроникой. Это небольшой блок управления скоростью вращения шпинделя, который поддерживает установленные обороты вне зависимости от нагрузки на двигатель и действующего сетевого напряжения. Без такой опции почти гарантированно будет наблюдаться неоднородность фрезерованных поверхностей.
Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.
Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.
В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.
Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.
Сборка мини дрели своими руками
Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов.
Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.
Конструкция цангового патрона
Патрон состоит из зажимной гайки и набора цанг. Есть с выдвижной, втягиваемой или неподвижной цангой. По назначению цанги могут быть зажимными или подающими.
Цельная зажимная цанга — это втулка с лепестками, пружинящими при воздействии. Для работы деталей диаметром менее 3 мм используются трехлепестковые цанги, от 3 до 80 мм — четырехлепестковые, более 80 мм — шестилепестковые. Сцепление увеличивается за счет уменьшения просвета прорезей во время втягивания цанги внутрь патрона.
Разъемная зажимная цанга — применяется для крепления деталей самого маленького диаметра. Кулачки такого патрона раздвигаются с помощью пружин. Разъемные цанги могут комплектоваться вкладышами на смену, их вид и габариты зависят от характеристик заготовки.
В цанговых патронах крепят и металлообрабатывающий инструмент (сверла, метчики, фрезы) с малым поперечником хвостовика Морзе. Резец закрепляется сменной цангой, дополнительно укрепляемой гайкой. Во время завинчивания гайки цанга утапливается внутрь, а будучи упругой, крепко зажимает хвостовик Морзе. Минус этого вида патрона в том, что под каждый диаметр резца необходима своя цанга.
Самодельная цанга-муфта простейшей конструкции
Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра
При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью
Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:
Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:
Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина
Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Простейший цанговый может быть изготовлен своими руками и в другом конструктивном исполнении
Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку
Простейший цанговый может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.
Мини-дрель из электрического патрона
Первый вариант сборки этого приспособления своими руками базируется на использовании электрического патрона
. который можно приобрести отдельно, или же достать из лампочки. Если его покупать, то стоит он очень недорого, но при этом стоимость эта будет оправдана.
Также для сборки мини-дрели своими руками из патрона вам потребуются такие вещи:
Корпус и сердцевина мини-дрели
Работу нужно начинать с подготовки корпуса мини-дрели, которым будет служить банка от мыльных пузырей
. Это делается так:
Приступаем к работе с сердцевиной:
Способ скрепления происходит посредством холодной сварки
. Если этот способ вам не подходит, можно использовать и горячий клей. Помните, что чем сложнее ваша будущая мини-дрель, то тем серьёзнее потребуются материалы для её сборки своими руками.
Во время посадки на сварку или клей работать нужно предельно аккуратно, чтобы все получилось максимально ровным. Переделать работу потом уже не выйдет, учтите этот момент.
Также нужно учитывать следующее:
Как правильно выбрать набор цанговых зажимов
При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.
Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.
Конструкция цангового патрона
Патрон состоит из зажимной гайки и набора цанг. Есть с выдвижной, втягиваемой или неподвижной цангой. По назначению цанги могут быть зажимными или подающими.
Цельная зажимная цанга — это втулка с лепестками, пружинящими при воздействии. Для работы деталей диаметром менее 3 мм используются трехлепестковые цанги, от 3 до 80 мм — четырехлепестковые, более 80 мм — шестилепестковые. Сцепление увеличивается за счет уменьшения просвета прорезей во время втягивания цанги внутрь патрона.
Разъемная зажимная цанга — применяется для крепления деталей самого маленького диаметра. Кулачки такого патрона раздвигаются с помощью пружин. Разъемные цанги могут комплектоваться вкладышами на смену, их вид и габариты зависят от характеристик заготовки.
В цанговых патронах крепят и металлообрабатывающий инструмент (сверла, метчики, фрезы) с малым поперечником хвостовика Морзе. Резец закрепляется сменной цангой, дополнительно укрепляемой гайкой. Во время завинчивания гайки цанга утапливается внутрь, а будучи упругой, крепко зажимает хвостовик Морзе. Минус этого вида патрона в том, что под каждый диаметр резца необходима своя цанга.
Классификация
Приступая к монтажу бытовых коммуникаций, следует понимать, что детали для трубопроводов отличаются друг от друга и каждая из них имеет свое целевое назначение. Не запутаться в многообразии рыночного предложения помогает классификация по общим характеристикам.
Цанговые фитинги можно разделить по назначению на:
Детали для газопровода имеют только одно уплотнительное кольцо на штуцере или не имеют такового. Пневматические фитинги по типу резьбы можно разделить на детали с трубной цилиндрической резьбой и на детали с конической резьбой.
По использованию фитинги делятся на три категории:
Цанговые фитинги из пластика не имеют накидной гайки. Они закрепляются посредством защелки корпуса детали непосредственно на цангу. Цанга имеет металлические зубцы, которыми прижимает мягкий полимер трубы.
По виду соединения:
Для того чтобы выбрать фитинги требуемой конфигурации в достаточном количестве, следует иметь проект будущего трубопровода.
Как самостоятельно сделать патрон
Для выполнения работ по дереву, мягким металлам и пластмассам, домашнего изготовления печатных плат подойдет мини-дрель небольшой мощности, сделанная своими руками. Проще всего оснастить ее уже готовым мини-самозажимным креплением из ручки или карандаша. Но если таковых под рукой нет, мини-цангу совсем несложно сделать своими руками. Необходимы: паяльник, стальная проволока толщиной 1 мм, припой.
Видеоролик о том, как квалифицированный токарь по металлу сделал своими руками самозажимной патрон:
Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.
Назначение и виды цанговых патронов
Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.
По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:
Конструкция патронов с выдвижной и втягиваемой цангами
Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками
Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.
В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:
Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.
Самостоятельное изготовление
Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.
Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.
Далее процесс изготовления идет по следующей схеме:
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.
Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды
Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно
Удачной работы с различными видами зажимов!
Цанговое соединение Трубы и сантехника
Пластиковые трубы с каждым годом приобретают все большую популярность, их активно используют для организации сетей как холодного, так и горячего водоснабжения, а также для монтажа отопительных систем.
Для объединения таких труб в системы и для их подключения к сантехническим устройствам применяют различные соединительные элементы, к которым относится цанговый зажим.
Фитинги цангового типа, при использовании которых не требуются специальные инструменты и сложное оборудование, способны обеспечить надежное и долговечное соединение элементов трубопроводов различного назначения. Применяться такие зажимы могут как для монтажа трубопроводов, так и для подсоединения к последним сантехнических устройств.
Прямой и угловой цанговые фитинги
Как самостоятельно сделать патрон
Для выполнения работ по дереву, мягким металлам и пластмассам, домашнего изготовления печатных плат подойдет мини-дрель небольшой мощности, сделанная своими руками. Проще всего оснастить ее уже готовым мини-самозажимным креплением из ручки или карандаша. Но если таковых под рукой нет, мини-цангу совсем несложно сделать своими руками. Необходимы: паяльник, стальная проволока толщиной 1 мм, припой.
Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.
Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.
Принцип работы цангового патрона
Патроны с набором сменных цанг используются для крепления осевых заготовок и резцов на фрезерных, токарных, сверлильных станках, оборудовании с числовым программным управлением (ЧПУ). Существует множество размеров и видов цанговых патронов, которые работают по одному принципу. Самозажимная гайка подает давление на торец цанги, которая передвигается в конусный проем, диаметр ее уменьшается за счет сдавливания, крепко удерживая хвостовой конец Морзе резака. Чтобы изъять резак или деталь свинчивается гайка, давление уменьшается и цанга разжимается.
Обычно такие крепления используют для обработки втулок, цилиндрических деталей с хвостовиком Морзе, прутков. Очень удобны они для вторичного крепления уже обработанной детали. Если профиль детали не соответствует форме входного отверстия патрона, используются сменные картриджи из набора.
Заключение
От выбранной вами фрезы зависит качество обработки того или иного материала, поэтому перед приобретением инструмента взвесьте все преимущества и недостатки. Широкий ассортимент распределяется по назначению изделий, материалу и конструкции. Мы рассмотрели одни из самых популярных видов, чтоб вы смогли ориентироваться, как выбрать фрезу при совершении покупки. Занимайтесь творчеством и создавайте шедевры с помощью декорированных изделий.
Из всех разновидностей ручных фрезеров наибольшее распространение получили вертикально-погружные. Это очень универсальный, но в то же время достаточно специфичный инструмент, в вопросах выбора и приобретения которого поможет знание особенностей устройства основных узлов.
Цанговый зажим — описание, виды, советы по выбору
Цанга – это специальное фиксирующее приспособление для установки инструмента. Применяется в качестве основного элемента цангового патрона для зажима инструмента или заготовки цилиндрической формы. Также применяются и специальные цанги под квадратный или шестигранный хвостовик.
Основные разновидности
Для комплектации современных металлообрабатывающих станков (токарных, фрезерных и сверлильных) используются самоцентрирующиеся патроны, оснащаемые двумя, тремя или четырьмя кулачками. Зажимные элементы в таких патронах могут приводиться в действие вручную или при помощи механического привода. Если говорить о сферах применения таких зажимных механизмов, то двухкулачковые патроны используются преимущественно для фиксации фасонных отливок в процессе их обработки, а при помощи трехкулачковых зажимных механизмов обеспечивается надежное крепление заготовок и хвостовиков инструментов круглой, конусной и шестигранной формы. Зажимные механизмы, оснащенные четырьмя кулачками, используются в тех случаях, когда для выполнения обработки необходимо зафиксировать несимметричную заготовку или деталь прямоугольной формы.
Вообще все механизмы для фиксации инструмента или заготовки в процессе обработки подразделяются на следующие
Самозажимные патроны, в которых используется цанговый механизм, нужны для оснащения как специализированных, так и универсальных станков. Преимуществом применения патронов данного типа является то, что их конструкция обеспечивает достаточное усилие зажима даже при небольшом значении крутящего момента, чего нельзя сказать о подобных устройствах других типов. При выборе цангового патрона следует обращать внимание на то, чтобы основные элементы его конструкции были изготовлены из закаленной стали. В таком случае он способен прослужить значительно дольше.
Как устроены зажимные цанговые патроны
Зажимной цанговый патрон
Конструкция зажимного цангового патрона включает:
Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).
Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:
Назначение цанговых патронов
Цанговые зажимы могут фиксировать не только фрезу, но и заготовку цилиндрической формы.
По своему назначению патроны делятся на:
Зажимные патроны предназначены для использования в продольно-точильных автоматических станках. Цангой можно быстро закрепить заготовку и освободить ее после окончания фрезеровки. Такие станки часто комплектуют двумя различными по конструкции цангами. В одну зажимается деталь, другая используется для рабочего инструмента. Крепление заготовки оснащается механическим приводом, он быстро навинчивает и ослабляет гайку. Время на постановку и снятие сводится к минимуму, обеспечивается высокая производительность и точность фрезерования.
Принцип работы цангового патрона
Цанговые системы применяются для крепления фрез и осесимметричных заготовок на различных станках, прежде всего фрезерных и обрабатывающих центрах. Они используются также там, где необходима фиксация с высокой точностью и минимальным осевым биением.
Применяется много различных размеров и подвидов цанг, все они функционируют по сходному принципу. Зажимной элемент — гайка — при завинчивании давит на торцевую часть цанги, которая втягивается в проем конуса, ее внутренний диаметр при этом уменьшается, одновременно центрируя и зажимая хвостовик. Когда необходимо снять фрезу, гайку отвинчивают, давление лепестков на инструмент снижается и его можно извлечь из крепления.
Важное преимущество цанговых зажимов перед кулачковыми — высокая точность крепления и отсутствие осевых биений. Не требуется и специальный ключ, так как гайка затягивается и ослабляется обычным накидным.
Недостатком является необходимость иметь отдельную цангу на каждый диаметр.
Особенно удобны цанговые зажимные элементы для крепления конусных хвостовиков — метрических и системы Морзе.
Конструкция цангового патрона
Конструкция цангового зажима несложная, но все ее детали требуют высокой точности изготовления. Оснастка состоит из гайки и набора цанг. Втулка подающей цанги выполняется из инструментальной стали и обязательно закаливается. В ней продольные пропилы таким образом, чтобы получилось три или четыре упругих лепестка. Крепление накручивают на шток, который и осуществляет подачу с помощью гидравлической или кулачковой системы.
Цанговый зажим
Применение цангового зажима для труб позволяет существенно упростить процесс сборки трубопровода и значительно снизить его стоимость, отказавшись от услуг сторонних специалистов.
Выделяют три разновидности данного соединительного элемента по его назначению для определенных типов конструкций:
Вид цанги зажимной для трубы подбирается, исходя из того, какой материал был использован для ее изготовления:
Уточнив диаметр трубы, можно приступать к сборке конструкции.
Обратите внимание! Единственное ограничение состоит в том, что цангу прямого зажима не принято устанавливать в труднодоступных местах. Причина такова: подобные конструкции нуждаются в периодическом осмотре и подтягивании ослабевших элементов, поэтому доступ к ним должен быть прост.
Сборно-разборная конструкция прямого зажима
Сборно-разборную конструкцию для прямого зажима легко установить. Пружинистая разрезная втулка давит на трубу изнутри, сверху придавливается контргайкой уплотнительное кольцо. Через кольцо прижимное усилие передается на стенки трубы, которые плотно зажимаются на втулке.
Как выбрать цанговый патрон
Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.
Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.
Применение цанг в токарных станках
Для работы с заготовками на токарных станках-автоматах используются подающие и зажимные цанги. Подающая применяется совместно с зажимной и обеспечивает достаточный зажим заготовки для перемещения в осевом направлении, при раскрытом положении второй фиксирующей оснастки. Данный тип цанг имеет резьбовое соединение с трубой подачи. При удержании заготовки зажимной штангой, подающая перемещается назад в исходное положение. Перед подачей зажимная освобождает заготовку и подающая перемещает вместе с ней вперед.
Зажимная цанга обеспечивает автоматическую фиксацию прутка и располагается в передней части шпинделя. На токарно-револьверных станках чаще всего применяются цанги с обратным конусом, что обеспечивает более высокую жесткость благодаря увеличению силы зажатия при осевом резании.
Пневматические зажимы для труб
Цанговыми фитингами может обеспечиваться соединение труб в пневматических системах, то есть, таких, которые подвергаются давлению сжатым воздухом. Естественно, что герметичное соединение может быть обеспечено деталями, которые способно работать при таком давлении. Для изготовления зажимов для подобного использования требуются:
Пневматические зажимы для труб
С пневматическими цанговыми фитингами трубопроводная система может быть быстро смонтирована или разобрана. Они чрезвычайно надежны, устойчивы к воздействию высокого давления и широкого диапазона температур.
Важно! При всех достоинствах это весьма специфичные изделия, которые могут быть установлены только в определенных рабочих системах и только для определенных целей. Исключается их применение в тех же пневматических системах с целью управления циркулирующим потоком сжатого воздуха или газа.
Достоинства и недостатки
Недостатком такого принципа фиксации является необходимость подбирать цанги в соответствии с формой и размером хвостовиков инструментов. Достоинством является простота и надежность системы фиксации. Наибольшей популярностью пользуются патроны, рассчитанные на установку цанг типа ER.
Как смонтировать металлопластиковый водопровод, используя цанговые зажимы
В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:
Монтаж металлопластикового водопровода с использованием цанговых зажимов
Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.
Преимущества использования цанги зажимной
Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:
Детали цангового соединения
Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.
Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.
Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.
