Логическая организация файла
В общем случае данные, содержащиеся в файле, имеют некую логическую структуру. Эта структура является базой при разработке программы, предназначенной для обработки этих данных. Например, чтобы текст мог быть правильно выведен на экран, программа должна иметь возможность выделить отдельные слова, строки, абзацы и т. д. Признаками, отделяющими один структурный элемент от другого, могут служить определенные кодовые последовательности или просто известные программе значения смещений этих структурных элементов относительно начала файла. Поддержание структуры данных может быть либо целиком возложено на приложение, либо в той или иной степени эту работу может взять на себя файловая система.
В первом случае, когда все действия, связанные со структуризацией и интерпретацией содержимого файла, целиком относятся к ведению приложения, файл представляется ФС неструктурированной последовательностью данных. Приложение формулирует запросы к файловой системе на ввод-вывод, используя общие для всех приложений системные средства, например, указывая смещение от начала файла и количество байт, которые необходимо считать или записать. Поступивший к приложению поток байт интерпретируется в соответствии с заложенной в программе логикой. Например, компилятор генерирует, а редактор связей воспринимает вполне определенный формат объектного модуля программы. При этом формат файла, в котором хранится объектный модуль, известен только этим программам.
Модель файла, в соответствии с которой содержимое файла представляется неструктурированной последовательностью (потоком) байт, стала популярной вместе с ОС UNIX, а теперь она широко используется в большинстве современных ОС, в том числе в Windows NT/2000. Неструктурированная модель файла позволяет легко организовать разделение файла между несколькими приложениями: разные приложения могут по-своему структурировать и интерпретировать данные, содержащиеся в файле.
Другая модель файла, которая применялась в ОС OS/360, DEC RSX и VMS, а в настоящее время используется достаточно редко, – это структурированный файл. В этом случае поддержание структуры файла поручается файловой системе. Файловая система видит файл как упорядоченную последовательность логических записей. Приложение может обращаться к ФС с запросами на ввод-вывод на уровне записей, например “считать запись 25 из файла FILE.DOC”. ФС должна обладать информацией о структуре файла, достаточной для того, чтобы выделить любую запись ФС предоставляет приложению доступ к записи, а вся дальнейшая обработка данных, содержащихся в этой записи, выполняется приложением. Развитием этого подхода стали системы управления базами данных (СУБД), которые поддерживают не только сложную структуру данных, но и взаимосвязи между ними.
Физическая организация файловой системы
Представление пользователя о файловой системе как об иерархически организованном множестве информационных объектов имеет мало общего с порядком хранения файлов на диске. Файл, имеющий образ цельного, непрерывающегося набора байт, на самом деле очень часто разбросан “кусочками” по всему диску, причем это разбиение никак не связано с логической структурой файла, например, его отдельная логическая запись может быть расположена в несмежных секторах диска. Логически объединенные файлы из одного каталога совсем не обязаны соседствовать на диске. Принципы размещения файлов, каталогов и системной информации на реальном устройстве описываются физической организацией файловой системы. Очевидно, что разные файловые системы имеют разную физическую организацию.
Статьи к прочтению:
05 Физическая организация файловой системы
Похожие статьи:
Важным компонентом физической организации файловой системы является физическая организация файла, т. е. способ размещения файла на диске. Основными…
Ответ:Адресное пространство первого ПК составляло всего 1 Мбайт, при этом верхние 384 Кбайт были зарезервированы для использования самой системой….
Логическая организация файла
Дата добавления: 2013-12-23 ; просмотров: 4547 ; Нарушение авторских прав
В общем случае данные, содержащиеся в файле, имеют некоторую логическую структуру. Эта структура (организация) файла является базой при разработке программы, предназначенной для обработки этих данных. Поддержание структуры данных может быть целиком возложено на приложение либо в той или иной степени эту работу может взять на себя файловая система.
В первом случае, когда все действия, связанные со структуризацией и интерпретацией содержимого файла, целиком относятся к ведению приложения, файл представляется файловой системе неструктурированной последовательностью данных. Приложение формирует запросы к файловой системе на ввод-вывод, используя общие для всех приложений системные средства, например, указывая смещение от начала файла и количество байт, которые необходимо считать или записать. Поступивший к приложению поток байт интерпретируется в соответствии с заложенной в программе логикой. Следует подчеркнуть, что интерпретация данных никак не связана с действительным способом их хранения в файловой системе.
Модель файла, в соответствии с которой содержимое файла представляется неструктурированной последовательностью байт, стала популярной вместе с ОС UNIX, и теперь широко используется в современных ОС. Неструктурированная модель файла позволяет легко организовать разделение файла между несколькими приложениями, поскольку разные приложения могут по-своему структурировать и интерпретировать данные, содержащиеся в файле.
Другая модель файла – структурированный файл. В этом случае поддержание структуры файла поручается файловой системе. Файловая система видит файл как упорядоченную последовательность логических записей. ФС предоставляет приложению доступ к записи, а вся дальнейшая обработка данных, содержащихся в этой записи, выполняется приложением!
Известно пять фундаментальных способов организации файлов:
— файл прямого доступа.
При выборе способа организации файла нужно учитывать несколько критериев:
Смешанный файл. Это наименее сложная форма организации файла. Данные накапливаются в порядке поступления. Запись состоит из одного пакета данных. Записи могут иметь различные или одинаковые поля, расположенные в различном порядке (рис. 51). Каждое поле описывает само себя, включая как имя, так и значение. Длина каждого поля должна быть указана явно либо посредством применения разделителя.
Рис. 51. Смешанный файл
Поскольку смешанный файл не имеет никакой структуры, доступ к записи осуществляется полным перебором всех записей файла. Смешанные файлы применяются в том случае, когда данные накапливаются и сохраняются перед обработкой, или если данные неудобны для организации. Файлы этого типа рационально используют дисковое пространство, хорошо подходят для полного набора. Обновление записей достаточно сложно, так же как и вставка записи.
Последовательный файл. Для записей используется фиксированный формат. Все записи имеют одинаковую длину (но иногда и не одинаковую) и состоят из одинакового количества полей фиксированной длины, организованных в определенном порядке (рис. 52). Поскольку длина и позиция каждого поля известны, сохранению подлежат только значения полей. Атрибутами файловой структуры является имя и длина каждого поля.
Рис. 52. Последовательный файл
Одно определенное поле (или несколько полей) называется ключевым. Оно однозначно идентифицирует запись, так как это поле различно для каждой записи. Более того, записи сохраняются в «ключевой» последовательности: в алфавитном порядке для текстового ключа и в числовом – для числового. Последовательные файлы часто используются пакетными приложениями и обычно являются оптимальным вариантом, если эти приложения выполняют обработку всех записей. Удобно и то, что такой файл можно хранить как на ленте, так и на магнитном диске.
Для диалоговых приложений последовательный файл малоэффективен, поскольку для нахождения нужной записи требуется последовательный перебор записи файла. Правда, если в оперативную память загрузить весь файл, возможен более эффективный метод поиска. Дополнения к файлу или изменения в записях создают проблемы.
Обычно последовательный файл сохраняется с последовательной организацией записей внутри блока, т.е. физическая организация файла в точности соответствует логической. Новые записи размещаются в отдельном смешанном файле, называемом журнальным файлом, или файлом транзакции. Периодически в пакетном режиме выполняется слияние основного и журнального файлов в новый файл с корректной последовательностью ключей.
Альтернативной организацией может быть физическая организация в виде списка с использованием указателей. В каждом физическом блоке сохраняется одна или несколько записей, и каждый блок содержит указатель на следующий блок. Для вставки новых записей достаточно изменить указатели, и нет необходимости в том, чтобы новые записи занимали определенную физическую позицию. Это удобство достигается за счет определенных накладных расходов и дополнительной работы. Если в последовательном файле записи имеют одну и ту же длину, то можно вычислить адрес требуемой записи по ее номеру, номеру текущей записи и длине записи. Если записи имеют переменную длину, такой подход невозможен.
Индексно-последовательный файл. Одним из методов преодоления недостатков последовательного файла является индексно-последовательная организация файла. В этом случае файл состоит из трех частей (файлов): главный файл, содержащий записи с последовательно идущими ключами, индексный файл, содержащий индексное поле, и указатель в главный с ключами, файл переполнения (рис. 53).
Рис. 53. Индексно-последовательный файл
Для поиска нужной записи по ее ключу сначала выполняется поиск в индексном файле. После того как в нем найдено наибольшее значение ключа, которое не превышает искомое, продолжается поиск в главном файле. Например, пусть последовательный файл (главный) содержит 1 млн записей. Для поиска определенного ключевого значения необходимо в среднем 0,5 млн операций доступа к записям. Если создать индексный файл, содержащий 1000 элементов, то потребуется в среднем 500 операций доступа к индексному файлу, после чего еще нужно в среднем 500 операций доступа к главному файлу. В результате средняя длина поиска уменьшилась с 0,5 млн до 1000. Еще лучшего результата можно достичь, используя многоуровневую индексацию. При этом нижний уровень индексного файла рассматривается как последовательный файл, для которого создается индексный файл верхнего уровня.
Дополнения к файлу обрабатываются следующим образом. В каждой записи главного файла содержится дополнительное поле, невидимое для приложения и являющееся указателем на файл переполнения. Если в файле производится вставка новой записи, она добавляется в файл переполнения. Запись в главном файле, непосредственно предшествующая новой записи в логической последовательности, обновляется и указывает на новую запись в файле переполнения. Время от времени выполняется слияние индексно-последовательного файла с файлом переполнения.
Индексированный файл. Индексно-последовательный файл сохраняет одно ограничение последовательного файла: эффективная работа с файлом ограничена работой с ключевым полем. Если необходимо производить поиск записи по какой-либо иной характеристике, отличной от ключевого поля, то оказываются непригодными обе организации последовательного файла, в то время как в некоторых приложениях эта гибкость крайне желательна.
Для достижения гибкости необходимо применение большого количества индексов, по одному для каждого типа поля, которое может быть объектом поиска. В обобщенном индексированном файле доступ к записям осуществляется только по их индексам. В результате в размещении записей нет никаких ограничений до тех пор, пока указатель по крайней мере в одном индексе ссылается на эту запись. Кроме того, в таком файле легко реализуются записи переменной длины.
Используется два типа индексов. Полный индекс содержит по одному элементу для каждого типа записей главного файла. Сам по себе индекс организовывается в виде последовательного файла для облегчения поиска. Частный индекс содержит элементы для записей, в которых имеется интересующее пользователя поле. При добавлении новой записи в главный файл необходимо обновлять все индексные файлы.
Индексированные файлы применяются теми приложениями, в которых время доступа к информации является критической характеристикой и редко требуется обработка всех записей в файле.
Файл прямого доступа. Такой файл использует возможность прямого доступа к блоку с известным адресом при хранении файлов на диске. В каждой записи в этом случае также имеется ключевое поле.
Логическая организация файла
В общем случае данные, содержащиеся в файле, имеют некую логическую структуру. Эта структура является базой при разработке программы, предназначенной для обработки этих данных. Например, чтобы текст мог быть правильно выведен на экран, программа должна иметь возможность выделить отдельные слова, строки, абзацы и т. д. Признаками, отделяющими один структурный элемент от другого, могут служить определенные кодовые последовательности или просто известные программе значения смещений этих структурных элементов относительно начала файла. Поддержание структуры данных может быть либо целиком возложено на приложение, либо в той или иной степени эту работу может взять на себя файловая система.
В первом случае, когда все действия, связанные со структуризацией и интерпретацией содержимого файла целиком относятся к ведению приложения, файл представляется ФС неструктурированной последовательностью данных. Приложение формулирует запросы к файловой системе на ввод-вывод, используя общие для всех приложений системные средства, например, указывая смещение от начала файла и количество байт, которые необходимо считать или записать. Поступивший к приложению поток байт интерпретируется в соответствии с заложенной в программе логикой. Например, компилятор генерирует, а редактор связей воспринимает вполне определенный формат объектного модуля программы. При этом формат файла, в котором хранится объектный модуль, известен только этим программам. Подчеркнем, что интерпретация данных никак не связана с действительным способом их хранения в файловой системе.
Модель файла, в соответствии с которой содержимое файла представляется неструктурированной последовательностью (потоком) байт, стала популярной вместе с ОС UNIX, а теперь она широко используется в большинстве современных ОС, в том числе в MS-DOS, Windows NT/2000, NetWare. Неструктурированная модель файла позволяет легко организовать разделение файла между несколькими приложениями: разные приложения могут по-своему структурировать и интерпретировать данные, содержащиеся в файле.
Логическая запись является наименьшим элементом данных, которым может оперировать программист при организации обмена с внешним устройством. Даже если физический обмен с устройством осуществляется большими единицами, операционная система должна обеспечивать программисту доступ к отдельной логической записи.
Файловая система может использовать два способа доступа к логическим записям: читать или записывать логические записи последовательно (последовательный доступ) или позиционировать файл на запись с указанным номером (прямой доступ).
Очевидно, что ОС не может поддерживать все возможные способы структурирования данных в файле, поэтому в тех ОС, в которых вообще существует поддержка логической структуризации файлов, она существует для небольшого числа широко распространенных схем логической организации файла.

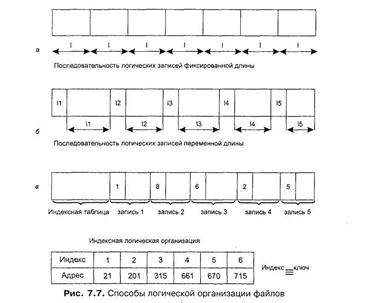

К числу таких способов структуризации относится представление данных в виде записей, длина которых фиксирована в пределах файла (рис. 7.7, а). В таком случае доступ к n-й записи осуществляется либо путем последовательного чтения (n-1) предшествующих записей, либо прямо по адресу, вычисленному по ее порядковому номеру. Например, если L — длина записи, то начальный адрес n-й записи равен Lxn. Заметим, что при такой логической организации размер записи фиксирован в пределах файла, а записи в различных файлах, принадлежащих одной и той же файловой системе, могут иметь различный размер.
Другой способ структуризации состоит в представлении данных в виде последовательности записей, размер которых изменяется в пределах одного файла. Если расположить значения длин записей так, как это показано на рис. 7.7, б, то для поиска нужной записи система должна последовательно считать все предшествующие записи. Вычислить адрес нужной записи по ее номеру при такой логической организации файла невозможно, а, следовательно, не может быть применен более эффективный метод прямого доступа.
Файлы, доступ к записям которых осуществляется последовательно, по номерам позиций, называются пеиидексированпыми, или последовательными.
Другим типом файлов являются индексированные файлы, они допускают более быстрый прямой доступ к отдельной логической записи. В индексированном файле (рис. 7.7, в) записи имеют одно или более ключевых (индексных) полей и могут адресоваться путем указания значений этих полей. Для быстрого поиска данных в индексированном файле предусматривается специальная индексная таблица, в которой значениям ключевых полей ставится в соответствие адрес внешней памяти. Этот адрес может указывать либо непосредственно на искомую запись, либо на некоторую область внешней памяти, занимаемую несколькими записями, в число которых входит искомая запись. В последнем случае говорят, что файл имеет иидекаю-последователъную организацию, так как поиск включает два этапа: прямой доступ по индексу к указанной области диска, а затем последовательный просмотр записей в указанной области. Ведение индексных таблиц берет на себя файловая система. Понятно, что записи в индексированных файлах могут иметь произвольную длину.
Все вышесказанное в большей степени относится к обычным файлам, которые могут быть как структурированными, так и неструктурированными. Что же касается других типов файлов, то они обладают определенной структурой, известной файловой системе. Например, файловая система должна понимать структуру данных, хранящихся в файле-каталоге или файле типа «символьная связь».
Лекция 2 (2/4)
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Логическая организация файла
Программист имеет дело с логической организацией файла, представляя файл в виде определенным образом организованных логических записей. Логическая запись – это наименьший элемент данных, которым может оперировать программист при обмене с внешним устройством. Даже если физический обмен с устройством осуществляется большими единицами, операционная система обеспечивает программисту доступ к отдельной логической записи.
На рис. 7.3 показаны несколько схем логической организации файла. Записи могут быть фиксированной длины или переменной длины. Записи могут быть расположены в файле последовательно (последовательная организация) или в более сложном порядке, с использованием так называемых индексных таблиц, позволяющих обеспечить быстрый доступ к отдельной логической записи (индексно-последовательная организация). Для идентификации записи может быть использовано специальное поле записи, называемое ключом. В файловых системах ОС UNIX и MS-DOS файл имеет простейшую логическую структуру – последова
тельность однобайтовых записей.
Рис. 7.3. Способы логической организации файлов
Поддержание структуры данных может быть либо целиком возложено на приложение, либо эту работу в той или иной степени может взять на себя файловая система.
В первом случае файл представляется файловой системе неструктурированной последовательностью байт. Структуризация и интерпретация содержимого файла выполняются приложением. Приложение формулирует запросы к файловой системе на ввод-вывод, используя общие для всех приложений системные средства, например, указывая смещение от начала файла и количество байт, которые необходимо считать или записать. Поступивший к приложению поток байт интерпретируется в соответствии с заложенной в программе логикой. Подчеркнем, что интерпретация данных никак не связана с действительным способом их хранения в файловой системе.
Такая неструктурированная модель файла стала популярной вместе с ОС UNIX, а теперь она широко используется в большинстве современных ОС, в том числе MS-DOS, Windows NT/2000, NetWare. Неструктурированная модель файла позволяет легко организовать разделение файла между несколькими приложениями, причем разные приложения могут по-своему структурировать и интерпретировать данные, содержащиеся в файле.
Другая модель файла – структурированный файл в настоящее время используется редко (применялась в старых ОС OS/360, DEC RSX и VMS). В этом случае поддержание структуры файла поручается файловой системе. Файловая система видит файл как упорядоченную последовательность логических записей. Приложение может обращаться к файловой структуре с запросами на ввод-вывод на уровне записей, например «считать запись 25 из файла FILE.DOC». Файловая структура предоставляет приложению доступ к записи, а вся дальнейшая обработка данных, содержащихся в этой записи, выполняется приложением. Развитием этого подхода стали системы управления базами данных (СУБД).
Физическая организация файловой системы
Представление пользователя о файловой системе как об иерархически организованном множестве информационных объектов имеет мало общего с порядком хранения файлов на диске. Файл очень часто разбросан «кусочками» по всему диску, причем это разбиение никак не связано с логической структурой файла, например, его отдельная логическая запись может быть расположена в несмежных секторах диска.
Принципы размещения файлов, каталогов и системной информации на реальном устройстве описываются физической организацией файловой системы. Разные файловые системы имеют разную физическую организацию.
Рассмотрим физическую структуру жесткого диска и физическую организацию файла, т. е. правила расположения файла на жестком диске (или ином внешнем запоминающем устройстве).
Структура жесткого диска
Основным типом устройства, которое используется для хранения файлов, являются дисковые накопители. Жесткий диск состоит из одной или нескольких стеклянных или металлических пластин, каждая из которых покрыта с одной или двух сторон магнитным материалом. Таким образом, диск в общем случае состоит из пакета пластин (рис. 7.4).
Рис. 7.4. Схема устройства жесткого диска
На обеих сторонах пластин размечены тонкие концентрические кольца – дорожки (треки), на которых хранятся данные. Количество дорожек зависят от типа диска. Нумерация дорожек начинается с 0 от внешнего края к центру диска. Запись и считывание данных с дорожки выполняется магнитной головкой.
Совокупность дорожек одного радиуса на всех поверхностях всех пластин пакета называется цилиндром. Каждая дорожка разбивается на фрагменты, называемые секторами (блоками). Все дорожки имеют равное число секторов, в которые можно максимально записать одно и то же число байт. Сектор имеет фиксированный для конкретной системы размер, чаще всего 512 байт. Поскольку дорожки разного радиуса имеют одинаковое число секторов, плотность записи повышается к центру диска.
Сектор – наименьшая адресуемая единица обмена данными дискового устройства с оперативной памятью. Для того чтобы контроллер мог найти на диске нужный сектор, необходимо задать ему все составляющие адреса сектора: номер цилиндра, номер поверхности и номер сектора. Типичный запрос включает чтение нескольких секторов.
Операционная система при работе с диском использует, как правило, собственную единицу дискового пространства, называемую кластером. Размер кластера кратен размеру физического сектора и в зависимости от размера раздела может составлять от 1 до 128 секторов (от 512 байт до 128 Кбайт). Размер кластера задается автоматически или вручную при форматировании диска.
При создании файла место на диске ему выделяется кластерами. Например, если размер файла 2560 байт, а размер кластера в файловой системе 1024 байта, то файлу будет выделено на диске 3 кластера.
*Иногда кластер называют блоком (например, в ОС Unix), что создает путаницу.
Дорожки и секторы создаются в результате низкокоуровневого (физического) форматирования диска. Низкоуровневое форматирование не зависит от типа ОС, которая этот диск будет использовать.
Разметка диска под конкретный тип файловой системы происходит в результате высокоуровневого (логического) форматирования.При высокоуровневом форматировании определяется размер кластера и на диск записывается информация, необходимая для работы файловой системы. На диск записывается также загрузчик операционной системы – небольшая программа, которая начинает процесс инициализации операционной системы после включения питания или рестарта компьютера.
Прежде чем форматировать диск под определенную файловую систему, он может быть разбит на разделы. Раздел – это непрерывная часть физического диска, которую операционная система представляет пользователю как логическое устройство (логический диск, логический раздел). Во многих операционных системах используется термин «том» (volume). В разных ОС толкование этого термина имеет свои нюансы, но чаше всего он обозначает логическое устройство, отформатированное под конкретную файловую систему. Логическое устройство функционирует так, как если бы это был отдельный физический диск. Именно с логическими устройствами работает пользователь, обращаясь к ним по символьным именам, например, А, В, С, SYS и т. п.
Разные ОС используют единое представление о разделах, но создают логические устройства, специфические для каждого типа ОС. Поэтому логические устройства и файловые системы, созданные в различных ОС, в общем случае не совместимы.
Как следствие, на одном логическом устройстве может создаваться только одна файловая система. На разных логических устройствах одного физического диска могут располагаться файловые системы разного типа, например: разделы С и Е имеют файловую систему NTFS, раздел D – файловую систему FAT.
После низкоуровневого форматирования все разделы диска имеют одинаковый размер кластера. Однако в результате высокоуровневого форматирования на разных разделах этого диска могут быть установлены файловые системы, с кластерами отличающихся размеров.
