Как работает автоматическая коробка передач?

Назначение автоматической коробки передач

Также как и механическая коробка передач, коробка-автомат позволяет двигателю работать в ограниченном диапазоне оборотов, обеспечивая широкий диапазон скоростей.

Без трансмиссии было бы доступно только одно передаточное отношение, и это отношение выбиралось бы в зависимости от необходимой максимальной скорости. Если Вам нужна максимальная скорость 120 км/ч, то такое передаточное отношение соответствует третьей передаче в большинстве автомобилей с механической коробкой.

Но, скорее всего, вы никогда не пробовали водить только на третьей передаче. А если и пробовали, то, наверняка, замечали, что при трогании автомобиль не обеспечивает разгон, а на максимальной скорости тахометр уходит в красную зону. Такой автомобиль быстро выйдет из строя, и его будет практически невозможно водить.

По этой причине в трансмиссии присутствуют передачи для наиболее эффективного использования крутящего момента двигателя и обеспечения работы двигателя на соответствующих оборотах. При буксировке или перевозке тяжелых грузов, коробка передач нагревается настолько сильно, что трансмиссионная жидкость может загореться. Для защиты трансмиссии от серьезных повреждений, водителям, занимающимся буксировкой, рекомендуется покупать автомобили с охладителем масла коробки передач.

Основным различием между механической и автоматической коробками передач является то, что механическая коробка блокирует и разблокирует шестерни для обеспечения различных передаточных отношений, в то время как в автоматической коробке один и тот же набор шестерен обеспечивает различные передаточные отношения. Планетарная передача является механизмом, применяющимся в автоматической коробке передач.

Давайте рассмотрим, как работает планетарная передача.

Двухступенчатая планетарная передача

В трансмиссии такого типа используется набор шестерен, который называется двухступенчатая планетарная передача. Она выглядит, как обычная планетарная передача, но, на самом деле, это две объединенные планетарные передачи. В ней используется одна кольцевая шестерня, которая всегда является выходной, а также две солнечные шестерни и два набора сателлитов.

Давайте рассмотрим некоторые элементы:

Муфты и ленточные тормоза в автоматической коробке передач

Каждое передаточное отношение коробки соответствует определенной передаче. Если говорить о повышающей передаче:

В коробке передач с повышающей высшей передачей, вал, соединенный с корпусом гидротрансформатора (который прикреплен к маховику двигателя), соединен с водилом при помощи муфты. Меньшая солнечная шестерня вращается свободно, в то время как большая солнечная шестерня блокируется ленточным тормозом повышающей передачи. В данном случае, отсутствуют элементы, соединенные с турбиной; входной крутящий момент идет от гидротрансформатора.

Для перехода в режим повышающей передачи требуется сопряжение и блокировка различных элементов при помощи муфт и ленточных тормозов. Водило соединяется с гидротрансформатором при помощи муфты. Меньшая солнечная шестерня отсоединяется от турбины при помощи муфты для обеспечения свободного вращения. Большая солнечная передача удерживается ленточным тормозом для предотвращения вращения. Каждое переключение передачи вызывает последовательность подобных событий, в которых задействованы различные муфты и ленточные тормоза. Давайте рассмотрим ленточные тормоза.

Ленточные тормоза

На фото выше изображены два поршня, приводящие в действие ленточные тормоза. Гидравлическое давление нагнетается в цилиндр несколькими клапанами, в результате чего поршни давят на ленточный тормоз, и шестерня блокируется.

Автоматическая коробка передач: гидравлика, насосы и центробежный регулятор

Насос
В автоматической коробке передач используется насос, который называется шестеренчатый насос. Данный насос обычно располагается на корпусе коробки передач. Насос подает жидкость из поддона коробки в гидравлическую систему. Насос также питает охладитель масла коробки передач и гидротрансформатор.

Как работает коробка автомат

Чем быстрее едет автомобиль, тем выше скорость вращения регулятора, тем больше открывается клапан, и тем выше давление подаваемой жидкости.

Источник

Устройство и принцип действия АКПП

Как работает коробка автомат

Как работает коробка автомат

• Автоматическая коробка передач имеет ряд неоспоримых достоинств. Она существенно упрощает управление автомобилем. Переключения производятся плавно, без рывков, что улучшает ездовой комфорт и увеличивает срок службы трансмиссии. Современные АКПП имеют возможность ручного переключения передач и режимов работы, могут подстраиваться под стиль вождения конкретного водителя.
Но даже самые совершенные гидромеханические коробки не лишены недостатков. К ним относятся: сложность конструкции, высокая цена и стоимость обслуживания, более низкий КПД, худшая динамика и повышенный расход топлива по сравнению с механической КПП, медлительность переключений.

— Устройство и принцип работы:

• Автоматическая коробка передач состоит из следующих основных узлов: гидротрансформатора, планетарного ряда, системы управления и контроля. Коробка переднеприводных автомобилей дополнительно содержит внутри корпуса главную передачу и дифференциал.

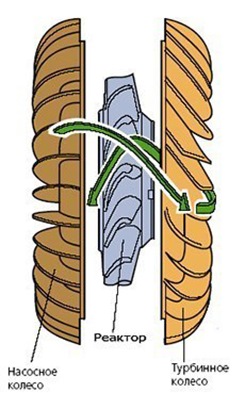

Чтобы понять, как работает АКПП, необходимо представлять себе, что такое гидромуфта и планетарная передача. Гидромуфта — устройство, состоящее из двух лопастных колес, установленных в одном корпусе, который заполнен специальным маслом. Одно из колес, называемое насосным, соединяется с коленвалом двигателя, а второе, турбинное, — с трансмиссией. При вращении насосного колеса отбрасываемые им потоки масла раскручивают турбинное колесо. Такая конструкция позволяет передавать крутящий момент примерно в соотношении 1:1. Для автомобиля такой вариант не подходит, так как нам нужно, чтобы крутящий момент изменялся в широких пределах. Поэтому между насосным и турбинным колесами стали устанавливать еще одно колесо — реакторное, которое в зависимости от режима движения автомобиля может быть либо неподвижно, либо вращаться. Когда реактор неподвижен, он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем большее воздействие оно оказывает на турбинное колесо. Таким образом момент на турбинном колесе увеличивается, т.е. мы его трансформируем.
Поэтому устройство с тремя колесами это уже не гидромуфта, а гидротрансформатор.
Но и гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в нужных нам пределах. Да и обеспечить движение задним ходом ему не под силу. Поэтому к нему присоединяют набор из отдельных планетарных передач с разным передаточным коэффициентом — как бы несколько одноступенчатых КПП в одном корпусе. Планетарная передача представляет собой механическую систему, состоящую из нескольких шестерён – сателлитов, вращающихся вокруг центральной шестерни. Сателлиты фиксируются вместе с помощью водила. Внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, как планеты вокруг Солнца (отсюда и название- планетарная передача), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга.
Переключение передач осуществляется системой управления, которая на ранних моделях была полностью гидравлической, а на современных на помощь гидравлике пришла электроника.

— Режимы работы гидротрансформатора:

• Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.
Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.
Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.
При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.
В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.
Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.
Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.
Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.
Планетарный механизм Симпсона, состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции — вот ее неоспоримые достоинства.
Планетарный ряд Равинье иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равинье является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора. Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона. Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток — низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.
Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.
Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.
Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.

— Как работает система управления:

• Системы управления АКПП бывают двух типов: гидравлические и электронные. Гидравлические системы используются на устаревших или бюджетных моделях, современные АКПП управляются электроникой.
Устройством «жизнеобеспечения» для любой системы управления является масляный насос. Его привод осуществляется непосредственно от коленвала двигателя. Масляный насос создает и поддерживает в гидравлической системе постоянное давление, независимо от частоты вращения коленвала и нагрузки на двигатель. В случае отклонения давления от номинального функционирование АКПП нарушается ввиду того, что исполнительные механизмы включения передач управляются давлением.
Момент переключения передач определяется по скорости автомобиля и нагрузке на двигатель. Для этого в гидравлической системе управления существуют два датчика: скоростной регулятор и клапан — дроссель или модулятор. Скоростной регулятор давления или гидравлический датчик скорости устанавливается на выходном валу АКПП. Чем быстрее едет машина, тем больше открывается клапан, тем больше давление проходящей через этот клапан трансмиссионной жидкости. Предназначенный для определения нагрузки на двигатель клапан — дроссель соединяется тросом либо с дроссельной заслонкой (в бензиновых двигателях), либо с рычагом ТНВД (в дизелях). В некоторых автомобилях для подачи давления на клапан — дроссель используется не трос, а вакуумный модулятор, который приводится в действие разряжением во впускном коллекторе (при увеличении нагрузки на двигатель разряжение падает). Таким образом, эти клапаны формируют давления, пропорциональные скорости движения автомобиля и загруженности двигателя. Соотношение этих давлений и позволяет определять моменты переключения передач и блокировки гидротрансформатора. В «принятии решения» о переключении передачи участвует и клапан выбора диапазона, который соединен с рычагом селектора АКПП и, в зависимости от его положения, запрещает включение определенных передач. Результирующее давление, создаваемое клапаном — дросселем и скоростным регулятором, вызывает срабатывание соответствующего клапана переключения. Причем, если машина ускоряется быстро, то система управления включит повышенную передачу позже, чем при спокойном разгоне.
Как это происходит? Клапан переключения находится под давлением масла от скоростного регулятора давления с одной стороны и от клапана — дросселя с другой. Если машина ускоряется медленно, давление от гидравлического клапана скорости нарастает, что приводит к открытию клапана переключения. Поскольку педаль акселератора нажата не полностью, клапан — дроссель не создает большое давление на клапан переключения. Если же машина ускоряется быстро, клапан — дроссель создает большее давление на клапан переключения, препятствуя его открытию. Чтобы преодолеть это противодействие, давление от скоростного регулятора давления должно превысить давление от клапана — дросселя, но это произойдет при достижении автомобилем более высокой скорости, чем при медленном разгоне.
Каждый клапан переключения соответствует определенному уровню давления: чем быстрее движется автомобиль, тем более высшая передача включится. Блок клапанов представляет собой систему каналов с расположенными в них клапанами и плунжерами. Клапаны переключения подают гидравлическое давление на исполнительные механизмы: муфты фрикционов и тормозные ленты, посредством которых осуществляется блокировка различных элементов планетарного ряда и, следовательно, включение (выключение) различных передач. Тормоз — это механизм, который осуществляет блокировку элементов планетарного ряда на неподвижный корпус АКПП. Фрикцион же блокирует подвижные элементы планетарного ряда между собой.
Электронная система управления так же, как и гидравлическая, использует для работы два основных параметра: скорость движения автомобиля и нагрузку на двигатель. Но для определения этих параметров используются не механические, а электронные датчики. Основными из них являются датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора. Кроме того, блок управления АКПП получает дополнительную информацию от блока управления двигателем и других электронных систем автомобиля (например, от АБС). Это позволяет более точно, чем в обычной АКПП, определять моменты переключений и блокировки гидротрансформатора. Программа переключения передач по характеру изменения скорости при данной нагрузке на двигатель может легко вычислить силу сопротивления движению автомобиля и ввести соответствующие поправки в алгоритм переключения, например, попозже включать повышенные передачи на полностью загруженном автомобиле.
АКПП с электронным управлением так же, как и простые гидромеханические коробки, используют гидравлику для включения муфт и тормозных лент, но каждый гидравлический контур управляется электромагнитным, а не гидравлическим клапаном.
Применение электроники существенно расширило возможности АКПП. Они получили различные режимы работы: экономичный, спортивный, зимний. Резкий рост популярности «автоматов» был вызван появлением режима Autostick, который позволяет водителю самостоятельно выбирать нужную передачу. Каждый производитель дал такому типу коробки передач свое название: Audi — Tiptronic, BMW — Steptronic. Благодаря электронике в современных АКПП стала доступна и возможность их «самообучения», т.е. изменение алгоритма переключений в зависимости от стиля вождения. Электроника предоставила широкие возможности для самодиагностики АКПП. И речь идет не только о запоминании кодов неисправностей. Программа управления, контролируя износ фрикционных дисков, температуру масла, вносит необходимые коррективы в работу АКПП.

Источник

Как работает АКПП | Устройство автоматической коробки передач | Эксплуатация и примеры

Как работает коробка автомат

Содержание:

Что такое АКПП?

Не секрет, что трансмиссия оказывает основное влияние на динамику автомобиля. Производители постоянно испытывают и внедряют новейшие технологии в наши автомобили. Тем не менее большинство автомобилистов предпочитают эксплуатировать автомобили с механической коробкой передач, так как считают, что головной боли последняя приносит гораздо меньше. Отчасти это так, но зная конструктивные особенности АКПП и принцип ее работы, Вы изначально продливаете жизнь своей коробке передач. В этой статье мы хотели бы рассказать Вам об основных механизмах и принципах работы автоматической коробки передач.

Что лучше МКПП или АКПП

Как правило, наш отечественный автолюбитель к автоматическим коробкам передач относится с определенными предубеждениями. Видимо причиной тому наше хроническое нежелание перекладывать на чужие плечи свою проблему и попытка самостоятельного ее устранения. К примеру, американцы, а ведь именно они придумали АКПП, этим не страдают. В Америке весьма не популярны механические коробки переключения передач и только 5% американских автолюбителей из ста пользуются механикой. Популярность АКПП и в Европе растет из года в год огромными темпами. Конечно же поклонники автомата есть и среди наших соотечественников, вот только правильно эксплуатировать их получается далеко не у всех. По утверждению автомехаников, именно несвоевременное тех. обслуживание и неправильная эксплуатация, зачастую служит первопричиной всех неисправностей автоматической коробки передач.

Как работает АКПП?

Как известно сердцем машины является двигатель, в случае с коробкой передач это так же уместно. Трансмиссия должна преобразовывать мощность и крутящий момент двигателя таким образом, чтобы обеспечить для движения транспортного средства необходимые условия. Большую часть этой тяжелой работы выполняет гидротрансформатор (он же «бублик») и планетарные передачи.

Как работает коробка автомат

Турбина с насосом максимально сближены, а их колеса имеют форму, которая обеспечивает непрерывный круг циркуляции рабочих жидкостей. Именно благодаря этому у гидротрансформатора минимальны габаритные размеры и минимальны потери энергии при перетекании жидкостей от насоса к турбине. Коленвал двигателя связан с насосным колесом, а вал коробки передач с турбиной. В виду этого в гидротрансформаторе нет жесткой связи между ведомыми и ведущими элементами, потоки рабочих жидкостей осуществляют передачу энергии от двигателя к трансмиссии, которая с лопаток насоса отбрасывается на лопасти турбины.

Как работает АКПП видео:

Гидромуфта и гидротрансформатор

Как работает коробка автомат

Собственно говоря, гидромуфта работает по такой же схеме, не трансформируя его величину она передает крутящий момент. Реактор введен в конструкцию гидротрансформатора для того чтобы изменять момент. В принципе это такое же колесо с лопатками только жестко посаженное на корпус и до определенного времени не вращающееся. На пути по которому возвращается масло из турбины в насос расположен реактор. Особый профиль имеют лопатки реактора, сужаются постепенно межлопаточные каналы. Благодаря этому скорость рабочих жидкостей текущих по каналам направляющего аппарата, понемногу увеличивается, а выбрасываемая в сторону вращения насосного колеса из реактора жидкость подгоняет и подталкивает его.

Из чего состоит АКПП?

Как работает коробка автомат

1. Гидротрансформатор — сходен со сцеплением в мех.коробке, но управления непосредственно водителем не требует.
2. Планетарный ряд — сходен с блоком шестерен в мех.коробке и изменяет придаточное отношение в автомате при переключении передач.
3. Тормозная лента, задний фрикцион, передний фрикцион — они служат для непосредственного переключения передач.
4. Устройство управления — это целый узел состоящий из шестеренчатого насоса, клапанной коробки и маслосборника. Клапанная плита (гидроблок) — это система каналов с клапанами (соленоидами) и плунжерами, выполняющими функции контроля и управления, также преобразует нагрузку двигателя, степень нажатия на акселератор и скорость движения в гидравлические сигналы. На основании таких сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически меняются передаточные числа.

Гидротрансформатор Планетарный ряд

Как работает коробка автоматКак работает коробка автомат

Тормозная лента Пакеты фрикционов

Как работает коробка автоматКак работает коробка автомат

Масляный насос в свою очередь трансмиссионной жидкостью наполняет гидротрансформатор создавая тем самым нужное давление в системе контроля и управления. Поэтому мнение о том, что машину с автоматом можно принудительно завести без стартера разогнав ее до большой скорости, является ошибочным. Энергию шестеренчатый насос получает только от двигателя, при неработающем двигателе давление в системе контроля и управления отсутствует вне зависимости от того в каком положении находится ручка рычага переключения скоростей. Поэтому вращение карданного вала принудительно не заставит коробку заработать, а двигатель — завестись.

Планетарный ряд — в отличие от «механики», где сцепляющиеся между собой шестеренки и параллельные валы, в «автоматах» в основном используются передачи планетарные.

Составные части фрикциона — давлением масла в движение приводится поршень (piston). Поршень двигаясь под давлением масла, посредством конического диска ( dished plate) прижимает очень плотно ведомые к ведущим дискам пакета, от чего они вращаются единым целым и осуществляют передачу крутящего момента от барабана к втулке. Несколько планетарных механизмов, обеспечивающие необходимые передаточные отношения, расположены в корпусе коробки передач.

Передачу же крутящего момента от двигателя через механизмы планетарные непосредственно к колесам осуществляется при помощи фрикционных дисков, дифференциала и прочих сервисных устройств. Посредством трансмиссионной жидкости через систему контроля и управления происходит управление всеми перечисленными устройствами.

Тормозная лента — устройство посредством которого осуществляется блокировка элементов планетарного ряда.

Устройство АКПП Видео

Виды АКПП | Сравнение с механикой | Достоинства и недостатки

Постоянное повышение качества эксплуатации современного транспортного средства неизбежно привело к заметному конструкционному усложнению. Благоприятным образом на двигателе, скоростных качествах и ходовой части отразилось оборудование автомобиля коробкой-автоматом, что к тому же позволило частично облегчить нагрузку водителя в движении. Благодаря простоте в эксплуатации и надежности, использование данного изобретения обрело широкое применение.

В наше с вами время АКПП широко применяются как в легковых и полноприводных авто, так и на грузовиках. Водителю на автомобиле с механической коробкой переключения передач для того чтобы двигаться с нужной скоростью нужно довольно часто «дергать» рычаг переключения передач также он должен самостоятельно следить за скоростью и нагрузкой.Использование коробки-автомата отменяет эти необходимости.

На лицо явные преимущества автомата перед механикой, такие как:

Применяемые на сегодня АКПП условно делятся на два типа. Различаются эти типы в основном системами контроля и управления за использованием трансмиссии.

Приведем вполне конкретные примеры:

Предположим, машина, двигается по равнинному отрезку дороги, участок с крутым подъемом. Какое-то время мы не трогаем педаль акселератора и наблюдаем за реакцией гидротрансформатора при изменении условий движения. При увеличении нагрузки на ведущие колеса автомобиль теряет скорость. Как следствие частота вращения турбины падает. Это влияет на противодействие движению рабочих жидкостей внутри гидротрансформатора. От чего возрастает скорость циркуляции, это автоматически увеличивает крутящий момент на валу турбинного колеса до возникновения равновесия между ним и моментом сопротивления движению.

Точно так автомат работает при трогании с места. Только теперь самое время задействовать акселератор — после этого обороты коленвала увеличиваются и насосного колеса тоже, а машина и турбина были неподвижны, однако проскальзывание внутри гидротрансформатора не препятствовало холостой работе двигателя. В таком случае в максимальное количество раз трансформируется крутящий момент. Но по достижению необходимой скорости преобразование крутящего момента становится не нужным. При помощи автоматически действующей блокировки гидротрансформатор превращается в звено, которое жестко связывает ведомый и ведущий валы. При такой блокировке внутренние потери исключаются, значение передачи КПД увеличивается, при этом режиме движения расход топлива уменьшается и повышается эффективность торможения двигателем при замедлении.

Реактор освобождается и вращается с турбинным и насосным колесами для снижения всех тех же потерь.

С какой же целью КПП присоединяют к гидротрансформатору, когда тот самостоятельно в зависимости от нагрузок на ведущие колеса может величину крутящего момента изменять?

Гидротрансформатор способен изменять крутящий момент с коэффициентом 2-3.5 не более. А для эффективной работы трансмиссии таких диапазонов изменения придаточных чисел явно недостаточно. Также иногда встает необходимость включать заднюю передачу или нейтральную. Коробки-автомат имея зубчатые зацепления все же многим отличаются от механических коробок, к примеру, передачи они переключают без разрывов потока мощности при помощи многодисковых фрикционных муфт приводимых гидравликой и ленточных тормозов. В зависимости от скорости машины и интенсивности нажатия на педаль акселератора автоматически выбирается нужная передача, она то и интенсивность разгона и определяет.

Как работает коробка автомат Определяет нужную передачу электронный и гидровлический блоки управления автоматической коробкой передач. Водитель же помимо нажатия на педаль газа может выбрать режимы спортивный или зимний (у таких режимов акпп индивидуальный алгоритм переключения передач), а также может выбрать режим который помогает передвигаться по участкам пути со сложным рельефом (в этом режиме автомат не сможет переключится выше определенной передачи).

Как работает коробка автомат
В состав АКПП кроме планетарного механизма и гидротрансформатора также входит насос снабжающий гидроблок с гидротрансформатором рабочей жидкостью и смазывая коробку, а охлаждает рабочую жидкость, которая имеет свойство перегреваться, входящий в состав коробки-автомата радиатор охладления акпп.

Отличия в устройстве АКПП заднеприводных и переднеприводных автомобилей

Есть также несколько различий в устройстве и компоновке автоматических трансмиссий заднеприводных и переднеприводных автомобилей. У переднеприводных автомобилей АКПП более компактна и внутри корпуса имеет отделение главной передачи т. е. дифференциал. В остальном функции и принципы действия всех АКПП одинаковы. Для обеспечения движения и выполнения всех функций АКПП оснащена такими узлами, как: гидротрансформатор, узел управления и контроля, коробка передач и механизм выбора режима движения.

Заднеприводный автомобиль Переднеприводный автомобиль

Источник

Принцип работы автоматической коробки передач

Динамика автомобиля зависит от вида используемой трансмиссии. Производители машин постоянно испытывают и внедряют новые технологии. Однако многие автолюбители эксплуатируют транспортные средства на механике, считая, что так они смогут избежать больших финансовых затрат на ремонт АКПП. Тем не менее коробка-автомат легче и удобнее в использовании, она незаменима в густонаселенном городе. Наличие всего 2-х педалей у автомобиля с автоматической коробкой передач делает его лучшим видом транспорта для неопытных водителей.

Что такое АКПП и история ее создания

Под АКПП понимается трансмиссия, которая без участия автомобилиста выбирает оптимальный показатель передаточного числа согласно условиям передвижения. В результате обеспечивается плавность хода ТС и комфорт для самого водителя.

История изобретения

Основой автомата считают планетарную коробку передач и гидротрансформатор, который создал немец Герман Фиттенгер в 1902 году. Изобретение изначально предполагалось использовать в области судостроения. В 1904 г. братьями Стартевентами из Бостона был представлен другой вариант АКПП, состоящей из 2-х коробок передач.

Первые автомобили, на которых были установлены планетарные коробки, выпускались под названием Ford T. Принцип их работы заключался в следующем: водитель переключал режим езды с помощью 2-х педалей. Одна отвечала за повышение и понижение передачи, другая обеспечивала движение назад.

В 1930-е годы конструкторы General Motors выпустили полуавтоматическую трансмиссию. В машинах еще предусматривалось сцепление, зато гидравлика управляла планетарным механизмом. Примерно в эти же годы инженеры Крайслера добавили в коробку гидромуфту. Двухступенчатая коробка заменилась овердрайвом — повышающей передачей, где передаточное число меньше 1.

Первая АКПП появилась в 1940 г. в General Motors. В ней сочетались гидромуфта и четырехступенчатая планетарная коробка, а автоматическое управление достигалось за счет гидравлики.

Плюсы и минусы АКПП

У каждого типа трансмиссии имеются поклонники. Но гидроавтомат не теряет своей популярности, поскольку обладает несомненными преимуществами:

Несмотря на наличие плюсов, автолюбители выявляют в работе автомата следующие недостатки:

Устройство автоматической трансмиссии

В классическом автомате имеется 4 основных компонента:

Принцип работы и срок службы АКПП

При запуске мотора в гидротрансформатор попадает трансмиссионное масло, давление внутри увеличивается, начинают вращаться лопасти центробежного насоса.

Когда водитель переключает рычаг и нажимает педаль, повышается число оборотов лопастей насоса. Скорость вихревых масляных потоков увеличивается, и запускаются лопасти турбины. Жидкость попеременно перекидывается на реактор и возвращается обратно к турбине, обеспечивая увеличение ее эффективности. Крутящий момент передается на колеса, автотранспорт начинает двигаться.

Как только требуемая скорость будет набрана, то лопастная центральная турбина и насосное колесо начнут двигаться одинаково. Вихри масла попадают на реакторное колесо с другой стороны, поскольку движение может быть лишь в одну сторону. Оно начинает крутиться. Если машина идет на подъем, то колесо останавливается и передает центробежному насосу больше крутящего момента. Достижение нужной скорости ведет к смене передачи в планетарном ряду.

По команде электронного блока управления тормозящая лента с фрикционами осуществляют замедление пониженной передачи, что приводит к увеличению движения потоков масла через клапан. Затем разгоняется повышенная передача, ее смена производится без потери мощности.

Если машина останавливается или ее скорость снижается, то давление рабочей жидкости также уменьшается, и передача переключается вниз. После выключения мотора в гидротрансформаторе исчезает давление, из-за чего невозможно завести автомобиль с толкача.

Вес АКПП достигает 70 кг в сухом состоянии (гидравлический трансформатор отсутствует) и 110 кг — в заправленном. Чтобы автомат нормально функционировал, надо контролировать уровень рабочей жидкости и правильное давление — от 2,5 до 4,5 бар.

Ресурс коробки может различаться. В одних автомобилях она служит около 100 000 км, в других — больше 500 000 км. Период службы зависит от того, как водитель следит за состоянием агрегата, вовремя ли заменяет расходные материалы.

Разновидности АКПП

По мнению техников, гидромеханическая автоматическая коробка представлена лишь планетарной частью узла. Ведь она отвечает за переключение передач и вместе с гидротрансформатором является единым автоматическим устройством. К АКПП относится классический гидравлический трансформатор, робот и вариатор.

Классическая автоматическая коробка передач

Преимущество классического автомата заключается в том, что передачу вращательного момента на ходовую часть обеспечивает масляная жидкость в гидротрансформаторе.

Роботизированная КПП

Является своеобразной альтернативой механики, только в конструкции имеется двойное сцепление, управляемое электроникой. Главным преимуществом робота считается экономичность расхода топлива. В конструкции установлено программное обеспечение, работа которого состоит в рациональном определении крутящего момента.

Коробку называют адаптивной, т.к. она способна подстраиваться под манеру вождения. Чаще всего в роботе ломается сцепление, т.к. оно не может переносить тяжелые нагрузки, например, во время езды в труднопроходимых местах.

Вариатор

Устройство обеспечивает плавную бесступенчатую передачу вращательного момента ходовой части автомобиля. Вариатор снижает расход бензина и повышает показатели динамики, обеспечивает мотору щадящий режим работы. Такая автоматизированная коробка не относится к долговечным и не терпит большой нагрузки. Внутри агрегата детали постоянно трутся между собой, что ограничивает срок эксплуатации вариатора.

Как пользоваться автоматической коробкой передач

Слесари СТО утверждают, что чаще всего поломки АКПП появляются после небрежного использования и несвоевременной замены масла.

Режимы работы

На рычаге расположена кнопка, которую водитель должен нажать, чтобы выбрать нужный режим. На селекторе предусмотрено несколько возможных положений:

Как заводить машину на автомате

Стабильная работа АКПП зависит от правильного запуска. Чтобы оградить коробку от неграмотного воздействия и последующего ремонта, разработано несколько степеней защиты.

При запуске двигателя рычаг селектора должен располагаться на значении «P» либо «N». Эти положения позволяют защитной системе пропустить сигнал о старте двигателя. Если рычаг будет находиться в другом положении, то водитель не сможет включить зажигание либо же после оборота ключа ничего не произойдет.

Чтобы правильно начать движение, лучше использовать парковочный режим, поскольку при значении «P» у машины блокируются ведущие колеса, что не позволяет ей скатиться. Применение нейтрального режима позволяет осуществить экстренную буксировку транспорта.

Большинство автомобилей с АКПП запускаются не только при правильном положении рычага, но и после выжимания тормозной педали. Эти действия препятствуют случайному откату автомобиля, если рычаг установлен на значении «N».

Современные модели оборудуются функцией блокировки руля и замком от угона. Если водитель выполнил все действия правильно, а рулевое колесо не двигается и невозможно провернуть ключ, то это означает включение автоматической защиты. Чтобы разблокировать ее, необходимо еще раз вставить и повернуть ключ, а также вращать руль в обе стороны. Если эти действия выполняются синхронно, то защита снимается.

Как ездить на автоматической КПП и чего нельзя делать

Чтобы добиться длительной службы КПП, надо верно ставить режим в зависимости от текущих условий перемещения. Чтобы правильно эксплуатировать автомат, необходимо соблюдать следующие правила:

Чтобы не попасть на дорогостоящий ремонт, водители не должны:

Чтобы начать двигаться с уклона, надо сначала выжать педаль тормоза, затем снять машину с ручного тормоза. Лишь после этого выбирается режим движения.

Как эксплуатировать АКПП зимой

В холодных погодных условиях часто возникают проблемы с машинами. Для сохранения ресурса агрегата в зимние месяцы водителям следует придерживаться таких рекомендаций:

Разница между коробкой автомат у заднеприводных и переднеприводных автомобилей

В автомашине с передним приводом АКПП обладает более компактными размерами и дифференциалом, который представляет собой отделение главной передачи. По другим аспектам схема и функционал коробок отличий не имеет.

Источник

АКПП: виды, устройство и принцип действия коробки автомата

Как работает коробка автомат

Автоматические коробки переключения передач (АКПП) становятся все более популярными в нашей стране, доля автомобилей с АКПП растет быстрыми темпами. Автоматические коробки передач передают вращающий момент от двигателя к колесам автомобиля, автоматически увеличивая или уменьшая передаточное число, подстраиваясь под оптимальные режима работа двигателя. Коробка автомат классического типа состоит из гидротрансформатора и ряда планетарных передач. Коробка автомат, плавно переключая передачи, обеспечивает автомобилю плавный ход и превращает управление машиной в удовольствие.

В своей статье мы рассмотрим устройство и принципом работы автоматической коробки передач, перечислим основные видами коробок автоматов, познакомимся с режимами работы, проанализируем достоинства и недостатки АКПП.

Что такое АКПП

Как работает коробка автомат

Автоматическая коробка передач (АКПП) — это коробка передач, которая самостоятельно определяет наиболее подходящее передаточное отношение в зависимости от текущего скоростного режима. Автоматическая коробка без участия водителя сама выбирает и переключает нужное передаточное отношение, подстраивается под заданную водителем скорость, обеспечивает плавное начало движения и плавный ход автомобиля. АКПП снимает с водителя львиную долю нагрузки во время движения по сравнению с классической механической коробкой передач.

Поскольку сейчас существуют разные варианты автоматических коробок (роботы и вариаторы), то, чтобы не путаться, АКПП еще называют: классический автомат, гидроавтомат, гидромеханическая трансмиссия, планетарный автомат.

История создания автоматической коробки

Как работает коробка автомат

Идея создания автоматической коробки принадлежит немецкому инженеру Герману Феттингеру, разработавшему первый гидротрансформатор в 1902 году, и поначалу такая трансмиссия применялась только для строительства судов.

Первый автомобиль, оснащенный планетарным автоматом, был американский Ford T. После выхода этого автомобиля наиболее активную роль в разработке автоматов сыграла компания General Motors, которой удалось выпустить полуавтоматическую трансмиссию в середине 1930-х годов. Та же GM в 1940 году создала первую совершенно автоматическую коробку передач

Устройство автоматической коробки передач

Как работает коробка автомат

Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.

Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.

Как работает коробка автомат

Как работает коробка автомат

Сравнение АКПП с механической коробкой

Как работает коробка автомат

В современном мире «механика» медленно, но верно сдает позиции более прогрессивному собрату — АКПП. Автоматические коробки обеспечивают более плавную и экономную работу двигателя и плавный ход машины.

От водителя не требуется постоянно следить за скоростью и оборотами двигателя, чтобы вовремя включать нужную передачу. За него все сделает «автомат», что особенно удобно при езде по городу, и крайне удобно если вы находитесь в «пробке».

Водителю не нужно львиную долю своего внимания уделять управлению машиной. Хотя есть водители, которым нравится механическая коробка, позволяющая получать удовольствие от непрерывного физического процесса управления машиной и полного контроля езды.

Плюсы и минусы АКПП

Как работает коробка автомат

У автоматической коробки передач есть свои достоинства и недостатки, которые необходимо знать, прежде чем купить машину с автоматом или пересесть с «механики» на «автомат».

Плюсы АКПП

Минусы АКПП

Типы АКПП

Как работает коробка автомат

Сейчас существует три типа автоматических коробок переключения передач:

Принцип работы АКПП

Как работает коробка автомат

При запуске двигателя происходит активация работы автоматической коробки за счет включения масляного насоса, который создает рабочее давление внутри коробки. После этого запускается гидравлический трансформатор, который раскручивается до скорости коленчатого вала.

При нажатии на педаль газа и переключении ручки управления автоматом, масло устремляется к турбине, которая начинает вращаться. Работа радиатора АКПП предотвращает перегрев масла коробки. Блок управления собирает всю поступающую информацию от степени нажатия на педаль газа и различных датчиков автомобиля, обрабатывает ее и посылает сигнал в гидравлический блок, где путем перемещений муфт и тормозов происходит изменение передаточного отношения, наиболее оптимального в данных конкретных условиях.

Масло, заполняющее внутреннюю полость автоматической коробки, имеет важнейшее значение для ее эффективной работы. За уровнем масла нужно следить, чтобы его не было слишком много или мало. Рабочее давление масла составляет 2,5-4,5 бар.

Рабочая температура масла равняется 80ºС, поэтому перед началом движения машину следует немного прогреть, что особенно важно в зимний период, чтобы избежать повреждения пластиковых элементов коробки.

Охлаждение масла чаще всего происходит за счет жидкостного радиатора, реже — воздушного. Автоматическая коробка передач в незаправленном виде и без гидротрансформатора весит в среднем около 70-80 кг. После заправки общий ее вес может достигать 110 кг.

Ресурс АКПП

Как работает коробка автомат

Точного значения срока службы автоматической коробки нет. Это будет зависеть от правильной эксплуатации автомобиля с АКПП, своевременного обслуживания коробки: замены масла и масляного фильтра, использования оригинальных запчастей и масла. Некоторые модели коробок-автоматов рассчитаны на 100-150 тысяч пробега, современные модели автомобилей оснащаются коробками-автоматами, рассчитанными на 500 тысяч км и более, и при этом не нуждаются в замене масла.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Как работает коробка автомат

Основные режимы работы АКПП

Запуск двигателя с АКПП

Как работает коробка автомат

В машинах с АКПП есть только две педали для правой ноги водителя: газ и тормоз, сцепления здесь нет. Во время запуска двигателя газ не нажимается, но в большинстве машин нужно нажимать педаль тормоза, иначе автомобиль не заведется.

Автомобили с АКПП имеют встроенную блокировку начала движение при неправильном положении ручки селектора. Автомобиль с автоматической коробкой можно завести только если рычаг коробки находится в положении «P» — стоянка или «N» — нейтралка. Во всех других положениях рычага машину завести не получится.

Эта функция особенно полезна для начинающих водителей, которые могут забыть перевести рычаг в нужное положение и машина при запуске зажигания дернется вперед или назад и во что-нибудь врежется.

Большинство автопроизводителей рекомендуют всегда оставлять машину на стоянке в режиме «P» и трогаться только с этого положения.

Опытные водители советуют всегда нажимать тормоз при запуске двигателя: это убережет от движения машины на нейтральной передаче в положении «N». Также без нажатия на тормоз не получится перевести селектор в положение «D» — начало движения и «R» — задний ход.

Есть небольшие различия в том, как заводить автомобиль с автоматической коробкой с бензиновым и дизельным двигателем.

Как работает коробка автомат

Запуск бензинового двигателя

Запуск дизельного двигателя

Автомобили с дизельным двигателем оснащены свечами накала, и перед началом движения их надо прогреть.

После поворота ключа в замке зажигания перед запуском стартера лучше подождать несколько секунд для запуска бензонасоса.

Езда на автомобиле с АКПП и остановка

Как работает коробка автомат

После того, как вы завели двигатель, перевели ручку коробки передач в положение «D», отпустили педаль тормоза, машина начинает движение с маленькой скоростью около 5 км/ч. Нажимаем на педаль газа и машина ускоряется. Чем сильнее нажимать на педаль газа, тем быстрее будет ехать машина.

Чтобы сбросить скорость движения автомобиля нужно убрать ногу с педали газа, автомат включит пониженную передачу и скорость движения снизится. Для быстрого снижения скорости надо нажать на педаль тормоза.

Чтобы остановить автомобиль надо скинуть газ и нажать тормоз. Автомобиль остановится. Если вы планируете оставить машину на стоянке, то надо при нажатой педали тормоза перевести ручку селектора в положение — «P» (паркинг), и заглушить двигатель.

Если вы остановились на светофоре или стоите в пробке, то переводить ручку в положение «паркинг» не нужно. Она остается в положении «D». Для начала движения отпускаете тормоз и нажимаете газ.

Иногда для езды удобен режим «M» (ручной режим). Он включается во время движения в положении «D». Переключение скоростей происходит с помощью кнопок «+» и «-», расположенных на рычаге переключения передач. Этот режим используется во время езды по плохой грунтовой дороге на пониженной передаче внатяг, чтобы избежать пробуксовки. А также во время крутого подъема и крутого спуска.

Что нельзя делать с АКПП

Как работает коробка автомат

Чтобы автоматическая коробка прослужила долго и не ломалась, нельзя делать некоторые вещи.

На первый взгляд автоматическая коробка передач представляется неким очень сложным механизмом, управлять которым и поддерживать в рабочем состоянии, очень трудно. На самом деле это не так. Для тех водителей, которые долгое время ездили на механике, период привыкания к автомату может быть немного тяжеловат. Но те, кто всегда ездил только на автомате, считают, что автомобиль с АКПП намного проще в управлении.

Источник

Автоматическая коробка передач (АКПП). Принцип работы. Эксплуатация.

Как работает коробка автомат

Как работает коробка автомат

Автоматическая коробка передач имеет ряд неоспоримых достоинств. Она существенно упрощает управление автомобилем. Переключения производятся плавно, без рывков, что улучшает ездовой комфорт и увеличивает срок службы трансмиссии. Современные АКПП имеют возможность ручного переключения передач и режимов работы, могут подстраиваться под стиль вождения конкретного водителя.
Но даже самые совершенные гидромеханические коробки не лишены недостатков. К ним относятся: сложность конструкции, высокая цена и стоимость обслуживания, более низкий КПД, худшая динамика и повышенный расход топлива по сравнению с механической КПП, медлительность переключений.

Устройство и принцип работы

Автоматическая коробка передач состоит из следующих основных узлов: гидротрансформатора, планетарного ряда, системы управления и контроля. Коробка переднеприводных автомобилей дополнительно содержит внутри корпуса главную передачу и дифференциал.
Чтобы понять, как работает АКПП, необходимо представлять себе, что такое гидромуфта и планетарная передача. Гидромуфта — устройство, состоящее из двух лопастных колес, установленных в одном корпусе, который заполнен специальным маслом. Одно из колес, называемое насосным, соединяется с коленвалом двигателя, а второе, турбинное, — с трансмиссией. При вращении насосного колеса отбрасываемые им потоки масла раскручивают турбинное колесо. Такая конструкция позволяет передавать крутящий момент примерно в соотношении 1:1. Для автомобиля такой вариант не подходит, так как нам нужно, чтобы крутящий момент изменялся в широких пределах. Поэтому между насосным и турбинным колесами стали устанавливать еще одно колесо — реакторное, которое в зависимости от режима движения автомобиля может быть либо неподвижно, либо вращаться. Когда реактор неподвижен, он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем большее воздействие оно оказывает на турбинное колесо. Таким образом момент на турбинном колесе увеличивается, т.е. мы его трансформируем. Поэтому устройство с тремя колесами это уже не гидромуфта, а гидротрансформатор.
Но и гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в нужных нам пределах. Да и обеспечить движение задним ходом ему не под силу. Поэтому к нему присоединяют набор из отдельных планетарных передач с разным передаточным коэффициентом — как бы несколько одноступенчатых КПП в одном корпусе. Планетарная передача представляет собой механическую систему, состоящую из нескольких шестерён – сателлитов, вращающихся вокруг центральной шестерни. Сателлиты фиксируются вместе с помощью водила. Внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, как планеты вокруг Солнца (отсюда и название- планетарная передача), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга.
Переключение передач осуществляется системой управления, которая на ранних моделях была полностью гидравлической, а на современных на помощь гидравлике пришла электроника.

Режимы работы гидротрансформатора

Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.
Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.
Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.
При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.
В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.
Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.
Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.
Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.
Планетарный механизм Симпсона, состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции — вот ее неоспоримые достоинства.
Планетарный ряд Равиньё иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равиньё является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора. Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона. Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток — низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.
Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.
Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.
Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.

Как работает система управления

Системы управления АКПП бывают двух типов: гидравлические и электронные. Гидравлические системы используются на устаревших или бюджетных моделях, современные АКПП управляются электроникой.
Устройством «жизнеобеспечения» для любой системы управления является масляный насос. Его привод осуществляется непосредственно от коленвала двигателя. Масляный насос создает и поддерживает в гидравлической системе постоянное давление, независимо от частоты вращения коленвала и нагрузки на двигатель. В случае отклонения давления от номинального функционирование АКПП нарушается ввиду того, что исполнительные механизмы включения передач управляются давлением.
Момент переключения передач определяется по скорости автомобиля и нагрузке на двигатель. Для этого в гидравлической системе управления существуют два датчика: скоростной регулятор и клапан — дроссель или модулятор. Скоростной регулятор давления или гидравлический датчик скорости устанавливается на выходном валу АКПП. Чем быстрее едет машина, тем больше открывается клапан, тем больше давление проходящей через этот клапан трансмиссионной жидкости. Предназначенный для определения нагрузки на двигатель клапан — дроссель соединяется тросом либо с дроссельной заслонкой (в бензиновых двигателях), либо с рычагом ТНВД (в дизелях). В некоторых автомобилях для подачи давления на клапан — дроссель используется не трос, а вакуумный модулятор, который приводится в действие разряжением во впускном коллекторе (при увеличении нагрузки на двигатель разряжение падает). Таким образом, эти клапаны формируют давления, пропорциональные скорости движения автомобиля и загруженности двигателя. Соотношение этих давлений и позволяет определять моменты переключения передач и блокировки гидротрансформатора. В «принятии решения» о переключении передачи участвует и клапан выбора диапазона, который соединен с рычагом селектора АКПП и, в зависимости от его положения, запрещает включение определенных передач. Результирующее давление, создаваемое клапаном — дросселем и скоростным регулятором, вызывает срабатывание соответствующего клапана переключения. Причем, если машина ускоряется быстро, то система управления включит повышенную передачу позже, чем при спокойном разгоне.
Как это происходит? Клапан переключения находится под давлением масла от скоростного регулятора давления с одной стороны и от клапана — дросселя с другой. Если машина ускоряется медленно, давление от гидравлического клапана скорости нарастает, что приводит к открытию клапана переключения. Поскольку педаль акселератора нажата не полностью, клапан — дроссель не создает большое давление на клапан переключения. Если же машина ускоряется быстро, клапан — дроссель создает большее давление на клапан переключения, препятствуя его открытию. Чтобы преодолеть это противодействие, давление от скоростного регулятора давления должно превысить давление от клапана — дросселя, но это произойдет при достижении автомобилем более высокой скорости, чем при медленном разгоне.
Каждый клапан переключения соответствует определенному уровню давления: чем быстрее движется автомобиль, тем более высшая передача включится. Блок клапанов представляет собой систему каналов с расположенными в них клапанами и плунжерами. Клапаны переключения подают гидравлическое давление на исполнительные механизмы: муфты фрикционов и тормозные ленты, посредством которых осуществляется блокировка различных элементов планетарного ряда и, следовательно, включение (выключение) различных передач. Тормоз — это механизм, который осуществляет блокировку элементов планетарного ряда на неподвижный корпус АКПП. Фрикцион же блокирует подвижные элементы планетарного ряда между собой.
Электронная система управления так же, как и гидравлическая, использует для работы два основных параметра: скорость движения автомобиля и нагрузку на двигатель. Но для определения этих параметров используются не механические, а электронные датчики. Основными из них являются датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора. Кроме того, блок управления АКПП получает дополнительную информацию от блока управления двигателем и других электронных систем автомобиля (например, от АБС). Это позволяет более точно, чем в обычной АКПП, определять моменты переключений и блокировки гидротрансформатора. Программа переключения передач по характеру изменения скорости при данной нагрузке на двигатель может легко вычислить силу сопротивления движению автомобиля и ввести соответствующие поправки в алгоритм переключения, например, попозже включать повышенные передачи на полностью загруженном автомобиле.
АКПП с электронным управлением так же, как и простые гидромеханические коробки, используют гидравлику для включения муфт и тормозных лент, но каждый гидравлический контур управляется электромагнитным, а не гидравлическим клапаном.
Применение электроники существенно расширило возможности АКПП. Они получили различные режимы работы: экономичный, спортивный, зимний. Резкий рост популярности «автоматов» был вызван появлением режима Autostick, который позволяет водителю самостоятельно выбирать нужную передачу. Каждый производитель дал такому типу коробки передач свое название: Audi — Tiptronic, BMW — Steptronic. Благодаря электронике в современных АКПП стала доступна и возможность их «самообучения», т.е. изменение алгоритма переключений в зависимости от стиля вождения. Электроника предоставила широкие возможности для самодиагностики АКПП. И речь идет не только о запоминании кодов неисправностей. Программа управления, контролируя износ фрикционных дисков, температуру масла, вносит необходимые коррективы в работу АКПП.

Источник

Как устроена коробка-автомат с гидротрансформатором

Как работает коробка автомат

Достоинство гидротрансформаторной трансмиссии заключается, конечно же, в удобстве управления тягой автомобиля. В упрёк таким трансмиссиям можно поставить медлительность, невысокий КПД и относительно небольшой ресурс. Хотя надо отдать им должное — современные коробки отличаются завидной «скорострельностью».

Не падайте в обморок, ничего сложного здесь нет. Сейчас всё растолкуем. Но сначала давайте определимся с терминологией. Дело в том, что многие по ошибке автоматической коробкой передач называют два агрегата, соединённых воедино: собственно саму коробку и гидротрансформатор.

Гидротрансформатор состоит из двух лопастных машин — центробежного насоса и центростремительной турбины. Между ними расположен направляющий аппарат — реактор. Насосное колесо жёстко связано с коленчатым валом двигателя, турбинное — с валом коробки передач. Реактор же, в зависимости от режима работы, может свободно вращаться, а может быть заблокирован при помощи обгонной муфты.

Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая отбрасывается лопатками насосного колеса на лопасти колеса турбинного. Между насосным колесом и турбиной обеспечены минимальные зазоры, а их лопастям придана специальная геометрия, которая формирует непрерывный круг циркуляции рабочей жидкости. Так что получается, что жёсткая связь между двигателем и трансмиссией отсутствует. Это обеспечивает работу двигателя и остановку автомобиля с включённой передачей, а также способствует плавности передачи тягового усилия.

Надо сказать, что по описанной выше схеме работает гидромуфта, которая просто передаёт крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введён реактор. Это такое же колесо с лопатками, но оно, имея связь с картером (корпусом) коробки передач, не вращается (заметим, до определённого момента). Лопатки реактора расположены на пути, по которому масло возвращается из турбины в насос, и они имеют особый профиль. Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она большее оказывает воздействие на турбинное колесо. Благодаря этому эффекту момент, развиваемый на валу турбинного колеса, удаётся значительно поднять.

Представьте себе стандартную ситуацию — передача в коробке уже включена, а мы стоим на месте и жмём себе на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в неподвижном состоянии, а момент на нём в раза выше (в зависимости от конструкции) того, что развивает двигатель на этих оборотах. Кстати, момент на выходном валу гидротрансформатора будет тем больше, чем будут выше обороты двигателя. Стоит отпустить педаль тормоза, и автомобиль тронется. Разгон будет продолжаться до тех пор, пока момент на колёсах не сравняется с моментом сопротивления движению машины.

Когда турбинное колесо приближается по оборотам к скорости вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками». В этом случае говорят, что гидротрансформатор перешёл в режим гидромуфты. Так снижаются потери, и увеличивается КПД гидротрансформатора.

А поскольку в некоторых случаях надобность в преобразовании крутящего момента и скорости отпадает, в определённые моменты гидротрансформатор и вовсе может быть заблокирован при помощи фрикционного сцепления. Этот режим помогает довести КПД передачи практически до единицы, проскальзывание между лопаточными колёсами в этом случае исключено по определению.

Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в горку. Скорость автомобиля начнёт падать, а нагрузка на ведущие колёса увеличится. На это изменение тут же отреагирует гидротрансформатор. Как только станет уменьшаться частота вращения турбины, реакторное колесо начнёт автоматически затормаживаться, в результате скорость циркуляции рабочей жидкости возрастёт, что автоматически приведёт к увеличению крутящего момента, который будет передаваться на вал от турбинного колеса (читай на колёса). В некоторых случаях увеличившегося момента хватит для того, чтобы преодолеть подъём без перехода на низшую передачу.

Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяют многоступенчатую коробку передач, которая, вдобавок ко всему, способна обеспечить и реверсивное вращение (иными словами — задний ход). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам «ручными» коробками.

В механической коробке шестерни находятся в постоянном зацеплении, при этом ведомые — свободно вращаются на вторичном валу. Включая передачу, мы механически блокируем соответствующую шестерню на ведомом валу. Работа автоматической коробки передач построена на таком же принципе. Но планетарные передачи (или редукторы) имеют некоторые интересные особенности. Они включают в себя несколько элементов: водило, сателлиты, солнечную и кольцевую шестерни.

Приводя во вращение одни элементы и фиксируя другие, такие редукторы позволяют менять передаточные отношения, то есть скорость вращения и передаваемое через планетарную передачу усилие. Приводятся планетарные передачи от выходного вала гидротрансформатора, а их соответствующие элементы фиксируются при помощи фрикционных лент или фрикционных пакетов (в механической коробке эту роль играют синхронизаторы и блокирующие муфты).

Включается передача следующим образом. На фрикцион давит гидравлический толкатель, который в свою очередь приводится в действие давлением рабочей жидкости, той самой, что используется в гидротрансформаторе. Давление это создаётся специальным насосом, а распределяется оно между соответствующими фрикционами передач под неусыпным контролем электроники при помощи специальной системы электромагнитных клапанов — соленоидов в соответствии с алгоритмом работы коробки.

Существенное отличие АКПП от обычных механических коробок заключается в том, что передачи в них переключаются практически без разрыва потока мощности. Одна выключилась, другая почти в тот же момент включилась. Сильные рывки при переключениях практически исключены, поскольку их гасит уже упомянутый выше гидротрансформатор. Хотя, надо отметить, современные коробки со спортивной настройкой не могут похвастать плавной работой. Толчки при их работе обусловлены более быстрой сменой передач: такой расклад позволяет отыграть некоторое количество времени при разгоне, но приводит к ускоренному износу фрикционов. На трансмиссии и ходовой части в целом это тоже сказывается не лучшим образом.

В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В дальнейшем гидравлику оставили только в качестве исполнительной части системы управления, задавать же алгоритм работы стала электроника. Благодаря ей возможно реализовывать различные алгоритмы работы коробки — режим резкого ускорения, спортивный, экономичный, зимний…

В спортивном режиме, например, тяга двигателя используется на все сто процентов. Включение каждой последующей передачи происходит при частотах коленчатого вала, близких к частотам, на которых развивается максимальный крутящий момент. При дальнейшем ускорении частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. Автомобиль в этом случае развивает значительно большие ускорения по сравнению с теми, что осуществляются при работе «экономичной» или «нормальной» программ.

На большинстве современных автомобилей с автоматической трансмиссией те или иные алгоритмы управления активизируются в зависимости от манеры вождения. Электроника адаптирует работу тандема двигатель-трансмиссия самостоятельно. Компьютер, анализируя информацию от многочисленных датчиков, принимает решение о переключении передач в те или иные моменты, в зависимости от требуемого характера переключений. Если манера движения размеренная и плавная, контроллер делает соответствующие поправки, при которых двигатель не выводится на мощностные режимы работы, что положительно сказывается на расходе топлива. Как только водитель «занервничал» и начал чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что ускорения и разгоны нужно производить резвее, и силовой агрегат сразу же начнёт работать по «спортивной» программе. Если же водитель станет педалировать плавно, «умная» электроника переведёт коробку и двигатель в штатный режим работы.

Всё большее количество автомобилей оснащается коробками, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь команды на переключение передач даёт водитель, а сами переключения обеспечивает система управления. Но это совсем не означает, что электроника позволит вам сильно разгуляться. Часто скорость перехода с одной передачи на другую в этом режиме увеличивают, но многие производители, заботясь о ресурсе силового агрегата, время переключений оставляют таким же, как в автоматическом режиме. Машиностроители называют эти системы — Autostick, Steptronic, Tiptronic.

Кстати, с недавних пор некоторые АКПП можно тюнинговать. А возможно это стало благодаря перепрограммированию блоков управления двигателем и коробки. В угоду скорости разгона в программе управления АКПП меняют моменты перехода с передачи на передачу и существенно сокращают время переключений.

Электроника из года в год становится всё умнее. Компьютеры научили анализировать степень износа фрикционов и генерировать соответствующее давление, необходимое для включения каждой муфты. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а следовательно, и коробки в целом. Блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы.

В некоторых случаях блок управления начинает работать по обходной программе. Обычно в аварийном режиме в коробке передач запрещаются все переключения, и включается одна передача, как правило, — вторая или третья. Эксплуатировать, в этом случае автомобиль не рекомендуется (да и не получится), но доехать своим ходом до мастерской программа поможет.

Все типы коробок способны доставлять радость владельцам автомобилей своей службой при пробеге в 200 тысяч километров с лишним. Но есть одно «но» — безотказная работа возможна при правильной эксплуатации и регулярном квалифицированном ТО.

Режимы автоматической трансмиссии

«P» — parking. В этом режиме все передачи выключены, выходной вал КПП и «ветка» трансмиссии, связанная с ведущими колёсами, заторможены блокирующим механизмом коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» не позволяет «перекручивать» мотор и без толку перелопачивать трансмиссионную жидкость.

«R» — reverse, — задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса не связаны. Автомобиль может двигаться накатом, его можно также буксировать без вывешивания ведущей оси.

Режим «D» или «Drive» разрешает движение. В этом режиме смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгонах двигатель «загоняется» в режим максимальной мощности. Скорость перехода с одной передачи на другую (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда находится в тонусе, как правило, работая на оборотах, которые не ниже тех, на которых развивается максимальный крутящий момент. Забудьте об экономичности.

«» — режим, в котором осуществляется переход на пониженную передачу для осуществления интенсивного ускорения, например, при обгоне. Резкий подхват происходит за счёт того что двигатель выводится в режим максимальной отдачи, и за счёт большего передаточного отношения понижающей передачи. Чтобы трансмиссия перешла в этот режим, по педали газа нужно хорошенько топнуть. В трансмиссиях более старшего поколения для срабатывания «кикдауна» нужно было обязательно нажать педаль газа, что называется, «в пол» до характерного щелчка.

При работе в режиме «Overdrive» или «O/D» повышающая передача будет включаться чаще, переводя двигатель на пониженные обороты. «Овердрайв» обеспечивает экономичное передвижение, но его активация может привести к существенной потере в динамике.

«Norm» реализует наиболее сбалансированный режим движения. Переключения на повышающие передачи, как правило, происходят по достижении средних оборотов и на оборотах несколько выше средних.

Если поставить селектор напротив «1» (L, Low), «2» или «3», ваша коробка не будет переходить выше выбранной передачи. Режимы востребованы в тяжёлых дорожных условиях, например, при движении по горным дорогам, при буксировке прицепа или другого автомобиля. В этом случае двигатель может работать в области средних и высоких нагрузок без перехода на повышающую передачу.

«W», «Winter», «Snow» — так называемый «зимний» режим работы АКПП. В целях предотвращения пробуксовки ведущих колёс трогание с места осуществляется со второй передачи. Дабы не спровоцировать лишние проскальзывания, переход с одной передачи на другую в этом случае тоже может осуществляться более мягко и при более низких оборотах. Разгон при этом может быть не слишком динамичным.

Наличие значков «+» и «-» определяет совсем не полюсность, а возможность ручного переключения передач. Разные производители «перемешивать» передачи позволяют : селектором управления АКПП, кнопками на руле или подрулевыми переключателями… В этом режиме электроника не позволит перейти на те передачи, которые, по её мнению, неуместны в данный момент. При работе со знаками «сложения» и «вычитания» скорость смены ступеней не будет выше той, что определена программой в режиме «Sport». Достоинство ручного режима — возможность действовать на опережение.

Источник

Устройство и принцип работы классической АКПП

С развитием автомобилестроения и выпуском новых видов трансмиссий вопрос, какая коробка передач лучше, становится все более актуальным. АКПП – что это такое? В этой статье разберемся с устройством и принципом работы автоматической коробки передач, узнаем, какие виды АКПП существуют и кто придумал АКПП. Проанализируем достоинства и недостатки разных видов автоматических трансмиссий. Познакомимся с режимами работы и управления АКПП.

Что такое АКПП и история ее создания

Автоматическая коробка передач, или АКПП, представляет собой трансмиссию, обеспечивающую выбор оптимального передаточного числа в соответствии с условиями движения без участия водителя. Это обеспечивает хорошую плавность хода автомобиля, а также комфорт при движении для водителя.

В настоящее время существует несколько видов автоматической КПП:

В данной статье все внимание будет уделено классическому автомату.

История изобретения

Основу автоматической трансмиссии составляет планетарная коробка передач и гидротрансформатор, впервые изобретенный исключительно для нужд судостроения в 1902 году немецким инженером Германом Фиттенгером. Далее в 1904 году братья Стартевенты из Бостона представили свой вариант автоматической КПП, имеющий две коробки передач и напоминающий чуть доработанную механику.

Автомобиль, оснащенный планетарной коробкой передач, впервые увидел свет под маркой Ford Т. Суть коробки заключалась в плавном переключении скоростей за счет двух педалей. Первая включала повышающую и понижающую передачи, а вторая – заднюю.

Эстафету приняла компания General Motors, которая в середине 1930-х годов выпустила полуавтоматическую трансмиссию. Сцепление в автомобиле еще продолжало присутствовать, а планетарным механизмом управляла гидравлика.

Приблизительно в это же время компания Крайслер доработала конструкцию коробки гидромуфтой, а вместо двухступенчатой коробки стал использоваться овердрайв – повышающая передача с передаточным числом менее единицы.

Первую в мире полностью автоматическую КПП в 1940 году создала все та же компания General Motors. АКПП представляла собой сочетание гидромуфты с четырехступенчатой планетарной коробкой с автоматическим управлением посредством гидравлики.

Сегодня известны уже шести-, семи-, восьми- и девятиступенчатые АКПП, производителями которых являются как автоконцерны (KIA, Hyundai, BMW, VAG), так и специализированные компании (ZF, Aisin, Jatco).

Плюсы и минусы АКПП

Как и любая коробка передач, автоматическая трансмиссия имеет как плюсы, так и минусы. Представим их в виде таблицы.

Плюсы АКППМинусы АКПП
1. Плавное и автоматическое переключение скоростей, создающее комфорт для водителя.1. Сложность конструкции.
2. Отсутствие необходимости в периодической замене сцепления.2. Высокая стоимость самой коробки.
3. Хорошая динамика за счет возможности ручного переключения скоростей.3. Высокая стоимость ее обслуживания.
4. Автомат может подстраиваться под стиль вождения водителя (адаптироваться).4. Более низкий КПД и повышенный расход топлива в сравнении с механикой.

Устройство автоматической трансмиссии

Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать здесь.

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в “аварийном режиме”. Селектор АКПП отвечает за переключение режимов работы КПП.

В автоматической коробке применяются следующие датчики:

Подробнее про датчики АКПП можно почитать тут.

Принцип работы и срок службы АКПП

Время, необходимое на переключение скорости в АКПП, зависит от скорости автомобиля и нагрузки на двигатель. Система управления вычисляет нужные действия и передает их в виде гидравлических воздействий. Гидравлика перемещает муфты и тормоза планетарного механизма, тем самым происходит автоматическое изменение передаточного числа в соответствии с оптимальным режимом двигателя в данных условиях.

Одним из главных показателей, влияющих на эффективность работы автоматической трансмиссии, является уровень масла, который нужно регулярно проверять. Рабочая температура масла (ATF) составляет около 80 градусов. Поэтому для того, чтобы избежать повреждений пластиковых механизмов коробки в зимний период, перед движением машину необходимо прогревать. А в жаркое время года, наоборот, охлаждать.
Охлаждение АКПП может осуществляться охлаждающей жидкостью или воздухом (с помощью масляного радиатора).

Наибольшее распространение получил жидкостный радиатор. Температура atf, необходимая для нормальной работы двигателя, не должна превышать 20% от температуры в системе охлаждения. Температура охлаждающей жидкости не должна превышать 80 градусов, за счет этого и происходит охлаждение atf. Теплообменник соединен с внешней частью корпуса масляного насоса, к которой крепится и фильтр. При циркуляции масла в фильтре происходит его контакт с жидкостью охлаждения через тонкие стенки каналов.

Кстати, автоматическая трансмиссия считается очень тяжелой. Вес АКПП составляет около 70 кг (если она сухая и без гидротрансформатора) и около 110 кг (если она заправленная).

Для нормального функционирования АКПП необходимо и правильное давление масла. От этого во многом зависит срок службы АКПП. Давление масла должно быть на уровне 2,5-4,5 бар.

Ресурс коробки-автомат может быть различен. Если в одном автомобиле трансмиссия может прослужить только 100 тысяч км., то в другом – порядка 500 тысяч. Это зависит от эксплуатации автомобиля, от регулярного контроля за уровнем масла и его замены вместе с фильтром. Продлить ресурс АКПП возможно также используя оригинальные расходные материалы и своевременно обслуживая КПП.

Управление АКПП

Управление автоматической трансмиссией осуществляет селектор АКПП. Режимы работы автоматической трансмиссии зависят от перемещения рычага в определенное положение. В автомате доступны следующие режимы:

В современных автоматических трансмиссиях с большим числом рабочих диапазонов могут использоваться дополнительные режимы работы:

Также имеются и дополнительные кнопки, характеризующие режимы работы АКП:

В некоторых коробках есть режим “кик даун” (kick-down). Режим “кик даун” предполагает резкое ускорение транспортного средства путем переключения на пониженную передачу. В некоторых случаях режим “кик даун” запрещен при отключении режима овердрайв.

Заключение

Автоматическая КПП занимает достойное место среди известных коробок передач и составляет конкуренцию привычной механике. Разнообразие режимов движения, а также плавное переключение передач позволяют водителю наслаждаться комфортным вождением.

Источник

Схема работы АКПП – Автоматической коробки передач

Содержание:

Каждый автовладелец знает, что выбор трансмиссии является ключевым фактором, который влияет на динамические показатели автомобиля. Разработчики постоянно пытаются совершенствовать коробки передач, но большинство автолюбителей все же отдают предпочтение МКПП, так как, из-за сложившегося стереотипа, считают, что она более надежная и простая в использовании. Однако причина кроется в другом – большинство людей просто не знакомы с принципом работы автомата, поэтому и опасаются ее.

В сегодняшней статье мы попытаемся максимально подробно и доступно описать принцип работы автоматической трансмиссии.

Что такое АКПП?

АКПП – это основной элемент конструкции трансмиссии автомобиля, главной целью которой является изменение крутящего момента, а также изменения скорости движения. Различают три варианта автоматической трансмиссии:

Что лучше – механика или автомат?

Как многие уже могли заметить, большинство российских автолюбителей отдают предпочтение МКПП. Одни эксперты считают, что это связано с менталитетом нации, другие – с установленными негативными стереотипами.

Другое дело американцы, 95% которых не представляют себе процесс вождения автомобиля, без наличия автоматической коробки. Но это совсем не удивляет, ведь АКПП была придумана американскими инженерами, которые хотели упростить жизнь водителей.

Такая же ситуация и в Европе. Если 15-20 лет назад все поголовно использовали механику, то уже сейчас она почти вытеснена из рынка.

В России также наблюдается рост популярности автомата, но, как утверждают эксперты и аналитики, россияне не умеют правильно использовать автоматическую коробку. Каждый день в автомастерские обращается масса автолюбителей с неисправностями, основной причиной которых как раз и является неправильная эксплуатация.

Как работает АКПП?

Для того, чтобы принцип работы автоматической трансмиссии стал более понятным, мы условно разобьем ее на три части: механическая, электронная и гидравлическая.

Начнем обсуждение, конечно же, с механической, так как именно данный элемент и переключает передачи.

Гидравлическая часть является неким посредником, который является связующим звеном.

И, наконец, электронная, которая считается мозгом трансмиссии, отвечающим за переключение режимов, а также обратную связь.

Все понимают, что сердцем автомобиля является мотор. Трансмиссия вовсе не претендует на эту роль, ведь ее смело можно называть мозгом автомобиля. Главной целью АКПП считается преобразование КМ мотора в силу, которая создает условия для движения ТС. Немаловажную роль в этом процессе выполняет гидротрансформатор и планетарные передачи.

Гидротрансформатор

По аналогии с МКПП, гидротрансформатор выполняет функции сцепления, а также регулирует КМ, с учетом частоты вращения и продуцируемой мощности двигателя.

Конструкция гидротрансформатора состоит из трех частей:

За счет того, что турбина и насос максимально сближены друг с другом, рабочие жидкости находятся в постоянном движении. Именно благодаря этому удается добиться минимальных потерь энергии. К тому же, гидротрансформатор может похвастаться очень компактными размерами.

Стоит отметить, что коленвал напрямую связан с насосным колесом, а коробочный вал – с турбиной. Именно за счет этого, в гидротрансформаторе отсутствует жесткая связь между ведущими и ведомыми элементами. Рабочие жидкости передают энергию от мотора к трансмиссии, которая, в свою очередь, через лопатки насоса передает ее на лопасти турбины.

Гидромуфта

Если говорить о гидромуфте, то ее принцип работы очень похож – она также передает КМ, не влияя на его интенсивность.

Гидротрансформатор оснащен реактором в первую очередь для того, чтобы изменять КМ. По сути, это такое же колесо с лопатками, разве что жестче посаженное и менее маневренное. По нему масло возвращается из турбины в насос. Некоторые особенности имеют лопатки реактора, каналы которых постепенно сужаются. За счет этого скорость движения рабочих жидкостей существенно увеличивается.

Из чего состоит АКПП?

Гидротрансформатор – взаимодействует со сцеплением, и не контактирует с водителем.

Планетарный ряд – взаимодействует с шестернями в коробке, и при переключении передач изменяет конфигурацию трансмиссии.

Тормозная лента, задний и передний фрикцион – напрямую переключают передачи.

Устройство управления – это узел, который состоит из насоса, клапанной коробки и маслосборника.

Гидроблок – система клапанных каналов, которые контролируют и управляют нагрузкой двигателя.

Гидротрансформатор – предназначен для передачи крутящего момента от силового агрегата до элементов автоматической трансмиссии. Расположен он между коробкой и мотором, и таким образом выполняет функцию сцепления. Он наполнен рабочей жидкостью, которая улавливает и передает усилия двигателя в масляный насос, находящейся непосредственно в коробку.

Что касается масляного насоса, то он уже передает рабочую жидкость в гидротрансформатор, создавая, таким образом, наиболее оптимальное давление в системе. Поэтому, миф о том, что автомобиль с коробкой-автомат можно завести без стартера – чистая ложь.

Шестеренчатый насос получает энергию прямо от двигателя, из чего можно сделать вывод, что при выключенном моторе давление в системе полностью отсутствует, даже если рычаг переключения АКПП находиться не в начальном состоянии. Поэтому, принудительное вращение карданного вала не сможет завести двигатель.

Планетарный ряд – используется зачастую в автоматической трансмиссии, так как считается более современным и технологичным, нежели параллельный вал, используемый в механике.

Части фрикциона – поршень заставляет двигаться чрезмерное давление масла. Сам поршень очень плотно прижимает ведущие элементы к ведомым, заставляя их вращаться как единое целое, и передавать КМ ко втулке. Стоит отметить, что в АКПП находится сразу несколько таких планетарных механизмов.

Фрикционные диски передают КМ непосредственно колесам автомобиля.

Тормозная лента – используется для блокировки элементов планетарного механизма.

Гидроблок – один из наиболее сложных механизмов в АКПП, который называют «мозгами трансмиссии». Стоит отметить, что ремонт данного элемента очень дорогостоящий.

Виды АКПП

Перманентная гонка технического оснащения автомобилей, заставляет разработчиков придумывать все более изощренные технологии и конструкции, для того, чтобы обогнать конкурентов. Стоит отметить, что это положительно сказывается на развитии ходовой части ТС. Одним из наиболее важных открытий, стало изобретение автоматической коробки передач. Она сразу же начала пользоваться невероятно большим спросом, так как заметно упрощает процесс управления. К тому же она весьма простая в эксплуатации и надежная. Аналитики утверждают, что в скором будущем она полностью вытеснит из рынка МКПП.

На сегодняшний день коробка-автомат используется, как в легковых автомобилях, так и грузовиках, в независимости от типа привода.

Известно, что при управлении автомобилем с МКПП, приходится постоянно держать руку на переключателе передач, что значительно снижает концентрацию на дороге. Коробка-автомат практически лишена подобных недостатков.

Основные преимущества коробки-автомат:

Современные АКПП, с точки зрение системы контроля и управления, можно разделить на два типа:

Более понятным это должно стать после ознакомления с приведенным ниже примером:

«Представьте себе ситуацию, что автомобиль двигается по ровной дороге и постепенно приближается к крутому подъему. Если какое-то время просто со стороны наблюдать за этой ситуацией, то можно заметить, что после увеличения нагрузки, машина начинает терять скорость, и, следовательно, интенсивность вращения турбины также снижается. Это приводит к тому, что рабочая жидкость начинает противодействовать движению. В таком случае резко возрастает скорость циркуляции, что способствует увеличению КМ до того показателя, при котором возникнет равновесие в системе».

Такой же принцип работы и в момент начала движения автомобиля. Единственное отличие в том, что в данном случае еще задействуется и акселератор. Благодаря ему увеличивается интенсивность оборотов коленвала и насосного колеса, при том, что турбина остается неподвижной, что позволяет двигателю работать в холостом режиме. Стоит отметить, что КМ резко возрастает, и при достижении определенной отметки, гидротрансформатор начинает выполнять функции звена, которое соединяет воедино ведомый и ведущий элементы. Именно все эти моменты, позволяют во время движения значительно уменьшать уровень потребления горючего, и более эффективно проводить торможение двигателем в случае надобности.

Так для чего же тогда подключать АКПП к гидротрансформатору, если тот самостоятельно способен изменять интенсивность КМ?

Вот почему: коэффициент изменения крутящего момента с помощью гидротрансформатора обычно не превышает 2-3.5. Этого мало для полноценной работы автоматической коробки.

В отличие от механической, автоматическая коробка переключает скорости с помощью фрикционных муфт и ленточных тормозов. Система автоматически определяет нужную скорость с учетом скорости движения и усилия на педаль акселератора.

Помимо планетарного механизма и гидротрансформатора, АКПП включает в себя также насос, который смазывает коробку. Охлаждением масла занимается радиатор охлаждения.

Разница между коробкой-автомат у заднеприводных и переднеприводных ТС

Существует ряд отличий между компоновкой АКПП автомобилей с передним и задним приводом. Автоматическая трансмиссия переднеприводных автомобилей более компактная, и имеет отдельное отделение, которое называют – дифференциал.

Во всех других аспектах обе трансмиссии идентичны, как в конструктивном, так и функциональном плане.

Для эффективного выполнения всех функций, коробка автомат имеет следующие элементы: гидротрансформатор, узел контроля и механизм выбора режима движения.

Надеемся, что наша статья стала максимально полезной для вас, и помогла вам разобраться в принципах работы АКПП.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
