Honda Civic «г у т а л и н» › Бортжурнал › По просьбам трудящихся! Карбон своими руками без особых проблем. Много буков 8)
В связи с тем, что много драйверов пишет в личку по поводу карбона, решил осилить написание данного поста.
И так все началось с того, что мне очень захотелось чего-нибудь закарбонить в своей тачке, и я начал долго и упорно набивая шишки воплощать эту затею в жизнь.
Сначала, как и множество самозакарбонвателей я купил погонный метр карбоновой ткани и сняв лючок бензобака со своего «сивика» решил отделать его карбоном и тут началось.
Первой проблемой стало выкладывание ткани, которая при натягивании изменяла рисунок, то есть квадратики становились не ровными, а что бы их выровнять приходилось двигать их пальцами, решение данной проблемы: предварительно обклеить ткань малярным скотчем и не отрывать до окончания работ.
Следующей преградой на пути к мечте стала смола, так как покупать американскую смолу я счел не целесообразным, пришлось подбирать достойный вариант от Российского производителя. И вариант был найден, им оказалась очень жидкая двух компонентная оптическая смола. Ее преимущество состоит в том, что воздух из нее выходит практически полностью уже при простом нагревании по средствам установки стаканчика на батарею в квартире при этом смола долго остается жидкой, что позволяет ей хорошо пропитать материал.
И вот настал момент, когда лючок был, обтянут тканью, и я начал поливать эту конструкцию смолой. Вылив на все это примерно 30 граммов смолы, я с досадой обнаружил, что большая ее часть стекла на заблаговременно подложенный снизу журнал «Топ гир». Так, что советую смолы брать столько, чтобы пролить ткань и не более того, а иначе выльете всю смолу в пустую.
И так поняв, что смола у меня стекла и благополучно закончилась, я оставил все сохнуть до утра и пошел спать. Утром я обнаружил, что смола уже не течет, но еще и не застыла, расстроенный положил крышку на место и отправился на работу. Придя вечером, я обнаружил, что смола высохла и превратилась в очень жесткий полностью прозрачный материал, в который была заключена карбоновая ткань единственное, чем я был раздосадован это бугристость получившегося покрытия. Взяв в руки шкурку начал шкурить поверхность шкурил, шкурил и дошкурил прям до ткани блин.( Вся фигня в том, если пошкурить ткань на ней остаются светлые пятна. Короче все пришлось переделывать. В итоге; учитывая ошибки прошлого, все было переделано и в принципе получилось хорошо, но нам, то надо идеально. И тут я вспомнил про передачу всем известного научного телеканала, в котором рассказывалось про создание корабельных мачт из карбона. И тут я вспомнил о карбоновом препреге с помощью которого можно создать еще более идеальную поверхность.
EvgenSt-P › Блог › моя ПЕРВАЯ деталь из карбона или препрег своими руками:как готовить и есть
Никогда не вёл блогов, или подобных ЖЖшечек, но, видимо, всё бывает в первый раз.
т.к. это первая запись на драйве-пожалуй представлюсь: зовут Женя, родился мальчиком, и до сих пор своих убеждений не сменил) собссно как родился, так и обитаю по сей момент в славном городе Санкт-Петербурге.
Основной мой род занятий это звукорежиссура, а как хобби-увлечение сноубордом, мотоциклом, и всяческим рукоделием. Именно две последних страсти и толкнули меня на опыты с карбоном. ну нравится мне перебирать мотик и вешать на него всякие приблуды, а из карбона и подавно. В общем чем бы дитя не тешилось.
Долгое время я склонялся, и с восхищением смотрел на вакуумную инфузию, т.к. процесс этот действительно позволяет получать качественный результат, при должной сноровке. но с инфузией (для меня) есть ряд проблем, о которых многие говорили, из которых меня оттолкнули от этой технологии две:
-невозможность создания «кокпитовых», т.е. закрытых, объёмных изделий
-большое количество одноразовой оснастки и довольно капризный процесс, в плане качества/скорости распределения смолы и качества финальной поверхности.
ручное формование и тем более ламинация для меня отпали сразу, т.к. мне реально нравится вид именно сдавленного, сжатого полотна. хоть убейте, но о вкусах не спорят)

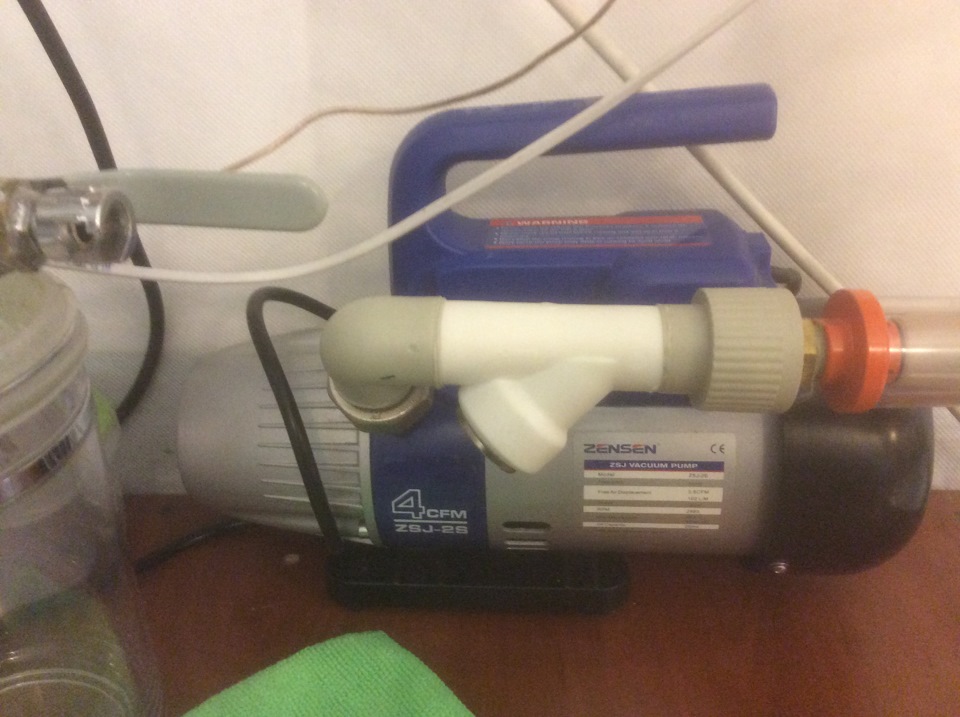

И так, года полтора назад, когда я ещё вовсю был настроен пробовать инфузию подвернулся мне на авито совсем новый вакуумный насос. китайчик, низкопроизводительный, но по цене «по старому курсу», что прошлой осенью было весьма актуально. В итоге я решил, что с чего-то надо начинать, и взял этого малыша за 4 тыщи на тот момент совсем деревянных.
В общем-то на этой покупке процесс и остановился.
2) материально-техническая подготовка
Этой осенью в очередной раз для меня, и моих друзей встал вопрос тёплого зимнего хранения мотоциклов, да при том с возможностью круглосуточного доступа для «кручения гаек». После довольно длительных поисков совсем не далеко от дома нашлось производственное помещение 30м2, которое как раз подходило по всем параметрам, акромя того, что это был второй этаж. Ну, мотоциклы хоть и не пушинка, но и не тонну весят, и с помощью четверых мужичков в самом расцвете сил были закачены по досочкам на второй производственный этаж (высота потолков 4,5 метра). Думали в штаны наложим, ан нет, глаза боятся, а руки (в данном случае ноги) делают. Но это лирика.
Наконец то появилось помещение, которое я два месяца приводил из состояния «голые стены» в «уютная мастерская. В принципе, отчасти мне это удалось.
Т.к. на тот момент с технологией, которую я хочу освоить я определился, а осенью, во время командировки в США, капитально закупился различными тканями, свой путь я начал с постройки печки.
вот собственно и она:
Печь представляет из себя ЯЩЪ, собранный из секций, сделанных из совейской кровельной жести 0,75мм, на каркасе из металлопрофиля для ГКЛ. в качестве теплоизолятора внутри секций заполнение базальтовой ватой.
Секции между собой крепятся винтами и уголками, в жесть запрессованы заклёпки-гайки.
Все стыки промазаны высокотемпературным силиконовым герметиком. Верхняя крышка на петлях, с поддерживающими мебельными газ-лифтами, закрывается всё это дело на защёлках-стяжках (как на ящиках).
Внутри ящика установлен 1кВт нагреватель с вентилятором (разобрал китайский тепловентиллятор, купленый за какие то копейки в Леруа-Мерлен).
На передней панели ЯЩЪ’а смонтирован блок управления: программный ПИД-регулятор ОВЕН ТРМ-251 и блок реле/предохранителей.
Вообще, нагревательных элементов там два, каждый по киловатту, но на 2кВт печка уж больно быстро греет, и от частых вкл/выкл реле уже ощутимо мигает свет. С 1кВт нагревателем свет уже не мигает, а печь выходит на 100 градусов примерно за 12 минут, что более чем достаточно.
Да, габариты: 101*67*77см (продиктовано размерами жестяных обрезков привезённых из дачных запасов).
В общем на постройку сего девайса у меня ушёл где то месяц работы по вечерам, и около 10килорублей денег. Что более чем бюджетно, если сравнивать с заводскими термо-шкафами.
И вот ещё- вся конструкция на колёсиках, ибо вес её весьма внушительный, просто так не передвинешь.
вакуумная станция
По известной и не раз обжёванной в интернетах схеме был создан блок автоматики для вакуумного насоса, а так же импровизированный ресивер из канализационных уличных пластиковых труб 110мм.
вот оно фото:
В блоке релейной обвязки для вакуумметра с электроконтактной приставкой я добавил реле времени (
ПЕРВЫЙ БЛИН
На подготовку всего и вся у меня ушло довольно много времени и сил, особенно учитывая что это лишь хобби, и приходится «отвлекаться» на работу, да и просто «жизнь» =)
Для первого опыта был выбран «пациент» не сложной формы:
В общем это дело было мной заботливо вышкурено, зашпатлёвано, и на самой детали ручной формовкой был сделан фланец (пластилин с лицевой стороны и гель+стеклоткань с изнанки).
Этот фланец весьма заметно увеличил жёсткость детали, и с ней стало гораздо удобнее работать.
далее ещё шкурка (600-800-1000-1500-2500), с полировкой решил не заморачиваться, и сразу нанёс разделитель и снял матрицу:
потом сделал «пирог» из трёх слоёв углеткани, с прокладкой плёнки и пропиткой препреговой смолой:
Toyota Supra Последняя из Могикан › Бортжурнал › Карбон Handmade или как сделать карбоновые детали в гаражных условиях
Идея делать и ремонтировать карбоновые детали возникла после траблов с капотом. В итоге как обычно увлёкся…решил сделать подкапотку и салон в америкосовском стиле…пример на стойке…
Сезон закончился, началось очередное зимнее вбухивание денег. Я не сторонник корчевания, извращенства и прочего. Поэтому сторонник эстетической красоты авто и ввиду необходимости решил дозакупиться остальными датчиками, столкнувшись с проблемой их размещения. Подиум под три датчика у меня уже был…
надо разместить куда-нибудь ещё два необходимых для буду. Побороздив простор инета ничего нормально не нашёл, разные фирмы предлагаю всякие колхозные накладки или вообще кто-то впихивает на такие комплектные крепления
Также ещё некоторые детали из подкапотки. Извиняюсь за телефонное качество.
Toyota Supra 1998, двигатель бензиновый 3.0 л., 10050 л. с., задний привод, механическая коробка передач — тюнинг
Машины в продаже
Toyota Supra, 1998
Toyota Supra, 1990
Toyota Supra, 2019
Toyota Supra, 1990
Комментарии 25
Здорово) оч круто!
а как ты давление сделал необходимое?
У меня есть аж 2 вопроса.
Как склеивать многокомпонентные запчасти — впускной коллектор например? Он состоит из 5 — разных частей у меня он пластиковый в стоке. Или капот — он же снизу имеет ребра жесткости т.е. 2-й слой.
Что делать с клипсами со второй стороны. У меня рамка под магнитолу садится очень — очень туго клипсы. Если их не будет — там все сразу вывалится в салон. А чтоб поставить — надо забивать ногой!
Это вопросы как изготовить?
По сути нет. Как изготовить 5 разных деталей имею представление — а вот как, и при помощи чего соеденить 5 этих деталей чтоб коллектор выдержал 1,5 бар. избытка.
Ия не понимаю ну сделается лицевая сторона рамки — а крепить то её как — на клей что-ли. Мне рамку с майфуном чтоб одеть приходится коленкой вдавливать. Спасибо клипсам. Вот и спрашиваю чем эту красоту крепить потом
мастер,
приятно, когда руки из плеч растут))
Молодчина, в супре карбон очень хорошо смотрится.
отлично получилось, девайс радует глаз, где если не секрет стеклоткань с полиэфиркой в ступино покупаешь?
)) грусно, завод есть, а купить нельзя)))
Зачетно!) был опыт подобных рабор, но с большей по размерам деталью… но к сожалению не удачный — не обработал спреем фиксатором и ткань поползла (спешка тоже роль сыграла)
А вот у тебя отлично получилось, хоть деталь маленькая, но на ней уж очень много изгибов)))
Спрей тут не играет роли, как минимум нужна печь
+8атм, в процессе опыта играеть давлением так, чтобы смола выдавилась в нужной пропорции, равномерно, деталь ровным слоем по площади, излишки снимаешь…далее выпекаешь до хрустящей корочки…после остывания покрываешь слоем лака, полируешь и деталь готова.
Можно сделать из разных материалов…например, если купить фуфловый китайский карбон, то под него чужно делать чёрную подложку, просто красить чёрной краской основу, потому китайский просвечивается и редки сплетения, он менее блестит и менее красив. Если работать с хорошим карбоном, то он менее подвержен к сминаниям, имеет толстое хорошее сплетение, очень плотный, объёмный и красив. Про смолу…смола бывает разной вязкости, разной прозрачности и т.д…если также использовать китайскую, как сейбон, то со временем она сильно мутнеет или желтее, люди у которых карбоновые капоты, хотя бы пару лет, то заметили, что он утратил прежний блеск и полировка здесь не поможет. Если же использовать хорошую европейскую смолу, то она имеет большую прозрачность, практически как хорошо натёртое стекло, устойчива к ультрафиолету и не мутнеет со временем…далее лак…тут, наверно, всё всем известно…деталь, сделанная из хороших материалов сильно отличается от Китая и сейбона…про крепление…я заказывал несколько деталей с Америкосии…ни на одной не было нормального крепления…А здесь всё сделанно по-феншую)))
. Как-то так… И легко это может быть только на словах…
За это спасибо а как работать со стеклотканью
Здесь будет проще, если обратишься к яндексу или гуглу)
+8атм, в процессе опыта играеть давлением так, чтобы смола выдавилась в нужной пропорции, равномерно, деталь ровным слоем по площади, излишки снимаешь…далее выпекаешь до хрустящей корочки…после остывания покрываешь слоем лака, полируешь и деталь готова.
Можно сделать из разных материалов…например, если купить фуфловый китайский карбон, то под него чужно делать чёрную подложку, просто красить чёрной краской основу, потому китайский просвечивается и редки сплетения, он менее блестит и менее красив. Если работать с хорошим карбоном, то он менее подвержен к сминаниям, имеет толстое хорошее сплетение, очень плотный, объёмный и красив. Про смолу…смола бывает разной вязкости, разной прозрачности и т.д…если также использовать китайскую, как сейбон, то со временем она сильно мутнеет или желтее, люди у которых карбоновые капоты, хотя бы пару лет, то заметили, что он утратил прежний блеск и полировка здесь не поможет. Если же использовать хорошую европейскую смолу, то она имеет большую прозрачность, практически как хорошо натёртое стекло, устойчива к ультрафиолету и не мутнеет со временем…далее лак…тут, наверно, всё всем известно…деталь, сделанная из хороших материалов сильно отличается от Китая и сейбона…про крепление…я заказывал несколько деталей с Америкосии…ни на одной не было нормального крепления…А здесь всё сделанно по-феншую)))
. Как-то так… И легко это может быть только на словах…
А лак какой? В малярке покрывал или из балона можно?
+8атм, в процессе опыта играеть давлением так, чтобы смола выдавилась в нужной пропорции, равномерно, деталь ровным слоем по площади, излишки снимаешь…далее выпекаешь до хрустящей корочки…после остывания покрываешь слоем лака, полируешь и деталь готова.
Можно сделать из разных материалов…например, если купить фуфловый китайский карбон, то под него чужно делать чёрную подложку, просто красить чёрной краской основу, потому китайский просвечивается и редки сплетения, он менее блестит и менее красив. Если работать с хорошим карбоном, то он менее подвержен к сминаниям, имеет толстое хорошее сплетение, очень плотный, объёмный и красив. Про смолу…смола бывает разной вязкости, разной прозрачности и т.д…если также использовать китайскую, как сейбон, то со временем она сильно мутнеет или желтее, люди у которых карбоновые капоты, хотя бы пару лет, то заметили, что он утратил прежний блеск и полировка здесь не поможет. Если же использовать хорошую европейскую смолу, то она имеет большую прозрачность, практически как хорошо натёртое стекло, устойчива к ультрафиолету и не мутнеет со временем…далее лак…тут, наверно, всё всем известно…деталь, сделанная из хороших материалов сильно отличается от Китая и сейбона…про крепление…я заказывал несколько деталей с Америкосии…ни на одной не было нормального крепления…А здесь всё сделанно по-феншую)))
. Как-то так… И легко это может быть только на словах…
а где взять специальный пакет? этот из которого воздух откачивают?
И какую печь используешь?

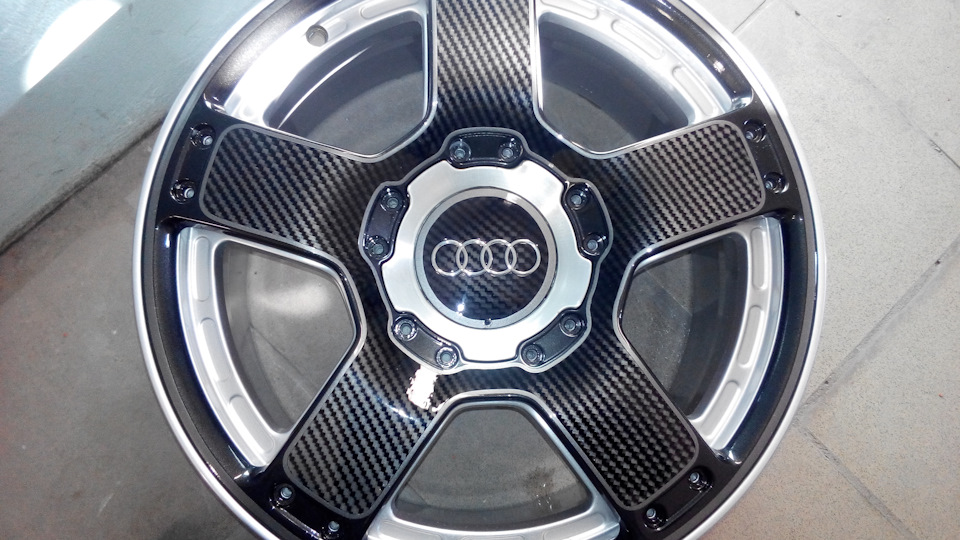

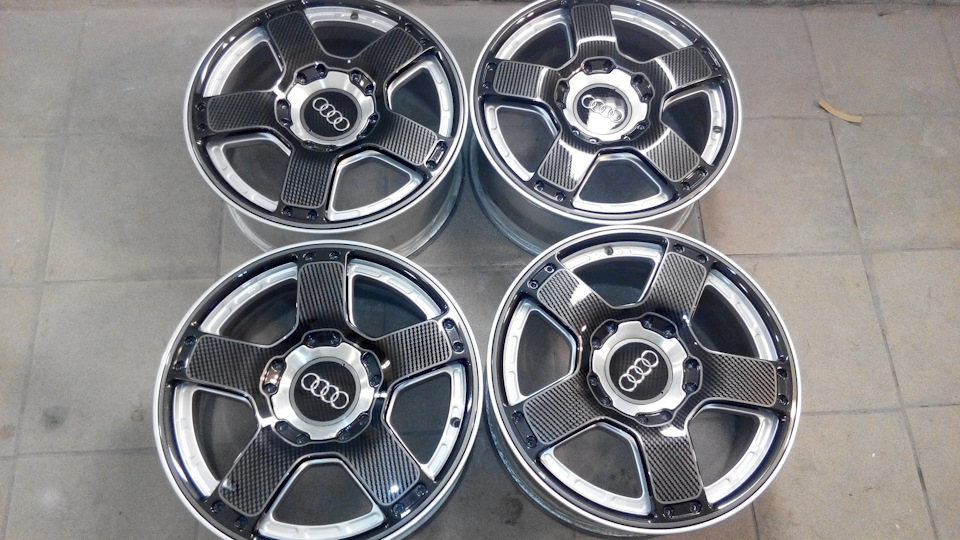

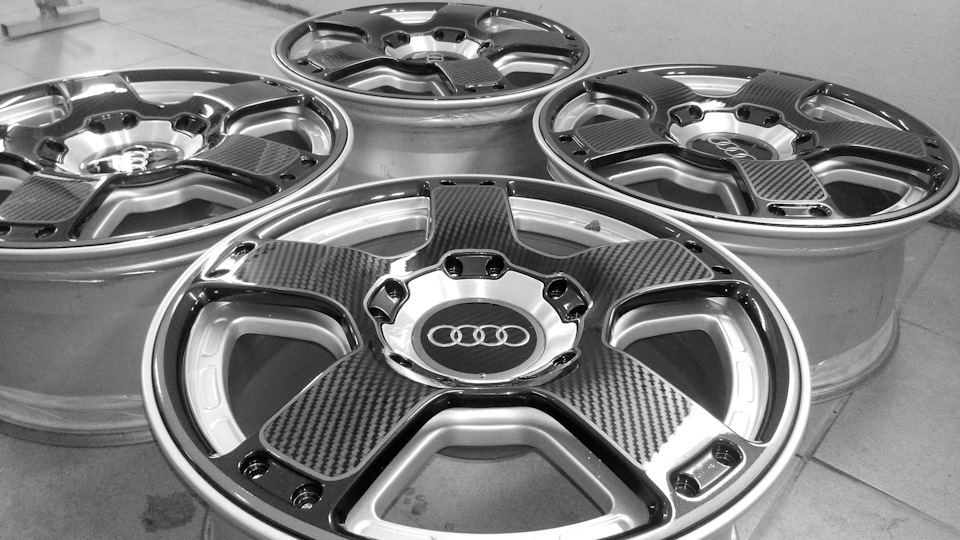

Сообщества › Автотюнинг › Блог › Как покрасить с закосом под карбон, дёшево и сердито.
Весёлый динамичный ВИДЕО ролик про покраску этих дисков
Метки: карбон, сделать своими руками, диски, эксклюзив, покраска дисков
Комментарии 36
Классная работа, с прикольным позитивным видео.
Видео на позитиве, очень понравилось)
Качественная работа. Без пол-литра не поймёшь что это не карбон. А техника шаолинских монахов уронила меня под стол 😆😆😆😆😆😆😆 У вас отличный монтажёр роликов. Весело и интересно смотреть. И результат очень красивый.
Спасибо вам за конструктивный комментарий. Да, пытаемся делать чтоб было и познавательно и весело без грузилова и в съёмку внедрять какие нибудь интересные технологии. При этом мы не профи в этом, только учимся, снимаем и монтируем сами. 🙂
Профессионалы мужики, приятно было смотреть каждую секунду, но вот любопытно- сколько бы стоило сделать такое, наверно очень много,
С подготовкой, покраской и декоративными работами от 20 дл 30т.р. за 4 диска. Цена пляшет в зависимости от состояния диска, размера, сложности рельефа диска.
ОТЛИЧНО! Работа сделана с умом! Видео с юмором))) 👍👍👍😜
Спасибо! Старались чтоб не напряжно и позитивно было.
Весело, маляр летающий))) 😂😂😂
шикарно, такие и на дорогу жалко. )))
Да. заморочек много но результат того стоит. По времени у нас ушло дня 4е.
2 дня подготовка дисков в месте со съёмочным процессом, 1 день покраски основного диска и пол этого дня мы снимали те несколько секунд ШАОЛИНЬСКОГО полёта над дисками, всю ночь рисовали текстуру карбона, на 4й день затонировали и залачили, 5й день полировка и финальная съёмка концовки видео. Что не сделаешь ради искусства! И попытки сделать крутой видос :)))
