Надёжность, безопасность и красота – именно эти слова лучше всего характеризуют удобную лестницу. Современный строительный рынок предлагает множество вариантов таких конструкций – от простых, из дерева, до самых необычных.

Как сделать каркас для ступеней

Несмотря на широкий выбор готовых изделий, пользователи FORUMHOUSE предпочитают засучить рукава и взяться за изготовление нужных в быту вещей самостоятельно.

Мы уже рассказывали нашим читателя о том, как самостоятельно сделать грузовой прицеп для легкового автомобиля и бетономешалку.

Чтобы первая лестница с металлическим каркасом, сделанная своими руками, сразу вышла удачно, ее изготовление следует начать с тщательного планирования. Именно приверженность этому правилу позволила форумчанину с ником OneFrom стать владельцем превосходной лестницы на металлическом каркасе.

Обратимся к его опыту.

Однако в ходе строительства, для экономии пространства, форумчанин принял решение развернуть лестницу на 180 градусов и отказаться от установки прямой конструкциии. Проём также пришлось переделать.

Как сделать каркас для ступенейМеталлический каркас для лестницы своими руками

Новые размеры проёма составили:

После скрупулёзных расчётов выбор пал на два возможных типа конструкций:

1. Вариант с промежуточной площадкой на высоте 750 мм.

Подъём второго лестничного марша в 43.9 градуса, проступь – в 212.5 мм и высота ступени – 204.5 мм.

Как сделать каркас для ступеней

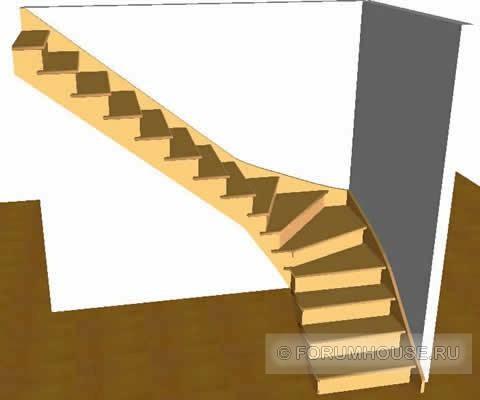

2. Вариант с четырьмя забежными ступенями.

Угол подъёма – 38.4 градуса, проступь – 236.5 мм и высота ступени – 187.5 мм.

Как сделать каркас для ступеней

С точки зрения безопасности вариант с промежуточной площадкой – предпочтительнее варианта с забежными ступенями, но его параметры хуже – из-за высокого угла подъёма.

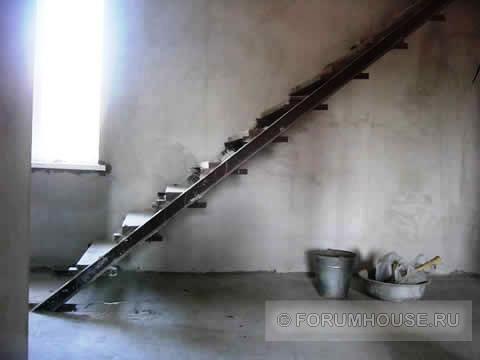

OneFrom остановился на варианте с забежными ступенями. А т.к. лестница на металлокаркасе делалась форумчанином первый раз в жизни, то он решил разбить все этапы изготовления на несколько последовательных шагов.

Многие начинающие мастера думают, что работать с деревом легче и проще, чем с металлом. Однако в качестве основы форумчанин выбрал сварной «скелет» лестницы из металла.

OneFrom:

– Опыта работы с деревом у меня мало, поэтому я выбрал металлокаркас для лестницы. Да и испортить железную заготовку, по моему мнению, сложнее, чем деревянную. Возиться с бетоном мне также не хотелось из-за громоздкости такой конструкции.

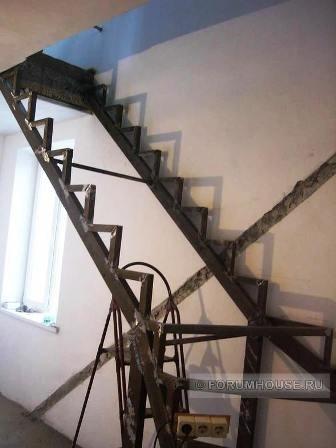

Как сделать каркас для ступенейКак сделать каркас для ступенейМеталлический каркас для деревянной лестницы.

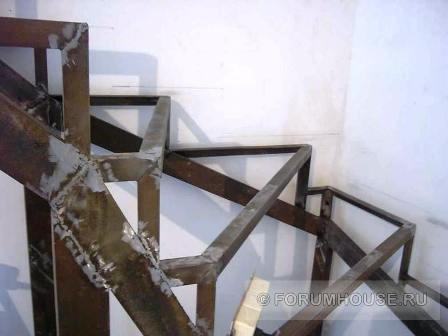

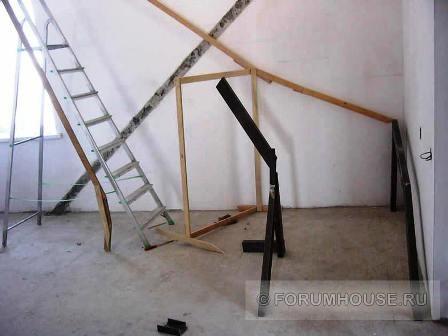

Параметры металлоконструкции форумчанин рассчитал в компьютерной программе, а прежде чем начать сварочные работы, изготовил небольшой макет лесенки из деревянных брусков.

Как сделать каркас для ступенейКак сделать каркас для ступеней Металлический каркас для лестницы дома

Макетирование позволило наглядно представить себе, как будут выглядеть все узлы и детали конструкции в масштабе 1х1.

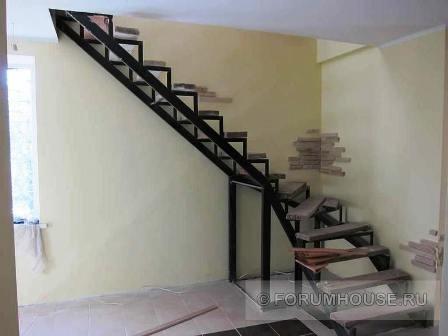

На металлический каркас лестницы пошёл швеллер 80х40 мм и уголок в 35 мм. Материал ступеней – массив дерева толщиной в 40 мм.

Как сделать каркас для ступенейКак сделать каркас для ступеней Каркас для лестницы из металла.

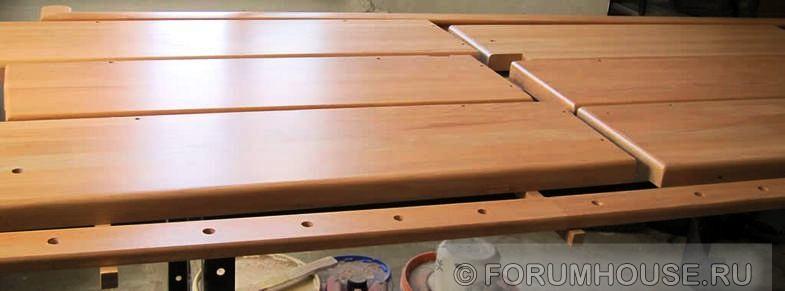

2. Выбор материала и изготовление ступенек

Деревянные лестницы на металлокаркасе нередко делаются из сосны. Это самое доступное дерево. Однако такая древесина обладает существенным минусом – недостаточной прочностью и малой стойкостью к истиранию при длительной эксплуатации.

Для ступенек необходимо использовать дерево твёрдых пород.

После анализа рынка и цен, форумчан решил заказать один из следующих видов дерева:

Звание лучшего дерева для изготовления прочных и долговечных столярных изделий по праву носит дуб. Существенный недостаток дуба – высокая цена. При работе с дубом следует пользоваться респиратором, т.к. его мелкодисперсная пыль обладает канцерогенными свойствами.

В итоге выбор пал на бук, поскольку, по словам OneFrom, он мало в чём уступает дубу.

Как сделать каркас для ступеней

При всех достоинствах у бука можно найти существенный недостаток – влагобоязнь. Это может привести к кручению древесины и к тому, что на ней будут проступать пятна. Но, т.к. лестница из металлокаркаса находится в доме, в закрытом помещении, форумчанин решил не обращать внимания на этот недостаток.

Как сделать каркас для ступенейМеталлический каркас лестницы своими руками.

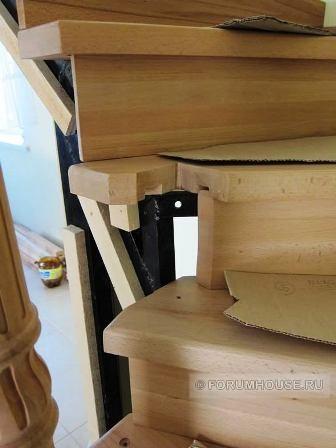

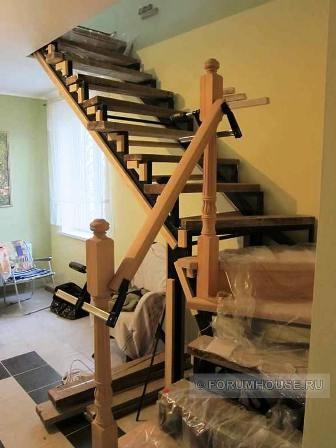

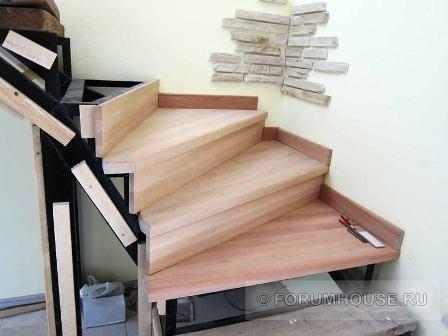

3. Предварительная сборка

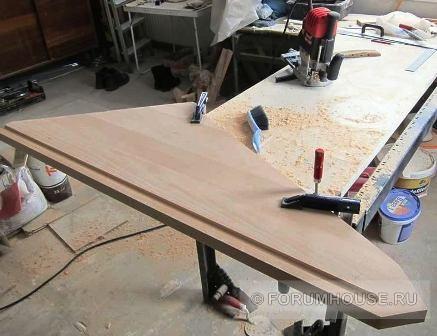

Любой, кто хоть раз столярничал, хорошо знает, что качество изделия во многом зависит от наличия необходимых специальных инструментов. При сборке лестницы использовался следующий инструмент:

Чтобы не запутаться, перед монтажом будет правильно пронумеровать все ступени и подступёнки.

Как сделать каркас для ступенейКак сделать каркас для ступеней Как правильно закрепить ступени из дерева на металлическом каркасе.

OneFrom:

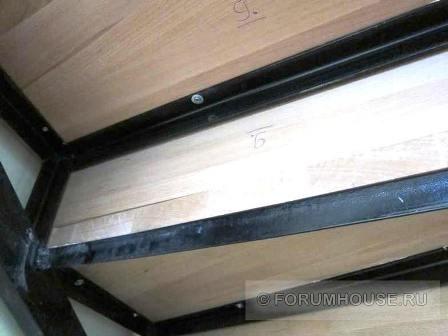

– Все заготовки я заранее промаркировал ручкой с тыльной стороны.

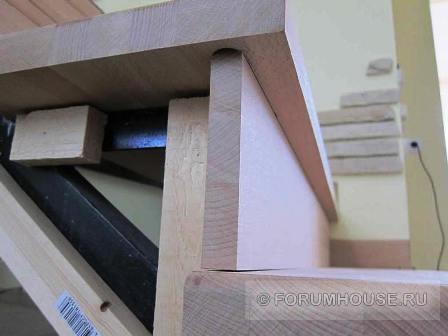

Для компенсации возможных подвижек конструкции «пристенные порожки» следует закрепить к ступеням, а не к стене. Затем производится установка столбов и осуществляется монтаж поручней и балясин (у форумчанина они – кованые).

Как сделать каркас для ступенейКак сделать каркас для ступеней

По мнению OneFrom, такие балясины должны придать лестнице «воздушность» и отлично вписываются в дизайн интерьера.

4. Покрытие лаком и окончательная сборка

После предварительной сборки и проверки размеров деревянные детали снимаются и шлифуются, а затем красятся. Сначала форумчанин хотел покрасить ступени в цвет «выбеленный ясень» и установить их, но после ряда экспериментов на заготовках он оказался от такого решения.

OneFrom:

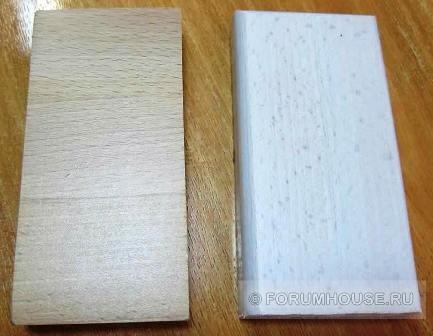

– Получить цвет «белёный ясень» с сохранением природной структуры бука очень сложно, а обезличивать структуру дерева мне совсем не хотелось. Это неправильный подход.

Как сделать каркас для ступенейКак сделать каркас для ступеней

В итоге, после нескольких опытов, форумчанин остановился на естественном цвете самого бука. А для сохранности дерева он решил покрыть его лаком.

По мнению нашего пользователя, структура древесины бука уступает ясеню и дубу, и только прозрачный лак в полной мере позволяет открыть естественную красоту этой древесины.

Как сделать каркас для ступенейКак сделать каркас для ступеней

Как сделать каркас для ступеней

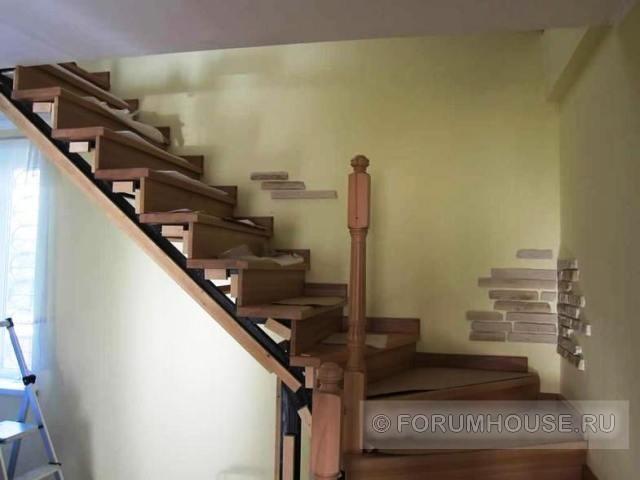

После того как все детали залакировали, швы обработали, форумчанин приступил к окончательной сборке.

Установка ступеней на металлический каркас велась снизу вверх.

Для удобства на каркас сначала устанавливали временные ступени.

Затем, в процессе монтажа, черновые ступени постепенно снимались, а на их место ставили чистовые.

В итоге у конструкции получились следующие технические параметры:

OneFrom:

– Раньше я не делал таких конструкций. И если я смог её построить с первого раза, значит, сможете и вы!

На FORUMHOUSE участники портала делятся опытом постройки правильных лестниц. У нас вы сможете прочитать подробный рассказ на тему «Как я делал лестницу» и посмотреть видео о том, как изготовить монолитную конструкцию.

Источник

Как сделать лестницу на металлических косоурах: пошаговая инструкция

К проектированию и возведению лесницы в загородном доме нужно отнестись ответственно! При этом конструкция должна быть не только удобной и безопасной, но и привлекательной, чтобы стать украшением дома, а не его «страшилкой». Чтобы все эти параметры совпали, лестницу необходимо проектировать вместе с домом: пытаться уместить что-то удобоваримое уже после стройки – не самая простая задача. Участник нашего портала – rasss, продумал конструкцию заранее, а после кропотливо воплотил свой проект. До начала строительства собственного дома он не имел опыта сварочных работ, что не помешало ему сварить надежную, удобную и презентабельную лестницу.

Содержание

Проект лестницы, подготовка материалов

Так как rasss сразу запланировал лестницу на второй этаж, то верхнюю опорную площадку забетонировали еще на этапе строительства второго этажа.

Как сделать каркас для ступеней

Каркас сделан из двух швеллеров, заведенных в отверстия пустотных плит, и арматуры, опалубка собрана из деревянных щитов. До заливки бетоном в опалубку вложен металлический уголок 100×100 мм, закладная под косоур. Закладная также связана с каркасом.

Как сделать каркас для ступеней

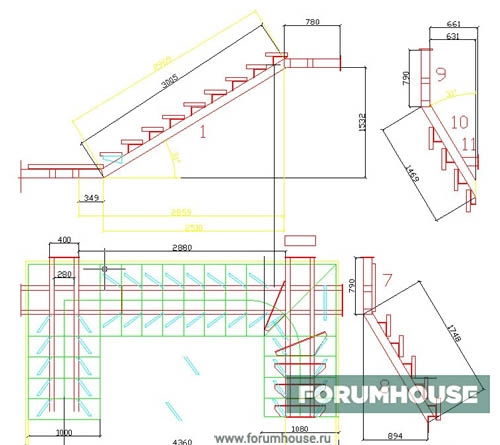

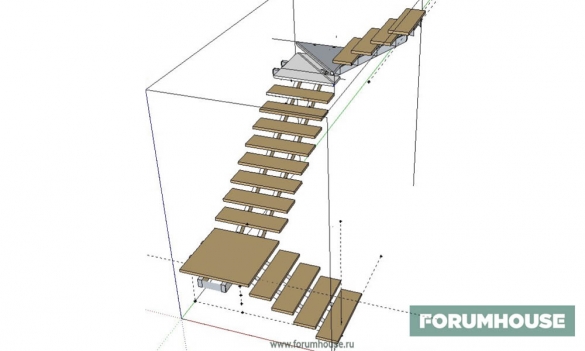

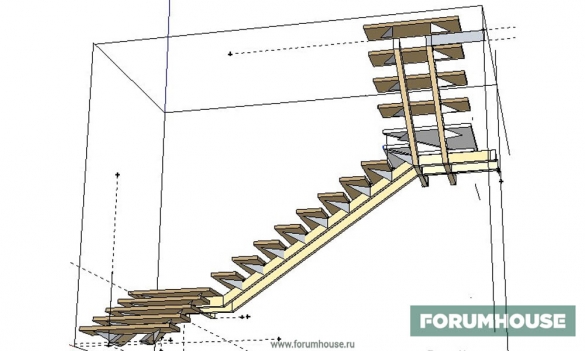

Проект композитной конструкции с металлическим каркасом и деревянными ступенями rasss сделал в популярном графическом редакторе.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

.. также, как и все расчеты.

Как сделать каркас для ступеней

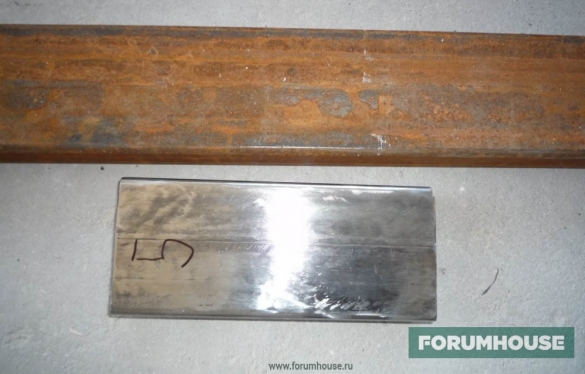

Для каркаса он приобрел металлическую трубу с прямоугольным профилем – 120×60×4 мм, разрезал на детали и за несколько дней зачистил от ржавчины до блеска. Использовал болгарку со специальными дисками – диметр 125 мм, с приклеенной наждачной бумагой. Работал на улице и в респираторе, так как сильно пылит.

Как сделать каркас для ступеней

Слесарно-сварочный этап

Изготовление лестницы началось после возведения стен, но до их чистовой отделки – после сборки подсистемы под плитную обшивку. Закладные для площадок – из стального листа толщиной 8 мм.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Отдельные узлы конструкции rasss старался проваривать в удобных условиях, так как опыт сварочных работ появился у него только в процессе стройки своего дома.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

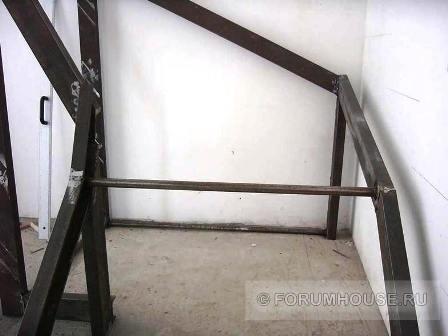

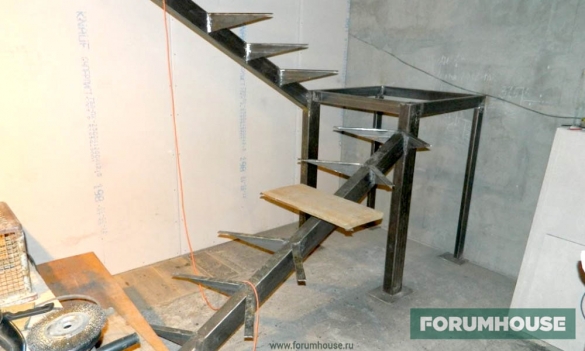

Первыми приварил косоуры и нижнюю площадку.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Затем приварил среднюю и верхнюю площадки и марши.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Перед изготовлением металлических кронштейнов «примерил» на лестницу картонные. Кронштейны заказал из металлического листа толщиной 4 мм (изначально планировал толщину 3 мм) – порезали лазером и согнули на станке. При ручном изготовлении пришлось бы резать трубы; не факт, что результат соответствовал бы ожиданиям как в плане качества, так и с финансовой стороны.

Как сделать каркас для ступеней

Чтобы все кронштейны под ступеньки выставить по уровню, изготовил из листа старого ЛДСП простейший кондуктор – уровень регулировался шпильками.

Как сделать каркас для ступеней

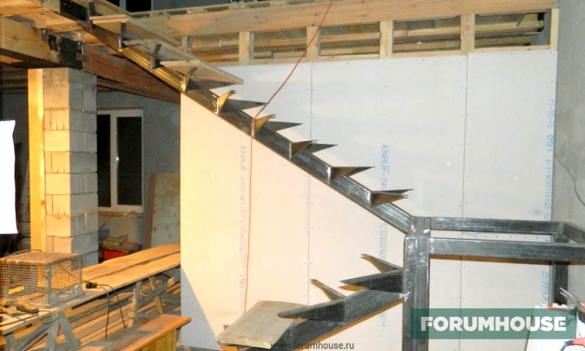

Результатом слесарно-сварочного этапа стал тщательно продуманный и реализованный металлический каркас. Профиль в подобных целях используется повсеместно, но чтобы его предварительно зачищали до блеска – редкость, но эффектно.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Изготовление деревянных ступеней, подсветка

По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

И на следующие пару лет каркас обзавелся временными деревянными ступенями.

Как сделать каркас для ступеней

Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Перед обработкой все ступени и площадки «примерил» на каркас.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

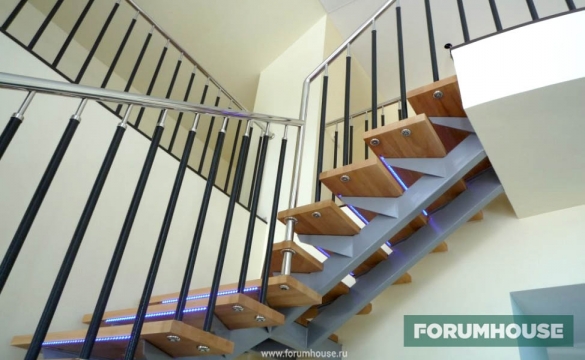

Параллельно rasss сделал в ступенях декоративную подсветку – выбрал фрезером паз (глубина/ширина 4 мм) в каждой ступени, на двухсторонний скотч зафиксировал цветную светодиодную ленту и каждый кусок подключил через микроразъем.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Перед сборкой каркас покрасил – кистью, так как на этот момент остальная отделка уже была закончена, и брызги от краскопульта в планы не входили.

Как сделать каркас для ступеней

Деревянные лестницы зачастую скрипучие, чтобы в процессе эксплуатации ступени не «запели», rasss подстраховался – на каждый кронштейн наклеил по тонкой полосе автомобильной шумоизоляции. После сборки лестница «заиграла» в прямом смысле слова.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Проводка проходит с тыльной стороны косоура – приклеена со стороны стены на двухсторонний скотч.

Как сделать каркас для ступеней

Управляется подсветка датчиком освещения – включается с наступлением темноты.

Как сделать каркас для ступеней

Чтобы регулировать яркость подсветки, которая многим бросилась в глаза, rasss дополнил систему регулятором – теперь можно настроить свечение любой интенсивности, от минимума до максимума.

Как сделать каркас для ступеней

Доводка и впечатления от эксплуатации

В теме, которую открыл rasss, чтобы поделиться со всеми желающими своими наработками, усомнились в надежности «летящей» конструкции, не имеющей дополнительных опор. Даже посоветовали показать чертежи специалисту для уточнения жизнеспособности лестницы. Как оказалось – волнения напрасны, это тот случай, когда прочности даже в избытке, а специалист и исполнитель – одно лицо.

Как сделать каркас для ступеней

Я как раз инженер-механик – десять лет проработал конструктором на заводе и предпочитаю дома работать именно с металлом, нежели с другими материалами. Все узлы были просчитаны, запас прочности везде более двух раз. Можно было сделать опорную «табуретку», многие так и страхуются, я предпочел закрепиться к стене.

Кстати, по мотивам лестницы, которую сделал rasss, еще один участник нашего портала собрал свою конструкцию на упомянутой «табуретке».

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

rasss – молодец, я сделал лестницу по его схеме опирания ступенек, только на одном косоуре, из профиля 120×80×4 мм – КРАСОТА! Спасибо большое за идею! «Табуретку» спрячу за фальшстенкой – там проведу трубы отопления в смежное помещение.

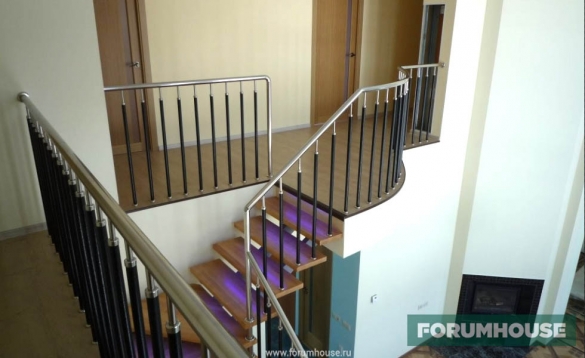

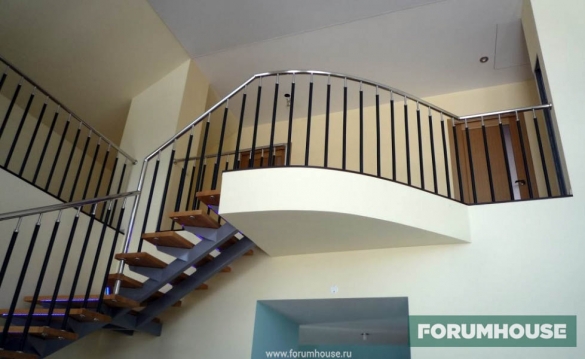

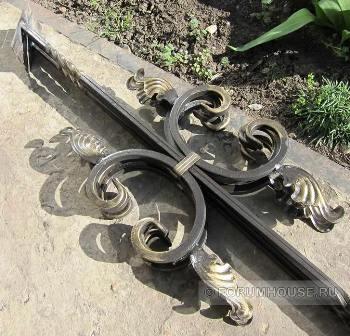

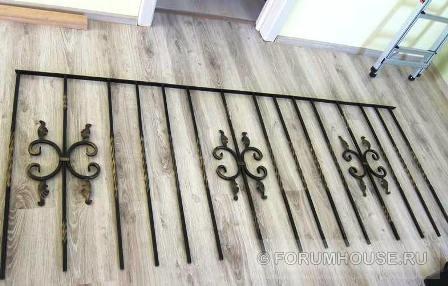

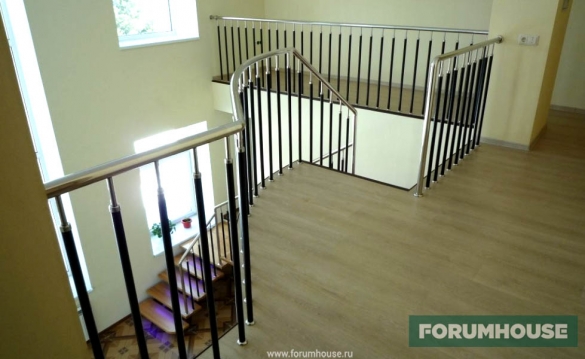

Спустя еще год «лестничную эпопею» rasss завершил установкой ограждения – придумал и изобразил сам, изготовили по заказу в профильной фирме.

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Как сделать каркас для ступеней

Спустя несколько лет эксплуатации все отлично и с покрытием, и с отсутствием «звукового сопровождения».

Как сделать каркас для ступеней

На данный момент никаких следов потертостей на ступенях, скрипа тоже нет. У соседей полностью деревянная лестница, вот она скрипит, хотя сравнение не очень корректное, конструкции сильно отличаются. К тому же, готовые буковые ступени лежали у меня в доме пять лет, все, что могло высохнуть – высохло еще до установки.

Лестница на второй этаж домочадцев не разочаровала. Не только Рено, но и другие форумчане взяли идею rasssа на вооружение и соорудили у себя подобные конструкции, за что благодарны топикстартеру и его теме. Он и сейчас охотно рассказывает подробности и делится нюансами с теми, кто хочет повторить его опыт, проверенный годами эксплуатации.
