Если ваш самолет это копия военного самолета, и если винт на нем крепится с помощью цангового зажима в торце которого имеется отверстие с резьбой, вы можете сделать вот такой кок.
Такой кок используется на авиамодели ЯК 3
Для его изготовления понадобятся:
1) небольшой кусок монолитного пенопласта
2) трубка от стержня гелевой ручки
3) эпоксидка пятиминутка
5) ненужный компакт-диск или его прозрачная заготовка
6) сверла, бруски со шкуркой, дрель, паяльник или выжигатель
Выбираем заготовку (из пенопласта)
Высверливаем в ней отверстие и вставляем в нее стержель от гелевой ручки. Приклеиваем стержень. Сначала сильно шкурим его крупной шкуркой, намазываем эпоксидкой пятиминуткой, обматываем ниткой и вклеиваем. Вклеиваем на определенную глубину оставляя место под винт и адаптер.
Грубо придаем форму с помощью ножа. Вставляем в трубку метаический стержень по внутреннему диаметру трубки. Можно использовать сверло
Зажимаем трубку в дрель, включаем полные обороты и с помощью бруска со шкуркой придаем нужную форму.
Затем с помошью паяльника выжигателя или иного раскаленного предмета вырезаем выемку на задней части кока. Глубиной до трубки. Дрель запустить на очень низких оборотах
С помощью бруска со шкуркой доводим выемку до нужного состояния.
Вырезаем из компакт-диска или прозрачной заготовки круг, сильно шкурим его крупной шкуркой и вклеиваем на дно выемки на эпоксидку пятиминутку.
Теперь нужно просверлить отверстие под болт. Перед этим обрезаем трубку, которая теперь является пушкой.
Берем нужное сверло. Желательно чтобы болт проходил в отверстие без больших люфтов. Наматываем на сверло изоленту. Наматываем так чтобы сверло не болталось внутри трубки но при этом нормально крутилось. Наматывать нужно против часовой стрелки! Сверлим.
Почти готово! Осталось сделать вырезы для лопастей винта и покрасить.
Капоты и фонари для авиамоделей из колготок и эпоксидки
В данной статье описан подробный процесс изготовления капота для авиамодели из капроновых колготок и эпоксидного клея. Старые колготки есть у многих, но если Вы убежденный холостяк и не носите колготки, то можно купить любые в супермаркете.
Сразу хотелось бы предупредить – процесс изготовления одного капота или фонаря может занять несколько дней, так как эпоксидка сохнет достаточно долго. На мой взгляд, капот и фонарь лучше начинать на начальном этапе изготовления фюзеляжа, а не в конце постройки модели.
И еще маленькое замечание (собственный опыт): с эпоксидкой лучше работать в теплом и сухом помещении. Когда я делал капот в дождь на холодном балконе, эпоксидка впитала в себя столько влаги, что не высыхала почти неделю. Пришлось прогревать капот в духовке.
Материалы:
— Пеноплекс
— Потолочная плитка
— Капроновые колготки
— Эпоксидный клей (не быстро твердеющий)
— Потолочный клей
Инструменты:
— Острый канцелярский нож
— Маркер для дисков
— Наждачная бумага
— Угольник
— Палочка
— Пластиковые карты
— Проволока
— Стакан или банка
— Минидрель

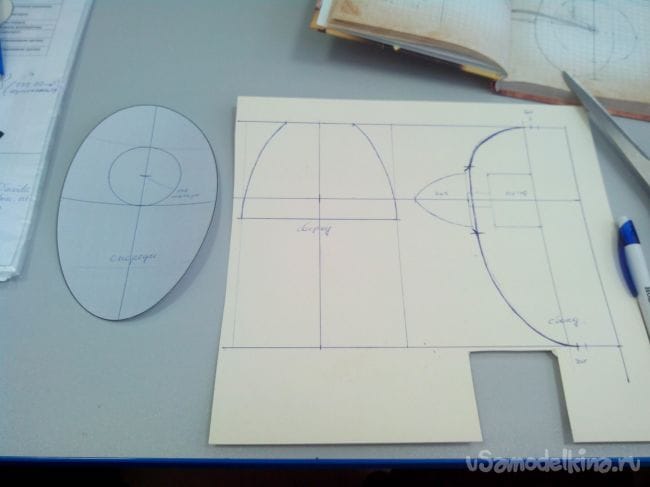

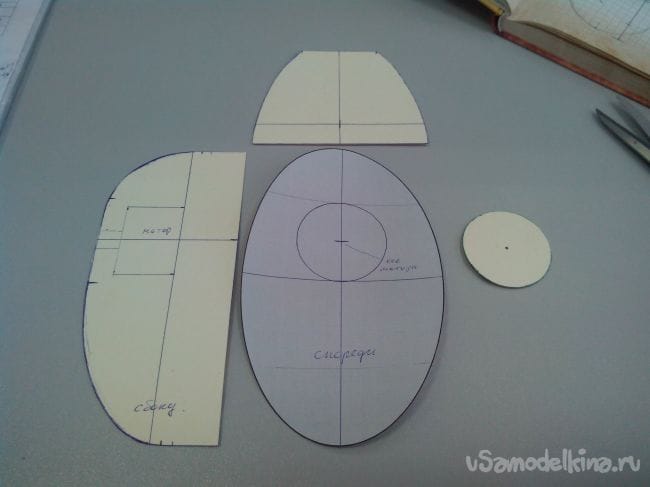

Шаг 1. Вычерчивание шаблонов
Чертим на картоне носовую часть, мотор и кок, не забыв толщину обшивки фюзеляжа, и вычерчиваем форму капота в трех проекциях.

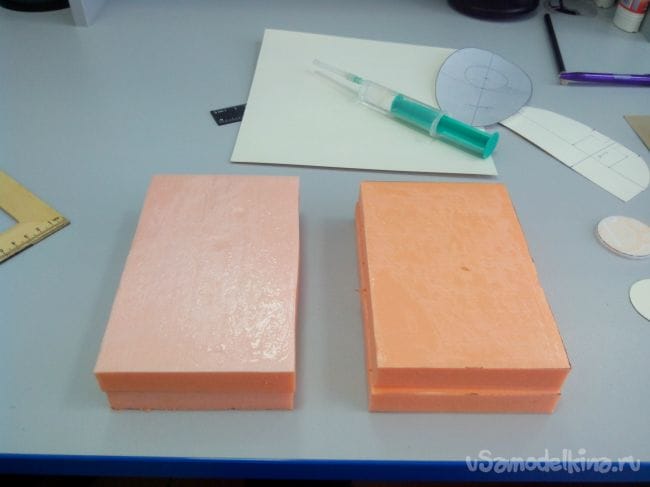

Шаг 2. Склеивание заготовки

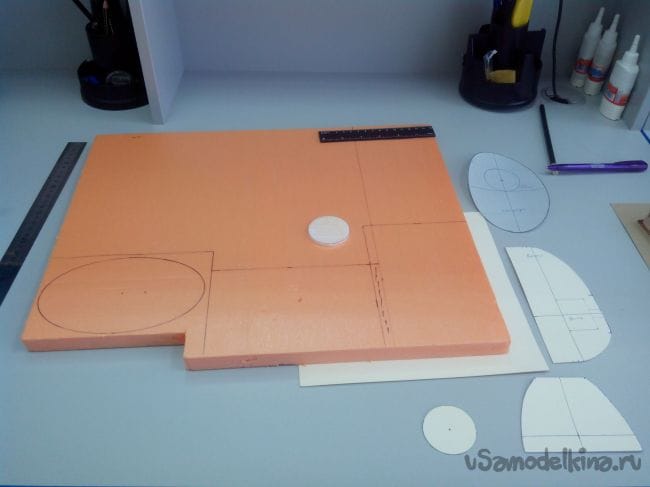

На листе пеноплекса размечаем прямоугольники размером чуть больше шаблона. Количество прямоугольников напрямую зависит от размеров будущего капота.

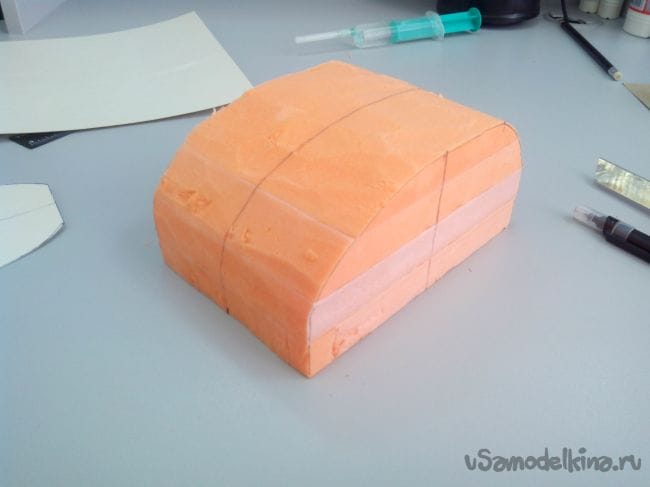

Шаг 3. Вырезание болванки

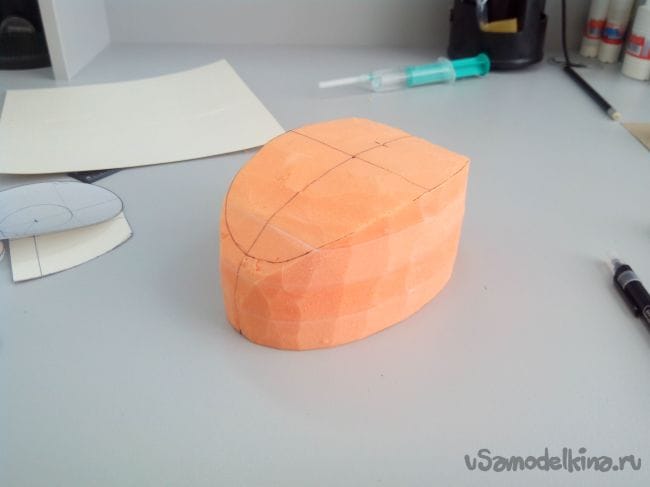

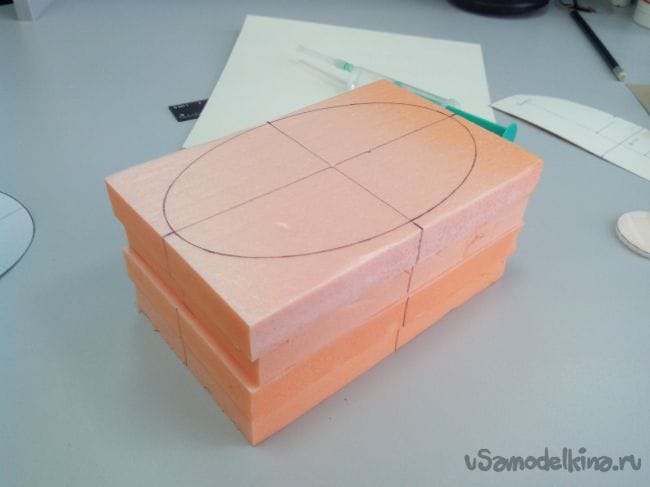

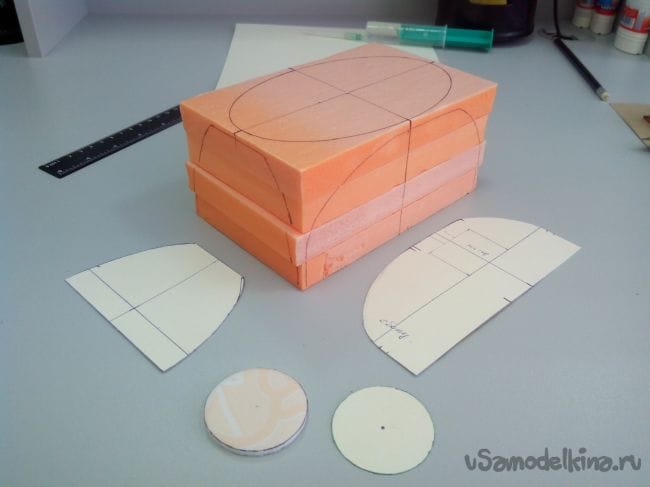

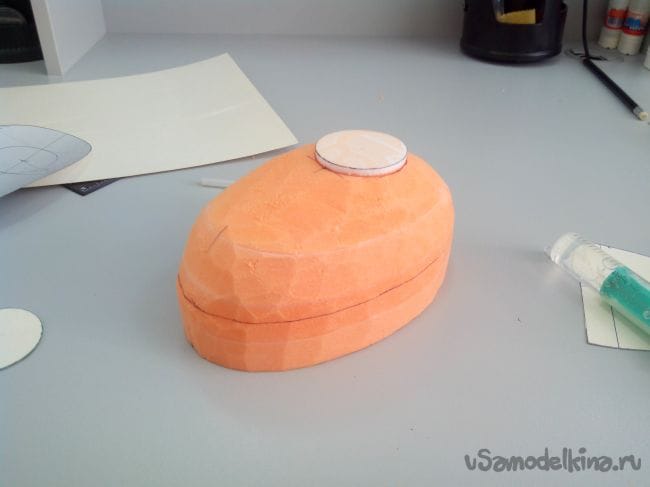

Чертим на готовом бруске по шаблону контуры будущего капота. Затем по угольнику проводим перпендикуляры, чтобы точнее начертить контуры на обратной стороне.

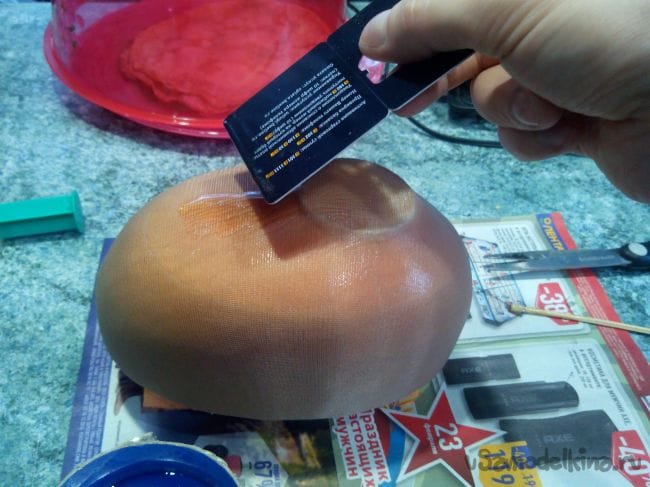

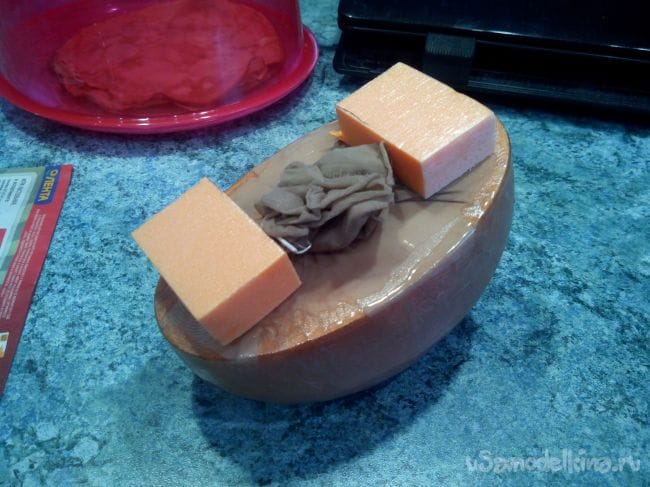

Шаг 4. «Эпоксидные» работы

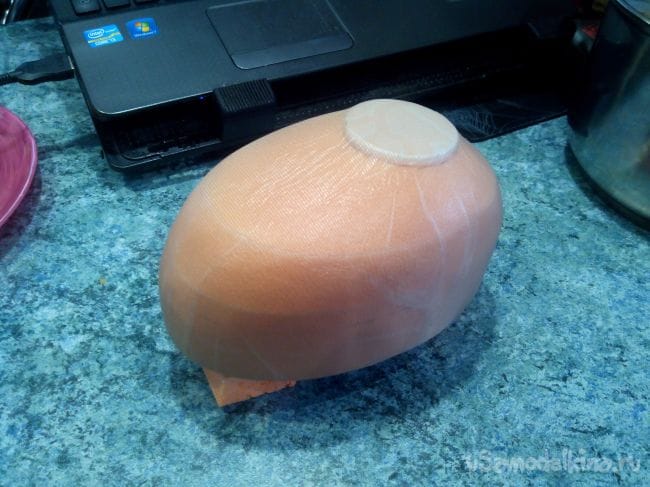

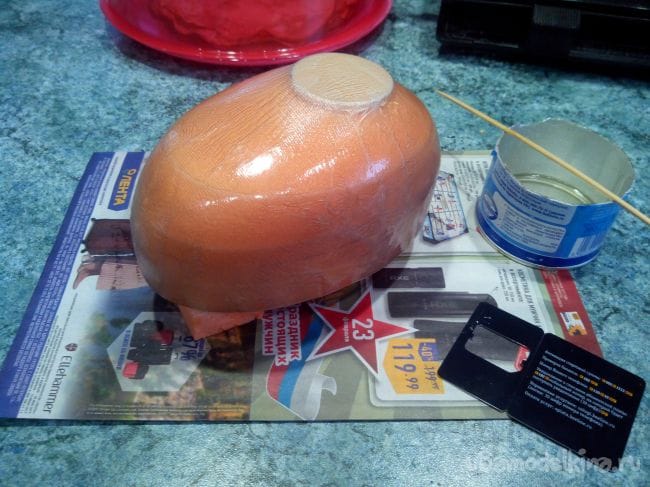

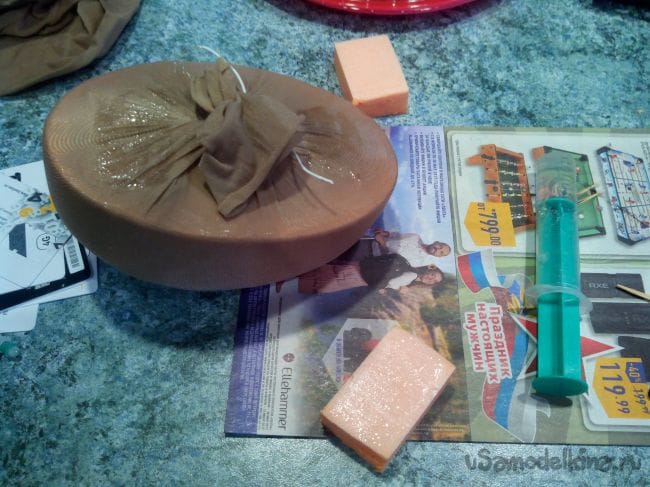

Заворачиваем болван в полиэтиленовый пакет (чтобы потом было легче снять готовый капот) и натягиваем на него колготки в один слой.
Шаг 5. Заключительные шаги

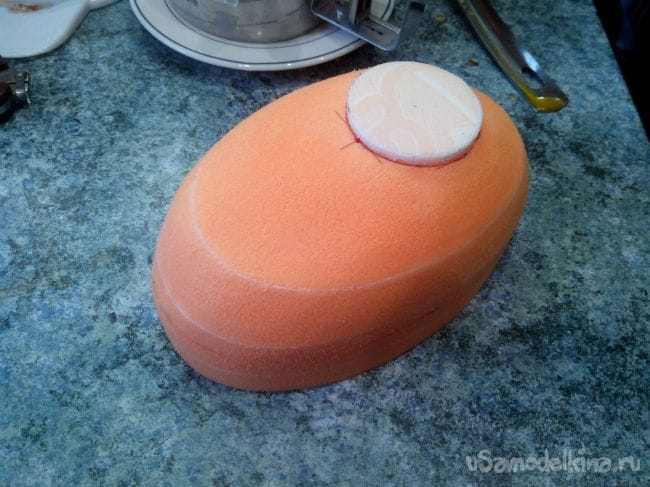

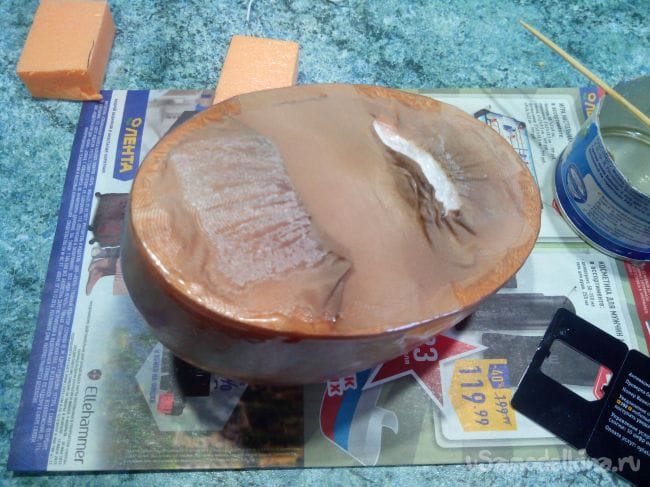

После высыхания третьего слоя эпоксидки получаем весьма прочный и ровный капот.
Авиамодель ч. 9. Изготовление моторной части фюзеляжа
В носовой части авиамодели располагается воздухозаборник, обтекатель винта и капот мотора. Часть деталей сделана из дерева, часть из изоляционной пены. Технология их изготовления простая, но имеются некоторые особенности, которые надо понять начинающему авиамоделисту.
Изготовление воздухозаборников
Во время полёта электродвигатели будут потреблять большое количество энергии, хотя большая часть этой энергии идёт на кручение пропеллера, часть переходит в тепло. Это тепло должно быть рассеяно, и поэтому воздушный поток должен поддерживаться над энергетической системой, например, над мотором, над батареей, и над контроллером мотора. На кокпите винта будут установлены вентиляционные отверстия, поэтому выхлопные отверстия должны быть сделаны, чтобы впускать теплый воздух.
Изготовление вентиляции начинается с вырезания вентиляционных отверстия из бальзового листа толщиной 1/32”. Далее вырезаются «проставки» длиной 1.5” из бальзового бруска ¼” на 1/16”. С помощью бальзовой заготовки размерами ½ на 1/16”, в качестве базы, устанавливается нужный угол ребер вентиляционной решетки, и начинается клейка заготовок с помощью циакринового клея.
Далее после ребра приклейте распорку, а затем приступайте к приклеиванию следующего ребра. Повторяйте процедуру, пока все детали не встанут на своё место. После клейки ошкурите верхние части всех ребер, пока все они будут одинаковые по высоте. Приклейте распорки между верхними частями всех вентиляционных ребер. Далее продолжите процесс, следя за тем, чтобы все длины и высоты совпадали. В том месте ребер, где будет видна неровность и не будет одинаковая высота довести все длины поможет шкурка.
Разрежьте сегменты, где установлены вентиляционные отверстия, после чего можно будет приклеивать набор вентиляционных ребер.
Для того чтобы решетке придать зазубренный вид я ошкурил их по длине вентиляционных ребер с помощью шлифовального бруска, причём противопожарная перегородка и первый усиленный образец выступают в качестве направляющих.
Изготовление крышки мотора
Крышка мотора сделана из бальзы, чтобы был доступ к оборудованию в переднем отсеке. Он присоединяется к фюзеляжу с помощью ряда винтов.
Замерьте положение передней и задней кромок моторного отсека.
Вырежьте прямоугольник из бальзы, который, по меньшей мере, такой же большой, как и мотор, который он закрывает.
Отрежьте бальзовую полоску длиной с моторный отсек и приклейте её торцом к ней. После этого разрежьте оставшиеся модели на прямоугольники и приклейте их к каркасу.
Поместите рамку внутри фюзеляжа и ошкурите её, используя противопожарную перегородку и верхнюю часть фюзеляжа в качестве направляющих. После ошкуривания рамки, поместите диагональные поперечные элементы под крышку мотора, это предотвратит кручение, когда кусок будет покрыт бальзой.
Снимите крышку с самолёта и покройте ей бальзой.
Установите дополнительные части в тех местах, где винты зажимают обшивку. Сверлите через обшивку и боковые элементы, чтобы винты могли встать заподлицо. Установите заднюю часть в самолёте, а затем просверлите через ферму, чтобы установить глухие гайки.
Установка крышки мотора
Изготовление и установка обтекателя носа
Сложите вместе несколько слоев изоляционной пены для получения нужной толщины пакета. Склейте слои друг с другом с помощью эпоксидного клея. Не используйте циакриновый клей, поскольку он будет разъедать листы.
Выдолбите немного пены из пакета так, чтобы образовалось достаточно свободного места для установки мотора, затем прикрепите мотор к самолёту с помощью кока винта.
Как только конструкция будет прикреплена к самолёту, отрежьте столько пены, сколько нужно, чтобы получилась грубая форма кока с помощью лобзика, или с помощью лезвия.
С помощью шлифовальной бумаги с зернистостью 60 или 120 единиц завершите форму капота.
Снимите кок винта с самолёта и отрежьте достаточное количество стеклопластика толщиной 75 унций, чтобы покрыть им всю поверхность кока. Я использовал не менее 3 слоев стеклопластика на каждый уровень: на верхнюю, левую и правую части.
Подготовьте все необходимые инструменты для клейки стеклопластика. Перемещайте смолу смочите форму, в противном случае стекло не прилипнет к нему. Начинайте укладку кусков стеклопластика вокруг кока винта один слой за другим. Следите за тем, чтобы между поверхностью кока и стеклотканью не образовывались пузырьки воздуха. Утрамбовывать можно как с помощью ракеля, так и с помощью рук.
Как только капот был оформлен, с помощью соответствующего инструмента зашкурьте внешнюю часть обтекателя начисто.
Тема: Самодельный кок
Опции темы
Поиск по теме
Отображение
Началось все с фанерной шайбы
По центру отверстие диаметром 6мм, и болт с широкой шляпкой, затянут гайкой (широкой или с большой шайбой).
Потом болванка (или болваночка) из упаковочного шарикового пенопласта подходящего размера
В ней выгрызено отверстие под болт (на этом этапе, потом под винт еще надо будет) трубой от пылесоса, и два отверстия под болтики крепления трубкой от антенны.
После из жесткого пластика вырезаны два сектора, с отверстиями 3мм для болкиков крепления.
В пенопласте зделани углубления для вклейки секторов.
Теперь собираем весь бутерброт на пене, промазав только места вокруг шайбы и углубления под пластиковые сектора, и предварительно прикрутив эти сектора к шайбе болтиками м3.
Следующие действия, думаю, известны свем, кто когда то делал коки дома.
Ничего не разбирая, ножом придаем форму близкую к круглой, потом болт, торчащий из шайбы, в дрель, сухарик в руки, и в финале получаем почти готовый кок)
Теперь покраска акриловой краской для стеновых моделей в 3 слоя с вышкуриванием ворса, и окунание в аквалак для закрепления цвета. Подгоняем кок под винт, и получаеться небольшой КИТ для сборки.
И собственно сборка
Мотор пока на екстре стоит.
Миниатюры
Прикольно, тока дырочки. Можно ведь сделать и не так.
Выложите свой вариант, может Ваш имеет свои преимущества.
Пожалуйста, подробнее.как получаются отверстия под винтики М3 и про разделитель из кулька
Все предельно просто!
Втыкаем трубочку от антенны в пенопласт слегка покручивая, можно даже насквось! В моем случае, я «уперся» в слой клея и, не прекращая покручивание, вытянул трубку. Вырезанный пенопласт остался в трубке.
А про кулек все еще проще) К целофану ведь клей не клеется! По крайней мене тот которым я клеил) Так вот именно этим целофаном, без складок, оборачиваем шайбу и закрепляем чем то (скотчем на пример). Клеим. После полного высыхания разбираем, удаляем кульок и радуемся. К стати под кульком клей сохнет немного дольше, т.к. нет доступа воздуха. По этому советую повременить с разбиранием «бутерброда».
