Как сделать колесный вездеход
Вездеход «Кузовок»
Вездеход имеет полный привод и построен на раме конструкции переломного типа. Данный вездеход способен не только преодолевать любые грунты, но так же отлично форсирует реки и небольшие пруды. Плавательная способность за счет герметичных дисков довольно высокая. Машина способна перевозить до 500 килограмм груза, брать на борт несколько пассажиров и при это не ломаться.
Материалы и детали использованные для создания вездехода:
1) двигатель внутреннего сгорания Tiger-390Е мощностью 13 л.с.
2) стартер
3) пятиступенчатая коробка переключения передач Golf-2
4) сцепление и ШРУСы так же от Golf
5) мосты от классического ваза
6) металлический профиль
Рассмотрим более подробно этапы постройки и главные узлы вездехода.
Рама вездехода сваривалась автором самостоятельно из профильной трубы.
Мосты были усиленны и немного модернизированный, сделан преднатяг в 1-3 килограмма. Так же на вездеход были установлены тормоза, но только на переднюю ось, причем ручник сделан раздельно на каждое колесо.
На этой фотографии видно как выполнен преднатяг к мосту:

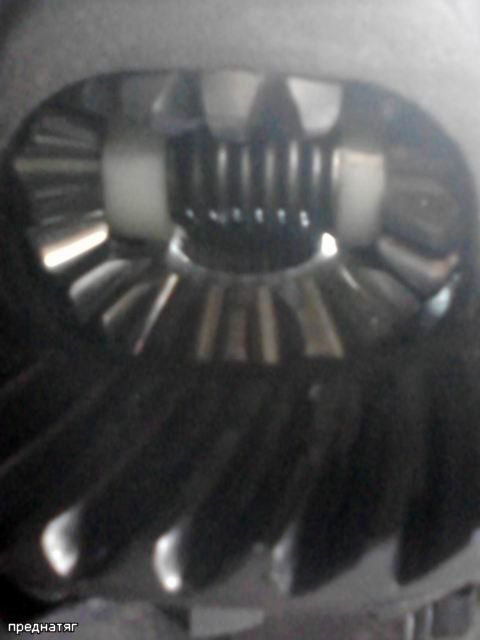

Клапанная пружина давит на пару второстепенных втулок, которые тормозят сателлиты. Еще одна втулка была установлена на хвостовике между конусными подшипниками. После подобных модернизаций мосты вездехода стали вращаться идеально.
Двигатель Tiger-390Е четырехтактный одноцилиндровый был прикручен к раме через подушки от автомобиля Волга.

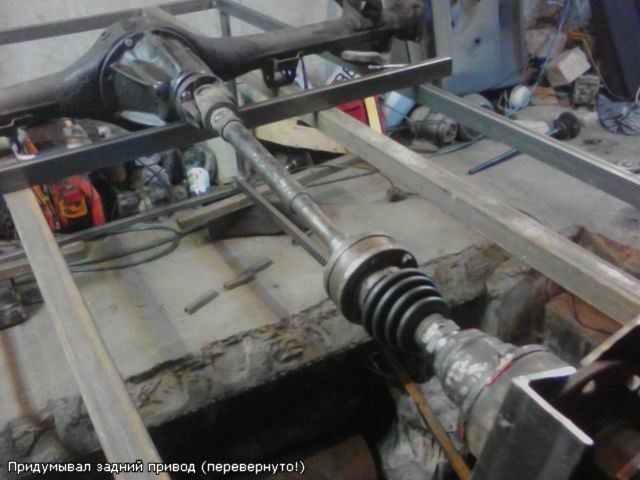

Так же начались работы по заднему мосту вездехода

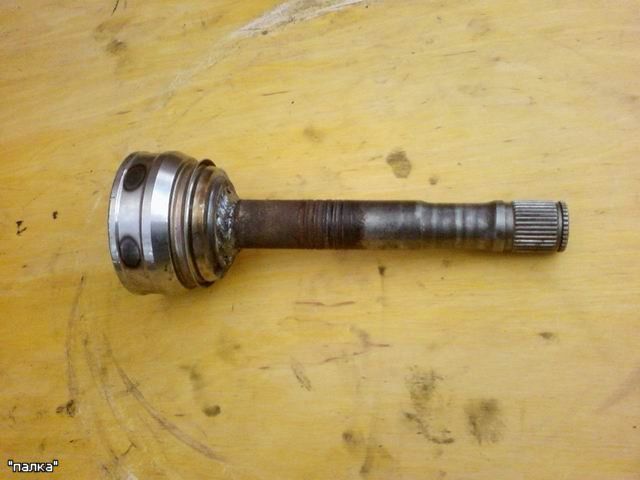

была укорочена палка:

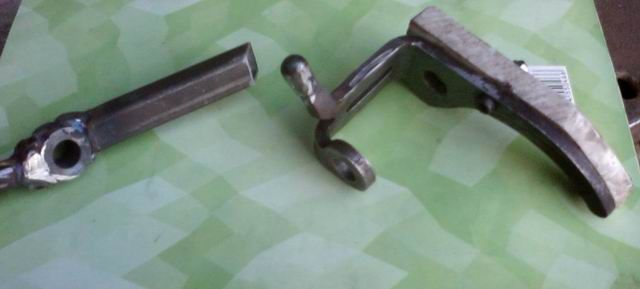

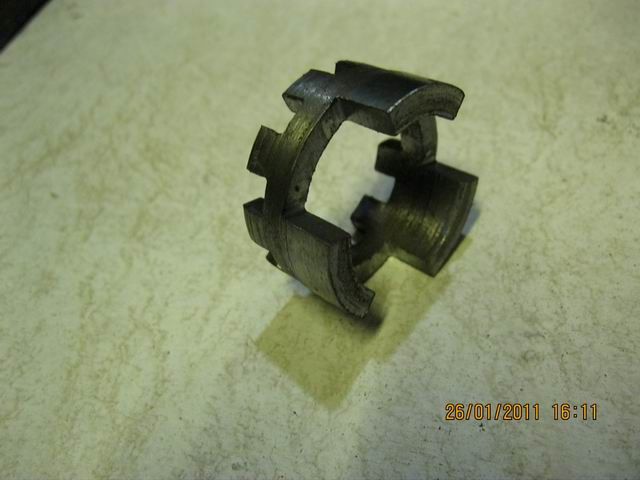

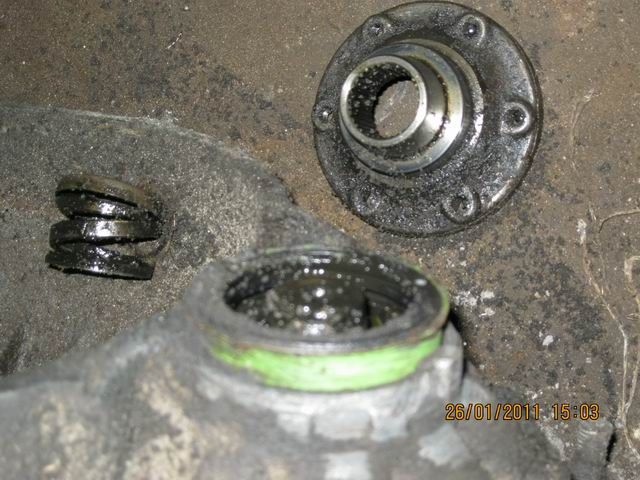

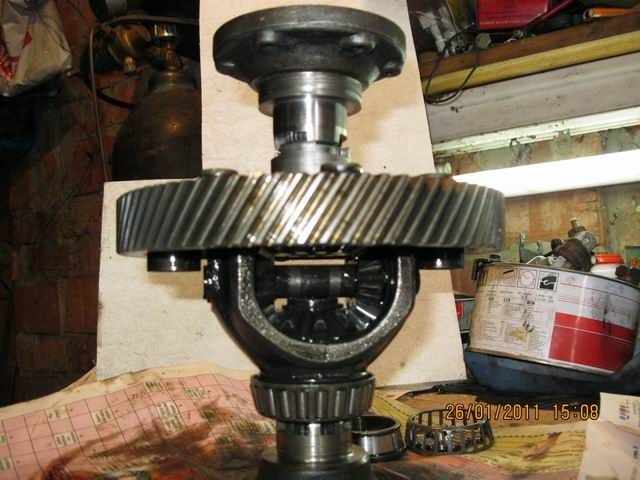

А вот запчасти использованные для блокировки дифференциала:

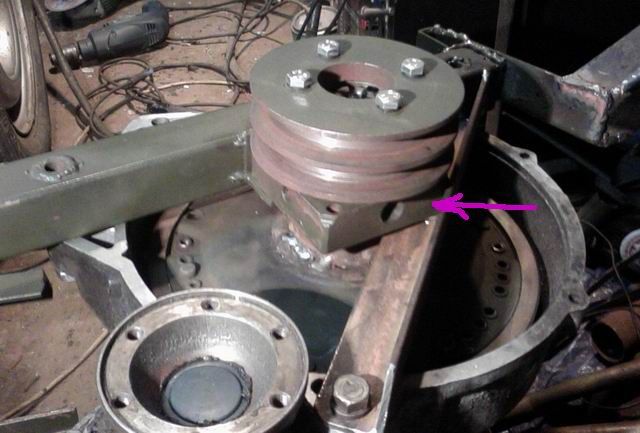

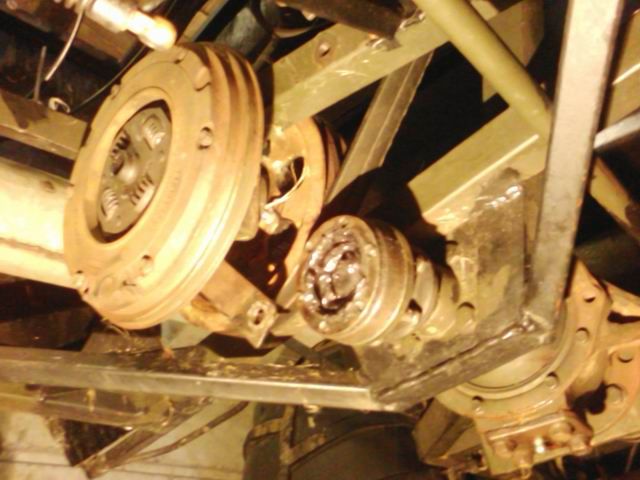

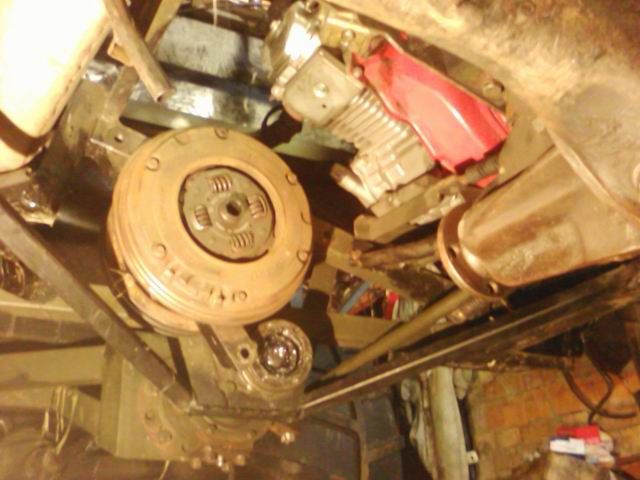

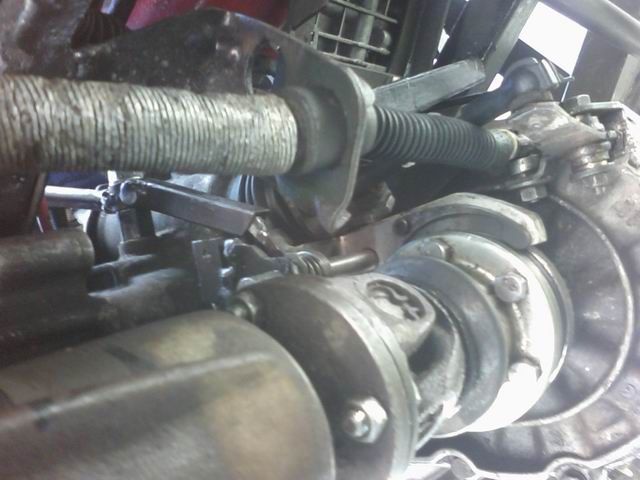

Так же автору пришлось сделать третью точку опоры под подшипники вала сцепления, в противном случае было отклонение маховика, так как всего с двумя точками не хватало жесткости:
После основных работ по трансмиссии вездехода автор приступил к изготовлению колес. Колеса были слегка ободраны, но посадочное было не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

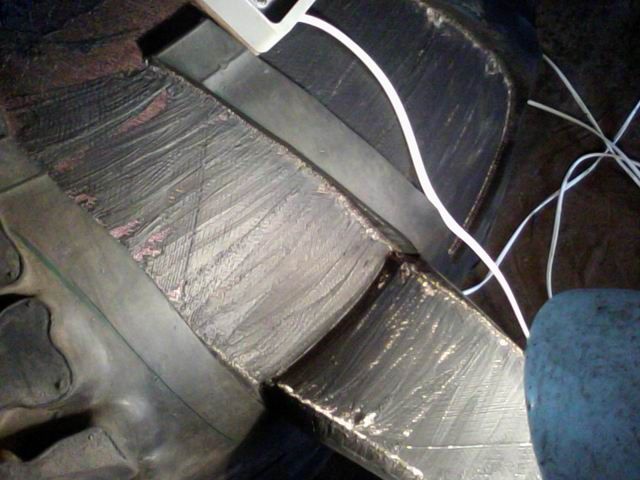

Технология обдирки шин была следующая: подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

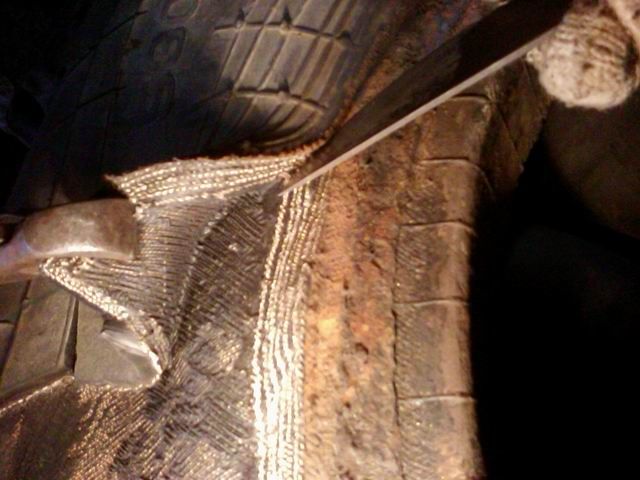

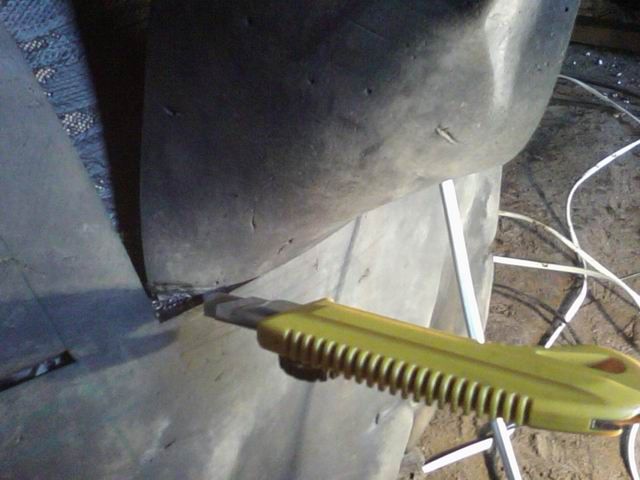

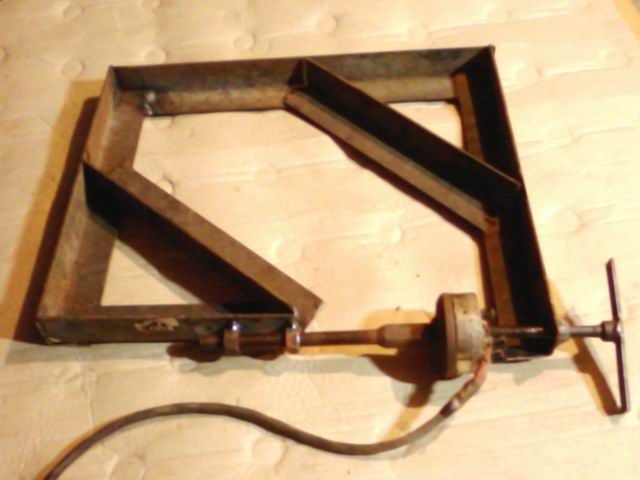

Слои тянулись при помощи лебедки. а подрезались обычным канцелярским ножом:
Слой срезается до реборды, затем лебедка ослабляется, клык наклоняется и отрезается.
Перед началом обдирки автор начал камеру, а колесо закрепил при помощи цепи, чтобы было удобно поворачивать колесо. Для включения лебедки использовалась педаль от швейной машинки.

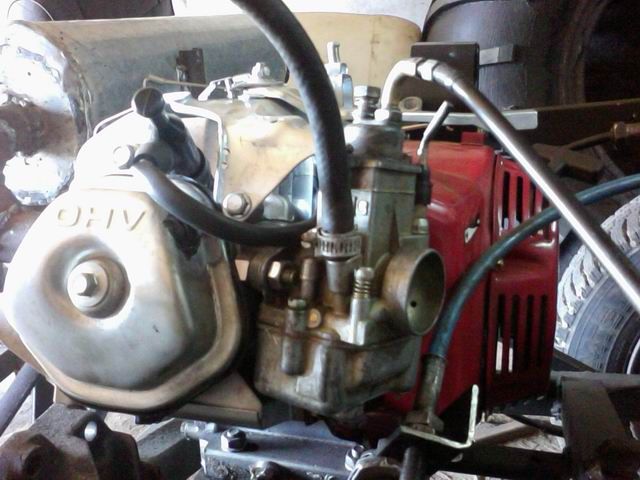

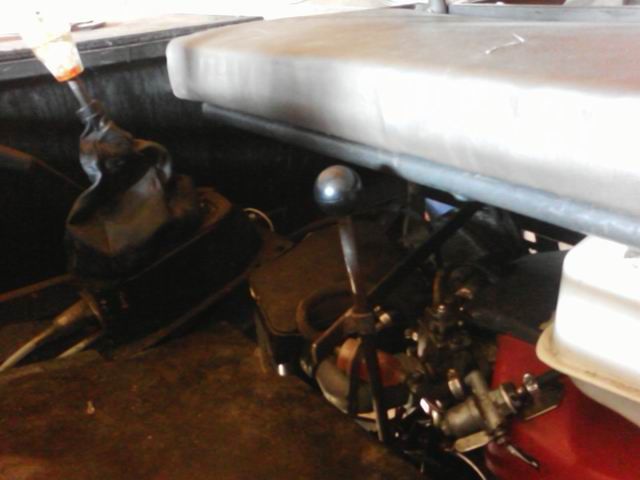

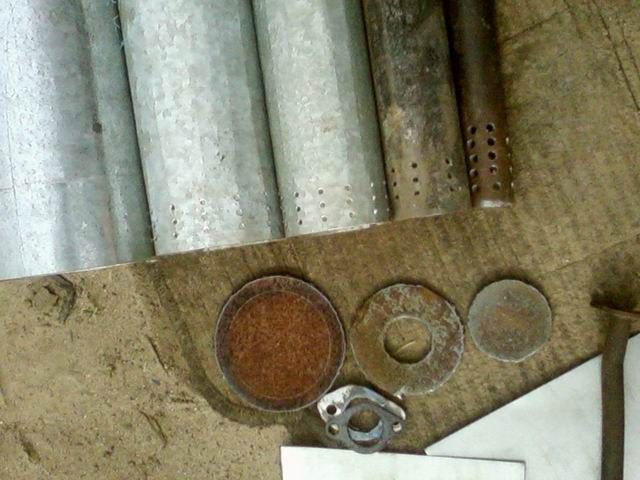

Был установлен карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично. так же автор планирует установки фильтра.

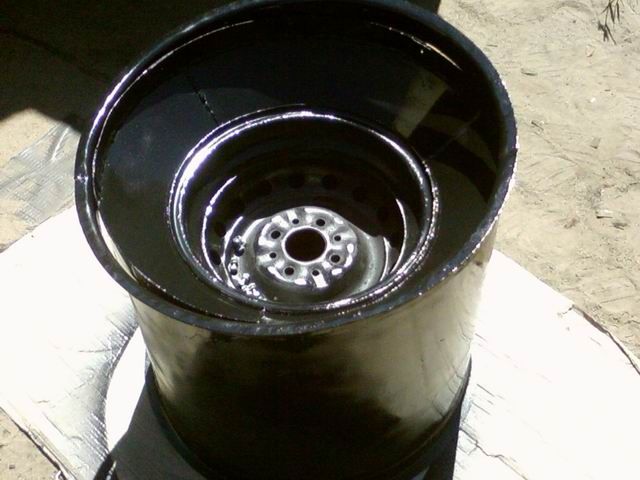

Были изготовлены диски для колес герметичные, так как вездеход должен будет хорошо держаться на плаву.

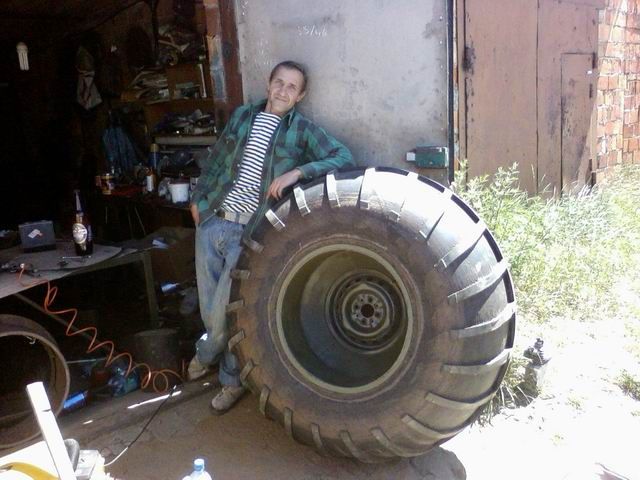

Камера весит 15 килограмм. ободранная покрышка от ви-3 однопучковая с четырьмя слоями. ширина грунтозацепов примерно 3 сантиметра, весит 36 килограмм. Колесо в сборе весит около 73 килограмм.

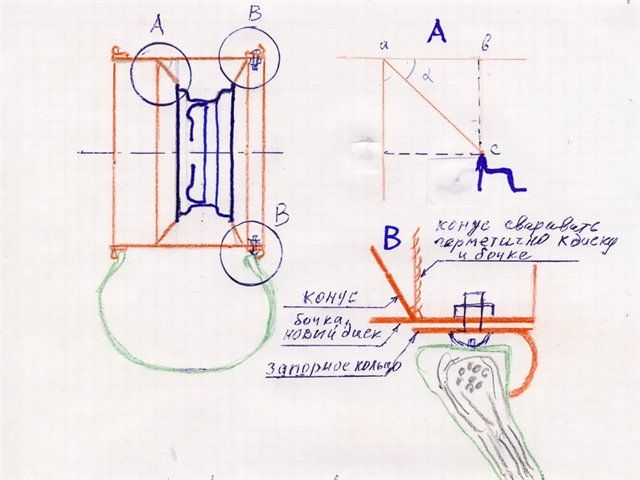

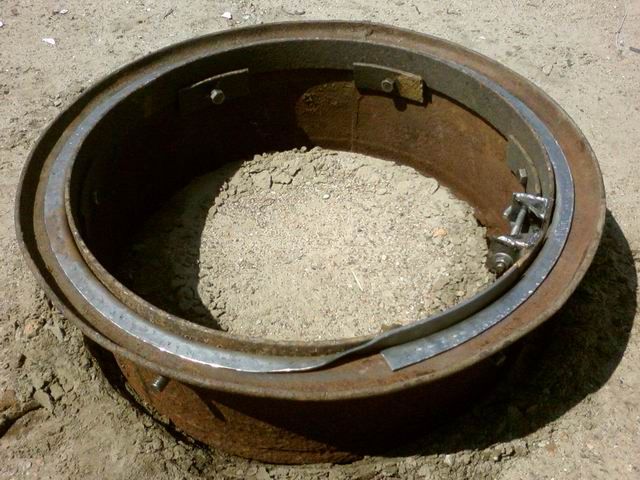

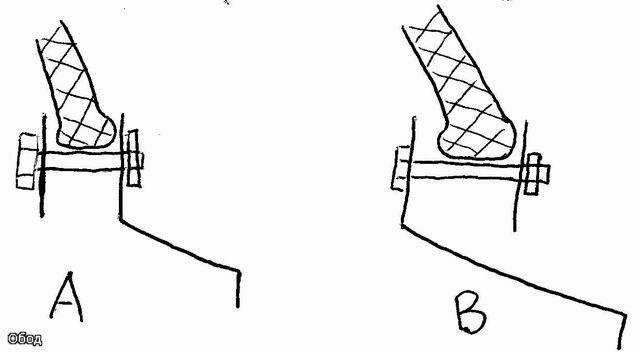

Вот так запорное кольцо делается:

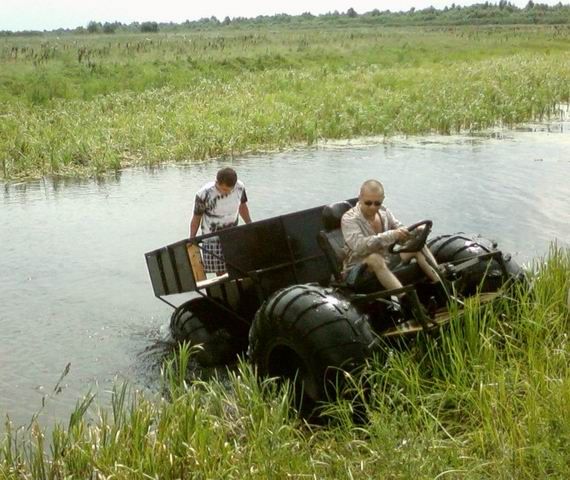

После установки колес на вездеход, автор приступил к испытаниям машины. Машины была испытана не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. Однако при выезде на берег, по какой-то причине не сработала межосевая блокировка. без нее выехать на берег было очень тяжело. После того как она все-таки была включена, вездеход легко справился с препятствием. На первой и второй передачах легко проходятся любые условия трассы. максимальная же скорость вездехода на пятой передаче по ровной поверхности равна 35 километрам в час.

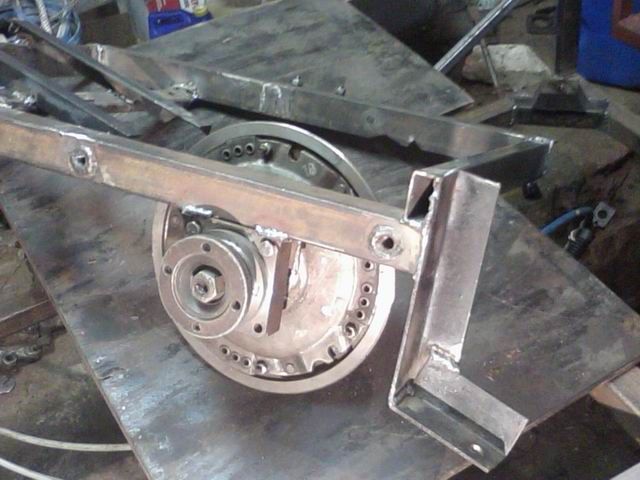

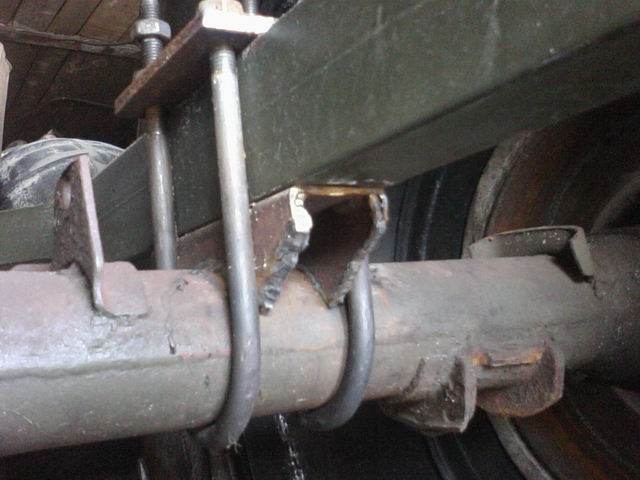

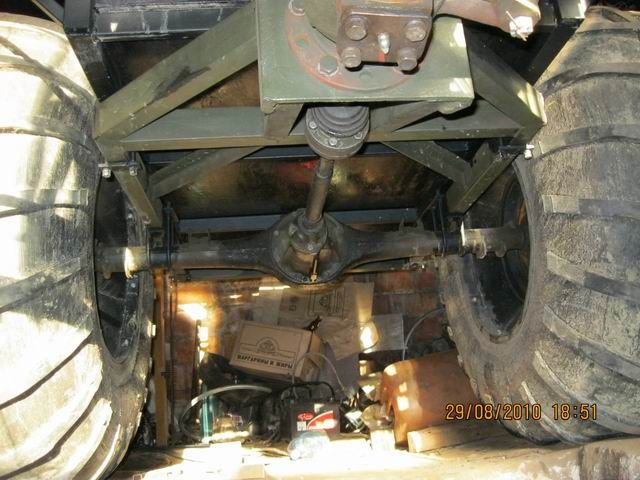

Были произведены работы по задней раме, в частности она была укреплена в креплениях моста.

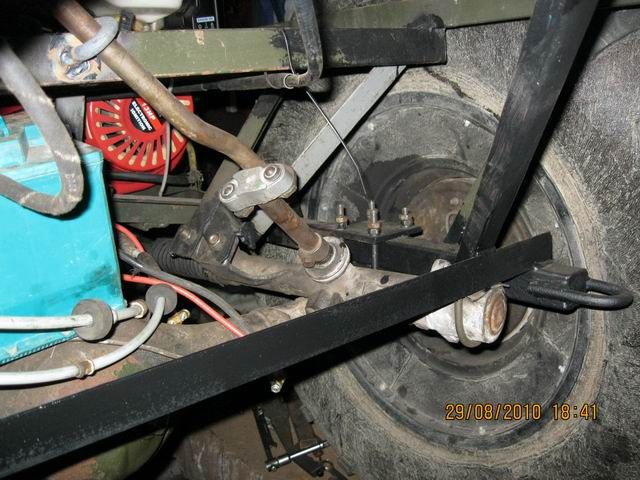

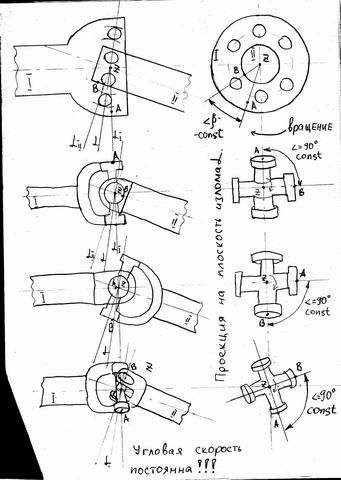

Касательно рулевого управления вездехода:

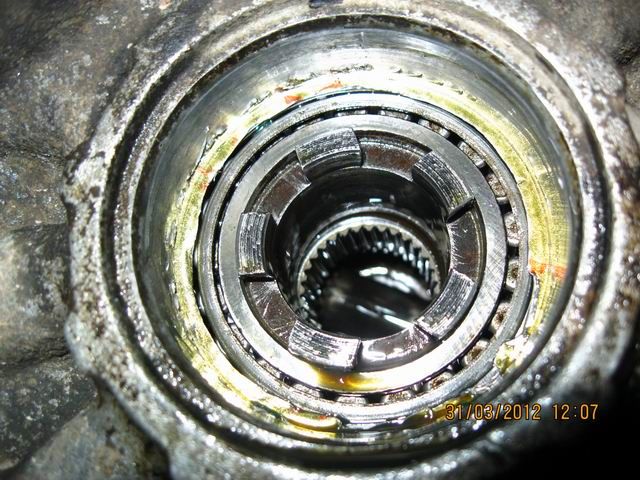

Для того, чтобы разобраться почему не включилась блокировка дифференциала, автор решил разобрать коробку и провести ее техническое обслуживание:

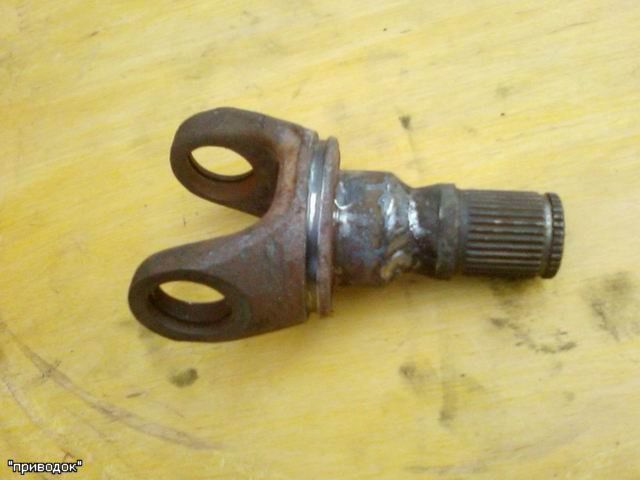

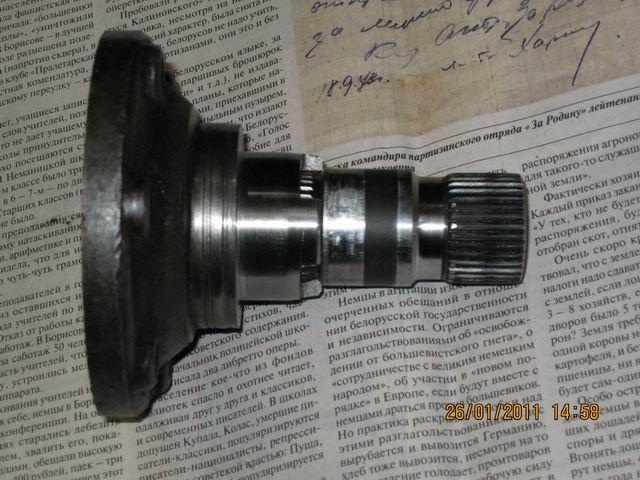

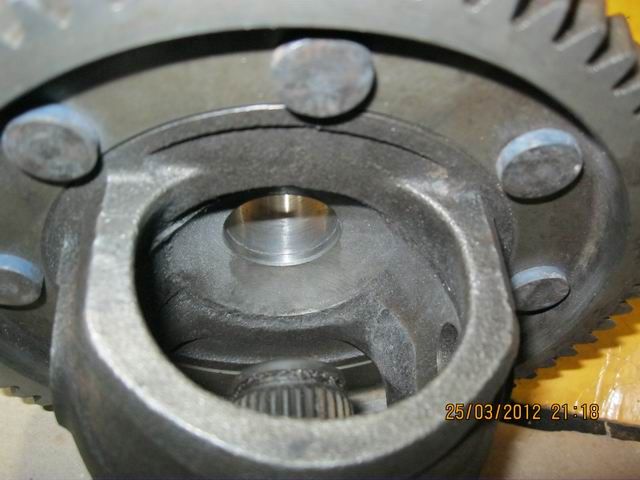

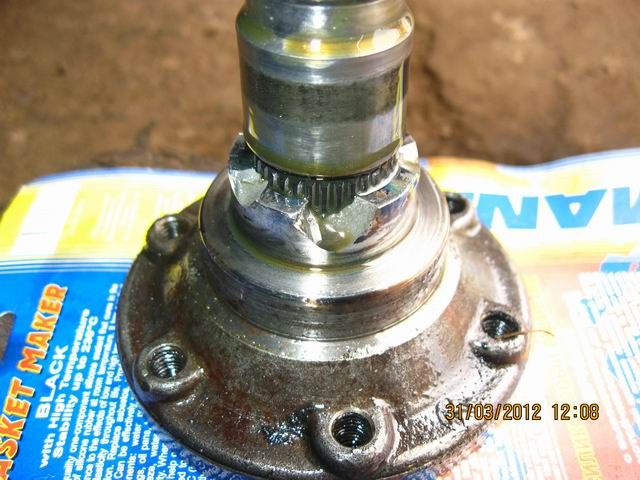

После этого автор решил модернизировать систему, были нарезаны три зуба на корпусе дифференциала и фланце. Фланец же был проточен под сальник. Вал был укорочен и обточен. благодаря тому, что зубов 3 на фланце, то их легко обрабатывать так, чтобы края пересекались в центре, и их не будет выворачивать и разгибать, то есть конструкция получится более прочной:

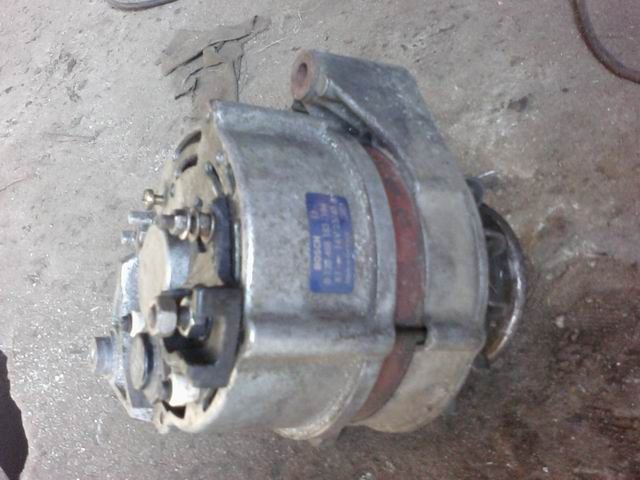

Был установлен генератор 14В 65А:

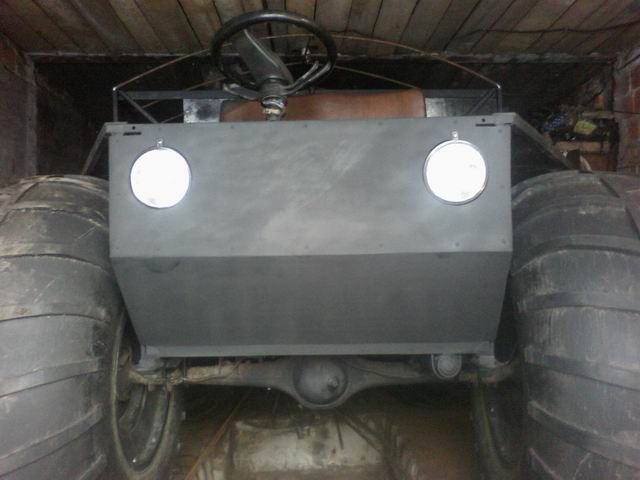

Начались работы по обшивке вездехода:
Более подробно о конструкции межосевой блокировки:
Вездеход активно эксплуатируется. даже с сильным перегрузом до 620 килограмм, вездеход исправно тащит вес и преодолевает преграды.
Видео испытаний вездехода:
