Как сделать кольцевую лампу самостоятельно

Делаем кольцевой свет часть 1.

Давно хотел сделать себе кольцевой свет. Но желание лепить на картонку светодиодную ленту как то не было. Да и цены на Алике как то не особо радуют.

Как сделать кольцевую лампу самостоятельно

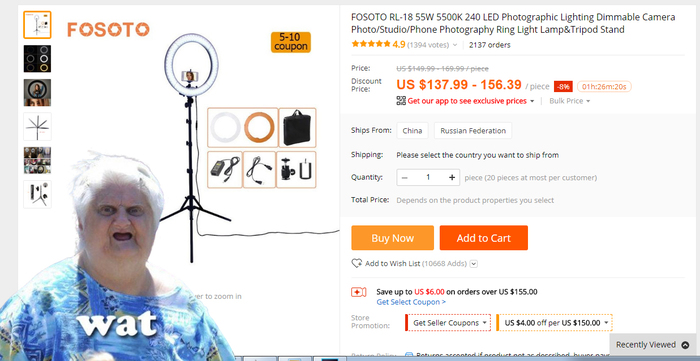

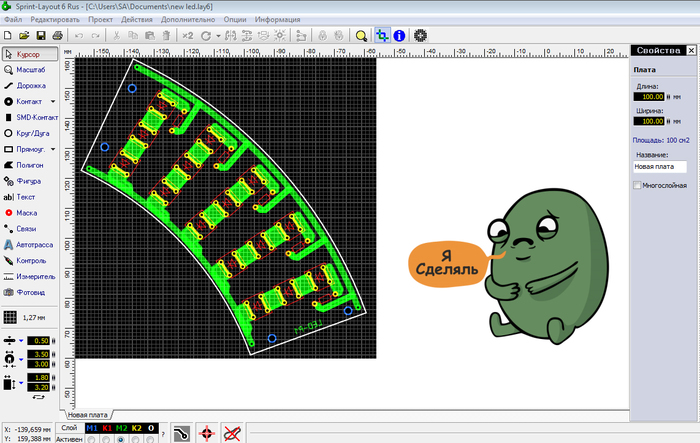

Ну и решение было принято хочешь дешево делай сам! Начать решил платы, накидал в sprint layout платку. Круг будет состоять из 8 таких плат. На которые будет установлено 120 светодиодов типа пиранья, в секции по 3 шт. через сопротивление 120 Ом., так как питать все это дело я собираюсь от 12 Вольт.

Как сделать кольцевую лампу самостоятельно

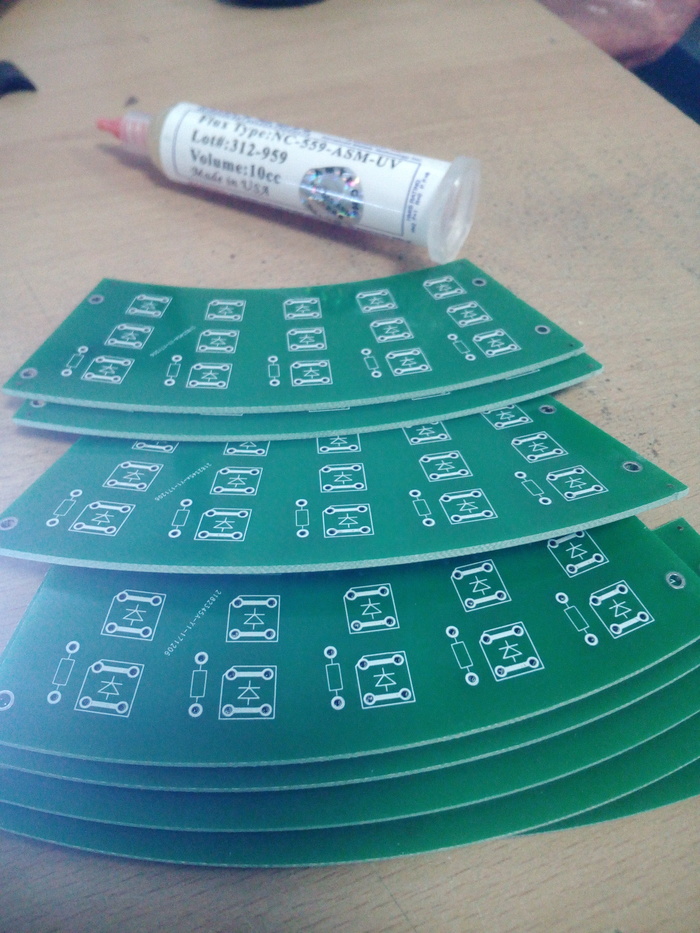

Круг состоит из 8 плат, потому что на заводе где я заказывал платки шла акция 100*100мм платы по цене 2$ вместе с доставкой) так что мой внутренний еврей хихикал и потирал ручки в предвкушении шикарной экономии текстолита. В течении 3-х недель я ждал платки от братьев Китайцев. Когда забрал платки мой внутренний Перфекционист ликовал.

Как сделать кольцевую лампу самостоятельно

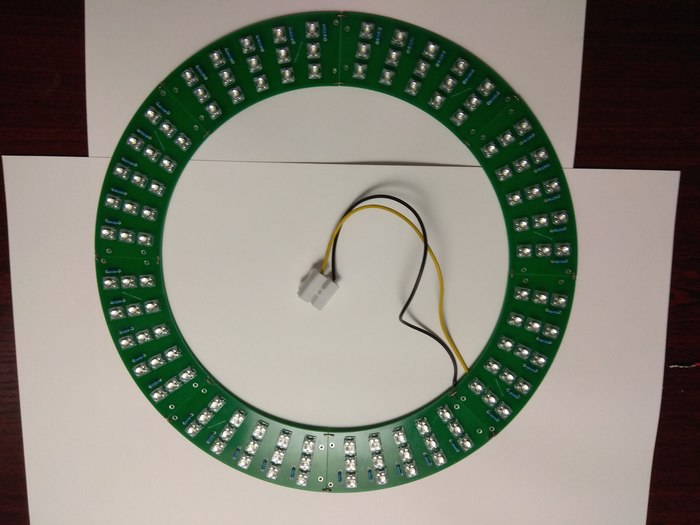

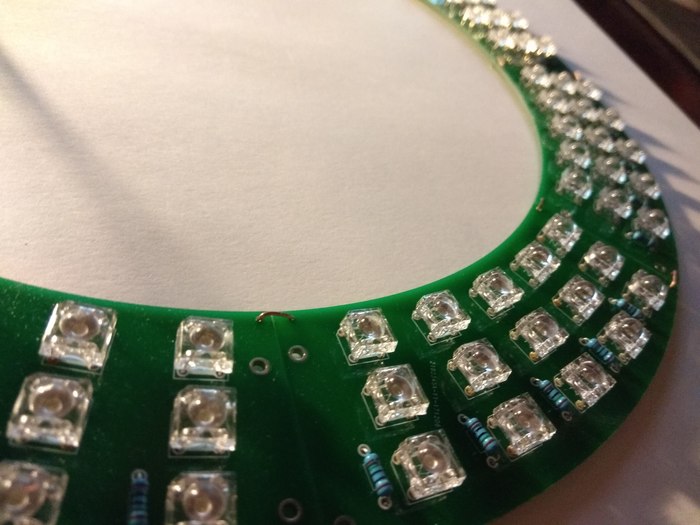

После того как все спаялось. И соединилось в круг настало время снова утешить своего Перфекциониста )))

Как сделать кольцевую лампу самостоятельно

Как сделать кольцевую лампу самостоятельно

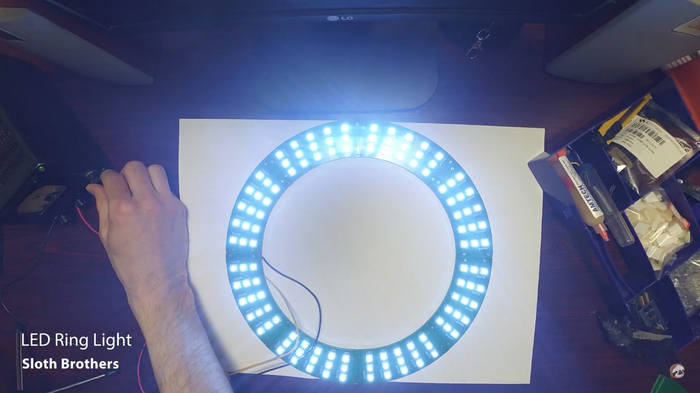

Вот так светит. Пока только на столе еще не придумал как сделать корпус.

Как сделать кольцевую лампу самостоятельно

Дубликаты не найдены

Вырежут 5-6 колец, склеишь. Поверх широкое кольцо из пластика закажи там же, и вот тебе готовый корпус. Можно из фанеры кольца, но вес будет сильно больше

Вот я тоже думал, бублик заказать у них а фильтры с Китая заказать.

Ну да получается они делают бублик с стеклом матовым или какое есть у них, а еще есть пленки фильтры они типо для софтбоксов что бы разные цвета делать

Сколько у тебя все это вышло по цене?

Ну и совет, как можно улучшить сию вундервафлю: можно ставить поочередно теплые и холодые лампочки. В этом случае ты сможешь делать разный по температуре свет, а это бывает очень нужно.

Ну примерно вышло 10-15$ не больше. Да насчет комбинирования светодиодов тоже думал, хочу эту сделать. А софтбокс сам тоже делать уже на SMD с такой фичей.

Вот я кстати думал над линзами, у меня есть пара штук от 50 Вт прожектора. Надо попробовать с ними какой свет будет.

Да обычно просто берут уже готовый фонарь, поднимают его мощность и делают ему регулировку. Вряд ли ты с нуля соберешь такую штуку.

Ну в принципе как вариант, можно и так попробовать.

Любые удобные для Вас, можно вообще купить лед ленту и просто полосами наклеить

Ну это скорее называется «делать было нечего». Реальные такие лампы имеют мощь ватт 40 и выше. То есть реально после такой зайчиков будешь ловить как от Солнца.

IMHO гораздо интереснее эффект если обычной мощной лампой осветить зеркало или отражатель из фольги, а уже зеркалом осветить по площади. Тогда можно добиться, чтобы свет в глаза не лупил.

Я потестил для моей Xiaomi Yi вроде нормально светит. Я же не про фотограф, мне так видео в гаражике записать или еще где заснять. Поэтому и размер маленький всего 30 см и светодиоды бюджетные все вышло в баксов 10-15 не более.

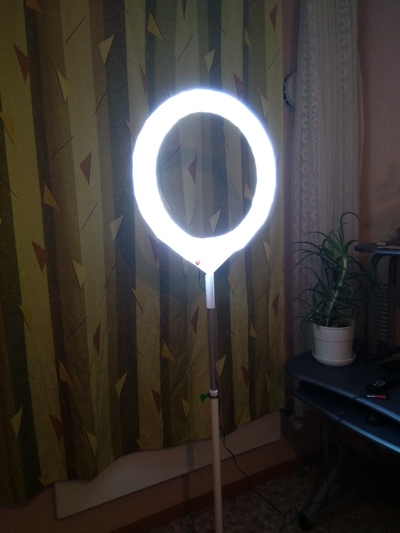

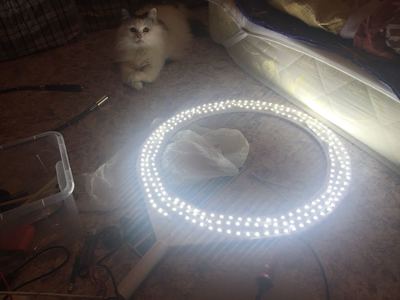

Тоже делал кольцевую лампу, но конечно намного более простую, по сравнению с вашей) с задачей справляется хорошо

Как сделать кольцевую лампу самостоятельно

Как сделать кольцевую лампу самостоятельно

Ну тоже клево. И кот помогает поди))

Металлизация ставится в программе) хоть она и не нужна была))

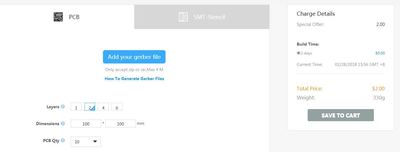

«акция 100*100мм платы по цене 2$ вместе с доставкой» если это то что я думаю, то для всех кто первый раз заказывает так) а потом уже доставка считается)

На ютюбе в описании видео есть. Тут еще за рекламу забанят )

Доставка бесплатно было на момент заказа. И сейчас вроде тоже, если буду заказывать отпишусь мб они отменяют.

Как сделать кольцевую лампу самостоятельно

Там они пытаются впарить тебе DHL, просто меняешь на обычную почту и все.

Чувааааааак! Сделай как у Тони Старка в Железном человке! Сердцевину запили внутрь!

Это бы вышло тогда сердце халк бастера))) по размеру

можно я на тебя молиться буду?) ну хотя бы чуть чуть) а то простите онанировать на мужика как то не в моем стиле..

я сам диииико долго хотел сделть такую же тему, но через онлайн сервис разводки текстала, а он с непрямыми формами слал на. и тут вижу тебя. Ты-бох)

Я вот как-то задумался о том, чтобы сделать похожую штуку для девушки, но не столько как свет, а как зеркало с подсветкой. Если зеркало с обратной стороны приклеить проблем не составит, то у человека не шарящего в пайке и схемах возникает вопрос как все это запитать от пальчиковых батареек и как все это аккуратно спрятать сзади..

Все зависит от размеров зеркала. И какого количества светодиодов которые ты хочешь использовать.

подскажи, как отрисовывал плату подобную? ибо ни в sprint’e ни на сайте не обнаружил возможности отрисовать изогнутую плату. да и гугл чет молчит..

Смотря что требуется, если у Вас что то по типу моего то надо использовать функцию «Каскад/По кругу» это русской версии Спринта. Так выставляется радиус, и количество элементов.

Подскажите кто-нибудь. хочу себе сделать светодиодную панель на потолок вместо люстры. Подскажите из чего можно сделать матовый рассеиватель чтобы прикрыть светодиоды. Видал такие панели в магазинах, но их габариты мне не подходят, а вот тот пластик или стекло подошло бы мне. Хотелось бы доступный материал и небольшим куском, чтобы не покупать здоровенный лист.

Акрил и матовая пленка на али есть, или в городе поищите у тех кто рекламой занимается.

В миллиметрах все было.

А можно ссылку на китайцев, а то в Москве нынче дороговато выходит делать партии((

Там в описании на ютюбе ссылка) незнаю тут еще за рекламу забанят )

Сделать из меди радиатор, все диоды в одну цепочку, БП на 40+ вольт для светодиодов (с ограничением по току).

ElectroDroid умеет. Хотя там расчет довольно простой, нужно получить определенный ток через цепочку диодов с учетом падения напряжения на одном диоде.

А в предложенном варианте считать вообще не нужно, все диоды собираются в одну последовательную цепь, роль резистора берет на себя блок питания (для светодиодов он должен стабилизировать ток, а не напряжение).

На сайте паяльник есть калькулятор расчета сопротивления для светодиодов. Насчет матового стекла, ищите акрил молочный или матовый

Ну это было бы круто )

Как сделать кольцевую лампу самостоятельно

LED Home 2.0

Как сделать кольцевую лампу самостоятельно

Итак, снова начнем сначала.

1. Небольшая квартира усеяная светодиодными лентами

2. Умный дом под управлением Home Assistant

4. Hyperion на отдельной Pi Zero W

В квартире предусмотренно 2 режима работы подсветки:

1. Разложение физическое, для употребления спиртных напитков в приятной компании (Работает подсветка кухни, барной стойки, дивана, тумбы, колонок, телевизора и лампа Гайвера)

2. Разложение моральное, для бессмысленного потребления контента ютуба (работает подсветка телека, тумбы, колонок, в цветных сетах диван)

Переключаются они в зависимости от приложения, выбранного на Apple TV.

— Кинопоиск, включается режим кино. Hyperion подсветка телевизора и ее зеркальное отражение снизу. Вся подсветка за диваном отключается, чтоб не отражаться в экране, на ресивере включается режим объемного звука

— Ютуб- просто отключается подсветка барной и кухни, остается тот цветовой сет, что и был или Hyperion. Звук определяется так же как в музыке.

Как сделать кольцевую лампу самостоятельно

Теперь кубик. Перечислю его функции

вернуть настройки по-умолчанию, если уже включена

(После броска кубик переходит в режим «управления подсветкой» на 10 секунд)

2. СДЕЛАТЬ СЛАЙД ПО СТОЛУ

Следующий цвет подсветки

(кубик переходит в режим «управления подсветкой» на 10 секунд)

3. ОПРОКИНУТЬ НА 90°

Включить Hyperion подсветку на телевизоре и под ним

Если подсветка уже включена, то таким образом включается/отключается зона кухни

В «режиме подсветки» возврат предыдущего цвета

4. ПОКРУТИТЬ ПО/ПРОТИВ ЧСОВОЙ СТРЕЛКИ

В «режиме подсветки» яркость

5. 2 РАЗА УДАРИТЬ ПО СТОЛУ

Выключить свет/включить в гостиной, если выключен

Если включена подсветка, выключить телек, но музыка остается

6. ПЕРЕВЕРНУТЬ НА 180°

Включить/выключить ресивер вместе с телеком и Apple TV

Спокойной ночи/Доброе утро

Ну и на последом парочка видосов с работой

Засветов в реальности нет, это старенький iPhone 7 не справляется. В реальности очень сильно погружает в происходящее на экране и отвлечься уже не так просто.

PS Подвинул колонки, чтоб не раздражать перфекционистов и бью их дверью балкона теперь каждый раз)

Как сделать кольцевую лампу самостоятельно

Аквариумный LED свет на Arduino своими руками

Бюджет самого светильника не более 30 долларов, в основе светодная матрица на 100Ватт, и вокруг нее 6х3Вт красные 660нм, 2х5Вт Sunlike китайские ( рекомендую), и 1 х 3Вт Grow противно розовый светодиод, общая мощность 130Вт, но я ограничил ее на уровне 100Вт.

Инновационной фишкой является алгоритм ЭКО когда по истечении определенного времени ( у меня 4 часа) светильник следит за движением в комнате и если никого нет в течение 5 минут, плавно снижает мощность до 10Вт, благодаря чему фактически свет может без передозировки света работать по 16-20 часов.

Ссылки со схемами и прошивкой пока нет, устройство на уровне прототипа, но вы можете спрашивать если что непонятно и в общем, импровизируйте)

Как сделать кольцевую лампу самостоятельно

Умная тумба

Как сделать кольцевую лампу самостоятельно

Привет, пикабушники. Это моя первая статья в которой хочу похвастаться своей тумбой под домашнюю технику. Похвастаться и попросить совета.

Не хотелось прятать технику никуда, а скорее подчеркнуть ее эстетику. Поэтому в Икее была куплена такая тумба только с черным стеклом

Как сделать кольцевую лампу самостоятельно

Внутри тумбы наклеил светодиодную ленту с контроллером Magic Home. С его помощью можно управлять цветом и эффектами ленты по Wi-Fi со смартфона.

Но эстетика эстетикой, а там стоит сервер умного дома, ресивер, и Apple TV. И все это дело в закрытой тумбе. Использовать ee в качестве плиты в планах не было, поэтому купил два 120х кулера на Алишке, естественно тоже с подсветкой. Даже в голове не укладывается как можно поставить кулеры без светодиодов.

Как сделать кольцевую лампу самостоятельно

Учитывая, что умный дом есть, преступлением было бы не автоматизировать их запуск по температуре самой малинки. А тут как раз и модуль Sonoff лишний. Он и будет принимать команды от умного дома когда надо включиться, а когда выключиться. Все, что касается переменного тока для меня не понятно от слова совсем, поэтому, чтоб точно не косякнуть нигде, был создан такой монстр. Просмейся, напиши гневный комментарий, я это заслужил, знаю.

Как сделать кольцевую лампу самостоятельно

Появились еще кусок ленты, который тоже был задействован в подсветке сзади и под колонками, чтоб создать парящий эффект. Просто подпоялся к уже стоящему блоку питания и контроллеру. Запас у блока питания есть.

Как сделать кольцевую лампу самостоятельно

Мне все мало было и мне захотелось поменять верхнюю ленту на адресную. Это чтоб огонёчки не просто горели, но еще и бегали… Что? Сколько мне лет? Отстань.

Как сделать кольцевую лампу самостоятельно

То что происходит за тумбой, уже не спасти.

Как сделать кольцевую лампу самостоятельно

Но спереди проводов торчать не должно, поэтому я заказал специальные стяжки для кабелей с Али. Если бы я надевал эту оплётку до коронавируса, я бы подумал что это я порчу наслал, такими буями я крыл всех китайцев. Самый неудобный механизм, который только можно было придумать. Советовать не буду никому. Но конечный результат мне нравится

Как сделать кольцевую лампу самостоятельно

Еще в планах поменять подсветку на кулерах на адресную, подключить это все дело к аудио сигналу и заставить красиво дружно плясать под музыку, потому что… потому что кризис среднего возраста, вот почему!))) Придумать как уменьшить количество пыли и кошачьих волос, засасываемых из-за кулеров.

Буду благодарен советам)

P.S. Пока писал статью, меня, блин, осенило, что все горячие устройства у меня в одной части тумбы, а холодные в другой)) надо, наверное, переставить. Но для этого снова придется столкнуться с чудом китайского кабель-менеджмента. Пожалуй подожду вторую волну карантина.

Как сделать кольцевую лампу самостоятельно

Как сделать кольцевую лампу самостоятельно

Как сделать кольцевую лампу самостоятельно

Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике

Как сделать кольцевую лампу самостоятельно

Исторически так сложилось, что в моем загородном доме все освещение сделано с помощью светодиодных ламп мощностью 10-11, а в последнее время и 12-13 вт с цоколем Е27. Лампы накаливания на площадь 200 м2 тратили бы слишком много электроэнергии, что не вписывалось бы в концепцию моего энергоэффективного дома с приличным утеплением, твердотопливным дровяным котлом, бесперебойником на автомобильных аккумуляторах и рекуператором. Люминесцентные «энергосберегайки» я невзлюбил с первого взгляда — они часто перегорают, не имеют той энергоэффективности что светодиодные, хрупкие, токсичные при случайном разбивании, мерцают и имеют неприятный спектр.

Покупать дорогие светодиодные лампы лучшего качества или подешевле с сомнительным качеством? Я решил что буду покупать дешевые, по цене до 120 рублей за штуку, что с учетом периодических скидок в сетевых магазинах типа Леруа Мерлен вполне реально, а при заявленном сроке службы и энергоэффективности выглядит неплохим выбором. За несколько лет чего я только не перепробовал — всякие Космос, Camelion, Фотон, Bellight, Эра, Wolta и т.п… Из последних покупок — 13 ваттные лампы Norma стандартного размера по приемлемой цене 100 с небольшим рублей.

Как сделать кольцевую лампу самостоятельно

Лампа действительно яркая, инструментальных замеров я не проводил, но визуально светит ярче чем 11 и 12 ваттки того же и аналогичных производителей.

Как сделать кольцевую лампу самостоятельно

25000 часов работы? Ха-ха. Грубо говоря 3 года непрерывной работы? Ни одна лампа у меня столько не светила, перегорают раньше, как ни крути.

Как сделать кольцевую лампу самостоятельно

3 года гарантии, но 27 лет работы при условии использования 2.5 часа в сутки? Ха-ха-ха. Больше похоже на 3 года работы при использовании 2.5 часа в сутки, если усреднить те сроки службы, на которых перегорали мои лампы, купленные до этого.

Итак, мы имеем достаточно большой ассортимент неплохих по соотношению цена-яркость недорогих светодиодных ламп среднего качества, которые, к сожалению, склонны внезапно перегорать задолго до заявленного конца срока службы. Почему бы не попробовать продлить их жизнь несложным ремонтом?

Как сделать кольцевую лампу самостоятельно

Светодиодная лампа устроена довольно просто. Корпус, состоящий из цоколя, теплоотводящего радиатора в средней части и матового рассеивателя, драйвер (плата с микросхемой, диодным мостиком и несколькими конденсаторами) для обеспечения стабильных параметров питания светодиодов и плата со светодиодами.

Чтобы добраться до внутренностей лампы, нам нужно тонким ножом пройтись по щели между плафоном-рассеивателем и средней частью корпуса лампы, они соединены чем-то типа герметика, который легко разрезать и, поддев плафон кончиком ножа, вытащить его из защелок средней части корпуса. Обратная сборка лампы производится простым защелкиванием плафона на свое место, при необходимости промазав место контакта силиконовым герметиком.

Как сделать кольцевую лампу самостоятельно

Если хочется оценить состояние конденсаторов, трансформатора и микросхемы драйвера — аналогичным способом подрезаем и поддеваем плату со светодиодами и отделяем ее от средней части корпуса

Как сделать кольцевую лампу самостоятельно

Причин, по которым светодиодная лампа может перестать гореть, может быть несколько. Это может быть вспухание или короткое замыкание в одном из конденсаторов, перегорание микросхемы на драйвере, потеря контакта драйвера с цоколем (с удивлением обнаружил в лампочке Wolta драйвер не припаянный к цоколю, а опирающийся на него ножками-контактами). Наиболее частой причиной выхода лампочки из строя является перегорание одного из светодиодов на плате.

Ремонт в случае вспухания и выхода из строя конденсаторов, микросхемы, диодного мостика и т.п. я рассматривать не буду, т.к. данная статья посвящена простому двухминутному ремонту лампочки, доступному каждому, кто умеет держать в руках паяльник.

Ремонт, связанный с большими трудозатратами по выпаиванию, тестированию, покупке и замене радиодеталей, представляется мне нецелесообразным по соотношению потраченное время/сэкономленные деньги.

Светодиоды на плате соединены последовательно — по одному или блоками из 2-4 штук. В случае если в блоке один светодиод, как в лампочках стандартного типоразмера, при его перегорании размыкается вся цепь и остальные светодиоды перестают гореть т.к. через них перестает проходить электрический ток.

Как сделать кольцевую лампу самостоятельно

Перегоревший светодиод чаще всего можно определить визуально — он раскрошился или имеет черную точку или потемнение.

Итак, чтобы заставить светодиоды гореть, нам нужно восстановить цепь. Можно пойти по сложному пути — заказать светодиоды такого же номинала по напряжению и силе тока, или использовать как донор одну из лампочек такого же типа — отпаять от нее светодиоды, припаять к ремонтируемой лампе взамен испорченного, но мы уже решили, что наш способ ремонта — для тех, кто не имеет особых навыков работы с мелкими радиодеталями и не сможет воспользоваться столом для нагрева или феном для выпаивания светодиодов с лампы-донора и тем более не сможет припаять микродеталь миллиметрового размера аккуратно на плату при том, что контакты находятся в труднодоступном месте.

Значит нам остается восстановить цепь закорачиванием испорченного светодиода.

Выкрашиваем его отверткой, шилом или ножом, оголяем контакты, капаем на них флюсом — паяльной кислотой, канифолью и т.п. и наносим сверху капельку припоя, который соединит эти контакты и восстановит целостность цепи.

Выполнение этой процедуры займет не больше времени, чем прочитать ее описание.

Есть ли недостатки у данного метода? Очевидно, есть. Например, если у нас в цепи было 18 светодиодов напряжением 9 вольт (суммарное напряжение 162 вольта), то теперь в цепи у нас 17 светодиодов, и на каждый приходится уже не 9, а 9.53 вольта, что, конечно, заставит их гореть немного ярче, но и сократит срок их службы.

Тем не менее, если вы не эксперт в пайке и электронике и не сможете легко найти или выпаять из лампы-донора светодиод на замену сгоревшему, то и такой способ ремонта лампочки можно считать целесообразным, ведь альтернативой обычно является выбрасывание этой лампы. Не думаю что имеет большой смысл везти ее менять по гарантии, т.к. потраченное на это время вряд ли окупит стоимость лампы.

Видео с примером ремонта светодиодной лампочки Camelion:
