Размеры полурам д×ш×в: передняя 1500×790×330мм, задняя 1200×790×330мм. Двс Лифан 18.5л.с. электрозапуском с катушкой 18А покупал в магазине автозапчастей на «горской», по предоплате ждал недели три, мосты ваз пч 4.1 брал на разборе, полностью разбиралось все, менял сразу все манжеты и подшипники на полуосях, кстати в подшипники сразу набил смазки по полной, люфты и зубья редукторов были в норме, кпп09- тоже разбиралось менялись синхроны, шестерни первой и второй передачи, а также сальники, диф заварил чтоб вращение было постоянное на оба моста, т.к. кпп ещё выполняет роль раздатки, сделал выходы с кпп на карданы «поженил» внутренние гранаты с фланцами хвостовиков редукторов, благо токарный есть на работе, также на нем делал «имитатор коленвала» для автомобильного сцепления, фотографий только не сохранилось, выжим сцепления гидравлика, карданы сделаны из вазовских частей, задний кардан- нива усиленный обрезался под нужный размер, сапуны мостов и кпп выведены вверх по резиновым трубкам, узел перелома уаз, задний кузов поднимается- для удобства обслуживания кардана, тормоза только на переднем мосту дисковые от ваз09, педали с грузовика иномарки, в качестве обшивки использовал влагостойкую ламинированную фанеру 6мм, заклепки нержавейка, все железо покрыто краской 3в1.

Самодельный вездеход переломка. Подробный обзор


Как сделать кунг на каракат

Как сделать болотоход каракат своими руками

Вездеход из мотоблока

Полноприводный каракат «Чертёнок»

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для

Простой каракат 4×4 «logza»

Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до

Каракат из Смоленской обл. Ярцево

Вездеход имеет полный привод и раму конструкции переломного типа основанную на поворотном кулаке от уаза. Передний мост вездехода снабжен автоматической неполной блокировкой заводского производства,

Рейтинг: рейтинга нет

Трёхколёсный каракат «боник»

Такой трехколесный каракат собрал Степан из Красноярска. Вездеход собирался из подручных материалов и изначально не планировался как сложный проект, но в последствии с ним был произведен ряд

Легкий трехколесный каракат

Автор уже около двух лет занимается изготовлением легких трехколесных каракатов. Изначально автор собирался сделать трехколесный мопед повышенной проходимости, но затем решил делать на продажу и

4-х колёсный Каракат Пневматик из Урала

Многие любят заниматься рыбалкой, а некоторые еще и строительством вездеходов. Выдалась короткая зима и ребята не могли проехать на своем уже построенном вездеходе по льду, так как этот вездеход

Трехколесный каракат на двигателе от СЗД

Каракаты очень распространены среди населения нашей страны и вопреки мнению о том, что трехколесные вездеходы во всех смыслах уступают четырехколесным, активно строятся самодельщиками ввиду простоты

Полноприводный вездеход-каракат, легкий и проходимый

Встречает новенький, легкий, полно приводной каракат с двигателем и редуктором от СЗД. В нем использованы мосты от москвича М-412, рулевое М-41, а в качестве колес – потроха от ВИ-3 с грунтозацепами

Как сделать кунг на каракат

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Плавающий вездеход своими руками. Установка двигателя на раму


Как сделать кунг на каракат

Вездеходы на шинах низкого давления

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

Инструменты

Пошаговые фото сборки вездехода своими руками.Как сделать кунг на каракат

Как сделать кунг на каракатРама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Как сделать кунг на каракатЗадняя часть рамы.Как сделать кунг на каракат Как сделать кунг на каракатМесто крепления моста к раме. Как сделать кунг на каракатПримерка моста. Как сделать кунг на каракатКолесные диски установлены на ступицы моста. Как сделать кунг на каракатКППКак сделать кунг на каракат Как сделать кунг на каракатДве полурамы соединены между собой поворотным кулаком от переднего моста УАЗ.Как сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатТормозная система. Как сделать кунг на каракатУкорачивание карданных валов вездехода.Как сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатПоворотный кулак УАЗКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатОбратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Как сделать кунг на каракатСоединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Как сделать кунг на каракатУстановлен двигатель от автомобиля ОКА 0,7 л 33 л/сКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатУгол поворота одной части рамы относительно другой.Как сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатИзготовление колесных дисков вездехода. Как сделать кунг на каракатОбод.Как сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатОбдирка шин.Как сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатОбратите ВНИМАНИЕ! Сосок камеры надежно защищен! Как сделать кунг на каракатУстановлено рулевое управление и панель приборов.Как сделать кунг на каракат Как сделать кунг на каракатИзготовление кузова и кунга вездехода.Как сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатОблегченная кабина отделывается поликарбонатом. Как сделать кунг на каракатОблицовка листовым алюминием. Как сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатДвигатель и подключение электропроводки.Как сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракатКак сделать кунг на каракат Как сделать кунг на каракатВидео с испытаний вездехода.

Источник

Каракат своими руками, как сделать болотоход, схемы, чертежи — MTZ-80.ru

Каракат своими руками

Как сделать кунг на каракат

Основная особенность этого болотохода — надежность конструкции. При изготовлении я исходил из наличия серийных узлов, которые выпускает наша промышленность. В качестве двигателя вездехода использовал имеющийся — от ИЖ-Планета. Установил на него воздушное принудительное охлаждение от мотоколяски СЗД в народе «Инвалидка».

Коленвал оставил родной планетовский, т.к. посадочное место под генератор у СЗД не подходит, нужен поменьше. Катушку зажигания на болотоход установил от ИЖ на 6 Вт (фото 1).

Мостом вездехода послужил задний мост от автомобиля «Ока» (фото 2).

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3). Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала (фото 4).

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

Узел состоит:
✔ из диска сцепления от «Оки»,
✔ крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником,
✔ листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней,
✔ пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки» (фото 5).

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6).

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7).

Каракат получился легкий и с хорошей проходимостью!

Каракат своими руками, как сделать болотоход, схемы, чертежи — MTZ-80.ru

Сообщение Asterix » 02 мар 2013, 22:14

Предлагаю различные варианты кит-комплектов для самостоятельной сборки вездехода-переломки модели «Бобик»

1) Рама

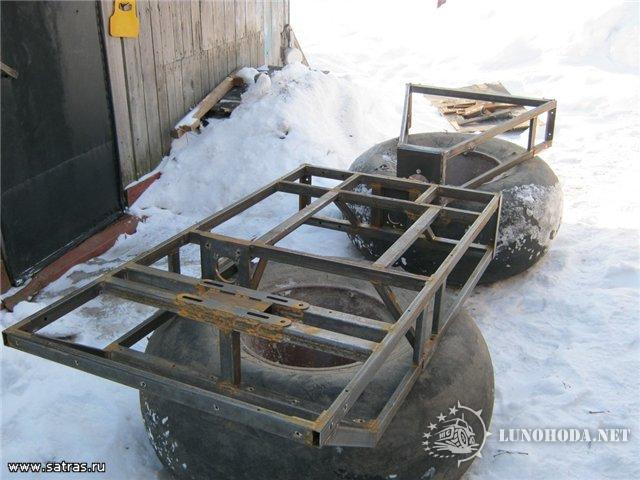

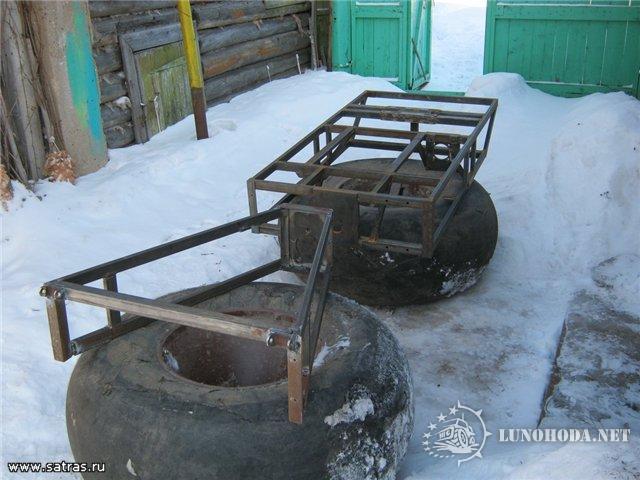

Рама представляет собой пространственную сварную конструкцию из профильных труб 40*20*2, 40*40*2 и 25*25*2. На раме имеются все отверстия и крепления для последующей установки узлов и агрегатов.

Как сделать кунг на каракат

Как сделать кунг на каракат

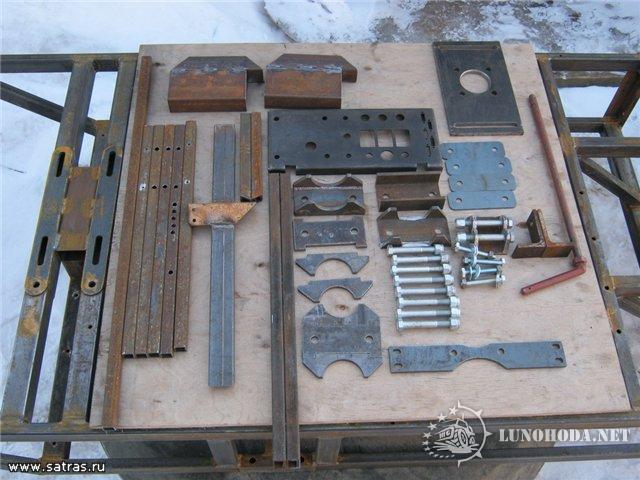

В комплекте с рамой идут:
— вертикальные и горизонтальные стойки перегородки моторного отсека;
— вертикальные и горизонтальные стойки панели управления (к ней же прикручивается рулевая колонка (отверстия под три вида колонок));
— стойка натяжного ролика ремённого сцепления;
— крепления мостов с болтами (крепления двух видов под 4 варианта мостов);
— подвижная плита цепного редуктора с болтами (под ступицу Ваз);
— поперечина под суппорт Ваз-2108 для трансмиссионного тормоза;
— заготовка под педаль «газа»;
— крепления для кузова.

Как сделать кунг на каракат

Из-за того, что к передней полураме не приварены вертикальные стойки моторной перегородки, стойки панели управления и подножки, объём рамы уменьшается более чем в два раза. В следствии чего, цена за доставку рамы при помощи транспортной компании уменьшается так же в более чем два раза.
Приварить же стойки по схеме, прилагаемой к кит-комплекту — дело одного часа.

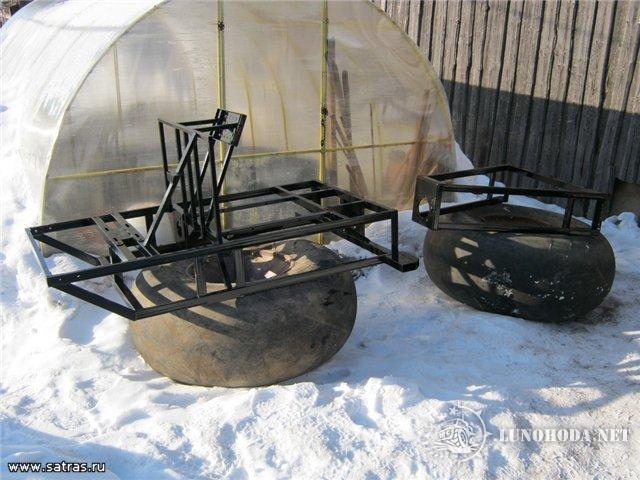

После приваривания всех элементов, грунтования и покраски, рама приобретёт такой вид:

Как сделать кунг на каракат

2) Токарка

Под «токаркой» подразумеваются детали, для изготовления которых требуются различные станки.

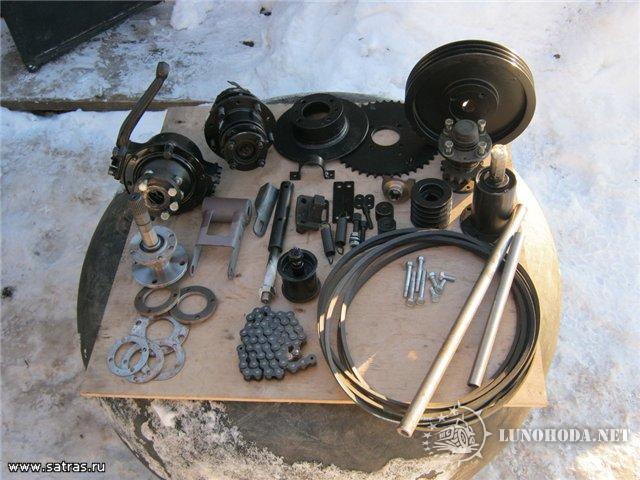

В комплект входят:
— корпус поворотного кулака УАЗ в сборе (на подшипниковых шкворнях);
— цапфа и ступица УАЗ в сборе;
— «потроха» поворотного кулака на основе ШРУСа УАЗ типа «Бирфильд» (с двумя вариантами фланцев: под кардан УАЗ (мосты УАЗ, Волга, Москвич) и под кардан ВАЗ);
— первичный вал цепного редуктора со ступицей в сборе (звезда Z13 или Z15 на выбор);
— ведомая звезда цепного редуктора (Z41 или Z43 на выбор);
— приводная цепь с замком (шаг 19,05 мм, плюс запасная цепь);
— тормозной диск Ваз-классика (диаметр уменьшен с 250 до 230 мм);
— ведущий и ведомый шкивы с двумя комплектами ремней;
— натяжной ролик ремённого сцепления с рычагами и осью качания рычагов;
— опора ведомого шкива в сборе;
— вилка карданного вала Ваз-классика (проточена под сальник вторичного вала КПП Ваз-классика);
— мелочёвка: крепёж, пружины натяжного ролика, переходные и регулировочные шайбы и т.п.

Как сделать кунг на каракат

3) Добавка до полного комплекта

Для того, чтобы собрать шасси вездехода «Бобик», нужно добавить (найти, купить, выменять) следующее:
— двигатель-станционарник на 11-15 л.с. — Хонду серии GX или любой другой из её многочисленных клонов;
— КПП Ваз-классика;
— карданный вал Ваз-классика;
— два задних моста Москвич, Ваз, Уаз или Волга (теоретически можно и другие);
— два карданных вала Уаз (для мостов Москвич, Волга и Уаз) или два карданных вала от Ваз-2121 «Нива» (для мостов Ваз);
— шины: ободрыши, заводские пневматики или камеры, диаметром от 900 до 1400 мм;
— колёсные диски под выбранные мосты;
— детали рулевого управления: рулевая колонка (Ваз-классика, Москвич 2141 или Ока), рулевой кардан (Ваз-классика и Ока с небольшими переделками или М-2141 без переделок), рулевая рейка М-2141, рулевая тяга УАЗ (поперечная или продольная от УАЗ-469) с рулевыми наконечниками;
— детали тормозной системы: суппорт Ваз-2108, магистраль Ваз, главный цилиндр сцепления Газель (либо главные цилиндры сцепления Уаз или Ваз с подключением к тормозной магистрали через штуцер-переходник);
— педальный узел Ваз-классика;
— мелочёвка: тросики газа УАЗ (можно и другие), тросик воздушной заслонки УАЗ, лист железа, алюминия или пластмассы толщиной 1,5-2 мм для перегородки моторного отсека (размер 790*460 мм), лист железа, алюминия, пластмассы или фанеры для пола (размер 880*840 мм), водительское сиденье (установить можно любое) и т.п.

Так же нужны будут набор автоинструмента, бытовой сварочный аппарат (варящий электродами на 2 или 2,5 мм), дрель, болгарка, компрессор и краскопульт.

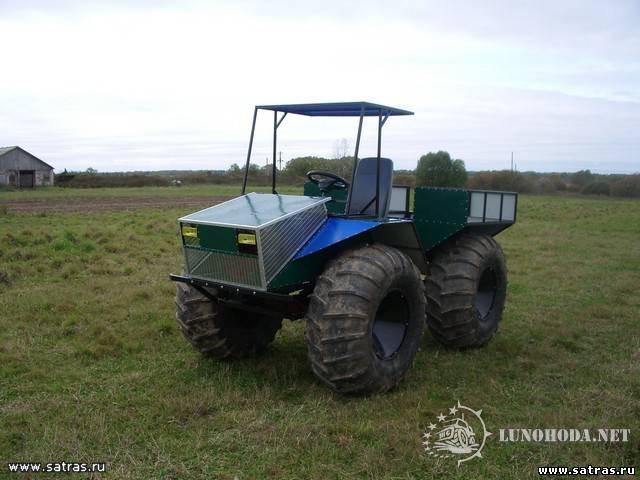

В итоге должно получится что-то вроде этого:

Как сделать кунг на каракат

Как сделать кунг на каракат

4) Цены

«Рама»:
— с не приваренной перегородкой моторного отсека — 70 т.р.;
— с приваренной перегородкой моторного отсека — 70 т.р. (но сумма за доставку такой рамы сильно возрастёт);
— подготовка, грунтовка и окраска рамы — по 5 т.р. за операцию.

«Токарка»:
— с частичным применением б/у деталей (корпус поворотного кулака, цапфа, ступица поворотного кулака и ступица первичного вала цепного редуктора, всё остальное новое) — 40 т.р.;
— полностью новые детали — 50 т.р.

«Добавка»:
— сумма будет зависеть от конкретного набора деталей. Это может быть пара болтов, а может быть полный комплект, плюс каркасы крыльев, капота, кузова и кабины с приложением материала для их обшивки. Пишите в личку или звоните — обсудим.

Тел. +7 (9IO) 8Ч6-23-29 (Павел)

Полноприводный каракат «Чертёнок»

Как сделать кунг на каракат

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для экономии средств, чтобы вездеход был бюджетным. Вездеход строился автором вместе с отцом, который занимался всеми сварочными работами.

Материалы и агрегаты использованные для постройки этого вездехода:
1) мосты от автомобиля москвич 412
2) двигатель СЗД с принудительным воздушным охлаждением
3) поворотный кулак от Уаза
4) реверс редуктор от СЗД
5) дополнительный цепной редуктор
6) рулевое управление от м-41
7) колеса ви-3 облегченные
8) профильная труба
9) ступица от ваз 2108

Рассмотрим более подробно этапы строительства и основные узлы вездехода.

Для начала были сварены две полурамы размером 1600 на 700 из профильной трубы. мосты вездехода были установлены посередине. А так же был сделан узел перелома рам из поворотного кулака УАЗ по схеме Uvat.

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Дальше началась разметка основных элементов и их компоновки в вездеходе. В частности автор решил посмотреть куда лучше установить подрамник двигателя.

Одновременно с этим продолжались работы над отдельными конструкциями вездехода. был изготовлен карданный вал, который передает вращение от редуктора к ступице ваз 2108, а затем через звездочку на карданный вал моста москвича.

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Основные токарные работы были выполнены по заказу специалистом этого дела.

Ниже видно как соединяется ступица с хвостовиком москвича.

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Затем была установлена рулевая рейка от м-41. Рейка была установлена по схеме Uvat:

Как сделать кунг на каракат

Как сделать кунг на каракат

Тут показано каким образом была сращена рулевая тяга от Уаза и м-41:

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Дальше автор решил заняться следующими работами: создание каркаса рамы и установка крыши вездехода, необходимо заблокировать дифференциал в редукторе вездехода, заняться обшивкой машины.

Редуктора в мостах москвича были перевернуты, а так же был установлен редуктор от СЗД.

Как и собирался автор приступил к разборке редуктора вездехода:

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

Как сделать кунг на каракат

После того, как редуктор был разобран, автор заварил в нем дифференциал и приступил к сборке с последующей установкой на свое место в конструкции вездехода.

После того как были доделаны два передних колеса вездехода, автор решил установить крышу:

Как сделать кунг на каракат

На задних частях использовался профиль размером 40 на 25 толщиной 2 мм. причем на последнем верхнем профиле был сделан распил, для того, чтобы была возможность одеть кольцо. На передних двух колесах нижний профиль такого же размера 40 на 25 и толщиной 2 мм, а верхний 30 на 30 мм. Создание передних проходило гораздо проще и колесо одевалось легко, в отличии от конструкции задних колес.

После завершения основных работ по трансмиссии вездехода, автор приступил к полевым испытаниям машины. после первых испытаний были выявлены некоторые недоработки конструкции вездехода. В частности они заключались в некорректной работе сцепления вездехода, а так же переключении передач. Поэтому автор занялся доработкой передачи от двигателя к коробке переключения передач и сцеплением. Для этого был заменен родной мотоциклетный трос сцепления, так как он выжимал слишком жестко, что не давало плавности переключения передач. Так же на вездеход была установлена выхлопная труба, дабы снизить шум машины.

Как сделать кунг на каракат

В итоге получился вот такой вездеход, дальше планируется установка лобового стекла и фар:

Как сделать кунг на каракат

Как сделать кунг на каракат

За время эксплуатации вездехода поломок не происходило, были мелкие недочеты в виде оставшихся проблем со сцеплением, а так же оторвало выхлопную трубу из-за сорванной резьбы. Но автор не хочет зашивать переднюю раму оцинковкой по причине того. что в случае непредвиденной серьезной поломки доступ к деталям будет весьма ограничен.

В целом же вездеход проявил себя отлично, мощности двигателя вполне достаточно. минимальная скорость равна 3-5 километрам в час, а максимальная до 15 километров в час. Возможно стоит увеличить максимальную скорость, но автор считает что тяга куда важнее для вездехода. Клиренс равен 42 сантиметрам, чего вполне достаточно, чтобы не наезжать на бревна и пеньки по лесным дорогам. Высота кунга равна 2350 мм, а кабины вездехода 225 сантиметров.

Фотографии готового вездехода:

Как сделать кунг на каракат

Как сделать кунг на каракат

Видео с вездеходом:

Автор вездехода: Владимир Николаевич с ником «Вованчик» на луноходах из города Санкт-Петербург.
Источник

Болотоход своими руками для поездок на рыбалку: процесс изготовления от А до Я (видео + 110 фото)

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

Как сделать кунг на каракат

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Как сделать кунг на каракат

Краткое содержимое обзора:

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

Как сделать кунг на каракат

Как сделать кунг на каракат

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Как сделать кунг на каракат

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Как сделать кунг на каракат

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Как сделать кунг на каракат

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

Как сделать кунг на каракат

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Как сделать кунг на каракат

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

Как сделать кунг на каракат

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.
