Как сделать стедикам для камеры

Как работают стабилизаторы для камеры

Стабилизаторы для камеры — это довольно внушительный класс устройств, которые различаются по назначению и техническим характеристикам. Информации по этому оборудованию в Интернете совсем мало, поэтому мы расскажем, как именно работают современные фотостабилизаторы и в каких ситуациях нельзя обойтись без такого оборудования.

Для чего нужны стабилизаторы для камеры

Стабилизаторы для камеры предназначены для компенсирования движений камеры во время съемки фото и видео. Цель — получить ровное и стабилизированное видео или чёткое фото, без смазанных деталей и «шевеленки». Стабилизаторы одинаково нужны как зеркалкам, так и видеокамерам — такое оборудование незаменимо в фото- и видеосъемке.

Стабилизаторами пользуются профессиональные операторы, которые, в основном, работают в «динамике», другими словами — снимают активные и динамичные сцены, например — с «проводкой». У профессиональных кинематографистов есть свои собственные наработки в области стабилизации изображения.

Самые известные из них — механический стабилизатор «стедикам», а также электронный «гимбал», который измеряет положение камеры и при необходимости регулирует его с помощью двигателей. Гимбал не компенсирует дрожание, возникающее от движений оператора, а стедикам способен на это, поэтому в последнее время профессиональные операторы используют гибридные системы, объединяющие плюсы гимбала и стедикама. Однако такие системы отличаются высокими ценами, которые составляют десятки тысяч долларов. В качестве примера гибридной системы можно привести ARRI Trinity.

В случае фотосъемки стабилизатор способен полностью заменить штатив, так как его эффективность ничуть не ниже. Стабилизатор для фототехники незаменим при фотосъемке в условиях плохого освещения: в недостаточно освещенных сценах можно получать «фото с рук», которые по качеству не будут уступать штативной съемке. Стабилизатор для зеркалки позволяет получать чёткие и резкие фото даже на длинных выдержках. Отлично работает с телеобъективами, позволяя получать резкие снимки даже на больших фокусных расстояниях.

Можно также добавить в комплект монопод. Если установить на него стабилизатор, получится длинный рычаг, что создает необычные эффекты с «проводкой» и расширяет возможности съемки.

Благодаря этим качествам стабилизаторы популярны у блогеров, любителей спорта и активного отдыха, путешественников, а также у фотографов, увлекающихся наблюдениями за дикой природой.

Механические и электронные стабилизаторы — в чем разница

Механические и электронные устройства отличаются друг от друга своим устройством. Механические стабилизаторы удерживают плавность кадра благодаря креплению, которое подвешивается на сложной системе шарниров. Шарниры взаимодействуют друг с другом и эффективно компенсируют любые дрожания и смещения подвеса по двум и более осям.

У них конструктивно отсутствует батарея, поэтому с механическим стабилизатором можно работать длительное время, тогда как работа с электронным стабилизатором ограничена зарядом батареи. Более того, в механических стедикамах практически нечему ломаться, поэтому они выгодно отличаются от электронных стабилизаторов своей надежностью.

Механические стабилизаторы необходимо подстраивать под каждую камеру. Регулировать баланс придется после каждой установки камеры и объектива, даже если вы снимете фотоаппарат только для того, чтобы извлечь карту памяти.

Камера с механическим стедикамом полностью под контролем оператора, он может задавать подходящие скорость и характер движения без необходимости включать режимы в смартфоне или через элементы управления. Однако это оборачивается и в минус. Работать с механическим стабилизатором сложнее: на качество съемки может повлиять внезапный порыв ветра или неловкое движение оператора, а если придется перевернуть стедикам, то камера также перевернется и съемка может продолжиться уже вверх ногами. Электронный стабилизатор автоматически удержит камеру в правильной ориентации.

Впрочем, сторонники механических стабилизаторов отмечают, что в кадрах, снятых на этих устройствах, больше жизни, а съемки на камеру, закрепленную на электронном стабилизаторе, создают впечатление излишней «сглаженности», как в компьютерной игре. Кроме того, в ходе съемки надо учитывать скорость работы моторов электронного стабилизатора. Особенно это важно на спортивных мероприятиях, когда нужно успеть заснять все достижения спортсмена, однако камера может не успевать за движением объекта. Для съемки спортивных мероприятий подходит стабилизатор DJI Ronin-S, в котором хорошо отрегулирован спортивный режим.

Вести съемку с механическим стедикамом из машины или в ограниченном пространстве не слишком удобно. В этом случае лучше отдать предпочтение электронному стабилизатору. Электронные стабилизаторы могут работать в самых трудных или ограниченных условиях съемки. Они определяют положение устройства в пространстве за счёт гироскопов. В свою очередь, двигатель и сервоприводы мгновенно компенсируют перемещения подвеса в пространстве. Благодаря этому, электронные стабилизаторы позволяют получать максимально качественную картинку при съемке с рук. Кроме того, по сравнению с механическими стабилизаторами, они обычно имеют меньший вес, что позволяет фотографу меньше уставать при их использовании. Следует отметить, что механические стабилизаторы занимают обе руки в то время, как электронный стабилизатор высвобождает вторую руку.

Какие движения компенсирует стабилизатор

Современный стабилизатор может компенсировать движения по двум или трём осям. Лучше выбирать стабилизаторы с трехосевым механизмом — они позволяют получать максимально плавные видео и чёткие фотографии, поскольку более эффективно компенсируют дрожание рук оператора во время съемки по всем плоскостям: вверх/вниз, вправо/влево и горизонтальные вращения.

В электронных стабилизаторах особенно важно настроить баланс по всем осям, иначе нагрузка возрастет и моторы некоторых моделей будут греться или вибрировать. И, как результат, батарея разрядится быстрее, а в самых сложных случаях моторы и вовсе могут отказать.

Балансировку рекомендуют начинать с горизонтальной оси. Затем удобно отрегулировать вертикальную ось и ось поворота, после чего можно приступить к настройке оси панорамирования. После первой регулировки рекомендуется повторно проверить настройки всех осей. Желательно, чтобы на осях были блокираторы. Они помогут быстрее настроить баланс и позволят зафиксировать оси в правильном положении.

Внешний вид

Стабилизатор может выглядеть по-разному. Обычно это вытянутая штанга, которая на верхнем конце имеет контактную площадку, предназначенную для крепления зеркалки. Внизу штанги имеется удобный хват для удерживания устройства рукой. Профессиональные модели могут иметь двойную ручку — такие устройства гораздо удобнее и позволяют работать без дискомфорта продолжительное время. В верхней части стабилизатора располагается экран и органы управления — это может быть колесо, джойстик или кнопочная панель управления. С их помощью настроить камеру можно за считанные минуты.

Гироскопы

В основе стабилизатора лежат гироскопы. Самый простой пример механического гироскопа — игрушка-юла. Вращение позволяет объекту сохранять стабильность в окружающем пространстве. Механический гироскоп работает аналогичным образом. В таком виде его можно встретить, например, на лодках.

В системах стабилизации используются гораздо более сложные электромеханические гироскопы. Они представляют из себя микросхемы со встроенными датчиками инерции, которые преобразовывают механические перемещения сенсора в электрические импульсы. Именно при помощи датчиков устройство определяет своё положение в пространстве.

В настоящее время в стабилизаторах для фототехники используется система силовой стабилизации, которая построена на основе двухстепенных гироскопов. Компенсация движений подвеса достигается за счет совместной работы гироскопа и двигателя разгрузки.

Менее распространены стабилизаторы, в основе которых лежит индикаторная и индикаторно-силовая системы стабилизации. В первом случае используются трехстепенные гироскопы (один гироскоп стабилизирует две оси). Во втором случае — двухстепенные гироскопы (для каждой оси требуется один гироскоп).

Сервоприводы

Все стабилизаторы комплектуются сервоприводами. Без сервоприводов было бы невозможно движение элементов подвеса. Сервопривод представляет собой следящий привод, который автоматически корректирует свое положение. Сервопривод состоит из следующих элементов:

Выглядит сервопривод так:

Коррекция состояния достигается за счёт ООС — отрицательной обратной связи. Если в системе задействована ООС, то сигнал на выходе будет менять сигнал на входе. При этом изменение сигнала на входе будет противодействовать первоначальному изменению. Чтобы лучше понимать принцип работы ООС можно представить устройство обычного сливного бачка: по мере повышения уровня воды всплывает поплавок, после чего доступ воды ограничивается.

Двигатель

Высокопроизводительные трехосевые подвесы для зеркалок используют мощные бесщеточные двигатели с высоким крутящим моментом. Только такие двигатели могут гарантировать мгновенное реагирование стабилизатора на изменяющееся положение подвеса в пространстве.

В последние годы размеры мотора изменились в меньшую сторону, при этом мощность их не уменьшилась, а, напротив, выросла. Поэтому, подбирая электронный стабилизатор, обращайте внимание и на год выпуска. Выбирая между моделью текущего года и версией двух- или трехлетней давности, отдавайте предпочтение последним моделям, чтобы выиграть в компактности, мощности и времени отклика.

Питание

Стабилизатор может иметь как встроенный, так и съемный аккумулятор. В версиях со съемными аккумуляторами можно своевременно заменить севшую батарею на запасную и продолжить работу. Профессиональные модели стабилизаторов чаще всего оснащаются встроенными аккумуляторами, которые позволяют использовать подвес без подзарядки в течение продолжительного времени.

Максимальный вес и размеры

Одна из главных характеристик любого стабилизатора — это допустимая нагрузка. Именно от этого показателя зависит, насколько тяжелую зеркалку сможет удерживать стабилизатор и насколько эффективно он будет компенсировать движения во время съемки.

При выборе стабилизатора обращаем внимание на класс устройства: для экшн-камер, смартфонов или зеркалок. В первых двух случаях подвес будет работать только со смартфонами и легкими экшн-камерами. Стабилизаторы не позволяют установить полноценную зеркалку не только из-за большого веса фотоаппарата, но и потому, что на контактной площадке отсутствует соответствующее крепление.

Стабилизаторы для смартфонов можно калибровать посредством мобильного приложения. Подключение часто осуществляется через Bluetooth, а видео- и фотосъемку можно начать нажатием на кнопку. Зачастую стабилизаторы могут автоматически разворачивать смартфон вертикально/горизонтально. Некоторые из них снабжены беспроводной зарядкой, что продлевает время работы. При покупке следует обращать внимание на возможность вращения смартфона по вертикальной оси — из-за небольших размеров стабилизатора оно может быть ограничено. Кроме того, на некоторые стабилизаторы не получится установить смартфон с дополнительными объективами для съемки.

Стабилизаторы для экшн-камер имеют небольшой вес и часто комплектуются моноподами, увеличивающими длину стабилизатора. Другая разновидность таких стабилизаторов дает возможность установить экшн-камеру на шлем или другую поверхность, однако держать их в руках будет неудобно из-за отсутствия ручки.

При выборе стабилизатора для камеры учитываем рабочий вес техники (не забываем аксессуары — дополнительный свет, объективы, фильтры, аккумуляторы). Кроме того, при покупке стабилизатора надо обратить внимание на его конструкцию и размеры. Некоторые модели стабилизаторов не предусматривают использование, например, длиннофокусных объективов. И наоборот, если вы покупаете стабилизатор для компактного фотоаппарата, можно не переплачивать за массивные модели стабилизаторов. Если вы часто меняете камеры во время съемки, оцените посадочную площадку стабилизатора: будет ли удобна смена камеры, предусмотрен ли быстрый съем, позволяет ли конструкция переставить камеру на другой стабилизатор или монопод.

Тип подключения

Современные стабилизаторы могут быть как беспроводными, так и проводными. Последние уже отходят на второй план и встречаются гораздо реже. Беспроводные стабилизаторы могут подключаться к зеркалке, например, по Wi-Fi или Bluetooth. Реклама говорит, что это гораздо удобнее, однако в реальных условиях тип подключения не играет первостепенного значения: во время съемки камера и стабилизатор всегда работают в качестве единого узла: расстояние между зеркалкой и подвесом минимальное.

Заключение

Провести качественную фото- и видеосъемку без стабилизаторов крайне затруднительно. Работать со штатива можно, но большинство сцен снимается именно в динамике. В таких условиях стабилизатору просто нет равных.

Для живости в кадре и динамичности сцен выбирайте механический стабилизатор. Если вам нужна стабильная картинка или у вас маловато опыта, а хочется получить кадры на уровне профессионального оператора — предпочтение следует отдать электронному стабилизатору.

Если вы еще задумываетесь, стоит ли покупать такое устройство, посмотрите это видео:

Как мы видим, обычный стабилизатор и несложные приемы съемки (не говоря уже о профессиональных стабилизаторах, которые мы также упоминали сегодня) помогут даже на смартфон или недорогой фотоаппарат снять впечатляющее видео, которое по картинке максимально приближается к профессиональной операторской работе. Стабилизатор значительно расширит возможности съемки, предлагая большое количество вариантов: проводка, пролёт, панорамирование, наплыв, ролл, движение по радиусу или спирали и т. д. По сути, использование стабилизатора ограничено только фантазией оператора.

Источник

Стедикам своими руками / steadicam handmade

Как сделать стедикам своими руками?
Сборка электронного стедикама

Группа создана, для сбора полезной информации с разных источников, в целях создания своей системы стабилизации.

Чертежи и запчасти для электронного стедикама своими руками

Галя Трофимова запись закреплена

Оказываем услуги конструктора, технолога, инженера для производства.
Разработка под заказ чертежи и 3D модели, визуализация.

Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW:
— Оцифровка чертежей с бумажных носителей, фото, скана, из файлов (#pdf #jpeg #tiff #eps)
Показать полностью.
— Чертежи для станков #ЧПУ (#CNC), для лазерной резки, гибки, штамповки;
— Разработка деталировки изделий по фото, скану, эскизу.
— Разработка изделий из листового металла, развертка;
— Разработка изделий и конструкторов из фанеры;

3Д моделирование в САПР SolidWorks, Компас 3Д, Fusion 360
— #3D модели для станков #ЧПУ;
— 3Д модели под #3Дпечать на #3Дпринтер;
— Визуализация компьютерной графики;

Поему стоит вступить в нашу группу:
— Публикуем отборные чертежи и модели бесплатно;
— В группе нет рекламы и спама;

Контакты:
+375447005477 А1/Viber/WhatsApp/Telegram

Открыты к сотрудничеству, рассмотрим любые взаимовыгодные предложения.

Артем Иванов запись закреплена

Оказываем услуги конструктора, технолога, инженера для производства.
Разработка под заказ чертежи и 3D модели, визуализация.

Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW:
— Оцифровка чертежей с бумажных носителей, фото, скана, из файлов (#pdf #jpeg #tiff #eps)
Показать полностью.
— Чертежи для станков #ЧПУ (#CNC), для лазерной резки, гибки, штамповки;
— Разработка деталировки изделий по фото, скану, эскизу.
— Разработка изделий из листового металла, развертка;
— Разработка изделий и конструкторов из фанеры;

3Д моделирование в САПР SolidWorks, Компас 3Д, Fusion 360
— #3D модели для станков #ЧПУ;
— 3Д модели под #3Дпечать на #3Дпринтер;
— Визуализация компьютерной графики;

Поему стоит вступить в нашу группу:
— Публикуем отборные чертежи и модели бесплатно;
— В группе нет рекламы и спама;

Контакты:
+375447005477 А1/Viber/WhatsApp/Telegram

Открыты к сотрудничеству, рассмотрим любые взаимовыгодные предложения.

Андрей Соколов запись закреплена

Кумуш Атамурадова запись закреплена

— Приглашаем компании и деловых людей к сотрудничеству в благотворительной сфере, приглашаем всех неравнодушных людей!

Помочь финансово можно :
— через нашу карту Сбербанк № 4276 0212 4289 8380 Александр Иванович Антоненко (директор, используется по Договору № 8 ).
Или через мобильный банк: +7(913)-274-89-39

— Вы можете перевести пожертвование на счет организации.
Для юр. лиц: Наименование банка: ПАО Сбербанк
БИК 040173604
ИНН получателя 2208056398
Расчетный счет 40702810902000020221
Корреспондентский счет 30101810200000000604
Наименование получателя ООО «АЛТАЙ»

— Вы можете помочь строительству базы для мало мобильной группы людей, строительными материалами
(Примем – кирпич, арматуру, плиты перекрытия, доску, фанеру, сетка-рабица, Профнастил / профлист, утеплитель, примем в дар любые строительные материалы. Можно б/у.

Источник

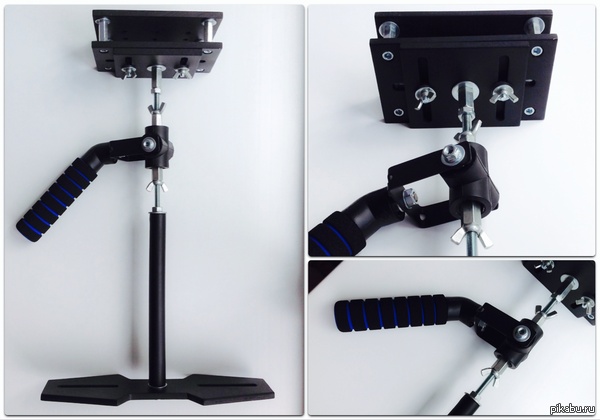

Самодельный стедикам

Дубликаты не найдены

Расстояние между площадкой и центром вращения слишком большое, площадку настраивать неудобно.

Камера обскура своими руками за одну минуту

Camera obscura (в переводе с латинского — тёмная комната) по сути то, с чего начиналась фотография. Это самое простое устройство, которое позволяет проецировать изображение окружающего мира на экран (на плёнку, на матрицу. ).

Несмотря на свою простоту, она всегда вызывает положительные эмоции, как у детей, так и у взрослых. А благодаря своей наглядности, помогает лучше понимать, как работает свет. Так что всем, кто занимается фотографией, очень рекомендую хотя бы раз попробовать такое сделать.

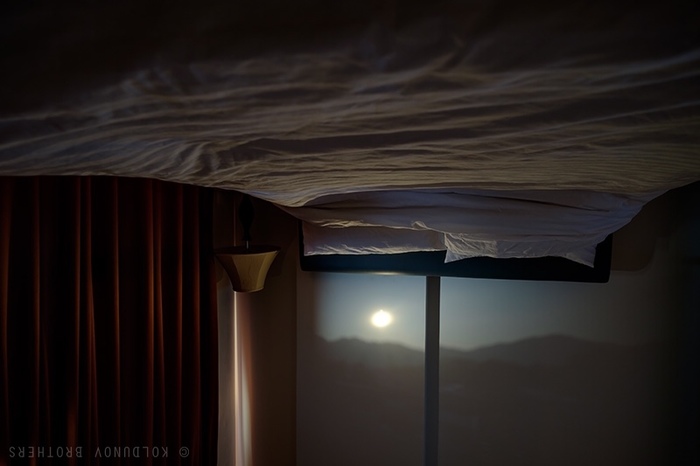

Сделать такое устройство можно за одну минуту, если у вас в комнате плотные шторы. Выглядит это примерно так (фото перевёрнуто, чтобы было понятно, что за окном).

По сути нам надо сделать тёмный ящик (тёмную комнату) и дырку, через которую в эту комнату будет поступать свет.

Возьмём рулон туалетной бумаги и засунем его в щель между шторами. Зафиксировать его можно заколкой для волос, прищепкой или любым другим удобным способом.

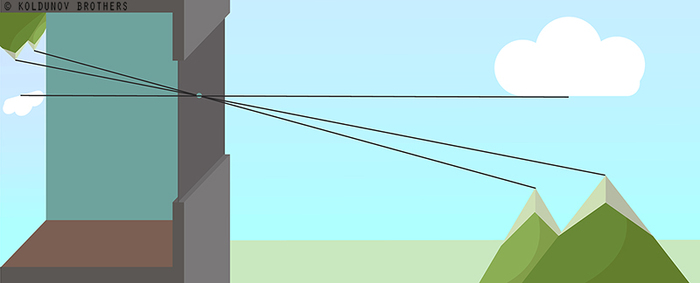

Всё, камера обскура готова. Свет проникает в комнату через маленькое отверстие (на нижнем фото его видно в правом верхнем углу) и проецирует на стене перевёрнутое изображение пейзажа за окном.

Важно, чтобы свет в комнату поступал только через одно отверстие, так изображение получится намного чётче и понятнее. Контуры не будут двоиться и троиться.

Само собой, солнце в кадре не является обязательным атрибутом сцены. Можно наблюдать изображение даже в пасмурную погоду. Фото перевёрнуто:

В качестве отверстия можно взять что угодно. Чем меньше будет отверстие, тем более резкой получится картинка на стене, но при этом изображение станет темнее.

На похожем принципе работают так называемые пинхол (pinhole) или стеноп камеры, где вместо объектива используется обычное отверстие малого размера. Размер можно подбирать опытным путём, но обычно он похож по размеру на булавочное отверстие, отсюда и английское название pinhole. Вы можете сделать такую камеру самостоятельно, склеив из бумаги (снимать придётся на плёнку) или просто использовав любую цифровую камеру со сменным объективом, подставляя вместо объектива заглушку с дыркой.

Для более наглядного представления, посмотрите короткое видео. Там есть забавный таймлапс, чтобы лучше представить себе, как это всё выглядит вживую.
