Как сделать стойки ваз разборными
Лада 2111 «1.6 атмосферный» › Бортжурнал › Восстановление опоры стойки на Ваз!
Продолжаем писать дельные и полезные вещи по ремонту автомобилей, которые экономят ваши кошельки, нервы, время, а главное тренирует ваши руки, чтобы они не переросли в другое место от куда надо)
Данный ремонт поможет даже владельцам иномарок, ведь они в первую очередь из-за дороговизны своих запчастей постоянно покупают на замену своих дорогих Вазовские. Если у вас разборная опора, а так же её можно сделать разборной с помощью болгарки, сварки и какой то матери, то вы пришли по адресу. Это не моя идея, это наш Русский пытливый ум как обойти систему делает чудеса …
И так … Все знают, что сейчас резина полное фуфло, экономят на всех этапах, видах и типах производства, из-за этого резина быстро трескается, съёживается, приходит в негодность одним словом. Опоры стойки так же не лишены этого, почему у нас и появляется этот не кому не приятный стук при каждой кочке. Но не всегда, а точнее в 80% случаях виноват не подшипник опоры, а сама резина демпфера. Которая съёживается, отбивается, теряет свою форму и начинается стук всей конструкции внутри опоры.
Первое решение рассказывается тут:
Но это решение с шайбой из металла считаю не сильно продуктивным, так как не у многих найдётся токарь, можно конечно и болгаркой вырезать её, но чисто сама конструкция из такой шайбы не очень функциональна априори, лучше подложить резиновые кольца, что увеличит упругость демпфера в разы, и даже при выработки не будет греметь как то кольцо из металла, а возможно прослужит даже больше новой опоры, таким способом мы уплотняем в разы демпфер, которому как правило уже и съёживаться то не куда, он уже это сделал раньше)
Способ №2, который мне на много больше понравился:
Я выбрал способ № 2, это отличный вариант сделать новую опору. таким методом можно восстановить практически любую опору, можно найти например подходящий демпфер в место старого, можно сварить новую опору, под подходящий демпфер от любого авто, собрать и ездить на любом авто, были бы руки и выдумка.
А вот так это сделал я:
Вырезаем из куска резины две шайбы, и подкладываем с верху и снизу демпфера, потом ставим крышку, стягиваем шпильки с гайками, и очень рекомендую прихватить строго перпендикулярно трём болтам, так же в трёх местах две половинки опоры вместе, так как они топорщатся, это происходит и с новыми опорами, таким образом будет на много плотней стянуты две половины опоры.
Лада 2110 FalcoN › Бортжурнал › Замена передних стоек и опорников
стойки — текут
опорники — стучат
шаровые — люфтуют
Стойки менять довольно дорогое удовольствие! И я решил сделать себе разборные стойки,
что бы менять только патроты=))) По моему мнению и лучше и дешевле.
Поскольку у меня до этого момента стояли неразборные стойки пришлось купить корпуса стоек.
Ценник получился вот такой:
Шаровые форвард — 500р
Опорники ss20 — 2600р
Проставки ss20 — 350р
Корпуса — 1000р
отбойники ss20 — 350р
Пыльники — 200р
Патроны KYB — 3600р
Итак время 15.00 я в гараже, надо все сделать до 18.00 и ехать забирать девушку с работы=)))
До этого менял всё всегда довольна таки быстро часа за два, думаю проблем не возникнет подвеску только осенью всю перебирал…
Итак всё сначало шло как по маслу, заехал с хорошим настроением в гараж матовую девятку выгнал StaFForda загнал на половину, чтобы в яму если что залезть можно было (плохое расположение ямы) включил маленький обогреватель около себя поставил машину на кирпичи спереди снял рулевой наконечник открутил гайки на развальных болтак сверху на стойке три открутил, Решил сначало стойки поменять Не напрягаясь вытащил нижний развальный болт, и приступил к верхнему болту не выкручивыется!Ударил, на месте!
И тут понеслась!
Вообщем я незнаю как и почему но этот верхний развальный болт прикипел не по детски!
Сначала я его жалел заливал вдшкой аккуратненько пытался выкрутить выбить через деревяшечку, но все мои старания были напрастно! Начал колотить по ниму молотком потом куалдочкой дальше куалдой! Пытавшись выкрутить сломал шляпку! Всё бесполезно!
Плюнул пошел делать другую сторону, а там та же история!
Вообщем время 18.00 я в отчаении, я один, болты сломаны но на месте, из гаража не уйти (машина на половину загнана и разобрана) не знаю что делать и как их выбить, все попытки напрастны, мазоли на руках сбиты. Звоню любимой — я не приеду, звоню знакомому мастеру — говорит снимай всё вместе со ступицей и куалдой выкалачивай, блин как я сниму яж один!(пытался тормоз трубой прижать плохо вышло) Звоню другу — тут проблема выручай!
Вообщем друг прям молоток! Мало того что приехал еще и болты развальные прихватил, а также слесаря с СТО!=)))
Время 2.00 гранату собрали стойки опорники шаровые всё поставили=)))
P.S хотел весь процесс по фоткать специально для драйва но было не до этого.
CashTrash › Блог › Замена передних стоек и опор ВАЗ 2109, 2113, 2114, 2115, 2110, 2112, Лада Калина, Гранта, Приора
Плавность и устойчивость автомобилю при движении придают стойки. Но все мы знаем что они не могут работать вечно. Рано или поздно их настигнет износ, и тогда на очередной кочке где-то на уровне копчика мы прочувствуем все неровности дороги. Но боятся этого не стоит, так как стойки можно заменить.
И сегодня в нашей статье вы подробно узнаете как это сделать. Для вашего же удобства я поделил её на две части. Сегодня мы поговорим о замене передних стоек.Что бы добраться до всех основных агрегатов подвески необходимо поддомкратить автомобиль и открутить переднее колесо.
Сразу за ступицей мы видим стойку, она закреплена кронштейном к поворотному кулаку. Её держат два болта. Верхний болт предназначен для регулировки, а нижний для фиксации.
Так же стойка крепится к рулевому наконечнику(шаровый шарнир рулевой тяги).
Откручиваем два болта, но при этом запоминаем как стоит регулировочный болт(болт с эксцентриковой шайбой), что бы потом поставить его так же.Кстати именно с ним у вас могут возникнуть проблемы, так что советую купить набор всех болтов.
Далее вытаскиваем шплинт и откручиваем гайку соединяющую стойку с рулевым наконечником.
Теперь нужно сорвать гайку со штока амортизатора. Для этого необходим специальный съемник(такой, как вы видите на фото ниже). С помощью него откручиваем гайку со штока, раскручиваем три гайки и снимаем стойку.
С помощью двух съёмников пружин, которые в любом автомагазине стоят не более 300 рублей, стягиваем пружину и откручиваем гайку со штока и снимаем опорный подшипник, вытаскиваем пружину и отбойник с пыльником(если у вас не повреждены отбойник и пыльник, менять необязательно).
Берем новую стойку и прокачиваем её двигая шток руками вверх-вниз до полного хода примерно 3 раза.
Вставляем отбойник в паз пыльника. Получившуюся конструкцию одеваем на шток стойки.
Далее одеваем пружину так, чтобы она вошла в предназначенный для неё паз у основания стойки. Кожух идущий сверху тоже имеет подобный паз, так что стоит это учитывать. На кожух одевается опорный подшипник, ограничитель хода сжатия и наживляется гайка.
Теперь можно снимать съемник пружин и ставить стойку на свое место. Все болты перед этим желательно смазать. Для удобства работы стойку желательно наживить тремя гайками сверху на стакан. Затем заводим кронштейн стойки в поворотный кулак и вставляем рулевой наконечник и затягиваем все гайки.
Процесс замены передней стойки на ваз 2109 сам по себе не сложен. Это может пройти очень гладко, а может и затянуться на пару часов из-за «прикипевшего болта. Советую срезать подобный болт сразу, сэкономите много времени.
Лада 2110 Monchicar › Бортжурнал › Делаем тихую и мягкую переднюю подвеску ВАЗ 2110.
1. Стойки
Причина замены передних стоек
Стойки у меня стояли СААЗ. Благополучно умерли в течение 2 лет. Вначале застучали, далее заклинила правая стойка.
Выбор стоек:
1. СААЗ 21100-2905402-03 Стойка правая 21100-2905403-03 Стойка левая
2. Картридж KYB 665503 – 2 шт + корпус стойки «Шток-авто» SA10-2905580-01 правый, SA10-2905581-01 левый + гайка корпуса стойки 2108-2905610 – 2 шт.
Стойки СААЗ в меру мягкие. Надежность данных стоек оставляет желать лучшего. Картриджи KYB очень мягкие и надежные, главное все правильно собрать.
Для сборки стойки нам потребуется:
1. Картридж KYB 665503 – 2 шт
2. Корпус стойки «Шток-авто» SA10-2905580-01 правый, SA10-2905581-01 левый.
3. Гайка корпуса стойки 2108-2905610 – 2 шт.
4. Ланта фум – 1 шт
5. Трансмисионное масло – 0,5 л
6. Фиксатор резьбы синий PERMATEX средней фиксации 10 мл.
Сборка стойки на основе картриджа KYB 665503
1. В пустой корпус стойки залить трансмиссионное масло ¼ (примерно 200 грамм) от общего объема. Это делается для дополнительного охлаждения картриджа.
2. Обмотать равномерно верх картриджа фум лентой, так что бы получилось равномерное кольцо.
Кольцо должно быть таким диаметром, что бы плотно (с легким сопротивлением) вошло в корпус стойки. Это делается для точного позиционирования стойки в центре картриджа.
3. Установить картридж в корпусе стойки.
4. Нанести синий фиксатор на резьбу гайки 2108-2905610.
5. Установить корпус стойки в тиски и зафиксировать.
6. Закрутить гайку в тисках спец ключем. (фото).
Стойки готовы!
Итог:
Если все правильно сделать, то стойка вам будет долго служить верой и правдой. У меня уже пошел 3 год без малейших нареканий. Подвеска стала тихая и очень мягкая. При переезде различных неровностей стойки все «съедают». Стуки пропали. Одни плюсы.
Если установить картридж без ленты фум и масла, то в скором времени при вывороте руля появится металлический щелчок. Это картридж начал болтаться внутри стойки.
На данный момент появилось много разных производителей стоек на наши автомобили. Положительные отзывы слышал о производителях Демфи и SACHS.
Пока меня полностью устраивает KYB.

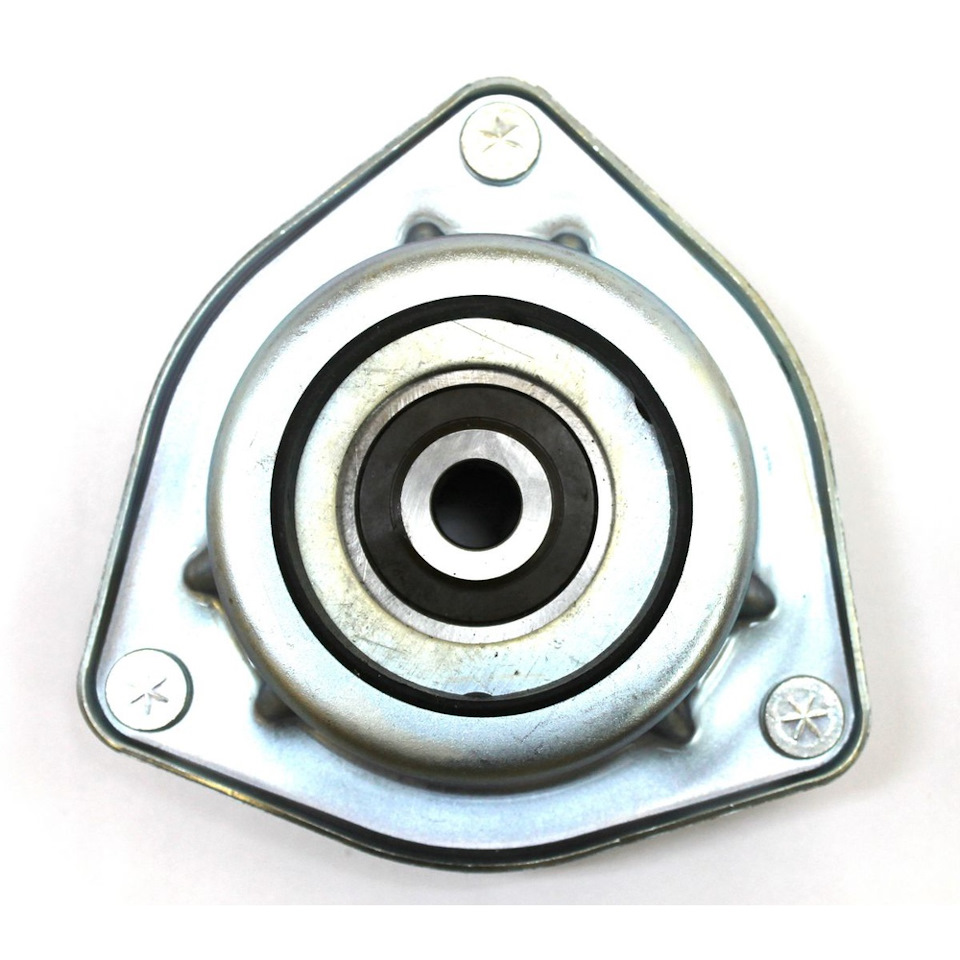

2. Опора верхняя стойки
Причина замены опоры
На мелких кочках и неровностях с опор шел глухой хлюпающий стук. При нажатии на машину стук четко исходил из опор.
Выбор опор:
Для эксперимента были выбраны опоры стоек:
1. АвтоВАЗ Артикул: 2110-2902820
2. MONROE MK192
3. Ассоми А110.2902.820-31
3. Резиновые саленблоки.
Подушка переднего шарнира 2108-¬2904050 – 2шт.
Шарнир нижнего рычага 2108-2904040 — 2 шт.
Шарнир растяжки задний 2108-2904046 – 4 шт.
Подушка штанги 2110-2906040 — 2 шт.
Стойка стабилиза¬тора 2110-2906050 – 2 шт.
Причина замены саленблоков
Визуальная деформация + выработка резиновых деталей.
Выбор саленблоков
Резиновые саленблоки были все установлены от производителя БРТ. Еще есть альтернативный производитель, не уступающий по своим характеристикам, это Rosteco. Мне продукция Rosteco очень нравится, но только не полиуретан. Я против полиуретановых деталей, так как при низких температурах они начинают скрипеть. Проверено на личном опыте.
4. Пружина
Причина замены пружин
Поменял пружины по причине деформации витков. Краска со старых пружин вся облезла и они поржавели.
Выбор.
Пружины я поставил АвтоВАЗ Артикул 2112-2902712. Цвет пружин черный с красной маркировкой. Хотел установить пружины с синей маркировкой, они вроде мягче, но не нашел. В целом пружинами я остался доволен. При установке пружин на стойку использовал шумоизоляторы SS20.
Итог: Перед машины приподнялся на пару сантиметров. Пропал шум на кочках.
5. Буфер хода сжатия (Отбойник)
Причина замены отбойника
Старый отбойник пришел в негодность и просто развалился.
Выбор.
Отбойники я установил от производителя ПромТехПласт белого цвета. Артикул: 2110-2902816. Есть еще желтые отбойники производства Сызрань. Мне они менее понравились внешне. За белые отбойники могу сказать, что прошло уже 3 года как они стоят у меня на авто, они как новые. Периодически контролирую ходовую часть, с ними все отлично.
6. Кожух защитный (Пыльники стоек)
Причина замены пыльников стоек
На пыльнике стоек были многочисленные трещины, что свидетельствовало о том, что они уже многое повидали.
Выбор.
Пыльники ставить только БРТ и оригинал. К сожалению, попадались кооператив. Срок эксплуатации кооперативных 2-3 месяца, после чего они разваливаются на глазах. Артикул: 2110-2905681.
7. Опора шаровая
Причина замены шаровой опоры.
В ходовой части имелись стуки на кочках. Уперев монтировку между пальцем шаровой опоры и рычагом, нажимаем на монтировку, видим люфт. Люфт в шаровой опоре недопустим.
Выбор
Для эксперимента были взяты шаровые опоры:
1. TRW Артикул: JBJ156
2. АвтоВаз Артикул: 2110-¬2904192
3. Трек чемпион Артикул: 2108-2904185ТЧ
Итог:
Разницы между шаровыми опорами не заметил. Все хорошего качества. На первых двух проехал примерно по 3 месяца. Последними были ТРЕК. Они уже стоят 3 года. Проблем не наблюдается. Остальные в запасе. Трек понравились прозрачным пыльником, что в свою очередь дает возможность контроля наличия смазки перед установкой и попадания воды в опору в процессе эксплуатации.
10. Усилители кузова
1. Растяжка передних стоек УР2
Вывод после установки: Сказать я почувствовал измения после установки данного усилителя не могу. Возможно что то и поменялось но не существенно.
2. Усилитель щитка передка 2110
Информация с официального сайта Техномастер:
— Съемный усилитель щитка передка снижает деформацию щитка передка в зоне кронштейнов крепления картера и перемещение шпилек крепления картера при нагрузке на рулевом колесе ±40 Н*м в два раза.
— Перемещение картера после установки усилителя снижается в 2,5 раза, а углы поворота рулевого колеса уменьшаются примерно на 10 градусов.
Пояснение: при нагрузке на рулевом колесе ±40 Н*м углы поворота рулевого колеса без усилителя составляют 53—54 градуса и 42—45 градусов — с усилителем.
Вывод после установки: Сказать я почувствовал измения после установки данного усилителя не могу. Возможно что то и поменялось но не существенно.
3. Растяжка рычагов (нижняя) – ВАЗ 2110-2112 (АР 0160 / АР10-2801070)
Информация с официального сайта Автопродукт:
Уверенное прохождение поворотов на скорости.
Увеличенный ресурс кузова.
Более чем в 3 раза уменьшает перемещение кронштейна рычага передней подвески.
Снижает на 35% напряжение в кронштейне рычага и соединителе лонжерона с полом.
Снижает на 8,5% напряжение в щитке передка и правом кронштейне рулевого механизма.
Вывод после установки: Результат приятно удивил. Машина стала жестче. Управляемость лучше. В повороты заходить стала уверенней. Если честно, то не ожидал что результат будет на столько ощутим. Возможно, данный результат был получен в результате установки усилителей описанных ранее.
Лада 2114 ТИПИЩНЫЙ ТАТАРИН › Бортжурнал › Разборка передней стойки (инфа)
Разборка и сборка телескопической стойки
Перед дальнейшей разборкой стойки проверьте ее состояние. При вертикальном положении стойки (штоком вверх) выполните несколько полных ходов растяжение-сжатие, после чего шток должен перемещаться без провалов и заеданий и не должно быть стуков и посторонних шумов. Не допускается также подтекание жидкости, деформация и разрушение корпуса стойки, опорной чашки, кронштейнов и поворотного рычага стойки. Незначительное отпотевание в верхней части корпуса стойки не является признаком неисправности и не служит причиной замены или ремонта стойки подвески ваз 2114.
Сборка передней подвески
Сборку стойки передней подвески ваз 2114, ваз 2115, ваз 2113 проводите в последовательности, обратной разборке с учетом следующего:
– обеспечьте чистоту рабочего места и всех деталей стойки;
– убедитесь, что в жидкости нет посторонних примесей, при необходимости профильтруйте ее;
– убедитесь, что резьба гайки клапана отдачи не повреждена при ее отвертывании раскерненным штоком;
– осмотрите шток в месте кернения; если деформация резьбы велика и не позволяет навернуть гайку клапана отдачи без повреждения ее резьбы, осадите резьбу штока в месте кернения;
– дроссельный диск клапана отдачи передней стойки имеет три паза по наружному диаметру, а дроссельный диск заднего амортизатора — четыре;
– дроссельный диск клапана сжатия стойки передней подвески имеет три паза по внутреннему диаметру, а дроссельный диск заднего амортизатора — два;
– гайку клапана отдачи затягивайте моментом 12,7–17,5 Н ·м (1,3–1,8 кгс ·м), после чего законтрите ее, раскернив резьбовой конец штока в недеформированных ранее местах; момент отворачивания гайки после раскернивания должен быть не менее 19,6 Н ·м (2 кгс ·м);
– сальник и уплотнительное кольцо корпуса стойки при ремонте рекомендуется заменять новыми;
– рабочую поверхность сальника (между уплотнительными кромками) наполните смазкой ШРУС-4 в количестве 0,3–0,4 г;
– в корпус стойки и в цилиндр залейте (320±5) см3 жидкости для амортизаторов, в задний амортизатор – (250±5) см3;
– гайку корпуса стойки затягивайте при полностью выдвинутом штоке ключом 67.7811.9510/ 11, момент затяжки 117–147 Н ·м (12–15 кгс ·м) (у заднего амортизатора момент затяжки 69–88 Н ·м (7–9 кгс ·м);
– после затяжки гайки зачеканьте корпус стойки. Момент отворачивания гайки после зачеканки должен быть не менее 294 Н ·м (30 кгс ·м);
– после сборки клапана сжатия убедитесь в наличии свободного хода тарелки и дисков клапана;
– клапан сжатия запрессовывайте в цилиндр специальной оправкой из комплекта 67.7824.9518, после чего еще раз убедитесь в наличии свободного хода тарелки и дисков;
– для установки и запрессовки направляющей втулки штока в цилиндр используйте специальную оправку из комплекта 67.7824.9518;
– на подвеске устанавливайте пружины одного класса.
ПРИМЕЧАНИЕ
Пружины по длине под контрольной нагрузкой делятся на два класса: А и В. Пружины класса А маркируются желтой (белой)* краской на внешней стороне средних витков, а класса В — зеленой (голубой)*
В исключительных случаях, если на передней подвеске установлены пружины класса А, а для задней подвески пружин этого класса нет, допускается установка на задней подвеске пружин класса В. Но если на передней подвеске установлены пружины класса В, то на задней подвеске устанавливайте пружины только класса В.
Тщательно осмотрите пружины. Если будут обнаружены трещины или деформация витков, замените пружину новой.
