Что такое психрометр?!

Психрометры, как правило, используются для измерения величины относительной влажности воздуха. Показатели относительной влажности являются важными показателями в различных областях науки и производства. Например, показания влажности воздуха очень важны при использовании весового оборудования для получения точных показателей взвешивания.

Принцип работы и устройство психрометров

Действие любого психрометра основывается на физическом свойстве жидкости, в частности воды, испаряться и возникающих при этом разностей температур, которые показываются сухим и влажным термометрами. Испарение воды со смоченной поверхности, ткани, губки, соединенной с одним из термометров, приводит к потере части энергии, как следствие, снижению температуры жидкости. Это снижение, а точнее сниженную температуру, и регистрирует смоченный термометр.

Ниже представлена «психрометрическая формула», которая позволяет определить упругость водного пара по показаниям сухого и влажного термометров.

Психрометр что измеряет

е —упругость водного пара находящегося в воздухе (абсолютная влажность воздуха);

Е —максимально возможная упругость водного пара при температуре tс смоченного термометра;

t —температура воздуха;

А —коэффициент, который зависит от устройства термометра и скорости прохождения воздуха возле резервуара термометра;

P —давление воздуха.

В чем отличия гигрометра от психрометра

Помимо психрометров, для измерения влажности воздуха, также, используются гигрометры, принцип работы которых основывается на изменениях физико-химических свойств различных веществ при изменении влажности окружающей среды. Наибольшее распространение получили емкостные, оптические, резистивные и термисторные гигрометры.

Однако, в то же время, гигрометры более функциональны. Некоторые модели гигрометров способны измерять влажность не только воздуха, но и твердых тел. К примеру, используя емкостный гигрометр можно измерить влажность таблеток.

Виды психрометров

По большом счету, различают три вида психрометров:

Стационарный психрометр

Психрометр что измеряет

Стационарный психрометр (психрометр Августа) – это тот самый, «классический» психрометр, описанный выше. Состоит стационарный психрометр из двух термометров, которые закреплены на специальном штативе и помещены в метеорологическую будку. Резервуар одного из них обвязан кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Сама будка (метеорологическая будка Селянинова) устроена таким образом, что в ней обеспечивается свободный обмен воздуха. Основной недостаток стационарных психрометров заключается в том, что показания смоченного термометра зависят от скорости воздушного потока в будке. Преимущество же стационарного психрометра заключается в его простоте и удобстве обслуживания. Схему психрометра Августа можно увидеть на рисунке 1. Самым простым психрометром является психрометр-гигрометр серии «ВИТ»: ВИТ-1, ВИТ-2 и ВИТ-3.

Аспирационный психрометр

Психрометр что измеряет

Дистанционный психрометр

Психрометр что измеряет

Дистанционный психрометр – это уже промышленный психрометр, в котором для измерения влажности воздуха используются различные термометры сопротивления, а также термопары и термисторы. Основные типы таких приборов: манометрические и электрические психрометры. Тут все зависит от типа используемого термометра.

В манометрическом психрометре, как следует из названия, обычно используются либо двухканальный манометрический термометр, либо два одноканальных, где один из термобаллонов снабжен системой увлажнения.

Более широкое распространение получили психрометры, в которых используются термометры сопротивления, термопары, термисторы. Однако, также как и в других психрометрах, обязательным условием для надежной работы и точности показаний является использование сухого и увлажненного преобразователей и датчиков температуры. Хорошим примером электронного психрометра, в качестве датчиков температуры «сухого» и «влажного» термометров использующего кремниевые транзисторы является модель ПТ-1.

Источник

Что такое психрометр и для чего он нужен?

Обычному человеку для определения погоды на улице, как правило, вполне достаточно термометра, прикреплённого к оконной раме.
Психрометр что измеряет

Иногда к нему прибавляется барометр – прибор, предсказывающий изменения погоды по колебаниям атмосферного давления. Но для синоптика этого набора измерительной техники, как правило, недостаточно – необходим ещё, как минимум, психрометр.

Что такое психрометр?

Название этого прибора составлено из двух слов древнегреческого языка: «психрос»холодный и «метрео»измерять.

Он измеряет температуру и влажность воздуха, что часто бывает необходимостью в метеорологических замерах окружающей среды, а также во многих сферах промышленности – например, при взвешивании гигроскопичных материалов для нахождения их точного веса.

Как работает психрометр?

Как известно, любая жидкость, в том числе и вода, постепенно испаряется, при этом в парообразное состояние переходят самые «быстрые» молекулы, т.е. общая температура жидкости при этом понижается. Именно это физическое свойство жидкостей лежит в основе конструкции любого психрометра.

Представьте себе два термометра, неважно – спиртовых либо ртутных. Поверхность одного из них остаётся сухой, второй же обёрнут влажной тканью. Чтобы ткань не высыхала, один её край опущен в ёмкость с водой. Когда вода испаряется с ткани, обёрнутый термометр охлаждается и, соответственно, показывает более низкую температуру, чем второй термометр, поверхность которого остаётся сухой и фиксирует температуру воздуха. Чем меньше влаги в окружающем воздухе, тем интенсивнее идёт процесс испарения.

Следовательно, по разнице показаний двух термометров можно судить об уровне влажности воздуха. Для этого существует специальная психрометрическая таблица, из которой можно узнать относительную влажность, а затем при помощи специальной формулы определить абсолютную влажность воздуха.

Психрометр и гигрометр

Так ли уж необходим психрометр, когда влажность воздуха можно определить при помощи другого прибора – гигрометра?
Психрометр что измеряет
Принцип работы этого прибора основан на других свойствах окружающей среды: гигрометры бывают резистивными, ёмкостными, термисторными и оптическими. Простейшие из них используют свойство некоторых материалов скручиваться или распрямляться при колебаниях влажности.

В ряде случаев показания любого из гигрометров являются недостаточно точными. Простота устройства психрометра обеспечивает высокий уровень защиты от посторонних влияний, поэтому полученные с его помощью данные оказываются более точными и надёжными. Поэтому нередко для уточнения результатов измерений показания гигрометров время от времени проверяют при помощи психрометра.

В то же время гигрометры во многих случаях являются более удобными для использования. Так, ёмкостные гигрометры справляются с замерами влажности не только воздуха, но и твёрдых веществ. Это необходимо для контроля параметров таблеток, бетонных изделий и др.

Разновидности психрометров

В настоящее время для замеров используются психрометры трёх основных типов, различающихся между собой конструкционными особенностями.

Психрометр стационарного типа представляет собой закреплённые на массивном штативе два ртутных термометра. Колба с ртутью одного из них обвязана батистовой тканью, конец которой опущен в стакан, наполненный водой. Вся конструкция размещена в метеорологической будке или там, где обычно проводятся замеры. Основным недостатком стационарного психрометра является зависимость показаний от подвижности воздушного потока, которая влияет на скорость испарения.

Психрометр аспирационного типа (Асмана), хотя и состоит из тех же двух термометров, но обладает более сложной и защищённой конструкцией. Термометры в этом варианте размещены в прочном корпусе, который отсекает постороннее тепловое излучение. Испарение жидкости происходит за счёт принудительного обдува, осуществляемого небольшим вентилятором, продуцирующим поток воздуха со скоростью около 2 м/с. Это наиболее точный и защищённый от внешних влияний прибор.

Психрометр дистанционного типа использует не ртутные стеклянные термометры, а электрические измерители температуры, основанные на замерах резистивности материалов, на свойствах термисторов и термопар, а также манометрические системы. Но в любом случае один из датчиков при измерениях остаётся сухим, а второй смачивается для замера разности температур.
Психрометр что измеряет
Таким образом, психрометры Асмана и стационарного типа используют привычные ртутные термометры из стекла, поэтому их общим недостатком является повышенная хрупкость прибора. Дистанционные психрометры измеряют температуру воздуха, основываясь на других принципах, поэтому их показания могут контролироваться дистанционно, что нередко является жизненно важным обстоятельством.

Источник

Психрометры

Психрометр что измеряет

Психрометр

Психрометр — прибор для измерения влажности воздуха и его температуры.

Принцип действия

Скорость испарения влаги увеличивается по мере уменьшения относительной влажности воздуха. Испарение влаги, в свою очередь, вызывает охлаждение конденсированной жидкости. Таким образом, температура влажного объекта уменьшается. По разнице температур воздуха и влажного объекта можно определить скорость испарения, а значит, и влажность воздуха. При этом надо учитывать тот факт, что испарившаяся влага остаётся в окрестностях влажного предмета, и, таким образом, локально увеличивается влажность воздуха. Для устранения этого эффекта при измерении влажности применяют аспирацию (создается поток воздуха над влажным объектом).

Различают три вида психрометров:

Стационарный психрометр

Стационарный психрометр (психрометр Августа) – это тот самый, «классический» психрометр, описанный выше. Состоит стационарный психрометр из двух термометров, которые закреплены на специальном штативе и помещены в метеорологическую будку. Резервуар одного из них обвязан кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Сама будка (метеорологическая будка Селянинова) устроена таким образом, что в ней обеспечивается свободный обмен воздуха. Основной недостаток стационарных психрометров заключается в том, что показания смоченного термометра зависят от скорости воздушного потока в будке. Преимущество же стационарного психрометра заключается в его простоте и удобстве обслуживания. Самым простым психрометром является психрометр-гигрометр серии «ВИТ»: ВИТ-1, ВИТ-2 и ВИТ-3.

Аспирационный психрометр

Дистанционный психрометр

Дистанционный психрометр – это уже промышленный психрометр, в котором для измерения влажности воздуха используются различные термометры сопротивления, а также термопары и термисторы. Основные типы таких приборов: манометрические и электрические психрометры. Тут все зависит от типа используемого термометра.

В манометрическом психрометре, как следует из названия, обычно используются либо двухканальный манометрический термометр, либо два одноканальных, где один из термобаллонов снабжен системой увлажнения.

Более широкое распространение получили психрометры, в которых используются термометры сопротивления, термопары, термисторы. Однако, также как и в других психрометрах, обязательным условием для надежной работы и точности показаний является использование сухого и увлажненного преобразователей и датчиков температуры. Хорошим примером электронного психрометра, в качестве датчиков температуры «сухого» и «влажного» термометров использующего кремниевые транзисторы является модель ПТ-1.

Источник

Исследовательская работа «Психрометр» (7 класс)

Столичный центр образовательных технологий г. Москва

Получите квалификацию учитель математики за 2 месяца

от 3 170 руб. 1900 руб.

Количество часов 300 ч. / 600 ч.

Успеть записаться со скидкой

Форма обучения дистанционная

Введение

Психрометры, как правило, используются для измерения величины относительной влажности воздуха. Показатели относительной влажности являются важными показателями в различных областях науки и производства. Например, показания влажности воздуха очень важны при использовании весового оборудования для получения точных показателей взвешивания. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.

История создания

Влажность труднее измерить, чем температуру, и поэтому первые гигрометры были не совсем точными. Леонардо да Винчи изобрел первую версию гигрометра уже в конце 1400 года. Гийом Амонтонс изобрел гигрометр, который был похож на трехжидкостный барометр, в 1687 году. В 1781 году Гораций Бенедикт де Соссюр (1740–1799) обнаружил, что человеческий волос, хорошо показывает влажность. Крупный прорыв в гигрометрии был сделан в 1802 году британским исследователем Джоном Далтоном (1766-1844). Он показал, что количество водяных паров, необходимых для насыщения, сильно зависит от температуры. Это привело к пониманию относительной влажности и того, как пользоваться гигрометром психрометрическим. Показания влагомера взаимозаменяемы, простыми расчетами они преобразуются из одного вида в другой – относительная влажность помогает определить точку росы или абсолютную влажность. Влагомер его особенности. Для того чтобы узнать, как пользоваться гигрометром нужно рассмотреть основные типы приборов для измерения влажности. Психрометр состоит из двух отдельных термометров, закрепленных на одном корпусе. Один является сухим, а другой — влажным (мокрым). Нижний конец мокрого термометра покрыт специальной тканью, исполняющей роль фитиля. Он постоянно находится в воде, охлаждая и смачивая мокрый термометр. При температурах (Т) выше точки замерзания воды фитиль снижает температуру мокрого термометра, она обычно ниже сухого. Однако когда Т воздуха падает ниже нуля, влажный термометр покрывается тонким слоем льда, и она может быть теплее сухого термометра.

Принцип работы и устройство психрометров

Действие любого психрометра основывается на физическом свойстве жидкости, в частности воды, испаряться и возникающих при этом разностей температур, которые показываются сухим и влажным термометрами.

Ниже представлена «психрометрическая формула», которая позволяет определить упругость водного пара по показаниям сухого и влажного термометров.

Психрометр что измеряет

е — упругость водного пара находящегося в воздухе (абсолютная влажность воздуха);

Е — максимально возможная упругость водного пара при температуре tс смоченного термометра;

t —температура воздуха;

А — коэффициент, который зависит от устройства термометра и скорости прохождения воздуха возле резервуара термометра;

P —давление воздуха.

Виды психрометров

Различают три вида психрометров:

Стационарный психрометр

Психрометр что измеряет

Стационарный психрометр (психрометр Августа) – это тот самый, «классический» психрометр. Состоит из двух термометров, резервуар одного из них обвязан кусочком ткани, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Схему психрометра Августа можно увидеть на рисунке 1.

Психрометр что измеряет

Дистанционный психрометр

Психрометр что измеряет

Дистанционный психрометр – это уже промышленный психрометр, в котором для измерения влажности воздуха используются различные термометры сопротивления, а также термопары и термисторы. Основные типы таких приборов: манометрические и электрические психрометры. Тут все зависит от типа используемого термометра.

В манометрическом психрометре, как следует из названия, обычно используются либо двухканальный манометрический термометр, либо два одноканальных, где один из термобаллонов снабжен системой увлажнения.

Более широкое распространение получили психрометры, в которых используются термометры сопротивления, термопары, термисторы. Однако, также как и в других психрометрах, обязательным условием для надежной работы и точности показаний является использование сухого и увлажненного преобразователей и датчиков температуры.

В доме, где есть маленькие дети или люди с астмой, бронхитом и сердечнососудистыми заболеваниями, психрометр просто необходим. Но, покупать его не обязательно, ведь можно все сделать самому. Данный прибор поможет измерить не только влажность, но и температуру воздуха.

В этой работе был самостоятельно изготовлен и применен для определения уровня влажности в различных помещениях стационарный психрометр (психрометр Августа).

Указание мер безопасности при работе с психрометром

При работе с психрометром запрещается:

· Подвергать психрометр резким ударам, как при монтаже, так и при эксплуатации;

· Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;

· Перегревать термометры психрометра. При перегреве произойдет разрушение резервуаров термометров.

Подготовка психрометра к работе

1. Установить психрометр и убедиться в комплектности прибора.

2. Заполнить питатель дистиллированной водой.

3. Установить питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.

4. Установить психрометр в вертикальном положении. В месте установки психрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

5. Минимальное время выдержки психрометра в измеряемой среде 30 минут.

Порядок работы психрометра

1. Снять показания по «сухому» и «увлажненному» термометрам.

2. Работающий с психрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

3. Определить температуру по термометрам. Вычислить разность температур по «сухому» и «увлажненному» термометрам.

4. Определить относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.

Пример определения относительной влажности

1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22-16= 6°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс = 22°С и Тс-Тв=6,0°С.

Разность Тс-Тв по таблице

Психрометр что измеряет
Характерные неисправности психрометров психрометрических и методы их устранения

1. В конструкцию психрометра входят детали из стекла, поэтому оберегайте психрометр от падений и резких ударов.
2. В случае разрушения питателя замените его другим.
3. Разрывы термометрической жидкости являются устранимой неисправностью. При появлении разрывов жидкости в термометрах, устраните их путем осторожного подогрева резервуаров термометров до соответствующих температур (не более 50°С. При перегреве произойдет разрушение резервуаров термометров).

Техническое обслуживание психрометров психрометрических

1. Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Вода дополняется заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.

2. Допускается применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполнять водой, предварительно охлажденной до температуры окружающего воздуха.

3. Фитиль на резервуаре «увлажненного» термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха фитиль необходимо менять 1 раз в две недели, при большей запыленности по мере загрязнения фитиля.

4. Перед заменой удалить загрязненный фитиль с резервуара термометра. Протереть резервуар тампоном ваты, смоченным теплой водой.

5. Отрезать фитиль длиной 60 мм. Смочить фитиль в дистиллированной воде или кипяченой и натянуть его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.

6. Подготовить две петли из ниток. Одной петлей туго затянуть фитиль над резервуаром термометра и завязать нитки. Вторую петлю надеть на фитиль под резервуаром и постепенно стягивать ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затянуть не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.

7. Новый фитиль и питатель установить на психрометр.

Правила хранения психрометров

Психрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении. Не допускается хранить психрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).

http://www.анероид.рф/info/articles/psixrometr.htm

Источник

Психрометр августа принцип работы

Ниже представлена «психрометрическая формула», которая позволяет определить упругость водного пара по показаниям сухого и влажного термометров.

Психрометр (от греческого — «холодный» и «мерить») — это специализированный прибор, который предназначается для измерения температуры воздуха и его влажности. Особенно часто применяется в метеорологических измерениях на метеостанциях.

Психрометры, как правило, используются для измерения величины относительной влажности воздуха. Показатели относительной влажности являются важными показателями в различных областях науки и производства. Например, показания влажности воздуха очень важны при использовании весового оборудования для получения точных показателей взвешивания.

Чем ниже относительная влажность окружающего воздуха, тем более интенсивно испаряется вода из ткани. Естественно, быстрое испарение сильно понижает температуру термометра. На сухом воздухе разница между данными с пары термометров будет самой большой. При относительной влажности 100% температуры останутся одинаковыми.

Психрометр – это измерительный прибор, применяемый для определения температуры и влажности воздуха. Его используют для составления метеорологических прогнозов. Это неотъемлемое оборудование метеостанций. Название прибора происходит от греческих слов «холодный» и «мерить».

Психрометры используются не только для наблюдения за погодой, но и определения оптимальных условий производственных процессов. Имея информацию о величине относительной влажности воздуха можно проводить калибровку различного промышленного оборудования, менять концентрацию компонентов для химических процессов, которые в зависимости от сырости воздуха протекают по-разному. Такие приборы часто можно встретить на складах пищевых продуктов и электроники.

Как работает психрометр

Самые простые психрометры это просто два спиртовых или ртутных термометра. Один из них обмотан смоченной хлопчатобумажной тканью, а второй остается сухим. Чтобы ткань оставалась влажной, в конструкции предусматривается емкость с водой, в который опускается ее конец. Хлопчатобумажные нитки впитывают жидкость и поднимают влагу вверх, поэтому ткань всегда остается мокрой пока имеется вода в резервуаре.

Психрометр что измеряет

Чем ниже относительная влажность окружающего воздуха, тем более интенсивно испаряется вода из ткани. Естественно, быстрое испарение сильно понижает температуру термометра. На сухом воздухе разница между данными с пары термометров будет самой большой. При относительной влажности 100% температуры останутся одинаковыми.

Сняв показания с двух термометров и зафиксировав разность температуры необходимо воспользоваться специальной таблицей. По вертикали в ней отмечены показания сухого термометра, а по горизонтали разность температур. Сопоставив линии можно получить показания относительной влажности.

Психрометр что измеряет

Каждый классический психрометр имеет на своей поверхности напечатанную таблицу, благодаря чему данные можно сравнить сразу же не отходя от прибора. Это исключает необходимости использования расчетов. Чтобы пользоваться прибором и получить показатель относительную влажность можно даже не уметь применять формулу.

Отличие от гигрометра
Виды психрометров

Описанная классическая конструкция простейшего психрометра является не единственной. На основании принципа измерения влажности по показанию сухого и влажного термометра были разработаны несколько психрометров:

Августа

Этот прибор также называют стационарный психрометр. Он является самой первой и простой конструкцией. Устройство представляет собой корпус, на котором неподвижно закреплено 2 термометра. От одного из них отходит батистовая ткань, опущенная в резервуар с водой. Это безотказное оборудование, дающее весьма точные результаты, но требующее периодического слежения за наличием воды в резервуаре.

Психрометр что измеряет

Недостаток данного прибора состоит в том, что интенсивность испарения зависит от скорости передвижения воздуха. То есть, если ткань термометра будет обдуваться, то произойдет значительное охлаждение, превышающее естественное. Как следствие показания станут искажаться. В связи с этим устройство лучше размещать в местах, где на его точность не повлияют сквозняки.

Асмана

Данный прибор известен как аспирационный психрометр. Это немного более сложное устройство. Оба его термометра скрыты в корпусе, защищающем их от повреждения и теплового воздействия от окружающих поверхностей. Они принудительно обдуваются воздухом с помощью встроенного вентилятора, что гарантирует одинаковый фиксированный поток. Это исключает зависимость показаний от порывов ветра, и выравнивает условия. Работающий вентилятор двигает воздух со скоростью 2 м/сек.

Психрометр что измеряет

Это самый точный вид психрометров. Как и в приборах Августа в их конструкции используются термометры со стеклянной колбой, поэтому устройство требует аккуратного обращения. Спрятанные термометры все равно могут разбиться, и тогда прибор придет в негодность.

Дистанционный

Это промышленные психрометры, которые позволяют измерять влажность воздуха обычно применяя термометры сопротивления. Такие устройства позволяют определять относительную влажность и передавать результаты измерений на большие расстояния. То есть, исключается необходимость подходить к прибору и непосредственно снимать показания температуры.

Дистанционные психрометры бывают:

Первый прибор имеет в своей конструкции манометрический термометр. Более востребованными являются электрические психрометры. В них встроен термометр, сопротивления, термопары, термисторы и т.п. Несмотря на техническую сложность, в основе таких устройств лежит тот же принцип разности показаний температуры сухого и мокрого датчика.

Психрометр что измеряет

Обслуживание бытового психрометра

ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА В ПОМЕЩЕНИЯХ.

Лабораторная работа 1

Тема: «ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ МИКРОКЛИМАТА НА ПРОИЗВОДСТВЕ»

Цель занятия: изучить приборы, используемые для измерения относительной влажности воздуха; приобрести навыки использования методики измерения и определения относительной влажности воздуха в торговых организациях.

ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА В ПОМЕЩЕНИЯХ.

Изучите устройство приборов, используемых для измерения относительной влажности воздуха в помещениях, а также методику измерения относительной влажности с помощью этих приборов. Проведите измерения фактической относительной влажности воздуха в помещении и сравните их с нормативом, сделайте выводы.

Методические указания по выполнению задания

Для измерения относительной влажности воздуха в помещениях используются психрометры и гигрометры.

Работу в аудитории необходимо провести с помощью психрометра Ассмана и гигрометра психометрического типа ВИТ.

Гигрометр психрометрический, психрометр ВИТ-1, ВИТ-2

Психрометр что измеряет

Назначение прибора: Измерение относительной влажности и температуры воздуха в помещении.

Принцип действия:

Основан на зависимости между влажностью воздуха и психометрической разностью — разностью показаний «сухого» и «увлажненного» термометров, находящихся в термодинамическом равновесии с окружающей средой.

Описание: Диапазон измерения относительной влажности — 20. 90%

Температурный диапазон измерения влажности — 5. 25°С и 15…40°С

Дипазон измерения температуры — 0. 25°С и 15…40°С

Цена деления шкал термометров — 0,2°

Абсолютная погрешность термометров — +-0,2гр.

Устройство данных приборов и методика проведения измерения относительной влажности воздуха приводятся ниже.

Психрометр Ассмана

Психрометр что измеряет

Психрометр Августа и аспирационный психрометр Ассмана.

Измерения относительной влажности воздуха проводите в аудитории. Результаты измерений и расчетов заносите в табл. 2.

Таблица 2. Определение относительной влажности воздуха
Номер опытаДата и время замераПоказания сухого термометра, о СПоказания влажного термометра, о СРазность показаний термометров, о СФактическая относитель-ная влажность воздуха, %Относитель-ная влажность воздуха по нормам, %Отклонение фактической относитель-ной влажности воздуха от нормы, %
12:13-6
12:17-16
12:19-17
12:22

Проведенные иследования показали что относительная влажность воздуха в наблюдаемом объекте (помещении) имеет отклонение от нормы:

В одной части помещения воздух излишне сухой, а в другой излишне влажный.

Методика измерения относительной влажности воздуха

Полученные результаты фактической относительной влажности воздуха сопоставляются с её нормативами согласно санитарным нормам (графа 7 табл. 2), а затем определяются отклонения (графа 8 табл.2). Исходя из этого, необходимо сделать заключение о соответствии относительной влажности воздуха установленным нормативам. Если установлены большие отклонения фактической относительной влажности воздуха от норматива, следует определить меры по её регулированию.

Примечание. В помещениях торговых организаций норматив относительной влажности согласно санитарным нормам установлен в пределах 55-70%. Для учебных аудиторий норматив относительной влажности воздуха должен составлять 60-70%.

Чтобы лучше понять принцип работы устройства, нужно чётко уяснить, что при 100% влажности воздуха вода не испаряется. В этом случае оба термометра будут показывать одинаковую температуру.

Сухой термометр измеряет температуру воздуха, а мокрый – уровень воды, находящейся в резервуаре. Именно разница между двумя этими значениями помогает определить влажность.

При испарении вода охлаждается. Причем охлаждается тем больше, чем меньше температура воздуха. Испарившаяся ранее вода может влиять на показатель мокрого термометра. Как уже было сказано, испарение охлаждает температуру окружающей среды, поэтому температура влажного термометра может быть ниже фактической.

Для того чтобы узнать влажность воздуха, необходимо воспользоваться психрометрической таблицей. Она обычно прилагается к каждому устройству с учётом его индивидуальных особенностей, а также с учётом погрешности.

Психрометр что измеряет

Чтобы лучше понять принцип работы устройства, нужно чётко уяснить, что при 100% влажности воздуха вода не испаряется. В этом случае оба термометра будут показывать одинаковую температуру.

Абсолютная влажность определяется по психометрической формуле: e = E-A*P(t-tc); где:

Аспирационный психрометр считается одним из самых надежных измерителей, так как термометры в нем находятся в специальной защитной оправе, которая защищает их не только от повреждения, но и воздействия прямых солнечных лучей. Поток исследуемого воздуха в таком устройстве имеет постоянную скорость около 2 мм/с. Но, как и станционный прибор, аспирационный психрометр является достаточно хрупким, так как построен на базе ртутно-спиртовых градусников.

Психрометр что измеряет

Дистанционные манометрические или электронные психрометры — это промышленные устройства, которые работают на основе терморезисторов и термометров сопротивления. Например, электронный психрометр вместо двух ртутных или спиртовых датчиков температуры имеет кремниевые транзисторы.

При характеристике состояния воздушной среды пользуются психрометром Ассмана для определения относительной влажности. Абсолютная влажность определяется гигрометром. [12]

Психрометр Ассмана может быть использован также и для самостоятельных наблюдений. Для этой цели несколько таких психрометров подвешиваются к вертикально поставленной рейке на разных уровнях над полом. Для отсчета показаний психрометра достаточно такую рейку наклонить и прочитать показания сухого и влажного термометров с точностью до десятых долей градусов. [1]

Психрометр Ассмана основан на принципе просасывания значительного объема воздуха через психрометр; этот воздух восполняется путем притока в прослойку воздуха извне, имеющего другие температуру и влажность, нежели воздух в прослойке. Скорость движения воздуха через вентиляционные трубки психрометра Ассмана составляет 2 5 — ь 3 м / сек, что за 10 мин. [2]

Относительную влажность воздуха по психрометру Ассмана вычисляют при помощи специальных психрометрических таблиц или по формуле Шпрунга. [6]

Если указанное требование невыполнимо, то психрометр Ассмана непригоден для исследования влажности в воздушной прослойке. В этом случае определение влажности производится по принципу психрометра Августа. [9]

Для более точных измерений влажности пользуются психрометром Ассмана ( рис. 162), который отличается от психрометра Августа тем, что оба термометра заключены в трубки. [11]

При характеристике состояния воздушной среды пользуются психрометром Ассмана для определения относительной влажности. Абсолютная влажность определяется гигрометром. [12]

Отсюда следует, что показание влажного термометра психрометра Ассмана может быть найдено по / — d — диаграмме в итоге следующего построения. Через точку, соответствующую состоянию воздуха, проводят линию / const до пересечения с кривой насыщения. Температура, соответствующая точке пересечения, в будет являться температурой влажного термометра вл. [13]

Температура и влажность наружного воздуха и воздуха на лестничных площадках могут определяться при помощи психрометров Ассмана и гигрографов; в жилых помещениях — самописцами. Замеры температуры поверхности кровли и обрешетки могут производиться при помощи термопар, а также обычными ртутными термометрами. [15]

Для получения показателя абсолютной влажности используется формула Реньо-Пфаундлера:

Принцип работы

Психрометр Ассмана по своему принципу работы напоминает психрометр Августа, однако в их устройстве есть существенные различия, за счет которых достигается лучшая точность данных. Прибор состоит из 4-х составных элементов:

Принцип действия основан на постоянном пропуске значительных объемов воздуха через аппарат. Постоянное восполнение воздуха происходит за счет пропуска кислорода извне через прослойку. При этом температура и влажность воздуха в прослойке и воздуха извне будут отличаться. В зависимости от условий скорость движения воздуха внутри психрометра Ассмана может варьироваться от 2-х до 3-х метров в секунду.

Из этих же соображений следует беречь прибор от отпотевания, для чего в холодное время года, в помещении, прежде чем вынуть психрометр из футляра, следует дать ему возможность постепенно принять температуру окружающего воздуха.

Техническое обслуживание прибора

Психрометр нельзя брать влажными руками. Особенно необходимо беречь никелированные трубки зашиты, так как их потемнение или коррозия выводят прибор из строя.

Из этих же соображений следует беречь прибор от отпотевания, для чего в холодное время года, в помещении, прежде чем вынуть психрометр из футляра, следует дать ему возможность постепенно принять температуру окружающего воздуха.

После работы прибор тщательно протирают бархоткой.

Батистовый фитилёк на ртутном резервуаре влажного термометра необходимо содержать в чистоте и менять, при постоянной работе, не реже одного раза в две недели.

Так как волос меняет свою длину неравномерно, то и деления шкалы тоже неравные: в начале шкалы они крупнее, чем в конце.

Инструменты, которые используются на метеорологических станциях для измерения влажности воздуха, являются:

1) станционный психрометр Августа;

2) волосной метеорологический гигрометр – предназначен для измерения относительной влажности воздуха в наземных условиях;

3) плёночный метеорологический гигрометр – для измерения относительной влажности воздуха в наземных условиях (приёмная часть – гигроскопическая органическая плёнка);

4) аспирационный (вентиляционный) психрометр Ассмана – для определения влажности и температуры воздуха в помещении и на открытом воздухе, в станционных и полевых условиях;

Для непрерывной регистрации относительной влажности воздуха в наземных условиях используются следующие самописцы:

1) волосной метеорологический гигрограф;

2) плёночный метеорологический гигрограф.

Аспирационный психрометр предназначен для измерения температуры и влажности воздуха в стационарных, экспедиционных условиях, а также в промышленных и бытовых помещениях. Физический принцип действия аспирационного психрометра такой же, как и стационарного, но он содержит аспирационное устройство (вентилятор), создающий протяжку воздуха у резервуаров термометров с постоянной скоростью 2 м/с.

Психрометр что измеряет

Рисунок 8 – Аспирационный психрометр

Для лучшего отражения солнечных лучей металлические части прибора никелированы.

Психрометр подвешивают за железный крюк-подвес 13, который может быть ввинчен в деревянный столб на требуемую высоту.

Для смачивания батиста пользуются резиновой грушей 14 со стеклянной пипеткой 15 и зажимом 16.

Психрометр что измеряет

Рисунок 9Волосной гигрометр

Так как волос меняет свою длину неравномерно, то и деления шкалы тоже неравные: в начале шкалы они крупнее, чем в конце.

Волосной гигрометр устанавливают в психрометрической будке между сухим и смоченным термометрами. Перед подготовкой гигрометра к работе стрелку устанавливают соответственно показаниям психрометра. Отсчеты по гигрометру производят с точностью до 1%. Волосной гигрометр – относительный прибор, поэтому в его показания вводят поправку, которую получают путем сравнения показаний гигрометра с показаниями психрометра.

Гигрограф волоснойприменяется для непрерывной регистрации изменений относительной влажности воздуха (рисунок 10).

Психрометр что измеряет

Рисунок 10Гигрограф волосной

Регистрирующей частью гигрографа служит барабан с часовым механизмом. В зависимости от скорости вращения барабана гигрографы различают суточные и недельные. На барабан надевают бумажную ленту, на которой параллельные горизонтальные линии соответствуют относительной влажности воздуха в процентах, вертикальные дуги – времени; на суточных лентах одно деление равно 15 мин, а на недельных – 2 ч.

Для подготовки гигрографа к работе заводят часовой механизм, накладывают на барабан ленту, на которой отмечают время установки, и ставят перо на заданное время и соответствующую влажность с помощью установочного винта 7.

Так как гигрограф является относительным прибором, то результаты измерения гигрографа сравнивают с показаниями психрометра. Для этой цели в сроки наблюдений по психрометру легким подъемом пера делают засечки на ленте гигрографа.

Уровень влажности воздуха окружающей среды может влиять не только на самочувствие человека, но и также на состояние бытовой техники, мебели и продуктов. Количество влаги в воздухе зависит от особенностей климата региона или техногенных факторов.

Методы определения влажности воздуха

Используют специальные приборы для измерения:

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Психрометр что измеряет

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Виды психрометров:

Психрометр что измеряет

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Шкала термометра поделена от — 25˚ до + 50˚ на интервалы в 0,2 градуса.

1. Принцип работы психрометра основан на разности показаний сухого и увлажненного термометров в зависимости от влажности окружающего воздуха.

1. Принцип работы психрометра основан на разности показаний сухого и увлажненного термометров в зависимости от влажности окружающего воздуха.

2. Аспирационный психрометр Ассмана состоит из двух одинаковых ртутных термометров 4 (рис.1), закрепленных в термодержателе, который состоит из трубок защиты 1, аспирационной чашки 2, воздухопроводной трубки 3 и термозащиты 5.

Резервуары термометров помещены в трубки защиты с воздушным зазором между ними. Назначение их — предохранять резервуары термометров от нагревания солнцем, для чего наружная поверхность трубок тщательно полируется и никелируется. Сами трубки изолированы друг от друга теплоизоляционными шайбами. Термометры защищены с боков термозащитами от механических повреждений.

3. Трубки защиты соединены аспирационной чашкой с воздухопроводной трубкой, на верхнем конце которой укреплена аспирационная головка 6. Пружина заводного механизма заводится ключом 7.

К психрометру прилагается ветровая защита 8.

Для подвешивания психрометра имеется крюк 9, на одном конце которого есть винтовая нарезка, а на другом — крючок с прорезью. Крюк ввинчивают горизонтально в специальный столб и на него навешивают психрометр.

Психрометр что измеряет

Рис.1. Психрометр аспирационный МB-4M

Источник

Существует достаточно большое количество разнообразных приборов для измерения каких-то величин. Многие из них применяются для того, чтобы осуществлять контроль за состоянием воздушной атмосферы в помещении. Гигрометр психрометрический – это прибор, служащий для того, чтобы измерять относительную влажность воздуха и температуру в помещении с высокой точностью. Есть разные модели, которые имеют свои плюсы и минусы. Одним из популярных является гигрометр психрометрический ВИТ-2.

Назначение модели

Данную модель лучше всего использовать в тех случаях, когда температура в том месте, где устанавливается прибор, на протяжении всего периода измерений, касающихся относительной влажности, не будет снижаться ниже 15 градусов в холодный период и не будет превышать 40 градусов летом.

Психрометр что измеряет

Применение гигрометра

Прибор применяется для того, чтобы измерять относительную влажность воздуха и температуру в таких помещениях, как материальные комнаты, склады, теплицы, птицефермы, шелковичные хозяйства. Данный прибор можно увидеть в больницах, музеях, овощехранилищах и погребах, общественных местах. Там, где необходимо строго контролировать относительную влажность, гигрометр психрометрический просто незаменим.

Психрометр что измеряет

Диапазоны измерения

Температурный диапазон сухого термометра колеблется от 15 до 40 градусов по Цельсию.

Относительная влажность измеряется в зависимости от температуры. Диапазон ее измерения таков:

Термометрической жидкостью, которая заливается в гигрометр психрометрический, является толуол.

Цена одного деления составляет две десятые градуса. Межповерочный интервал составляет два года. Каждый прибор должен находиться в индивидуальной коробке, а при транспортировке располагаться строго вертикально. Особенно это касается холодного времени года.

Инструкция по гигрометру психрометрическому и его конструкция

Имеется пластмассовое основание, на котором закрепляется пара термометров, а также питатель из стекла, шкала температур и психрометрическая таблица. Один термометр всегда остается сухим, а у второго капилляр влажный. Утолщенная часть капилляра, относящегося к влажному термометру, содержит весь основной объем жидкости, реагирующей на температурные измерения. Это не ртуть, а толуол, который вполне безобиден. Утолщение это помещается в специальный тканевый трубчатый фитиль, хорошо впитывающий воду, второй конец которого на несколько сантиметров помещен в открытый конец стеклянной изогнутой трубки, называемой питателем. В ней находится дистиллированная вода. Таким образом, весь фильтр становится влажным, и из-за циркуляции воздуха происходит испарение воды, а колба капилляра охлаждается.

Психрометр что измеряет

Все это приводит к тому, что показания влажного и сухого термометров отличаются друг от друга. Это и есть ключевой момент для измерения относительной влажности воздуха в помещении. Теперь остается лишь считать показания с термометра сухого, а затем определить разницу между показаниями обоих приборов. Относительную влажность можно посмотреть в таблице, прикрепленной к корпусу гигрометра. Она находится на пересечении показателей температуры термометров.

Скорость движения воздуха в помещении в моменты измерения относительной влажности при помощи гигрометра не должна быть выше одного метра в секунду. В противном случае разница показаний двух термометров будет большой, и по таблице будет получено заниженное значение влажности воздуха.

Источник

Применение психрометрического метода измерения влажности в промышленности

Психрометр что измеряет

Гигрометр: инструкция по применению

Психрометр что измеряетГигрометр ВИТ-2

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

Подвергать прибор резким сотрясениям и ударам Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей. Подвергать приборы нагреву свыше 45 С. Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра. Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.

Видео

Отличие от психрометра Ассмана

Отличительной особенностью психрометра Ассмана от Августа является высокая точность измерений. Это возможно благодаря следующим аспектам.

Психрометр что измеряет

О психрометре Августа смотрите далее.

Устройство, принцип действия

Принцип действия гигрометра и психрометра базируется на разнице влажности и температуры в помещении. Необходимо учитывать, что высокая и низкая влажность напрямую влияет на изменения температуры. В таком случае, влага в резервуаре испаряется хуже или наоборот.

В зависимости от испарения влажности, этот вид гигрометров именуется психрометрическим. Расчёт влажности производится с учетом испарения влажного термометра и температуры воздуха, которую показывает градусник. Разница между ними указывается, как относительная влажность.

Влажный градусник погружен в стеклянную трубку, которая заканчивается изгибом, где скапливается дистиллированная вода. Длинная полоса ткани подает капиллярные потоки в нижнюю полость влажного термометра. для использования в производственных помещениях.

Измерительное устройство

Сегодня есть несколько типов бытового прибора для измерения влажности воздуха в комнатных помещениях или квартирах. Чем измеряют влажность воздуха в комнатах и определяют? Давайте подробнее рассмотрим все типы гигрометров.

Термогигрометр

Влажность воздуха возможно померить благодаря термогигрометру. Рассмотрим его работу. Он обладает сложной системой, поэтому он определяет не только уровень влаги, но и значение температуры внутри комнатного помещения. Также дополнительно данный аппарат проводит фиксацию значений состояния влаги и температурной величины в различных точках. То есть он сравнивает состояние двух показателей в месте, где он находится на этот момент, и в предыдущем помещении.

Прибор для определения влажности воздуха проводит синхронизацию значений, которые он получил в различных точках здания. Согласно этим показаниям термогигрометр дает общий результат значения влажности и температуры. Какими техническими характеристиками обладает он?

Рассмотрим технические характеристики термогигрометра. Длина провода составляет 150 сантиметров. Показатели изображаются как проценты, диапазон которых составляет от 0 до 90. Можно также приобрести в магазинах модели термогигрометров, которые являются беспроводными.

У данных моделей имеется дополнительная функция: когда состояние уровня влаги в комнате является критическим, измеряющий аппарат дает сигнал, который оповещает хозяина о плохой обстановке воздуха. Удобно пользоваться данным прибором (приборами) или измерителем, измеряя влажность в квартире.

Данным гигрометром вы сможете провести измерения температуры и влажности. Вы буквально будете участвовать в изменении домашней «погоды».

Психрометр

Полностью называется данный комнатный аппарат — психрометрический гигрометр. Как определить влажность воздуха в квартире с помощью психрометра? Они имеют два градусника. Один градусник имеет название «сухой», который выполняет стандартную работу – измерение температуры в помещении.

Другой термометр – увлажненный, потому что он находится внутри водяного сосуда, и обмотан фитилем из ткани. Он дает показатели температуры фитиля, который влажный. Значение данной температуры получается за счет испарения влажности. Если показатель влажности имеет низкий уровень, то испарение проводится гораздо быстрее. И наоборот.

Благодаря психрометру, вы сможете получить необходимую информацию о состоянии вашей комнаты, то есть определить влажность воздуха. Сегодня часто пользуются психрометром для контролирования влагосодержания.

Приборы: волосяной и пленочный

Волосяной прибор для измерения влажности воздуха в помещении достаточно легко устроен. Почему его так называют? Работа данного типа гигрометра ведется на основании волоса из синтетики, который является обезжиренным. Как узнать влажность воздуха на нем? Как измерить влажность воздуха в квартире благодаря волосяному устройству?

От изменения состояния воздуха, меняет и свою длину этот синтетический обезжиренный волос. Он натянут меж пружины и стрелочного конца. За счет колебания синтетического волоса осуществляется перемещение стрелки по пластинке с делениями (циферблат), которая и выдает общие значения уровня влаги в комнате. Обсудим «внутренности» аппарата.

Этот прибор для измерения влажности воздуха обладает большим охватом значений – от 0 до 100. Поэтому сведения о состоянии воздушного потока будут наиболее точными. Главная особенность его – это простота его работы. С ними легко обращаться, поэтому вы не будете мучиться с ним во время использования. Данный измеритель можно расположить на стене в комнате – это довольно удобно. Измерьте и узнайте данные о состоянии квартиры, которые будут у вас всегда перед глазами.

Есть другой тип гигрометра – это пленочный. Как проверить влажность воздуха в квартире с помощью него? Пленочный гигрометр состоит по-другому, поэтому и принцип функционирования отличается от волосяного. Главная отличительная особенность пленочного гигрометра – это наличие элемента, который является чувствительным. Данный компонент в устройстве – это органическая пленка. Принцип работы — органическая пленка может растягиваться, или наоборот, сжиматься – это зависит от состояния влажности воздуха в доме. Значение влажности также отображается на циферблате.

Может быть интересно

Если во влажном определенном помещении относительно низкие температуры, то рекомендуется использовать именно волосяной или пленочный гигрометры. Другие аппараты просто не подходят для определения уровня влажности в помещении, их практически не используют.

Факторы, влияющие на погрешность измерения психрометров

Исходя из аналитических формул, можно перечислить факторы, влияющие на измерение психрометрическим методом:

При соблюдении перечисленных выше условий, результирующая погрешность измерения относительной влажности, согласно государственным метрологическим методикам, для простых психрометров составит 5-7%, а для аспирационных психрометров 3-5%.

Однако в случае использования психрометров в промышленности, возникает ряд дополнительных трудностей.

Достоинства и недостатки

Психрометр Августа обладает рядом недостатков, о которых нельзя не сказать.

Психрометр что измеряет

Ряд преимуществ устройства:

Психрометр что измеряет

Аспирационный психрометр считается одним из самых надежных измерителей, так как термометры в нем находятся в специальной защитной оправе, которая защищает их не только от повреждения, но и воздействия прямых солнечных лучей. Поток исследуемого воздуха в таком устройстве имеет постоянную скорость около 2 мм/с. Но, как и станционный прибор, аспирационный психрометр является достаточно хрупким, так как построен на базе ртутно-спиртовых градусников.

Психрометр что измеряет

Дистанционные манометрические или электронные психрометры — это промышленные устройства, которые работают на основе терморезисторов и термометров сопротивления. Например, электронный психрометр вместо двух ртутных или спиртовых датчиков температуры имеет кремниевые транзисторы.

Наряду с аспирационным психрометром с пружинным механизмом применяется аспирационный психрометр М-34М с электродвигателем. Питание этого прибора производится от сети.

Для чего используется гигрометр-психометр?

Принцип действия основан на том, что чем выше влажность воздуха и ниже температура, тем хуже испаряется вода в резервуаре под влажным термометром, и наоборот. Так как значения зависят от испарения влаги, поэтому этот тип гигрометров называется психрометрический. При влажности в 100% из резервуара вода совсем не будет испаряться, тогда применение гигрометра невозможно.

Сухой термометр гигрометр показывает фактическую температуру в помещении. Влажный показывает температуру окружающей среды с учетом испарения. Разность между показаниями двух термометров – относительная влажность.

Мокрый термометр погружен в стеклянную трубку с загибом на конце, куда доливается вода, желательно по качеству не ниже дистиллированной. От качества воды будет зависеть качество показаний, налет на термометре и долговечность фитиля. Фитиль – длинная полоска ткани (марля, батист, шифон), которая подает капиллярные потоки воды на нижнюю часть «мокрого термометра».

Фитиль нужно регулярно проверять, не забились ли поры в тканевой полоске. Старый и жесткий фитиль, потерявший способность впитывать воду, меняют на новый. Ткань для фитиля берут практически любую, главное правильно ее подготовить – прокипятить в содовом растворе, многократно выполоскать.

Конструкция и принцип работы гигрометра

На основании находятся 2 спиртовых термометра, шкала температуры, таблица с показаниями влажности. Жидкость, которая находится внутри термометров, называется толуол – это ароматический спирт. Также имеется питатель, изготовленный из стекла, и стеклянный штатив. В питателе находится дистиллированная вода. Один термометр присоединен к стеклянному питателю, в воду которого опущен фитиль из ткани. Этот термометр является «увлажненным». Другой термометр называют «сухим». В основе измерений относительной влажности воздуха лежит разница показателей этих термометров. После того, как зафиксировали значения термометров, с помощью психрометрической таблицы определяют относительную влажность.

Психрометр что измеряет

Почему нужно регулярно измерять влагу в помещениях

Многие задаются вопросом, для чего нужно измерять влажность в помещениях, ведь это не влияет ни на что. Но оказывается, такое мнение ошибочное, и делать это нужно обязательно. Если влажность воздуха не соответствует нормальным значениям, то может произойти ослабление иммунитета, появиться усталость. Слишком сухой воздух может привести к высыханию кожи, обезвоживанию организма. Больше всего страдают слизистые оболочки, потому что именно они напрямую контактируют с воздухом. Они могут покрыться микротрещинами, пересохнуть, открыть путь в наш организм вирусам и микробам.

Важно! Если концентрация влаги большая, то не работает механизм терморегуляции. Для охлаждения приходится использовать потоотделение

Организм начинает работать интенсивнее, что приводит к перегреву. Если постоянно пребывать в помещениях с высокой влажностью, то организм меньше сопротивляется инфекциям, это может привести также к болезни почек, туберкулезу и многому другому. От избытка влажности на стенах в доме образуются грибки, плесень, которые заражают воздух вредоносными спорами

Поэтому очень важно поддерживать нормальную влажность в доме

Психрометр что измеряет

Последствия высокой влажности

В чем отличия гигрометра от психрометра

Для измерения влажности воздуха также используются гигрометры. Принцип их работы основан на изменении физико-химических свойств различных веществ при изменении влажности окружающей среды. Наиболее распространенные из них: оптические, термисторные, резистивные и емкостные.

Именно в принципе работы и состоит отличие гигрометра от психрометра. Более простое устройство делает психрометр более защищенным от посторонних воздействий и потому более надежным. Поэтому, в пользовательских инструкциях многих конструкций гигрометров указано о необходимости периодически проверять показания по психрометру.

В то же время, гигрометры гораздо более функциональные. Они способны измерять не только влажность воздуха, но и влажность твердых тел. Например, с помощью емкостного гигрометра можно измерить влажность таблеток.

Источник

Как измерять влажность воздуха с помощью психрометра

Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет

Кроме перечисленных взаимосвязей, не стоит забывать и о том, что насыщенность атмосферного воздуха влагой говорит о скором дожде или снегопаде. Резкое изменение характеристики предупреждает о последующей буре. То есть, зная текущие состояние насыщения парами воздуха, можно с высокой вероятностью предсказать последующую погоду.

Для определения текущего значения, используются специальные детекторы. Среди которых, наибольшее распространение получило устройство с названием — аспирационный психрометр Ассмана, по имени его изобретателя. Изначально прибор ориентирован целям определения показаний в моменты полетов на воздушном шаре. Со временем, точность измерений оценили и стали применять устройство повсеместно.

Что касается психрометра, — Ассман, не изобрел сам принцип его работы, а просто модифицировал существующий аппарат Августа (имя создателя) используемый в тех же целях. В последнем была проблема — получаемые показания искажались в зависимости от скорости воздушного потока, оббегающего чувствительные части измерителя. Разработка Ассмана позволила выровнять характеристику, выполняя действия по созданию непрерывного движения в одном темпе атмосферного газа вокруг компонентов прибора.

Методы определения влажности воздуха

Используют специальные приборы для измерения:

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Психрометр что измеряет

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Шкала термометра поделена от — 25˚ до + 50˚ на интервалы в 0,2 градуса.

Методы проверки аппарата

Существует три 100% симптома определяющих работоспособность аспирационного психрометра:

Психрометр что измеряет

В сущности, есть еще одна часть аспирационного психрометра, которая может выйти из строя. Речь идет о двигателе или механизме вентилятора. Показания устройство будет продолжать давать в случае неисправности детали, но они будут не верными. Проверяется фактор по шуму, производимому аппаратом. Его отсутствие дает первое подозрение на поломку. Кроме того, если вентилятор работает, снизу и сверху психрометра ощущается ток воздуха. Последний хорошо виден, если поднести к прибору открытое пламя. Оно начнет колебаться под действием тяги создаваемой аспирационной головкой.

Как пользоваться психрометрической таблицей

Для определения уровня влажности на основании данных психрометра нужна специальная психометрическая таблица. В первом столбце таблицы в ˚С показано температуру сухого термометра. В первой строке – разницу между показателями температур обеих термометров. Относительная влажность воздуха вычисляется на пересечении результата первого столбца и первой строки психометрической таблицы.

Психрометр что измеряет

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха. То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

В чем особенность психрометра Ассмана?

Психрометр Ассмана – это гораздо сложнее и более надежное устройство для измерения влажности воздуха. Оба термометра конструкции находятся нижними концами в специальном металлическом корпусе, который защищает их от попадания солнечных лучей, тепловых воздействий, а также от различных повреждений. Воздух движется с постоянной скоростью благодаря работе вентилятора. Этот вентилятор, еще известный как аспиратор, обдувает термометры со скоростью 2 м/сек.

Определение влажности с помощью этого психрометра: прибор подвешивают в месте исследования на высоте 1,5 м от пола; результаты получают через 10 – 15 минут зимой и через 4 – 5 минут в летнее время.

Психрометр что измеряет

Общим для психрометра Августа и психрометра Ассмана является то, что в конструкции обеих есть стеклянно – ртутные термометры. Минус этих приспособлений – их хрупкость и, соответственно, отсутствие возможности проводить измерения дистанционно.

Поверка

осуществляется по документу МИ 737-83 «Гигрометр психрометрический ВИТ. Методы и средства поверки».

Основные средства поверки:

— термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91);

— термостат жидкостный ТЖ-ТС-01 (регистрационный № 20444-02);

— нулевой термостат, воспроизведение 0 ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Чем отличается дистанционный психрометр от остальных приборов

Дистанционный психрометр – это еще один экземпляр приспособления для измерения влажности. В конструкции этого измерительного приспособления используют такие электронные приборы как термометр сопротивления или терморезисторы.

Основные типы дистанционных психрометров:

Манометрический психрометр составляет один или два термометра манометрического типа. В электронных психрометрах, как и во всех остальных дистанционных измерителях, используют кремниевые транзисторы, которые заменяют датчики сухого и влажного термометров.

Гигрометр: инструкция по применению

Психрометр что измеряет
Гигрометр ВИТ-2
Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

Подвергать прибор резким сотрясениям и ударам Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей. Подвергать приборы нагреву свыше 45 С. Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра. Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.

Как узнать влажность воздуха без измерительных приборов

Для проведения этого эксперимента будут необходимы обычный стакан, немного воды и холодильник. На несколько часов в холодильник помещается стакан с холодной водой. Когда температура жидкости в сосуде достигнет 3 – 5˚С, стакан ставят в помещение, где будет измеряться влажность воздуха.

Стакан должен находиться как можно дальше от батарей или других отопительных приборов для большей точности результата.

Если воздух в комнате очень сухой, то на поверхности стакана будет наблюдаться конденсат, который исчезнет после 5 – 10 минут наблюдения. Если воздух в помещении очень влажный, то на стенках стакана в течение 5 – 10 минут образуются большие капли конденсата. Если же не наблюдается ничего из двух предыдущих вариантов – воздух в комнате средней влажности.

Психрометр что измеряет

Литература

Как сделать измеритель влажности воздуха своими руками

Психрометр – достаточно несложное по своей конструкции изобретение, поэтому любой желающий сможет сделать его самостоятельно.

Для подставки психрометра необходимо взять небольшую деревянную пластину размером 50 мм в ширину и 120 мм длинной. К ней шурупами крепим рейку, длина которой зависит от длины используемых измерительных приборов. Перпендикулярно к ней крепится еще одна планка, на которой будут держаться термометры.

Для компактности и высшей точности показателей не следует размещать термометры на большом расстоянии друг от друга.

Основу прибора можно соединить с подставкой просверлив в ней небольшое отверстие, либо же использовать клей ПВА. После того, как корпус психрометра собран, нижний баллон одного из термометров обматывается батистовой тканью. Конец ткани опускается в сосуд, в котором находится незамерзающая жидкость.

При проверке показателей изготовленного прибора следует проверить результаты заводского измерителя и сравнить оба показателя. В дальнейшем для определения уровня влажности воздуха необходимо пользоваться специальной психрометрической таблицей.

Использовав минимум материалов и свободного времени, владелец готового изделия получит полезный инструмент для измерения уровня влаги воздуха.

Психрометрические таблицы предназначены для вычисления характеристик влажности воздуха по данным станционного или аспирационного психрометра, а также по измеренным значениям температуры воздуха и относительной влажности или температуры точки росы. Психрометрические таблицы дают возможность определять характеристики влажности воздуха (упругость водяного пара, температуру точки росы, относительную влажность и дефицит упругости) при атмосферном давлении от 550 до 1100 гПа и температуре воздуха от —20,0 до +49,9 °С психрометрическим методом и при температуре воздуха от —84,5 до —9,9 °С по измеренным значениям относительной влажности. Во 2-е издание включены исправленные Психрометрические таблицы, изданные в 1972 г., и Психрометрические таблицы (добавления для низких значений влажности), изданные в 1976 г. Таблицы предназначены для определения характеристик влажности воздуха на гидрометеорологических станциях (в том числе пустынных, высокогорных, арктических, антарктических и др.). Они могут быть использованы также в учреждениях, лабораториях, цехах, шахтах, складах и других организациях, где возникает необходимость определения влажности воздуха при различных значениях давления и температуры.

Психрометр или гигрометр психометрический – это специальный прибор, предназначенный для измерения температуры и влажности воздуха. Психрометр устроен из двух термометров: ‘сухого’ и ‘влажного’, термодатчики которых являются абсолютно независимыми друг от друга. Первый термометр определяет температуру, в то время как влажность высчитывается, как разница между показаниями ‘сухого’ и ‘мокрого’ термометров. Существует три вида измерителей влажности воздуха:

Комплект поставки

Устройство в своей основе используется для серьезных метеорологических измерений не только влажности воздуха на улице, но и контроля ее в помещениях производств. К последним, относятся такие критичные по требованиям к атмосферным водяным парам, как мукомольные предприятия, или заводы изготовляющие радиоэлектронные компоненты.

Психрометр что измеряет

Перечисленное вынуждает производителей осуществлять единовременную поставку в комплектации всех необходимых частей нужных для ведения работы с прибором. Сюда относится и пипетка для заполнения колбы, заводной ключ (в случае механического вентилятора), а также весь необходимый крепеж аппарата. Обязательна и инструкция, вместе с таблицей соответствий.

Измерительный прибор, оснащается одним из двух видов вентиляторов, осуществляющих ток воздуха: механическим и электрическим. Для работы первого нужно выполнять завод пружины, второй использует ток бытовой сети питания 220 В. Несмотря на кажущуюся архаику механического — он предназначен для мест где нет подведенного электричества.

Психрометр что измеряет

Устройство и принцип работы психрометра

Принцип действия психрометра основан на том, что при испарении вода охлаждается. Это происходит сильнее, если содержание влаги в воздухе, который контактирует с водой меньше. Беря показатель разницы температуры сухого и мокрого термометра, определяют влажность воздуха.

В состав простого психрометра входит два ртутных или спиртовых термометра. ‘Мокрый’ измеритель с одной стороны обернут влажной тканью, конец лоскута которой опущен в емкость с жидкостью. Работа любого психрометра основана на физическом свойстве воды испаряться. В процессе испарения из жидкости уходят самые ‘быстрые’ молекулы, в результате чего также теряется определенное количество энергии, и температура воды снижается. Именно эту температуру и замеряет ‘влажный’ термометр. Чтобы узнать влажность воздуха психрометром, нужно зафиксировать показания двух термометров и по психометрической таблице высчитать относительную влажность.

Психрометр что измеряет

Абсолютная влажность определяется по психометрической формуле: e = E-A*P(t-tc); где:

Методика измерений

Психрометр устанавливается на ровную поверхность или крепиться в вертикальном положении на опорные штанги. Высота размещения выбирается наиболее соответствующей глазам оператора. Колба для жидкости заполняется водой. После включается или заводиться аспирационная головка. Через 15–30 минут работы, в зависимости от модели аппарата, можно снимать первые показания. Процедура выполняется методом осмотра значений, определенных термометрами и расчета влажности согласно психометрической таблице или формуле.

По мере испарения жидкости из колбы ее уровень восполняют. Если измерения паров проводятся при температурах ниже нуля, проверяется их допуск в пределы от −25 до 50 °С.

Чем отличаются между собой гигрометр и психрометр

Гигрометр, как и психрометр, используется для измерения влажности воздуха. Между собой эти два устройства отличаются по принципу работы. Психрометр считается более простым и, вместе с тем, более надежным измерителем, поэтому зачастую пользователи предпочитают все же купить психрометр. Однако гигрометры являются более функциональными, они могут измерять влажность не только воздуха, но и твердых тел.

О чем эта статья

Зачем нужен психрометр. Какие они бывают. Принцип работы каждого вида психрометров. Фотографии и схемы. Кроме того, в статье вы узнаете чем отличается психрометр и гигрометр. Вы также можете посмотреть другие статьи. Например, «Психрометр Асмана» или «Принцип работы инкрементного и абсолютного энкодера».

История создания влагомера

Психрометр что измеряет

Влажность труднее измерить, чем температуру, и поэтому первые гигрометры были не совсем точными. Леонардо да Винчи изобрел первую версию гигрометра уже в конце 1400 года. Гийом Амонтонс изобрел гигрометр, который был похож на трехжидкостный барометр, в 1687 году. В 1781 году Гораций Бенедикт де Соссюр (1740–1799) обнаружил, что человеческий волос, хорошо показывает влажность. Крупный прорыв в гигрометрии был сделан в 1802 году британским исследователем Джоном Далтоном (1766-1844). Он показал, что количество водяных паров, необходимых для насыщения, сильно зависит от температуры. Это привело к пониманию относительной влажности и того, как пользоваться гигрометром психрометрическим.

Показания влагомера взаимозаменяемы, простыми расчетами они преобразуются из одного вида в другой — относительная влажность помогает определить точку росы или абсолютную влажность.

Что такое психрометр

Психрометр (производное от греч. ψυχρός — холодный и τό μέτρον — мерило, измерять) — это прибор предназначенный для измерения температуры воздуха и его влажности.

Узнайте чем еще измеряют влажность

В основном психрометры используются для определения показателей относительной влажности воздуха. Эти показатели весьма важны в различных областях науки и производства. Особенно это важно при использовании весового оборудования для определения точности показателей.

Принцип действия любого психрометра основан на физическом свойстве жидкости (воды) к испарению и возникающей при этом разности температур показываемых сухим и влажным термометрами. Испарение, за счет того, что жидкость покидают наиболее «быстрые» молекулы, приводит к потере жидкостью части энергии и как следствие снижение ее температуры, регистрируемое смоченным термометром.

Простейший психрометр состоит из двух стеклянных термометров (спиртовых или ртутных). Один сухой, другой влажный (смоченного), обернутый влажной хлопчатобумажной тканью. Конец этой ткани опущен в резервуар с жидкостью. При испарении воды происходит охлаждение влажного термометра. Чем ниже влажность окружающего воздуха, тем интенсивнее протекает этот процесс. Следовательно, чем суше воздух, влажность которого определяется, тем ниже будут показания смоченного термометра, тем больше будет разница между показаниями сухого и влажного термометров.

Зафиксировав показания сухого и влажного термометров, с помощью специальных формул или психрометрической таблицы определяется относительная, а затем по психрометрической формуле — абсолютная влажность воздуха.

Психрометрическая формула, позволяющая определить упругость водного пара по показаниям сухого и влажного термометров, выглядит так:

где е —упругость водного пара находящегося в воздухе; Е —максимально возможная упругость водного пара при температуре tс смоченного термометра; t —температура воздуха; А —коэффициент зависящий от устройства термометра и скорости прохождения воздуха возле резервуара термометра; P —давление воздуха.

Для измерения влажности воздуха также используются гигрометры. Принцип их работы основан на изменении физико-химических свойств различных веществ при изменении влажности окружающей среды. Наиболее распространенные из них: оптические, термисторные, резистивные и емкостные.

Именно в принципе работы и состоит отличие гигрометра от психрометра. Более простое устройство делает психрометр более защищенным от посторонних воздействий и потому более надежным. Поэтому, в пользовательских инструкциях многих конструкций гигрометров указано о необходимости периодически проверять показания по психрометру.

В то же время, гигрометры гораздо более функциональные. Они способны измерять не только влажность воздуха, но и влажность твердых тел. Например, с помощью емкостного гигрометра можно измерить влажность таблеток.

Различают следующие виды психрометров: стационарный (станционный), аспирационный и дистанционный.

Стационарный психрометр

Стационарный психрометр (психрометр Августа) состоит из двух термометров укрепленных на специальном штативе и помещенные в метеорологической будке. Резервуар одного из них обвязывается кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Устройство будки (метеорологическая будка Селянинова) обеспечивает свободный обмен воздуха возле резервуара. Основным недостатком стационарных психрометров является зависимость показаний смоченного термометра от скорости воздушного потока в будке, преимуществом — простота устройства и обслуживания. Схема психрометра августа приведена на рисунке справа.

Аспирационный психрометр

Аспирационный психрометр (психрометр Асмана) устроен более сложно. Конечно, термометры в этом типе по прежнему есть, но они помещаются в специальном корпусе, служащем для их защиты от повреждений и теплового излучения окружающих предметов. Обдув производится с помощью специального вентилятора (аспиратора), с постоянной скоростью примерно 2 м/сек. Аспирационный психрометр является наиболее точным и надежным прибором для измерения температуры и влажности воздуха при положительной температуре окружающей среды.

Общим для этих двух типов является устройство на базе ртутно-стеклянных термометров, что и обуславливает их общий недостаток — хрупкость, а также невозможность проведения дистанционного контроля.

Дистанционный психрометр

Для измерения влажности воздуха в дистанционном психрометре используются термометры сопротивления, термопары, термисторы. Основными типами являются манометрические и электрические психрометры. В качестве манометрического обычно используют либо двухканальный манометрический термометр, либо два одноканальных, с устройством системы увлажнения для одного из термобаллонов. Более широко распространены психрометры на базе термометров сопротивления, термопар, термисторов. Обязательным условием надежности и точности показаний является использование аналогичных характеристик сухого и смоченного преобразователей (датчиков) температуры.

Если вам понравилась статья нажмите на одну из кнопок ниже

Гигрометры бывают следующих видов:

Рассмотрим более подробно технологию действия каждого вида устройства.

Волосной гигрометр

Психрометр что измеряет

Волосные гигрометры работают на основе обычного волоса и его свойств. Волос может изменять свою длину при различной влажности воздуха. Он натягивается на дощечку или рамку и, удлиняясь или укорачиваясь, двигает стрелку, которая в свою очередь перемещается по шкале устройства.

Волосной гигрометр хорош для домашнего использования, если необязательно получение предельно точных данных.

Также их не стоит перемещать или как-то иначе механически на них воздействовать. При малейшем ударе гигрометр может выйти из строя, так как вся его конструкция достаточно хрупка и деликатна.

Весовой гигрометр

Психрометр что измеряет

Абсолютный весовой гигрометр состоит из нескольких трубок, приведенных в систему. В них помещается гигроскопическое вещество, которое может поглощать из воздуха влагу.

Через всю систему протягивается определенная порция воздуха, взятая в одной точке пространства.

Так, человек определяет массу трубочной системы до пропуска через нее воздуха и после, а также непосредственно объем проведенного воздуха и при нехитрых математических манипуляциях может просчитать изучаемый показатель в абсолютном значении.

Механический (керамический) гигрометр

Психрометр что измеряет

Пористая или твердая керамическая масса, в состав которой также входят металлические элементы имеет электрическое сопротивление. Его уровень напрямую зависит от влажности.

Для правильного его действия керамическая масса должна состоять из некоторых окислов металла. В качестве основы используется каолин, кремний и глина.

Конденсационный гигрометр

Психрометр что измеряет

Такой гигрометр достаточно прост в применении. Принцип его действия основывается на использовании встроенного зеркала. Температура этого зеркала изменяется вместе с температурой воздуха в окружающем пространстве.

Определяется его температура в первоначальный момент измерения. Далее на поверхности зеркала появляются капли влаги либо небольшие кристаллы льда. Температура измеряется еще раз.

С помощью разницы температур, определенных конденсационным гигрометром, и определяется влажность воздуха.

Электронный гигрометр

Психрометр что измеряет

На пластинку из стекла или другого подобного электроизоляционного вещества наносят слой хлорида лития.

Меняется влажность – увеличивается или уменьшается концентрация и сопротивляемость хлористого лития.

Стоит отметить, что на показания электронного (электролитического) гигрометра может оказывать незначительное влияние температура воздуха, поэтому он часто оборудован встроенным термометром.

Такой гигрометр предельно точен и дает показания с минимальной погрешностью.

Психрометрический гигрометр (психрометр)

Психрометр представляет собой систему из двух обычных спиртовых термометров. Один из них сухой, а второй – влажный (это состояние регулярно поддерживается).

Чем быстрее испаряется влага, тем ниже относительная влажность. Конденсированная жидкость при этом начинает охлаждаться. Таким образом, устанавливают разницу между температурами двух термометров и скорость испарения, а на их основе находят влажность воздуха.

Психрометр не является гигрометром в прямом смысле, но измеряет тот же показатель, поэтому их зачастую отожествляют.

По сути, принцип действия любого гигрометра достаточно прост и базируется на физических или химических свойствах материалов и веществ.

Источник

Психрометр это прибор для измерения влажности воздуха

Сняв показания с двух термометров и зафиксировав разность температуры необходимо воспользоваться специальной таблицей. По вертикали в ней отмечены показания сухого термометра, а по горизонтали разность температур. Сопоставив линии можно получить показания относительной влажности.

Психрометр – это измерительный прибор, применяемый для определения температуры и влажности воздуха. Его используют для составления метеорологических прогнозов. Это неотъемлемое оборудование метеостанций. Название прибора происходит от греческих слов «холодный» и «мерить».

Психрометры используются не только для наблюдения за погодой, но и определения оптимальных условий производственных процессов. Имея информацию о величине относительной влажности воздуха можно проводить калибровку различного промышленного оборудования, менять концентрацию компонентов для химических процессов, которые в зависимости от сырости воздуха протекают по-разному. Такие приборы часто можно встретить на складах пищевых продуктов и электроники.

Как работает психрометр

Самые простые психрометры это просто два спиртовых или ртутных термометра. Один из них обмотан смоченной хлопчатобумажной тканью, а второй остается сухим. Чтобы ткань оставалась влажной, в конструкции предусматривается емкость с водой, в который опускается ее конец. Хлопчатобумажные нитки впитывают жидкость и поднимают влагу вверх, поэтому ткань всегда остается мокрой пока имеется вода в резервуаре.

Психрометр что измеряет

Чем ниже относительная влажность окружающего воздуха, тем более интенсивно испаряется вода из ткани. Естественно, быстрое испарение сильно понижает температуру термометра. На сухом воздухе разница между данными с пары термометров будет самой большой. При относительной влажности 100% температуры останутся одинаковыми.

Сняв показания с двух термометров и зафиксировав разность температуры необходимо воспользоваться специальной таблицей. По вертикали в ней отмечены показания сухого термометра, а по горизонтали разность температур. Сопоставив линии можно получить показания относительной влажности.

Психрометр что измеряет

Каждый классический психрометр имеет на своей поверхности напечатанную таблицу, благодаря чему данные можно сравнить сразу же не отходя от прибора. Это исключает необходимости использования расчетов. Чтобы пользоваться прибором и получить показатель относительную влажность можно даже не уметь применять формулу.

Отличие от гигрометра
Виды психрометров

Описанная классическая конструкция простейшего психрометра является не единственной. На основании принципа измерения влажности по показанию сухого и влажного термометра были разработаны несколько психрометров:

Августа

Этот прибор также называют стационарный психрометр. Он является самой первой и простой конструкцией. Устройство представляет собой корпус, на котором неподвижно закреплено 2 термометра. От одного из них отходит батистовая ткань, опущенная в резервуар с водой. Это безотказное оборудование, дающее весьма точные результаты, но требующее периодического слежения за наличием воды в резервуаре.

Недостаток данного прибора состоит в том, что интенсивность испарения зависит от скорости передвижения воздуха. То есть, если ткань термометра будет обдуваться, то произойдет значительное охлаждение, превышающее естественное. Как следствие показания станут искажаться. В связи с этим устройство лучше размещать в местах, где на его точность не повлияют сквозняки.

Асмана

Данный прибор известен как аспирационный психрометр. Это немного более сложное устройство. Оба его термометра скрыты в корпусе, защищающем их от повреждения и теплового воздействия от окружающих поверхностей. Они принудительно обдуваются воздухом с помощью встроенного вентилятора, что гарантирует одинаковый фиксированный поток. Это исключает зависимость показаний от порывов ветра, и выравнивает условия. Работающий вентилятор двигает воздух со скоростью 2 м/сек.

Психрометр что измеряет

Это самый точный вид психрометров. Как и в приборах Августа в их конструкции используются термометры со стеклянной колбой, поэтому устройство требует аккуратного обращения. Спрятанные термометры все равно могут разбиться, и тогда прибор придет в негодность.

Дистанционный

Это промышленные психрометры, которые позволяют измерять влажность воздуха обычно применяя термометры сопротивления. Такие устройства позволяют определять относительную влажность и передавать результаты измерений на большие расстояния. То есть, исключается необходимость подходить к прибору и непосредственно снимать показания температуры.

Дистанционные психрометры бывают:

Первый прибор имеет в своей конструкции манометрический термометр. Более востребованными являются электрические психрометры. В них встроен термометр, сопротивления, термопары, термисторы и т.п. Несмотря на техническую сложность, в основе таких устройств лежит тот же принцип разности показаний температуры сухого и мокрого датчика.

Психрометр что измеряет

Обслуживание бытового психрометра

Психрометр состоит из двух основных частей — головки 1 и термодержателя 3 (рис. 1).

Применение психрометрического метода измерения в промышленности

Существует множество различных методов измерения относительной влажности воздуха. И наряду с такими современными методами, как конденсационный («зеркало точки росы») или емкостной, по прежнему не теряет актуальности психрометрический метод измерения, благодаря своей простоте и доступности. Зачастую психрометры можно увидеть на стенах квартир или офисов (см. рисунок 1).

Психрометр что измеряет
Рисунок 1 — Внешний вид психрометра Августа

Любой человек может по показаниям двух термометров и психрометрической таблице, изображенной на его корпусе, определить относительную влажность окружающего воздуха с приемлемой для бытового измерителя влажности точностью. Но какие есть особенности у данного метода измерения и насколько он применим в качестве промышленного гигрометра?

Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет

Лучшие модели

Аппарат «Эвлас-2М» отлично подходит для контроля влажности сыпучих веществ. Это устройство применяют в сельском хозяйстве, пищевой промышленности и фармации. Можно будет также контролировать влажность строительных материалов. Микропроцессор продуман так, чтобы предотвратить вычислительные ошибки. Поверка устройства производится по требованиям Росстандарта.

Психрометр что измеряет

Психрометр что измеряет

Boneco может предложить людям модель A7057. Это устройство имеет пластиковый корпус. Установка возможна только в настенном варианте. Для крепления подойдет любая прочная поверхность. Однако в отзывах отмечают сомнения в точности прибора.

Психрометр что измеряет

Хорошей альтернативой можно считать модель 1756 от Momert. Для изготовления корпуса применена белая пластмасса. Устройство отличается компактностью. Благодаря круглым углам гигрометр очень приятен тактильно. Привлекательна и небольшая толщина – 0,02 м.

Психрометр что измеряет

Beurer HM 16 – это уже не отдельный гигрометр, а целая метеорологическая станция. Она может измерять температуру от 0 до 50 градусов. Внешняя влажность может быть измерена не ниже 20% и не выше 95%. Прочие особенности:

Психрометр что измеряет

Анализатор влажности Ohaus MB23 тоже входит в список лучших моделей. Устройство работает в соответствии со стандартами GLP и GMP. Определять содержание влаги аппарат будет за счет гравиметрии. Система может определить температуру с погрешностью до 1 градуса, а масса устройства – 2,3 кг.

Психрометр что измеряет

Фирма Sawo может предложить квадратный термогигрометр 224-THD. Модель имеет классическую прямоугольную конструкцию. Два циферблата выводят информацию раздельно. Корпуса изготавливаются из различных сортов древесины. Устройство отлично подходит для бань и саун.

Психрометр что измеряет

Модель 285-THA помещается в широкую рамку из осинового массива. Как и в предыдущем случае, используются термометр и гигрометр с раздельными циферблатами. Размер составляет 0,17х0,175 м. Фирменная гарантия – 3 года. Это устройство также подходит для контроля микроклимата в ванной комнате и бане.

Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет

ИВА-8 – еще один привлекательный гигрометр. Блок индикации выполнен по щитовой схеме. Можно подсоединить 2 индикатора точки инея к одному устройству. Есть 2 релейных выхода с настраиваемыми уровнями срабатывания. Относительная влажность воздуха может быть измерена в диапазоне от 30 до 80%; масса устройства – 1 кг, за час работы им расходуется не более 5 Вт.

Психрометр что измеряет

Внимания заслуживает и модель «Байкал» 5Ц. Это цифровое одноканальное устройство индустриального образца. Система может измерять не только влажность, но и молярную концентрацию воды в нетоксичных газах. Можно производить замеры также в газовых смесях, включая обычный воздух. Аппарат имеет стендовое или настольное исполнение; эксплуатировать его нужно с заземлением в помещении, где обеспечена взрывная безопасность.

При соблюдении должных условий можно использовать «Байкал»:

Психрометр что измеряет

Завершить обзор уместно на анализаторе влажности «Элвиз-2С». Эти устройства предназначены для измерений степени увлажнения:

В основу работы устройства положен термогравиметрический метод. Система может показывать как процент влаги, так и процент сухого вещества в анализируемом образце. Индикаторное устройство показывает также массу образца и длительность прогрева.

Психрометр что измеряет

Принцип действия психрометров

Принцип действия предельно прост — есть два термометра, зачастую ртутных или спиртовых. Один измеряет температуру окружающего воздуха («сухой» термометр), а второй измеряет температуру паров над поверхностью воды («влажный» термометр), для чего он расположен над резервуаром с водой (питателем) и обернут смоченной батистовой тканью для улучшения температурной проводимости (см. рисунок 2).

Психрометр что измеряет
Рисунок 2 — Принцип действия

Рисунок 3 — Психрометр Ассмана

Суть метода заключается в том, что температура «мокрого» термометра всегда будет меньше температуры «сухого», поскольку согласно 1-му закону термодинамики, при испарении внутренняя энергия жидкости будет уменьшаться, а вместе с ней будет уменьшаться и ее температура как основная мера внутренней энергии.

Очевидно, что жидкость будет испаряться при текущей температуре воздуха тем интенсивнее, чем менее насыщен водяными парами окружающий воздух, и как следствие тем сильнее будет понижаться температура «мокрого» термометра. Таким образом: чем больше разница между показаниями «сухого» и «мокрого» термометров (психрометрическая разность), тем меньше относительная влажность окружающего воздуха.

Конструктивно различают несколько видов психрометров:

Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет

Внешний вид и состав аспирационного психрометра

Психрометр что измеряет

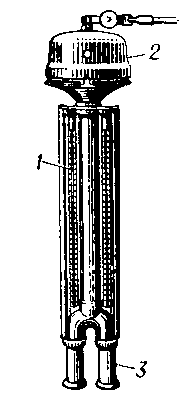

а — внешний вид (1 — заводской ключ; 2 — аспиратор; 3 — смоченный термометр; 4 — трубка; 5, 8 — планочная защита; 6 — защитные трубки; 7 — тройник; 9 — сухой термометр); б — разрез (1 — трубка; 2 — смоченный термометр; 3 — тройник; 4 — батист; 5 — внутренняя трубка смоченного термометра; 6 — внутренняя трубка сухого термометра; 7 — сухой термометр); в — принадлежности (1 — крюк; 2 — ветровая защита; 3 — зажим; 4 — резиновая груша)

«Точность показаний, снимаемых с психрометра Ассмана достигается за счет метталических гильз, в которые помещены ртутные термометры. Они предохраняют их от тепловых излучений»

Как рассчитывается относительная влажность психрометров?

Рассчитать относительную влажность по измеренным значениям психрометра возможно одним из 3-х способов.

Способ 1 — по психрометрическим таблицам

Пример подобной таблицы взят из ГОСТ 8.811-2012 «Таблицы психрометрические. Построение, содержание, расчетные соотношения» (см. рисунок 4). Они составляются на конкретную модель психрометра производителем и всегда нормируются при определенной скорости аспирации, чем зачастую пренебрегают пользователи, хотя без отсутствия аспирации погрешность очень сильно увеличивается.

Психрометр что измеряет
Рисунок 4 — Пример психрометрической таблицы

Пример: показания «сухого» термометра 20 °С, а показания «мокрого» термометра 14 °С — тогда психрометрическая разность 6 °С. На пересечении соответствующих строки и столбца определяется искомая относительная влажность 48%.

Способ 2 — графический способ

Определить температуру «мокрого термометра» возможно при помощи ID диаграммы (диаграммы Молье, диаграммы Рамзина). Для понимания необходимо вспомнить о термине энтальпия

— это такая тепловая энергия (кДж), которую содержит тело массой 1 кг. Саму систему с резервуаром и «мокрым» термометром можно для упрощения принять как замкнутую термодинамическую систему за счет применения смоченной ткани, не сообщающуюся с окружающей средой, в которой воздух полностью насыщен водяным паром.
Таким образом, процесс испарения из резервуара психрометра происходит при постоянной энтальпии системы
. Обратимся к участку диаграммы (см. рисунок 5) — нас интересуют красные линии (температура), синие (относительная влажность) и розовые (энтальпия).

Психрометр что измеряет
Рисунок 5 — Графическое определение относительной влажности по ID диаграмме
Возьмем данные из предыдущего примера: сначала проведем линию 1, соответствующую температуре «мокрого» термометра 14 °С, вплоть до пересечения с кривой 100% влажности (поскольку система насыщена). Затем проведем параллельно линию 3, соответствующую показаниям «сухого» термометра 20 °С. И наконец, проведем линию 2 параллельно линиям энтальпий (поскольку система не сообщается с окружающей средой) вплоть до пересечения с линией 3. Эта точка пересечения соответствует искомой относительной влажности — 50%, что примерно соответствует 48%, полученным при расчете по психрометрической таблице.

Также влажность определяют по специальным психрометрическим номограммам

, которые иногда приводятся в документации на конкретный психрометр.

Способ 3 — аналитический способ

Согласно уже упомянутому ранее ГОСТ 8.811-2012, относительную влажность φ можно найти из формулы 1, если вода в резервуаре находится в жидкой фазе (индекс w

: согласно ГОСТ 8.811-2012 эти величины рассчитываются по формуле Всемирной Метеорологической организации (ВМО), однако очень хорошие результаты дают также формулы Гоффа-Гретча и Ардена Бака, которые приведены в статье «
Новые возможности датчиков влажности серии D
»

: значение коэффициентов определяется из таблиц в приложении Ж ГОСТ 8.811-2012. Промежуточные значения коэффициентов определяют интерполяцией. Игнорирование этих коэффициент в расчетах вносит в измерение систематическую относительную погрешность до 0,8%.

Измерительное устройство

Сегодня есть несколько типов бытового прибора для измерения влажности воздуха в комнатных помещениях или квартирах. Чем измеряют влажность воздуха в комнатах и определяют? Давайте подробнее рассмотрим все типы гигрометров.

Термогигрометр

Влажность воздуха возможно померить благодаря термогигрометру. Рассмотрим его работу. Он обладает сложной системой, поэтому он определяет не только уровень влаги, но и значение температуры внутри комнатного помещения. Также дополнительно данный аппарат проводит фиксацию значений состояния влаги и температурной величины в различных точках. То есть он сравнивает состояние двух показателей в месте, где он находится на этот момент, и в предыдущем помещении.

Прибор для определения влажности воздуха проводит синхронизацию значений, которые он получил в различных точках здания. Согласно этим показаниям термогигрометр дает общий результат значения влажности и температуры. Какими техническими характеристиками обладает он?

Рассмотрим технические характеристики термогигрометра. Длина провода составляет 150 сантиметров. Показатели изображаются как проценты, диапазон которых составляет от 0 до 90. Можно также приобрести в магазинах модели термогигрометров, которые являются беспроводными.

Психрометр что измеряет Психрометр что измеряет Психрометр что измеряет

У данных моделей имеется дополнительная функция: когда состояние уровня влаги в комнате является критическим, измеряющий аппарат дает сигнал, который оповещает хозяина о плохой обстановке воздуха. Удобно пользоваться данным прибором (приборами) или измерителем, измеряя влажность в квартире.

Данным гигрометром вы сможете провести измерения температуры и влажности. Вы буквально будете участвовать в изменении домашней «погоды».

Психрометр

Полностью называется данный комнатный аппарат — психрометрический гигрометр. Как определить влажность воздуха в квартире с помощью психрометра? Они имеют два градусника. Один градусник имеет название «сухой», который выполняет стандартную работу – измерение температуры в помещении.

Другой термометр – увлажненный, потому что он находится внутри водяного сосуда, и обмотан фитилем из ткани. Он дает показатели температуры фитиля, который влажный. Значение данной температуры получается за счет испарения влажности. Если показатель влажности имеет низкий уровень, то испарение проводится гораздо быстрее. И наоборот.

Благодаря психрометру, вы сможете получить необходимую информацию о состоянии вашей комнаты, то есть определить влажность воздуха. Сегодня часто пользуются психрометром для контролирования влагосодержания.

Приборы: волосяной и пленочный

Волосяной прибор для измерения влажности воздуха в помещении достаточно легко устроен. Почему его так называют? Работа данного типа гигрометра ведется на основании волоса из синтетики, который является обезжиренным. Как узнать влажность воздуха на нем? Как измерить влажность воздуха в квартире благодаря волосяному устройству?

От изменения состояния воздуха, меняет и свою длину этот синтетический обезжиренный волос. Он натянут меж пружины и стрелочного конца. За счет колебания синтетического волоса осуществляется перемещение стрелки по пластинке с делениями (циферблат), которая и выдает общие значения уровня влаги в комнате. Обсудим «внутренности» аппарата.

Этот прибор для измерения влажности воздуха обладает большим охватом значений – от 0 до 100. Поэтому сведения о состоянии воздушного потока будут наиболее точными. Главная особенность его – это простота его работы. С ними легко обращаться, поэтому вы не будете мучиться с ним во время использования. Данный измеритель можно расположить на стене в комнате – это довольно удобно. Измерьте и узнайте данные о состоянии квартиры, которые будут у вас всегда перед глазами.

Есть другой тип гигрометра – это пленочный. Как проверить влажность воздуха в квартире с помощью него? Пленочный гигрометр состоит по-другому, поэтому и принцип функционирования отличается от волосяного. Главная отличительная особенность пленочного гигрометра – это наличие элемента, который является чувствительным. Данный компонент в устройстве – это органическая пленка. Принцип работы — органическая пленка может растягиваться, или наоборот, сжиматься – это зависит от состояния влажности воздуха в доме. Значение влажности также отображается на циферблате.

Может быть интересно

Если во влажном определенном помещении относительно низкие температуры, то рекомендуется использовать именно волосяной или пленочный гигрометры. Другие аппараты просто не подходят для определения уровня влажности в помещении, их практически не используют.

Факторы, влияющие на погрешность измерения психрометров

Исходя из аналитических формул, можно перечислить факторы, влияющие на измерение психрометрическим методом:

При соблюдении перечисленных выше условий, результирующая погрешность измерения относительной влажности, согласно государственным метрологическим методикам, для простых психрометров составит 5-7%, а для аспирационных психрометров 3-5%.

Однако в случае использования психрометров в промышленности, возникает ряд дополнительных трудностей.

Почему нужно регулярно измерять влагу в помещениях

Многие задаются вопросом, для чего нужно измерять влажность в помещениях, ведь это не влияет ни на что. Но оказывается, такое мнение ошибочное, и делать это нужно обязательно. Если влажность воздуха не соответствует нормальным значениям, то может произойти ослабление иммунитета, появиться усталость. Слишком сухой воздух может привести к высыханию кожи, обезвоживанию организма. Больше всего страдают слизистые оболочки, потому что именно они напрямую контактируют с воздухом. Они могут покрыться микротрещинами, пересохнуть, открыть путь в наш организм вирусам и микробам.

Важно! Если концентрация влаги большая, то не работает механизм терморегуляции. Для охлаждения приходится использовать потоотделение

Организм начинает работать интенсивнее, что приводит к перегреву. Если постоянно пребывать в помещениях с высокой влажностью, то организм меньше сопротивляется инфекциям, это может привести также к болезни почек, туберкулезу и многому другому. От избытка влажности на стенах в доме образуются грибки, плесень, которые заражают воздух вредоносными спорами

Поэтому очень важно поддерживать нормальную влажность в доме

Психрометр что измеряет

Последствия высокой влажности

Психрометрический метод в промышленности

Психрометры Августа или Ассмана могут с успехом применяться в офисах, квартирах, домах, аптеках, при пропарке бетона, в небольших теплицах и простых инкубаторах — это простой и дешевый метод косвенного измерения относительной влажности. Причем многие из этих психрометров, распространенных на рынке, являются средствами измерения утвержденного типа, и при их поверке поверяют отдельно оба термометра, входящих в их состав, без использования генераторов влажного воздуха и эталонных гигрометров, что значительно упрощает саму процедуру.

Но также очевидно, что использование подобных психрометров во многих отраслях промышленности сопряжено с некоторыми особенностями:

Таким образом, в случае применения в промышленности психрометров Ассмана или Августа, неустранимое влияние перечисленных выше факторов, таких как запыленность, присутствие в атмосфере агрессивных веществ и работа в условиях низких и/или высоких температур, приводит либо к невозможности применения данного метода вообще, либо увеличению погрешности измерения влажности по опыту вплоть до 10-15%, что недопустимо в ряде технологических процессов.

Также психрометрический метод возможно реализовать, как упоминалось ранее, на базе двух термосопротивлений типа Pt100 с классом точности А или АА — один датчик будет являться «сухим» термометром, а другой обернут тканью, помещен над резервуаром с водой и являться «мокрым» термометром. При этом их сигналы подключаются на внешний контроллер, что позволяет уже обеспечить вычисление относительной влажности в автоматическом режиме. Например, возможен следующий алгоритм реализации:

При таком подходе, можно добиться абсолютной погрешности измерения влажности вплоть до 2-3% без участия оператора в течении продолжительного времени.

В результате, пользователь может на базе программируемых логических контроллеров организовать полноценную систему непрерывного измерения относительной влажности психрометрическим методом в автоматическом режиме и с достаточно высокой точностью.

Отличие от психрометра Ассмана

Отличительной особенностью психрометра Ассмана от Августа является высокая точность измерений. Это возможно благодаря следующим аспектам.

Психрометр что измеряет

О психрометре Августа смотрите далее.

Альтернативный метод измерений влажности в промышленности

Очевидно, что при описанном выше подходе психрометрический метод измерения превращается в достаточно сложную измерительную систему, реализация которой является нетривиальной задачей. В свою очередь, упрощенный метод без учета указанных выше особенностей зачастую не обеспечивает требуемую точность или вообще не может применяться. По этой причине намного более распространенным в промышленности методом измерения относительной влажности является емкостной метод, который, в отличие от психрометрического, является прямым методом измерения относительной влажности воздуха

. В основе метода лежит влагозависимый конденсатор (см. рисунок 6).

Психрометр что измеряет
Рисунок 6 — Схематичное изображение чувствительного элемента
Он представляет собой керамическую подложку, в которую вмонтированы электроды (обкладки), а сверху нанесен очень тонкий полимерный слой (диэлектрик), абсорбирующий молекулы воды из окружающего воздуха. Для понимания принципа измерения, обратимся к формуле 4 для расчета емкости плоского конденсатора:

C = ε ε 0 S d C= %varepsilon %varepsilon _0 over

— электрическая постоянная 8,85*10-12 Ф/м;
S
– площадь обкладок конденсатора, м2;
d
– расстояние между обкладками, м;
Ɛ
— относительная диэлектрическая проницаемость среды.

Все величины в формуле 4 являются константами, кроме диэлектрической проницаемости Ɛ — она прямопропорционально увеличивается вместе с увеличением степени насыщенности воздуха. Соответственно, чем выше относительная влажность воздуха, тем больше емкость влагозависимого конденсатора (сенсора). А дальше электронная плата датчика преобразует текущую емкость сенсора в аналоговый унифицированный сигнал 4…20 мА или 0…10 В, либо в цифровой сигнал по интерфейсу RS485 или RS232.

На основе данного метода измерений работают промышленные датчики влажности Galltec-Mela, в основе которых лежат уникальные сенсоры собственного производства, которые не боятся образования конденсата на своей поверхности, в отличии от сенсоров некоторых других производителей. Датчики имеют следующие преимущества:

Принцип работы

Психрометр Ассмана по своему принципу работы напоминает психрометр Августа, однако в их устройстве есть существенные различия, за счет которых достигается лучшая точность данных. Прибор состоит из 4-х составных элементов:

Принцип действия основан на постоянном пропуске значительных объемов воздуха через аппарат. Постоянное восполнение воздуха происходит за счет пропуска кислорода извне через прослойку. При этом температура и влажность воздуха в прослойке и воздуха извне будут отличаться. В зависимости от условий скорость движения воздуха внутри психрометра Ассмана может варьироваться от 2-х до 3-х метров в секунду.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Сфера применения гигрометров

Задачи, требующие контроля влажности, нередко возникают в различных отраслях промышленности. Современные производители выпускают гигрометры, рассчитанные на конкретную специфику применения, а значит, они наилучшим образом приспособлены для эксплуатации в той или иной сфере деятельности. Вот лишь несколько примеров ситуаций, которые можно решить с помощью этих измерительных приборов:

Чем отличаются между собой гигрометр и психрометр

Гигрометр, как и психрометр, используется для измерения влажности воздуха. Между собой эти два устройства отличаются по принципу работы. Психрометр считается более простым и, вместе с тем, более надежным измерителем, поэтому зачастую пользователи предпочитают все же купить психрометр. Однако гигрометры являются более функциональными, они могут измерять влажность не только воздуха, но и твердых тел.

Зачем нужен психрометр. Какие они бывают. Принцип работы каждого вида психрометров. Фотографии и схемы. Кроме того, в статье вы узнаете чем отличается психрометр и гигрометр. Вы также можете посмотреть другие статьи. Например, «Психрометр Асмана» или «Принцип работы инкрементного и абсолютного энкодера».

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
