Осциллограф что это

Осциллограф

Осцилло́граф (лат. oscillo — качаюсь + греч. γραφω — пишу) — прибор, предназначенный для исследования (наблюдения, записи; измерения) амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране, либо записываемого на фотоленте.

Современные осциллографы позволяют исследовать сигнал гигагерцовых частот. Для исследования более высокочастотных сигналов можно использовать электронно-оптические камеры.

Содержание

Применение

Используются в прикладных, лабораторных и научно-исследовательских целях, для контроля/изучения электрических сигналов — как непосредственно, так и получаемых при воздействии различных устройств/сред на датчики, преобразующие эти воздействия в электрический сигнал.

Курсорные измерения

Захват строки телевизионного сигнала

Для периодического и оперативного контроля качественных показателей телевизионного тракта и отдельных его звеньев в системах телевещания применяются специальные осциллографы с блоком выделения строк.

Классификация

По назначению и способу вывода измерительной информации:

По способу обработки входного сигнала

По количеству лучей: однолучевые, двулучевые и т. д. Количество лучей может достигать 16-ти и более (n-лучевой осциллограф имеет nное количество сигнальных входов и может одновременно отображать на экране n графиков входных сигналов).

Осциллографы с периодической развёрткой делятся на: универсальные (обычные), скоростные, стробоскопические, запоминающие и специальные; цифровые осциллографы могут сочетать возможность использования разных функций.

Также существуют осциллографы, совмещенные с другими измерительными приборами (напр. мультиметром).

Осциллограф также может существовать не только в качестве автономного прибора, но и в виде приставки к компьютеру (подключаемой через какой-либо порт: LPT, COM, USB, вход звуковой карты).

Устройство

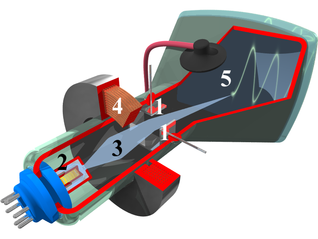

Осциллограф с дисплеем на базе ЭЛТ состоит из электронно-лучевой трубки, блока горизонтальной развертки и входного усилителя (для усиления слабых входных сигналов). Также содержатся вспомогательные блоки: блок управления яркости, блок вертикальной развертки, калибратор длительности, калибратор амплитуды.

Современные осциллографы всё в большей степени переходят (как и вся техника визуализации — телевизоры, мониторы и тп.) на отображение информации на экране ЖК-дисплеев.

Экран

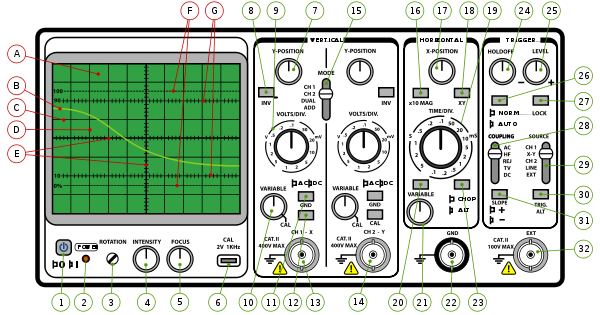

Осциллограф имеет экран A, на котором отображаются графики входных сигналов (у цифровых осциллографов изображение выводится на дисплей (монохромный или цветной) в виде готовой картинки, у аналоговых осциллографов в качестве экрана используется электронно-лучевая трубка с электростатическим отклонением). На экран обычно нанесена разметка в виде координатной сетки.

Сигнальные входы

Осциллографы разделяются на одноканальные и многоканальные (2, 4, 6, и т. д. каналов на входе). Многоканальные осциллографы позволяют одновременно сравнивать сигналы между собой (формы, амплитуды, частоты и пр.)

Управление разверткой

Имеются значительные отличия в аналоговых и цифровых осциллографах. В цифровых осциллографах, строго говоря, не требуется синхронизация, так как при частоте обновления 1 сек и менее изображение на экране вполне читаемо визуально.

Триггер

Если запуск развёртки никак не связан с наблюдаемым сигналом, то изображение на экране будет выглядеть «бегущим» или даже совершенно размазанным. Это происходит потому, что в этом случае осциллограф отображает различные участки наблюдаемого сигнала на одном и том же месте. Для получения стабильного изображения все осциллографы содержат систему, называемую триггер.

Триггер в осциллографе — это устройство, которое задерживает запуск развёртки до тех пор, пока не будут выполнены некоторые условия. Триггер имеет как минимум две настройки:

Таким образом, триггер запускает развёртку всегда с одного и того же места сигнала, поэтому изображение сигнала на осциллограмме выглядит стабильным и неподвижным (конечно, только при правильных настройках триггера).

Настройка

Для работы с осциллографом предварительно необходимо произвести калибровку его канала (каналов). Калибровка производится после прогрева прибора (примерно минут 5). Калибратор встроен в большинство осциллографов. Для калибровки высокочастотных моделей желательно иметь шнур с двумя разъемами (на выход калибратора и на вход осциллографа) иначе возможны искажения сигнала. Для низкочастотных моделей возможно просто коснуться щупом выхода калибратора. Далее ручку вольт/дел. ставится так, чтобы сигнал калибратора занимал 2—4 деления на экране (то есть, если калибратор 1 вольт,- то на 250 милливольт). После этого канал включается на переменное напряжение и на экране появится сигнал. Далее, в зависимости от частоты калибратора, ручка развертки ставится в положение при котором видно не менее 5—7 периодов сигнала. Для частоты 1 килогерц частота развертки при которой каждый период занимает одно деление экрана равен 1 мс (одна миллисекунда). Далее необходимо убедиться, чтобы сигнал на протяжении этих 5-7 периодов попадал точно по делениям экрана. Для аналоговых осциллографов нормируется как правило ±4 деления от центра экрана, то есть на протяжении восьми делений должен совпадать точно. Если не совпадает, следует поворачивать ручку плавного изменения развертки добиваясь совпадения. Заодно проверяется амплитуда (размах) сигнала — она должна совпадать с тем, что написано на калибраторе. Если не совпадает, то необходимо добиться совпадения, поворачивая ручку плавного изменения чувствительности вольт/дел. Необходимо помнить, что если установлена чувствительность канала в 250 милливольт, то сигнал в 1 вольт занимает при правильной настройке 4 деления. После калибровки прибор будет показывать сигнал точно. Теперь можно не только смотреть, но и измерять сигналы.

Источник

Для чего нужен осциллограф

Осциллограф – это прибор, широко используемый в лабораториях, научно-исследовательских центрах, мастерских и сервисах. Его применяют для наблюдения за амплитудными и временными параметрами электрического сигнала, их измерениями и записью. Этот инструмент станет незаменимым помощником любого инженера, тех, кто работает с аналоговыми и цифровыми приборами любого назначения. Им пользуются и радиолюбители, домашние мастера. Познакомимся более подробно с тем, что представляет собой осциллограф, для чего нужен он, как устроен и работает, для решения каких задач подходит. Определим основные моменты, которые помогут правильно подобрать прибор под определенные эксплуатационные условия.

Для чего нужен осциллограф

Основное назначение осциллографа – предоставление пользователю визуального отображения сигналов, поступающих на вход прибора с целью их последующего измерения и анализа в частотной, временной и логической области. Эти картинки можно сохранять, преобразовывать, что актуально при последующем исследовании, сравнении.

Один из важных моментов использования прибора – целостность поступающего сигнала. Осциллограф способен чрезвычайно точно воспроизводить форму входящего сигнал. В этом случае говорят, что его целостность высокая. Но если же она будет низкой, то работа осциллографа будет бесполезной: сигнал, который будет фиксировать прибор будет значительно отличаться от реального. Надо понимать, что достичь 100% идентичности не удастся даже на самом современном и качественном осциллографе. Проблема в том, что при подключении прибора к сети, он сам становится частью этой электрической схемы с ее нагрузкой, сопротивлением. Производители осциллографов пытаются минимизировать сторонние воздействия с целью повышения точности фиксации сигнала, но все же достичь полного подобия не удастся.

Принцип работы осциллографа

На сегодня наибольшее применение на практике получили цифровые осциллографы. Именно на их примере и рассмотрим принцип действия этих приборов:

Это упрощенное описание прибора. В реальности в нем происходит много дополнительных процессов, повышающий масштабируемость, точность и удобство работы пользователя.

Основные блоки осциллографа

Устройство осциллографа также рассмотрим на примере цифровой модели. Он состоит из следующих основных узлов:

Также в конструкцию прибора входит дисплей, кнопки управления, интерфейсы, разъемы и другие элементы коммутации.

Виды осциллографов

Чтобы разобраться, как пользоваться осциллографом, необходимо понимать, с каким прибором вы имеете дело, то есть надо знать его вид. Сегодня рынок предлагает потребителям следующие варианты:

Чтобы подобрать вид осциллографа, необходимо четко понимать, с какими задачами он будет сталкиваться в рабочем процессе. И уже под них подбирается прибор.

Области применения

Что такое осциллограф хорошо знают все, кто связан с разработкой или испытаниями компонентов электроники, радиоэлектроники и готовой аппаратуры. Сфера применения этих приборов очень разносторонняя. Их повсеместно используют в:

Область применения приборов очень широкая. И чем выше будет качество осциллографа, тем надежнее он будет в работе, а его данные – точными и корректными.

Как выбрать осциллограф: параметры, на которые стоит обратить внимание

Чтобы подобрать прибор под особенности предстоящей эксплуатации, мало знать, что осциллограф измеряет и как он работает. Необходимо еще выбрать его технические характеристики. К наиболее важным показателям относят:

Чтобы сориентироваться во всех этих параметрах и подобрать осциллограф, максимально точно соответствующий предстоящей задаче, необходимо обладать глубокими знаниями. И если у вас есть сомнения, рекомендуем обратиться за профессиональной помощью к специалистам компании «Sernia Инжиниринг». Они помогут подобрать подходящее сертифицированное оборудование под запросы каждого клиента. Консультации можно получить по телефону или через онлайн-форму.

Источник

Что такое осциллограф?

Осциллограф – электронный прибор для измерения электрических сигналов в цепи и наблюдения за ними. Определение формы и параметров колебаний необходимо для отслеживания корректности работы оборудования.

Первые попытки создать прибор для определения электрических колебаний относятся ещё к 1880 году. Их делали французские и русские физики. Первые осциллографы были аналоговыми. С 1980-х годов сигналы стали фиксироваться с помощью цифрового оборудования.

Устройство и принцип действия прибора

Объясним устройство аналогового осциллографа просто, «для чайников». Прибор состоит из следующих элементов:

Для управления параметрами сигнала и его отображения на экране есть регуляторы. У старых моделей экрана не было. Изображение фиксировалось на фотоленте.

Принцип работы

При запуске прибора сигнал подаётся на вход канала вертикального отклонения. Он имеет высокое входное сопротивление. По тому же принципу работает вольтметр, измеряющий напряжение. Однако вольтметр не показывает временного графика колебаний напряжения.

Сигнал усиливается до необходимого уровня после подачи на вход. Он отображается на экране по вертикальной оси. Усиление требуется для работы отклоняющей системы лучевой трубки или преобразователя сигнала из аналогового в цифровой. Оно позволяет менять масштаб отображения колебаний на экране от крупного до мелкого.

Устройство

Лучевая трубка чувствительна к электрическим импульсам. Чем ниже их частота, тем выше чувствительность. В нынешних трубках количество лучей может составлять от одного до 16. Их количеству соответствует число сигнальных входов и отображающихся одновременно графиков.

Особенность цифрового осциллографа в том, что он имеет экран и преобразователь аналогового сигнала. У него есть память для сохранения данных о полученном графике колебаний. Часть информации анализируется в автоматическом режиме и отображается в обработанном виде. Аналоговый осциллограф не запоминает данные, а только показывает их в реальном времени.

Разверткой называется траектория движения луча, который улавливает колебания и выводит изображение на экран. Она бывает разной формы — эллиптической, круговой. Значение развёртки регулируется в зависимости от исследуемого сигнала по горизонтальной оси (временнóй).

Блок питания подаёт напряжение от сети 220 В на электронные схемы. Есть и аккумуляторные модели, способные работать автономно.

Виды осциллографов

По принципу действия осциллографы бывают цифровыми и аналоговыми. Существуют смешанные аналого-цифровые приборы. Всё чаще выпускают виртуальные. Там в качестве экрана используется другой прибор – монитор компьютера, телевизора.

Работа некоторых моделей основана на электромеханическом принципе:

Прибор может работать самостоятельно или являться приставкой к другому оборудованию (например, компьютеру). Во втором случае цена ниже, но сам прибор зависим от внешнего устройства.

Виды развёрток

В разных режимах работы осциллографа линейные (создаваемых пилообразным напряжением) развёртки могут различаться:

Измеряемые процессы

По принципу работы приборы делят на:

Где применяют осциллографы?

Информация, которую даёт осциллограф:

Осциллографы используют как в практических, так и в научно-исследовательских целях. Для простых измерений можно воспользоваться мультиметром, но в большинстве случаев осциллограф незаменим.

Приборы для измерения колебаний применяют при настройке электронного оборудования. К примеру, для регулировки телевизионного сигнала необходимо получить его осциллографическое изображение. Приборы также используются при ремонте блоков питания, диагностике печатных плат.

При ремонте автомобилей устройство поможет получить данные о положении коленчатого и распределительного валов, датчиков положения. Данные осциллограммы расскажут о наличии импульса на катушке, укажут на неисправность свечей и проводов, диодного моста генератора.

Медицинское оборудование (кардиографы, энцефалографы) тоже работает по принципу осциллографирования. Только электрические колебания, измеряемые ими, происходят в живых организмах.

Методика измерений

Осциллограф измеряет электрическое напряжение и формирует амплитудный график электрических колебаний. Цифровые приборы могут запоминать полученный график, возвращаться к нему.

Колебания отображаются на экране в двухмерной системе координат (напряжение – вертикальная ось, время – горизонтальная ось), формируя график — осциллограмму. Есть ещё третий компонент исследований – интенсивность сигнала (или яркость).

При отсутствии входных импульсов на экране горизонтальная линия – «нулевая», обозначающая отсутствие напряжения. Как только на вход (или входы) прибора подаётся напряжение, на экране становятся видны один или несколько графиков одновременно (зависит от количества измеряемых сигналов).

График электрических колебаний по форме может представлять собой:

Для получения стабильного графика колебаний в приборе стоит блок синхронизации. Получить цикличное отображение колебаний можно только после установки значения синхронизации. Оно принимается за «стартовое», служит отправной точкой графика. Все скачки отображаются по отношению к этой точке.

Как выбрать

Нужно представлять, в каких целях и как часто будет использоваться прибор, для изучения каких сигналов он предназначен. Учитывайте количество точек для одновременного измерения, одиночность или периодичность колебаний. Иногда используются устройства советского производства. Но получить точную настройку с их помощью трудно.

Количество каналов

По количеству каналов осциллографы могут быть одноканальными, простыми (2-4 канала), продвинутыми (до 16 каналов). Несколько каналов позволяют одновременно анализировать поступающие сигналы.

Тип питания

Прибор с аккумулятором можно брать с собой на выезд. Это удобно для мастеров, которые проверяют оборудование по месту его нахождения. Если выезды не производятся, лучше брать работающий от сети осциллограф, поскольку он стабильнее и надёжнее.

Частота дискретизации

Частота дискретизации важна для измерения однократных и переходных процессов. Чем выше этот параметр, тем более точное изображение сигнала на экране удастся получить.

Полоса пропускания

Для простых исследований цифровых схем и усилителей оптимальная звуковая частота — 25 МГц. Для профессионального измерения нужен прибор, у которого этот параметр — до 200 или даже до 500 МГц. Современные линии связи работают на очень высоких частотах. Частота исследуемых сигналов должна быть в 3-5 раз меньше величины полосы пропускания.

Настройка осциллографа

Перед использованием нового устройства проводится его калибровка с помощью находящихся на корпусе генератора прямоугольных импульсов. Сигнальный щуп подключают к калибровочному выходу, при этом на экране появляется «пила» — зигзагообразная линия. Нужно проверить работу всех функций и регуляторов.

Сейчас осциллографы регулярно используют в сфере электроники. Есть большой выбор устройств, позволяющих наблюдать за параметрами электрических колебаний. Без осциллографа не обойтись ни инженеру-профи, ни рядовому любителю радиоэлектроники.

Источник

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

Осциллограф — устройство, демонстрирующие силу тока, напряжение, частоты и сдвиг фаз электрической цепи. Прибор отображает соотношение времени и интенсивности электрического сигнала. Все значения изображены при помощи простого двумерного графика.

Для чего предназначен осциллограф

Осциллограф используется электронщиками и радиолюбителями для того, чтобы измерить:

Несмотря на то, что осциллограф демонстрирует характеристики анализируемого сигнала, чаще его используют для выявления процессов происходящих в электрической цепи. Благодаря осциллограмме специалисты получают следующую информацию:

Большинство из этих данных можно получить при помощи вольтметра. Однако тогда придётся производить замеры с частотностью в несколько секунд. При этом велик процент погрешности вычислений. Работа с осциллографом значительно экономит время получения необходимых данных.

Принцип действия осциллографа

Осциллограф выполняет замеры при помощи электронно-лучевой трубки. Это лампа, которая фокусирует анализируемый ток в луч. Он попадает на экран прибора, отклоняясь в двух перпендикулярных направлениях:

За отклонение луча отвечают две пары пластин электронно-лучевой трубки. Те, что расположены вертикально, всегда находятся под напряжением. Это помогает распределять разнополюсные значения. Положительное притяжение отклоняется вправо, отрицательное — влево. Таким образом, линия на экране прибора движется слева направо с постоянной скоростью.

На горизонтальные пластины также действует электрический ток, что отклоняет демонстрирующий показатель напряжения луча. Положительный заряд — вверх, отрицательный — вниз. Так на дисплее устройства появляется линейный двухмерный график, который называется осциллограммой.

Расстояние, которое проходит луч от левого до правого края экрана называется развёрткой. Линия по горизонтали отвечает за время измерения. Помимо стандартного линейного двухмерного графика существует также круглые и спиральные развёртки. Однако пользоваться ими не так удобно как классическими осциллограммами.

Классификация и виды

Различают два основных вида осциллографов:

По принципу действия существуют следующая классификация:

Универсальные приборы предназначены для разнообразных электрических устройств. Они позволяют измерять сигналы в диапазоне от нескольких наносекунд. Погрешность измерений составляет 6-8%.

Универсальные осциллографы делятся на два основных вида:

Специальные устройства разрабатываются под определённый вид электрической техники. Так существуют осциллографы для радиосигнала, телевизионного вещания или цифровой техники.

Универсальные и специальные устройства делятся на:

При выборе устройства следует внимательно изучить классификации и виды, чтобы приобрести прибор под конкретную ситуацию.

Устройство и основные технические параметры

Каждый прибор имеет ряд следующих технических характеристик:

Помимо перечисленных выше основных значений, у осциллографов присутствуют дополнительные параметры, в виде амплитудно-частотная характеристики, демонстрирующей зависимость амплитуды от частоты сигнала.

Цифровые осциллографы также обладают величиной внутренней памяти. Этот параметр отвечает за количество информации, которую аппарат может записать.

Как выполняются измерения

Экран осциллографа поделён на небольшие клетки, которые называются делениями. В зависимости от прибора каждый квадрат будет равен определённому значению. Наиболее популярное обозначение: одно деление – 5 единиц. Также на некоторых приборах присутствует ручка для управления масштабом графика, чтобы пользователям было удобнее и точнее производить измерения.

Прежде чем начать измерение любого рода следует присоединить осциллограф к электрической цепи. Щуп подключается на любой из свободных каналов (если в приборе, больше чем 1 канал) или на генератор импульсов, при его наличии в устройстве. После подключения на дисплее аппарата появятся различные изображения сигналов.

Если сигнал получаемый прибором обрывистый, то проблема заключается в присоединении щупа. Некоторые из них оборудованы миниатюрными винтами, которые необходимо закрутить. Также в цифровых осциллографах решает проблему обрывистого сигнала фикция автоматического позиционирования.

Источник

Что такое осцилограф и для чего он нужен

Чтобы отремонтировать современную электронную технику одного мультиметра порой недостаточно. Им можно определить целостность радиодеталей. Но определить работает или нет микросхема мультиметром не получится. Для этого нужен осциллограф. Что это за прибор, что он делает? Об этом и будет статья.

Что такое осциллограф

Осциллограф — это прибор для визуального отображения и измерений параметров сигналов различной формы (процесс называется «осциллографирование»). Сигналы подаются на вход и отображаются на экране. Экран разбит на квадраты, по центру проходят две оси координат. По горизонтали измеряется время. По вертикали — амплитуда и/или напряжение. Цена деления задается при помощи ручек калибровки. Режим отображения подстраивается под каждый сигнал. Выбирается такой режим, который наиболее удобен в данном случае (в пределах возможностей прибора).

Осциллограф — это не обязательно большая, громоздкая вещь. Есть портативные цифровые модели, есть приставки. Есть даже программы, которые можно с адаптером установить на стационарный компьютер или ноутбук.

Так выглядит цифровой осциллограф Tektronix DPO 3054. На дисплее отображает сигнал, регуляторами выбираются параметры

По количеству одновременно отслеживаемых сигналов осциллографы есть однолучевые (одноканальные/моноканальные) и многолучевые (многоканальные). Однолучевые могут одновременно принимать только один сигнал, многолучевые — два, три, четыре и больше — до 16. Зависит от прибора.

Какой тип лучше? Многолучевой. Вы одновременно можете отслеживать сигнал в нескольких точках схемы. Изменяя параметры будете видеть реакцию устройства не только на выходе, но и в разных точках схемы.

Для чего он нужен

Для чего нужен осциллограф? Это просто необходимая вещь при ремонте электронной аппаратуры, при самостоятельной сборке или усовершенствовании каких-либо устройств. Многим хватает тестера или мультиметра. Да. Но для ремонта простых устройств без микросхем и микропроцессоров. Мультиметром вы можете проверить наличие обрыва, короткого замыкания, измерить напряжение и ток. Ни форму сигнала, ни конкретные параметры синусоиды или импульсов не измерить и не увидеть.

Осциллограф нужен для измерения напряжения и визуального отображения сигналов. На фото цифровой двухканальный осциллограф Hantek DSO5102B в рабочем режиме

А ведь бывает так, что все детали, вроде исправны, но устройство не работает. А все потому что некоторые детали требовательны не только к физическим параметрам питания (напряжение, сила тока), но и к форме сигнала. Этим «страдают» некоторые полупроводниковые детали, практически все микросхемы и процессоры. А без них сейчас обходятся только самые элементарные приборы типа кипятильника. Вот и получается, что найти сгоревший резистор, пробитый транзистор можно и мультиметром. Но для чуть более сложную поломку уже не устранить. Вот для этих случаев и нужен осциллограф. Он позволяет видеть форму сигнала, определять есть ли отклонения и находить источник проблемы.

Виды осциллографов

По принципу преобразования сигнала осциллографы бывают аналоговыми и цифровыми. Есть еще смешанный тип — аналогово-цифровой. Принципиальная разница между ними — в методах обработки сигналов и в возможности запоминания. Аналоговые модели транслируют «живой» сигнал в режиме реального времени. Записывать его на таком приборе нет возможности.

Аналогово-цифровые и цифровые уже имеют возможность записи. На них можно «открутить» время назад и просмотреть информацию, увидеть динамику изменения амплитуды или времени.

Еще одно отличие цифровых осциллографов от аналоговых — размеры. Цифровые приборы имеют значительно меньшие габариты

Цифровые осциллографы сначала оцифровывают синусоиду, записывают эту информацию в запоминающее устройство (ЗУ), а затем передают на экран монитора. Но не все цифровые модели имеют долговременную память — в таком случае запись ведется циклически. Это когда вновь пришедший сигнал записывается поверх предыдущего. В памяти хранится то, что появлялось на экране, но промежуток времени не такой большой. Если вам необходима запись длиной пять-десять минут, нужен запоминающий осциллограф.

Что измеряет осциллограф

На экране осциллографа отображается двухмерная картинка сигнала, который подали на измерительный вход. На экране есть две оси координат. Горизонтальная — ось времени, вертикальная — напряжение. Эти параметры и измеряют. А уже из них высчитывают остальные.

На экране осциллографа отображаются сигналы, которые подаются на его входы. Это например, двухлучевой аналоговый осциллограф, который показывает форму сигнала на входе (синусоида) и выходе (прямоугольный) импульсного преобразователя напряжения

Вот что можно измерить и отследить при помощи осциллографа:

Сигнал, который показывает осциллограф, довольно информативен. Видны искажения, которые вносит та или иная деталь, можно отследить, как меняется форма/амплитуда/частота в каждой точке схемы, после каждой детали.

Кроме наблюдения за формой сигнала, осциллограф можно использовать для определения целостности сопротивлений, конденсаторов, катушек индуктивности (см. видео ниже).

Устройство и принцип работы

Рассмотрим блок-схему и алгоритм работы аналогового осциллографа. Как уже говорили, изменять изображения можно по горизонтали и по вертикали. Приборы на основе электронно-лучевой трубки (ЭЛТ) для этого имеют две пары пластин. Одна пара для изменения масштаба по вертикали (амплитуда или напряжение). Вторая — для растягивания или сжатия по горизонтали (временные параметры).

Устройство аналогового осциллографа: блок-схема

Отслеживаемый сигнал подается на входной усилитель, где усиливается или уменьшается до заданных значений. Значение задается переключателями. Коэффициент усиления обычно от 100 до 1000. Усиленный сигнал идет на пластины вертикальной развертки электронно-лучевой трубки.

Горизонтальная развертка формируется на основе пилообразного сигнала, который генерируется в соответствующем блоке (генератор развертки). Его параметры также задаются соответствующим переключателем. Отображение на экране ЭЛТ идет в режиме реального времени, с некоторой задержкой. Величина задержки прописывается в технических характеристиках прибора.

Основные блоки аналогового осциллографа

Для работы осциллографа важен блок синхронизации. Он обеспечивает появление картинки в момент поступления потенциала на вход. За счет этого на экране мы видим сигнал за некоторый промежуток времени. Есть разные типы синхронизации. Они выбираются переключателем. Чаще всего выбирают синхронизацию от самого исследуемого сигнала. Есть еще от сети и внешнего источника.

Режимы работы осциллографа

Осциллографом исследуют различные типы сигналов. Они могут быть постоянными (напряжение в сети), периодическими (шумы, помехи, звуки и т.д.). Периодические могут возникать случайно или с определенным интервалом. В зависимости от того, как часто или редко возникает сигнал, выбирают тот или иной режим работы. Чаще всего в осциллографе есть два режима: автоматический (автоколебательный) и ждущий. Еще может быть однократный.

Выбор режима работы осциллографа

Если мы не знаем, как часто возникают импульсы, выбирают обычно автоматический режим. В нем даже при отсутствии потенциала на входе или при его недостаточном уровне экран светится. Отображается «нулевой» сигнал — прямая линия, которая должна идти по горизонтальной оси на экране (выставляется по линии регуляторами со стрелочками). При появлении потенциала на входе, он отображается на экране. Картинка при этом периодически обновляется и мы видим развертку сигнала по времени.

Так выглядит экран осциллографа в автоколебательном (авторежиме) при отсутствии сигнала

Ждущий режим хорош для редко появляющихся сигналах. Пока на входе ничего нет, экран не светится. При появлении каких-либо изменений он загорается, запускается генератор развертки и сигнал отображается на экране. Запуск можно настроить как по восходящему фронту импульса/синусоиды, так и по нисходящему. Можно настроить запуск не на исследуемый сигнал, а на то событие, которое ему предшествует (если такое есть).

Одиночный режим настраивает осциллограф на принятие одного сигнала. Когда на вход приходит потенциал нужного уровня, сигнал отображается на экране. После этого прибор переходит в неактивное состояние. И, даже если на входе будет следующий потенциал (или пять, или сто пять) он его не зарегистрирует. Для приема другого импульса нужно заново «взвести» прибор.

Делитель (аттенюатор)

Исследуемый сигнал может иметь напряжение от десятых долей до сотен вольт. Есть осциллографы со встроенным регулятором чувствительности — аттенюатором. Выглядит он как переключатель с градуировкой. Она задает «вес» одного деления на экране и определяет, во сколько раз понижается входной сигнал. Если ожидается малый уровень, мы просто выставляем на 1 или на 0,1. В таком случае одно деление на экране по вертикали будет 1 В и 0,1 В соответственно. И «понижать» сигнал будут в 1 раз (то есть, передадут как есть) или усилят в 10 раз перед подачей на вход (это если стоит 0,1).

Не все осциллографы имеют встроенный делитель (аттенюатор). В комплекте с таким прибором идут внешние делители на 1:10 или 1:100. Это прямоугольные или цилиндрические насадки с разъемами с обоих сторон. Они устанавливаются во входной разъем и через них подается напряжение на вход, но уже пониженное в соответствующее количество раз.

Примерно так выглядит делитель. Он устанавливается во входное гнездо, а к нему уже подключается измерительный шнур

Ставить делитель необязательно. Необходимость определяется по ожидаемому уровню сигнала. В характеристиках указывается максимальное входное напряжение, которое может подаваться на прибор без делителя и с делителем. По уровню ожидаемого сигнала и ставим насадку.

Если уровень неизвестен, сначала выставляют самый большой делитель (или самое большое деление на аттенюаторе). Это предохранит прибор от перегорания если потенциал будет высоким. По результатам первого замера выбирается оптимальный режим.

Особенности цифровых моделей

Цифровой осциллограф работает иначе — аналоговый сигнал преобразуется в цифровую форму. В таком виде он записывается в ЗУ и передается на монитор, где из цифрового формата переводится снова в аналоговую форму. Отображение на экране начинается только в тот момент, когда уровень на входе превысит определенное значение (задается настройками).

Периодичность смены картинки зависит от выбранного режима работы: автоматический, одиночный и обычный. Обычный — это аналог ждущего.

Упрощенная блок-схема цифрового осциллографа

Чем лучше цифровые модели? Во-первых, такое преобразование делает изображение более стабильным. Во-вторых, проще увеличивать и уменьшать масштаб. В-третьих, есть возможность записи. Ну, и габариты. Самый небольшой аналоговый осциллограф — С1-94 — имеет размеры 100*190*300 мм и вес 3,5 кг. А цифровые при размерах 100*50-60*13-20 мм имеют вес порядка 150-300 граммов. И это вместе с аккумуляторами.

Как работать с осциллографом

Первоначально выставляются режим работы осциллографа (автоколебательный, ждущий или одиночный). Затем выбирается режим аттенюатора или устанавливается соответствующий делитель напряжения.
Это касается аналоговых приборов. Цифровые на входе анализируют сигнал и понижает/повышает его до необходимого уровня. В них на входе стоит аналитический блок, который сам понижает или повышает входной сигнал до требуемого уровня.

Подключение осциллографа

В комплекте с осциллографом идет измерительный шнур или шнуры. Их количество зависит от числа входных каналов конкретной модели. Если канал один, то и шнур один. Может быть два, три и до шестнадцати. Подключать надо столько, сколько собираетесь использовать.

Шнуры для осциллографа трудно спутать с другими. Один конец — со щупом и ответвлением. Это «измерительная» сторона. С другой находится характерный круглый разъем. Эта часть подключается к измерительному входу.

Провод, который идет в сторону от щупа — для подключения к «земле». Он часто бывает снабжен прищепкой или «крокодилом». Его подключать обязательно, вольтаж может быть разный и заземление необходимо.

Измерительные шнуры для осциллографа

Некоторые шнуры для осциллографа имеют на рукоятке переключатель, который работает как небольшой усилитель (на фото справа).

После подключения измерительных шнуров включаем прибор в сеть. Затем, перед работой, переводим в рабочее положение тумблер/кнопку включения прибора. Можно считать что осциллограф готов к работе.

Проверка осциллографа перед работой

Перед началом работы надо проверить осциллограф. Включаем его в сеть, устанавливаем измерительный шнур. К щупу прикасаемся пальцем, на экране появляется синусоида частотой 50 Гц — наводки от бытовой электросети.

Если пальцем прикоснуться к измерительному щупу, на экране появится синусоидальной формы сигнал. Синусоида неидеальна, но если она есть и ее частота 50 Гц, это значит, что осциллограф исправен

Затем берем земляной щуп и прикасаемся им к измерительному (палец продолжаем держать на острие щупа). Сигнал пропадает (отображается прямая). Это значит, что прибор исправен.

Как измерить осциллографом напряжение: переменное, меандра, постоянное

Как уже говорили, напряжение на экране осциллографа отображается по вертикали. Весь экран разбит на квадраты. Цена деления по вертикали выставляется переключателем, который подписан «V/дел». Что и обозначает, Вольт на одно деление. Перед подачей сигнала выставляем луч точно по горизонтальной оси — это важно.

Подаем сигнал и считаем, на сколько клеточек от нулевого уровня поднимается или опускается сигнал. Затем умножаем количество клеток на «цену деления», взятую с регулятора. В результате получаем напряжение сигнала. В случае с синусоидой или меандром (положительные и отрицательные прямоугольные импульсы) считается напряжение полуволны — верхней или нижней.

Измерение напряжения осциллографом

Чтобы было понятнее, разберем пример. На фото есть сигнал, полуволна которого понимается и опускается на три клеточки. Цена деления на регуляторе — 5 В. Имеем: 3 дел * 5 V/дел = 15 V. Получается, данный сигнал имеет напряжение 15 вольт.

Если надо измерить постоянное напряжение, снова выставляем луч по горизонтали. Подаем напряжение и смотрим, на сколько клеток «подпрыгнул» или опустился луч. Дальше все точно так же: умножаем на цену деления и получаем значение постоянного напряжения.

Как осциллографом определить частоту

Частота определяется как 1/T, где Т — период сигнала. А период — это время, за которое сигнал проходит полный цикл. Для сигнала на экране это 5,7 клетки. Считаем от места пересечения с горизонтальной осью и до второй аналогичной точки.

Как определить частоту сигнала по осциллографу

Далее определяем частоту деления по переключателю развертки. Положение переключателя стоит на 50 миллисекунд. Берем количество делений и умножаем на количество клеток. Получаем 50 мс * 5,7 = 285 мс. Переводим в секунды. Для этого надо разделить на 1000. Получаем 0,285 сек. Считаем частоту: 1/0,285 = 3,5 Гц

Полоса пропускания осциллографа: что это и на что влияет

При выборе осциллографа смотрят на следующие параметры:

Обо всех параметрах, кроме полосы пропускания, уже рассказали. Полоса пропускания — это чуть ли не важнейший показатель. Она определяет максимальную частоту сигнала, который будет отображаться без искажений. Например, при полосе пропускания 20 Гц — 20 МГц, все что имеет более высокую частоту будет подавляться.

Там, где полоса пропускания заканчивается, частоты жестко подавляются

Как же выбирать частоту пропускания? Зависит от того, какие сигналы вы собираетесь изучать и насколько «глубоко» вам надо их исследовать. Для аналоговых сигналов все просто — верхний предел должен быть больше чем максимальная частота. С меандрами все сложнее. На самом деле они состоят их суммы нечетных гармоник сигнала. Чем больше гармоник, тем больше форма похожа на квадрат, а не на сглаженное что-то. Но гармоники высокого порядка имеют очень высокую частоту. Если надо исследовать фронты, их отклонение, то верхний предел полосы пропускания — это десятки гигагерц. А такие приборы очень дорогие. Для обычной синусоиды достаточно 10-20 МГц, что значительно дешевле.

ПОХОЖИЕ СТАТЬИ:

2 Комментария к «Что такое осцилограф и для чего он нужен»

Хочется приобрести современный цифровой, но вот цены… Например, цифровой запоминающий осциллограф АОС-5104 (4 канала) стоит около 90 тыс. Многие модели и того дороже. Есть вариант взять старье с Авито: с1-94 — 6 тыс., С1-69 — 5500. Выглядят допотопно и неизвестно сколько протянут. Кто-нибудь брал что-то достойное на Алиэкспресс?

А зачем четыре канала? Пока присматриваюсь к двухлучевому RIGOL DS1102E — на Али стоит около 18 тыс. Частота 100 МГц, есть возможность выбора русского языка, длинная память, есть USB для флешки. Ничего лучшего за эти деньги пока не нашел.

Оставить комментарий Отменить ответ

Читайте также

Выбор лучшего пылесоса для дома и квартиры

Все больше в доме появляется техники, облегчающей быт. Мало кто представляет себе жизнь без пылесоса. Эта та бытовая техника, которая помогает быстро навести порядок в…

Источник

Как выбрать осциллограф

Осциллограф используется при ремонте сложной электротехники — он позволяет увидеть на экране электрические колебания в виде графика. Этот инструмент пригодится радиотехникам, компьютерщикам, наладчикам оборудования и автоэлектрикам.

Принцип работы

Осциллограф — это усовершенствованный мультиметр, на его экране можно увидеть не только цифровые значения напряжения и силы тока, но и их визуализацию. По осциллограмме определяют частоту сигнала, его форму, отслеживают искажения, выявляют сдвиг фаз и шумы. За одну секунду он способен выполнять около миллиона измерений, фиксируя даже самые кратковременные отклонения. С его помощью можно существенно ускорить работу по выявлению неисправностей.

Аналоговый осциллограф — самая простая разновидность прибора. Он оснащается электронно-лучевой трубкой, реагирующей на электростатические отклонения. Снятие показаний происходит в реальном времени, что исключает возможные искажения, которые появляются при обработке сигнала процессором.

В осциллографах такого типа нет отставания изображения на дисплее от текущих показателей. Преимущества аналоговых приборов — в их надежности и безотказности, они имеют высокую ремонтопригодность и низкую стоимость. Однако есть и недостатки: невысокая точность данных, возможное мерцание экрана при получении высокочастотных сигналов, ограниченные возможности как по диапазону измерений, так и по обработке сигнала. Аналоговые устройства используются в мастерских по ремонту теле- и радиоаппаратуры, поэтому их называют сервисными осциллографами.

Цифровой осциллограф позволяет обнаруживать импульсные помехи и проводить математическую и статическую обработку полученных данных, а также сохранять в памяти до 10 000 осциллограмм. Данные в цифровых аппаратах выводятся на ЖК-дисплей. Настройка прибора происходит автоматически под любой характер сигнала, в нем имеются функции автоматической диагностики и калибровки. Минимальные показатели погрешности дают возможность получать высокоточные данные. Приборы такого типа пригодятся, когда важна максимально подробная диагностика оборудования, например, при ремонте телефонов, автомобилей и электроустановок.

Виды цифровых осциллографов

Люминофорные аппараты совмещают функции записывающих осциллографов и приборов, демонстрирующих результаты в режиме реального времени. Они могут не только хранить данные, но и выполнять сложные виды синхронизации.

Стробоскопические осциллографы анализируют сложные технические неполадки, они могут преобразовывать сигнал, позволяя увеличить его длительность. С их помощью можно выполнять широкополосные исследования и анализировать очень короткие периодические сигналы.

Виртуальные осциллографы соединяются с компьютерами через USB-порт. В них нет дисплея и панели управления, их функционал реализован в программном обеспечении.

Осциллограф используется при ремонте сложной электротехники — он позволяет увидеть на экране электрические колебания в виде графика. Этот инструмент пригодится радиотехникам, компьютерщикам, наладчикам оборудования и автоэлектрикам. \n\n

Принцип работы \n\n

Тип \n\n

Аналоговый осциллограф — самая простая разновидность прибора. Он оснащается электронно-лучевой трубкой, реагирующей на электростатические отклонения. Снятие показаний происходит в реальном времени, что исключает возможные искажения, которые появляются при обработке сигнала процессором. \n\n

В осциллографах такого типа нет отставания изображения на дисплее от текущих показателей. Преимущества аналоговых приборов — в их надежности и безотказности, они имеют высокую ремонтопригодность и низкую стоимость. Однако есть и недостатки: невысокая точность данных, возможное мерцание экрана при получении высокочастотных сигналов, ограниченные возможности как по диапазону измерений, так и по обработке сигнала. Аналоговые устройства используются в мастерских по ремонту теле- и радиоаппаратуры, поэтому их называют сервисными осциллографами. \n\n

Цифровой осциллограф позволяет обнаруживать импульсные помехи и проводить математическую и статическую обработку полученных данных, а также сохранять в памяти до 10 000 осциллограмм. Данные в цифровых аппаратах выводятся на ЖК-дисплей. Настройка прибора происходит автоматически под любой характер сигнала, в нем имеются функции автоматической диагностики и калибровки. Минимальные показатели погрешности дают возможность получать высокоточные данные. Приборы такого типа пригодятся, когда важна максимально подробная диагностика оборудования, например, при ремонте телефонов, автомобилей и электроустановок. \n\n

Виды цифровых осциллографов \n\n

Люминофорные аппараты совмещают функции записывающих осциллографов и приборов, демонстрирующих результаты в режиме реального времени. Они могут не только хранить данные, но и выполнять сложные виды синхронизации. \n\n

Стробоскопические осциллографы анализируют сложные технические неполадки, они могут преобразовывать сигнал, позволяя увеличить его длительность. С их помощью можно выполнять широкополосные исследования и анализировать очень короткие периодические сигналы. \n\n

Некоторые модели цифровых осциллографов могут не только проводить измерения, но и генерировать сигналы, работать как частотомер, логический анализатор и анализатор спектра. Выпускаются и осциллографы-мультиметры, которые совмещают в себе возможности этих двух приборов.

Полоса пропускания

Полоса пропускания осциллографа должна в 3 — 5 раз превышать значения частот исследуемых сигналов. Для приборов начального уровня, предназначенных для работы с простыми цифровыми схемами и усилителями звуковой частоты, достаточно значения в 25 МГц. Для работы с радиочастотными схемами и в профессиональных исследованиях используется прибор с полосой пропускания в 100 — 200 МГц. От этого параметра зависит и цена прибора: чем больше верхнее значение полосы пропускания, тем он дороже.

Количество каналов

От количества каналов зависит количество отображаемых на дисплее независимых сигналов. Возможность одновременного наблюдения за несколькими графиками позволяет сравнивать и анализировать их. Для работы с несложной техникой будет достаточно двух или четырех каналов. Наиболее функциональными считаются осциллографы с функцией логического анализатора, в таких моделях может быть до 16 каналов.

Частота дискретизации

От частоты дискретизации зависит количество выборок сигнала в секунду и, соответственно, качество разрешения картинки на экране. Чем больше точек сигнала устройство выбирает на входе, тем точнее будет изображение. Особенно это важно, когда измеряются однократные и переходные процессы.

Производители могут указывать частоту дискретизации — как отдельно по каналам, так и при их объединении. Чем больше каналов задействовано одновременно, тем ниже значение частоты дискретизации для каждого канала.

Полоса пропускания \n\n

Полоса пропускания осциллографа должна в 3 — 5 раз превышать значения частот исследуемых сигналов. Для приборов начального уровня, предназначенных для работы с простыми цифровыми схемами и усилителями звуковой частоты, достаточно значения в 25 МГц. Для работы с радиочастотными схемами и в профессиональных исследованиях используется прибор с полосой пропускания в 100 — 200 МГц. От этого параметра зависит и цена прибора: чем больше верхнее значение полосы пропускания, тем он дороже. \n\n

Количество каналов \n\n

От количества каналов зависит количество отображаемых на дисплее независимых сигналов. Возможность одновременного наблюдения за несколькими графиками позволяет сравнивать и анализировать их. Для работы с несложной техникой будет достаточно двух или четырех каналов. Наиболее функциональными считаются осциллографы с функцией логического анализатора, в таких моделях может быть до 16 каналов. \n\n

Частота дискретизации \n\n

От частоты дискретизации зависит количество выборок сигнала в секунду и, соответственно, качество разрешения картинки на экране. Чем больше точек сигнала устройство выбирает на входе, тем точнее будет изображение. Особенно это важно, когда измеряются однократные и переходные процессы. \n\n

Производители могут указывать частоту дискретизации — как отдельно по каналам, так и при их объединении. Чем больше каналов задействовано одновременно, тем ниже значение частоты дискретизации для каждого канала. «>,»props»:<"placement":"ContentWrapper">>>>,»meta»:<"/content/content/cms/CmsPageLayout-1/13796449":<"name":"@MarketNode/WysiwygText">>>

Тип питания

Если предстоит работать с осциллографом на выезде или перемещаться с ним по цеху, лучше приобрести модель, работающую от аккумуляторов. Есть осциллографы, которые способны на одной зарядке проработать до 8 ч. В лабораториях, мастерских и учебных классах используются измерительные приборы, которые подключаются к электросети.

Источник

Осциллографы предназначены для решения широкого спектра задач по фиксации, а также анализу электрических сигналов. Профессионалов сложно удивить функционалом современного осциллографа. Однако люди, ни разу не сталкивающиеся или имеющие малый опыт использования этого прибора, часто обращаются к нам за консультацией по целому ряду вопросов.

В этой статье мы постараемся ответить на часто задаваемые вами вопросы. Рассмотрим особенности конструкции, функционала и использования этих устройств.

Общие вопросы

Осциллограф, что это?

Это прибор, предназначенный для регистрации электрических сигналов. В зависимости от встроенного функционала эти устройства могут как просто визуализировать регистрируемые импульсы, так и способны к определению его различных параметров. В электронике эти приборы применяются для ремонта, диагностики и наладки схем и компонентов.

Классификация

Наиболее часто встречающийся вопрос – это какой осциллограф выбрать или купить? В первую очередь стоит посмотреть на их классификацию. Условно эти устройства можно разделить по таким признакам, как:

1. Тип исполнения:

2. Тип и число входных каналов:

3. Основные характеристики:

4. Наличие дополнительного встроенного функционала:

Экран

На экране устройства отображается принятый устройством импульс – осциллограмма. При наличии нескольких каналов можно отслеживать соответствующее число импульсов, а также выполнять их анализ и математическую обработку.

Снимки экрана цифрового четырехканального осциллографа Hantek DSO4254B.

Электронный осциллограф

Первые созданные устройства регистрировали сигнал на бумажной ленте, как самописец. В следующих моделях запись осуществлялась уже на чувствительную к свету пленку. Электронными же их стали называть за использование электронно-лучевой трубки (ЭЛТ) в качестве экрана, а также за то, что они создавались на базе электронных компонентов. Поэтому можно любой из ныне существующих устройств назвать электронным, так как в них также используются электронные компоненты.

С развитием микроэлектроники техники пришла цифровая обработка сигналов, а на смену ЭЛТ экранам – жидкокристаллические (ЖК). В настоящее время их уже называют не электронными, а используют термин – цифровой.

Цифровой или аналоговый?

Аналоговые устройства (электронно-лучевые) практически полностью вытеснены их цифровыми моделями. Однако для отображения реальной формы сигнала, а также регистрации меняющихся с высокой частотой сигналов, аналоговые приборы все же остаются незаменимыми.

Виды осциллографов: цифровой Atten (Gratten) GA1102CAL (а) и аналоговый С1-82 (б).

Однако в большинстве случаев все же приходится работать с цифровыми импульсами, а также сигналами типовых форм, и здесь преимущество именно за цифровыми устройствами. Они обладают:

Основной недостаток цифровых приборов – их высокая стоимость.

Осциллограф в диагностике автомобиля?

Обычным устройством можно регистрировать импульсы датчиков положения коленвала, распредвала, расходомера, генератора, катушек зажигания, работу форсунок, а также другие сигналы систем автомобиля. При наличии встроенного логического анализатора можно отслеживать работу и взаимодействие электронных блоков управления автомобиля.

Однако при оценке исследуемых сигналов необходимы знания о эталонной форме и частоте регистрируемых импульсов, а также сведений о работе и взаимодействии всех элементов автомобиля. Поэтому без специальных знаний и навыков выявить неисправность будет сложно.

Для диагностики автомобильной электроники чаще используют специальные устройства – мотор-тестеры. Они обладают профессиональным ПО анализирующим регистрируемые данные.

Измерения, выполняемые осциллографом?

Аналоговые устройства позволяют измерить параметры принимаемого сигнала только примерно. Это связано с тем, что измерения на них можно выполнить только визуально по сетке, размещенной на экране.

Пример изображения осциллограммы на экране аналогово прибора.

С учетом коэффициентов развертки и усиления на аналоговых устройствах можно определить только:

Цифровые приборы имеют больше вспомогательных функций. Помимо четкого изображения, они способны на автоматические вычисления большинства параметров принимаемого сигнала. Таких, например, как:

Также на цифровых устройствах можно выполнять различные курсорные измерения такие, как:

Что можно проверить осциллографом?

В первую очередь прибор предназначен для анализа параметров сигналов в электрических схемах. Его можно использовать для:

Также его можно использовать для проверки целостности, а также соответствия параметров резисторов, конденсаторов, дросселей и других полупроводниковых элементов. Однако для этого требуется специальная приставка – характериограф. В настоящее время такой способ измерения мало актуален. Удобнее и проще воспользоваться доступными устройствами для проверки элементной базы такими, например, как: мультиметры, ESR и RLC-тестеры.

Схема характериографа и осциллограммы испытания различных электронных компонентов.

Назначение осциллографа Постоловского?

Устройство изготавливается в виде приставки с возможностью подключения к компьютеру. Комплектуется специализированными датчиками и пробниками для подключения к диагностируемым системам автомобиля.

Автомобильная диагностика

Автодиагностический осциллограф отличается от обычного, цифрового, наличием:

Вопросы по функционалу

Калибровка прибора

Перед первым использованием, а также смене щупов и пробников требуется их обязательная калибровка. Эта операция позволяет скомпенсировать погрешность, вносимую щупом, за счет собственного сопротивления. Для выполнения операции калибровки используется встроенный генератор сигналов. В устройствах, где нет генератора сигналов, организован специальный тестовый выход на опорной частоте. Используемый для калибровки сигнал имеет прямоугольную форму – форму меандра.

Генератор сигналов

Генератор в осциллографе способен выдавать импульсы различной формы, периодичности и амплитуды. Они используются в качестве управляющих для подачи на электронные компоненты и блоки различных схем при их диагностике. На выходе генератора можно получит импульсы простых и сложных форм:

Опорная частота

Опорная частота – это минимальная частота сигнала, регистрируемая прибором без ослабления. Обычно она составляет 1 кГц, но не более 1/20 от полосы пропускания. Относительно опорной частоты осуществляется определение полосы пропускания устройства.

Полоса пропускания

Принимаемые импульсы могут иметь частоту колебаний от нескольких герц до нескольких сотен мегагерц. Поэтому диапазон регистрируемых с минимальными искажениями частот, очень важен при выборе прибора.

Синхронизация

Синхронизация – это функция формирования статичного изображения одного или нескольких импульсов периодического сигнала. Синхронизация осуществляется по уровню напряжения при его нарастании (по фронту) или при снижении (по спаду) или другим параметрам (триггерам).

Можно выделить два вида синхронизации: внешнюю и внутреннюю.

Внешняя синхронизация осуществляется по периодическому сигналу, получаемому из вне. Это может быть и сетевое напряжение или внешний генератор.

Внутренняя – осуществляется по сигналам внутреннего генератора прибора.

Режимы синхронизации запуска

Режим синхронизации запуска или режим триггера (Trigger mode) определяет порядок начала сбора данных о принимаемом импульсе. Существует три режима синхронизации:

Режимы триггера

Триггер – это условие, при выполнении которого начинается сбор и отображение данных принимаемого импульса. Триггер позволяет зарегистрировать определенное периодическое или одиночное событие. У моделей с минимальным функционалом присутствуют триггеры, реагирующие только на фронт импульса.

Более продвинутые модели могут иметь следующие триггеры запуска:

Развертка

Развертка – это диапазон разрешения отображаемого на экране прибора сигнала. Выделяют вертикальную развертку, измеряемую в вольтах на деление, и коэффициент горизонтальной развертки измеряемый в секундах на деление.

Чувствительность

Дискретизация

Частота дискретизации — это частота с которой происходит запись или сэмплирование регистрируемого импульса. В аналоговых приборах она измеряется в герцах, а в цифровых в выборках за секунду (Выб/с). Чем выше частота дискретизации, тем достовернее будет воспроизведена форма принятого импульса. Поэтому в цифровых устройствах этот показатель составляет миллионы или миллиарды выборок в секунду.

Время нарастания

Характеристика, отражающая время, за которое уровень импульса меняется от низкого опорного значения до высокого опорного значения – называется временем нарастания сигнала. Чем этот показатель меньше – тем достовернее будут отображаться нарастания и спады регистрируемых импульсов.

Глубина записи

Аттенюатор

Аттенюатор — это устройство, предназначенное для дополнительного ослабления исследуемого сигнала. Их часто применяют для исследования напряжения первичной цепи системы зажигания, где амплитуда импульсов значительно превышает максимальное входное напряжение регистрирующего устройства.

Аттенюатор Hantek HT201 (20:1).

Пробник или обычный провод?

Пробник или просто щуп – это специальный инструмент, предназначенный для передачи регистрируемых сигналов с минимальными искажениями. Если использовать обычный провод в качестве пробника, то с высокой долей вероятности вы получите не верную картину принимаемого сигнала. Причины этого – наводимые в кабеле помехи от другого электрического оборудования. Также материал, используемый для обычных проводников, имеет низкое качество и однородность. Это также ухудшает качество сигнала и значительно ослабляет его.

Сам пробник состоит из кабеля с BNC разъемом, а также держателя с щупом. Кабель имеет внешнюю оплетку для экранирования передаваемого импульса от внешних помех. Его внутренняя жила имеет небольшой диаметр. Это позволяет снизить собственную емкость кабеля. На конце держателя размещен контакт в виде иглы или крючка. Игольчатые контакты часто выполнятся пружинящими, для предотвращения повреждения дорожки или контакта. В самом держателе или у BNC разъема, размечается схема компенсации с отверстием под регулировку подстрочного конденсатора.

Также пробники часто снабжаются делителем напряжения от 10Х до 1000Х. Это позволяет расширить диапазон регистрируемых напряжений.

Пробник с делителем Hantek T3100 (1:100, 100МГц)

Характеристики пробников и аттенюаторов

Характеристики, которыми обладают эти устройства, оказывают прямое влияние на качество передаваемого импульса. При их выборе обязательно учитываются как собственные характеристики, так и характеристики используемого с ними прибора.

К важнейшим характеристикам пробников, а также аттенюаторов можно отнести:

К второстепенным характеристикам относятся:

Используемые условные сокращения

Если у настольных устройств за счет большого экрана практически отсутствуют сокращения слов, то с портативными моделями дела обстоят сложнее. Экраны небольшого размера не позволяют четко описать отображаемую характеристику. Поэтому в таких приборах используют ряд общепринятых сокращений. При этом различные производители могут использовать разные варианты сокращений. Далее приводятся основные общепринятые сокращения.

Обозначение входа или номер входного канала

Источник

Осциллограф

Осциллограф — это прибор, который показывает изменение напряжение во времени на каком-либо участке электрической цепи.Ось X на экране осциллографа — это время, ось Y — напряжение.

В этой статье мы рассмотрим три типа осциллографов, а также принципы их работы.

Аналоговый осциллограф

Его еще также называют электронно-лучевой осциллограф, так как он состоит из электронно-лучевой трубки. По сути электронно-лучевая трубка представляет из себя маленький кинескоп, на котором мы можем наблюдать какое-либо изменение электрического сигнала.

Любой осциллограф имеет экран. Он может быть встроенный, либо это может быть монитор вашего настольного компьютера или дисплей ноутбука. В нашем случае на фото мы видим, что наш осциллограф имеет круглый экранчик. Сигнал, который вырисовывается на таком экране называется осциллограммой.

Для измерения электрических сигналов нам потребуются специальный щуп для осциллографа. Такой щуп представляет из себя кабель из двух проводов, один из которых является сигнальным, а другой нулевым. Нулевой провод также часто называют «землей».

Более современные щупы уже выглядят вот так.

А вот и сам разъем щупа

Этот конец щупа соединяется с осциллографом и фиксируется небольшим поворотом по часовой стрелке.

Что делать, если вы не помните, какой провод из щупа является сигнальным, а какой нулевым? Это определяется очень просто. Так как человек находится всегда в электромагнитном поле, он является своего рода принимающей антенной и может наводить помехи. Касаясь сигнального щупа осциллографа, на экране мы увидим, что сигнал очень сильно исказился.

При касании нулевого провода, сигнал на осциллографе остался бы таким, какой был. То есть чистый ноль.

Как измерить постоянное напряжение аналоговым осциллографом

Для того, чтобы измерить постоянное напряжение, мы должны переключить осциллограф в режим DC, что означает «постоянный ток». В разных моделях это делается по разному, но этот переключатель обязательно должен быть в каждом осциллографе.

Давайте рассмотрим на реальном примере, как можно измерить постоянное напряжение. Для этого нам потребуется источник постоянного тока. В данном случае я возьму лабораторный блок питания. Выставляю на нем значение напряжения в 1 Вольт.

Теперь необходимо выбрать масштаб измерений. Если мы хотим, чтобы одна сторона квадратика была равна 1 Вольту, то ставим коэффициент масштабирования 1:1. В данном случае я выставляю переключатель вертикальный развертки на единичку.

Далее сигнальный провод осциллографа цепляем на «плюс» питания, а нулевой — на «минус» питания. Далее наблюдаем вот такую картину.

Как вы могли заметить, осциллограммой постоянного тока является прямая линия, параллельная горизонтальной оси (оси Х). По вертикальной оси (оси Y) мы видим, что сигнал поднялся ровно на одну клеточку. Мы выставили коэффициент масштабирования по Y, что 1 клеточка — это 1 Вольт. Следовательно в нашем случае сигнал поднялся ровно на 1 клеточку, что говорит нам о том, что это и есть осциллограмма постоянного тока в 1 Вольт.

Я также могу изменить коэффициент. Например, ставлю на 2. Это означает, что 1 квадратик будет уже равен 2 Вольтам.

Смотрим, что произойдет с сигналом с напряжением в 1 Вольт

Здесь мы видим, что его значение просело в 2 раза, так как мы взяли коэффициент 1:2, что означает 1 квадратик равен 2 Вольтам. Благодаря масштабированию вертикальный развертки, мы можем измерять сигналы напряжением хоть в 1000 вольт!

Что случится, если мы соединим сигнальный провод осциллографа с «минусом» питания, а нулевой с «плюсом» питания? В этом случае осциллограмма «пробьет пол» и просто покажет минусовые значения. Ничего страшного в этом нет. Здесь мы видим значение «-2» Вольта.

Как измерить переменное напряжение аналоговым осциллографом

Для измерения переменного напряжения нам потребуется переключить осциллограф в режим измерения AC — «переменный ток». Если вы хотите просто наблюдать форму сигнала, то вам необязательно знать, какой провод осциллографа куда тыкать. Давайте измеряем переменное напряжение с понижающего трансформатора, который включен в сеть 220 Вольт.

Снимаем напряжение со вторичной обмотки трансформатора и видим вот такую осциллограмму.

По идее здесь должен быть чистый синус. То ли трансформатор вносит искажения в сигнал, то ли на электростанции что-то не так. Непонятно. Ну да ладно, главное то, что мы сняли осциллограмму переменного напряжения со вторичной обмотки трансформатора.

В этом случае мы можем без проблем определить период сигнала и его частоту. В этом нам поможет переключатель горизонтальной развертки по оси времени.

Период — это время, через которое сигнал повторяется. Обозначается буквой Т. В нашем случае период равен 4 квадратикам.

Так как один квадратик в нашем случае равен 0,005 секунд, то получается, что T=0,005 x 4 = 0,02 секунды. Отсюда можно узнать частоту сигнала.

V — это частота, Гц

T — период сигнала, с

Для данного случая

V=1/T=1/0,02=50 Гц. Трансформатор меняет только амплитуду сигнала, но не изменяет его частоту. Поэтому, частота в нашей сети 50 Герц, что и подтвердил осциллограф.

Цифровой осциллограф

Цифровой осциллограф — это осциллограф, построенный на основе цифровой схемотехники. Его главное отличие от аналогового в том, что внутри него идет цифровая обработка сигналов. Цифровой осциллограф может записывать, останавливать, автоматически подгонять и измерять исследуемый сигнал. И это только часть функций!

Как подготовить цифровой осциллограф к работе

Включаем осциллограф и цепляем щуп на любой из каналов. Я соединил щуп с первым каналом (CH1)

На щупе есть делитель. Ставим его ползунок на 10Х. В осциллографе по умолчанию также должен стоять делитель на 10Х. Если это не так, ищем в его настройках и ставим в характеристиках канала «10Х».

Каждый нормальный цифровой осциллограф имеет встроенный генератор прямоугольных импульсов с частотой 1000 Герц (1кГц) и амплитудой напряжения в 5 Вольт. Чаще всего этот генератор находится в нижнем правом углу. В нашем случае он называется Probe Comp. Цепляемся за него щупом.

Все должно выглядеть приблизительно вот так:

На дисплее в это время происходит какой-то

В этом осциллографе есть волшебная кнопка, от которой я без ума. Это кнопка автоматического позиционирования сигнала Autoscale. Нажал на эту кнопку

Согласился с условиями автоматического позиционирования сигнала

Но что такое? У нас должен быть ровный прямоугольный периодический сигнал! Вся проблема в том, что щуп осциллографа вносит искажения в сам сигнал, поэтому, его желательно корректировать каждый раз перед работой.

В современных щупах есть маленький винтик, заточенный под тонкую отвертку. С помощью этого винтика мы будем корректировать щуп.

Крутим и смотрим, что у нас получается на дисплее.

Ого, слишком сильно крутанул винт.

Крутим чуточку в обратную сторону и выравниваем горизонтально вершины сигнала.

Вот! Совсем другое дело! На дисплее у нас ровные прямоугольные сигналы, следовательно н а этом этапе цифровой осциллограф полностью готов к работе.

Как измерить постоянное напряжение цифровым осциллографом

Итак, первым делом выбираем, какое напряжение собираемся измерять. Это делается с помощью кнопочки Coupling (нажимаем клавишу Н1). DC — direct current, что с английского означает «постоянный ток».

Справа экрана сплывают окошки, и мы выбираем DC (нажимаем клавишу F1)

Все, после этого наш осциллограф полностью готов к измерению постоянного тока.

Откуда будем брать постоянный ток? У меня для этого есть блок питания. Выставим на нем для примера 5 Вольт.

Соединяем щупы блока питания и осциллографа. Сигнальный щуп осциллографа желательно соединять с красным плюсовым крокодилом щупа блока питания, а черный щуп (земля) соединить с минусовым черным крокодилом.

Смотрим на дисплей осциллографа

Что мы тут видим? А видим мы тут осциллограмму постоянного напряжения. Постоянное напряжение — это такое напряжение, которое не изменяется во времени.

На что стоит обратить внимание? Разумеется, на цену деления. Один квадратик по вертикали у нас равен 2 Вольта. Если считать от центра пересечения жирных штриховых линий, то осциллограмма находится на высоте 2,5 стороны квадратика. Значит, напряжение будет 2,5х2=5 Вольт. Так как мне лень считать, я вывожу эти показания осциллографа прямо на экране (нижняя левая зеленая рамка).

Как измерить переменное напряжение цифровым осциллографом

Для опытов я возьму ЛАТР (Лабораторный автотрансформатор). Как вы помните, ЛАТР понижает или повышает переменное сетевое напряжение.

Выставляем напряжение на ЛАТРе 100 Вольт.

На осциллографе переключаем на АС, что означает alternating current — переменный ток.

Цепляемся к выходным разъемам ЛАТРа и наблюдаем такую картину.

С помощью кнопки «Measure» я вывел некоторые интересующие нас параметры:

Vk — среднеквадратичное значение напряжения. В данном случае он нам показывает напряжение, которое мы подавали с ЛАТРа — это 100 Вольт.

F — частота. В данном случае это частота сети 50 Герц. ЛАТР не меняет частоту сети.

T — период. T=1/F. Как мы с вами видим частота напряжения в сети 50 Герц. Период равен 20 миллисекунд. Если единицу разделить на 20 миллисекунд, то мы как раз получим частоту сигнала.

Как вывести все параметры сигнала

Мы будем рассматривать все наши измеряемые параметры на конкретном примере. Для этого будем использовать генератор частоты с заранее выставленной частотой в 1 Мегагерц (ну или 1000 КГц) с прямоугольной формой сигнала:

Сигнал с генератора частоты на экране осциллографа выглядит вот так.

А где же правильный прямоугольный сигнал? Вот тебе и раз… Ничего с этим не поделаешь. Это есть, было и будет у всех прямоугольных сигналов. Это возникает вследствие несовершенства цепей и радиоэлементов. Особенно хорошо такая осциллограмма прорисовывается на высоких частотах, как в нашем примере.

Далее нажимаем кнопочку «Add» ( с англ. — добавлять), с помощью вспомогательной клавиши H1

И потом нажимаем кнопку «Show All» (с англ. — показать всё) с помощью вспомогательной клавиши F3

В результате всех этих операций у нас выскочит табличка с измеряемыми параметрами сигнала:

Описание характеристик сигналов

Как вы знаете, осциллограф нам показывает изменение напряжения сигнала во времени. Поэтому, параметры сигналов в основном делятся на два типа:

— Амплитудные

Давайте рассмотрим основные из них. Начнем слева-направо.

Period — с англ. период. Период сигнала — это время, за которое сигнал повторяется. В нашем случае период обозначается буквой «Т».

Чтобы самостоятельно посчитать период, нам надо знать значение одной клетки по горизонтали. Внизу осциллограммы можно найти подсказку. Я ее пометил в желтый прямоугольник

Следовательно, одна клеточка по горизонтали равна 500 наносекунд. А так как у нас период длится ровно две клеточки, значит 500 х 2 = 1000 наносекунда или 1 микросекунда.

Сходятся ли наши расчетные показания с показаниями автоматических измерений? Смотрим и проверяем.

Стопроцентное попадание! Кстати, чтобы не было дальнейших вопросов, привожу небольшую табличку.

«Пико» — буквой «p»

«Нано» — буквой «n»

«Микро» обозначается буквой «u», как и в маркировке современных конденсаторов.

«Милли» — буквой «m».

Freq. Полное название frequency — с англ. частота. Обозначается буквой «F». Частоту очень легко можно вычислить по формуле, зная период Т.

Ну разве не чудо? 😉

Следующий показатель Mean. В нашем случае обозначается просто буковкой «V». Он означает среднюю величину сигнала и используется для измерения постоянного напряжения. В данный момент этот параметр не представляет интереса, потому как измеряется переменный ток и в значении этого сигнала показывается какая-то вата. Постоянный ток меряет нормально, можно вывести этот параметр на дисплей, что мы и делали в прошлой статье:

Еще один интересный параметр: PK-PK. Называется он Peak-to-Peak и показывает напряжение от пика до пика. Обозначается как Vp. Что это за напряжение от пика до пика, показано на осциллограмме ниже:

Так как мы видим, что значение нашего квадратика равно 1 Вольту (внизу слева)

То можно высчитать и напряжение от пика до пика. Оно будет где-то эдак 5 Вольт. Сверяемся с автоматическим измерением

Почти в тютельку!

Остальные параметры сигнала не столь важны для начинающих электронщиков.

Плюсы и минусы цифрового осциллографа

Начнем с плюсов

Где купить цифровой осциллограф

Естественно, на Алиэкспрессе, так как в наших интернет-магазинах их цена бывает завышена в два, а то и в три раза. Также очень хорошие отзывы об осциллографе Hantek, характеристики которого даже лучше, чем у моего OWON:

Посмотреть его можете на Алиэкпрессе по этой ссылке.

USB осциллограф

USB-осциллограф представляет из себя прибор, который не имеет собственного экрана.

У нас на обзоре USB осциллограф INTRUSTAR.

В придачу с ним шли 2 щупа, шнур USB, расходники, диск с ПО, а также отвертка для регулировки щупов

С одной стороны осциллографа мы видим два разъема для подключения щупов. Первый разъем CH1, что означает первый канал, а второй разъем CH2, то есть второй канал. Следовательно, осциллограф двухканальный. Справа видим два штыря. Эти штыри — генератор тестового сигнала для калибровки щупов осциллографа. Один из них земля, а другой — сигнальный. Калибруем точно также, как и простой цифровой осциллограф. Как это делать, я писал выше в статье.

В рабочем состоянии USB осциллограф выглядит вот так.

После установки программного обеспечения на компьютер или ноутбук, открываем программу и запускаем осциллограф. Здесь я уже сразу подцепил тестовый сигнал, чтобы подготовить осциллограф к работе.

Также можно вывести значение сигналов, которые осциллограф сразу бы показывал на экране монитора.

Плюсы и минусы USB осциллографа

Более подробно про характеристики цифровых осциллографов вы можете прочитать, скачав учебное пособие по цифровым осциллографам.

Похожие статьи по теме «осциллограф»

Источник

Зачем нужен осциллограф

Рано или поздно любой начинающий электронщик, если не бросит свои эксперименты, то дорастет до схем, где нужно отслеживать не просто токи и напряжения, а работу схемы в динамике. Особенно это часто нужно в различных генераторах и импульсных устройствах. Вот тут без осциллографа делать нечего!

Страшный прибор, да? Куча ручек, каких то кнопочек, да еще экран и нифига не понятно что тут да зачем. Ничего, сейчас исправим. Сейчас я тебе расскажу как пользоваться осциллографом.

Как всегда, поясню на отвлеченном примере

Представь, что ты стоишь перед железной дорогой, а мимо тебя с бешеной скоростью мчится бесконечный поезд состоящий из совершенно одинаковых вагонов. Если просто на них стоять и смотреть, то ничего кроме размытой фигни ты не увидишь.

А теперь ставим перед тобой стенку с окошком. И начинаем открывать окошко только тогда, когда очередной вагон будет в том же положении, что и предыдущий. Так как у нас вагоны все одинаковые, то тебе совершенно необязательно видеть один и тот же вагон. В результате картинки разных, но идентичных вагонов будут выскакивать перед твоими глазами в одном и том же положении, а значит картинка как бы остановится. Главное это синхронизировать открытие окошка со скоростью поезда, чтобы при открытии положение вагона не менялось. Если скорость не совпадет, то вагоны будут “двигаться” либо вперед, либо назад со скоростью, зависящую от степени рассинхронизации.

На этом же принципе построен стробоскоп — девайс, позволяющий разглядывать быстро движущиеся или вращающиеся хреновины. Там тоже шторка быстро-быстро открывается и закрывается.

Так вот, осциллограф это тот же стробоскоп, только электронный. А показывает он не вагоны, а периодические изменения напряжения. У той же синусоиды, например, каждый следующий период похож на предыдущий, так почему бы не “остановить” его, показывая в один момент времени один период.

Принцип работы осциллографа

В итоге, генератор развертки выдает пилу только тогда, когда надо. В этом случае синхронизация получается полностью автоматической. При выборе уровня следует учитывать такой фактор, как помехи. Так что если взять слишком низкий уровень, то мелкие иголки помех могут запустить генератор когда не нужно, а если взять уровень слишком большой, то сигнал может под ним пройти и ничего не случится. Но тут проще покрутить ручку самому и сразу же все станет понятно.

Также сигнал синхронизации можно подать и с внешнего источника.

Подробно о том, как устроены и работают осциллографы смотрите здесь: Электронный осциллограф

Итак, в топку теорию, переходим к практике

Показывать буду на примере своего осциллографа, спертого когда то давно с оборонного предприятия КБ “Ротор” :). Обычный осцил, не шибко навороченный, но надежный и простой как кувалда.

Яркость, фокус и освещение шкалы думаю не требуют пояснений. Это настройки интерфейса.

Усилитель У и стрелочки вверх вниз. Эта ручка позволяет гонять изображение сигнала вверх или вниз. Добавляя ему дополнительное смещение. Зачем? Да иногда не хватает размера экрана, чтобы вместить весь сигнал. Приходится его загонять вниз, принимая за ноль не середину, а нижнюю границу.

Ниже идет тумблер переключающий ввод с прямого, на емкостный. Этот тумблер в том или ином виде есть на всех без исключения осциллографах. Важная вещь! Позволяет подключать сигнал к усилителю либо напрямую, либо через конденсатор. Если подключить напрямую, то пройдет и постоянная составляющая и переменная. А через кондер проходит только переменная.

Например, надо нам посмотреть на уровень помех блока питания компа. Напряжение там 12 вольт, а величина помех может быть не более 0.3 вольт. На фоне 12 вольт эти жалкие 0.3 вольт будут совсем незаметны. Можно, конечно увеличивать коэффициент усиления по Y, но тогда график вылезет за экран, а смещения по Y не хватит, чтобы увидеть вершину. Тогда нам нужно лишь врубить конденсатор и тогда те 12 вольт постоянки осядут на нем, а в осциллограф пройдет только переменный сигнал, те самые 0.3 вольта помехи. Которые можно усилить и разглядеть в полный рост.

Еще почти на каждом осциллографе есть калибровочный выход. На котором ты всегда можешь найти прямоугольный сигнал частотой 1Кгц и напряжением около полувольта. В зависимости от модели осцила. Используется для проверки работы самого осциллографа, ну иногда и в тестовых целях пригождается 🙂

Две здоровенные крутилки Усиление и Длительность

Усиление служит для масштабирования сигнала по оси Y. Там же показано сколько вольт на деление в итоге покажет.

Скажем, если у тебя стоит 2 вольта на деление, а сигнал на экране достигает высоты две клеточки размерной сетки, значит амплитуда сигнала равна 4 вольта.

Длительность определяет частоту развертки. Чем короче интервал, чем больше частота, тем более высокочастотный сигнал ты сможешь разглядеть. Тут клеточки проградуированы уже в милли и микросекундах. Так что по ширине сигнала ты можешь посчитать сколько он клеток, а умножив его на масштаб по оси Х получишь длительность сигнала в секундах. Также можно посчитать длительность одного периода, а зная длительность легко найти частоту сигнала f=1/t

Верхняя пипка на крутилках позволяет менять масштаб плавно. Обычно у меня она стоит на щелчке, чтобы я всегда четко знал какой у меня масштаб.

Также там есть вход Х на который можно подать свой сигнал, вместо пилы развертки. Таким образом осциллограф может послужить телевизором или монитором, если собрать схему которая будет формировать изображение. Крутилка с надписью Развертка и стрелочками влево и вправо позволяет гонять график по экрану влево и вправо. Удобно иногда бывает, чтобы подогнать нужный участок под деления сетки.

Переключатель со внутренней на внешнюю, позволяет подать на вход синхроимпульсы с внешнего источника.

Переключатель с надписью +/- переключает полярность уровня. Есть не на всех осциллографах.

Как только появилась полоса, то выстави крутилками смещения её на ноль. Если у тебя аналоговый осциллограф, особенно если древний, то дай ему прогреться. У моего после включения ноль плавает еще минут пятнадцать.

Дальше выстави предел измерений по напряжению. Бери с запасом, если что уменьшишь. Теперь если земляной провод осциллографа приложишь к минусу батарейки, а сигнальный к плюсу, то увидишь как график скакнет на полтора вольта. Кстати, старые осциллографы зачастую начинают подвирать, поэтому по эталонному источнику напряжения полезно посмотреть насколько точно он отображает напряжение.

Если ты только начал, то тебе подойдет любой. Крайне желательно если он будет двухканальным. То есть у него будет два щупа и две крутилки Усиления, для первого и второго канала, что позволяет одновременно получить два графика.

Профессиональное развитие начинается здесь: Телеграмм канал Домашняя электрика

Источник

Что такое осциллограф и для чего он нужен

Осциллограф – неотъемлемая часть комплектов измерительных приборов, предназначенных для электронных устройств. Осциллограф – это единственное устройство, которое помогает пронаблюдать саму форму сигнала и при этом оценивать его время и амплитуду. Сейчас осциллографы совсем не уступают в точности специальным измерительным приборам – вольтметрам, к примеру.

Назначение осциллографа – наблюдать форму сигнала, измерение параметров сигнала в любой момент времени, сравнение форм сигналов и их фазовых сдвигов с другими колебаниями.

Второе название осциллографа – осциллоскоп.

Устройство и принцип работы осциллографа

Среди всех измерительных приборов осциллограф считается одним из самых сложных в плане своего устройства. И не зря. Ведь по принципу работы он сравним с телевизором. Разница разве что в виде сигнала, обрабатываемом этими устройствами.

В основе лежит электронно-лучевая трубка. На ней отображается состояние входного электрического сигнала. Чтобы изображение совпадало с формой колебаний, электронный луч осциллографа управляется генератором строчной развёртки. (картинка)

У осциллографа электронно-лучевая трубка в своём устройстве имеет две пары отклоняющихся пластинок. Именно они и управляют положением электронного луча на экране.

Первая пара – горизонтальная. Она отвечает за отклонение луча в этой плоскости. На неё подаётся напряжение пилообразной формы от генератора горизонтальной развёртки. Потом напряжение увеличивается. Это вызывает отклонение луча по горизонтали. Луч вернётся назад и начнёт движение заново во то время, когда импульс резкой пойдёт на спад. Сам момент возвращения луча виден быть не должен. На экран в это время подаётся напряжение гашения луча.

Чтобы лучше понять принцип работы устройства, можно изучить блок-схему осциллографа. По ней в том числе становится понятно, что в состав устройства входят горизонтальный и вертикальный каналы.

Горизонтальная развёртка

Канал горизонтального подключения подключается к генератору развёртки. Он вырабатывает сигналы горизонтального отклонения лучей. Генератор Х (развёртки) работает в нескольких режимах.

При исследовании стабильных сигналов удобно использовать режим внутренней синхронизации. В этих условиях изображение будет неподвижным. Чтобы увеличить стабильность можно организовать захват частоты на входе генератором развёртки.

Также этот режим называется ждущим. В нём запуск генератора происходит в тот момент, когда входной сигнал достигает определённого уровня. Или от внешнего источника. В режиме внешней синхронизации удобно исследовать не очень стабильные колебания, особенно если есть синхронизация между генератором развёртки и схемы от одного источника колебания. Прибор поддаётся регулировка, чтобы точно установить уровень, на котором генератор запускается.

Если синхронизация происходит от сети питания, то запуск развёртки будет синхронизирован с колебанием напряжения сети. Так что синхронизация от сети так же предусмотрена, чтобы наблюдать за помехами и искажениями. Ручная синхронизация подходит для исследования различных непериодических сигналов. К примеру, в логических схемах.

Вертикальная развёртка

Канал вертикального отклонения называется каналом Y, по аналогии с горизонтальной осью Y в системе координат. В нём входной исследуемый сигнал обрабатывается. Сигнал этот поступает в канал через аттенюатор. Аттенюатор – это ступенчатый регулятор уровня. Это делается для того, чтобы амплитуда параметра, который измеряют, не превышала допустимый уровень. А картинка тем временем не выходила за пределы экрана. Канал Y может передать сигнал на генератор горизонтального отклонения для его синхронизации.

Обычно канал вертикального отклонения работает в открытом режиме. Это значит, что само отклонения луча будет чётко совпадать с уровнем сигнала. Когда есть постоянная составляющая, то это мешает наблюдению за колебаниями. Происходит это из-за того, что картинка будет слишком смещена к границам экрана сверху или снизу. Так же она может вообще выходить за границы. Эту постоянную составляющую можно убрать, если включить режим закрытого входа. Или настроить аттенюатор под размеры экрана.

Про закрытый вход. Сигнал поступает через конденсатор, не создающий препятствия для переменного напряжения. Тогда оба канала обладают оконченными усилителями, формирующими нужные уровни сигналов, которые подаются на отклоняющие пластины.

Основные параметры осциллографа

Осциллограф имеет ряд характеристик, которые помогают лучше определить его области применения.

Сопротивление входа

Большинство осциллографов имеют сопротивление входа 1 МОм. Это нужно для того, что вход самого устройства не искажал схему. Для этого его сопротивление должно быть достаточно большим.

Верхняя граница частоты исследуемого сигнала

Это тоже очень важный параметр. Сейчас осциллографы могут работать с колебаниями частот в гигагерцах. И имеется в виду не только частота сигнала, но так же длительность его фронта и спад определённых импульсов. Другими словами, время измерения амплитуды.

Особенно это полезно при исследовании сигналов, не обладающих формой синусоида. В сигнале больше гармонических составляющих с большой частотой, когда форма сигнала близится к прямоугольной. И входные цепи должны быть рассчитаны на такие частоты. Иначе задняя и передняя стенки импульсов на изображении будут искажены. Форма импульса не будет соответствовать действительности, хотя частота будет верной.

Здесь важно учесть, что при исследовании прямоугольных колебаний максимально допустимая частота осциллографа должна превосходить частоту сигнала в несколько раз.

Допустимые значения уровня

Понятно, что колебания малого уровня едва ли вызовут отклонения пучка электронно-лучевой трубки. Да и выйти из границ допустимых пределов разрешающей способности аналого-цифрового преобразователя частот тоже. Высокие значения в свою очередь могут вызвать множество реакций, от искажений изображения до выведения из строя входных цепей всего устройства.

Назначение осциллографа

Из прошлых пунктов уже можно выделить несколько областей, в которых применяются осциллографы. Но о том, для чего именно нужен осциллограф, ещё сказано не было.

Понятно, что они нужны для измерений и анализа форм периодических сигналов. И иногда при измерениях без осциллографов не обойтись. Амперметр и вольтметр дадут понятие только об уровне сигнала, а частометр – о частоте. Но полной картины достигнуто не будет. Тут то и помогают осциллографы.

Самая большая область применения этих устройств – исследование форм телевизионных сигналов. В них, кроме сигналов с информацией об изображении, так же есть данные о синхронизации кадровой развёртки и строчной, импульсах синхронизации цвета и прочая информация. В этом случае наблюдение за изображением на осциллографах очень облегчает процесс ремонта и регулировку трактов изображения у телевизоров. На картинке – телевизионный осциллограф.

Типы осциллографов

Электронно-лучевые осциллографы подразделяются на:

Аналоговые осциллографы

Сначала, очевидно, появились аналоговые осциллографы, ведь для работы устройства использовались аналоговые детали. Они подавали вполне точное изображение формы сигнала. Однако замерять амплитуды и частоты совсем не могли. При определении этих характеристик создавалась нелинейность. Она создавалась из-за искажений, которые вносил входной тракт, и движения электронного луча вкупе с этим. Получаемые данные можно было использовать только для оценочного измерения. А наблюдение было возможно только в случае периодического сигнала.

С появлением ЭЛТ стало возможным организовать память на одно движение луча горизонтальной развёртки. Чтобы оценивать помехи импульсов и однократные сигналы, это было необходимо.

Цифровые осциллографы

Современные цифровые осциллографы имеют куда более широкие возможности. В них цифровой тракт обработки сигнала подаётся после входных цепей осциллографа на аналого-цифровой преобразователь. Этот алгоритм позволяет проводить самые точные измерения параметров, таких как частота следования, длительность импульсов, напряжение. А используя запоминающее устройство (USB-осциллограф), можно запоминать любые участки формы сигналов без специального оборудования.

Цифровые осциллографы бывают двух видов. Разделены они были по принципу использования тракта. У одних он был дополнением к аналоговым измерениям, у вторых – использовался для формирования изображения.

Устройства первого типа не отличаются от аналоговых, имея дополнительную опцию для измерения. Вторые же максимально сходны с цифровыми, имея отличие только в отображении информации.

Современные осциллографы для отображения информация используют жидкокристаллические дисплеи. Кроме формы сигнала на нём отображаются все параметры, которые устройство замеряет:

Благодаря такому набору способностей один прибор может заменить большую часть других измерительных устройств.

Как ещё несколько полезных качеств цифровых осциллографов можно отметить:

Как правильно пользоваться осциллографом

После того, как стало понятны устройство и виды, нужно понять, как пользоваться осциллографом.

Начать стоит с калибровки. Для этого предусмотрены выходы встроенного калибратора, в котором значения частоты и напряжения строго фиксированы. Изображение на экране подгоняют под норму, регулируя чувствительность и частоту. Следует помнить, что щупы у этого устройства имеют два выхода, один из которых подключается к массе – общей точке всей электросхемы.

Далее на входном аттенюаторе нужно выставить уровень напряжения измеряемого сигнала. Если оно неизвестно, то устанавливается максимальное положение. Обычно – 100В на одно деление экрана. Переключениями аттенюатора нужно добиться, чтобы картинка заняла большую часть экрана.

Следующий шаг – выставить нужный режим синхронизации и частоту задающего генератора. Значения длительности периода колебаний установлены на регуляторе частот. Например, переключатель установлен на 20 мс/дел. Это обозначает, что период колебаний, длящийся 20мс, уложится в одно деление на координатной сетке. Частота будет равна 50Гц.

Регулируя уровень и синхронизацию, нужно добиться неподвижности изображения.

Чтобы произвести измерения, нужно следовать алгоритму:

Дополнительные возможности и советы

Осциллографы могут быть двулучевыми. Двулучевые осциллографы необходимы для построения изображений большего количества сигналов. Эти устройства имеют в своей комплектации специальную ЭЛТ с двумя лучами. Конструкция её состоит из стеклянной колбы, в которой есть две системы отклоняющихся пластин, независимые друг от друга.

Один сигнал выбирают главным, по нему синхронизируют осциллограф и относительно главного сигнала наблюдают за остальными. Для увеличения входного диапазона используются входные делители 1:10 или 1:100, поднимающие верхнее допустимое значение до 10 или 100 раз. Это нужно учитывать в дальнейших расчётах, чтобы не допустить ошибки. Наличие входного делителя при этом увеличивает и входное сопротивление.

Цифровые осциллографы не требуют подсчёта амплитуд и частот вручную. Эти значения выводятся на экран. Более того, изображение можно занести в память и распечатать.

Когда нет дополнительных входов Y, для определения фазовых сдвигов нужен осциллограф с входом Х, у которого отключён внутренний генератор развёртки. Тогда, подавая колебания на эти входы, фазы и частоты можно сравнивать по «фигурам Лиссажу».

Источник
