Ступицы передних колес – устройство и задачи

Ступица что это

Ступица что это

Техническое состояние ходовой части влияет на комфорт поездки и, главное, на безопасность пассажиров, водителя и прочих участников движения. Ступица переднего колеса — наиболее важный элемент подвески, от которого зависит управляемость и тормозной путь автомобиля. Если ступичный подшипник выйдет из строя и заклинит, машина резко изменит курс, что спровоцирует ДТП. При поломке деталей колесо может попросту отвалиться.Назначение
Ступица переднего колеса выполняет три важнейшие функции:

Обеспечение подвижного и надежного соединения полуоси с колесным диском.
Удержание тормозного диска или барабана для обеспечения эффективного торможение автомобиля.
Передача вращающего момента от ШРУСа (шарнира равных угловых скоростей) к ведущему колесу (актуально для полноприводных и переднеприводных машин). Для этого на внутренней поверхности ступицы нанесены шлицы, которые входит полуось. То есть, ступицы передних колес выступают деталями трансмиссии и позволяют транспортному средству двигаться.
В современных авто, напичканных электроникой, в ступицах установлены датчики, обеспечивающие работу антипробуксовочной, антиблокировочной и других систем, которым необходим контроль за вращением колес и поведением автомобиля на дороге.

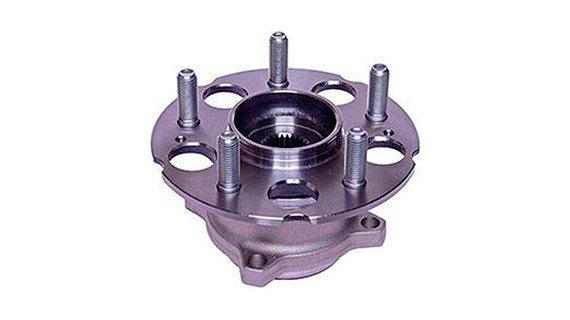

Устройство
При столь высокой функциональности ступица переднего колеса имеет очень простое устройство. Оно состоит из четырех основных деталей:

Тело ступицы. Это круглая монолитная деталь, прошедшая токарную обработку. Она сделана из твердого высокопрочного сплава, способного выдержать высокую динамическую и статическую нагрузку.
Шпильки колес служат для крепления колесного диска. зачастую вместо них имеются резьбовые отверстия для болтов крепления.
Подшипники, которые надеты на осевой вал и обеспечивают вращение ступицы.
Датчики движения, подключенные к бортовому компьютеру или блоку управления тормозной системой (опционально).
Причины поломки деталей ступицы
Самая ненадежная деталь, которая подвержена износу и поломке — подшипник ступицы. Это единственная подвижная деталь, износостойкость которой обеспечивается за счет высокого качества материала и смазки. Благодаря этому в штатном режиме эксплуатации он служит до отметки 100 тысяч километров пробега и более.С учетом состояния наших дорог, этот срок эксплуатации может резко сократиться. Это происходит по следующим причинам:

Удары из-за попадания колеса в ямы на высокой скорости. Возникающие при этом динамические нагрузки в первую очередь воздействуют на подшипники и лишь после них на остальные детали подвески.
Потеря или загрязнение смазки. При повреждении пыльников смазка из внутренней части подшипника вымывается, а деталь забивается грязью и требует срочной замены.
Неправильная затяжка при замене или обслуживании. Чрезмерно затянутый подшипник перегревается и разрушается. Слабый момент затяжки вызывает люфт и интенсивный износ детали.
Ошибки при запрессовке подшипника во время замены. Перекосы и повреждения сильно снижают срок службы детали. Поэтому доверять замену нужно лишь опытным слесарям с хорошей репутацией.
Поломка (деформация) самой ступицы может произойти лишь в результате сильных ударов о края дорожных ям или ДТП.

Чтобы продлить жизнь узла, нужно следить за состоянием пыльников и аккуратно водить машину, объезжая ямы и притормаживая перед ними.

Признаки неисправности ступицы переднего колеса
Главный признак проблем со ступичным подшипником — появление характерного хруста или гула во время движении транспортного средства. При большом люфте картина может дополниться стуком при повороте рулевого колеса.

Износа ступичного подшипника или деформация тела ступицы приводит к появлению вибрации, которая отдается в руль или кузов машины.

Подклинивание одного из подшипников приводит к уводу автомобиля с траектории. В этом случае нужно немедленно менять деталь, чтобы избежать серьезной аварии. Подклинивание и чрезмерную затяжку можно определить по интенсивному нагреву колеса.

Еще один возможный признак проблемы: неравномерный или интенсивный износ резины.Чтобы убедиться в исправности подшипника, следует проделать такие операции:

поставить машину на «ручник»;
поддомкратить переднее колесо и покачать в вертикальной плоскости;
покрутить колесо руками.
При наличии люфта, стука или шума необходимо менять ступичный подшипник. Обратите внимание на природу люфта или стука. Если они исчезают при нажатом тормозе — причина в подшипнике, иначе — в шаровых опорах или рулевых тягах.Для проведения работ понадобится:

домкрат;
баллонный ключ;
динамометрический ключ;
прочная отвертка;
зубило;
молоток;
набор торцевых ключей, в том числе большого размера (на 32 и более).
Чтобы отрегулировать подшипник ступицы нужно выполнить такие действия:

поддомкратить колесо;
открутить болты крепления и снять колесо;
снять защитный колпак узла подшипника, используя зубило с молотком;
поставить колесо на место, закрепив его двумя болтами;
выпрямить буртик ступичной гайки и открутить ее торцевым ключом (обычно на 27);
заменить гайку новой и затянуть с усилием 20 Н*м (более точную цифру можно узнать в инструкции по ремонту конкретной модели авто);ослабить затяжку гайки до 0,7 Н*м, затем еще отпустить, повернув на 25 градусов;
проверить люфт ступицы, покачав колесо (она не должна быть жестко зажата или сильно болтаться);
зубилом загнуть буртик гайки в паз, зафиксировав ее;
снять колесо;
установить защитный колпак;
поставить колесо и опустить домкрат.
После этого стоит совершить небольшую тестовую проверку и снова проверить наличие люфта, поддомкратив машину. Если же регулировка не помогает, придется менять подшипник. Это требует специальных навыков и приспособлений, поэтому лучше воспользоваться услугами сервисного центра.

Источник

Значение слова «ступица»

Ступица что это

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

Для обеспечения прочности наружный диаметр ступицы принимают равным 1,5—2,0 диаметра отверстия, для предотвращения перекоса детали на валу длина ступицы должна быть не менее диаметра отверстия.

СТУПИ’ЦА, ы, ж. Центральная часть колеса, металлическая или деревянная болванка, на к-рой укрепляются спицы и в середине к-рой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу.

Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

ступи́ца

1. центральная часть колеса, соединяемая спицами с ободом ◆ Лошадь вязла по ступицу, и каждая нога ее чмокала, вырываясь из полуоттаявшей земли. Л. Н. Толстой, «Анна Каренина», 1876 г.

2. техн. центральная часть вращающейся детали (маховика, шкива, зубчатого колеса и т. д.), имеющая отверстие для посадки на вал или ось

Делаем Карту слов лучше вместе

Ступица что этоПривет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.

Насколько понятно значение слова проволокший (прилагательное):

Источник

Ступица и подшипник ступицы. Краткая памятка автомобилисту

Ступица что это

Назначение ступицы

Ступица что это

Конструктивные особенности ступиц

Подшипники ступицы могут быть установлены различным способом, который зависит от того, на какие колеса они монтируются:

Ведущие неуправляемые колеса. Ступица воспринимает усилия передаваемые дифференциалом на полуось, которая предусматривает для крепления цапфу или фланец.

Ведомые неуправляемые колеса. Ступица и подшипники представляют собой единую конструкцию. Для крепления ступицы на заднем мосте предусмотрен рычаг.

Ведущие управляемые колеса. Для передачи вращательного движения используется ШРУС.

Ведомые управляемые колеса. Установка осуществляется с помощью поворотного кулака.

Кроме этих вариантов, существуют другие, которые соответствуют техническим особенностям конструкции автомобиля.

Назначение подшипника ступицы

В автомобилях устанавливают различные типы подшипников ступицы:

одно- и двухрядные;

При выборе типа ступичных подшипников принимают во внимание то, что нагрузка на элементы снижается в зависимости от увеличения контактной площади. Конические подшипник наиболее полно отвечают этому требованию, поэтому многие автопроизводители отдают предпочтение им. Нередко они устанавливаются парами, что позволяет компенсировать действие разнонаправленных нагрузок, или используются двухрядные подшипники.

Торцевая часть подшипников защищена специальным кольцом, благодаря которому внутрь узла не проникают загрязнения и влага, а также исключается вытекание смазочного материала. Подшипник с поврежденным защитным кольцом подлежит замене.

Виды подшипников ступицы

Подшипники нулевого поколения можно встретить только на раритетных моделях автомобилей. Они изготавливались обслуживаемыми, поэтому нуждались в регулярной смазки и регулировке. Их сменили подшипники первого поколения типа HUB-I, замена которых выполняется отдельно от ступицы.

Более совершенными считаются подшипники HUB-II. Второе поколение подшипниковых узлов предусматривает фланец, на котором имеются отверстия для крепления на подвеске.

Ступичные подшипники HUB-II и HUB-IІІ предусматривают кассетные уплотнители, которые обеспечивают выход газов и служат защитой от влаги и грязи.

HUB-IV конструктивно объединены со ШРУСом, а подшипники пятого поколения интегрированы с тормозными дисками. В настоящее время эти разработки находятся на стадии испытаний, поэтому встречаются редко.

Ступица что это

Ступичные подшипники, интегрированные с ABS

Антиблокировочная система устанавливается на многие модели современных автомобилей, поэтому ступичные узлы служат местом крепления датчиков и сенсоров. На смену традиционным зубчатым колесам приходит новейшие магнитные энкодеры. Последние имеют переменные участки магнитных полюсов, благодаря которым осуществляется передача информации о скорости вращения колеса на сенсор.

Магнитные энкодеры обладают небольшой массой и способны считывать данные даже на самых малых скоростях. Вес активных датчиков также невелик, а их монтаж выполняется намного проще по сравнению с более ранними моделями.

Ступица что это

Поломки ступичных подшипников

гул, тональность которого изменяется в зависимости от скорости движения;

потеки смазки, указывающие на разгерметизацию;

чрезмерный нагрев узла;

дефекты, которые определяются визуально.

На долговечность подшипника ступицы влияет стиль вождения и качество дорожного покрытия. Оба фактора существенно снижают заявленный производителем ресурс детали, поэтому при проведении ТО обязательно следует обращать внимание на ее состояние. При выявлении неисправности ходовой части необходимо незамедлительно ее устранить, чтобы не допустить аварии. Ступичный подшипник, как и сама ступица, не подлежат ремонту, и требуют замены, причем только со стороны, которая в этом нуждается.

Источник

Что такое ступицы колеса

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Ступица что это

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Для чего нужна ступица колеса

Ступица что это

Конструкционные особенности

Чертеж ступицы

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Ступица что это

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

Источник

Ступица: описание.назначение.виды.ремонт,замена,фото,видео

Ступица – это деталь, которая являет собой подшипниковый узел, обеспечивающий соединение колес с подвеской. Иногда понятие «ступица» подразумевает под собой весь комплекс деталей, а иногда — лишь одну его часть (подшипниковый узел). В сегодняшней статье мы подробно расскажем вам о том, как устроен данный механизм и какую функцию выполняет.Ступица что это

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия.
По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться. Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали.

Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.Ступица что это

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.Ступица что это

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Источник

Ступица

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Виды ступиц и подшипников

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.

Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

Часто задаваемые вопросы

Что такое ступица?

Ступица – это деталь ходовой части, которая соединяет подвеску автомобиля и колеса. С одной стороны на нее крепятся тормозной диск и колесный диск. С другой стороны поворотный кулак и ось автомобиля. Вращение оси передается посредством подшипника, который установлен в центральном отверстии ступицы.

Где находится ступица?

Ступица находится за колесом и тормозным диском вашего автомобиля.

Что делает ступица?

Основная задача ступицы – надежно зафиксировать колесо, при этом давая ему вращаться. Благодаря жесткому креплению колесными болтами колесо держится на ступице, а благодаря ступичному подшипнику вращается. Если это ведущая ось – то ступица передает момент вращения от дифференциала непосредственно на колесо. Также благодаря тому, что на ступице фиксируется тормозной диск, она участвует в торможении.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

С каких это пор «ступицей» стал называться вал(ось) вращающийся внутри подшипника ступицы.Ступицей всегда назывался корпус в котором стоит подшипник. На передних колёсах ступица изготовлена совместно с поворотным кулаком. Один олух, далёкий от техники, перевёл невпопад, а продавцы повторяют глупость. Не важно, есть шлицевое отверстие внутри вала, как вариант, эта ось не ведущая и имеет стяжной болт, или ось ступицы выполненную совместно с поворотным кулаком.

Источник

Что такое ступица и как определить её неисправность за 10 минут

При самостоятельном выполнении ремонтных работ важно четко знать назначение каждой детали. Элементы ходовой части автомобиля не являются технически сложными устройствами, но их состояние должно постоянно инспектировать, чтобы обеспечить безопасность эксплуатации транспортного средства. Ступица является одной из важнейших деталей этой системы.

Что такое ступица

Ступица представляет собой центральную часть вращающейся детали, на которую устанавливается колесо автомобиля. На этом элементе, как правило, расположены шпильки для крепления колеса либо отверстия под болты, которые используются с этой же целью.

Внутреннее отверстие ступицы имеет шлицы, которые служат для надежного удержания этого элемента от проворачивания на центральной оси. Изготавливается деталь из прочного металла, который способен выдержать значительные механические нагрузки. Ступица представляет собой цельнолитой элемент, на котором вытачиваются на специальном оборудовании, необходимы для монтажа других элементов отверстия.

Где находится ступица колеса

Если необходимо найти ступицу на автомобиле, то следует обратить внимание на передние колеса. При установленном диске колеса эту деталь практически невозможно обнаружить, поэтому для выполнения ремонтных или диагностических операций потребуется поддомкратить автомобиль и снять круглую деталь. Устанавливаются ступицы и на задние колеса, но в таких изделиях, как правило, отсутствует возможность поворота.

Ступица колеса имеет круглую форму. В середине детали будет находиться отверстие, в котором можно обнаружить подшипниковый узел. Деталь, предназначенная для уменьшения трения, может быть различной конструкции.

Для чего нужна ступица колеса

Ступица оснащается качественным подшипником, который способен выдерживать значительные нагрузки. Благодаря этому качеству удается обеспечить надежную опору колесам даже во время движения автомобиля в сложных дорожных условиях. Ступичный узел применяется также для удержания элементов тормозной системы (диска или барабана), и обеспечения передачи крутящего момента на колеса автомобиля от двигателя, если устанавливается на ведущем мосте или на ШРУСе. Благодаря наличию этой детали вращение оси колеса осуществляется при минимальном уровне трения.

На автомобилях, оснащенных системой антиблокировки тормозов, на ступице может быть установлен специальный датчик.

Виды ступиц и подшипников, и для чего они нужны

Ступицы могут устанавливаться на управляемые и неуправляемые оси. Как правило, на современном автомобиле первая категория деталей может встречаться только на передних колесах. Устанавливаются неуправляемые ступицы на задних колесах автомобилей.

Ступицы могут быть установлены на ведущие колеса. В таких устройствах имеются шлицы под ШРУСы или полуоси. На устройствах, не участвующих в передаче крутящего момента, внутренняя поверхность серединного отверстия не имеет насечек.

Кроме особенности конструкции ступицы могут существенно отличаться по типу подшипника, который устанавливается в эту деталь. Ступичные подшипники могут быть следующих типов:

Наиболее часто на современных автомобилях применяются ступичные подшипники радиально-упорного типа.

Устройство ступицы

Основным элементом ступицы является обод. На этом элементе могут располагаться шпильки или отверстия для болтов. Во внутреннем отверстии детали находится специальное посадочное место, в которое устанавливается подшипник. Серединное отверстие также предназначено для полуоси. На современных автомобилях также имеется гнездо для монтажа датчика ABS.

Устройство ступицы очень простое, но для обеспечения безопасной эксплуатации эта деталь должна быть в идеальном состоянии. Правильная диагностика технических недостатков и своевременное их устранение позволит поддерживать автомобиль в идеальном техническом состоянии.

Чертеж ступицы

Автомобильная ступица имеет очень простую конструкцию и схему, но самостоятельно такое изделие может изготовить только токарь высокой квалификации при наличии подходящей заготовки. Все элементы в чертеже ступицы четко выверены и сбалансированы, поэтому при правильном производстве детали, даже при значительном вращении во время эксплуатации, будут отсутствовать какие-либо биения или виляния колеса.

Причины и признаки поломки ступицы

Ступица может быть повреждена даже при замене колеса. При дорожно-транспортном происшествии эта деталь также может выйти из строя. Столкновение автомобилей не является обязательным условием выхода из строя ступицы. Если на большой скорости въехать в глубокую выбоину на дороге, то эта деталь также может быть легко повреждена.

Часто ступицу невозможно продолжать эксплуатировать по причине выхода из строя подшипника. Причиной этому может как естественный износ детали, так и повреждение в результате эксплуатации машины в сложных дорожных условиях. Иногда подшипник выходит из строя, когда повреждается пыльник изделия. В результате грязь попадает внутрь подвижных элементов и вызывает преждевременную поломку детали.

Эксплуатация автомобиля с поврежденной ступицей может стать причиной ДТП. Даже если дорожно-транспортного происшествия не произойдет, все равно потребуется заменить деталь, иначе возможен выход других устройств и механизмов, которые непосредственно контактируют с этим элементом.

Советы, как определить и диагностировать неисправность

Определить неисправность ступицы колеса можно по наличию стуков со стороны подвески во время движения автомобиля по причине наличия значительного люфта. Этот диагностический признак можно перепутать с другими нарушениями в системах и агрегатах автомобиля, поэтому потребуется выполнить более детальную диагностику.

Наиболее часто из строя выходит ступичный подшипник. Эта деталь будет издавать постоянный гул при неисправности. Усиливаться шум будет во время выполнения поворота, если неисправная деталь находится на переднем колесе.

Наиболее характерными симптомами неисправности ступицы являются:

При значительном износе ступичного подшипника также может наблюдаться вибрация, которая распространяется по всему кузову автомобиля. Подобное явление негативно влияет на все части автомобиля, поэтому следует как можно скорее приступить к ремонту ступицы при наличии подобного симптома.

Даже в том случае, когда ступица не полностью вышла из строя ее рекомендуется заменить. Например, чрезмерный износ внутренних шлицов на ступицах ведущих колес может стать причиной износа полуосей. Если износились резьбовые отверстия под болты колес, то ступицу также потребуется заменить.

Как заменить или отремонтировать ступицу

При поломке ступицы потребуется срочная замена детали. Эксплуатация автомобиля с неисправным элементом может быть опасна, поэтому важно не только вовремя установить новый элемент, но и выполнить эту работу правильно. Работа по замене детали осуществляется в такой последовательности:

Работа по установке новой или отремонтированной детали осуществляется в обратном снятию порядке.

Эксплуатация автомобиля при исправных ступицах позволит избежать многих неприятностей. Прежде всего, повышается комфортность управления машиной, а также обеспечивается более высокий уровень безопасности. Зная о том, где находится этот узел, и как его заменить, чтобы восстановить работоспособность узла можно обойтись без обращения в автосервис.

Источник

avtoexperts.ru

У каждого автомобиля есть такой элемент, как ступица. Для чего она необходима, не сложно догадаться. Именно этот элемент позволяет вращаться колесо вокруг собственной оси и при этом плотно держаться на подвеске. То есть, такая деталь связана с каждым колесом, без различия по моделям и предназначению машины. Кроме того, помимо банального вращения, она позволяет передать на колесо крутящий момент от трансмиссии.

Ступица что это

В случаях, когда ступица передает крутящий момент необходимо различать конструктивные особенности устройства. В зависимости от модели, деталь имеет цельную форму с литой полуосью, либо же прикрепляемой полуосью через специальные шлицы.

Не стоит забывать также о торможении, ведь именно на ступице закрепляется тормозной диск либо же «барабан» в зависимости от модели автомобиля. Кроме того, в современных машинах, датчики и сигнализаторы разного уровня, стараются инсталлировать в ступицу.

В целом, можно выделить несколько основных задач этого элемента:

• Надежно удерживать колесо.

• Служить крепежной системой для тормозов, в том числе датчиков АБС.

• Позволять колесу вращаться.

Устройство ступицы

Учитывая, что конструктивно на такую деталь возлагается огромное усилие, изготавливается она из прочных материалов. Причем делается это из цельнолитой «болванки», которую далее обрабатывают на специальном станке. Устройство и назначение отдельных узлов ступицы:

1. Обод располагает на себе отверстия либо же шпильки, для установки колеса.

2. Внутренняя часть, состоящая в основе из посадочного места под подшипник.

3. Далее следует отверстие, предназначенное для установки полуоси.

4. На современных моделях на ступице можно также найти посадочное «гнездо» под датчик АБС.

Хотелось бы уточнить, что разновидности подшипников, которые монтируются во внутреннее «гнездо», в зависимости от марки и модели могут отличаться. Как правило, это два основных типа: роликовые закрытые и конусообразные. Есть также третий тип – шариковые, однако их использование не рекомендуется из-за малой площади соприкосновения.

Кстати, интересный момент касаемо современных моделей от иностранного производителя. Конфигурации устроены таким образом, что в случае выхода из строя подшипника, придется менять полностью всю деталь. Дело в том, что используют цельные элементы, где подшипник несъемный.

Причины неисправностей

Запомните главное, никогда даже самая ненадежная ступица не выйдет из строя, одномоментно. Это в принципе очень сложно допустить. Поэтому всегда обращайте внимание на посторонние звуки, которые могут доноситься с той части автомобиля, возможно, это первая весточка, что пора проводить ремонт. Сейчас же хотелось обсудить, а что в принципе может повлиять на выход из рабочего состояния, такого «крепкого» элемента.

Итак, наиболее частые причины:

• Неаккуратная езда, особенно по ухабистым дорогам.

• Сильный перегруз автомобиля.

• Резкое торможение, а также разгоны, очень сильно влияют на ресурс конструкции.

• Попадание грязи, песка, прочей «гадости» внутрь.

• Частая езда по бездорожью, особенно.

В среде любителей «офф-роуда» принято считать, что «проходит» она не более пары тройки выездов. Причина в том, что попадает грязь, забивается подшипник, разрушается и все это в определенный момент может проявиться на дороге.

Как правило, в новых автомобилях, производители указывают срок без проблемной эксплуатации в период до 100 000 км. Но, тоже необходимо понимать, в каких условиях «живет» автомобиль, характер вождения, все это индивидуально, тем более в отечественных реалиях.

Что сломается?

О том, что именно выйдет из строя, можно только догадываться. В зависимости от того, какая изначально причина была, будет зависеть и характер поломки.

К примеру, при наезде на какие-то препятствия, ямы, особенно на скорости, в большинстве случаев деформируется обод, без возможности восстановления. Попавшая влага, песок, грязь вовнутрь станет причиной «высыхания» смазки. Также не редко выходят из строя сами подшипники. Здесь скорей проблема в некачественных изначальных материалах производства.

Признаки неисправностей

Все перечисленные неисправности очень сложно диагностировать на начальном этапе, поэтому важно периодически проводить проверку на станциях, где есть специальное оборудование. Есть несколько признаков, которые могут вас насторожить:

• Появившийся свис и скрежет, но, как правило, на скорости очень, да и вообще в пути очень сложно определить, с какой именно стороны он доносится.

• Появился гул, отчетливо доносящийся со стороны колеса.

• При разрушившемся подшипнике, тормозной диск будет сильно греться, из-за неправильной траектории вращения. Определить это очень просто, достаточно после поездки, пощупать диск колеса (он, кстати, тоже будет греться).

• Изношенная неравномерно резина.

Советы, как определить и диагностировать неисправность?

1. Наиболее простой и эффективный способ выяснить, есть ли неисправность – это постучать по шине. Не правда ли, звучит глупо, однако эффективность такого метода заприметили еще давно. Если шатается даже совсем немного хоть одно из колес, то вероятность неисправности 99%.

Помните, что обнаружить люфт гораздо проще, чем определить по звуку проблему. Люфт появляется задолго до возникновения разного рода «музыкальных композиций». Поэтому не ленитесь и периодически проверяйте, есть люфт или нет.

2. Определить неисправность на звук очень сложно, и зачастую такая возможность представляется тогда, когда степень износа достигла критической отметки.

Появление звука (гула, скрипа, свиста) со стороны ступицы почти всегда подразумевает износ роликов (подшипников).

Итак, ищем неисправность на слух:

• Проблемы с передними ступицами можно определить на скорости до 60км/час, для этого необходимо разогнаться и немного повилять. Теперь внимание, помните, если звук появляется при повороте «баранки» направо, то проблема с левой стороны и наоборот.

• На задних колесах немного сложней ситуация, очень сложно точно определить с какой именно стороны поломка. Можно попробовать поднять корму и покачать колеса, если чувствуете люфт, посторонние звуки, как хруст, постукивание, приступайте к ремонту.

3. Третий способ, который мы бы порекомендовали – это проверка неисправностей на сервисах. Потому что даже при условии того, что вы найдет поломку, самостоятельно, без инструментов и помещения, заменить деталь сложно, особенно новичкам.

Источник

Ступица что это

Ступица — что это

Каждое колесо автомобиля крепится на ступицу. Ступица – это цельная стальная округлая деталь, закрепляющая колесо к подвеске и позволяющая ему вращаться вокруг своей оси. Через ступицу с помощью шлицевого соединения происходит передача крутящего момента.

Кроме самого колеса, на ступицу крепятся элементы тормозной системы – такие, как тормозные диски или барабаны, а также элементы системы АБС и различные датчики контроля движения.

Ступица что это

Внешний обод ступицы содержит отверстия для направляющих втулок крепёжных болтов или шпилек колеса. Во внутренней части ступицы находятся подшипники, обеспечивающие легкое вращение, во внутреннее отверстие заводится полуось ШРУСа.

Все чаще в новых моделях авто ступицу конструируют без возможности снять подшипник отдельно. Такая конструкция приводит к большому удорожанию обслуживания транспортного средства, так как на наших дорогах срок службы подшипника невелик, в то время как сама ступица не имеет конкретных ограничений срока службы, ведь повредить ее достаточно сложно.

Источник

Ступица

Смотреть что такое «Ступица» в других словарях:

Ступица — колеса … Википедия

ступица — и устарелое ступица … Словарь трудностей произношения и ударения в современном русском языке

СТУПИЦА — центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском … Большой Энциклопедический словарь

СТУПИЦА — СТУПИЦА, ступицы, жен. Центральная часть колеса, металлическая или деревянная болванка, на которой укрепляются спицы и в середине которой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу. Толковый словарь Ушакова.… … Толковый словарь Ушакова

СТУПИЦА — СТУПИЦА, ы, жен. Центральная часть колеса с отверстием для насадки на ось или вал, соединённая с ободом спицами или диском. | прил. ступичный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ступица — сущ., кол во синонимов: 1 • ступка (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

СТУПИЦА — центр. часть колеса с гнездами для спиц по периметру и втулкой для насадки на ось … Справочник по коневодству

СТУПИЦА — центральная часть колеса, шестерни, шкива, маховика и т. п., имеющая в середине отверстие для посадки на ось или вал; соединяется с ободом спицами или диском … Большая политехническая энциклопедия

ступица — ы; ж. Центральная часть колеса с отверстием для насадки на ось и гнёздами для спиц. Лопнула с. Завязнуть по ступицу. Вставлять спицу в ступицу. ◁ Ступичный, ая, ое. С ое кольцо. * * * ступица центральная, обычно утолщённая часть колеса, маховика… … Энциклопедический словарь

ступица колеса — ступица колеса: Часть колесного центра или цельного колеса с отверстием для установки его на оси и выступом (удлиненная ступица) для установки на нем зубчатого колеса (и других деталей). Источник: ГОСТ 11018 2000: Тяговый подвижной состав… … Словарь-справочник терминов нормативно-технической документации

СТУПИЦА (Stupica) Боян — (1910 70) югославский режиссер. В 1948 один из создателей Югославского драматического театра в Белграде, где работал до 1955 и в 1957 63; с 1964 режиссер Национального театра в Белграде. В 1955 57 директор хорватского Национального театра в… … Большой Энциклопедический словарь

Источник

Ступица

Ступица что это

Ступица что это

Сту́пи́ца [1] [2] в общем случае — это центральная часть вращающейся детали с отверстием (маховика, шкива, зубчатого колеса и т. д.) для насадки на вал или ось. Отверстие ступицы обычно имеет шпоночный паз или шлицевый профиль для передачи крутящего момента. Если же деталь свободно вращается на оси, то в отверстие ступицы запрессовывают заглушки или подшипники качения.

Для обеспечения прочности наружный диаметр ступицы принимают равным 1,5—2,0 диаметра отверстия, для предотвращения перекоса детали на валу длина ступицы должна быть не менее диаметра отверстия.

См. также

Примечания

Ступица что это

Полезное

Смотреть что такое «Ступица» в других словарях:

ступица — и устарелое ступица … Словарь трудностей произношения и ударения в современном русском языке

СТУПИЦА — центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском … Большой Энциклопедический словарь

СТУПИЦА — СТУПИЦА, ступицы, жен. Центральная часть колеса, металлическая или деревянная болванка, на которой укрепляются спицы и в середине которой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу. Толковый словарь Ушакова.… … Толковый словарь Ушакова

СТУПИЦА — СТУПИЦА, ы, жен. Центральная часть колеса с отверстием для насадки на ось или вал, соединённая с ободом спицами или диском. | прил. ступичный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ступица — сущ., кол во синонимов: 1 • ступка (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

СТУПИЦА — центр. часть колеса с гнездами для спиц по периметру и втулкой для насадки на ось … Справочник по коневодству

СТУПИЦА — центральная часть колеса, шестерни, шкива, маховика и т. п., имеющая в середине отверстие для посадки на ось или вал; соединяется с ободом спицами или диском … Большая политехническая энциклопедия

ступица — ы; ж. Центральная часть колеса с отверстием для насадки на ось и гнёздами для спиц. Лопнула с. Завязнуть по ступицу. Вставлять спицу в ступицу. ◁ Ступичный, ая, ое. С ое кольцо. * * * ступица центральная, обычно утолщённая часть колеса, маховика… … Энциклопедический словарь

ступица колеса — ступица колеса: Часть колесного центра или цельного колеса с отверстием для установки его на оси и выступом (удлиненная ступица) для установки на нем зубчатого колеса (и других деталей). Источник: ГОСТ 11018 2000: Тяговый подвижной состав… … Словарь-справочник терминов нормативно-технической документации

СТУПИЦА (Stupica) Боян — (1910 70) югославский режиссер. В 1948 один из создателей Югославского драматического театра в Белграде, где работал до 1955 и в 1957 63; с 1964 режиссер Национального театра в Белграде. В 1955 57 директор хорватского Национального театра в… … Большой Энциклопедический словарь

Источник

Ступица: описание.назначение.виды.ремонт,замена,фото,видео

Ступица что это Ступица что это Ступица что это Ступица что это

— деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.
фотогалерея:
Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия. По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться. Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали.

Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это

Разварки с проставкой, второй способ

Последний способ изготовления разварки идентичен методу с проставкой. Единственное отличие – это место разреза. Примером в этом случае выступит автомобиль УАЗ.

Суть работы – та же, что и у «Оки». Подготавливаем диск и разрезаем его, но не в месте соединения диска с ободом, а на изгибе бортовины обода. На фото видно, где сделан разрез:

Готовый диск выглядит так:

Напоследок отметим, что все работы – это внесение изменений в конструкцию диска. В заводских условиях изделия проходят проверку на прочность, и только после этого они попадают на рынок. А вот делая разварки в гаражных условиях, никто гарантий по безопасности не даст.

Поэтому, если у вас нет достаточных навыков в проведении сварочных работ, лучше самостоятельно диск не варить, а обратиться за помощью к опытному сварщику.

Как самому сделать широкие диски — видео.

Лет 15 назад купил десяток гимнастических дисков по случаю. Теперь всё тяжелое у меня на них. Очень удобно.

Для сварочного столика самое то.

Шпильки зачем выбивать, на них бы и прикрутил. Барный стульчик неплохой бы получился :-)) вечный!

блин я думал он титанки делает

Еще стопор присобачить, для фиксации иногда пригодится

рукожопые не критикуйте нормальный специалист

С пескоструем и я так смогу



Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.

Ступица что это

Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.



Вывод

Вышеуказанное должно помочь вам разобраться в функциональных особенностях деталей и в том, как их нужно выбирать. Сам выбор сложным не является, важно лишь выбрать самый качественный продукт и правильно его установить – далее вы вряд ли о нем не вспомните до возникновения шумов, скрипа и люфтов колеса. Впрочем, и в этом нет ничего страшного. Не откладывайте замену ступичного узла, и вождение автомобиля всегда будет комфортным и безопасным.

Запчасти на audi 50

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Ступица что это

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это Ступица что это

avtoexperts.ru

У каждого автомобиля есть такой элемент, как ступица. Для чего она необходима, не сложно догадаться. Именно этот элемент позволяет вращаться колесо вокруг собственной оси и при этом плотно держаться на подвеске. То есть, такая деталь связана с каждым колесом, без различия по моделям и предназначению машины. Кроме того, помимо банального вращения, она позволяет передать на колесо крутящий момент от трансмиссии.

Ступица что это

В случаях, когда ступица передает крутящий момент необходимо различать конструктивные особенности устройства. В зависимости от модели, деталь имеет цельную форму с литой полуосью, либо же прикрепляемой полуосью через специальные шлицы.

Не стоит забывать также о торможении, ведь именно на ступице закрепляется тормозной диск либо же «барабан» в зависимости от модели автомобиля. Кроме того, в современных машинах, датчики и сигнализаторы разного уровня, стараются инсталлировать в ступицу.

В целом, можно выделить несколько основных задач этого элемента:

• Надежно удерживать колесо.

• Служить крепежной системой для тормозов, в том числе датчиков АБС.

• Позволять колесу вращаться.

Устройство ступицы

Учитывая, что конструктивно на такую деталь возлагается огромное усилие, изготавливается она из прочных материалов. Причем делается это из цельнолитой «болванки», которую далее обрабатывают на специальном станке. Устройство и назначение отдельных узлов ступицы:

1. Обод располагает на себе отверстия либо же шпильки, для установки колеса.

2. Внутренняя часть, состоящая в основе из посадочного места под подшипник.

Ступица что это
Как устроена ступица

3. Далее следует отверстие, предназначенное для установки полуоси.

4. На современных моделях на ступице можно также найти посадочное «гнездо» под датчик АБС.

Хотелось бы уточнить, что разновидности подшипников, которые монтируются во внутреннее «гнездо», в зависимости от марки и модели могут отличаться. Как правило, это два основных типа: роликовые закрытые и конусообразные. Есть также третий тип – шариковые, однако их использование не рекомендуется из-за малой площади соприкосновения.

Кстати, интересный момент касаемо современных моделей от иностранного производителя. Конфигурации устроены таким образом, что в случае выхода из строя подшипника, придется менять полностью всю деталь. Дело в том, что используют цельные элементы, где подшипник несъемный.

Ступица что это
Ступица с длинными шпильками

Причины неисправностей

Запомните главное, никогда даже самая ненадежная ступица не выйдет из строя, одномоментно. Это в принципе очень сложно допустить. Поэтому всегда обращайте внимание на посторонние звуки, которые могут доноситься с той части автомобиля, возможно, это первая весточка, что пора проводить ремонт. Сейчас же хотелось обсудить, а что в принципе может повлиять на выход из рабочего состояния, такого «крепкого» элемента.

Итак, наиболее частые причины:

• Неаккуратная езда, особенно по ухабистым дорогам.

• Сильный перегруз автомобиля.

• Резкое торможение, а также разгоны, очень сильно влияют на ресурс конструкции.

• Попадание грязи, песка, прочей «гадости» внутрь.

• Частая езда по бездорожью, особенно.

Ступица что это
Старая и новая ступица

В среде любителей «офф-роуда» принято считать, что «проходит» она не более пары тройки выездов. Причина в том, что попадает грязь, забивается подшипник, разрушается и все это в определенный момент может проявиться на дороге.

Как правило, в новых автомобилях, производители указывают срок без проблемной эксплуатации в период до 100 000 км. Но, тоже необходимо понимать, в каких условиях «живет» автомобиль, характер вождения, все это индивидуально, тем более в отечественных реалиях.

Что сломается?

О том, что именно выйдет из строя, можно только догадываться. В зависимости от того, какая изначально причина была, будет зависеть и характер поломки.

К примеру, при наезде на какие-то препятствия, ямы, особенно на скорости, в большинстве случаев деформируется обод, без возможности восстановления. Попавшая влага, песок, грязь вовнутрь станет причиной «высыхания» смазки. Также не редко выходят из строя сами подшипники. Здесь скорей проблема в некачественных изначальных материалах производства.

Ступица что это
В разобранном виде

Признаки неисправностей

Все перечисленные неисправности очень сложно диагностировать на начальном этапе, поэтому важно периодически проводить проверку на станциях, где есть специальное оборудование. Есть несколько признаков, которые могут вас насторожить:

• Появившийся свис и скрежет, но, как правило, на скорости очень, да и вообще в пути очень сложно определить, с какой именно стороны он доносится.

• Появился гул, отчетливо доносящийся со стороны колеса.

• При разрушившемся подшипнике, тормозной диск будет сильно греться, из-за неправильной траектории вращения. Определить это очень просто, достаточно после поездки, пощупать диск колеса (он, кстати, тоже будет греться).

• Изношенная неравномерно резина.

Ступица что это
Слева новая, справа — старая ступица ВАЗ

Советы, как определить и диагностировать неисправность?

1. Наиболее простой и эффективный способ выяснить, есть ли неисправность – это постучать по шине. Не правда ли, звучит глупо, однако эффективность такого метода заприметили еще давно. Если шатается даже совсем немного хоть одно из колес, то вероятность неисправности 99%.

Помните, что обнаружить люфт гораздо проще, чем определить по звуку проблему. Люфт появляется задолго до возникновения разного рода «музыкальных композиций». Поэтому не ленитесь и периодически проверяйте, есть люфт или нет.

2. Определить неисправность на звук очень сложно, и зачастую такая возможность представляется тогда, когда степень износа достигла критической отметки.

Появление звука (гула, скрипа, свиста) со стороны ступицы почти всегда подразумевает износ роликов (подшипников).

Итак, ищем неисправность на слух:

• Проблемы с передними ступицами можно определить на скорости до 60км/час, для этого необходимо разогнаться и немного повилять. Теперь внимание, помните, если звук появляется при повороте «баранки» направо, то проблема с левой стороны и наоборот.

• На задних колесах немного сложней ситуация, очень сложно точно определить с какой именно стороны поломка. Можно попробовать поднять корму и покачать колеса, если чувствуете люфт, посторонние звуки, как хруст, постукивание, приступайте к ремонту.

3. Третий способ, который мы бы порекомендовали – это проверка неисправностей на сервисах. Потому что даже при условии того, что вы найдет поломку, самостоятельно, без инструментов и помещения, заменить деталь сложно, особенно новичкам.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

А можно ли сэкономить

К несчастью, ступица от неизвестного производителя быстро приходит в негодность. Иногда их приходится менять несколько раз в год. В итоге вы потратите больше, чем если бы купили изделие в официальном магазине.

Также не стоит проводить установку самостоятельно. Обратитесь к мастерам на СТО. Они демонтируют старый узел и поставят новый, избавив вас от головной боли, связанной с неправильной затяжкой и перекосами. Даже бюджетные ступицы с подшипником будут исправно работать долгое время, если они были установлены профессионалом.

Источник

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Не многие автомобилисты знают, что ступица в автомобиле – это важный узел. С его помощью выполняется установка машины на ось, цапфу. В этом соединении подшипники – это важный компонент всей ходовой части. Именно они отвечают за то, как безопасно вождение машины и насколько она управляемая.

Ступица что это

Что такое ступица в автомобиле

Это очень значимый элемент любого автомобиля, который соединяет между собой две детали, вал с диском колеса, отвечающими за крутящий момент. Как выглядит автомобильная ступица? Одна ее сторона насажена непосредственно на вал, а другая соединена с диском колеса и имеет для этого особое место.

Вращение оси коленвала передается прямо на колесо машины через ступицу. К ней также крепится тормозной диск, потому она – важная составляющая тормозной системы машины. Вращение колеса машины осуществляется за счет подшипников.

Устройство детали позволяет ей выполнять следующие функции и задачи:

В некоторых машинах конструкция задней оси вообще не предполагает наличия ступицы колеса. На таких автомобилях цапфа фиксируется на основании балки. Принцип работы в этом случае базируется на применении двух радиально-упорных роликоподшипников. Таким образом, внутренняя обойма обоих роликоподшипников одевается на ось, а наружные запрессовываются в барабан.

Шпильки для крепления колеса при подобной конструкции монтируются непосредственно в барабан. Уровень прижатия обойм к телам качения при этом регулируется моментом затяжки болта либо гайки.

Чертеж

Ступица что это

Чертеж любой ступицы достаточно прост для понимания. Труба колесной оси (4) и вал (5) соединяются посредством сварки. Пара роликоподшипников (2) хорошо и надежно защищена от попадания песка и пыли со стороны оси (4) с помощью защитной шайбы (3), а со стороны гайки (7) посредством специального колпака (8), который вставляется в корпус с натягом.

Для съема колпака применяется болт (9). Настройка люфта подшипников (2) выполняется прижимной шайбой (6) и корончатой гайкой (7). Гайка (7) фиксируется шплинтом через отверстие вала (5). Корпус (1) хорошо крепится к деревянному колесу (10) посредством нескольких винтов (11). Пространство внутри ступицы при этом заполняется специальной смазкой.

Как выглядит и как устроена

В момент езды ступица, в основном, берет на себя очень существенную нагрузку. Дабы она могла с ней справиться, ее делают таким образом: берется цельнолитая стальная заготовка и обрабатывается на токарно-фрезерном станке нужная деталь.

Устройство механизма простое: это круглый элемент с внешним ободом, где находятся специальные отверстия.

Ступица что это

Функции ее компонентов:

Для вращения автомобильного диска применяются роликоподшипники. Они могут быть разными в зависимости от конкретной конструкции. Как правило, это конусные или роликовые механизмы. Шариковые встречаются редко, поскольку у них слишком малая площадь соприкосновения.

После проведения диагностики автомобильных роликоподшипников становится ясно, что они уже порядком изношены. Вы можете их сразу же поменять, однако на большинстве машин сегодня находятся несъемные компоненты. В связи с этим, при их износе вам придется менять весь механизм, что, конечно же, не выгодно.

Ступица что это

Эти механизмы делают разборными и монолитными, что влияет на возможность их ремонта.

Неисправности

Поломка данного элемента автомобиля – это достаточно серьезный дефект, когда использование машины в дальнейшем способно привести к заклиниванию колеса и прочим крайне опасным ситуациям.

При первых же признаках повреждения обратитесь в сервис для профессионального ремонта либо, если вы в этом достаточно хорошо разбираетесь, выполните починку.

Все причины проблем сводятся к следующему:

Увеличение износа ступичного подшипника

Деталь часто неисправна, когда в машине слышно странный гул. Его источник можно определить очень просто. На прямом, ровном и пустом дорожном участке необходимо разогнаться до скорости, когда начинает появляться гул. После этого надо слегка покрутить руль в разные стороны. Если гул усиливается при повороте руля вправо, значит сломан правый сборочный узел, и наоборот.

Неисправность ступицы

Проблемы со сборочным узлом можно определить по сильному разогреву детали. Если у вас есть какие-то подозрение, то после поездки необходимо аккуратно прикоснуться ко всем дискам рукой. Если в итоге вы найдете элемент, который разогрелся действительно больше других, значит с ним точно есть проблемы.

Поломка подшипника

Поломку переднего сборочного узла определить можно по большему люфту руля. Последний будет дрожать в момент езды на большой скорости по неровной дороге.

Замена ступицы пошагово

Ступица – весьма прочный элемент. Возможна неисправность либо искривление при значительном ударе в момент аварии. При обычных эксплуатационных условиях эта деталь подлежит замене только если роликоподшипник по каким-то причинам не извлекается, либо его посадочное место прослаблено.

Кроме того, выполнять замену стоит и при износе резьбы болтов колес. Если у системы съемные роликоподшипники, то срок ее использования почти никак не ограничен.

Сложно найти информацию о том, после какого пробега надо заменять данную деталь. Решение принимается отдельно для каждой машины.

Чтобы заменить механизм на автомобиле, достаточно выполнить следующее:

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Подшипник ступицы

Чтобы знать, как работает ступица, важно также понимать ступичный подшипник что это. Фактически это наиболее нагруженный элемент транспортного средства, который выдерживает давление всей его массы. На этот узел также приходятся дополнительные нагрузки различных направленностей, возникающих в ходе резкого торможения либо передвижения машины по неровной дороге.

От надежности и качества этой детали непосредственно зависит безопасность езды. В связи с этим, крайне важно, чтобы эта составляющая машины имела высокое качество, позволяющее ей оставаться постоянно в исправном и рабочем состоянии.

Механизм состоит из:

Кольца – это специальные опорные поверхности, которые закрепляют систему в отверстии ступицы и в области оси.

Сепаратор необходим, чтобы тела качения были распределены по окружности обоймы в конструкции как можно более равномерно. Кроме того, этот компонент не допускает соприкосновения тел качения, которые расположены рядом. В отдельных моделях есть еще и пылесборники, которые защищают от попадания в узел пыли и грязи.

Виды подшипников

В зависимости от тела качения деталь может быть трех видов:

Ступица что это

Ступица что это

Ступица что это

Замена переднего подшипника пошагово

Решая, как правильно заменить передний роликоподшипник, важно всегда учитывать его расположение. Ведь на управляемость автомобиля влияет именно передняя подвеска. Потому эту работу лучше делать со съемником.

Это специальный инструмент, посредством которого можно легко снять такой подшипник. Чтобы это сделать, вам потребуется зафиксировать машину в удобной для работы позиции. Кроме того, ее нужно будет поставить на первую передачу, затянуть ручник и подложить под колеса какие-нибудь упоры.

Данная процедура требует особой подготовки зоны для работы. Вам придется хорошо осмотреть все элементы, с которыми планируется иметь дело, подготовить необходимые инструменты и подумать, как снимать роликоподшипник будет более правильно.

На передних ведущих колесах может быть по два роликоподшипника.

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

После завершения всех выше описанных работ, потребуется сделать тестовый заезд. Он нужен для проверки наличия шумов в механизме. Затем можно снова проверить наличие в руле люфта.

Замена заднего подшипника

Ремонт и полная замена заднего роликоподшипника заключается в таких шагах:

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица что это

Ступица – это действительно одна из важнейших деталей современного автомобиля. Потому относиться к профилактике ее неисправностей нужно серьезно и ответственно. Ведь от этого возможно будет зависеть ваше здоровье или даже жизнь. Если же этот узел авто сломался, важно понимать как его быстро и правильно заменить на новый и работоспособный.

Источник

СТУПИЦА

центральная, обычно утолщ. часть колеса с отверстием для посадки его на ось или вал. С. соединяют с ободом колеса спицами или диском.

Смотреть что такое «СТУПИЦА» в других словарях:

Ступица — колеса … Википедия

ступица — и устарелое ступица … Словарь трудностей произношения и ударения в современном русском языке

СТУПИЦА — центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском … Большой Энциклопедический словарь

СТУПИЦА — СТУПИЦА, ступицы, жен. Центральная часть колеса, металлическая или деревянная болванка, на которой укрепляются спицы и в середине которой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу. Толковый словарь Ушакова.… … Толковый словарь Ушакова

СТУПИЦА — СТУПИЦА, ы, жен. Центральная часть колеса с отверстием для насадки на ось или вал, соединённая с ободом спицами или диском. | прил. ступичный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ступица — сущ., кол во синонимов: 1 • ступка (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

СТУПИЦА — центр. часть колеса с гнездами для спиц по периметру и втулкой для насадки на ось … Справочник по коневодству

СТУПИЦА — центральная часть колеса, шестерни, шкива, маховика и т. п., имеющая в середине отверстие для посадки на ось или вал; соединяется с ободом спицами или диском … Большая политехническая энциклопедия

ступица — ы; ж. Центральная часть колеса с отверстием для насадки на ось и гнёздами для спиц. Лопнула с. Завязнуть по ступицу. Вставлять спицу в ступицу. ◁ Ступичный, ая, ое. С ое кольцо. * * * ступица центральная, обычно утолщённая часть колеса, маховика… … Энциклопедический словарь

ступица колеса — ступица колеса: Часть колесного центра или цельного колеса с отверстием для установки его на оси и выступом (удлиненная ступица) для установки на нем зубчатого колеса (и других деталей). Источник: ГОСТ 11018 2000: Тяговый подвижной состав… … Словарь-справочник терминов нормативно-технической документации

СТУПИЦА (Stupica) Боян — (1910 70) югославский режиссер. В 1948 один из создателей Югославского драматического театра в Белграде, где работал до 1955 и в 1957 63; с 1964 режиссер Национального театра в Белграде. В 1955 57 директор хорватского Национального театра в… … Большой Энциклопедический словарь

Источник

Ступица

Смотреть что такое «Ступица» в других словарях:

Ступица — колеса … Википедия

ступица — и устарелое ступица … Словарь трудностей произношения и ударения в современном русском языке

СТУПИЦА — центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском … Большой Энциклопедический словарь

СТУПИЦА — СТУПИЦА, ступицы, жен. Центральная часть колеса, металлическая или деревянная болванка, на которой укрепляются спицы и в середине которой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу. Толковый словарь Ушакова.… … Толковый словарь Ушакова

СТУПИЦА — СТУПИЦА, ы, жен. Центральная часть колеса с отверстием для насадки на ось или вал, соединённая с ободом спицами или диском. | прил. ступичный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ступица — сущ., кол во синонимов: 1 • ступка (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

СТУПИЦА — центр. часть колеса с гнездами для спиц по периметру и втулкой для насадки на ось … Справочник по коневодству

СТУПИЦА — центральная часть колеса, шестерни, шкива, маховика и т. п., имеющая в середине отверстие для посадки на ось или вал; соединяется с ободом спицами или диском … Большая политехническая энциклопедия

ступица — ы; ж. Центральная часть колеса с отверстием для насадки на ось и гнёздами для спиц. Лопнула с. Завязнуть по ступицу. Вставлять спицу в ступицу. ◁ Ступичный, ая, ое. С ое кольцо. * * * ступица центральная, обычно утолщённая часть колеса, маховика… … Энциклопедический словарь

ступица колеса — ступица колеса: Часть колесного центра или цельного колеса с отверстием для установки его на оси и выступом (удлиненная ступица) для установки на нем зубчатого колеса (и других деталей). Источник: ГОСТ 11018 2000: Тяговый подвижной состав… … Словарь-справочник терминов нормативно-технической документации

СТУПИЦА (Stupica) Боян — (1910 70) югославский режиссер. В 1948 один из создателей Югославского драматического театра в Белграде, где работал до 1955 и в 1957 63; с 1964 режиссер Национального театра в Белграде. В 1955 57 директор хорватского Национального театра в… … Большой Энциклопедический словарь

Источник

Где расположена ступица переднего колеса, ее строение и назначение

Эксплуатируя автомобиль, водители редко задумываются о его конструкционных особенностях и принципах работы основных узлов. Однако важно следить за состоянием механизмов, отвечающих за безопасность. Одной из таких деталей является ступица переднего колеса. Из расположения элемента становятся понятны его задачи: удержание колеса. Выполнить диагностику и устранить возможные неисправности механикам поможет схема конструкции с описанием устройства.

Функция

Ступица что это

В общем случае ступица – это центральная часть вращающейся детали, служащая точкой крепления на вал или ось. В первом варианте посадку или соединение выполняют с помощью шпонки или шлицев для передачи крутящего момента. На ось деталь крепят через подшипник (почевник) качения или скольжения. В машиностроении ступицу делают для зубчатых колёс, шкивов, маховиков.

В конструкции автомобиля также присутствует ступица, которая отвечает за крепление передних и задних колёс. Деталь находится в составе подвески машины и крепится к опорным мостам, балкам и рычагам. Основная функция элемента – удержание тормозного диска (барабана), колеса, передача крутящего момента. Ступичный узел воспринимает большую радиальную и осевую нагрузки. Первая – результат удержания веса автомобиля и преодоления препятствий в виде выбоин на дорогах. Осевое воздействие возникает при вхождении в поворот и боковом смещении машины.

Ввиду высоких динамических нагрузок изготавливают элемент из цельнометаллической стальной болванки. Обычно на заводе предварительно выливают заготовку в специальную форму с последующей токарной обработкой. Готовая ступица выглядит как металлический диск с крепёжными отверстиями и посадочным местом под подшипник. В зависимости от назначения в ней может быть выполнено отверстие (простое или под шлицевый вал) либо сделана глухая втулка.

Конструкция

Ступица что это

Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.

В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:

Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.

Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:

Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.

Возможные дефекты, причины их возникновения

Ступица что это

Отказ ступичного узла не происходит мгновенно. Обычно дефекты проявляются постепенно. Сопровождаются они в увеличении зазора в подшипнике, что приводит к люфту и биению колеса. Основные виды неисправности ступицы:

Что именно сломается спрогнозировать сложно. Всё зависит от модели автомобиля, особенностей конструкции ступичного узла, применяемых комплектующих. Не стоит эксплуатировать машину, если есть подозрение, что элементы ходовой имеют повреждения. Увеличенные зазоры в опоре колеса приводят к повышению динамических нагрузок на компоненты подвески (шаровые, наконечники, стойки, амортизаторы и другие менее значимые детали). Кроме того, отказ ступицы во время движения может стать причиной потери управления и возникновения ДТП.

Признаки дефектов, их диагностика

Ступица что это

Чтобы не допустить полного отказа ступичного узла, когда колесо перестанет вращаться или даже отвалится, водителю необходимо обращать внимание на признаки поломки. Последние проявляются постепенно. Сначала появляется невнятный гул во время разгона или торможения, затем шум не стихает даже при равномерном движении по ровной дороге. Более сильные повреждения выражены скрежетом и свистом. Когда отказывает подшипник, наблюдается чрезмерный износ протектора и нагрев тормозного диска.

Неисправности узла сложно диагностировать на первом этапе их появления. Чтобы исключить отказ, нужно периодически проводить проверку на станциях, где есть специальное оборудование.

При появлении первых явных признаков, что ступичный узел работает неправильно, нужно провести диагностику деталей. Самостоятельно это можно сделать несколькими способами:

Обслуживание, регулировка

Ступичные узлы автомобилей последних поколений имеют необслуживаемую конструкцию. Они должны отработать срок, заявленный производителем, затем изношенные детали меняют на новые. Однако в ступицах применяют грязе- и пылезащитные компоненты, повреждение которых может стать причиной отказа всего узла. При эксплуатации автомобиля необходимо периодически проверять и обслуживать пыльники, уплотняющие манжеты, менять смазку внешних элементов.

Подвеска на старых автомобилях предполагала возможность регулировки зазоров в подшипниках. Это возможно благодаря двум разнонаправленным коническим подшипникам. Их надевают на общую ось и зажимают специальной гайкой с прорезями под шплинт. Порядок регулировки:

Если в ступичном подшипнике образовался зазор – это признак начала его интенсивного износа. В этом случае регулировка будет временной мерой, чтобы продлить срок эксплуатации автомобиля до плановой замены детали.

Неисправная ступица обязательно подлежит ремонту. Сделать это можно в сервисной мастерской либо самостоятельно в гараже. В последнем случае понадобится набор инструментов для демонтажа узла и массивный рабочий стол с тисками для выпрессовки/запрессовки деталей. Тем, кто будет впервые менять подшипник ступицы помогут фото или видеоматериалы процесса замены.

Для каждой модели автомобиля процедура ремонта индивидуальна. Но в общем случае необходимо демонтировать подшипниковый узел, отделив его от деталей подвески. В снятом положении будет удобно выпрессовывать внутреннюю и внешнюю обоймы. Но, если демонтировать старый подшипник можно, применяя тяжёлый молоток, новый нужно устанавливать аккуратно, чтобы не повредить защитные уплотнения, сепараторы. Любая поспешность или неточность могут привести к быстрому отказу отремонтированного узла.

Поломка ступицы – неисправность, с которой эксплуатация автомобиля недопустима. Лучше вовремя отремонтировать подшипниковый узел, чем потом тратить деньги на восстановление всей подвески.

Источник

СТУПИЦА

Смотреть что такое СТУПИЦА в других словарях:

СТУПИЦА

ступка (воронеж.) — средняя часть колеса, в которой просверлены или выдолблены одно центральное большое отверстие для оси и несколько малых по поверхн. смотреть

СТУПИЦА

центральная часть вращающейся детали (маховика, шкива, зубчатого колеса и т. д.), имеющая отверстие для посадки на вал или ось. Отверстие С. об. смотреть

СТУПИЦА

СТУПИЦА

ступица ж.nave, hub

СТУПИЦА

СТУПИЦА

Ступица ступка (воронеж.) — средняя часть колеса, в которой просверлены или выдолблены одно центральное большое отверстие для оси и несколько малых по. смотреть

СТУПИЦА

ст`упица и́ ступ`ица Á сущ см. _Приложение II(центральная часть колеса, болванка с отверстием для насадки на ось и гнездами для спиц)У правой сту́пицы. смотреть

СТУПИЦА

ж.hub; center bossступица ведущего колеса с автоматическим отключением привода — automatic locking hubступица ведущего колеса с ручным отключением прив. смотреть

СТУПИЦА

1) Орфографическая запись слова: ступица2) Ударение в слове: ст`уп`ица3) Деление слова на слоги (перенос слова): ступица4) Фонетическая транскрипция сл. смотреть

СТУПИЦА

(колеса, гребного винта) boss, hub, (колеса) nave, stock* * *ступи́ца ж. (колеса)hubступи́ца возду́шного винта́ — propeller bossступи́ца рулево́го кол. смотреть

СТУПИЦА

ж.Nabe fтравмобезопа́сная ступи́ца рулево́го колеса́ — entschärfte Lenkradnabe f- ступица вентилятора- ступица колеса- ступица колеса со спицами- ступи. смотреть

СТУПИЦА

(1 ж), Тв. сту/пи/цей; мн. сту/пи/цы, Р. сту/пи/цСинонимы: ступка

СТУПИЦА

СТУПИЦА

СТУПИЦА

-ы, ж. Центральная часть колеса, болванка с отверстием для насадки на ось и гнездами для спиц.Люди шли по колено в воде, телеги и пушки вязли по ступи. смотреть

СТУПИЦА

СТУПИЦА (Stupica) Боян (1910-70), югославский режиссер. В 1948 один из создателей Югославского драматического театра в Белграде, где работал до 1955 и в 1957-63; с 1964 режиссер Национального театра в Белграде. В 1955-57 директор хорватского Национального театра в Загребе.

СТУПИЦА

СТУПИЦА

Rzeczownik ступица f piasta f

СТУПИЦА

СТУПИЦА ступицы, ж. Центральная часть колеса, металлическая или деревянная болванка, на к-рой укрепляются спицы и в середине к-рой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу.

СТУПИЦА

• колеса agy keréké• kerékagy Синонимы: ступка

СТУПИЦА

СТУПИЦА

СТУПИЦА, центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском.

СТУПИЦА

СТУПИЦА

Тупица Упасти Тис Тип Тау Таис Сут Уса Уста Суп Ступица Спица Утица Сип Сау Сати Цис Паут Пат Иса Ипс Ипат Аут Асцит Асу Апис Аист Циста Пасти Птица Пту Сап Сиу Ступа. смотреть

СТУПИЦА

СТУПИЦА

Ударение в слове: ст`уп`ицаУдарение падает на буквы: у,иБезударные гласные в слове: ст`уп`ица

СТУПИЦА

СТУПИЦА

СТУПИЦА

СТУПИЦА, центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском. смотреть

СТУПИЦА

— центральная, обычно утолщенная часть колеса, маховика и т. п.деталей. Имеет отверстие для оси или вала, соединена с ободом колесаспицами или диском. смотреть

СТУПИЦА

ж.cubo m (de la rueda)

СТУПИЦА

СТУПИЦА

центральная, обычно утолщ. часть колеса с отверстием для посадки его на ось или вал. С. соединяют с ободом колеса спицами или диском.

СТУПИЦА

жcubo m (de roda de carruagem)Синонимы: ступка

Источник

О ступице автомобильного колеса

Время на чтение: 6 минут

Многие водители ошибочно полагают, что при техническом обслуживании транспортного средства достаточно лишь отбалансировать колёса и проверить сход-развал. Однако главной деталью, через которую происходит вращение колёсного диска с шиной, является ступица. Именно внутри этой детали располагается подшипник, исправность которого влияет на вращение колеса, а любое нарушение положения диска или его разбалансировка неминуемо приводит к ослаблению и быстрому износу ступицы.

Устройство ступицы колеса

Ступица колеса – это важная деталь в любом автомобиле, основной функцией которой является восприятие крутящего момента от оси и передача его на колесо для осуществления движения автомобиля. Кроме того, на ступице имеются метизы для крепления к ним колёсного диска. Изделие представляет собой металлическую болванку, в состав которой входят следующие элементы:

Основные причины поломки ступицы

Именно поэтому в случае первых признаков повреждения необходимо сразу обратиться в ближайший сервис для ремонта. Основные причины поломки детали заключены в следующих факторах, каждый из которых может наступить независимо друг от друга:

Данное повреждение будет заметно во время нажатия на педаль тормоза, так как к ступице крепятся тормозные диски. В случае их отклонения от центральной оси, фрикционный материал колодок не сможет их обживать по всей площади, начнётся биение.

Поэтому многие автомобильные заводы предпочитают поставлять данную деталь в сборе, так как большое количество нюансов при ремонте могут вызвать неправильную работу всей системы, за что гарантию производитель дать уже не может.

Цапфа ступицы колеса ВАЗ 2107

Цапфа ступицы колеса для ВАЗ 2107, равно как и для многих других моделей концерна, имеет особое значение для функционирования автомобиля.

Цапфа в автомобиле отечественного производства имеет следующие функции и особенности конструкции:

Виды ступиц и особенности крепления их к колесу

По способу крепления к колесу, полуоси, а также траектории действия нагрузки и, соответственно, передаче нагрузки на подвеску, они подразделяются на следующие категории:

Сама шпилька, в свою очередь, крепится к фланцу, вместе с тормозным диском, а он уже сопрягается через подвижное соединение с подшипником, установленным в теле ступицы. В случае, если старые модели авто имеют барабанные тормоза, то они также крепятся к фланцу, приводимому в движение по мере вращения колёс.

Ступица – это одна из самых важных деталей в ходовой части автомобиля, без которой его эксплуатация будет невозможной. Именно поэтому автолюбителям необходимо заказывать её диагностику на каждом колесе в ходе проведения технического обслуживания автомобиля.

Связано это с тем, что раннее выявление дефекта поможет предотвратить тяжёлые последствия, связанные с дорогостоящим ремонтом и избавит водителя от лишних трат. Кроме того, даже если изделие в порядке, то во время банальной замены масла в двигателе данные детали также надо регулярно смазывать, повышая их ресурс.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
