Как сделать инсоляцию здания

Точный инсоляционный расчет. Считаем тень.

Предлагаю вариант расчета инсоляции, который наиболее изящно и наглядно показывает продолжительность инсоляции расчитываемого окна. Вот примерная схема расчета по инсоляционной линейке, которая известна многим. Данный способ точен и более чем приемлим для большинства расчетов.

Инсоляцию считают начиная с 7 часов утра. Как видно, тень падая на фасад затеняет лишь его часть, т.е. существуют окна, на которые тень в день равноденствия не падает никогда, это окна верхних этажей.

При восхождении солнца с 7 утра до 12 дня высота стояния солнца увеличивается, а тени становятся короче и постепенно «сползают» с фасада. Проходя по фасаду, тень в каждый час располагается ниже тени предыдущего часа.

В период с 11 до 12 часов, в данном примере, тень скользит у подошвы фасада и сходит на нет.

Как хорошо видно из построений, тени от зданий-затенителей перестают достигать объекта инсоляции в плане уже в 12 часов. Если учесть, что в первых этажах жилых многоэтажных домов нередко устраиваются магазины, высотой где-то 1.5-2 жилого этажа, то построив тень на расчитываемом фасаде можно определить интервал времени, когда окна жилых помещений находятся выше верхней точки тени и инсолируются, в то время как тень формально падает на фасад и затеняет его. Данные уточняющие построения наряду с классическим расчетом по инсоляционным линейкам дают возможность выйграть от 30 минут до 1 часа, которых зачастую не хватает для выполнения требований СанПиН по продолжительности инсоляции окон жилых помещений.

Данный метод инсоляционных расчетов дает возможность наиболее рационально выполнять посадку зданий в условиях плотной городской застройки и планирование помещений с учетом максимальной экономической отдачи. Метод позволяет «отбивать» спорные коммерческие площади жилих домов в эспертизе и удовлетворять требования и пожелания заказчиков, а главное аргументированно доказывать свои расчеты геометрически точными построениями.

Геометрические построения теней наиболее наглядны и понятны.

Источник

Инсоляционные расчеты

Оптимальный инсоляционный режим обеспечивается путем прямого солнечного облучения в необходимом количестве и в заданное время. При проектировании градостроительной ситуации, зданий и помещений возникает необходимость в определении условий инсоляции и ее оптимизации. Это достигается посредством проведения инсоляционных расчетов.

Расчеты инсоляции обычно охватывают решение задач трех основных типов.

1. Нахождение временных характеристик инсоляции (продолжительность (начало и конец) инсоляции или затенения помещений, фасадов, участков территорий и т.д.).

2. Установление геометрических характеристик инсолируемых или затеняемых участков (построение частных и суточных конвертов: тени от зданий на генеральном плане и инсоляции на рабочих плоскостях в помещениях).

3. Определение затенения помещения окружающей застройкой, нахождение приемлемых расстояний между зданиями, расчет СЗУ.

Расчеты выполняют с помощью следующих методов: аналитически и графически с использованием диаграмм, таблиц и графиков. Кроме того, эти задачи могут быть решены экспериментально в лабораторных или натурных условиях.

Условия инсоляции определяются методом проекций с числовыми отметками. Если проследить суточный ход тени от стержня, поставленного в центре небесной полусферы, то можно заметить, что в день летнего или зимнего солнцестояния (21 июня и 21 декабря) тень от верхней точки стержня будет криволинейной (рис. 34 а, б). в период же весенне-осеннего равноденствия (21 марта и 23 сентября) она будет представлять прямую линию, параллельную прямо, соединяющей точки восхода и захода Солнца (рис. 34 в).

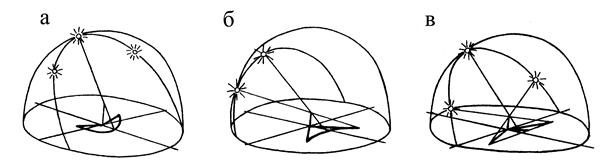

Рис.34. Суточный ход тени от вертикального стержня:

а – лето; б – зима; в – весна-осень.

На основании этого можно построить графики суточного хода тени от вертикального стержня различной высоты для различных периодов. При построении таких графиков пользуются таблицей координат Солнца. Из центра графика проводят лучи под углами, соответствующими азимутам в дневные часы суток, и от центра откладывают на них отрезки, равные котангенсу высоты стояния Солнца в соответствующий час. Такие графики могут быть построены для различных широт в требуемых масштабах (обычно 1:100 или 1:1000). На представленном рисунке 35 показаны графики для 48º с.ш. в масштабе 1:100.

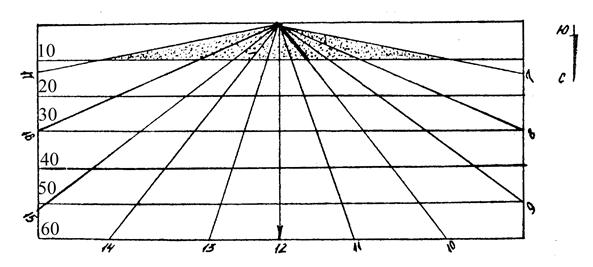

Рис.35. Инсоляционные графики («солнечные транспортиры») для инсоляционных расчетов на период: а – летнего солнцестояния; б – зимнего солнцестояния; весенне-осеннего равноденствия (φ = 48° с.ш.)

Пример. Установить значение декретного времени для 12 часов местного времени в г. Донецке, который находится на 38º западной долготы, т.е. в третьем часовом поясе.

Средний меридиан этого пояса проходит по 45º западной долготы. Донецк отстоит от этого меридиана на 7º к западу, т.е. отстает от поясного времени на:

7 × 4 = 28 мин + 1час = 13 ч 28 мин.

Если инсоляционные расчеты проводятся на период с 1 апреля по 1 октября, следует внести еще сезонную поправку, т.е. прибавить еще 1 час. В итоге декретное время на этот период расчета в г. Донецке составит:

13 ч 28 мин + 1 ч = 14 ч 28 мин.

Способ построения инсоляционного графика для весенне-осеннего равноденствия

Для большинства случаев анализа условий инсоляции территории можно пользоваться графиком, который соответствует периоду равноденствия. Поэтому в качестве примера рассмотрим способ построения инсоляционного графика для весенне-осеннего равноденствия.

Данный график (рис.35 в) представляет собой горизонтальную проекцию наклонной плоскости сектора небосвода. Параллельные линии на графике являются горизонталями этой плоскости, превышения которых отсчитываются от нулевой горизонтали, проходящей через расчетную точку О. Сходящиеся в этой точке азимутальные линии представляют собой проекции секторальных углов наклонной плоскости.

Построение данного графика основано на графической модели небосвода (рис.32) и заключается в следующем.

2. От вертикали, проходящей через центр полусферы О и зенит Z в сторону юга, отложить угол φ°, обозначающий географическую широту места. На пересечении проведенной из точки О наклонной линии с полуокружностью находится положение Солнца в 12 часов в дни равноденствия. Наклонная линия является вертикальной проекцией полуденного солнечного луча, лежащего в плоскости солнечной траектории, а угол между ней и линией горизонта показывает высоту стояния Солнца h_о в данный момент времени.

3. Изобразить план небосвода как окружность с R = 1 с центром О (рис.36 б). Указать стороны горизонта – В, Ю, З, С. Спроецировать на южный меридиан с разреза на план положение Солнца и через эту точку провести окружность радиусом r.

5. Из точек пересечения этими радиусами внешней и внутренней окружностей провести линии, параллельные линиям С – Ю и З – В, построив таким образом небольшие прямоугольные треугольники. Вершины прямых углов являются горизонтальными проекциями Солнца через каждый час.

Все эти построения вспомогательные и выполняются тонкими линиями.

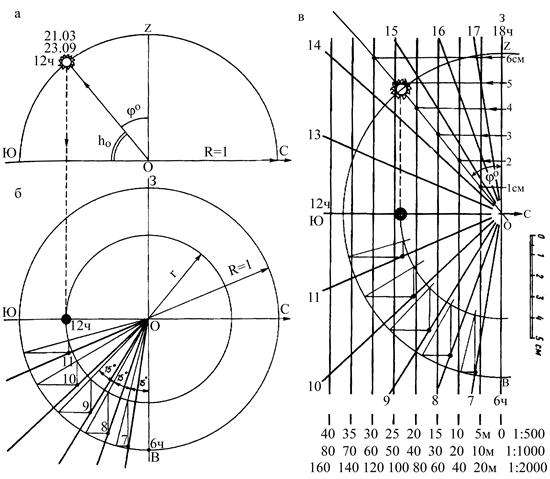

Рис.36. Этапы построения инсоляционного графика для широты φ°: а – разрез небосвода (ЛГ – линия горизонта); б – план небосвода; в – общий вид инсографика (совмещен с линиями построения)

6. Через полученные точки проекций Солнца и центр О провести жирные линии, которые являются горизонтальными почасовыми проекциями солнечных лучей, необходимых для построения графика.

Для упрощения построений разрез и план небосвода можно совместить (рис.36 в).

7. На линии OZ нанести деления через 1 см (для подробного графика – через 1 или 2 мм) и провести горизонтальные линии до пересечения с проекцией полуденного луча. Через точки пересечения провести линии, параллельные направлению В – З на плане небосвода. Эти параллели являются метрической шкалой превышений вспомогательных горизонталей наклонной плоскости солнечной траектории над исследуемой точкой на данной широте и служат для определения длины теней. Цена расстояний между параллелями назначается в соответствии с масштабом архитектурного чертежа.

8. Горизонтальные проекции дополуденных солнечных лучей (с 6 до 12 ч) зеркально перенести в послеполуденную область (сектор ЮЗ плана небосвода) и обозначить часы дня (с 12 до 18 ч).

График выполняется тушью на кальке или прозрачной пленке, вспомогательные линии построения стираются.

Примеры решения инсоляционных градостроительных задач

Рассмотрим некоторые задачи использования данного инсографика.

Задача 1. Определить суточный ход тени от вертикального стержня высотой 10 м.

Совмещаем центр графика с проекцией стержня на плане (рис.37) и сориентируем полуденную линию графика (12 часов) по меридиану С – Ю. На пересечении часовой линии (например, 10 часов) с горизонтальной линией высот (10 м в масштабе 1:100) найдем точку конца тени. Соединив эту точку с горизонтальной проекцией стержня, получим положение и длину тени, например, в 10 часов

Рис.37. Тень от вертикального стержня высотой 10 м (к задаче 1)

Примем продолжительность инсоляции открытого пространства с 7 до 17 часов. Полагаем, что в часовом интервале после восхода и до захода Солнца действие инсоляции ничтожно. Определив, длину тени в 7 и 17 часов, как уже описано выше для 10 часов, соединим линией концы этих теней. Полученный треугольник соответствует площади тени за время инсоляции (рис.37).

Задача 2. Определение продолжительности инсоляции точки на горизонтальной поверхности (рис.38).

Рис.38. Инсоляция точки при наличии здания (к задаче 2)

На графике отмечается горизонталь, соответствующая высоте здания, т.е. горизонталь 25 м в выбранном масштабе чертежа и графика.

Затенение заданной точки О всегда происходит только от той части здания, которая находится между отмеченной горизонталью и этой точкой (на схеме заштрихована). В данном случае т. О будет затенена с 9 часов до 11 часов 30 минут.

Следовательно, заданная точка в дни равноденствия будет инсолироваться дважды в сутки: с 7 до 9 часов и с 11ч 30 мин до 17 часов (по нормам инсоляции, как уже отмечалось, первый час после восхода Солнца и последний час перед его заходом в расчет не принимаются).

На градостроительной ситуации, представленной на рис.39, инсоляция расчетной точки О осуществляется трижды в течение дня в пределах углов α_о,так как здание ІІ и часть здания ІІІ оказывают на нее затеняющее действие (в пределах углов α_з). Здание І не оказывает затеняющего действия на т.О, так как оно находится за пределами линии Н_зд. Этот случай имеет место тогда, когда все здания одной высоты. При зданиях разной высоты, для каждого здания будет своя линия Н_зд.

Рис.39. Инсоляция точки при наличии нескольких зданий (к задаче 2).

Задача 3. Построение теней от здания на горизонтальной плоскости (рис.40).

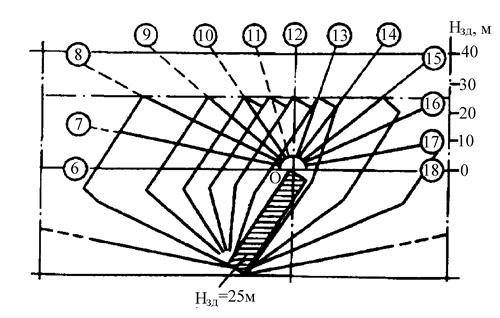

Рис.40. Построение контура теней от здания («конверт теней»)

При построении теней график располагается с разворотом на 180° по отношению к предыдущему случаю. На плане объекта выбирается какой-либо внешний угол, который совмещается с точкой О графика. Азимутальные линии показывают направление теней от данного угла здания в соответствующие часы дня.

Горизонталь, соответствующая высоте здания, например 25 м, показывает длину теней в различные часы дня (в дни равноденствия тень перемещается на горизонтальной плоскости по прямой линии с запада на восток).

Графический метод определения продолжительности инсоляции помещений

Из всех известных графических методов наибольшей универсальностью отличается метод Б.А. Дунаева.

Для использования этого метода строится солнечная карта (рис.41), которая представляет собой горизонтальную проекцию сферической координатной сетки, состоящей из меридианов (радиусы для определения азимута Солнца) и параллелей (концентрические окружности, служащие для отсчета высоты стояния Солнца). На полученную таким образом координатную сетку наносится горизонтальная проекция траектории видимого движения Солнца, соответствующего определенному месяцу года на заданной широте.

С помощью солнечной карты можно определять продолжительность инсоляции точки, находящейся на вертикально плоскости фасада. Например, точка, расположенная на северном фасаде (h = 180 о ), будет инсолироваться в июне на 48 о с.ш. дважды в сутки со времени восхода до 7 ч. 30 мин. и с 16 ч 30 мин до захода Солнца. В марте, сентябре, декабре фасадная плоскость с данной ориентацией инсолироваться не будет. Если же фасад будет ориентирован на юго-запад (h = 45 о ), то инсоляция в июне будет длиться с 10 ч. 15 мин. и до захода Солнца.

Для определения продолжительности инсоляции в условиях городской застройки, создающей затенение рассматриваемого помещения, а также для учета инсоляционных особенностей светопроемов кроме солнечной карты необходимо иметь вспомогательную контурную сетку (рис. 42). Она представляет собой систему радиальных линий (линии пересечения вертикальных плоскостей, проходящих через данную точку и, например, через вертикальную грань окна, с горизонтальной плоскостью) и систему плановых кривых, соответствующих в натуре горизонтальным линиям границ затеняющих объектов. С помощью контурной сетки строится картограмма контуров объектов, ограничивающих инсоляцию (рис.43 и 44).

Полученную таким образом картограмму контура окна, выполненную на кальке, совмещают с солнечной картой. Отрезки траектории видимого движения Солнца (рис.45), ограниченные картограммой контура затенения, определяют продолжительность инсоляции. С по-

мощью этого рисунка можно проанализировать продолжительность инсоляции помещения при различных условиях.

Если окно лишено СЗУ и отсутствуют противостоящие затеняющие здания, то продолжительность инсоляции в июне на 48 о с.ш. составит 6 ч и будет длиться от 6 ч. утра до 12 дня. В

марте и сентябре инсоляция будет длиться от момента восхода Солнца (6 часов) до 12 ч. 50 мин., т.е. продолжительность инсоляции составит 6 ч. 50 мин. В декабре – от момента восхода (8 ч.) до 13 ч., т.е. 5 ч.

Если окно будет снабжено горизонтальным козырьком, уменьшающим вертикальный угол раскрытия до 50 о (рис.44), то инсоляция в июне составит 3 ч. 30 мин., т.е. с 6 ч. утра до 9 ч. 30 мин. В марте и сентябре козырек уменьшит инсоляцию всего на 20 мин. В декабре козырек на длительность инсоляции влияния не окажет.

Дата добавления: 2014-01-20 ; Просмотров: 19751 ; Нарушение авторских прав?

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Ремонт и отделка квартир в новостройках Москвы и Подмосковья под ключ

Инсоляция зданий и территорий

Нормирование и расчет инсоляции являются сейчас, пожалуй, наиболее острой светотехнической, экономической и социально-правовой проблемой. С переходом землепользования и строительства на рыночную основу нормы инсоляции жилищ стали главным фактором, сдерживающим стремления инвесторов, владельцев и арендаторов земельных участков к переуплотнению городской застройки с целью получения максимальной прибыли. Однако официальная методика нормирования и расчета инсоляции не может эффективно выполнять эту роль. До настоящего времени она остается самым отсталым, обособленным от науки разделом светотехники.

Инсоляция (от латинского in solo – выставляю на солнце) — это облучение прямыми солнечными лучами (солнечной радиацией).

Освещение помещений может быть естественное, искусственное и совмещенное (интегральное).

Естественными источниками являются солнце и рассеянный (диффузный) свет небосвода.

Искусственными источниками света служат электрические лампы (накаливания, люминесцентные, ксеноновые, ртутные и другие).

Совмещенное освещение характерно тем, что помещение одновременно освещается естественным и искусственным светом.

Обеспечение оптимального светового режима или светового комфорта имеет значение как при создании нормальных условий труда и быта, так и для психофизиологического состояния человека.

Известно также биологическое и гигиеническое воздействие солнечного света за счет ультрафиолетовых излучений, обладающих оздоровительными и бактериальными свойствами.

При этом различают следующие зоны ультрафиолетового излучения:

При проектировании зданий световой климат местности должен учитываться при создании не только нормальных условий для освещения, но и архитектурной композиции, он имеет также технико-экономическое значение (устройство светопроемов, фонарей, эксплуатационные расходы, связанные с расходами на отопление и т.п.).

При реконструкции зданий условия инсоляции остаются прежними, однако, этот фактор необходимо проверить, поскольку дополнительная застройка (устройство пристроек, надстроек этажей, строительство новых зданий и в связи с этим уменьшение разрывов между зданиями и т.д.) может привести к изменению освещенности.

В различных районах страны (регионах мира) контрастность и величина инсоляции разные.

Следует иметь в виду, что обычное стекло, хорошо пропуская видимую и инфракрасную части солнечного спектра, в меньшей степени пропускает коротковолновые ультрафиолетовые лучи (длиной волны до 400 нм), имеющие большое оздоровительное значение. Поэтому в помещениях, где необходимо воздействие оздоровительной инсоляции, применяют специальное увилевое стекло.

Тепловое воздействие инсоляции может вызывать перегрев помещений (в южных районах). Перегрев с повышенной влажностью вызывает ухудшение самочувствия людей и значительно снижает их работоспособность. Оптимальный инсоляционный режим достигается путем обеспечения прямого солнечного облучения в необходимом количестве и в заданное время.

Продолжительность инсоляции в течение суток для каждой местности определяется временем видимого движения солнца по небосводу. Траектория движения солнца и период суточной инсоляции для каждой географической широты и каждого времени года различны: в северных районах траектория более пологая и протяженная, в южных — более крутая и короткая.

Годовая продолжительность астрономической инсоляции на всех широтах одинакова и равна 4380 часов. Однако на экваторе всегда равна 12 часам. На полярном круге короткий 24-часовой полярный день.

Инсоляционный режим регламентируется документом «Санитарные правила и нормы СанПин 2.2.1/2.1.1.1278—03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий». Инсоляцию следует обеспечить для одной жилой комнаты 1-3-комнатных и 2 жилых комнат 4-х и более комнатных квартир непрерывную продолжительность инсоляции.

Данные о продолжительности инсоляции относятся к точке под открытым небосводом и являются теоретически максимальными. В действительности затеняющие факторы (застройка, выступающие элементы зданий) значительно сокращают теоретический суточный период инсоляции.

Требования к инсоляции жилых зданий: продолжительность инсоляции в жилых зданиях должна быть обеспечена не менее чем в одной комнате 1-3-комнатных квартир и не менее чем в двух комнатах 4-х и более комнатных квартир.

Допускается прерывистость продолжительности инсоляции, при которой один из периодов должен быть не менее 1,0 часа. При этом суммарная продолжительность нормируемой инсоляции должна увеличиваться на 0,5 часа соответственно для каждой зоны. Санитарные нормы допускают снижение продолжительности инсоляции на 0,5 часа для северной и центральной зон в двухкомнатных и трехкомнатных квартирах, где инсолируется не менее двух комнат, и в многокомнатных квартирах (четыре и более комнаты), где инсолируется не менее трех комнат, а также при реконструкции жилой застройки, расположенной в центральной, исторической зонах городов, определенных их генеральными планами развития.

Пример расчета инсоляции на территории

В качестве примера рассмотрим дни весеннего и осеннего равноденствия 22 марта и 22 декабря (рис.2.1).

При расчете инсоляции:

— первый и последний часы (от 6 00 до 7 00 и от 17 00 до 18 00 ) не учитываются ввиду незначительной интенсивности инсоляции;

— максимальное время инсоляции для центральной части России при весеннем и осеннем равноденствии (22 марта и 22 сентября) составляет 10 часов;

— точность вычисления берется до 1/4 часа;

— часть объекта, затеняющая точку, рассматриваемую в настоящее время, на рисунке заштриховывается;

— область, отражающая неудовлетворительное время инсоляции (

— изогеллы проводятся через целые числа (часы), при необходимости делается интерполяция;

— измерения на углах проводятся на расстоянии 1,5м от угла рассматриваемой стороны здания;

— для удобства измерений чертится вспомогательная сетка квадратов (величина одной стороны квадрата составляет 10 м в М 1:500);

Расчет:

время в точке “Х” составляет:

Солнечные лучи создают комфортные условия для нахождения в помещениях людей, они убивают болезнетворных микробов, препятствуют развитию плесени и т.д. Время инсоляции – величина, нормируемая строительными и санитарными нормами для помещений и территорий.

При реконструкции и при строительстве новых строений, нормы требуют выполнения условий инсоляции как для объектов существующей застройки, так и для возникающих новых градостроительных объектов.

Кроме инсоляции, критериями, определяющими минимальные расстояния между зданиями и сооружениями являются: пожарные требования, специфические требования (взрывоопасности и или другой опасности, если рядом есть специфические предприятия), возможность поезда пожарных машин и машин обслуживания, нормативные требования по естественной освещенности.

Пожарные и обслуживающие проезды между зданиями, как правило, не велики и позволяют относительно ближе приближать новые объекты. К сожалению, требования по естественной освещенности немного утрачивают свои сдерживающие позиции. Физический смысл данного расчета достаточно сложный – его трудно прочувствовать. В расчете могут быть заложены фасады зданий с хорошими светоотражающими поверхностями, а на деле потом могут это забыть, и покрыть поверхности чем-то другим или не следить за поддержанием нужного состояния поверхностей.

Существуют два способа расчета времени инсоляции: в ручную (с помощью инсоляционного графика) и автоматизировано (с помощью специализированных компьютерных программ). Разумеется, компьютерный способ позволяет быстрее и точнее проводить расчеты, что очень важно в условиях уплотненной застройки. Ручной способ позволяет выполнять расчеты, не претендующие на высокую точность. Компьютерные программы позволяют учитывать нюансы застройки, выполнять и контролировать ввод исходных данных.

Для выполнения расчета , нужно задать геометрические характеристики расчетного объекта (помещения или участка) и систему затеняющих объектов. Необходимо учесть направления сторон света и широту местности.

Результатом расчета времени инсоляции являются величины, характеризующие инсоляцию (время инсоляции в часах и минутах, количество интервалов инсоляции, процент инсолируемой территории).

Вопросы инсоляции жилых помещений и территорий регламентируются в различных нормативных документах:
— СНиП 2.08.01-89* «Жилые здания.», СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений.», СП 30-102-99 «Планировка и застройка территорий малоэтажного жилищного строительства.» и СанПиН 2.2.1/2.1.1/1076-01 «Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий.».
В этих документах требования по инсоляции могут отличаться. Из указанных документов наиболее приоритетным на сегодня является: СанПиН 2.2.1/2.1.1/1076-01 «Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий.».

Экспертиза проекта или вопроса об обеспечении инсоляции
Вопрос об обеспечении инсоляции регулярно ставится клиентами на самых разных этапах нового строительства или реконструкции. Рассмотрим часто встречаемые случаи:

— Инвестор, прорабатывает вариант по покупке территории под новое строительство или под реконструкцию в сложившейся застройке. Он хочет сориентироваться по потенциальной возможности данной территории (какого габарита и какой этажности можно разместить здесь здание и какие конфликтные моменты могут иметь место).

На стадии эскизного рабочего проекта.

На стадии согласования эскизного проекта.

На стадии окончательного согласования рабочего проекта.

На стадии беседы и урегулирования отношений с жителями прилегающей застройки.

Инженерные изыскания для строительства обеспечивают комплексное изучение природных и техногенных условий территории (региона, района, площадки, участка, трассы) объектов строительства, составление прогнозов взаимодействия этих объектов с окружающей средой, обоснование их инженерной защиты и безопасных условий жизни населения.

На основе материалов инженерных изысканий для строительства осуществляется разработка предпроектной документации, в том числе градостроительной документации и обоснований инвестиций в строительство, проектов и рабочей документации строительства предприятий, зданий и сооружений, включая расширение, реконструкцию, техническое перевооружение, эксплуатацию и ликвидацию объектов, ведение государственных кадастров и информационных систем поселений, а также рекомендаций для принятия экономически, технически, социально и экологически обоснованных проектных решений.
Инженерные изыскания, включают инженерно-геологические и инженерно-гидрологические исследования с целью выявления особенностей геоморфологического строения и участков с развитием неблагоприятных инженерно-геологических процессов и явлений, обследования существующих зданий.
Инженерно-геодезические изыскания
Топогеодезические работы проводятся с целью получения точной информации о местности (рельефе, существующих зданиях и сооружениях) в графическом и цифровом видах, с дальнейшим ее использованием в проектировании и других задачах.
Проведение обмерных и геодезических работ при проектировании, строительстве, реконструкции, административном учете и других видах деятельности, на основе новейших технологий в этой сфере может использоваться в следующих областях:
-Проектирование нового строительства (топографическая съемка местности);
-Реконструкция, реставрация и капитальный ремонт различных зданий и сооружений (поэтажные планы, разрезы, фасады существующих сооружений);
-Разбивочные работы (вынос проектных точек в натуру);
-Строительство (контроль строительного монтажа, геодезическое обеспечение строительства, исполнительная документация);
-Экспертиза недвижимости (определение точных площадей и объемов объекта, составление чертежей);
-Административный учет территорий (землеотвод, кадастровая съемка);
-Геоинформационные системы ГИС (подоснова, информационная база).

Одним из первоначальных методов оптимизации инсоляции является выбор ориентации здания и его расположения в системе застройки. Это сложная задача, так как кроме инсоляционных требований, следует учитывать назначение помещений, климатические особенности района строительства и условия уже сложившейся городской застройки.
Прежде всего, ориентацию зданий, располагаемых в северных районах , следует выбирать так, чтобы помещения получили максимум инсоляции. В южных районах , наоборот, следует избегать тех ориентаций, при которых перегрев будет максимальным.
В отношении инсоляции все помещения гражданских зданий можно разделить на две группы:
