Honda Civic «г у т а л и н» › Бортжурнал › По просьбам трудящихся! Карбон своими руками без особых проблем. Много буков 8)
В связи с тем, что много драйверов пишет в личку по поводу карбона, решил осилить написание данного поста.
И так все началось с того, что мне очень захотелось чего-нибудь закарбонить в своей тачке, и я начал долго и упорно набивая шишки воплощать эту затею в жизнь.
Сначала, как и множество самозакарбонвателей я купил погонный метр карбоновой ткани и сняв лючок бензобака со своего «сивика» решил отделать его карбоном и тут началось.
Первой проблемой стало выкладывание ткани, которая при натягивании изменяла рисунок, то есть квадратики становились не ровными, а что бы их выровнять приходилось двигать их пальцами, решение данной проблемы: предварительно обклеить ткань малярным скотчем и не отрывать до окончания работ.
Следующей преградой на пути к мечте стала смола, так как покупать американскую смолу я счел не целесообразным, пришлось подбирать достойный вариант от Российского производителя. И вариант был найден, им оказалась очень жидкая двух компонентная оптическая смола. Ее преимущество состоит в том, что воздух из нее выходит практически полностью уже при простом нагревании по средствам установки стаканчика на батарею в квартире при этом смола долго остается жидкой, что позволяет ей хорошо пропитать материал.
И вот настал момент, когда лючок был, обтянут тканью, и я начал поливать эту конструкцию смолой. Вылив на все это примерно 30 граммов смолы, я с досадой обнаружил, что большая ее часть стекла на заблаговременно подложенный снизу журнал «Топ гир». Так, что советую смолы брать столько, чтобы пролить ткань и не более того, а иначе выльете всю смолу в пустую.
И так поняв, что смола у меня стекла и благополучно закончилась, я оставил все сохнуть до утра и пошел спать. Утром я обнаружил, что смола уже не течет, но еще и не застыла, расстроенный положил крышку на место и отправился на работу. Придя вечером, я обнаружил, что смола высохла и превратилась в очень жесткий полностью прозрачный материал, в который была заключена карбоновая ткань единственное, чем я был раздосадован это бугристость получившегося покрытия. Взяв в руки шкурку начал шкурить поверхность шкурил, шкурил и дошкурил прям до ткани блин.( Вся фигня в том, если пошкурить ткань на ней остаются светлые пятна. Короче все пришлось переделывать. В итоге; учитывая ошибки прошлого, все было переделано и в принципе получилось хорошо, но нам, то надо идеально. И тут я вспомнил про передачу всем известного научного телеканала, в котором рассказывалось про создание корабельных мачт из карбона. И тут я вспомнил о карбоновом препреге с помощью которого можно создать еще более идеальную поверхность.
EvgenSt-P › Блог › моя ПЕРВАЯ деталь из карбона или препрег своими руками:как готовить и есть
Никогда не вёл блогов, или подобных ЖЖшечек, но, видимо, всё бывает в первый раз.
т.к. это первая запись на драйве-пожалуй представлюсь: зовут Женя, родился мальчиком, и до сих пор своих убеждений не сменил) собссно как родился, так и обитаю по сей момент в славном городе Санкт-Петербурге.
Основной мой род занятий это звукорежиссура, а как хобби-увлечение сноубордом, мотоциклом, и всяческим рукоделием. Именно две последних страсти и толкнули меня на опыты с карбоном. ну нравится мне перебирать мотик и вешать на него всякие приблуды, а из карбона и подавно. В общем чем бы дитя не тешилось.
Долгое время я склонялся, и с восхищением смотрел на вакуумную инфузию, т.к. процесс этот действительно позволяет получать качественный результат, при должной сноровке. но с инфузией (для меня) есть ряд проблем, о которых многие говорили, из которых меня оттолкнули от этой технологии две:
-невозможность создания «кокпитовых», т.е. закрытых, объёмных изделий
-большое количество одноразовой оснастки и довольно капризный процесс, в плане качества/скорости распределения смолы и качества финальной поверхности.
ручное формование и тем более ламинация для меня отпали сразу, т.к. мне реально нравится вид именно сдавленного, сжатого полотна. хоть убейте, но о вкусах не спорят)
И так, года полтора назад, когда я ещё вовсю был настроен пробовать инфузию подвернулся мне на авито совсем новый вакуумный насос. китайчик, низкопроизводительный, но по цене «по старому курсу», что прошлой осенью было весьма актуально. В итоге я решил, что с чего-то надо начинать, и взял этого малыша за 4 тыщи на тот момент совсем деревянных.
В общем-то на этой покупке процесс и остановился.
2) материально-техническая подготовка
Этой осенью в очередной раз для меня, и моих друзей встал вопрос тёплого зимнего хранения мотоциклов, да при том с возможностью круглосуточного доступа для «кручения гаек». После довольно длительных поисков совсем не далеко от дома нашлось производственное помещение 30м2, которое как раз подходило по всем параметрам, акромя того, что это был второй этаж. Ну, мотоциклы хоть и не пушинка, но и не тонну весят, и с помощью четверых мужичков в самом расцвете сил были закачены по досочкам на второй производственный этаж (высота потолков 4,5 метра). Думали в штаны наложим, ан нет, глаза боятся, а руки (в данном случае ноги) делают. Но это лирика.
Наконец то появилось помещение, которое я два месяца приводил из состояния «голые стены» в «уютная мастерская. В принципе, отчасти мне это удалось.
Т.к. на тот момент с технологией, которую я хочу освоить я определился, а осенью, во время командировки в США, капитально закупился различными тканями, свой путь я начал с постройки печки.
вот собственно и она:
Печь представляет из себя ЯЩЪ, собранный из секций, сделанных из совейской кровельной жести 0,75мм, на каркасе из металлопрофиля для ГКЛ. в качестве теплоизолятора внутри секций заполнение базальтовой ватой.
Секции между собой крепятся винтами и уголками, в жесть запрессованы заклёпки-гайки.
Все стыки промазаны высокотемпературным силиконовым герметиком. Верхняя крышка на петлях, с поддерживающими мебельными газ-лифтами, закрывается всё это дело на защёлках-стяжках (как на ящиках).
Внутри ящика установлен 1кВт нагреватель с вентилятором (разобрал китайский тепловентиллятор, купленый за какие то копейки в Леруа-Мерлен).
На передней панели ЯЩЪ’а смонтирован блок управления: программный ПИД-регулятор ОВЕН ТРМ-251 и блок реле/предохранителей.
Вообще, нагревательных элементов там два, каждый по киловатту, но на 2кВт печка уж больно быстро греет, и от частых вкл/выкл реле уже ощутимо мигает свет. С 1кВт нагревателем свет уже не мигает, а печь выходит на 100 градусов примерно за 12 минут, что более чем достаточно.
Да, габариты: 101*67*77см (продиктовано размерами жестяных обрезков привезённых из дачных запасов).
В общем на постройку сего девайса у меня ушёл где то месяц работы по вечерам, и около 10килорублей денег. Что более чем бюджетно, если сравнивать с заводскими термо-шкафами.
И вот ещё- вся конструкция на колёсиках, ибо вес её весьма внушительный, просто так не передвинешь.
вакуумная станция
По известной и не раз обжёванной в интернетах схеме был создан блок автоматики для вакуумного насоса, а так же импровизированный ресивер из канализационных уличных пластиковых труб 110мм.
вот оно фото:
В блоке релейной обвязки для вакуумметра с электроконтактной приставкой я добавил реле времени (
ПЕРВЫЙ БЛИН
На подготовку всего и вся у меня ушло довольно много времени и сил, особенно учитывая что это лишь хобби, и приходится «отвлекаться» на работу, да и просто «жизнь» =)
Для первого опыта был выбран «пациент» не сложной формы:
В общем это дело было мной заботливо вышкурено, зашпатлёвано, и на самой детали ручной формовкой был сделан фланец (пластилин с лицевой стороны и гель+стеклоткань с изнанки).
Этот фланец весьма заметно увеличил жёсткость детали, и с ней стало гораздо удобнее работать.
далее ещё шкурка (600-800-1000-1500-2500), с полировкой решил не заморачиваться, и сразу нанёс разделитель и снял матрицу:
потом сделал «пирог» из трёх слоёв углеткани, с прокладкой плёнки и пропиткой препреговой смолой:
Nissan 200SX EAT_SLEEP_DRIFT › Бортжурнал › Карбон, как способ облегчить авто и кошелёк
Да… Давненько я тут небыл. Не знаю как вам, а мне пришлось перечитать бортовик, чтобы вспомнить чего тут вообще к чему =) стыдно говорить, но машина с ноября или декабря стояла без движения. Приезжал к ней редко и не очень продуктивно. Причин несколько: свет в гараже был отключен 4 месяца, а с фонариком особо нихрена и не сделаешь; времени небыло, а то что было я тратил на вторую любимую (девушку) или тупо на сон; на работе произошли изменения и на мне повисло слишком много и на слишком большой срок, потому стало мне не до моей любимой красавицы. Итог, пропущенный сезон, но я смирился и решил что наспех абы как делать не буду, лучше долго чем хреного. Итого машина строиться ммм… Почти 2 года уже)) жееееесть! Есть правда одна оговорочка, другой проект таки был закончен и дарит удовольствие и радость. EAT SLEEP RACE почитайте, зацените!
Вобщем вот такая инфа для размышления )) Надеюсь поможет кому-нить)
Возвращаемся к зелененькой.
Как говорят ралисты (люди кстати ваще веселые), «Лучше 1000кг, чем 1000 лошадей». Вот и я так думаю. Решил облегчить ведерко, долго думал что к чему и с чего начать. Решил с дверей. Вырезать их ( внутренности все, оставив только внешний лист с ручкой), как-то руки не поднялись, много раз выдел на корчах такой метод, при открывании они гуляют как лист бумаги, не закрываются нихрена, стекла облегченные не держаться, вощем жесть. С такими дверьми ниокаких стеклоподъемниках можно и не мечтать.
Решил что карбон мой вариант.
Гляньте, отчетливо видно что просто положили ткань и залили ее смолой. О какой прочности тут можно говорить?
А теперь о главном: есть два вида карбона мокрый и сухой карбон.
Сухой карбон, божественный материал, который применяется как основной конструкционный в таких суперкарах как Ламборгини, Макларен, Феррари, на автомобилях F1. Как вы думаете имеет ли он что-то общее с ширпотребом на рынке? На автосалоне в Париже компания Lamborghini представла экспериментальный автомобиль, получивший название Sesto Elemento (шестой элемент). Эта машина имеет полностью карбоновый кузов, карбоновые колесные диски и карбоновый интерьер, и поэтому весит всего 999 килограммов. С мотором V10 мощностью 570 сил новинка способна разогнаться до сотни за 2,5 секунды. Из карбона у концепта выполнены монокок кузова, детали подвески и карданный вал, а выпускная система изготовлена из смеси карбона и стекловолокна, и выдерживает температуру до 900 градусов. Божественно, неправдали?
В машине карбоновый МОНОКОК, это значит чтонет в этой детали швов, это единая, замкнутая бесшовная конструкция. Колесный диск R19 весит внимание 2,8 кг! О боже. Вот они идолы, у которых стоит учиться!
Вкрадце о сухом карбоне. Применяется реально только в суперкарах и высокотехнологичных областях, где нужен малый вес, высоченная прочность и пох на деньги. Соотношение армирующего волокна/ смолы — 75/25! Считайте вес вашего изделия это практически вес ткани, пропитанной смолами. Карбон прессуется высоченным давлением и запекается при высокой температуре! При изготовлении используются только эпоксидные смолы.
Как вы уже поняли я не стал тратить время и деньги на заказывание из-за бугра продукцию тогоже sebon или carbonetics. В Японии я тоже ничего не нашел отвечающего моим запросам. Я нашел человека, который работал несколько лет заграницей на одном из таких высокотехнологичных производств, разрабатывал и изготавливал карбоновые детали для таких суперкаров. Который владеет технологией бесшовного конструкционного сухого карбона. После долгих уговоров он согласился сделать мне двери) И теперь… Тарарарарара. Карбоновые двери, изготовленные по технологии сухого карбона, из дорогущего американского конструкционного карбона. Изготовлены в автоклаве!
Мама, знакомься, это Люся и Люба, они будут спать сегодня со мной)
Немного статистики:
Стандартная дверь со стеклом, стеклоподъемником и прочей нечистью – 27 кг.
Стекло – 5 кг
Железная дверь – 17 кг
Ручки, центральный замок, механизм поднятия стекол, полозья, моторчик и т.п. – 5кг
Карбоновая дверь — 4,2 кг, и это при том, что в ней применены 7 слоев карбона, сендвич-панель, чтобы дверь не играла, усилитель и покрыта лаком, чтобы карбон красиво играл на свету и блестел. Не поднялась у меня рука отдать двери на покраску в цвет авто…
Немного истории изготовления- были сняты мои двери и отданы на обработку. Сначала была снята с них 3D модель лазером, потом изготовлена матрица в 3Д станке. Погрешность изделия составляет 0,5 мм! Точностью повторены все формы двери, как внешние, так и внутренние. Т.е. все дырочки, места крепления, выемки и т.п. осталось на месте. Где надо заложены гайки, где надо болты – двери 100% повторяют оригинал, толкьо на 13кг легче. Итого сбросили 26 кг с машины. ХЗ стоило оно такого нереального гемора, или нет. Но у нас теперь НАСТОЯЩИЙ карбон, а не ширпотребная китащина. Жесткие кстати шо песец. И еще я на них попрыгал))) хотьбы хрен.
Ура товарищи, теперь у нас есть что-то общее с суперкарами)
Возвращаюсь к ведерку:
Приехали с друзьями, поставили двери.
Обули диски в резину,
Установили купленные в Tokyo team проставки на передние колеса, накрутили гайки
BMW 3 series 335i Навести&уничтожить › Бортжурнал › Карбоновые детали интерьера и экстерьера своими руками.
Итак, душа требует чего-то нового, утонченного, а машина требует новые аксессуары, хочется попробовать что-то новое, слишком много свободного времени, слова 3д-корбон вызывают рвотный рефлекс. Если есть все перечисленное и очень много терпения, тогда эта тема для Тебя 8)
Прежде всего попрошу не упоминать слово пленка в этой теме. Вообще слова пленка и карбон находятся на разных уровнях мироздания. Итак, поехали. Для начала приобретаем ткань, эпоксидку и затвердитель, клей, валерьянку. Их можно заказать в моем интернет-магазине Streetpower.com.ua или даже не знаю, мало где еще по такой цене выйдет, судя по статистике.
Итак, первый этап — подготавливаем поверхности, зачищаем, рекомендую снять слой дерева до металла, если это элементы интерьера, которые туго входят даже в родном состоянии, не говоря уже о том, что слой карбона, эпоксидки, лака будет достаточно значительным.

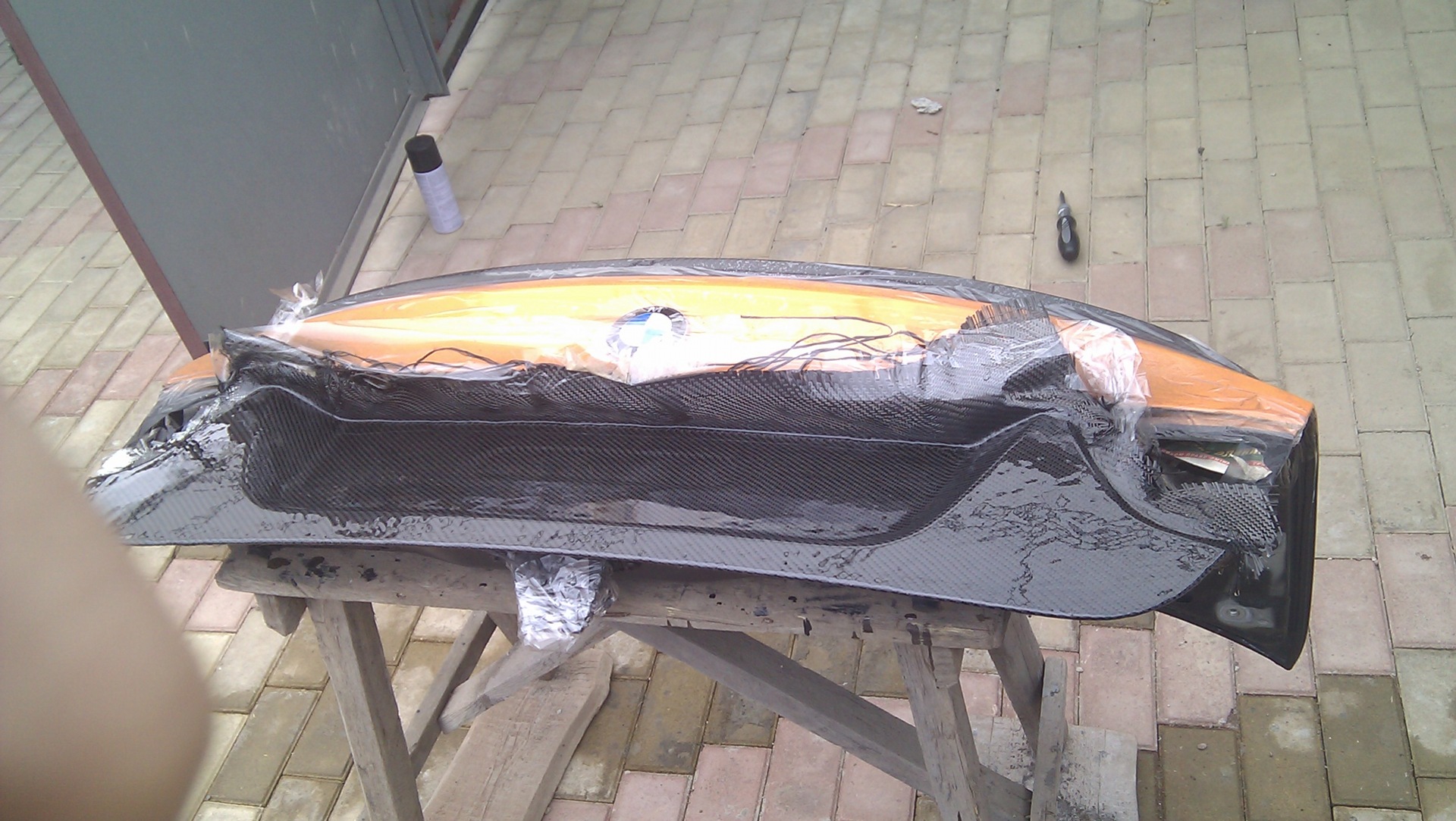

Моя крышка багажника была ярко-оранжевой, я прокрасил поверхность черным с аэрозоля и покрыл лаком для того, чтобы клей не смыл краску при накладывании ткани.

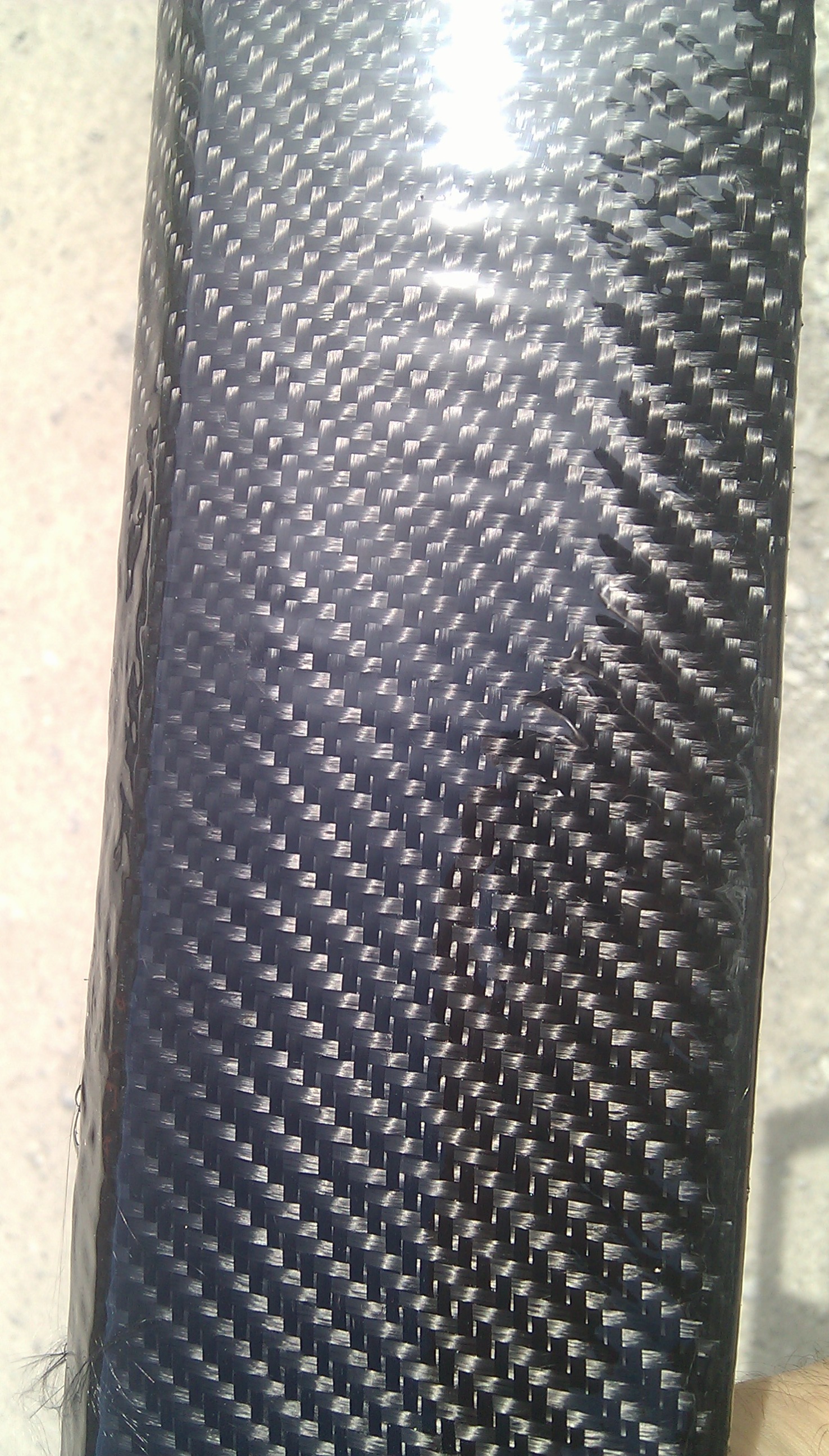

Далее кропотливый и очень тонкий процесс приклеивания ткани. Углеволоконная ткань достаточно хрупкая, легко расплетается, не тянется и в отличии от виниловых продуктов — не захочет просто отлипнуть и «попробовать еще разок с феном» 😉
Моя любимая помощница:

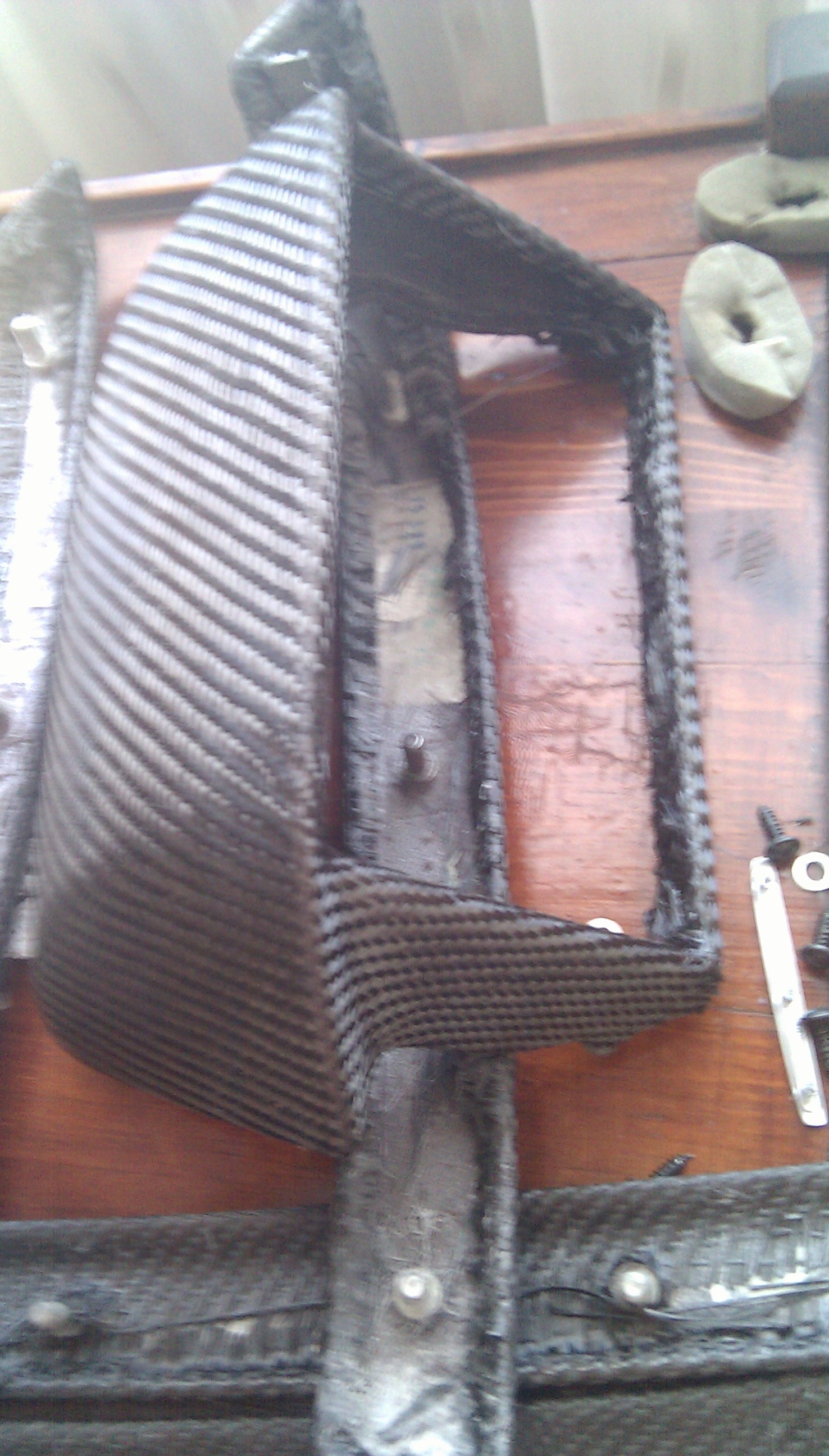

После того как ткань приклеена, замешиваем эпоксидку, запах которой без респиратора постепенно превращается из неприятного в сладкий и манящий аромат 8)
Покрываем кисточкой детали, не слишком толстый первый слой, покрывающий запчасть. Обращаем внимания на то, чтоб не осталось «сухих» мест. Подогреваем феном пузырьки, они выходят наружу. Оставляем сохнуть.
Приходим на следующий день, следующую неделю снимаем шкуркой пузырьки, сильные неровности и явные проблемы 8) Не забываем есть, пить и девушек)
Здесь лучшая подруга — лучшая подруга или любимая. и 100ая наждачка =)
Процесс начинает нам уже надоедать, а мы переходим к основным слоям эпоксидки. Делаем слой эпоксидки, ждем с пол часа, делаем следующий слой, в общей сумме около 4х слоев на каждой детали. оставляем сохнуть и предвкушаем обалденный результат:
ViTaL- › Блог › Разработка и изготовление Карбонового капота KHANN!
Всем привет друзья…
Продолжаем тему разработок KHANN в Карбоне…
Сегодня расскажу вам о разработке КАРБОНОВОГО КАПОТА KHANN на Lexus LX570…)
но на такой большой внедорожник впервые разрабатывал… очень боялся испортить… поэтому очень аккуратно подошел к этому вопросу… сделав. максимум… из возможного.)))
предлагаю ознакомиться с проектированием дизайна… чтобы точно понять что у нас получиться в конце дороги… ))))
дальше идет программирование и фрезеровка…
потом изготавливается технологическая оснастка…
и после долгих испытательных процессов у нас получается БЕЗУМНО ПРОЧНЫЙ И БЕЗУМНО ЛЕГКИЙ КАРБОНОВЫЙ КАПОТ… ))))
п.с. и очень дорогой )
п.с. 2 вода в моторный отсек не попадает… отверстия не глухие…
БЫЛи разработаны специальные стоки воды…
и вот фото реального капота…)
хочется услышать Ваше мнение Друзья.
Продолжение следует… не ПЕРЕКЛЮЧАЙТЕСЬ
ДРУЗЬЯ буду рад видеть Вас у себя в Instagram и Вконтакте, на Facebook
всем спасибо друзья
Комментарии 126
Привет. Все ещё делаешь капоты?
Привет. все ещё делаешь капоты?
В какой программе модель создается?
Виталий а вам недоводилос ли делать капот для audi s4 c4 1992года, варианты, цена вопроса, зараннее спасибо.
неа и уже наверно не доведется (
заготовка 200-300т.р.
работа 100-150т.р.
сам карбон+расходники 100т.р.
Наверное 600т.р? нормальный капот )))
это суровые реалии )))
Супер! Цена вопроса? Хочу себе капот карбон =)
Не понимаю смысла легкого капота на многотонном неуклюжем внедорожнике? Для сравнения видел как народ делал базовый капот из карбоновой ткани (делал хороший мастер), так вот результат один и тот же внешне. НО только если не дай бог на карбоновый капот что нить скинут с окна( такое было) он в щепки разлетается, например бутылку. А на базовом капоте вмятина- выправил покрасил(если очень огромная бутылка прилетела))) и ездишь дальше, а тут попадаешь на деньги. Внешне он конечно же красивый с воздухозаборниками весь на стиле а вот на практике не знаю нужен ли…хотя если люди покупают значит нужен.)
А вдруг колёса сопрут, зачем дорогие?
А вдруг стекло разобьют? а вдруг капот погнут?
А вдруг угонят…
Надо тогда пешком ходить, да и то могут в подворотне того самое.
Не я немного не про то) Я про облегчение веса, фишка же в этом и состоит что капот легче.) Я же сказал что капот на стиле) Видел у многих то карбоновое расширение ставят то еще что, потом спрашиваю на практике для чего? Внешний вид)
Сам просто с этим работаю (с тюнингом))) Много видел всего как и ты наверное, поэтому тут только вопрос в весе)
Хотя можно за пару тройку миллионов для него кузов в печи сделать)
