Как сделать колесные проставки самому
Как установить проставку на ступицу машины
В процессе управления любым транспортным средством огромная по значимости роль отводится подвеске и ходовой части. От их работы будет зависеть безопасность и комфорт во время движения автомобиля. Чтобы повысить качество и надежность работы узлов, на отрезке от колесного диска до его ступицы производители ставят металлические тарелки, которые принято называть проставками.
Зачем нужны проставки для увеличения вылета колесного диска?
Прежде всего нужно вспомнить, что называется вылетом диска. Это величина, которая показывает, насколько велико расстояние между двумя плоскостями:
Эта величина, часто обозначаемая немецкой аббревиатурой ET, крайне важна для владельца автомобиля. Именно она определяет, какие типы дисков могут быть использованы на конкретной машине. К сожалению, сейчас автомобильные концерны больше беспокоятся о снижении стоимости производства, чем о запасе прочности – и потому случается, что даже на машины одной марки, но с разными типами двигателя приходится ставить разные детали.
Происходит это потому, что при обсчёте параметров подвески конструкторы стараются сэкономить – и потому универсальности уже нет. Если раньше про вылет знали только фанаты автотехники, то сейчас его величину надо учитывать даже обычному автомобилисту, потому что разница в 4-5 мм уже почти фатальна для безопасности езды.
Однако есть способ обойти эту проблему. И таким методом является как раз использование проставок – металлических дисков особой формы, монтируемых между ступицей и колесным диском. В результате проставки на ступицу позволяют:
Последнее особенно важно для тех, кто пользуется внедорожниками или же предпочитает скоростное вождение. В обоих случаях увеличение базы позволяет повысить устойчивость и динамические характеристики автомобиля. Всем прочим проставки могут потребоваться разве что в случае, если попался удачный комплект красивых литых дисков – но они не подходят по размерам или крепежу.
Проставки на ступицу малой толщины
Если вы присмотрели для себя отличные колесные диски, которые подходят вашему транспортному средству по всем параметрам (величина сечения, центровочное отверстие, расстояние между болтами, ширина), но не изготавливаются с требуемым вылетом, всегда можно найти выход из такой ситуации. Добиться необходимого показателя вылета диска несложно, если приобрести проставки на ступицу.
На данный момент они производятся четырех типов, отличаясь друг от друга толщиной, конструктивными особенностями и способами установки на ступицу. Рассмотрим сначала самые маленькие изделия с 3-6-миллиметровой толщиной. За счет небольшой толщины они позволяют центровать диск по стандартной ступице транспортного средства, длины штатных колесных шпилек и болтов которого вполне хватает для их монтажа.
Такие конструкции обычно применяются при необходимости установки дисков с вылетом неоригинальных размеров. Если их монтировать без дополнительных проставок, суппорт машины будет соприкасаться с дисками. Кроме того, изделия толщиной до 6 миллиметров рекомендованы для спортивных широких шин.
Как своими руками поставить проставку?
Проставки на диски для увеличения вылета обычно не требуют дополнительных усилий для того, чтобы их поставить. Всё, что нужно автовладельцу, купившему проставки на колеса – это:
По сути, установка проставок немногим отличается от установки нового колёсного диска. Главное здесь – правильно подобрать способ крепления и размер новой детали.
Помните: чрезмерное расширение колёсной базы – это риск для безопасности! В погоне за красивыми дисками можно погибнуть! Ориентируйтесь на технические параметры своей машины!
Кроме того: каким бы ни был вылет – любой «блин» всегда монтируется только в одном экземпляре. В противном случае нагрузка на ступицу оказывается слишком велика – и в лучшем случае владельцу придётся ремонтировать свой автомобиль. В худшем же попытка ездить окончится катастофой.
Инструкция по установке проставок
Еще до начала монтажных работ, следует помнить, что они могут проводиться для каждого колеса не более 1 раза. Несколько ступичных проставок приводят к дисбалансу и неравномерному распределению нагрузок. Поскольку в этой ситуации существенно возрастает и давление, оказываемое на подшипник, в кратчайшие недели и месяцы он непременно выйдет из строя.
При дальнейшей эксплуатации транспортного средства необходимо контролировать момент затяжки. Согласно рекомендациям специалистов, через 50-100 километров нужно не полениться и дотянуть крепления. Если принято решение заменить заводские диски более фирменными либо провести другой тюнинг автомобиля, не стоит экономить, приобретая проставки для ступичного узла сомнительного качества и производителей.
От этого, а также безопасности монтажных работ, будет во многом зависеть жизнь и здоровье автолюбителя. Если вставки производятся в кустарных условиях, то необходимо следить за нагрузкой в ходе дальнейшей эксплуатации. Она не должна приводить к ускоренному износу других элементов подвески.
Цена и качество: как правильно подобрать проставки 5×112, 4×100 или другие модификации?
В том случае, если потребовались проставки для дисков, владелец автомобиля сейчас имеет определённый выбор.
Среди российских марок первое место занимают проставки Вектор. Они обладают высоким качеством, изготавливаются в соответствии с тем, какие имеются характеристики диска. Но их главный минус – не слишком богатая номенклатура.
На втором месте – многочисленные китайские производители. Их проставки колесных дисков варьируются по цене и качеству от идеальных до вообще непригодных для использования. Здесь нужно исходить из конкретной ситуации.
Наконец, последний вариант – это изготовление проставки для дисков своими руками. Тут всё зависит от качества исходного материала и технических характеристик автомобиля. В некоторых случаях это – единственный способ изготовить деталь нужных параметров, но куда чаще – это способ безвозвратно угробить машину.
Поэтому кустарное изготовление проставок для дисков – это всегда рулетка с непредсказуемым результатом. Именно поэтому многие эксперты в автомобильной области не рекомендуют связываться с такими деталями.
Правила измерения вылета диска
Перед подбором проставок нужно убедиться в том, что этот элемент вам действительно нужен. Сделать это можно, узнав вылет диска (ВД).
Для этого вам понадобятся:
Вылет колесного диска автомобиля
Для начала требуется измерить тыловой отступ, который можно обозначить буквой А. Для этого снимите колесо, положите его лицевой частью вниз. На внутренней стороне расположите рейку (ее концы должны соприкасаться с ободом диска, а не резиной). Затем измерьте величину от привалочной дисковой плоскости до ее нижнего края. Все полученные в ходе измерения результаты записывайте в миллиметрах.
После этого измерьте фронтальный отступ Б, перевернув колесо «лицом» вверх. Края рейки должны соприкасаться с ободом (не со спицами или другими комплектующими). Замерьте расстояние от ее нижнего края до привалочной дисковой плоскости.
Далее расчет проводится по такой формуле:
Пример: ВД = (143+43)/2 — 43 = 50 мм.
Также нужно помнить, что при монтаже колес на ступицу нужно будет контролировать количество гаечных оборотов при полном затягивании.
Будет полезно: Востановление воздушного патрубка своими руками
Как выбрать проставки
Знающие автомеханики рекомендуют устанавливать проставки тогда, когда вылет увеличен, и превышает заводские параметры. Основной параметр при выборе – качество деталей. Если расположение отверстий и размеры не подходят, либо при установке обнаружилось заметное биение подвески, такая эксплуатация автомобиля запрещается. В противном случае ходовая часть авто деформируется и быстро изнашивается.
Внимание! Запрещается применять проставки на ступицу, изготовленные неизвестными производителями, или кустарным способом.
Советы бывалых водителей по выбору этих деталей:
На одно колесо нельзя устанавливать сразу несколько проставок, так как возникает повышенная нагрузка на подшипник ступицы. В результате через несколько месяцев его придется менять новым. Кроме того, рычаги, тяги и другие элементы подвески также подвергаются излишней нагрузке.
Мифы о проставках
Перед выбором этих элементов следует ознакомиться с существующими мифами:
Как измерить вылет своими руками
Этот параметр всегда можно измерить самостоятельно, если есть инструменты:
Вначале необходимо измерить отступ «А». Для этого положите колесо тыльной стороной вверх. На внутреннюю сторону расположите рейку, чтобы ее концы находились на краях обода, но не касались покрышки. Теперь измерьте расстояние от края рейки до привалочной поверхности.
Далее измерьте отступ «В»: колесо должно лежать лицевой частью вверх, а рейка – на ободе. Определите расстояние от края рейки до привалочной плоскости диска.
После проведения измерений можно сделать простой расчет вылета по формуле:
ЕТ = (А + В) / 2-В, где А и В – тыловой и фронтальные отступы соответственно. По указанной формуле вылет ЕТ вычисляется в миллиметрах.
Как проставки влияют на ресурс ходовой части автомобиля (ресурс подшипника)
При применение проставок также встает всегда вопрос об изменении ресурса работоспособности ступичного подшипника. Здесь можно сказать следующее…
…если вы использовали проставки лишь для того, чтобы обеспечить адаптацию дисков под их штатные размеры, то здесь проставки никак не повлияют на ресурс подшипника. Если проставки были использованы для изменения внешнего вида автомобиля, при этом вылет диска стал другим, относительного штатного, то срок службы подшипника однозначно уменьшиться. Здесь действую законы физики.
Для наглядности взгляните на рисунок ниже.
При увеличении плеча (L), увеличивается и крутящий момент (М) действующий на подшипник. Так, в качестве примера, возьмем например нагрузку на колесо (F) равную 250 кг. В этом случае, за счет проставки относительно штатного вылета например на 5 см, крутящий момент (0,05 м*250 кг= 12,5 кг*м) будет составлять плюсом 12,5 кг. Заметьте, что это без учет пиковых нагрузок и явления удара, что часто встречается на наших дорогах. Это означает что ваше колесо, кто-то постоянно будет стараться повернуть вокруг подшипника, за наружный край шины вверх, с усилием 12,5 кг. Говорить о четких цифрах очень сложно, так как это больше относится к эмпирической зависимости, то есть вычисляемой экспериментальным путем. Здесь стоит принимать во внимание дорогу, стиль вождения, качество изготовления подшипника. Ясно одно — ресурс работоспособности ступичного подшипника уменьшиться. При чем уменьшение его ресурса будет прямо пропорционально увеличению разницы расстояния между штатным местом установки и смещенным местом установки, за счет проставки.

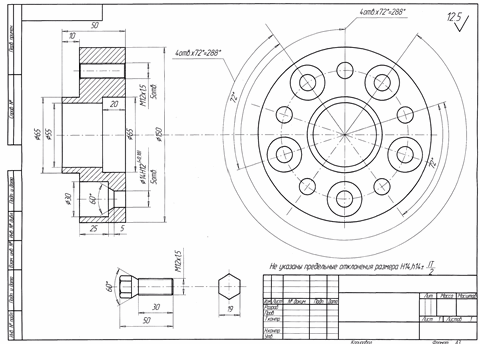

ViTaL- › Блог › Чертежи проставок на колеса…:)))

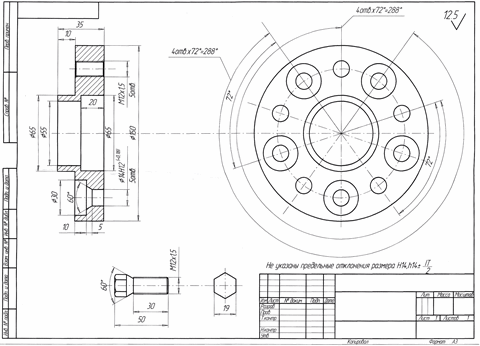

может кому пригодятся… проставки на колеса перед 25мм зад 40мм. посадочные 5х110…
смело могу утверждать что проставки и подшибники отслужили на отлично и даже щас еще служат… так что бывалое мнение что убиваются подшибники. это миф…
Комментарии 43
здравствуйте. по вашим чертежам могу сделать любые проставки.обращайтесь
так что есть у кого чертеж 5*114,3
Привет, а есть чертеж проставок с 5х110 на 5х114.3
На каком авто стоят проставки?
А чертежа не будет в крупном размере?
доброго времени суток, это чертеж проставок с 5*110 на 5*114,3?
Сколько будут стоить переходные проставки с 4х114.3 на 4х98
Хорошая работа, ток не вижу межцентрового размера отверстии, но судя по тому что это для 5х110 думаю что это 110мм:) И я так понимаю это на вектру делал, значит на мою астру подойдут?:)
А можно мне тоже чертежик 20 мм проставок? Мне на Ауди надо ЦО 57.1 5*112
Спасибо…Мало…)))Спасибеще прям!)))
Чуть переделал и теперь это адаптер под 114,3!)))
Очень полезная инфа!))
P.S. Все проекты- то, что надо!Продолжай в том-же духе!))
ПРивет)А чертежи переделки остались?)
Привет. К сожалению нет…((
Я конечно поищу на компе… Но ни чего не обещаю!)
Буду очень благодарен)
из какой марки стали порекомендуешь сделать проставки (около 30 мм)
А для перехода с 4х108 на 4х98 из какого материала лучше сделать Проставки? В планах поставить диски на 16-17. Заранее спасибо.
а есть проставки для перехода из 5х110 в 5х114.3
Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Проставки на ступицу. — Вылет колеса — но визуально не бросается в глаза
Всем Доброго времени суток Друзья!
На днях пошарил в закромах нашёл вот такие проставки
Решился только сегодня их установить и посмотреть как будут смотреться колёса на авто и управляемость
Толщина проставок составляет 3-6 мм, наиболее распространенным вариантом являются проставкина ВАЗ 2108-2115 толщиной 5 мм!но можно и больше толщиной поставить от 10мм до 20мм
Эти проставки изготовлены без ступицы для колесного диска, поскольку их небольшая толщина позволяет диску центроваться по штатной ступице автомобиля. В большинстве случаев для установки этого варианта проставок достаточно длины штатных колесных болтов или шпилек. Использование этих проставок для дисков практически не дает визуального эффекта расширения колесной базы, но позволяет установить, например, колесные диски с неоригинальным вылетом, которые при установке без проставок задевают тормозные суппорта автомобиля, а также более широкие спортивные покрышки.
Установка не занила мого времени, для этого надо домкрат, балоный ключ (нужного размера)
12мм ключ торцевой или 8мм смотря у кого какие направляющие стоят …И конечно руки =)))))
всё очень просто снимаем колесо отворачиваем направляющие
Проставку установил, встала без проблем
Потом замерил с проставкой вылет.
На фото видно что визуально нет никакого отличия с лева нет проставки а с права стоит проставка
а с проставкой отсилы пол пальца пролазиет
После установки всех 4-х проставок по кругу решил проверить
Колесные проставки предназначены для изменения вылета колесных дисков и расширения колеи автомобиля. Установка проставок под диски позволяет увеличить колесную базу автомобиля, придать ему более агрессивный и спортивный внешний вид, а также улучшить динамику вождения, устойчивость и управляемость автомобиля.
Проставки колесных дисков часто необходимы при установке тюнингового обвеса кузова автомобиля или спортивной подвески. В первом случае, проставки для дисков позволяют улучшить внешний вид автомобиля за счет визуального увеличения выноса колес, во втором — позволят избежать задевания колесных дисков или шин о неподвижные детали подвески.
Кроме этого, с помощью проставок на ступицу возможна установка на автомобиль более широких шин и колесных дисков, отличающихся по вылету от оригинальных параметров.
Некоторые зададут или мучает вопрос — Как проставки влияют на ресурс ходовой части автомобиля!
При применение проставок также встает всегда вопрос о изменении ресурса работоспособности ступичного подшипника. Здесь можно сказать следующее, если вы использовали проставки лишь для того чтобы обеспечить адаптацию дисков под их штатные размеры, то здесь проставки никак не повлияют на ресурс подшипника.
Если проставки были использованы для изменения внешнего вида автомобиля, при этом вылет диска стал отрицательным на несколько сантиметров, то срок службы подшипника однозначно уменьшиться. Здесь действую законы физики (для наглядности взгляните на рисунок ниже)
При увеличении плеча (L), увеличивается и крутящий момент (М). Так в качестве примера возьмем например нагрузку на колесо (F) = 250 кг. Так при смещении за счет проставки относительно штатного вылета например на 5 см, крутящий момент (0,05 м*250 кг= 12,5 кг*м) будет составлять 12,5 кг и это без учет пиковых нагрузок и явления удара, что часто встречается на наших дорогах.
Это означает что ваше колесо, кто то постоянно будет стараться повернуть вокруг подшипника, за наружный край шины вверх с усилием порядка 52,5 кг. (Расчет: если на плече 1 метр усилие действует с силой 12,5 кг, то эквивалентная нагрузка на меньшем плече 0,2 м шина+проствка будет в 5 раз выше, так как расстояние в 5 раз меньше 12,5*5 =52,5 кг). Это если машина просто стоит, в движении эта сила значительно подрастет. Говорить о четких цифрах очень сложно, так как это наверно больше относится к эмпирической зависимости (вычисляемой экспериментальным путем), здесь стоит принимать во внимание дорогу, стиль вождения, качество изготовления подшипника. Ясно одно — ресурс работоспособности ступичного подшипника уменьшиться.
исследовании взяты со сайтаwww.autosecret.net/tuning…uvelichenija-vyleta-diska
ВСЕМ Спасибо за внимание!
Удачи на дорогах!
ВСЕМ МИР!
